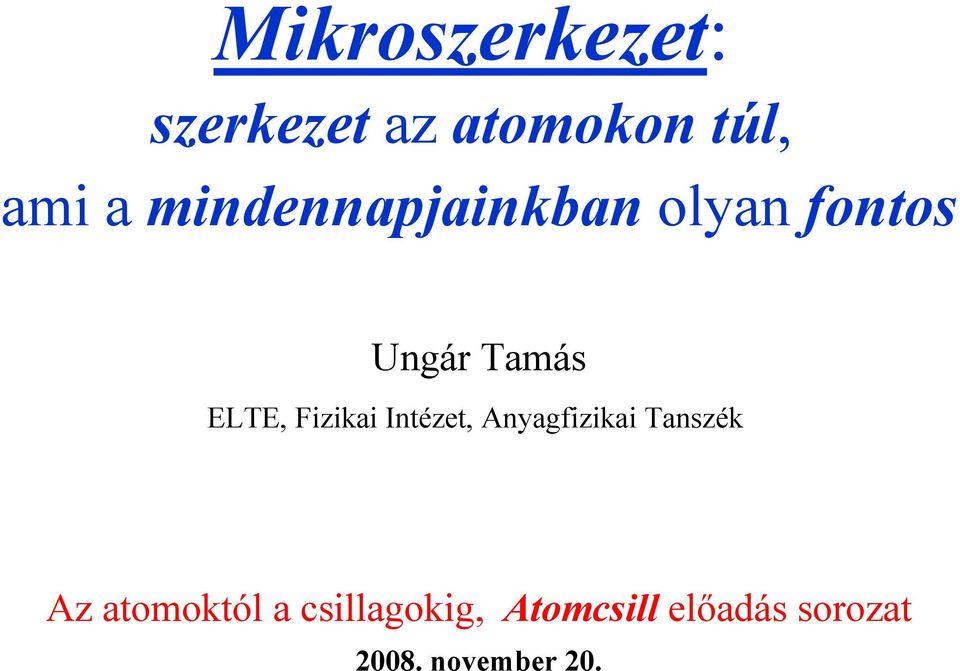

1 Mikroszerkezet: szerkezet az atomokon túl, ami a mindennapjainkban olyan fontos Ungár Tamás ELTE, Fizikai Intézet, Anyagfizikai Tanszék Az atomoktól a csillagokig, Atomcsill előadás sorozat november 20.

Fizikai Intézet, Anyagfizikai Tanszék Az atomoktól

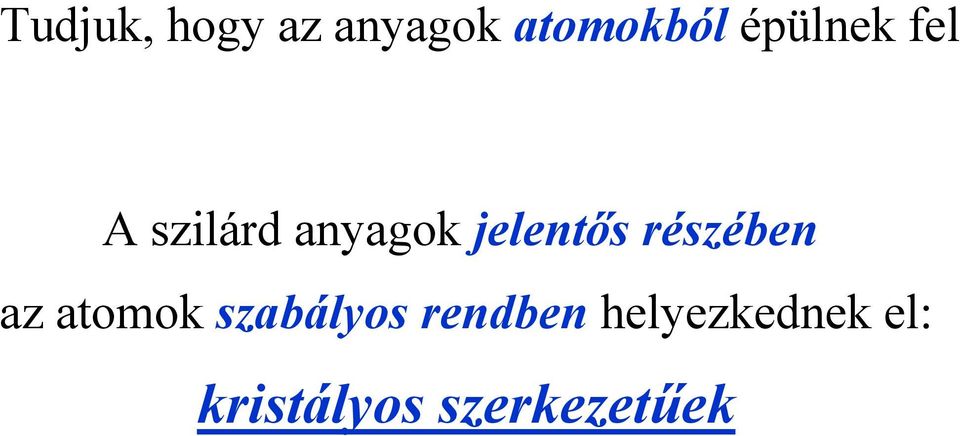

2 Tudjuk, hogy az anyagok atomokból épülnek fel A szilárd anyagok jelentős részében az atomok szabályos rendben helyezkednek el: kristályos szerkezetűek

3 Kvarc ( hegyi kristály )

4 Gallium kristályok

5 Hó kristályok

6 Inzulin molekula Dorothy C. Hodgkin : Nobel díj, 1964 Inzuline monomer Zn atom

7 Inzulin kristályok 1 mm

8 Az inzulin kristályban az inzulin molekulák helyezkednek el szabályos rendben a kristályban.

9 Milyen az atomok elrendezése a kristályokban?

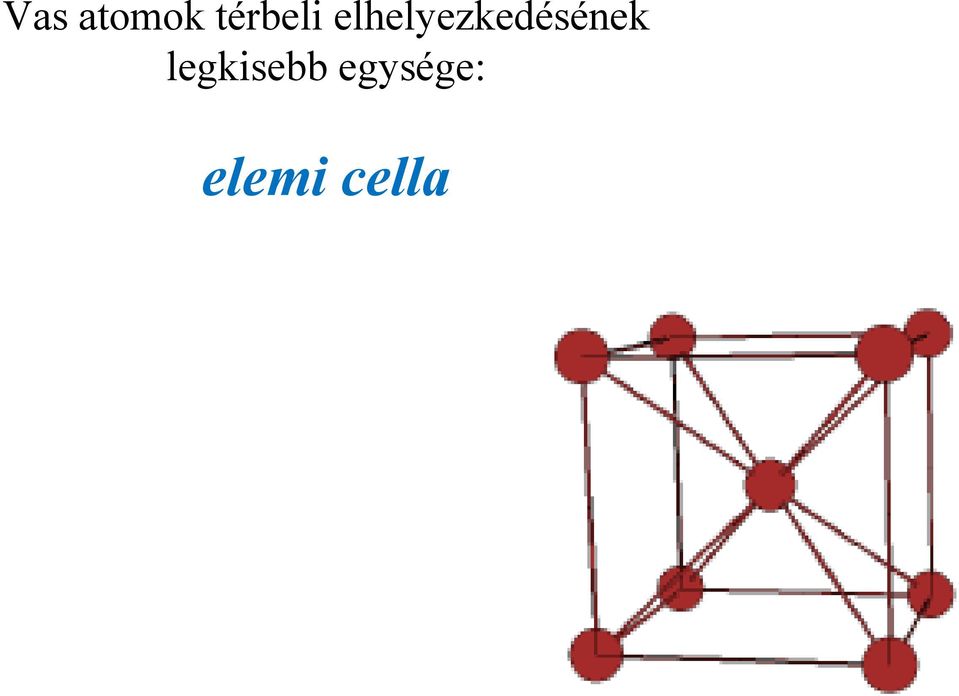

10 Vas atomok térbeli elhelyezkedésének legkisebb egysége: elemi cella

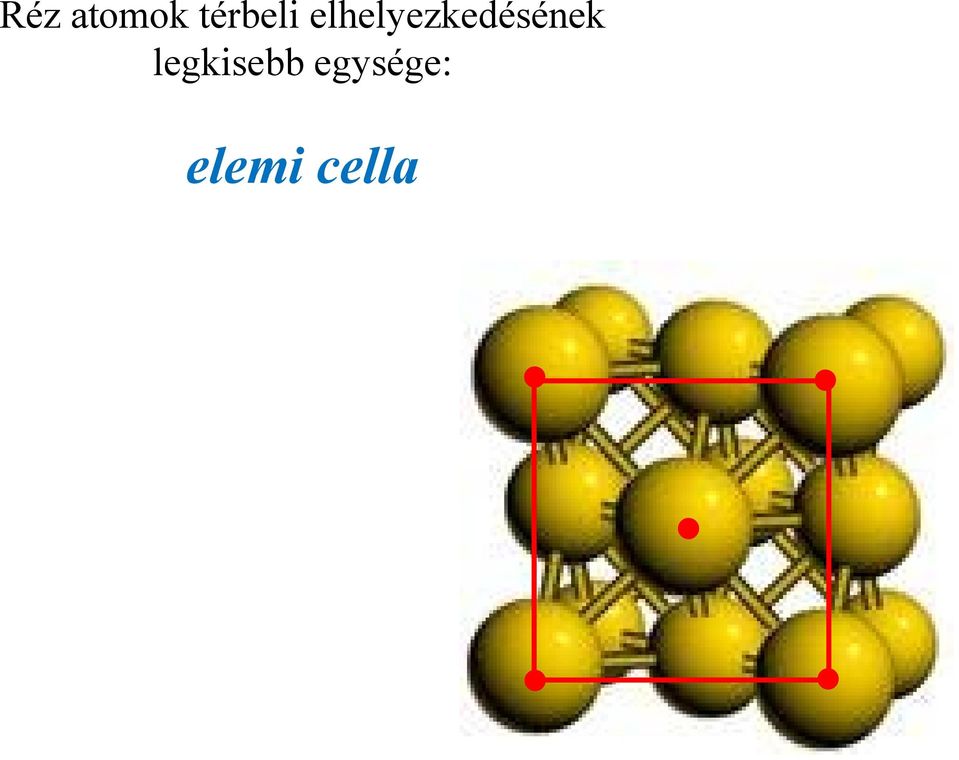

11 Réz atomok térbeli elhelyezkedésének legkisebb egysége: elemi cella

12 Egy kis kristálytan vas (Fe) réz (Cu) elemi cellái

13 Vas kristályok az elemi cella ismétlődéséből állnak

14 Szakadjunk el a kristályoktól, és foglalkozzunk az igazi anyagokkal!

15 Mire képes egy darab rézdrót?

16 Bicikli (vagy kerékpár?) Wikipedia: bicycle

17 A bicikli számtalan acél alkatrésze nagyon különböző igénybevételnek van kitéve

18 Ezért a különböző acélok tulajdonságai: a váz a küllők a lánc a fogaskerék koszorú az első villa stb. szívós, rugalmas szívós, erős nagyon szívós, nagyon erős nagyon szívós, kopásálló igen szívós, rugalmas

19 A különböző acélokat nem lehet felcserélni: Pl: fogaskerék-acélból készült váz nagyobb zökkenőnél eltörne vagy a váz-acélból készült fogaskerék néhány kilométer után teljesen elkopna dehát, mégis, mind: acél alapjában véve vas, Fe: plusz valami

vagy a váz-acélból készült fogaskerék néhány kilométer után

20 Ez a plusz valami a: mikroszerkezet a mikroszerkezet ezerféleképpen állítható elő: pl: ötvözéssel kovácsolással hevítéssel hűtéssel edzéssel ezek tetszőleges kombinációjával és még sok más módon

21 a mikroszerkezet mögött mindig ugyanaz a kristályszerkezet van A bicikli számtalan acél alkatrészének a kristályszerkezete mind-mind:

22 A rézdrótunk két állapotának a mikroszerkezete (1) megcsavarás után (2) melegítés után

23 A mikroszerkezet az elektronmikroszkópban látható a legjobban Nézzünk bele az elektronmikroszkópba

24 Vizsgált anyag, minta Kép Az ELTE, Fizikai Intézet Anyagfizikai Tanszék elektronmikroszkópja

25 (1) megcsavarás után (2) melegítés után 1 µm

26 (1) megcsavarás után (2) melegítés után Rengeteg rácshibát látunk 1 µm Kipusztultak a rácshibák

27 ezek a vonalszerű kristályhibák: diszlokációk

28 Damascus-i kard (Wikipedia) Damascusban a fegyverkovács rengeteg diszlokációt vitt be az acélba

29 A hegyek is deformálódnak

30 Fiatal gyűrt hegység a francia Alpokban Claude Choisel felvétele

31 Összegyűrt üledékes réteg Martin Miller felvétele az amerikai Rocky Mountains -ben

32 a hegyek kovácsa : a földkéregben a lemezek mozgása ezek persze nem sietnek, a hegyeket sok millió év alatt kovácsolják olyanokká, amilyeneket ma látunk, amikor utazunk, kirándulunk

33 kövek, hegyek, földkéreg-lemezek is diszlokációk keletkezésével deformálódnak

34 olivine : (Mg, Fe) 2 SiO 4 az egyik leggyakoribb ásvány a földkéregben a hegyek jelentős része ebből áll

35 diszlokációk deformált olivine-ben Patrick Cordier elektronmikroszkópos felvételei

36 gyengén deformált olivine Olivine: Wikipedia 10 µm 1 µm erősen deformált olivine

37 a kövek, vagy mélyen fekvő rétegek mikroszerkezete megmondja, hogy milyen és milyen mértékű volt a deformáció a földkéreg mozgása során

38 egy ELTE-s kísérlet Az elektronmikroszkópia mellett a röntgensugarak elhajlásából is meghatározhatjuk a mikroszerkezetet

39 Kérdés: Van-e szerepe a diszlokációknak 800 km-re a földfelszín alatt mintegy 2300 o C-on 25 GPa nyomáson? Milyen a szintetikusan előállított MgSiO 3 perovszkit mikroszerkezete?

40 A földkéreg sematikus ásványi összetétele (Wikipedia) Mélység P, T Felső réteg Átmeneti zóna Alsó réteg 100 km 410 km 520 km 670 km Olivine (Mg, Fe) 2 SiO 4 Wadsleyite (Mg, Fe) 2 SiO 4 Ringwoodite (Mg, Fe) 2 SiO 4 Pyroxenes (Mg, Fe)SiO 3 (Ca, Mg, Fe) 2 Si 2 O 6 Perovskite (Mg, Fe, Al)(Si, Al)SiO 3-x CaSiO 3 Garnets (Mg, Fe, Ca) 3 Al 2 Si 3 O 12 Garnets (Mg, Fe, Ca) 3 (Al, Si) 2 Si 3 O 12 Magnesiowustite (Mg, Fe)O 3 GPa 1100 C 13 GPa 1400 C 23 GPa 1600 C 2900 km 135 GPa 3500 C

41 D.J. Weidner et al., Science 266 (1994) 419. Sokkockás nyomáscella

42 Sokkockás berendezés Nagy térfogat: 1-12 mm 3 Nyomás: 28 GPa -ig Hőmérséklet: 2500 K -ig Bayerisches Geoinstitut

43 A vizsgálatra kiszemelt tartomány 1 mm

44 Saját fejlesztésű és építésű röntgen berendezés a mikroszerkezet vizsgálata céljából

45 Tipikus röntgen spektrumok A spektrumok szélessége jellemző 1 a diszlokációk szerkezetére I/I Max 0.1 hkl K [1/nm] E ΔK [1/nm]

46 A spektrumok szélességének jellegzetes menete megadja a diszlokációk szerkezetét és mennyiségét Breadths [1/nm] FWHM Integral Breadth K [ 1/nm ]

47 A földkéreg lemezek mozgásának modellezésében bátran figyelembe vehetjük a diszlokációk jelenlétét

48 Köszönöm a megtisztelő figyelmüket

50 A két különböző mikroszerkezet az elektronmikroszkópban Elektron nyaláb Vizsgált anyag, minta Kép
