1 ALUMÍNIUM SZERKEZETEK TERVEZÉSE 2. AZ ALUMÍNIUM SZERKEZETGYÁRTÁS KÜLÖNLEGES VONATKOZÁSAI SZAKMÉRNÖKI KURZUS

2 AZ ALUMÍNIUM TULAJDONSÁGAI Előnyök Kis térfogatsúly Alakíthatóság Korrózió állóság Viszonylag magas szilárdság Hátrányok Magas ár Kis rugalmassági modulus Kontakt korrózió Hegesztés hatására kilágyulás

3 ALUMÍNIUM RUDAK SAJTOLÁSA

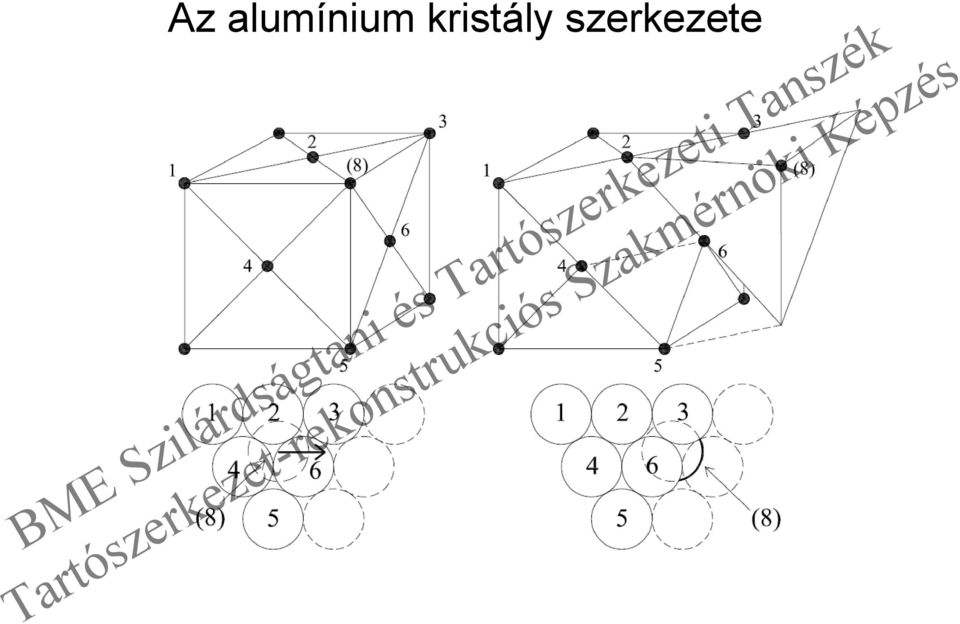

4 Az alumínium kristály szerkezete

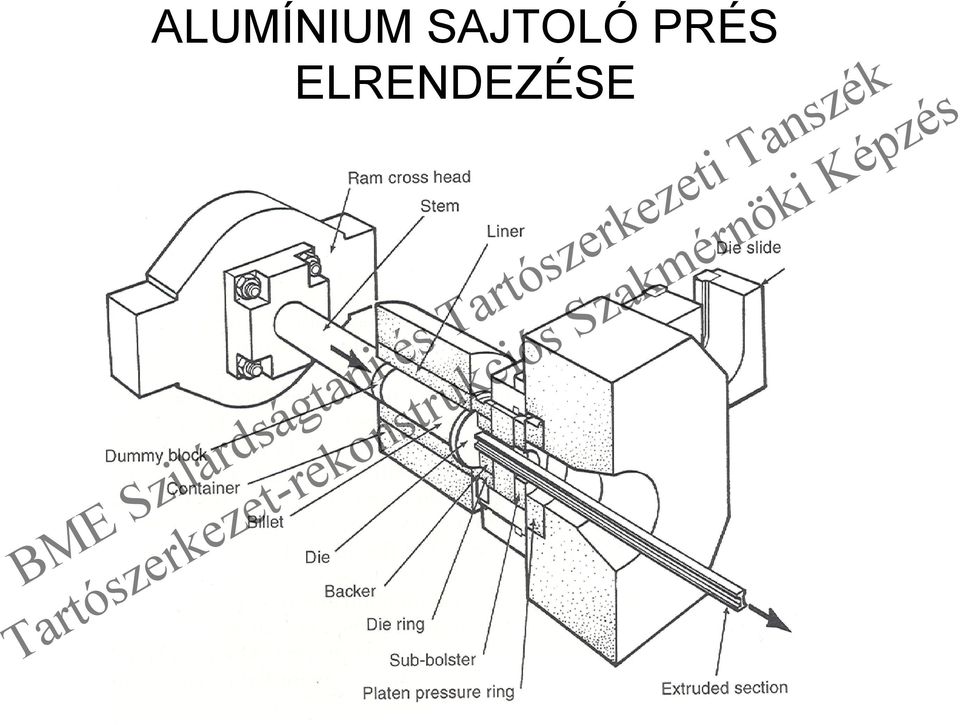

5 ALUMÍNIUM SAJTOLÓ PRÉS ELRENDEZÉSE

6 SAJTOLHATÓSÁG

7 SAJTOLT SZELVÉNYEK I

8 SAJTOLT SZELVÉNYEK IV

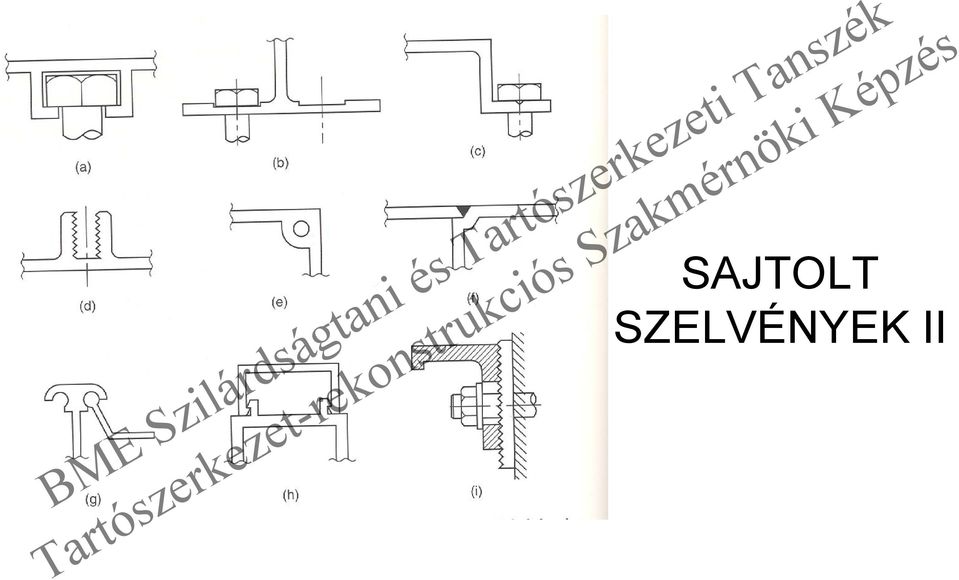

9 SAJTOLT SZELVÉNYEK II

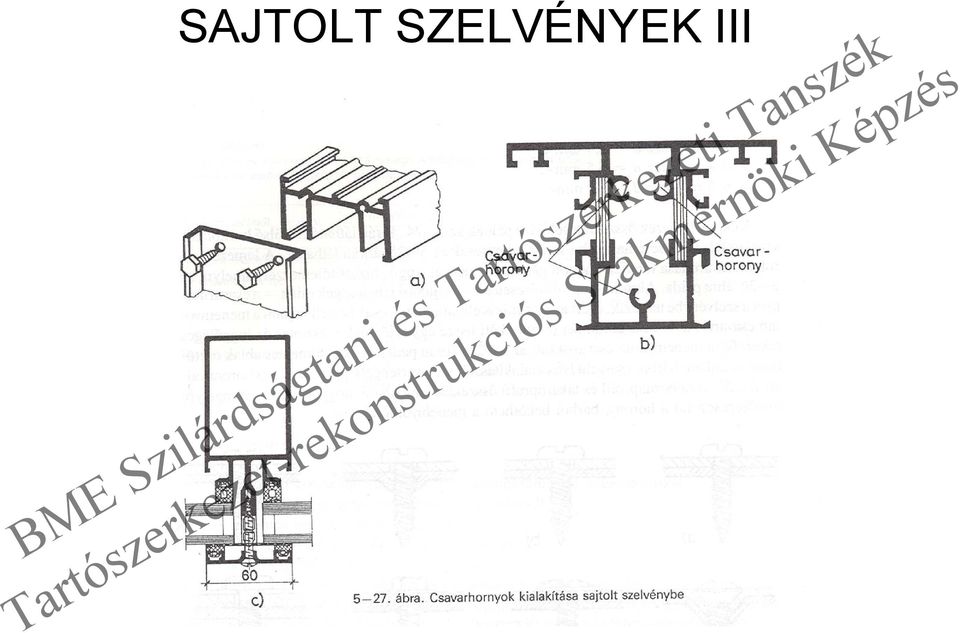

10 SAJTOLT SZELVÉNYEK III

11 SAJTOLT SZELVÉNYEKBŐL ÖSSZETETT SZERKEZETEK

12 BORDÁS FÜGGÖNYFAL

15 KOCSISZEKRÉNY SAJTOLT PROFILOKBÓL

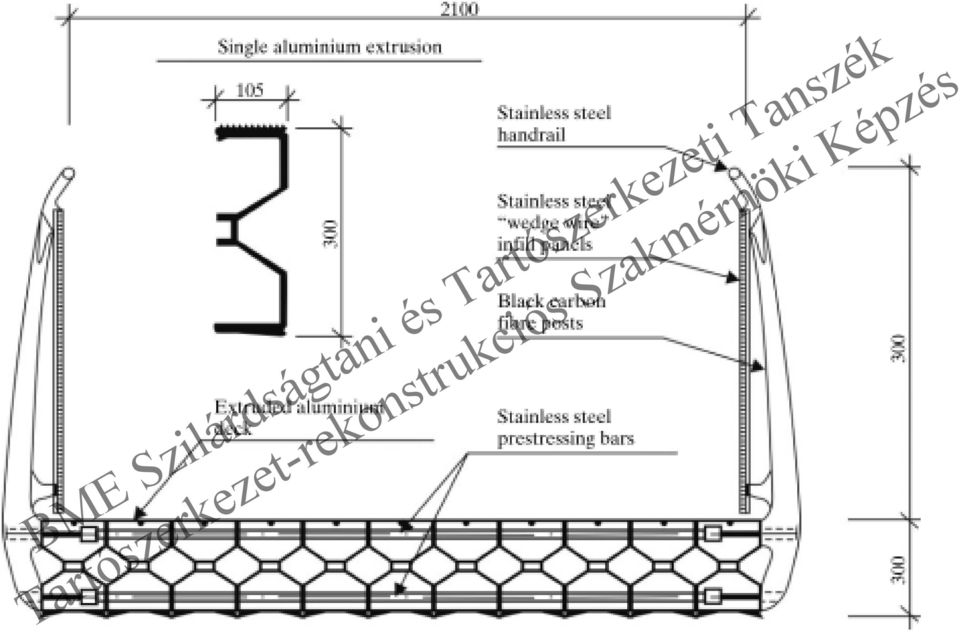

17 HELIKOPTER PÉATFORM PROFILBÓL

19 KORRÓZIÓS TULAJDONSÁGOK Az alumínium anyag (és ötvözetei) felületén oxidréteg képződik. Ez a réteg kemény és összefüggő felületet képez. Ez a réteg megvédi az anyagot a további oxidációtól. Az ötvöző anyagtól függően az anyag korrózióval szembeni ellenállása csökkenhet. Kifejezetten kedvezőtlen a réz (Cu) tartalom, illetve a vas (Fe) szennyezés. Jelentős mértékben függ az esetleges korróziós károsodás a környezeti hatásoktól, a levegő nedvességtartalmától, a szennyeződésektől stb. Az alumínium szerkezeti elemmel érintkezésbe kerülő egyéb anyagok (kapcsolódó fémek, építő anyagok, vegyszerek) hatása is eltérő lehet. Megállapíthatjuk, hogy bár az alumínium szerkezetek korrózió ellenállása lényegesen kedvezőbb az acélénál, de minden körülmény között ellenálló alumínium szerkezetről nem beszélhetünk.

Jelentős mértékben függ az esetleges korróziós károsodás a környezeti hatásoktól, a levegő nedvességtartalmától, a szennyeződésektől stb.

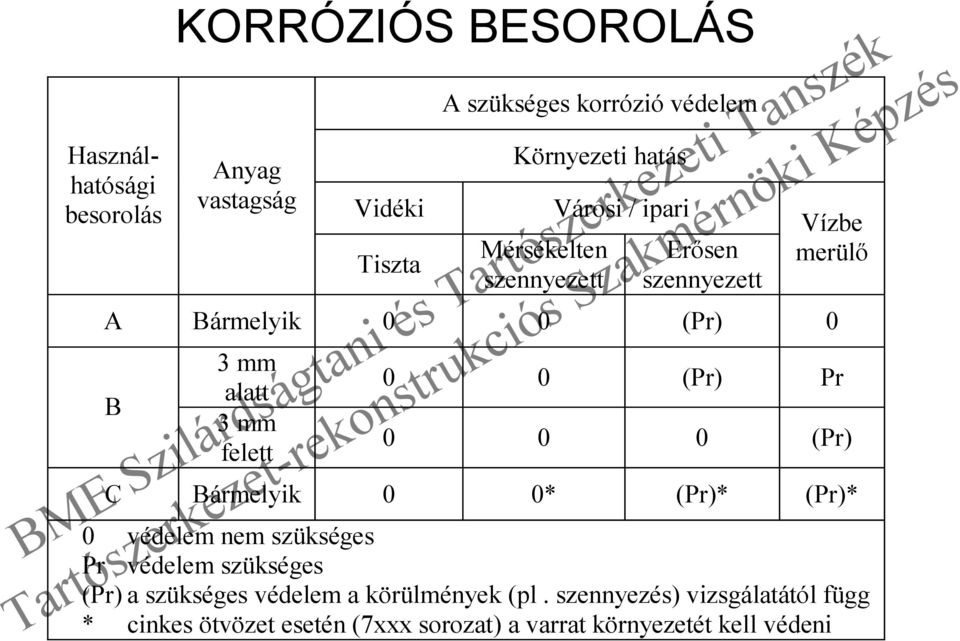

20 Használhatósági besorolás KORRÓZIÓS BESOROLÁS Anyag vastagság Vidéki Tiszta A szükséges korrózió védelem Környezeti hatás Mérsékelten szennyezett Városi / ipari Erősen szennyezett Vízbe merülő A Bármelyik 0 0 (Pr) 0 B 3 mm alatt 3 mm felett 0 0 (Pr) Pr (Pr) C Bármelyik 0 0* (Pr)* (Pr)* 0 védelem nem szükséges Pr védelem szükséges (Pr) a szükséges védelem a körülmények (pl. szennyezés) vizsgálatától függ * cinkes ötvözet esetén (7xxx sorozat) a varrat környezetét kell védeni

felett 0 0 (Pr) Pr 0 0 0 (Pr) C Bármelyik 0 0* (Pr)* (Pr)* 0 védelem nem szükséges Pr védelem szükséges (Pr) a szükséges

21 ÖTVÖZETEK KORRÓZIÓS BESOROLÁSA Szabványos jel Kémiai összetétel Felhasználási terület Korróziós ellenállás EN AW-3004 AlMn2Mg1 Lemez, szalag A EN AW-3103 AlMn1 Lemez, szalag, profil A EN AW-5083 AlMg4,5Mn0,7 Lemez, szalag, A EN AW-5754 AlMg3 profil* A EN AW-6060 AlMgSi Profil B EN AW-6061 AlMg1SiCu Lemez, szalag, profil B EN AW-6063 AlMg0.7Si Profil B EN AW-7020 AlZn4,5Mg1 Lemez, szalag, profil C

22 AZ ALUMÍNIUM FELÜLETKEZELÉSE Az alumínium (ötvözet) felületkezelésére a legtöbb esetben nem elsősorban a szerkezet károsodást is okozó korrózió megakadályozása céljából kerül sor, hanem elsősorban a megfelelő minőségű megjelenés biztosítása érdekében. Ilyen esetekben a festés, illetve az eloxálás alkalmazható.

23 CORROSION OF ALUMINIUM PLATE

24 CORROSION IN ALUMINIUM PLATE

25 ALUMÍNIUM ELEMEK FELÜLETKEZELÉSE Kedvező Környezeti feltételek és ötvözetválasztás esetén az alumínium szerkezet felületkezelésére nincsen szükség. Városi-, ipari környezetben (közepesen szennyezett levegő) a jó megjelenés érdekében a látható alumínium felületeket kezelni kell. Az alumínium speciális felületkezelési módja az eloxálás (direkt színezés). Az alumínium festése különleges felület előkészítést (tapadás javítást) igényel. Beégetett lakkozás.

27 DIREKTSZÍNEZETT ALUMÍNIUM HOMLOKZAT

29 VÉKONYFALÚ ALUMÍNIUM SZERKEZETEK Az alumínium korrózió állósága jó ezért az acélnál vékonyabb falú elemek alkalmazhatók. Az alumínium rugalmassági modulusa 1/3-a az acélénak ezért a vékony lemezek horpadási veszélye nagyobb. A vékony alumínium lemezeket merevítések, élekkel tagolt felületekkel kell kialakítani. Így azonos anyagmennyiségből sokkal merevebb szerkezetek alakíthatók ki.

30 MEREVÍTETT HULLÁMLEMEZ

31 MEREVÍTETT LEMEZSZERKEZETEK

32 KAISER KUPOLA HAWAI 1951

35 VÉKONY LEMEZ SZERKEZETEK I

36 IGEN VÉKONYFALÚ HÉJSZERKEZETEK ÍVES TETŐELEMEK

37 IPARI CSARNOK ALUMÍNIUM TETŐVEL

38 VÉKONY LEMEZ SZERKEZETEK II

41 SPORTCSARNOK AJKA

43 ALUMÍNIUM ANYAGOK HEGGESZTÉSE Az alumínium elem felületén oxidréteg van, ezért különleges módon (nagy hőmérsékleten) lehet csak hegeszteni. A hegesztés mindig védőgáz alatt történik, hogy az olvadék intenzív oxidációját (égését) megakadályozzuk. Az AWI hegesztés wolfram elektródával egyenárammal történik. Az AFI hegesztés alumínium anyagú fogyó elektródával, ma váltóárammal történik. A hegesztés hő-bevitele hatására a hideg alakítással, vagy hőkezeléssel szilárdságnövelt anyag kilágyul, szilárdsága lecsökken. A hegesztés által érintett, így csökkent szilárdságú területet nevezzük hő-befolyásolt zónának. Különleges ötvözet típus az önszilárduló ötvözet.

44 Az alumínium ötvözetek hegeszthetősége A különböző ötvöző fémek eltérően befolyásolják a hegeszthetőséget. Amennyiben a fő ötvöző: Mg az anyag jól hegeszthető, MgSi, ZnSi a hegeszthetőség közepesen nehéz, Mn nehezen hegeszthető az anyag.

45 HŐBEFOLYÁSOLT ÖVEZET A VARRAT KÖRNYEZETÉBEN

46 FESZÜLTSÉGEK A HÖBEFOLYÁSOLT ÖVEZETBEN

47 EN AW- HENGERELT TERMÉKEK HÖBEFOLYÁSOLT ZÓNÁJA Állapot mm N/mm 2 % - t max f o f u A ρ 0,HAZ ρ u,haz O,F H ,68 0, T ,43 0, T ,48 0, T ,41 0, T ,48 0, T ,75 0,80

48 EN AW- Állapot mm N/mm 2 % - t max f o f u A 50 ρ 0,HAZ ρ u,haz H ,39 0, O H ,55 0, O H ,63 0, O H ,72 0, T ,86 0,73 12,5 T ,48 0, T ,91 0,78 12,5 T ,49 0, T6 12, ,73 0,80
