1 DY Digitális tranzisztor D paraméter tesztelő Felhasználói kézikönyv ikkszám: 92885

2 I. Tartalomjegyzék I. Tartalomjegyzék...1. old II. Alap tulajdonságok...2. old III. Technikai részletek...2. old IV. A műszer részei...3. old V. Üzemeltetés...3. old VI Karbantartás...9. old VII. Tartozékok old X. gyéb kiegészítők: old Melléklet: old. 1. old

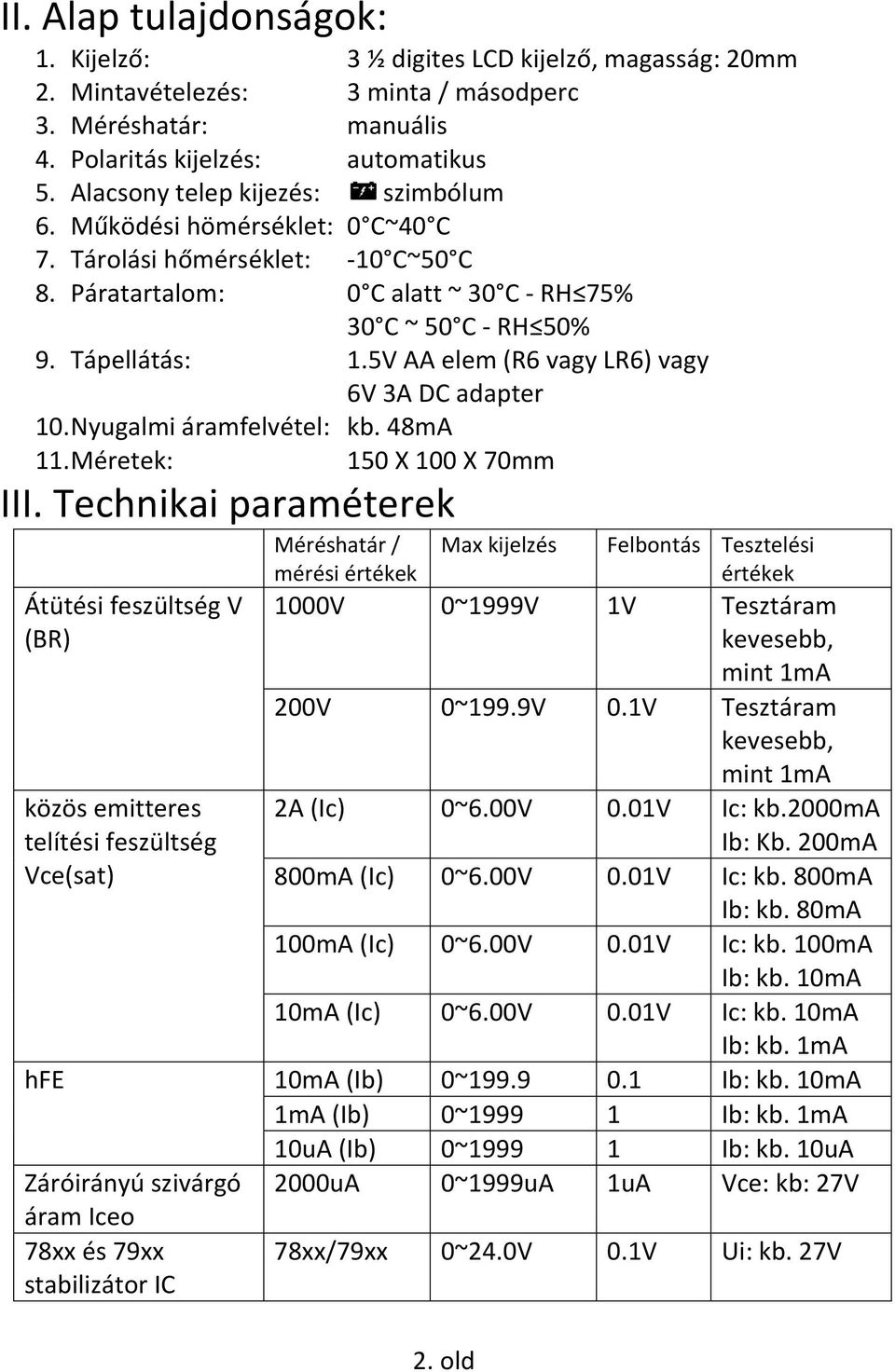

3 II. Alap tulajdonságok: 1. Kijelző: 3 ½ digites LD kijelző, magasság: 20mm 2. Mintavételezés: 3 minta / másodperc 3. Méréshatár: manuális 4. Polaritás kijelzés: automatikus 5. Alacsony telep kijezés: szimbólum 6. Működési hömérséklet: 0 ~40 7. Tárolási hőmérséklet: -10 ~50 8. Páratartalom: 0 alatt ~ 30 - RH 75% 30 ~ 50 - RH 50% 9. Tápellátás: 1.5V AA elem (R6 vagy LR6) vagy 6V 3A D adapter 10. Nyugalmi áramfelvétel: kb. 48mA 11. Méretek: 150 X 100 X 70mm III. Technikai paraméterek Átütési V (R) közös emitteres telítési Vce(sat) Méréshatár / mérési értékek Max kijelzés Felbontás Tesztelési értékek 1000V 0~1999V 1V Tesztáram kevesebb, mint 1mA 200V 0~199.9V 0.1V Tesztáram kevesebb, mint 1mA 2A (Ic) 0~6.00V 0.01V Ic: kb.2000ma Ib: Kb. 200mA 800mA (Ic) 0~6.00V 0.01V Ic: kb. 800mA Ib: kb. 80mA 100mA (Ic) 0~6.00V 0.01V Ic: kb. 100mA Ib: kb. 10mA 10mA (Ic) 0~6.00V 0.01V Ic: kb. 10mA Ib: kb. 1mA hf 10mA (Ib) 0~ Ib: kb. 10mA 1mA (Ib) 0~ Ib: kb. 1mA 10uA (Ib) 0~ Ib: kb. 10uA Záróirányú szivárgó áram Iceo 78xx és 79xx stabilizátor I 2000uA 0~1999uA 1uA Vce: kb: 27V 78xx/79xx 0~24.0V 0.1V Ui: kb. 27V 2. old

4 IV. A műszer részei 1. Teszt gomb: Magasű tesztelés elindítása. A mérés addig tart, amíg a gomb le van nyomva. sak átütési méréshez, I ceo méréshez, és 3 kivezetésű stabilizátor I teszteléshez. 2. Magasű teszt jelzése: Akkor világít, ha magasű tesztelés van folyamatban 3. DATA HOLD gomb: Az aktuálisan kijelzőre írt mérési eredmény kimerevítése. Addig tartja az adatot a kijelzőn, amíg újra meg nem nyomja a gombot. 4. LD kijelző 5. D aljzat. Külső tápegységet csatlakoztathat a műszerhez, amelyről üzemelhet. sak stabilizált 6V / 2A tápegységet használjon! A belső érintkező a pozitív! 6. Kondenzátor foglalat: lektrolit kondenzátorok méréséhez 7. Tranzisztor foglalatok: Tranzisztor méréséhez 8. Forgókapcsoló: Méréstípusok közti váltáshoz. V. Üzemeltetés Használat előtt ellenőrizze az elemet. Állítsa a forgókapcsolót Vce(sat) állásba, ilyenkor a képernyőn az elem e látható. 6V körüli értéket kell mutatnia. (PNP állásban negatív értékben). Ha az elem túlzottan lemerül azt egy szimbólum ( ) mutatja. 3. old.

5 Mérések: 1. Átütési tesztelés [V(R)]: 200V: Kb. 270VD a és az láb között. 1000V: Kb. 1500VD a és az láb között NPN állásban a a pozitív, az a negatív PNP állásban az a pozitív a a negatív a. Tranzisztor: Tranzisztor fordított irányú átütési tesztelése (VO, VO, VO, VS). A mellékletben található ábrák szerint kösse be a tranzisztort. Nyomja meg a TST gombot a teszt indításához. b. Dióda: PNP és NPN állások használhatóak a dióda záróirányú átütési teszteléséhez. A mellékletben található ábra szerint kösse be a diódát. Nyomja le a TST gombot a teszt elindításához. c. LD: NPN és PNP állásban mérhető a LD. A mellékletben található módon kösse be a LD-et A TST gomb megnyomásával indul a teszt. A kiírt érték a LD nyitóe d. FT: A gate és a source láb legyen összekötve, különben a FT megsérülhet! A mellékletben található módbon kösse be a FT-et. Nyomja le a TST gombot a teszt elindításához. e. Tirisztor / Triak Kösse be az eszközt a mellékletben található módon. Nyomja le a TST gombot a teszt elindításához. Olvassa le a kiírt értéket. f. lektromos szigetelések tesztelése: Kösse rá a két mérni kívánt pontot a műszer és lábaira. Nyomja le a TST gombot. Ha a kiírt érték 1500V körül van (akárcsak üresjáratban lenyomva a TST gombot), akkor a szigetelés megfelelő 1500V-ig g. Kondenzátor átütési - lektrolit kondenzátornál fordítsa a forgókapcsolót az NPN oldal V(R) állásába, majd helyezze be a kondenzátort a apacitance Test Socket aljzatba, úgy, hogy a jelölt negatív láb a - foglalatba menjen. Nyomja le és tartsa lenyomva a TST gombot addig, amíg az érék fixen meg nem áll. z a kondenzátor átütési e. - Tantál kondenzátoronál veszélyes, az átütési re töltjük 4. old

6 - Nem-polarizált kondenzátorok esetén kösse a kondenzátort a és az foglalatokba. Tekerje a V(R) állásba, majd nyomja le a TST gombot, szinte azonnal megjelenik az érték. A kondenzátorban tárolt kisül a TST gomb elengedése után. h. Varisztor: Kösse be a varisztort a mellékletben található módon, majd állítsa a forgókapcsolót V(R) 200V állásba. sak akkor állítsa 1000V-os állásba, ha a varisztor értéke magasabb, mint 300V. Nyomja le a TST gombot, majd olvassa le a kiírt értéket. i. D jelforrás. Szükség esetén a műszer használható magasű jelforrásnak. Megfelelő állásban a és az aljzatból nyerhető ki a NPN állásban a a pozitív, az pedig a negatív PNP állásban a a negatív, az pedig a pozitív 200V-os állásban a kimeneti kb. 270V 1000V-os állásban a kimeneti kb. 1500V FIGYLM - Mérés során figyeljen oda, hogy ne érjen hozzá az alkatrészekhez, illetve a fém kivezetésekhez, különben kisebb, nem veszélyes áramütés érheti Önt. - A tesztelő a tranzisztorban nem tesz kárt átütési mérése közben, hiszen a tesztelési áram 1mA alatt van. A teszt előtt mégis érdemes megmérni az I O -t - Ha 200V és 1000V-os állásban is teszteli a tranzisztort, ugyanazt az értéket kell kapnia. Ha az érték eltér, a tranzisztor gyenge minőségű, vagy magas az I O értéke. - Ha a tranzisztor V(R) értékét méri, ellenőrizze, hogy a kontaktusok hibamentesek. Ha nem tökéletesek a kontaktusok, a tranzisztor megsérülhet. - A kondenzátorok teszteléskor feltöltődnek! Kivételükkor ne érjen a lábakhoz, kivétel után pedig süsse ki a tranzisztort - A tranzisztor gyártási technikák és anyagok különbsége miatt a.. esés eltérő lesz az egyes típusú eszközöknél: 0.1V~0.3V: Germánium tranzisztor 0.4V~0.6V: Szilícium tranzisztor 1.0V: Zener dióda kb. 30V: Diac 1.5V~1.8V: LD dióda 5. old

7 NPN MLLÉKLT PNP Mért paraméter ekötési mód Mért paraméter ekötési mód V O V O V O V O V O V O V S Dióda záróirányú átütési V S Dióda záróirányú átütési Zéner dióda Zéner dióda LD nyitó LD nyitó LD záróirányú átütési TRIA átütési TIRISZTOR átütési N csatornás MOSFT átütési Porcelán, poliészter, ezüstcsillám, MKP kondenzátor átütési LD záróirányú átütési TRIA átütési TIRISZTOR átütési N csatornás MOSFT átütési Porcelán, poliészter, ezüst-csillám, MKP kondenzátor átütési Varisztor működési Varisztor működési

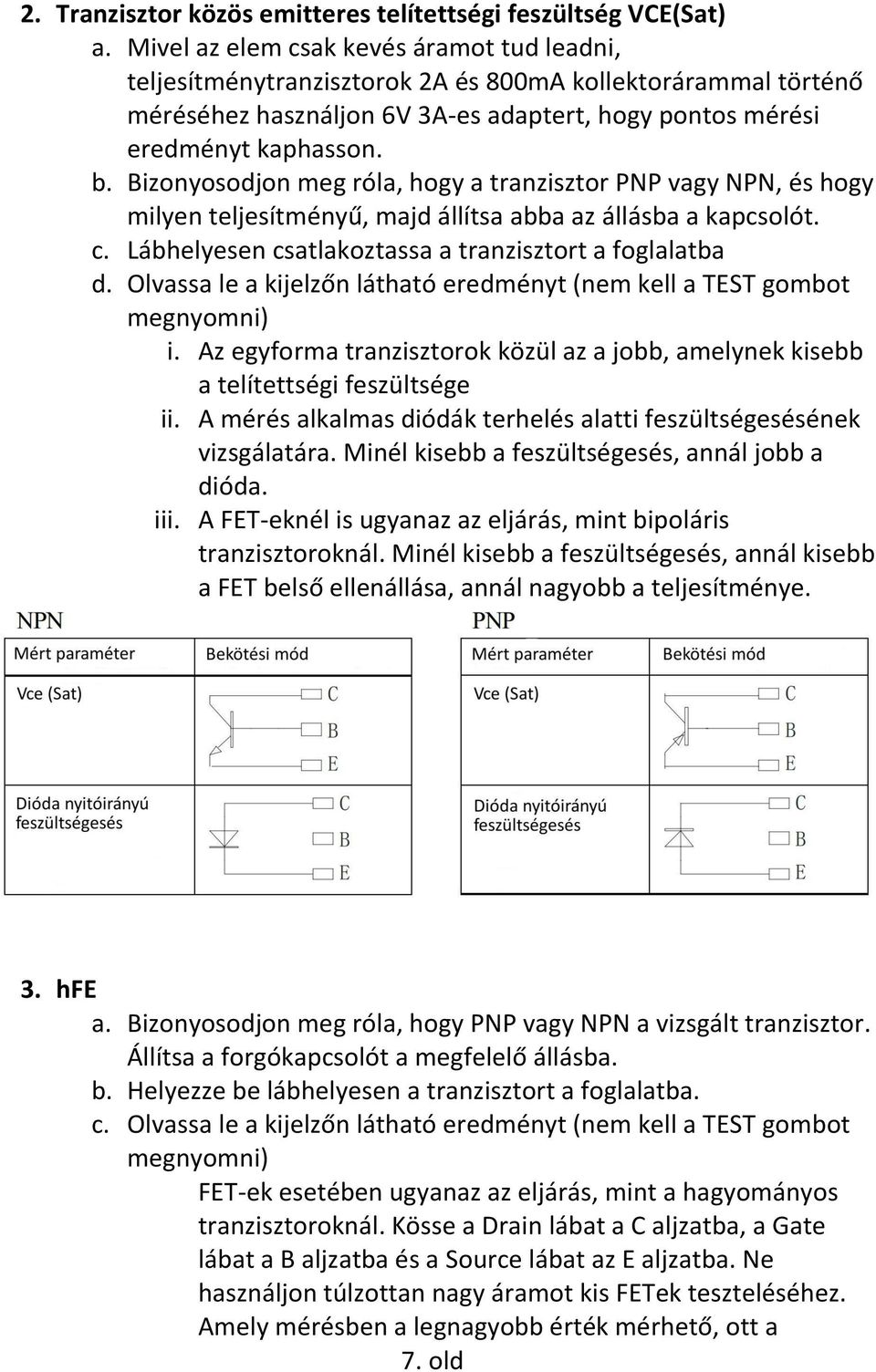

8 2. Tranzisztor közös emitteres telítettségi V(Sat) a. Mivel az elem csak kevés áramot tud leadni, teljesítménytranzisztorok 2A és 800mA kollektorárammal történő méréséhez használjon 6V 3A-es adaptert, hogy pontos mérési eredményt kaphasson. b. izonyosodjon meg róla, hogy a tranzisztor PNP vagy NPN, és hogy milyen teljesítményű, majd állítsa abba az állásba a kapcsolót. c. Lábhelyesen csatlakoztassa a tranzisztort a foglalatba d. Olvassa le a kijelzőn látható eredményt (nem kell a TST gombot megnyomni) i. Az egyforma tranzisztorok közül az a jobb, amelynek kisebb a telítettségi e ii. A mérés alkalmas diódák terhelés alatti esésének vizsgálatára. Minél kisebb a esés, annál jobb a dióda. iii. A FT-eknél is ugyanaz az eljárás, mint bipoláris tranzisztoroknál. Minél kisebb a esés, annál kisebb a FT belső ellenállása, annál nagyobb a teljesítménye. 3. hf a. izonyosodjon meg róla, hogy PNP vagy NPN a vizsgált tranzisztor. Állítsa a forgókapcsolót a megfelelő állásba. b. Helyezze be lábhelyesen a tranzisztort a foglalatba. c. Olvassa le a kijelzőn látható eredményt (nem kell a TST gombot megnyomni) FT-ek esetében ugyanaz az eljárás, mint a hagyományos tranzisztoroknál. Kösse a Drain lábat a aljzatba, a Gate lábat a aljzatba és a Source lábat az aljzatba. Ne használjon túlzottan nagy áramot kis FTek teszteléséhez. Amely mérésben a legnagyobb érték mérhető, ott a 7. old

9 leghatásosabb a FT. A legalacsonyabb áramról kezdje a tesztelést, és felfele haladjon. Ha az áram növekedésével az érték is növekszik, akkor a FT használható nagy áramra, ha az érték csökken, akkor pedig kis áramra jó. 4. Tranzisztor záróirányú szivárgó áram a. izonyosodjon meg róla, hogy PNP vagy NPN a vizsgált tranzisztor. Állítsa a forgókapcsolót a megfelelő állásba. b. Helyezze be lábhelyesen a tranzisztort a foglalatba c. Nyomja le a TST gombot és olvassa le a mért értéket. Megjegyzés: Kisjelű tranzisztoroknál ne kösse be a lábat, ha kollektor-emitter között mér, különben a foglalatban jelenlevő miatt a mért érték magasabb lesz a valósnál. 8. old

10 5. 78xx és 79xx típusú stabilizátor I-k a. izonyosodjon meg róla, hogy milyen tipusú az I (78xx vagy 79xx). Állítsa a forgókapcsolót a megfelelő állásba. b. A képen láthatóak a lábkiosztások. satlakoztassa az lábakat az aljzatba. c. Nyomja meg a TST gombot és olvassa le az értéket Megjegyzés: A és az lábak között folyó áram kb. 10mA ez alkalmas 6v-os zener diódák ének ellenőrzésére és LDek nyitóének mérésére is. 6. gyéb eszközök tesztelése a. A Tirisztor feszültégesésének a tesztelési eljárása ugyanaz, mint a tranzisztorok Vce (sat) mérése. Az alacsony esésű tirisztornak kicsi a belső impedanciája és nagy teljesítményt bírnak el. A működési áramot a hf méréssel lehet meghatározni. Az Anód lábat kösse a aljzatba, a Gate lábat a aljzatba, a Katód lábat pedig az aljzatba. b. Teljesítmény mérése tranzisztoroknál, tirisztoroknál, FT-eknél. A mérést a Vce (sat) állásban lehet végezni. Minél kisebb az érték, annál kisebb a belső impedanciája / ellenállása az eszköznek és annál nagyobb teljesítmény leadására képes. c. Hibás tranzisztor tesztelése: i. V(R) állásban az érték 0 ii. Vce (sat) állásban a telepet mutatja iii. hf állásban nincs erősítés mértéke Megjegyzés: Lehet, hogy a tranzisztoron mérhető V(R), Vce (sat) és Iceo, de hf nem. bben az esetben is hibás a tranzisztor VI. Karbantartás a. Az áramkört ne változtassa meg, hogy a műszer a legpontosabb értéket mutathassa b. Az eszköz egy precíz műszer. Mindig száraz, pormentes helyen tárolja. Ha hosszabb ideig nem használja, vegye ki az elemeket. c. Ha valamilyen problémát észlel a tesztelővel, akkor ne használja tovább az eszközt. Az eszköz javításra szorulhat, amit csak szakember végezhet! 9. old

11 d. Az elemek cseréjének menete: Ha megjelenik az alacsony telep szimbólum ( ) az elem cserére szorul. Alacsony elemmel a műszer pontatlanná válik. Kapcsolja ki a műszert. savarja ki az aljából a 2 csavart, majd vegye le az elemfedelet. Polaritás helyesen helyezze bele a 4db AA elemet. Rakja vissza az elemfedelet, majd csavarozza vissza. VII. Tartozékok: 1. Használati kézikönyv 2. 4db AA elem X. gyéb kiegészítők 6V 3A tápegység, 2.1/5.5mm-es D dugóval szerelt, melynek a közepe a pozitív érintkező. Az adapter nem tartozéka a készüléknek, ezt Önnek kell megvásárolnia. 10. old

12 Forgalmazó: Származási hely: lektrotech Kft Algyő, Tiszavirág u. 41 Kína
