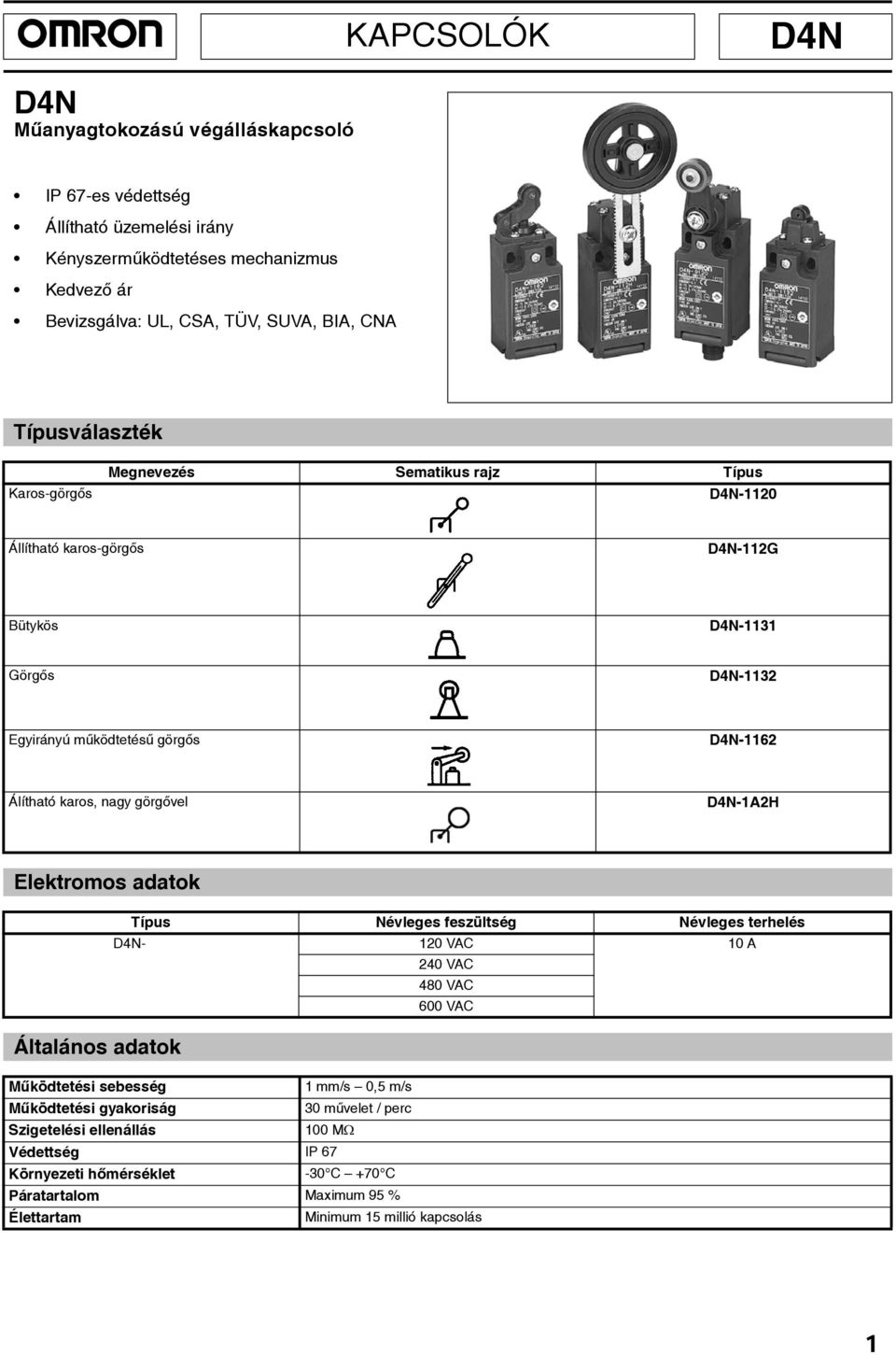

1 OMRON KAPCSOLÓK D4N D4N Mûanyagtokozású végálláskapcsoló IP 67-es védettség Állítható üzemelési irány Kényszermûködtetéses mechanizmus Kedvezõ ár Bevizsgálva: UL, CSA, TÜV, SUVA, BIA, CNA Típusválaszték Karos-görgõs Megnevezés Sematikus rajz Típus D4N-1120 Állítható karos-görgõs D4N-112G Bütykös D4N-1131 Görgõs D4N-1132 Egyirányú mûködtetésû görgõs D4N-1162 Álítható karos, nagy görgõvel Elektromos adatok Általános adatok Típus Névleges feszültség Névleges terhelés D4N- 120 VAC 10 A 240 VAC 480 VAC 600 VAC Mûködtetési sebesség 1 mm/s 0,5 m/s Mûködtetési gyakoriság 30 mûvelet / perc Szigetelési ellenállás 100 M Védettség IP 67 Környezeti hõmérséklet -30 C +70 C Páratartalom Maximum 95 % Élettartam Minimum 15 millió kapcsolás 1

Álítható karos, nagy görgõvel Elektromos adatok Általános adatok Típus Névleges feszültség Névleges terhelés D4N- 120 VAC 10 A 240 VAC 480 VAC 600 VAC Mûködtetési sebesség 1 mm/s 0,5

2 KAPCSOLÓK OMRON Mechanikai adatok Típus D4N-1120 D4N-112G D4N-1131 D4N-1132 D4N-1162 Mûködtetõ erõ (OF max.) 5 N 4,5 N 6,5 N 4 N Visszaállító erõ (RF min.) 0,5 N 0,4 N 1,5 N 0,8 N Elõfutás (PT) mm 4 mm Utófutás (OT min.) 40 4 mm 5 mm Teljes út (TT) 80 6 mm 9 mm Kapcsolási pont (OP) ,2 0,5 mm 28,6 0,8 mm 37,0 0,8 mm Érintkezõforma D4N-1 D4N-A Záró Kényszermûködtetéses (összehegedésmentes) nyitó Kényszermûködtetéses (összehegedésmentes) nyitó Késleltetett záró Méretek (mm) D4N-1120 D4N-112G D4N-1131 D4N

) 40 4 mm 5 mm Teljes út (TT) 80 6 mm 9 mm Kapcsolási pont (OP) --- 18,2 0,5 mm 28,6 0,8 mm 37,0 0,8 mm Érintkezõforma D4N-1 D4N-A

3 OMRON KAPCSOLÓK D4N Méretek (mm) D4N-1162 Rögzítési furattávolság (mm) D4N- (4 mm átmérõjû furatok) C130-HU2-01 OMRON ELECTRONICS Kft. 1046Budapest,KissE.u.3. Tel.: , Fax: Az állandó termékminõség javítás érdekében fenntartjuk a mûszaki adatok elõzetes bejelentés nélküli megváltoztatásának jogát.

4 Biztonsági egységek Biztonsági végálláskapcsoló műanyag tokozásban A D4N termékcsalád a biztonsági végálláskapcsolók teljes választékát kínálja. Egy, kettő vagy három beépített érintkezővel, valamint a fej- és működtetőtípusok széles választékával kaphatók. Az egyszerű üzembe helyezés és karbantartás mellett további jellemzőjük a változatos csatlakoztatási lehetőség, például M20-as és M12-es csatlakozóval. nyitómechanizmus Különféle működtető elemek Kettős szigetelés Aranybevonatú érintkezők a mikroterhelések kezeléséhez Metrikus tömszelencével ellátott típusok információ Kapcsolók Tömszelence Beépített kapcsolószerkezet Karos-görgős (műanyag kar, 1 tömszelencés M20 D4N-4120 D4N-4A20 D4N-4B20 M12-es csatlakozó D4N-9120 D4N-9A20 D4N-9B20 Bütykös 1 tömszelencés M20 D4N-4131 D4N-4A31 D4N-4B31 M12-es csatlakozó D4N-9131 D4N-9A31 D4N-9B31 2 tömszelencés M20 D4N-8131 D4N-8A31 D4N-8B31 Bütykös-görgős 1 tömszelencés M20 D4N-4132 D4N-4A32 D4N-4B32 M12-es csatlakozó D4N-9132 D4N-9A32 D4N-9B32 2 tömszelencés M20 D4N-8132 D4N-8A32 D4N-8B32 (vízszintes) (függőleges) 1 tömszelencés M20 D4N-4162 D4N-4A62 D4N-4B62 M12-es csatlakozó D4N-9162 D4N-9A62 D4N-9B62 2 tömszelencés M20 D4N-8162 D4N-8A62 D4N-8B62 1 tömszelencés M20 D4N-4172 D4N-4A72 D4N-4B72 Állítható karos-görgős, zárókeret (fém kar, Állítható karos-görgős, zárókeret (fém kar, gumigörgő) Kapcsolók két normál illetve MBB érintkezővel 1 tömszelencés M20 D4N-412G D4N-4A2G D4N-4B2G M12-es csatlakozó D4N-912G D4N-9A2G D4N-9B2G 1 tömszelencés M20 D4N-412H D4N-4A2H D4N-4B2H M12-es csatlakozó D4N-912H D4N-9A2H D4N-9B2H Működtető Tömszelence méret Beépített kapcsolószerkezet MBB Karos-görgős (műanyag kar, /1 záró /1 záró 1 tömszelencés M20 D4N-4C20 D4N-4E20 D4N-4F20 M12-es csatlakozó D4N-9E20 2 tömszelencés M20 D4N-8C20 D4N-8E20 D4N-8F20 Bütykös-görgős 1 tömszelencés M20 D4N-4C32 D4N-4E32 D4N-4F32 M12-es csatlakozó D4N-9E32 2 tömszelencés M20 D4N-8C32 D4N-8E32 D4N-8F32 (vízszintes) 1 tömszelencés M20 D4N-4C62 D4N-4E62 D4N-4F62 M12-es csatlakozó D4N-9E62 2 tömszelencés M20 D4N-8C62 D4N-8E62 D4N-8F62 326

Az egyszerű üzembe helyezés és karbantartás mellett további jellemzőjük a változatos csatlakoztatási lehetőség, például M20-as és M12-es csatlakozóval.

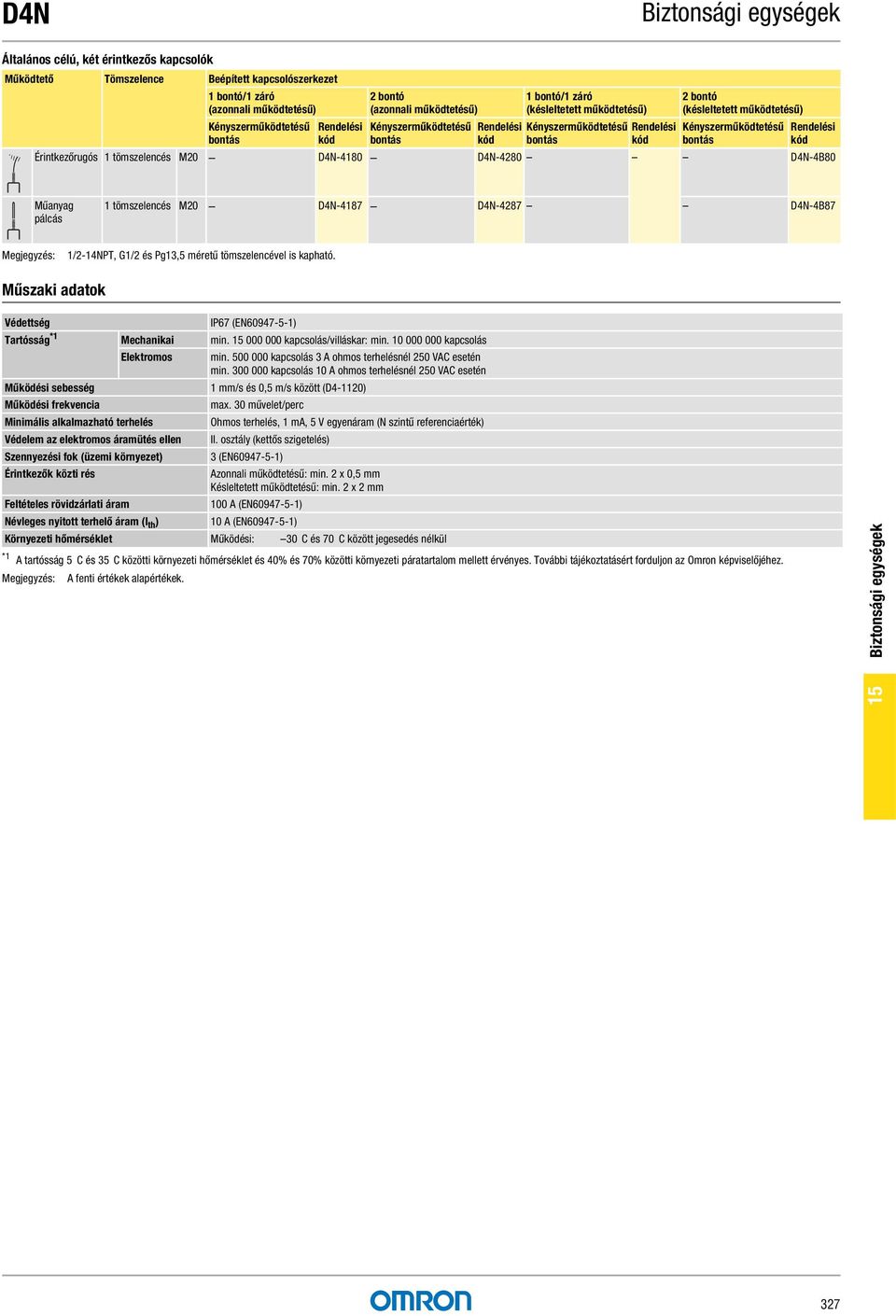

5 Biztonsági egységek Általános célú, két érintkezős kapcsolók Működtető Tömszelence Beépített kapcsolószerkezet Érintkezőrugós 1 tömszelencés M20 D4N-4180 D4N-4280 D4N-4B80 Műanyag pálcás 1 tömszelencés M20 D4N-4187 D4N-4287 D4N-4B87 Műszaki adatok Védettség Tartósság *1 Működési sebesség Működési frekvencia Mechanikai Elektromos Minimális alkalmazható terhelés Védelem az elektromos áramütés ellen Szennyezési fok (üzemi környezet) Érintkezők közti rés Feltételes rövidzárlati áram Névleges nyitott terhelő áram (I th ) A fenti értékek alapértékek. IP67 (EN ) min kapcsolás/villáskar: min kapcsolás min kapcsolás 3 A ohmos terhelésnél 250 VAC esetén min kapcsolás 10 A ohmos terhelésnél 250 VAC esetén 1 mm/s és 0,5 m/s között (D4-1120) max. 30 művelet/perc Ohmos terhelés, 1 ma, 5 V egyenáram (N szintű referenciaérték) II. osztály (kettős szigetelés) 3 (EN ) Azonnali működtetésű: min. 2 x 0,5 mm Késleltetett működtetésű: min. 2 x 2 mm 100 A (EN ) 10 A (EN ) Környezeti hőmérséklet Működési: 30 C és 70 C között jegesedés nélkül *1 A tartósság 5 C és 35 C közötti környezeti hőmérséklet és 40% és 70% közötti környezeti páratartalom mellett érvényes. További tájékoztatásért forduljon az Omron képviselőjéhez. 15 Biztonsági egységek 327

áramütés ellen Szennyezési fok (üzemi környezet) Érintkezők közti rés Feltételes rövidzárlati áram Névleges nyitott terhelő áram (I th ) A fenti értékek alapértékek. IP67 (EN60947-5-1) min.
