1 Dr. Kormos Gyula: (BME Út és Vasútépítési Tanszék) Síndilatációs szerkezetetek titkai XV. Nemzetközi Építéstudományi Konferencia ÉPKO 2011 Csíksomlyó, júnis 2-5.

2 Síndilat ndilatáci avagy ciós szerkezetek Sínilleszt nillesztések titkai sek titkai

3 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai Kezdeti sínillesztések alaptípusai: hornyolt illesztés, V-alakú csatlakoztatás, ferde illesztés, illetve a lépcsős (átlapolt) illesztés, valamint a ferde lapolt illesztés. BME Út és Vasútépítési Tanszék

csatlakoztatás, ferde illesztés, illetve a lépcsős (átlapolt)

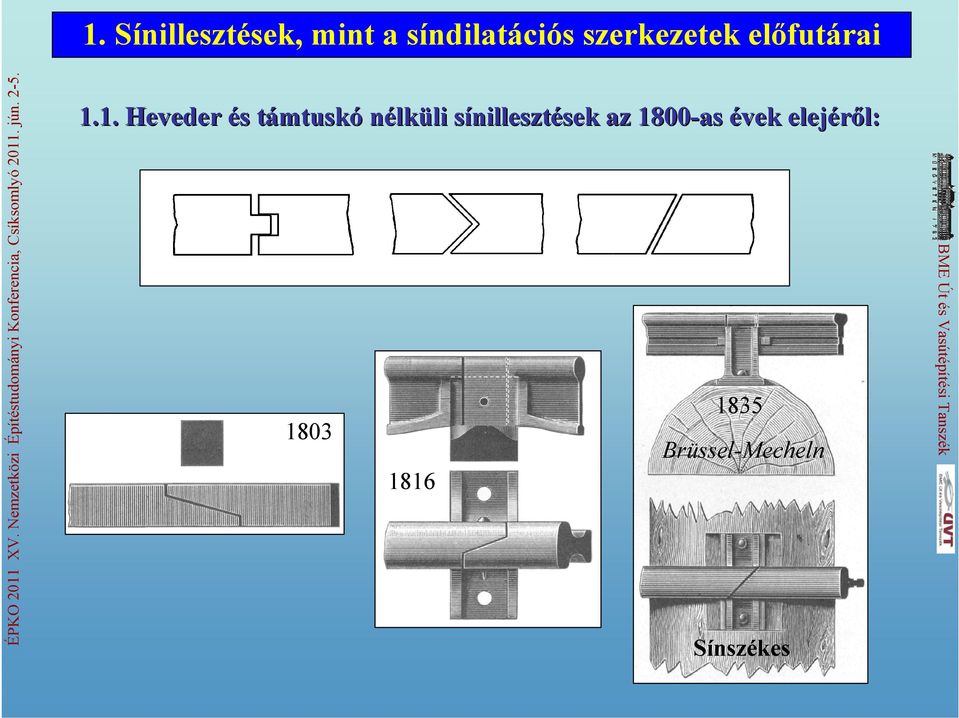

4 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai 1.1. Heveder és támtuskó nélküli li sínilleszts nillesztések sek az 1800-as évek elejéről: l: Brüssel-Mecheln Sínszékes BME Út és Vasútépítési Tanszék

5 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai 1.1. Heveder és támtuskó nélküli li sínilleszts nillesztések sek az 1800-as évek elejéről: l: 1835 Great-Western vasút BME Út és Vasútépítési Tanszék

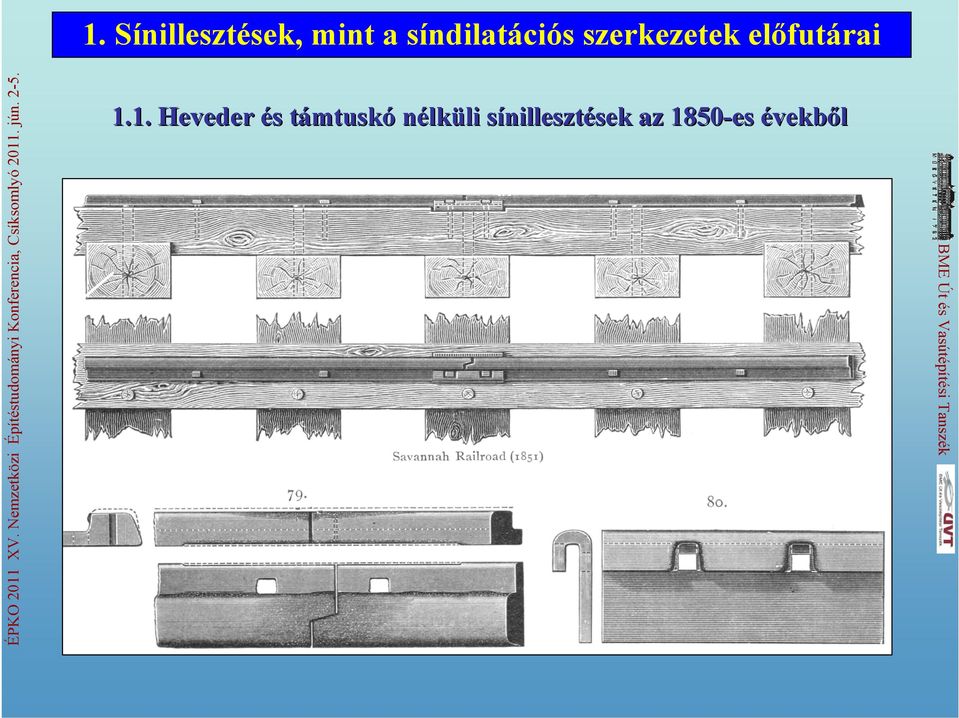

6 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai 1.1. Heveder és támtusk mtuskó nélk lküli li sínilleszt s nillesztések sek az 1850-es évekb vekből BME Út és Vasútépítési Tanszék

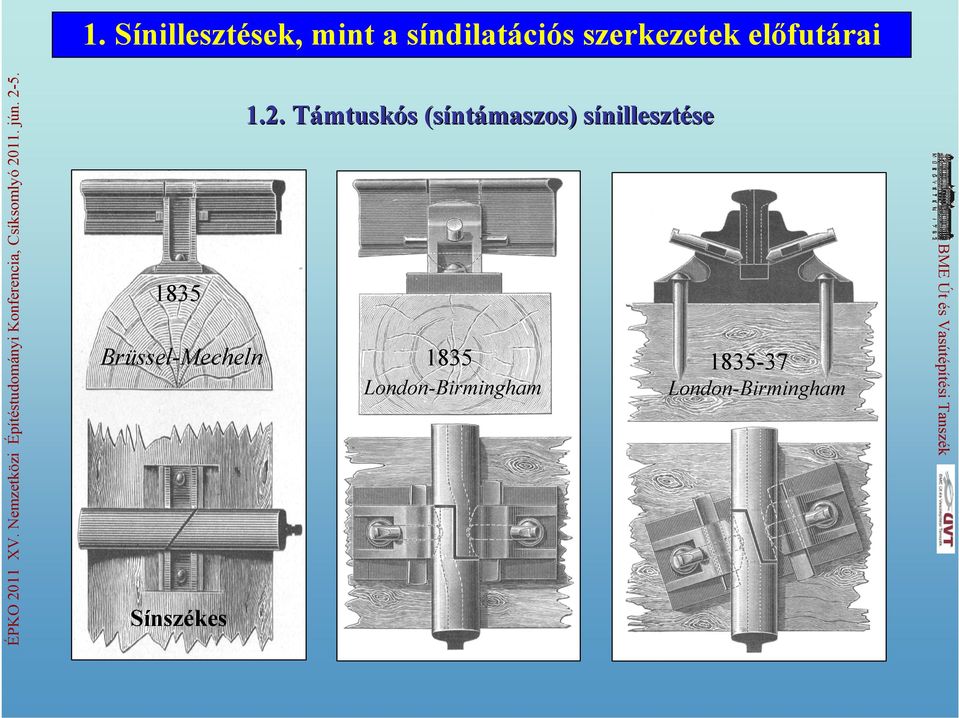

7 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai 1.2. Támtusk mtuskós (sínt ntámaszos) sínilleszt s nillesztése se 1835 Brüssel-Mecheln 1835 London-Birmingham London-Birmingham Sínszékes

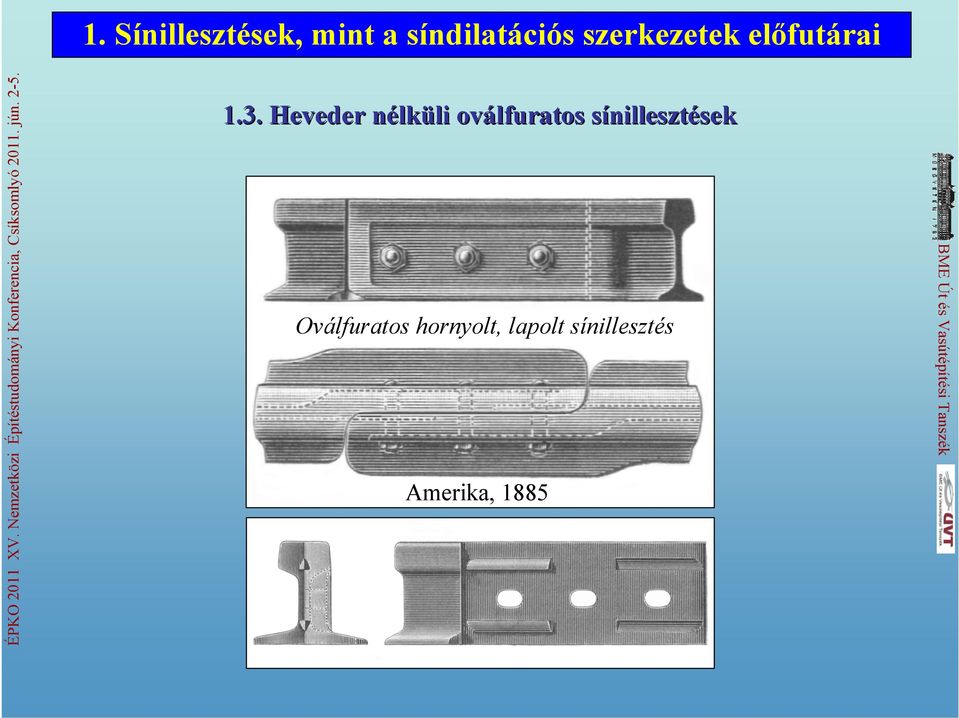

8 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai 1.3. Heveder nélk n lküli li oválfuratos sínilleszt nillesztések sek Oválfuratos hornyolt, lapolt sínillesztés Amerika, 1885

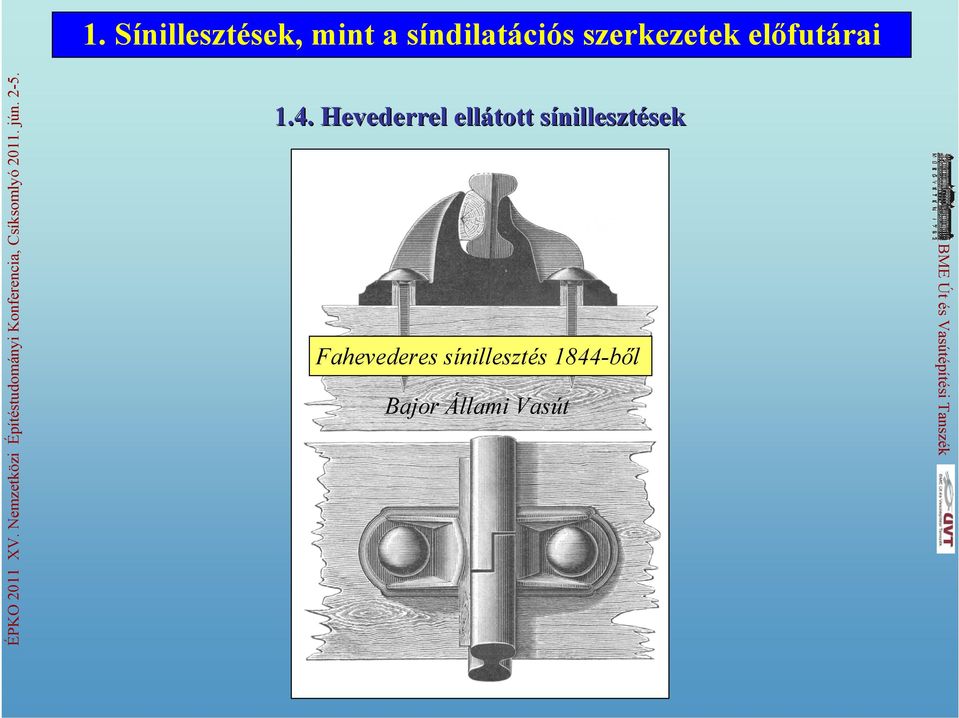

9 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai 1.4. Hevederrel ellátott sínilleszt s nillesztések sek Fahevederes sínillesztés 1844-ből Bajor Állami Vasút

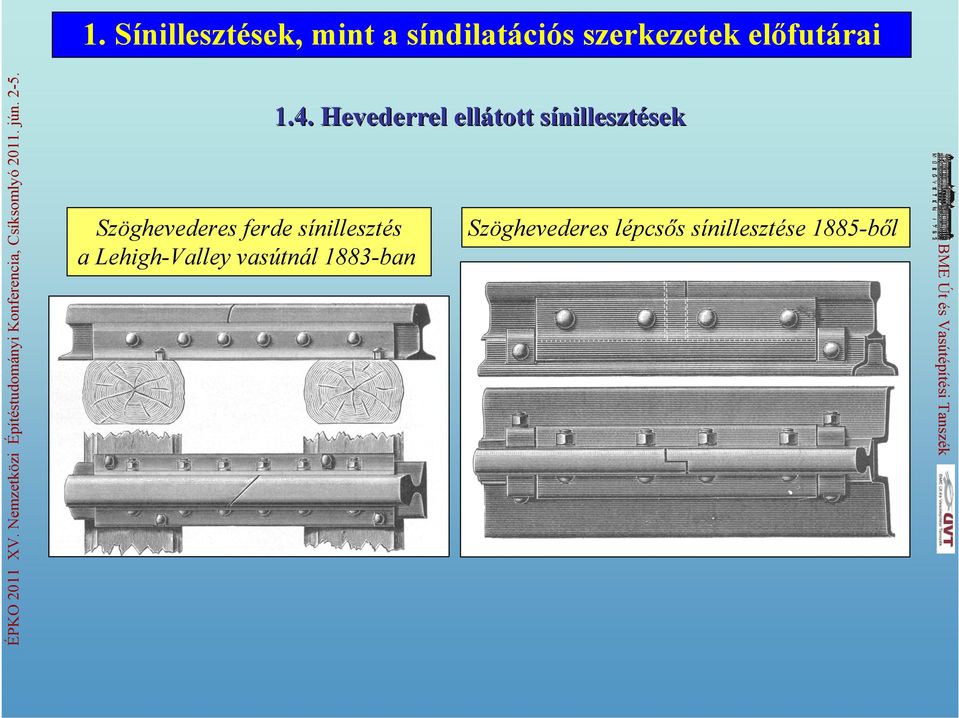

10 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai Szöghevederes ferde sínillesztés a Lehigh-Valley vasútnál 1883-ban 1.4. Hevederrel ellátott sínilleszts nillesztéseksek Szöghevederes lépcsős sínillesztése 1885-ből BME Út és Vasútépítési Tanszék

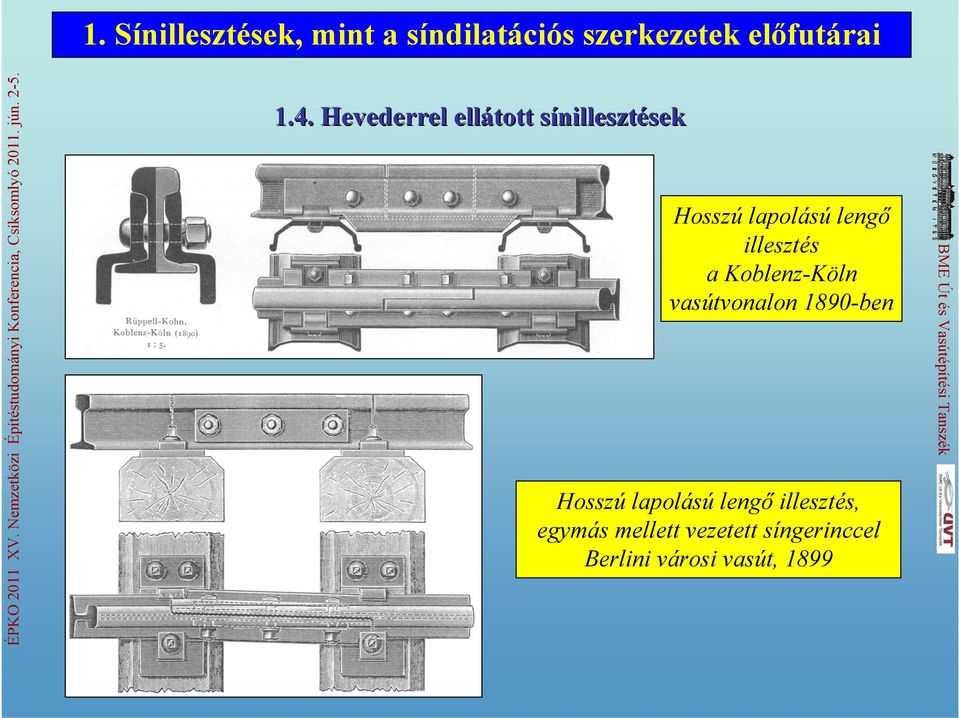

11 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai 1.4. Hevederrel ellátott sínilleszts nillesztéseksek Hosszú lapolású lengő illesztés a Koblenz-Köln vasútvonalon 1890-ben Hosszú lapolású lengő illesztés, egymás mellett vezetett síngerinccel Berlini városi vasút, 1899 BME Út és Vasútépítési Tanszék

illesztés a Koblenz-Köln vasútvonalon 1890-ben Hosszú lapolású lengő

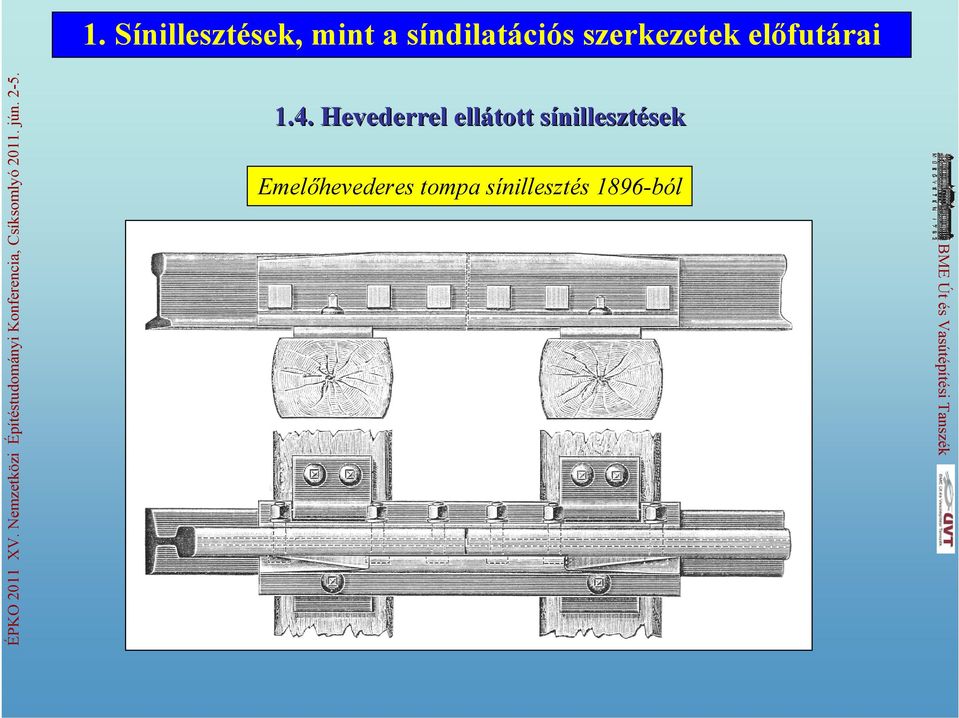

12 1. Sínillesztések, mint a síndilatációs szerkezetek előfutárai 1.4. Hevederrel ellátott sínilleszt s nillesztések sek Emelőhevederes tompa sínillesztés 1896-ból

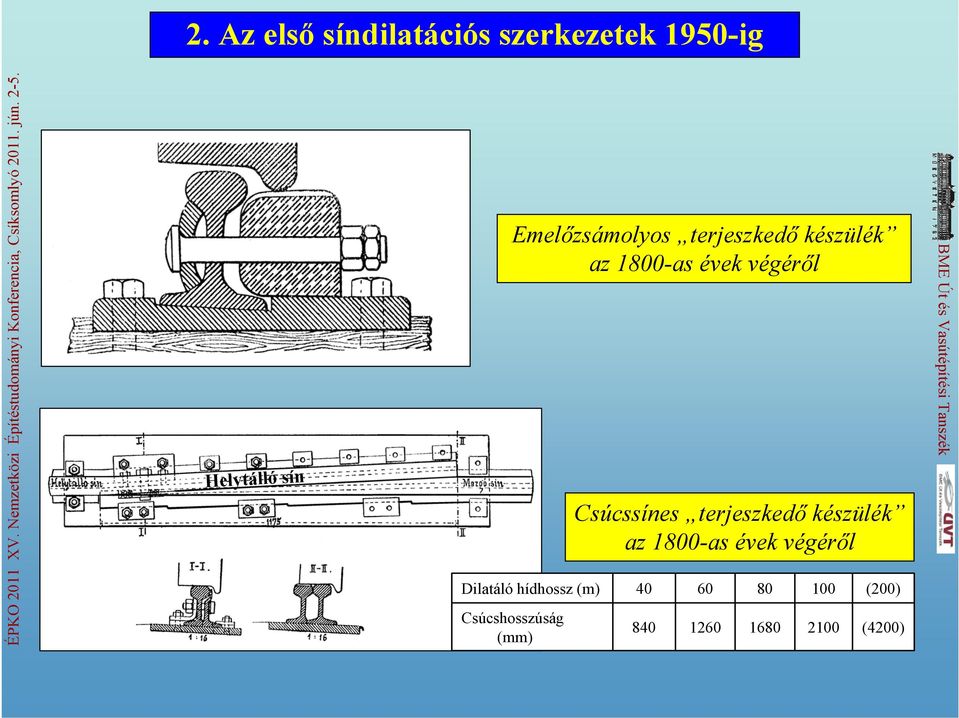

13 2. Az első síndilatációs szerkezetek 1950-ig Emelőzsámolyos terjeszkedő készülék az 1800-as évek végéről Helytálló sín Csúcssínes terjeszkedő készülék az 1800-as évek végéről Dilatáló hídhossz (m) (200) Csúcshosszúság (mm) (4200)

Csúcssínes terjeszkedő készülék az 1800-as évek végéről Dilatáló

14 2. Az első síndilatációs szerkezetek 1950-ig Az első keréktámasztó hevederes síndilatációs készülék az osztrák Déli Vasútnál az 1800-as évek végén BME Út és Vasútépítési Tanszék Keréktámasztó heveder

készülék az osztrák Déli Vasútnál az 1800-as évek

15 2. Az első síndilatációs szerkezetek 1950-ig Fejlettebb keréktámasztó hevederes síndilatációs készülék a 19. század utolsó negyedében Keréktámasztó heveder Keréktámasztó heveder

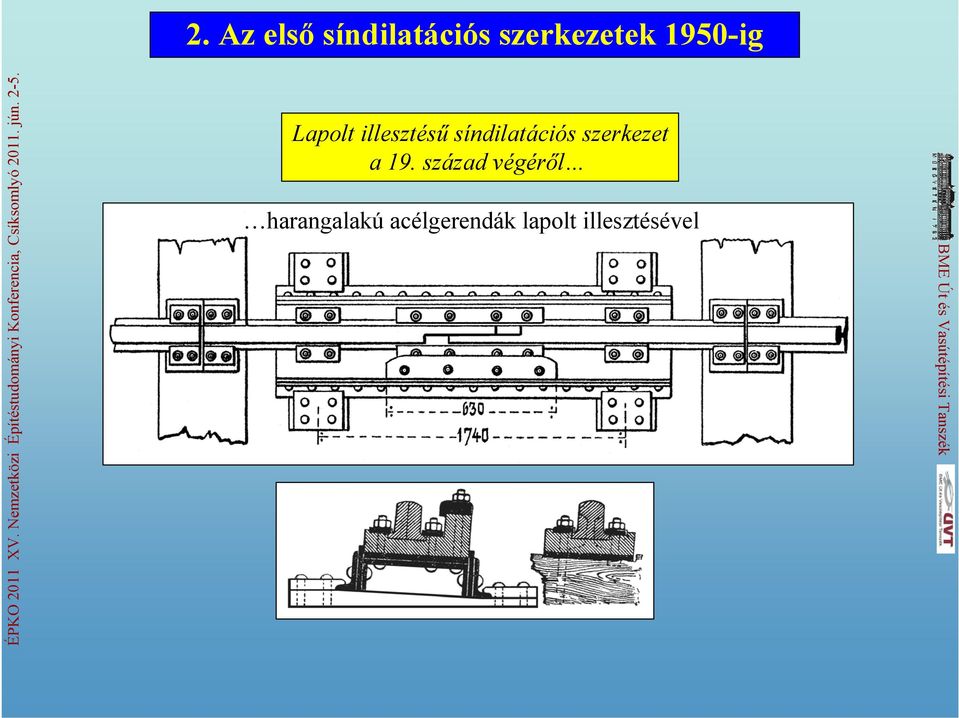

16 2. Az első síndilatációs szerkezetek 1950-ig Lapolt illesztésű síndilatációs szerkezet a 19. század végéről harangalakú acélgerendák lapolt illesztésével

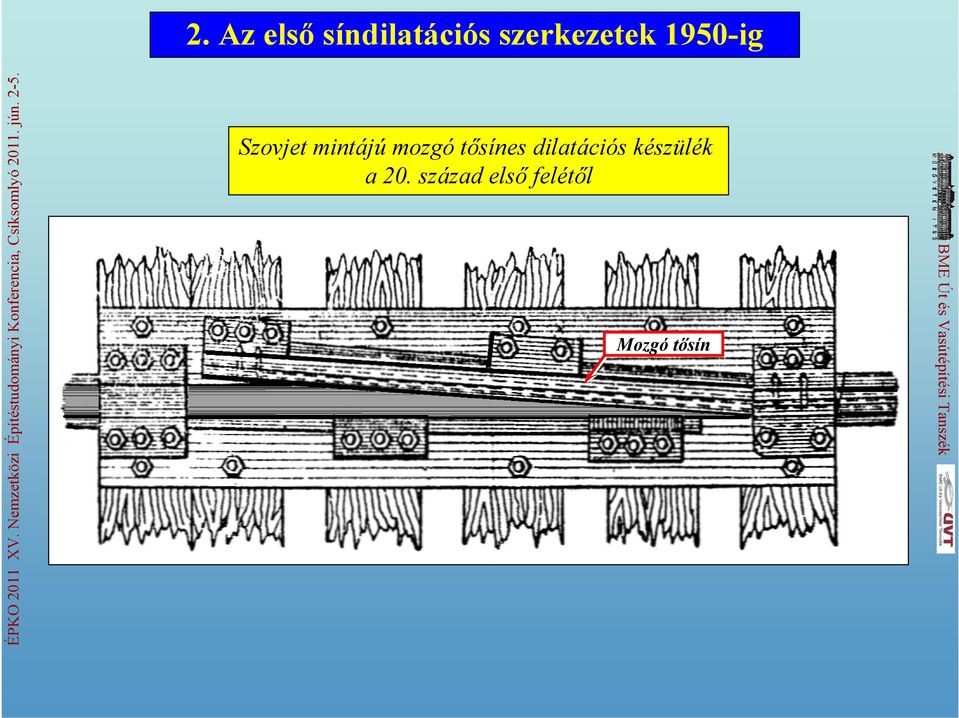

17 2. Az első síndilatációs szerkezetek 1950-ig Szovjet mintájú mozgó tősínes dilatációs készülék a 20. század első felétől BME Út és Vasútépítési Tanszék Mozgó tősín

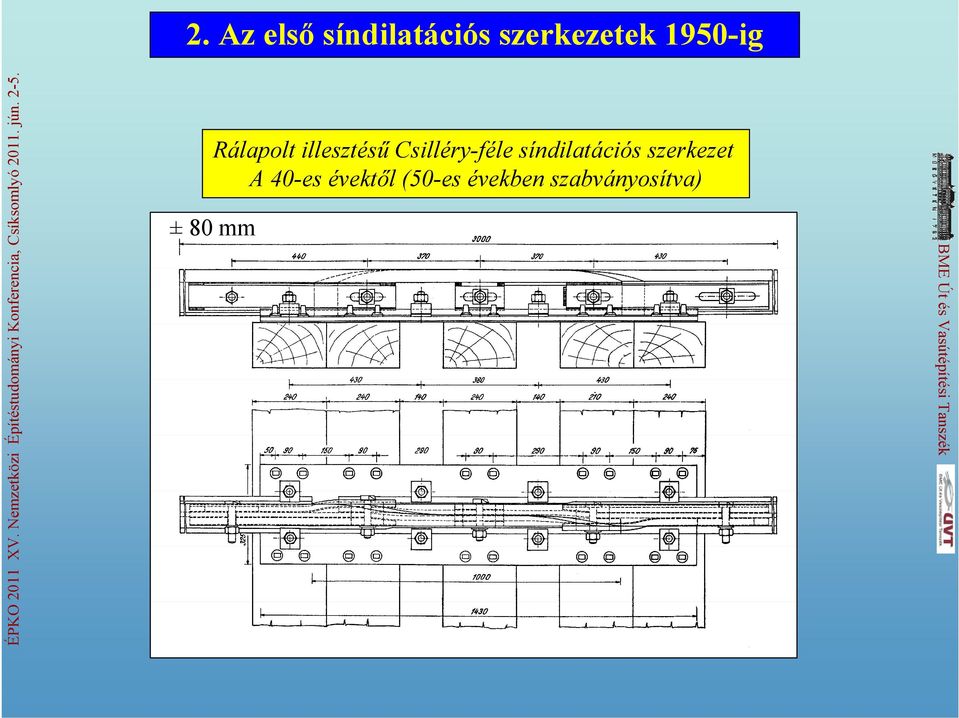

18 2. Az első síndilatációs szerkezetek 1950-ig Rálapolt illesztésű Csilléry-féle síndilatációs szerkezet A 40-es évektől (50-es években szabványosítva) ±80 mm

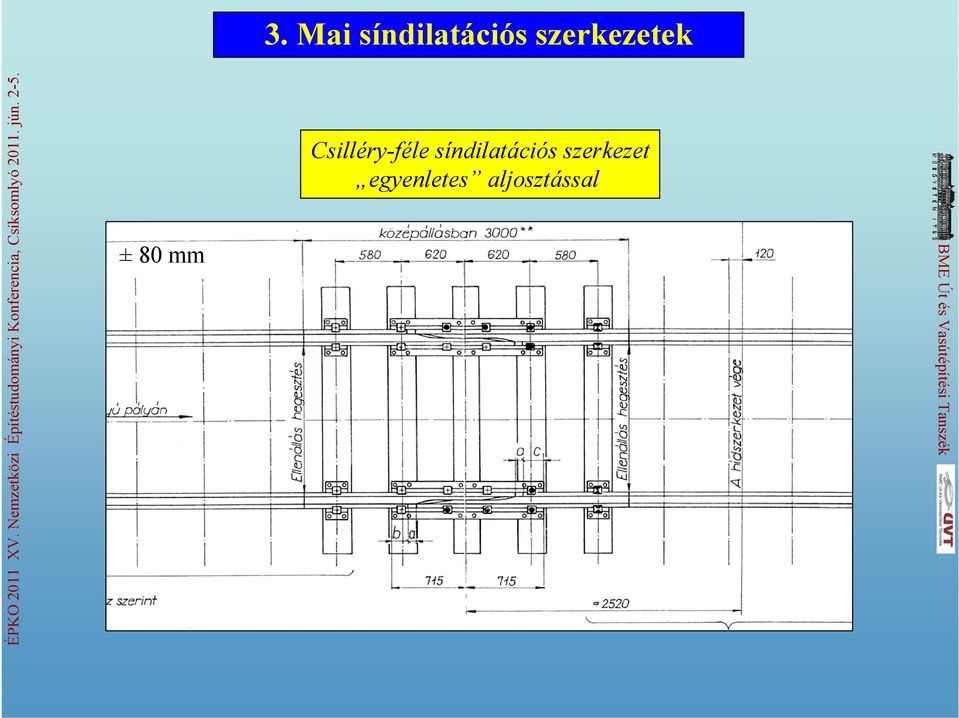

19 ±80 mm 3. Mai síndilatációs szerkezetek Csilléry-féle síndilatációs szerkezet egyenletes aljosztással

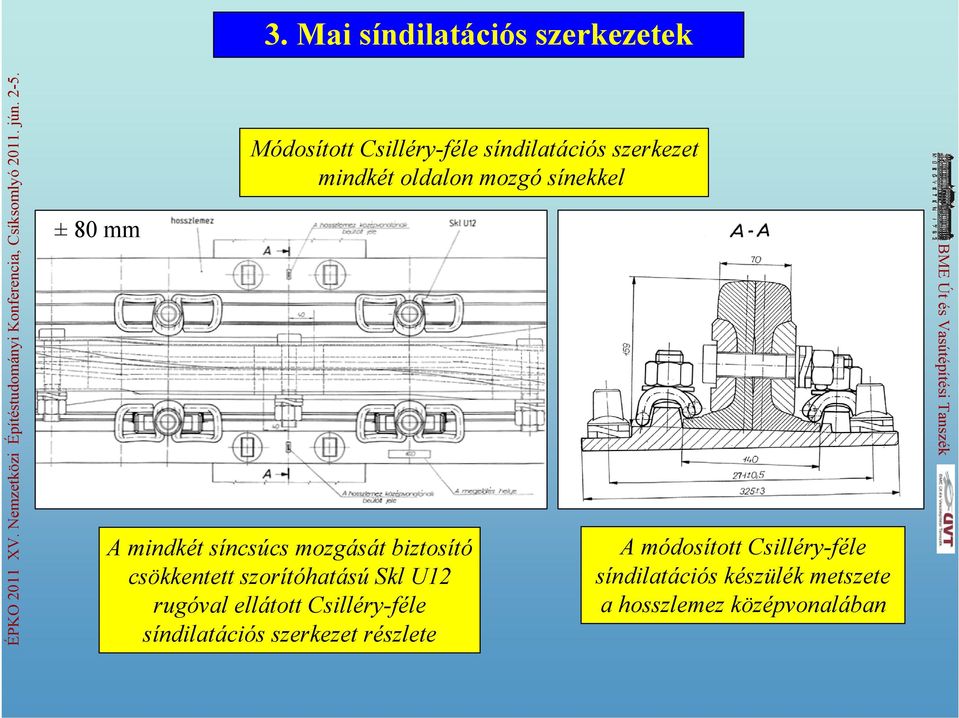

20 ±80 mm 3. Mai síndilatációs szerkezetek Módosított Csilléry-féle síndilatációs szerkezet mindkét oldalon mozgó sínekkel A mindkét síncsúcs mozgását biztosító csökkentett szorítóhatású Skl U12 rugóval ellátott Csilléry-féle síndilatációs szerkezet részlete A módosított Csilléry-féle síndilatációs készülék metszete a hosszlemez középvonalában BME Út és Vasútépítési Tanszék

oldalon mozgó sínekkel A mindkét síncsúcs mozgását biztosító csökkentett szorítóhatású Skl

21 ±100 mm 3. Mai síndilatációs szerkezetek Bodócs-féle síndilatációs szerkezet a lágymányosi vasúti hídon

22 ±150 mm 3. Mai síndilatációs szerkezetek Csúszólemezes iker-csilléry síndilatációs szerkezet elvi vázlata (Kormos-Kemenes)

23 3. Mai síndilatációs szerkezetek BME Út és Vasútépítési Tanszék ±150 mm Holland minta alapján (Kormos)

24 3. Mai síndilatációs szerkezetek VM-rendszerű síndilatációs szerkezet elvi megoldása

25 3. Mai síndilatációs szerkezetek fix csúcssín normál sínlekötés VM-rendszerű síndilatációs szerkezet elvi vázlata (± 200 mm ± 100 mm) heveder csökkentett ellenállású sínlekötés dilatációs hézag HÍDFŐ HÍD normál sínlekötés mozgó tősín BME Út és Vasútépítési Tanszék

26 3. Mai síndilatációs szerkezetek Rugalmas anyagba ágyazott VM-rendszerű síndilatációs szerkezet elvi vázlata

27 3. Mai síndilatációs szerkezetek VM-rendszerű nagynyitású síndilatációs szerkezet Mozgó fősín Fix síncsúcs

28 3. Mai síndilatációs szerkezetek VM-D rendszerű iker-síndilatációs szerkezet max ± 200 mm max ± 200 mm Iker-síncsúcs

29 3. Mai síndilatációs szerkezetek Különféle holland síndilatációs szerkezetek

30 3. Mai síndilatációs szerkezetek Holland közúti vasúti kisnyitású síndilatációs szerkezetek BME Út és Vasútépítési Tanszék

31 3. Mai síndilatációs szerkezetek Holland Edilon-rendszerű síndilatációs szerkezet (Szekszárd, Simontornya) BME Út és Vasútépítési Tanszék

32 3. Mai síndilatációs szerkezetek Ideiglenes síndilatációs szerkezet ferde illesztéssel (Bp., Margit híd)

33 3. Mai síndilatációs szerkezetek Tömbsínes síndilatációs szerkezet max ± 120 mm

34 3. Mai síndilatációs szerkezetek Ri 51,4 r. síndilatációs szerkezet (Bp., Petőfi híd, régi) BME Út és Vasútépítési Tanszék Max ± 120 mm

35 3. Mai síndilatációs szerkezetek Ri 51,4 r. síndilatációs szerkezet (Bp., Petőfi híd, újabb) Max ± 120 mm

36 3. Mai síndilatációs szerkezetek Ri 51,4 r. síndilatációs szerkezet (Bp., Petőfi híd, újabb) BME Út és Vasútépítési Tanszék

37 3. Mai síndilatációs szerkezetek Ri 51,4 r. síndilatációs szerkezet (Bp., Hungária körúti felüljáró) Max ± 120 mm

38 Síndilatációs szerkezetek beáll llítási értékeit befolyásol soló tényezők A híd semleges hőmérséklete; 4. Síndilatációs szerkezetek beállításai A híd lehajlásából, hídvégelfordulásból származó hosszváltozás; A sín hőmérséklete a síndilatációs szerkezet fektetésekor, ill. záróhegesztés elkészítésekor; A híd és a sín hőmérsékletének várható szélső értékei; Új vb. vagy feszített vb. híd esetén a híd d lassú alakváltoz ltozása (zsugorodás, kúszás); A híd mozgó saruinak ellenállásából adódó gátló érték; A csatlakozó hézagnélküli felépítmény semleges hőmérséklete; A folytatólagosan csatlakozó hídvég mozgása; A csatlakozó felépítményben a megelőző időszak sínhőmérsékletének alakulása; A zúzottkőágyazat hosszirányú ellenállása; A síndilatációs szerkezet belső súrlódásából származó gátló körülmény; A záróhegesztés zsugorodásából adódó összehúzó hatás; A híd és a sín eltérő hőmérsékletéből származó relatív mozgás; A híd és a sín eltérő rugalmassági gi modulusából származó relatív mozgás; A híd és a sín eltérő hőtágulási együtthat tthatóiból adódó relatív mozgás. BME Út és Vasútépítési Tanszék

39 3. Síndilatációs szerkezetek beállításai A zúzottkőágyazat belső súrlódása okozta érzéketlenség

40 Kösz szönöm megtisztelö figyelmüket!
