1 ÉPKO 2011 Csíksomlyó június 4. Betonburkolatok alkalmazása az útfenntartásban, -felújításban dr. Karsainé Lukács Katalin KTI Nonprofit Kft. Út- és Hídügyi Tagozat

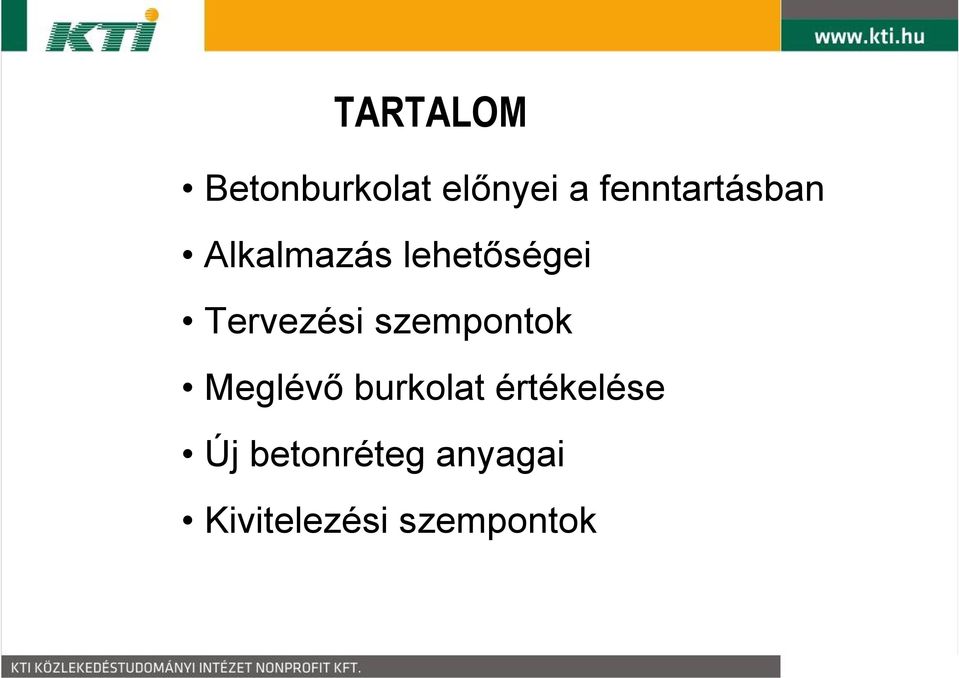

2 TARTALOM Betonburkolat előnyei a fenntartásban Alkalmazás lehetőségei Tervezési szempontok Meglévő burkolat értékelése Új betonréteg anyagai Kivitelezési szempontok

3 BETONBURKOLAT ELŐNYEI A FELÚJÍTÁSBAN Alaktartó, nem deformálódik, közlekedésbiztonságot javítja, környezetkímélő - újrahasznosítható -NO x, CO 2 megkötő képesség, hosszú élettartamú.

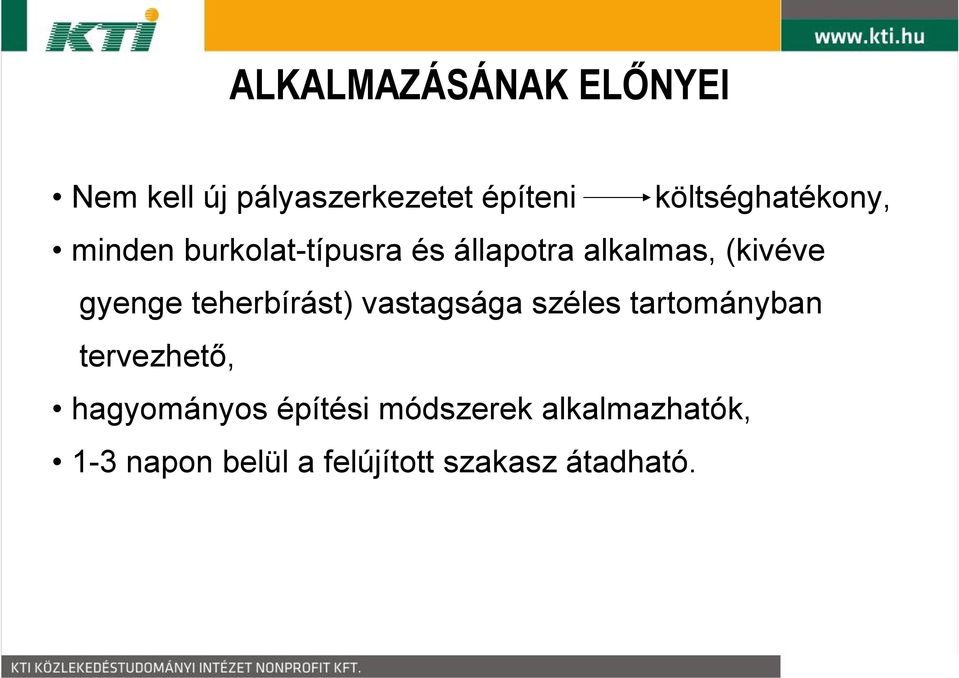

4 ALKALMAZÁSÁNAK ELŐNYEI Nem kell új pályaszerkezetet építeni költséghatékony, minden burkolat-típusra és állapotra alkalmas, (kivéve gyenge teherbírást) vastagsága széles tartományban tervezhető, hagyományos építési módszerek alkalmazhatók, 1-3 napon belül a felújított szakasz átadható.

5 ALKALMAZÁS LEHETŐSÉGEI Kiváló Meglévő burkolat állapota a felújítás előtt Jó Közepes Gyenge Leromlott 1 2 a 3 b c d Tönkrement 4 idő 1. ábra: Együttdolgozó és a régi betonréteggel össze nem kötött betonburkolatok alkalmazásának típusai, fenntartás, felújítás és újraépítés esetén 1. Megelőző fenntartás a. Együttdolgozva a régi betonréteggel 2. Kisebb felújítás b. a régi betonréteggel nem összekötve 3. Nagyobb felújítás c. Együttdolgozva a régi aszfaltréteggel 4. Újraépítés d. a régi aszfaltréteggel nem összekötve

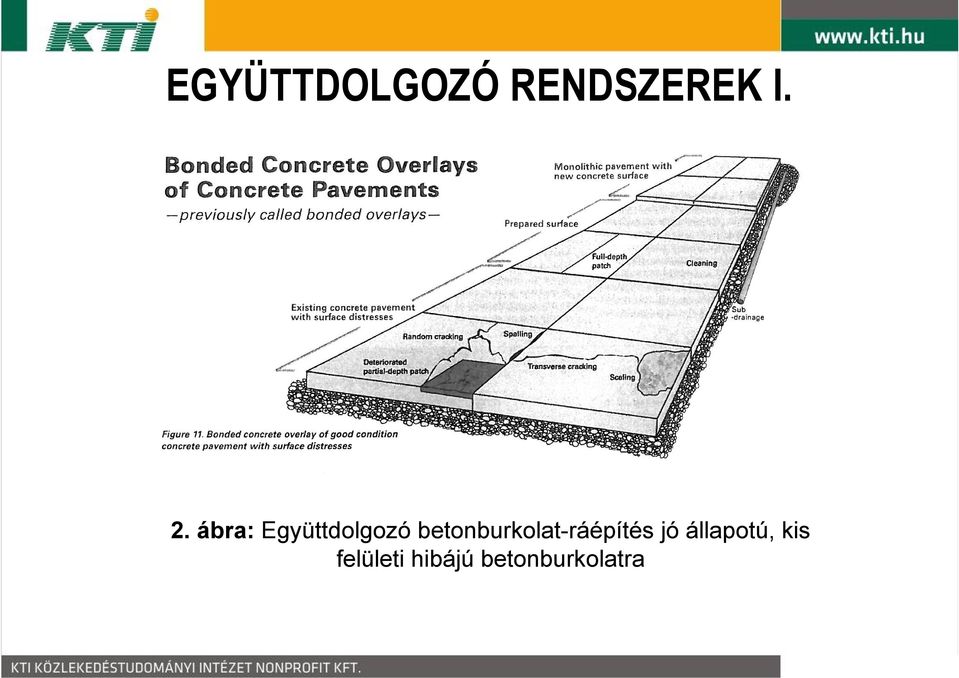

6 EGYÜTTDOLGOZÓ RENDSZEREK I. 2. ábra: Együttdolgozó betonburkolat-ráépítés jó állapotú, kis felületi hibájú betonburkolatra

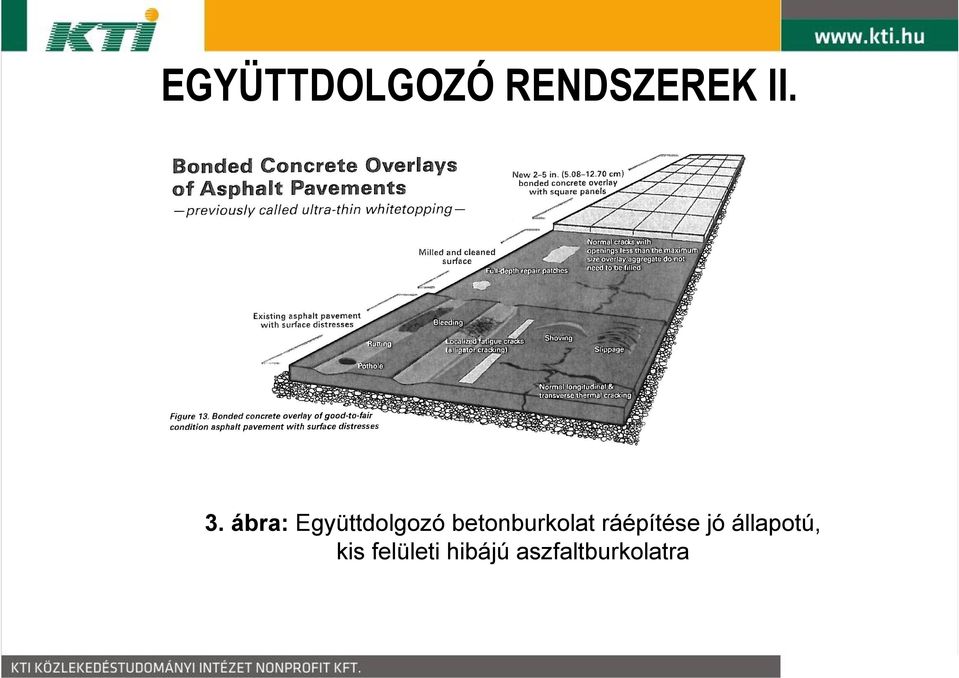

7 EGYÜTTDOLGOZÓ RENDSZEREK II. 3. ábra: Együttdolgozó betonburkolat ráépítése jó állapotú, kis felületi hibájú aszfaltburkolatra

8 EGYÜTTDOLGOZÓ RENDSZEREK III. 4. ábra: Együtt-dolgozó betonburkolat-ráépítés jó állapotú kis felületi meghibásodású kompozit burkolat aszfalt rétegére

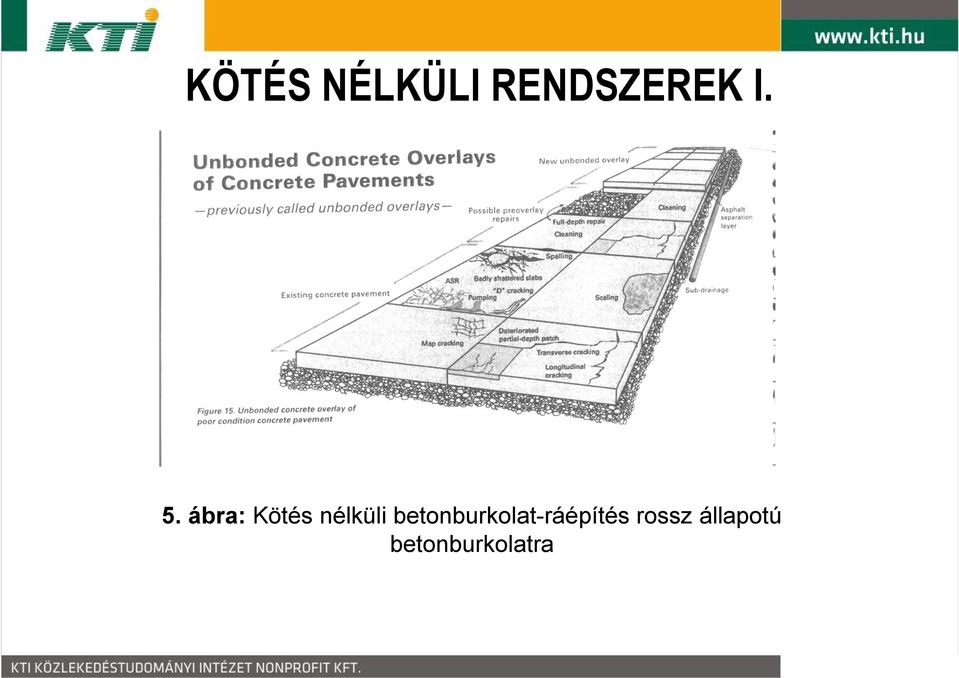

9 KÖTÉS NÉLKÜLI RENDSZEREK I. 5. ábra: Kötés nélküli betonburkolat-ráépítés rossz állapotú betonburkolatra

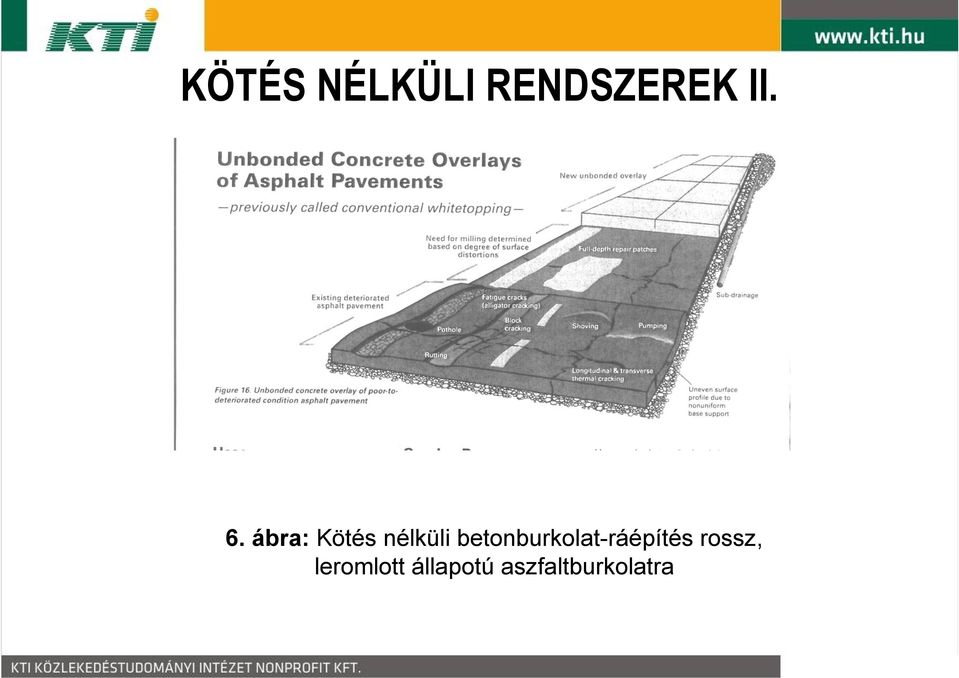

10 KÖTÉS NÉLKÜLI RENDSZEREK II. 6. ábra: Kötés nélküli betonburkolat-ráépítés rossz, leromlott állapotú aszfaltburkolatra

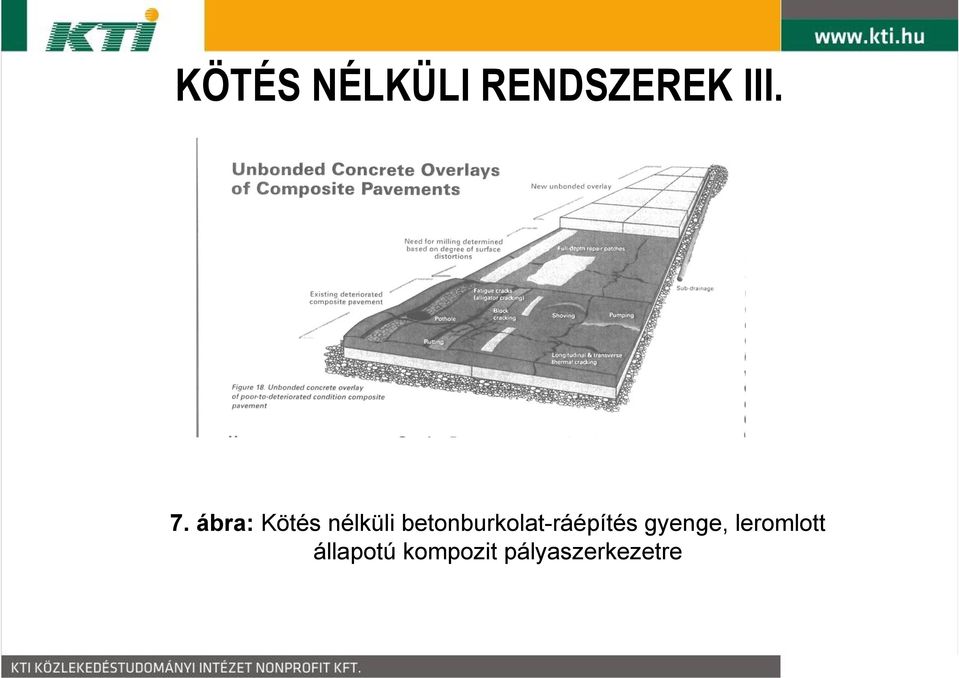

11 KÖTÉS NÉLKÜLI RENDSZEREK III. 7. ábra: Kötés nélküli betonburkolat-ráépítés gyenge, leromlott állapotú kompozit pályaszerkezetre

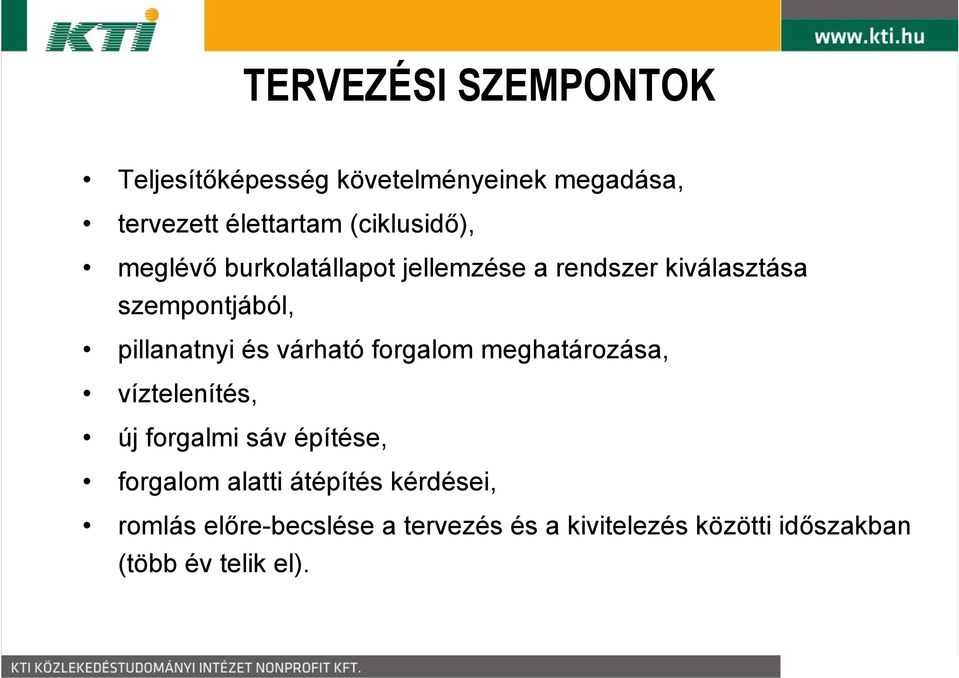

12 TERVEZÉSI SZEMPONTOK Teljesítőképesség követelményeinek megadása, tervezett élettartam (ciklusidő), meglévő burkolatállapot jellemzése a rendszer kiválasztása szempontjából, pillanatnyi és várható forgalom meghatározása, víztelenítés, új forgalmi sáv építése, forgalom alatti átépítés kérdései, romlás előre-becslése a tervezés és a kivitelezés közötti időszakban (több év telik el).

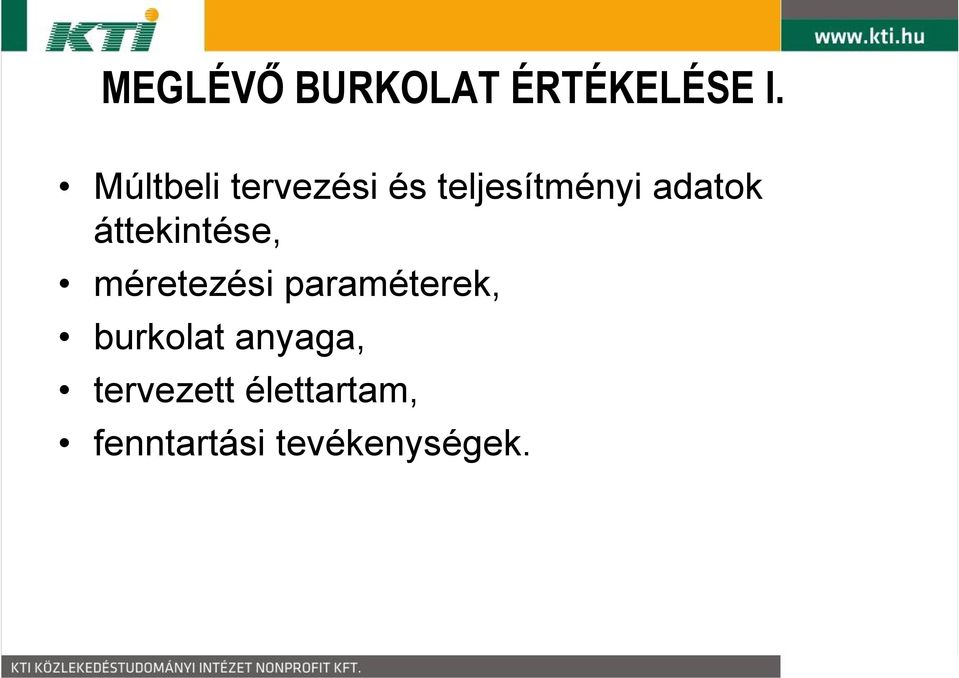

13 MEGLÉVŐ BURKOLAT ÉRTÉKELÉSE I. Múltbeli tervezési és teljesítményi adatok áttekintése, méretezési paraméterek, burkolat anyaga, tervezett élettartam, fenntartási tevékenységek.

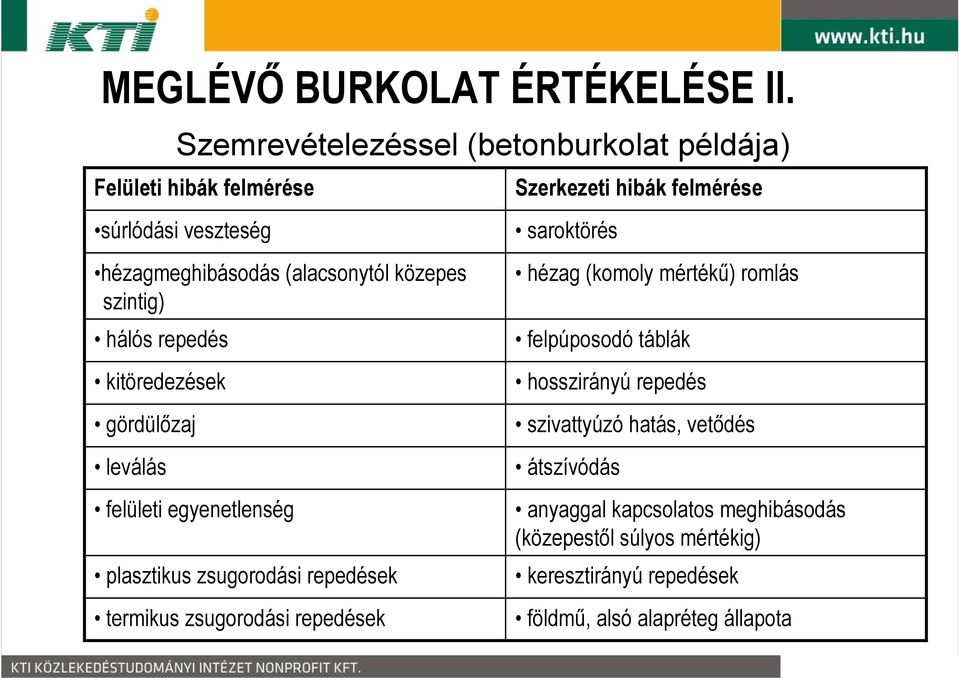

14 MEGLÉVŐ BURKOLAT ÉRTÉKELÉSE II. Szemrevételezéssel (betonburkolat példája) Felületi hibák felmérése súrlódási veszteség hézagmeghibásodás (alacsonytól közepes szintig) hálós repedés kitöredezések gördülőzaj leválás felületi egyenetlenség plasztikus zsugorodási repedések termikus zsugorodási repedések Szerkezeti hibák felmérése saroktörés hézag (komoly mértékű) romlás felpúposodó táblák hosszirányú repedés szivattyúzó hatás, vetődés átszívódás anyaggal kapcsolatos meghibásodás (közepestől súlyos mértékig) keresztirányú repedések földmű, alsó alapréteg állapota

15 MEGLÉVŐ BURKOLAT ÉRTÉKELÉSE III. Magminták és helyeiknek vizsgálata - vastagság, - tömörség, - alsó pályaszerkezeti rétegek és földmű, - hibák helye, típusa, mérete, súlyossága és oka.

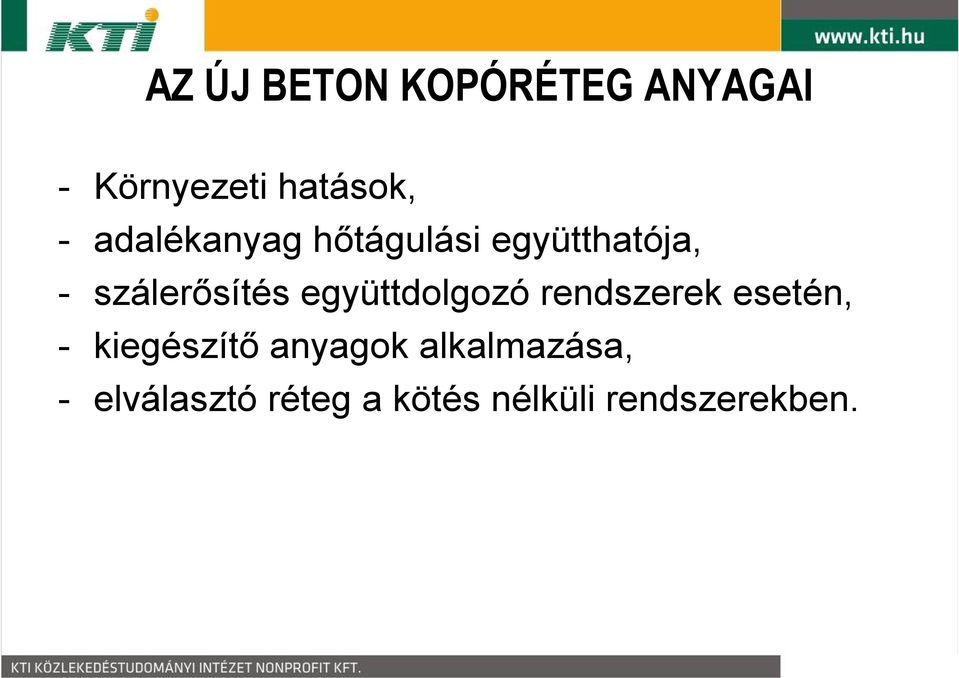

16 AZ ÚJ BETON KOPÓRÉTEG ANYAGAI - Környezeti hatások, - adalékanyag hőtágulási együtthatója, - szálerősítés együttdolgozó rendszerek esetén, - kiegészítő anyagok alkalmazása, - elválasztó réteg a kötés nélküli rendszerekben.

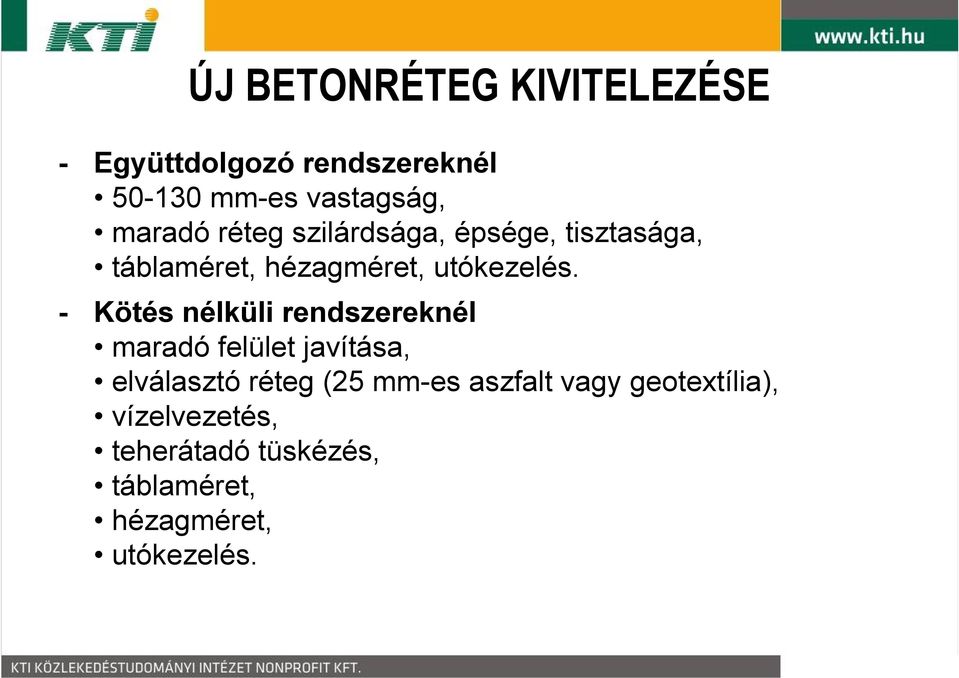

17 ÚJ BETONRÉTEG KIVITELEZÉSE - Együttdolgozó rendszereknél mm-es vastagság, maradó réteg szilárdsága, épsége, tisztasága, táblaméret, hézagméret, utókezelés. - Kötés nélküli rendszereknél maradó felület javítása, elválasztó réteg (25 mm-es aszfalt vagy geotextília), vízelvezetés, teherátadó tüskézés, táblaméret, hézagméret, utókezelés.

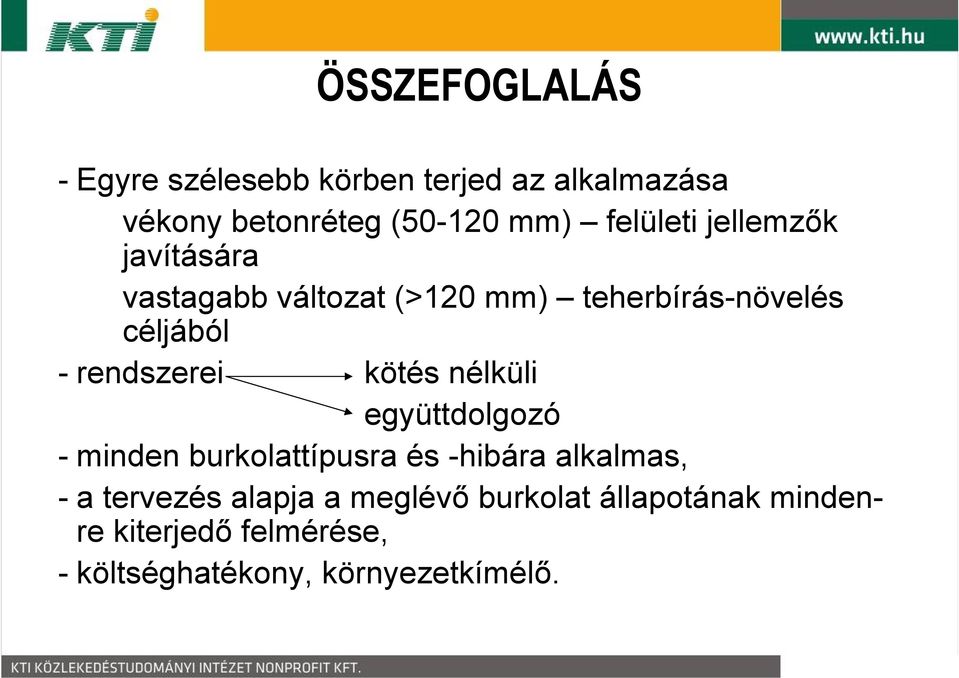

18 ÖSSZEFOGLALÁS - Egyre szélesebb körben terjed az alkalmazása vékony betonréteg ( mm) felületi jellemzők javítására vastagabb változat (>120 mm) teherbírás-növelés céljából - rendszerei kötés nélküli együttdolgozó - minden burkolattípusra és -hibára alkalmas, - a tervezés alapja a meglévő burkolat állapotának mindenre kiterjedő felmérése, - költséghatékony, környezetkímélő.
