Budapest - Esztergom vv. Északi vasúti Duna-híd korszerűsítése Tervezés. 4. Hídműhely Szimpózium - Épülő, szépülő hídjaink Budapesten

Átírás

1 Tervezés 4. Hídműhely Szimpózium - Épülő, szépülő hídjaink Budapesten

2 DÖNTÉSELŐKÉSZÍTŐ TANULMÁNY ( ) TERVEZÉSI SZEMPONTOK: Szerkezeti kialakítás Jelenlegi: kéttámaszú szerkezetek Tervezett: folytatólagos szerkezet Alépítmények ellenőrzése Pillérvizsgálatok Talajmechanika Ellenőrző statika Híd helye sebesség Távlati közúti híd helye Egyvágányú, vagy kétvágányú szerkezet Hajózási űrszelvény

3 DÖNTÉSELŐKÉSZÍTŐ TANULMÁNY ( ) Nyomvonal meghatározása:

4 DÖNTÉSELŐKÉSZÍTŐ TANULMÁNY ( ) Szerkezeti kialakítás:

5 DÖNTÉSELŐKÉSZÍTŐ TANULMÁNY ( ) Szerkezeti kialakítás: A változat

6 DÖNTÉSELŐKÉSZÍTŐ TANULMÁNY ( ) Szerkezeti kialakítás: B változat

7 DÖNTÉSELŐKÉSZÍTŐ TANULMÁNY ( ) Szerkezeti kialakítás: C változat

8 Szerkezeti kialakítás: ENGEDÉLYEZÉSI TERV (2001) Folytatólagos:7x93,00+22,40 m Edilon pálya kis szerk. magasság Fékező erő: 6000 kn Egyedi sindilatációs szerkezetek Domború ív a hídon Közforgalmú járda és kerékpárút Közművek a hídon

9 ENGEDÉLYEZÉSI TERV (2001)

10 ENGEDÉLYEZÉSI TERV (2001)

11 TENDER TERV ( ) Változás az engedélyezési tervhez képest: - Magyar és angol nyelvű dokumentáció - Pontosabb súlyszámítások - Öbölági és Váci úti szerkezetek felújítása

12 TENDER TERV ( )

13 KIVITELI TERV (2007) A Hídépítő Zrt. vezette ÉSZAKI HÍD 2005 konzorcium megbízásából cégünk, az MSc Kft. készíti az Északi vasúti Duna-híd korszerűsítésének kiviteli terveit Generáltervező: - Északi vasú Duna-híd - Öbölági híd vasúti terhet viselő része Vasúttervezés: -Vasúti pálya -MÁV kábelek, vezetékek -Hajózási jelzések Közműtervezés: - Víz, gáz és csatorna - Közvilágítás - ELMŰ (10 kv és 120 kv) Műtárgytervezés: - A, B és D j. műtárgyak - C j. műtárgy konzoljai

14 KIVITELI TERV ( ) Eltérések az engedélyezési tervhez képest: A gyári rúdbekötések hegesztettek, a helyszíniek feszített csavarosak Szélesebb Edilon vályú, vezető sin helyett hegesztett T elem Fékező erő a hídfőkre hárítva, Maurer sarurendszer Bárczy-féle olajleválasztós víznyelők Öbölági hídon az ortotróp pályalemez új hossztartókkal egybeépítve készül

15 Hálózat i m a ga sság: KIVITELI TERV (2007) Keresztmetszetek: Haszn os szélesség: 2000 Has n os s élesség : o h osszt a r t ók t en gelyt ávolsága

16 KIVITELI TERV ( ) Saruk: A hagyományos értelembe vett fix saru nélküli támaszrendszer: sík felületen csúszó saruk hengeres csúszófelületű saruk hidraulikus féktámaszok elasztomer ütközők Megkívánt mozgástartomány: ±170 mm Maximális reakcióerők: I. hídfő 5200 kn II. pillér kn III.-VI. pillér kn VII. pillér kn VIII. pillér 7000 kn IX. hídfő 1400 kn

17 Hídfők átépítése: KIVITELI TERV (2007)

18 KIVITELI TERV ( ) TOVÁBBI TERVEZÉSI FELADATOK: Technológia jellegű tervek Bontási és szerelési fázisok Emelési segédszerkezetek Ideiglenes alátámasztó szerkezetek Parti jármok, behúzó pálya Szerelő- és mázoló állványok Kiegészítő munkák az Öbölági és a Váci út feletti hidakhoz Részletes szemrevételezéses hídvizsgálat Acélszerkezetek részletes korróziós állapotfelmérése Kiegészítő tervek készítése a bontás után feltárt hibák javításához Tervezői művezetés Próbaterhelési számítások Megvalósulási tervek

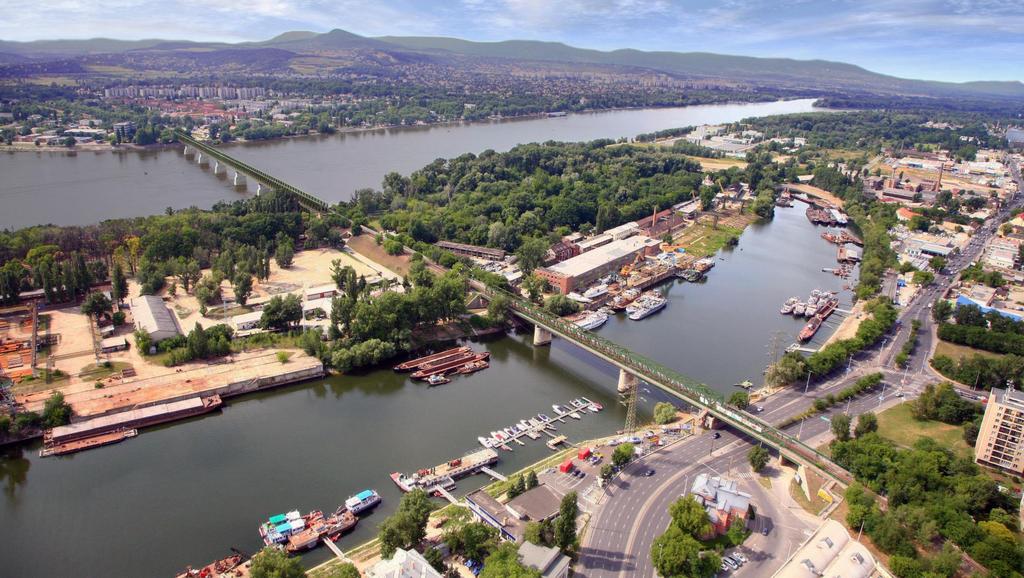

19 KIVITELI TERV (2007) Őszre ilyen lesz:

20 Köszönöm megtisztelő figyelmüket. Kikina Artúr
