1 AZ M0 DÉLI SZEKTOR BŐVÍTÉSÉNEK SPECIÁLIS MÉLYALAPOZÁSI MUNKÁI Varsányi Tamás főmérnök / HBM Kft.

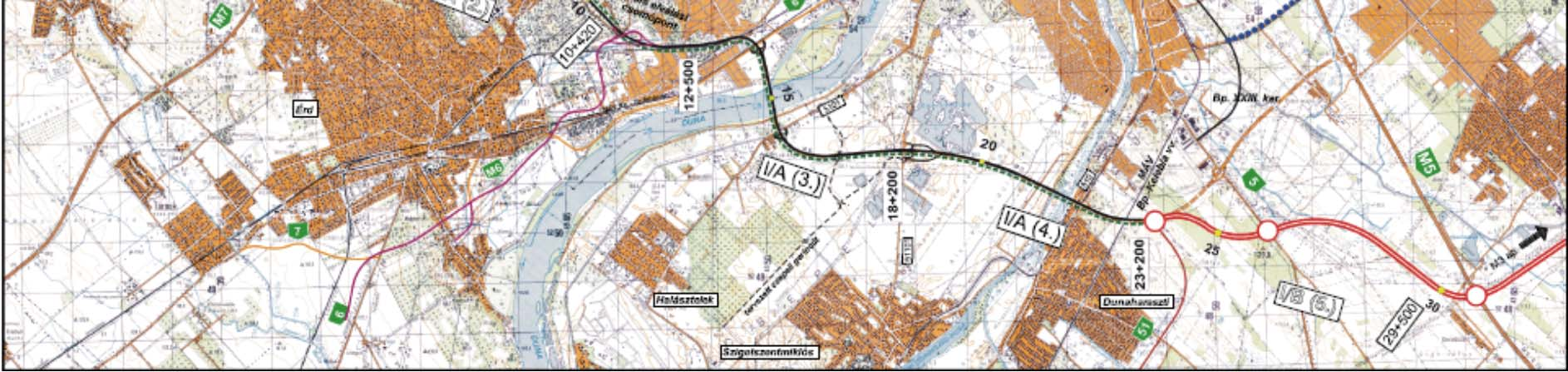

2 BEVEZETÉS A meglévő M0 körgyűrű 2x2 szűk forgalmi sávról 2x3+leálló sávra bővül az 51 sz. főút és az M6 autópálya közötti 11 km -es szakaszon. M6 51 sz. főút közötti szakasz

3 BEVEZETÉS A HBM Kft. öt műtárgy, köztük két Duna híd mélyalapozási munkáit végzi. 3.07/2 műtárgy 3.08/2 műtárgy Hárosi Duna híd, 3.2/2 műtárgy Soroksári Duna híd

4 A PROJEKT FŐBB MENNYISÉGEI 6 db hagyományos, öt cölöpös próbacölöp csoport, CFA és zagymegtámasztásos fúrt technológiával 3 db VUIS rendszerű, osztott próbacölöp, zagymegtámasztásos fúrt technológiával 18 db 600mm átmérőjű vízről levibrált acél csőcölöp m2 600mm vastagságú résfal fm 1.200mm átmérőjű, zagymegtámasztásos fúrt cölöp szárazföldön fm 1.200mm átmérőjű, zagymegtámasztásos fúrt cölöp vizen 300 és 400 fm 800mm és 1200mm átmérőjű folyamatos spirállal fúrt (CFA) cölöp

5 PRÓBACÖLÖPÖZÉS 2010 október novemberi időszakban Duna hidaknál VUIS rendszerű, imitált, osztott próbacölöpök Változatos talajkörnyezet 3.07/2 műtárgy -8,0m en kezdődő repedezett mészkő réteg felső síkja alatt 2,0m ig védőcső, alatta víz megtámasztás Városi környezet, szűk munkaterületek organizáció

6 PRÓBACÖLÖPÖZÉS Alsó rész nyomórúdról, elválasztó és terhelő lapon át nyomó igénybevétel Felső rész sajtót lehorgonyzó vasszerelésről húzó igénybevétel

7 PRÓBACÖLÖPÖZÉS nyomórúd VUIS cső

8 PRÓBACÖLÖPÖZÉS elválasztó és terhelő lap lehorgonyzó vasszerelés

9 PRÓBATERHELÉS 3.08/2 műtárgy Öt cölöpös próbaterhelés kn vizsgálati teher

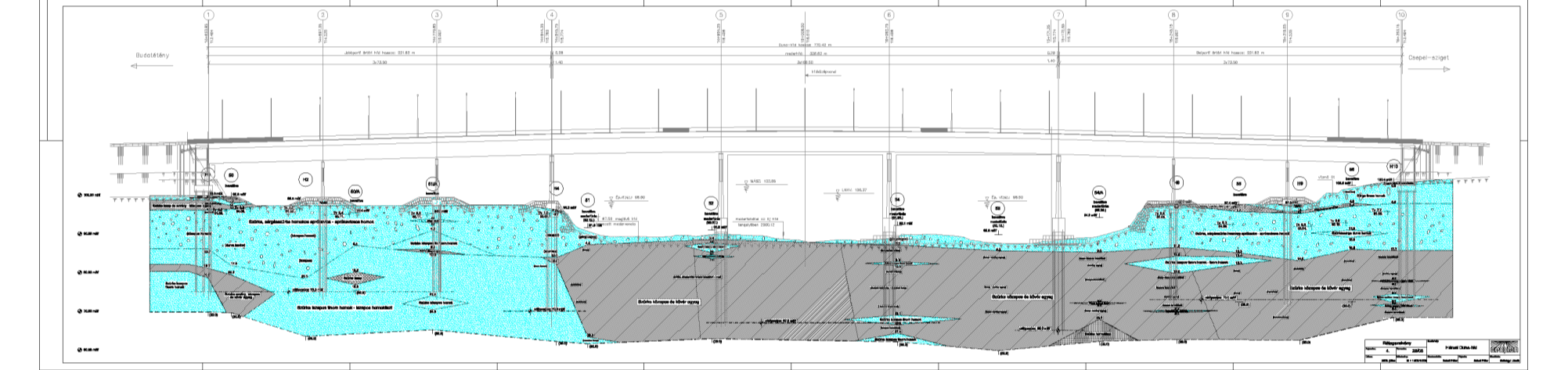

10 HÁROSI DUNA HÍD Parti pillérek: 990 fm 1200 fúrt cölöp DUNA Vibrált acél csőcölöpök Homokos iszap Háttöltés Résfal Iszapos homok Kemény agyag Vízi pillérek: fm 1200 fúrt cölöp Háttöltés Résfal

11 VIBRÁLT ACÉL CSŐCÖLÖPÖK 24m hossz, 8m befogás az agyagrétegbe 22m hossz, 6m befogás az agyagrétegbe Kéregelem alap Irányító árboc

12 VIBRÁLT ACÉL CSŐCÖLÖPÖK és 7. számú vízi pilléreknél Kéregelemek alátámasztása, alaprajzi pozíció biztosítása Érdekességek: Pontra állás bárkával Víz alatti visszavágás ipari búvárokkal 3 db / nap teljesítmény Munkafolyamat: Fűzőcső elhelyezés ( vibrátor csatlakozatás, függőlegesbe állítás) Csövek megfogása Pontra állás Verés Függőlegesség, pozíció tűrésen belül

13 VIBRÁLT ACÉL CSŐCÖLÖPÖK 12t vibrátor kiszolgáló bárka fűzőcső csőcölöp

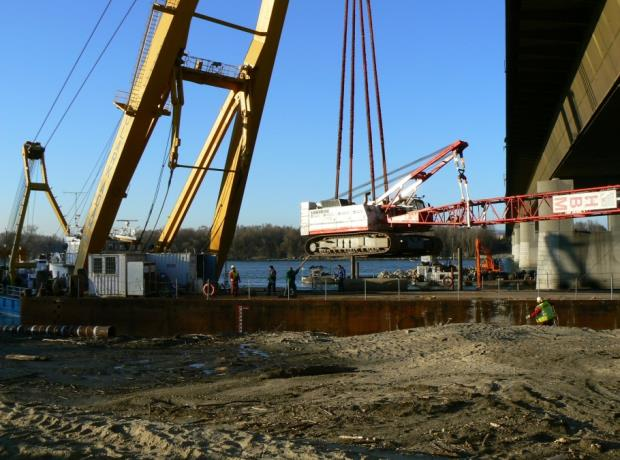

14 VIBRÁLT ACÉL CSŐCÖLÖPÖK Clark Ádám 200t úszódaru

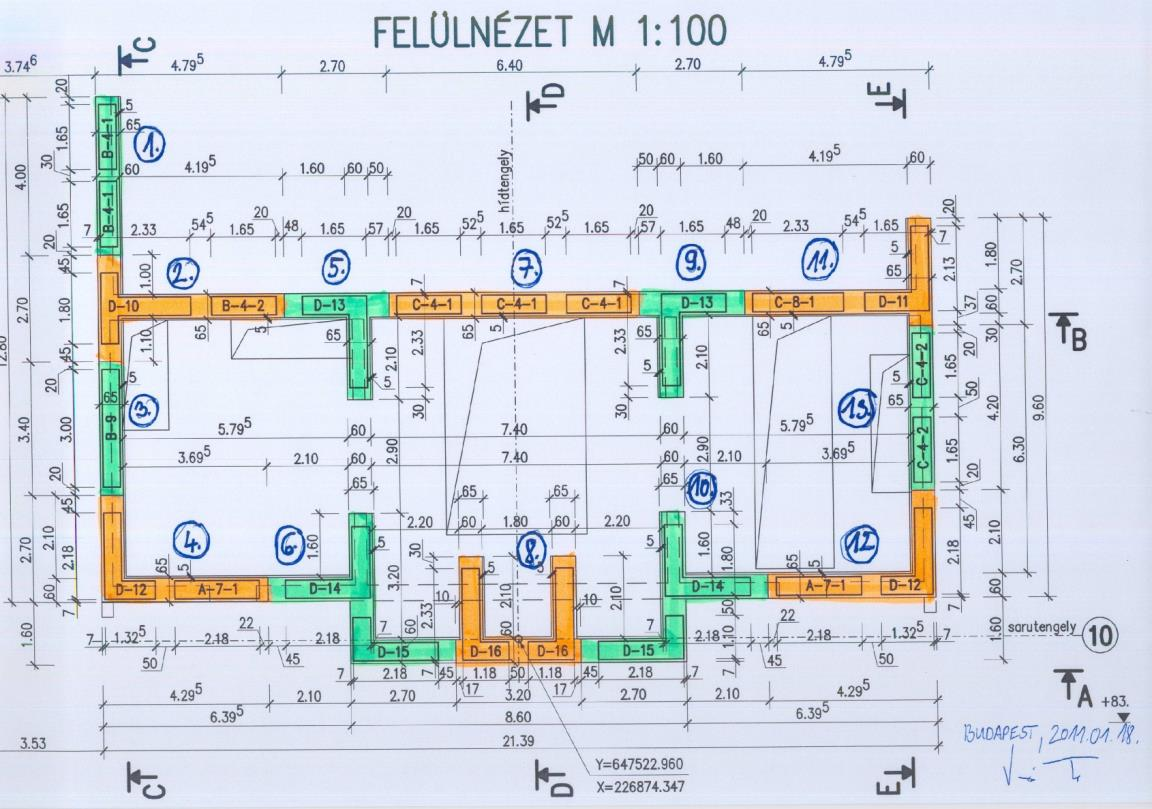

15 - 30m résmélység RÉSFAL ÉPÍTÉS - Réstábla méret: m 2 - Napi bedolgozott beton: m 3-24 órás munkavégzés - Szűk munkaterület ( organizációs tervezés ) - Sarokmerev doboz szerkezet, hídfőt is alkotja - Armatúrák összekapcsolása hajtűvasakkal - Páros emelés

16 RÉSFAL ÉPÍTÉS

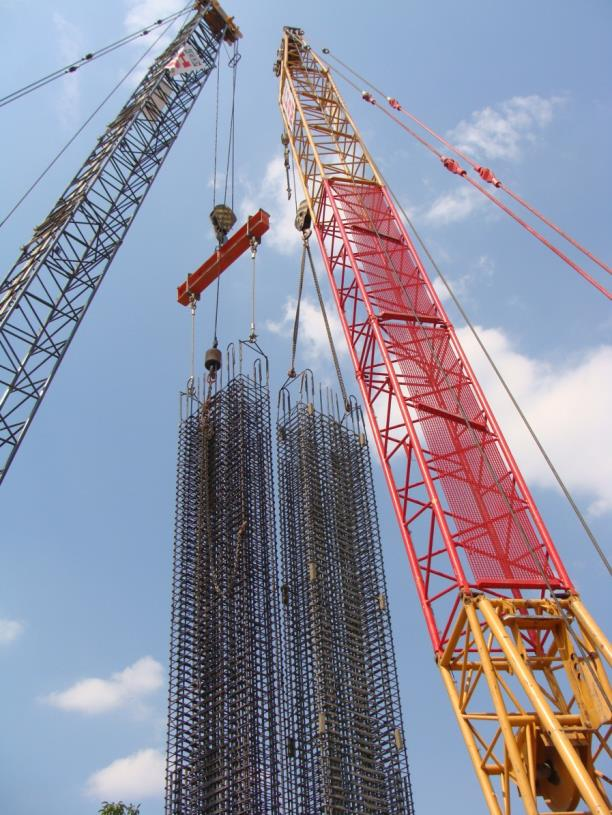

17 RÉSFAL ÉPÍTÉS

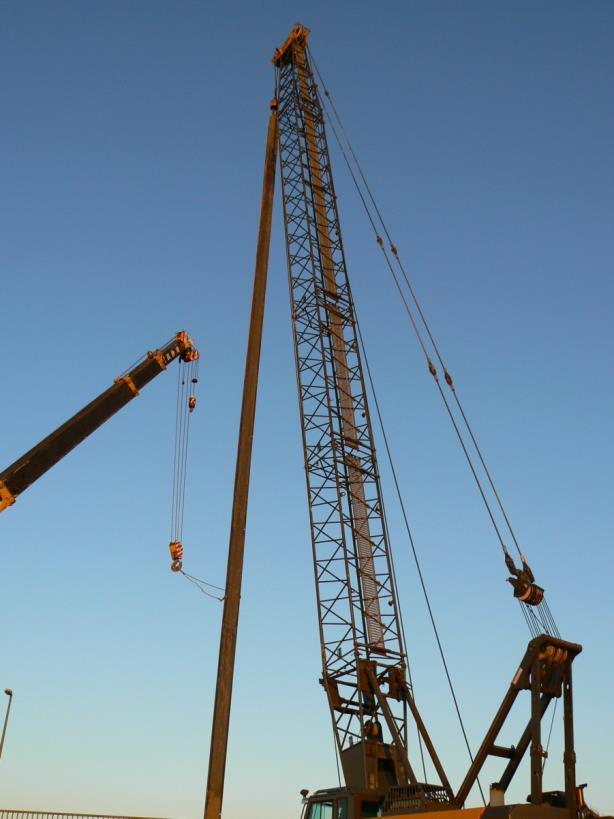

18 RÉSFAL ÉPÍTÉS

19 FÚRT VÍZI CÖLÖPÖK Fúrópontonról 42 db, D=1200mm, h=25-28m, védőcső és zagy megtámasztással Fúróponton berendezése, egyensúlya Duna vízállása iránycső, és zsalucső hosszakhoz Iránycső elhelyezés: búvárok, geodézia, ponton, vibrátorral, 2,0m befogással Zsalucső: alja az iránycső alsó sík alatt 2,0m (visszahúzás, kimosódás) Fúrás: fúródob (hosszú), kőzetfúró spirál Kifúrt föld ürítése konténerekbe Betonozás pumpával Pozíció 0-5 cm eltérés, betonszint terv szerint

20 FÚRT VÍZI CÖLÖPÖK

21 FÚRT VÍZI CÖLÖPÖK betonozócső rakat kiszolgáló daru vibrátor + tápegység cölöpözőgép földtároló konténer

22 FÚRT VÍZI CÖLÖPÖK bárkahíd zagykádak homokleválasztó zagykádak betonszivattyú előregyártott armatúra, rászerelt zsalucsővel

23 FÚRT VÍZI CÖLÖPÖK Iránycső, Duna vízálláshoz igazított hossz hosszított fúródob (szerszámcsere)

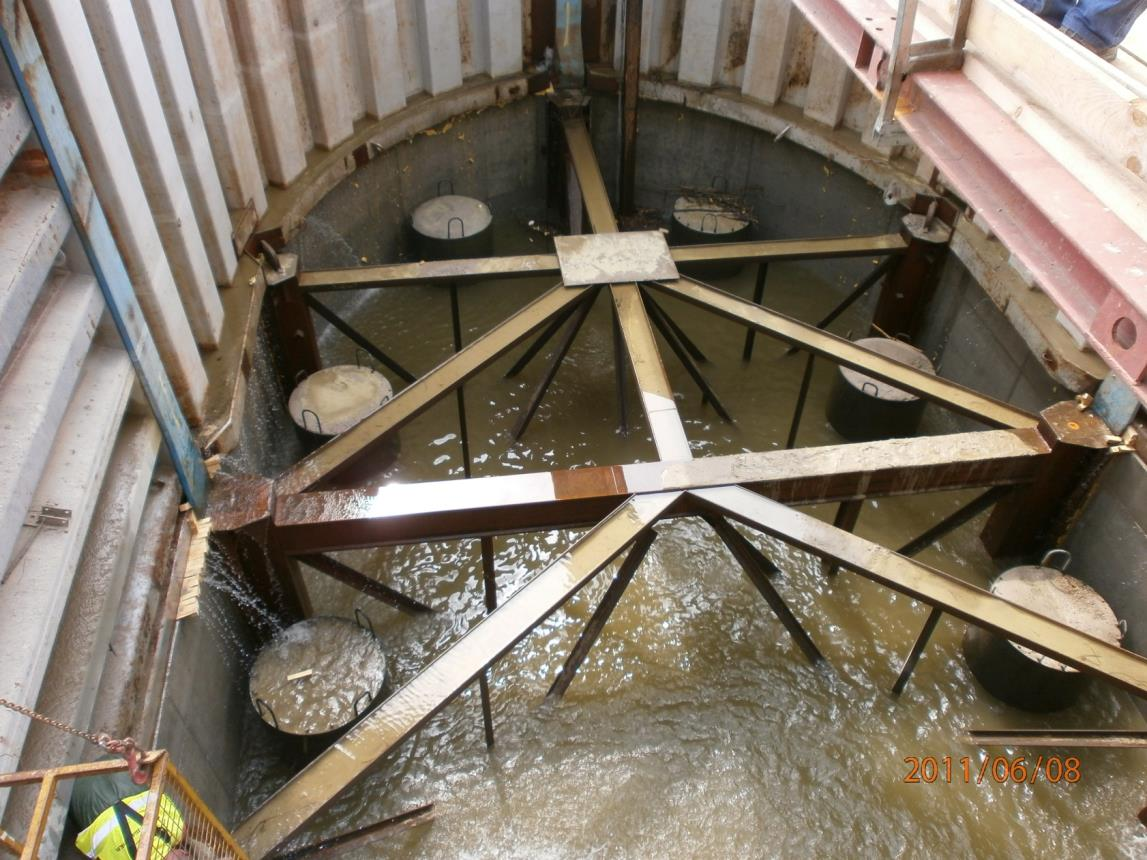

24 FÚRT VÍZI CÖLÖPÖK

25 SOROKSÁRI DANA HÍD Parti pillérek: 560 fm fúrt cölöp Vízi pillérek: 640 fm fúrt cölöp, műszigetről készítve DUNA Ártéri híd Kemény agyag Hídfő, fúrt cölöpök

26 SOROKSÁRI DANA HÍD

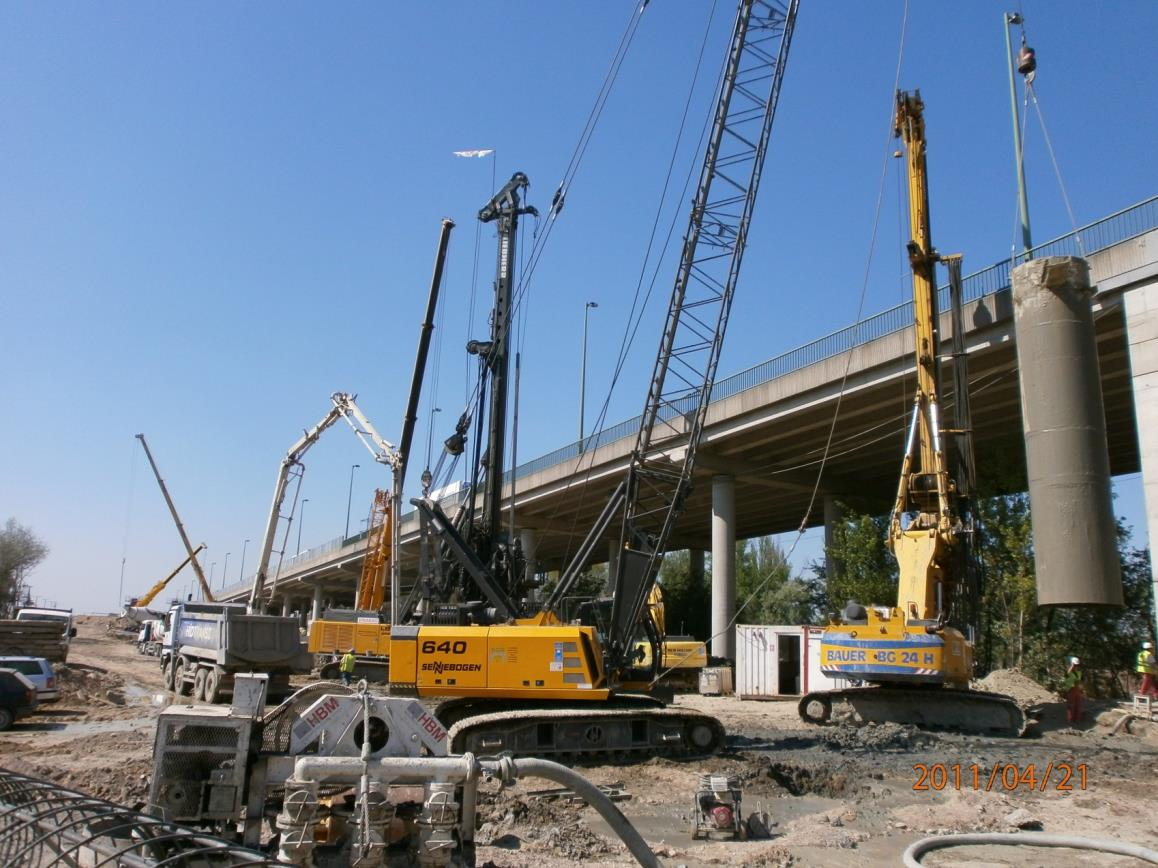

27 3.08/2 MŰTÁRGY 2 hídfő, 3 pillér, 400 fm CFA cölöp Vasútvonal 6 sz. főút Mészkő Iszapos homok, homokos kavics

28 3.08/2 MŰTÁRGY 120 kv távvezeték betonszivattyú e.gy. armatúra cölöpözőgép 6 sz. főút

29 3.2/2 MŰTÁRGY 2 hídfő, 2 pillér, 400 fm 800 CFA cölöp Halásztelki út Homokos kavics, kavicsos homok

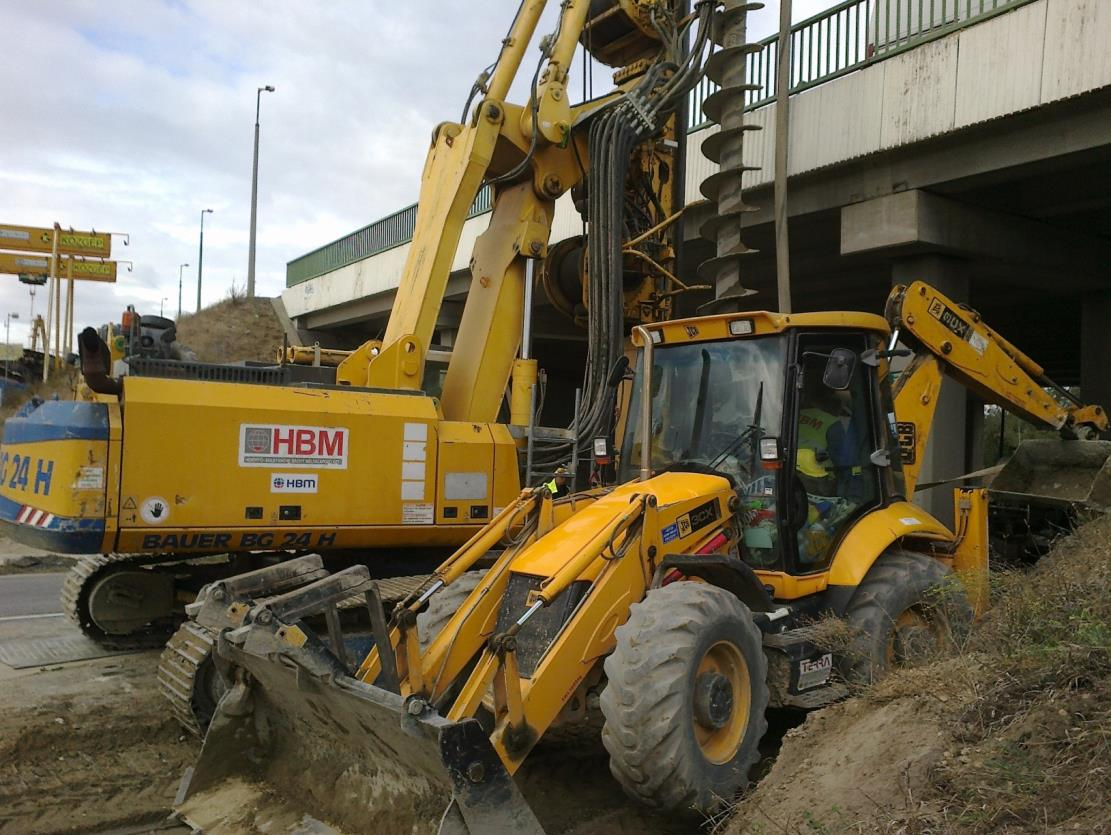

30 3.2/2 MŰTÁRGY meglévő 3.2 műtárgy

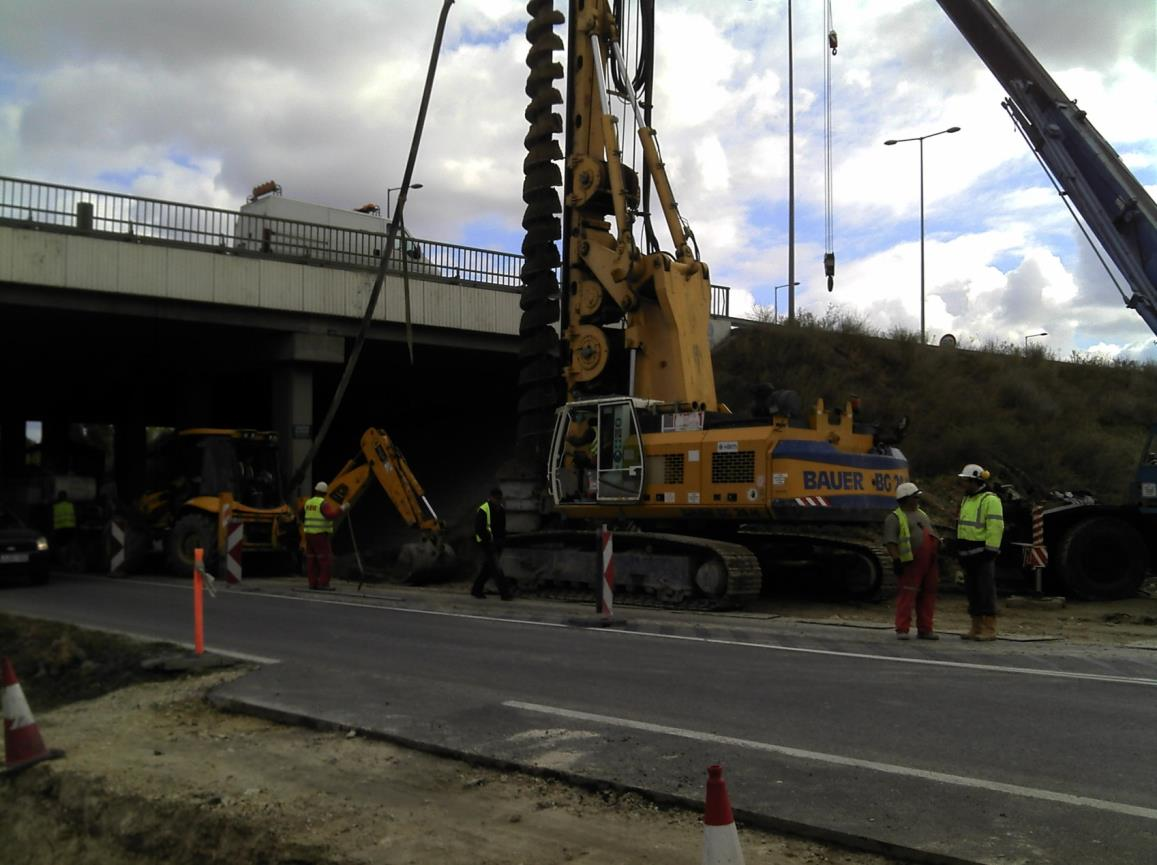

31 3.2/2 MŰTÁRGY

32 3.07/2 MŰTÁRGY 2 hídfő, 11 támasz, fm fúrt cölöp Út Vasútvonal Nagytétényi út Repedezett, kemény mészkő Fúrás védőcső és víz megtámasztással Áttervezés alatt

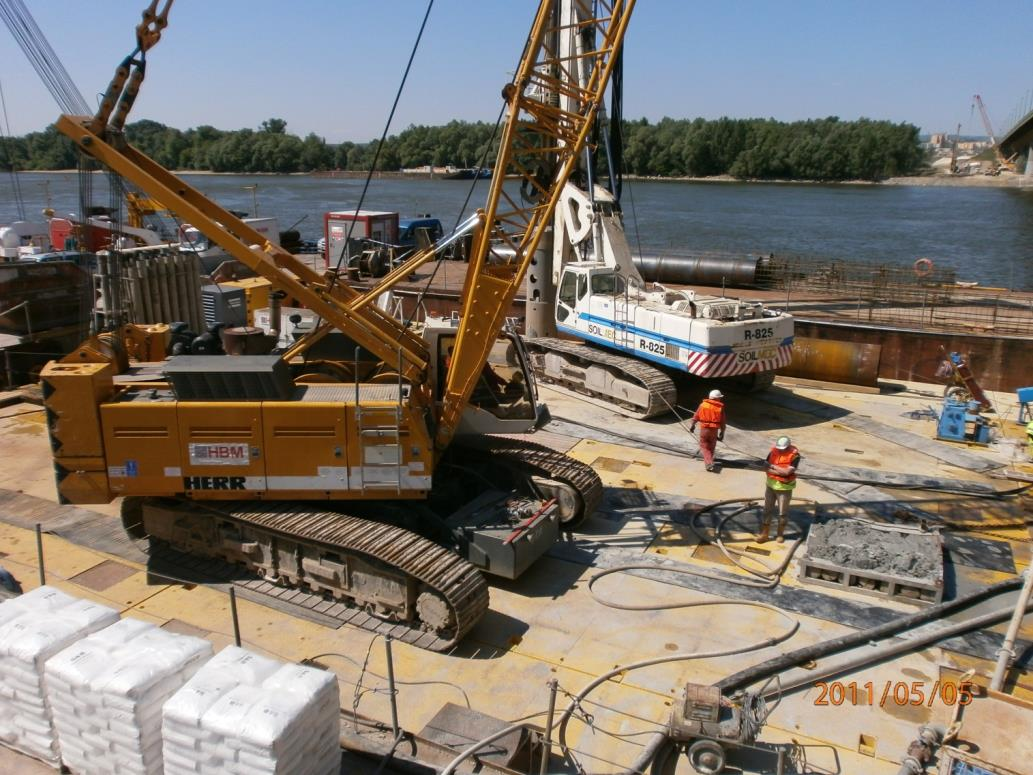

33 KÖSZÖNÖM A FIGYELMET!
