1 Hídépítés 3. előad adás Kis LászlL szló 2012.

2 Előadás vázlat Acélszerkezetű vasúti hidak Vasúti hidak szerkezetének fejlődése Nyíltpályás vasúti hidak Zártpályás vasúti hidak Gerinclemezes vasúti gerendahidak Rácsos vasúti gerendahidak Vasúti ívhidak 2

3 Szerkezeti kialakítás fejlődése I. Befolyásoló tényezők Térben együttdolgozó szerkezetek (pl.: ferdekábeles hidak, szekrény keresztmetszet, ortotróp pályaszerkezet és gerincek stb.) Számítógépek alkalmazása a méretezési eljárásban (pl.: ortotróp lemezek, VEM) Élettartamra való tervezés (fáradás) Növelt folyáshatárú acélok S420NL, S460ML (ridegtörés, hegesztés technológia) Műanyagok alkalmazása (saruk, pályaburkolatok) 3

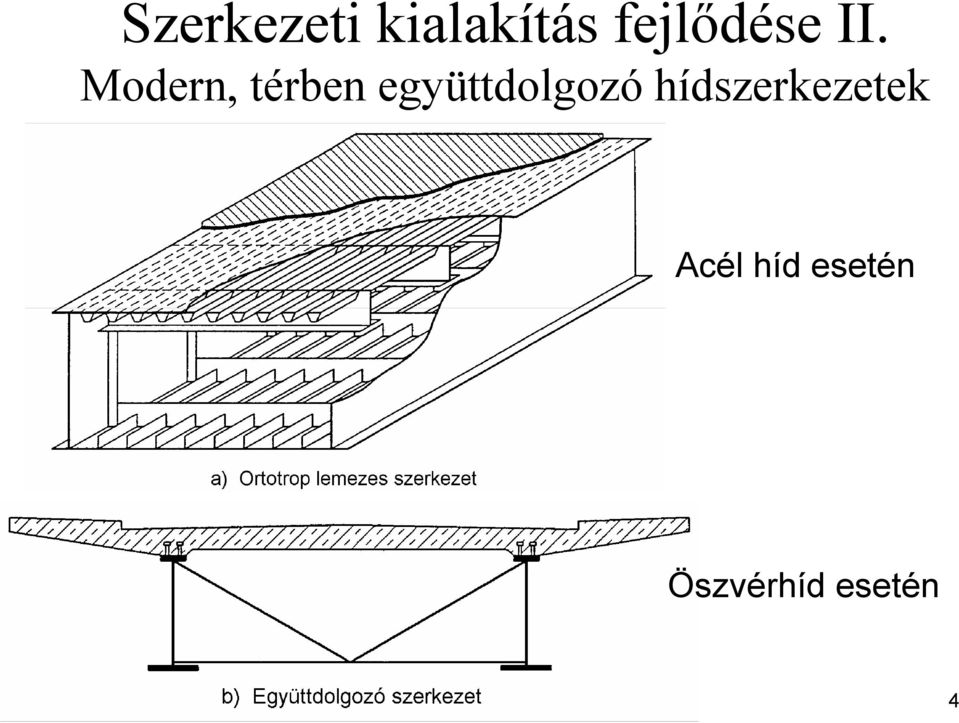

4 Szerkezeti kialakítás fejlődése II. Modern, térben együttdolgozó hídszerkezetek Acél híd esetén Öszvérhíd esetén 4

5 Szerkezeti kialakítás fejlődése III. 5

6 Szerkezeti kialakítás fejlődése IV. Alsópályás, merevítőtartós (Langer-tartó) ívhíd 6

7 Szerkezeti kialakítás fejlődése V. Alsópályás rácsos vasúti híd 7

8 Szerkezeti kialakítás fejlődése VI. Pálya és főtartó együttdolgozása a) kereszttartók torzulása az övek megnyúlása következtében; b) együttdolgozás végső merev tárcsákkal; c) együttdolgozás ortotrop acél pályalemezzel 8

9 Vasúti hidak osztályozása pályaszerkezet alapján I. Nyíltpályás hidak: A vasúti felépítményt gerendatartók támasztják alá. a) keresztaljas, b) hosszaljas, c) magánaljas. II. Zártpályás hidak: A vasúti felépítményt pályalemez támasztja alá. 1. Zúzottkőágyazatos hidak a) Az ágyazatot alátámasztó lemez (teknő) egyúttal az áthidaló szerkezet is (pl. kavicságyas teknőhíd), b) Az ágyazatot alátámasztó lemez (teknő) elsősorban az ágyazat alátámasztására szolgál, de az alátámasztó gerendatartókkal együttdolgozhat. 2. Közvetlen sínleerősítésű hidak: zártpályás, de ágyazat nélküli szerkezetek. a) A sínt közvetlenül az áthidaló lemezszerkezetre erősítik, b) A sín terhét viselő lemez az alátámasztó gerendatartókkal együttdolgozik, de nem önálló áthidaló szerkezet. 9

10 Nyíltpályás vasúti hidak I. Vágány-alátámasztás Pályatartók Hossztartó bekötés Hossztartó-szélrács Féktartó és együttdolgozás a főtartókkal 10

11 Nyíltpályás vasúti hidak II. Vágány-alátámasztás 1. Hídfás vasúti híd keresztmetszete 11

12 Nyíltpályás vasúti hidak III. Vágány-alátámasztás 2. Hídfa csavar Felső övlemez nélküli szegecselt hossztartó Hídfacsavar elhelyezése szegecslyukban 12

13 Nyíltpályás vasúti hidak IV. Hídfa alátámasztása a hossztartókon központosító léc 13

14 Nyíltpályás vasúti hidak V. Hídfa megtámasztás főtartókra központosító léc 14

15 Nyíltpályás vasúti hidak VI. Pályatartók (hossztartók) A támaszsüllyedés meghatározása a) egyvágányú hidak b) kétvágányú hidak Hossztartók pontosabb számítása a) mértékadó tartópontok; b) az MF1 mezőnyomaték hatásábrái; c) az MS1 támasznyomaték hatásábrái, ahol κ=0,005 gyakorlatilag fix alátámasztású tartót jelent κ=e I/L 3 c 15

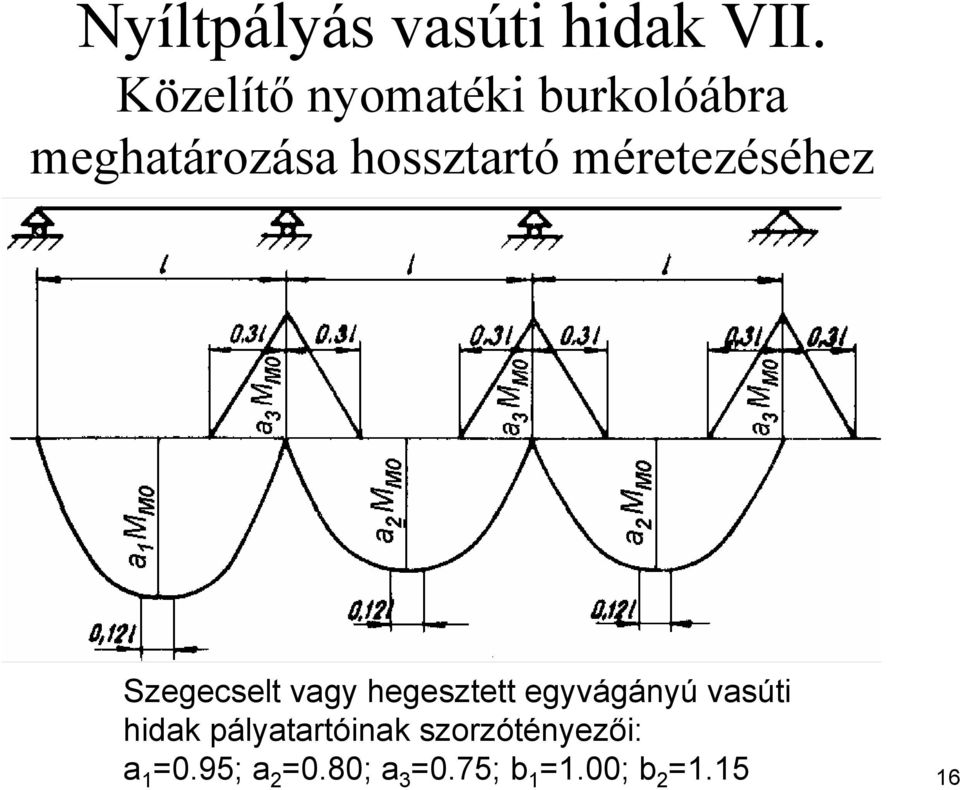

16 Nyíltpályás vasúti hidak VII. Közelítő nyomatéki burkolóábra meghatározása hossztartó méretezéséhez Szegecselt vagy hegesztett egyvágányú vasúti hidak pályatartóinak szorzótényezői: a 1 =0.95; a 2 =0.80; a 3 =0.75; b 1 =1.00; b 2 =

17 Nyíltpályás vasúti hidak VIII. Hossztartó bekötés Hossztartó bekötések két átkötő lemezzel és színelő felső övvel Hossztartó bekötések két átmenő (átkötő) hevederrel és süllyesztett hossztartókkal 17

18 Nyíltpályás vasúti hidak IX. Hossztartó bekötések átkötő lemezzel és konzollal Feszültségszámítás negatív támasznyomatéknál A szerelési illesztések elrendezése a hossztartókapcsolatok gyári elkészítése esetén 18

19 Nyíltpályás vasúti hidak X. Hossztartó bekötések az alsó övben tompavarratokkal a) átkötő lemezek a felső övben; b) kereszt alakú lemez a felső övben Hossztartó-kapcsolat két kereszt alakú lemezzel 19

20 Nyíltpályás vasúti hidak XI. Övlemezek kialakítása 20

21 Nyíltpályás vasúti hidak XII. Hossztartó-szélrács Hossztartók szélrácsrendszerei, Keresztmetszeti kialakításai 21

22 Nyíltpályás vasúti hidak XIII. Féktartó és együttdolgozás 1. A főtartó és hossztartó akaratlan (véletlen) együttdolgozása Féktartók a hossztartó-szélrács síkjában 22

23 Nyíltpályás vasúti hidak XIV. Féktartó és együttdolgozás 2. A főtartó és a hossztartó akaratlan együttdolgozása (elv) a) keresztmetszet; b) deformálatlan alaprajz; c) deformált alaprajz; d) közelítő számítás 23

24 Nyíltpályás vasúti hidak XV. Féktartó és együttdolgozás 3. A főtartó és hossztartó szándékos együttdolgoztatása A féktartók (BV) helye A főtartó és a hossztartó szándékos együttdolgoztatása (elv) a) keresztmetszet; b) deformálatlan alaprajz; c) deformált alaprajz Rácsos tartóként kialakított végtárcsa rendszere 24

25 Zárt építésű hídpálya I. Zúzottkő ágyazattal Acéllemezes pályaszerkezet ágyazatátvezetéssel Alsópályás, ágyazatátvezetéses, ferde gerincű híd, keresztirányú bordázattal Tehereloszlás együttdolgozó pálya esetén 25

26 Zárt építésű hídpálya II. Merevítő bordák kialakítása Folytatólagos hosszbordák kapcsolatai Az EN által vasúti hidakhoz ajánlott merevítő bordák kialakítása 26

27 Keresztirányú vízelvezetés Zárt építésű hídpálya III. Vízelvezetés Hosszirányú vízelvezetés a) keresztmetszet; b) hosszmetszet 27

28 Zárt építésű hídpálya IV. Acél hídpálya hosszbordák nélkül Dongalemezes hídpálya Teknőlemezes hídpálya a) a kereszttartónál; b) a teknőlemez közepén; 1 zúzottkő ágyazat; 2 szigetelés; 3 teknőlemez; 4 hossztartó; 5 kereszttartó; 6 víznyelő; 7 víznyelő folyóka 28

29 Zárt építésű hídpálya V. Közvetlen leerősítéssel 1:20 hajlású rugalmas sínlekötés a) acél pályalemezhez; b) betonlemezhez 29

30 Zárt építésű hídpálya VI. EDILON típusú közvetlen sínleerősítés 30

31 EDILON típusú közvetlen sínleerősítés 31

32 Zárt építésű hídpálya VIII. Ortotróp acéllemezes pályaszerkezet 32

33 Zárt építésű hídpálya IX. Együttdolgozó szerkezetű hídpálya előregyártott elemekből a) keresztmetszet; b) felülnézet; c) keresztirányú hézag (fuga) 33

34 Gerinclemezes vasúti gerendahidak I. Egynyílású (kéttámaszú) gerinclemezes tartók a) állandó tartómagassággal; b) a támasznál csökkentett tartómagassággal; c) hídsorozat külön alátámasztásokkal; d) hídsorozat ráültetéssel Folytatólagos tömör tartók változó tartómagassággal 34

35 Gerinclemezes vasúti gerendahidak II. Oldalirányú megtámasztás Vízszintes kihorgonyzás megoldási lehetőségei 35

36 Gerinclemezes vasúti gerendahidak III. Ívben fekvő süllyesztett pályás hidak (teknőhidak) Ívben fekvő felsőpályás híd 36

37 Gerinclemezes vasúti gerendahidak IV. Régi szerkezeti megoldású felsőpályás híd Keresztmetszet 37

38 Gerinclemezes vasúti gerendahidak V. Felsőpályás híd kisebb támaszközöknél Keresztmetszet 38

39 Gerinclemezes vasúti gerendahidak VI. Régi szerkezeti megoldású süllyesztett pályás híd (teknőhíd) a) felültetett szárnylemezzel; b) beépített pamlaglemezzel 39

40 Gerinclemezes vasúti gerendahidak VII. Süllyesztett pályás híd 33m támaszközzel 40

41 Gerinclemezes vasúti gerendahidak VIII. Acélpályás hidak (hossz- és keresztbordák) zúzottkő ágyazattal a) l=24,0m b) l=14,5m c) l=2 44,9m 41

42 Gerinclemezes vasúti gerendahidak IX. Szerkezeti részletek Szélrács-csomólemezek csatlakozása a) hozzáhegesztett ( rátett ) csomólemez; b) behegesztett ( kiváltó ) csomólemez 42

43 Gerinclemezes vasúti gerendahidak X. Helyszíni hegesztett illesztés és függőleges merevítések 43

44 Gerinclemezes vasúti gerendahidak XI. Övlemez-váltás a) vastagságváltozás; b) szélességváltozás; c) pót övlemez 44

45 KEMV 3. sz. híd 45

46 BKV Fogaskerekű vasút Művész utca 46

47 BKV Fogaskerekű vasút Művész utca 47

48 Hortobágy-híd Hortobágynál 48

49 Hortobágy-híd Mezőtúrnál 49

50 GYSEV Pinka-patak híd 50

51 GYSEV Pinka-patak híd 51
