1 SCHÖCK BOLE MŰSZAKI INFORMÁCIÓK NOVEMBER

2 SCHÖCK BOLE ÁTSZÚRÓDÁSI VASALÁS Schöck BOLE előnyei az építés helyszínén Egyszerű beépíthetőség A statikai igénybevétel szerint összeszerelt beépítéskész csapsor Biztos felfekvés az eltolható és állítható tartólábaknak köszönhetően Tervezett betontakarás betartása az integrált távtartóknak köszönhetően előnyei az előregyártó üzemben Kéregpanelekbe történő gyors beépítés A BOLE elemek a kéregpanelek vasalásakor akár utolsó lépésben is elhelyezhetők A szokásos előregyártási folyamat megszakítás nélkül haladhat Biztonságos felfekvés és a tervezett betontakarás betartása a távtartókkal ellátott, mozgatható tartólábaknak köszönhetően Stabil elhelyezhetőség a zsaluzaton

3 AZ ÖNÖK IGÉNYEI A MI MEGOLDÁSAINK BOLE -Standard Beépítés: az alsó vasalás elhelyezése után A betontakarás betartását a távtartók biztosítják Vasak biztonságosabb ellenőrzése és átvétele Beépítéskész Beépíthető az előregyártó üzemben és a helyszínen is. BOLE -O Beépítés: a teljes vasalás elhelyezése után Analóg más ismert rendszerekkel A Standard BOLE rendszernél valamivel körülményesebb beépítés Beépítéskész Beépíthető a helyszínen. BOLE -U Beépítés: az alsó födémvasalás elhelyezése előtt speciális távtartókkal Hasonló más ismert rendszerekhez Egyszerűen felpattintható műanyag távtartók mm betontakarás Beépíthető az előregyártó üzemben és a helyszínen. BOLE -G Beépítés: az előregyártó üzemben a teljes vasalás (térbeli ráccsal együtt) elhelyezése után Egyszerű szerelhetőség a térbeli rácsra történő felhelyezésnek köszönhetően Beépítéskész Beépíthető az előregyártó üzemben. 1

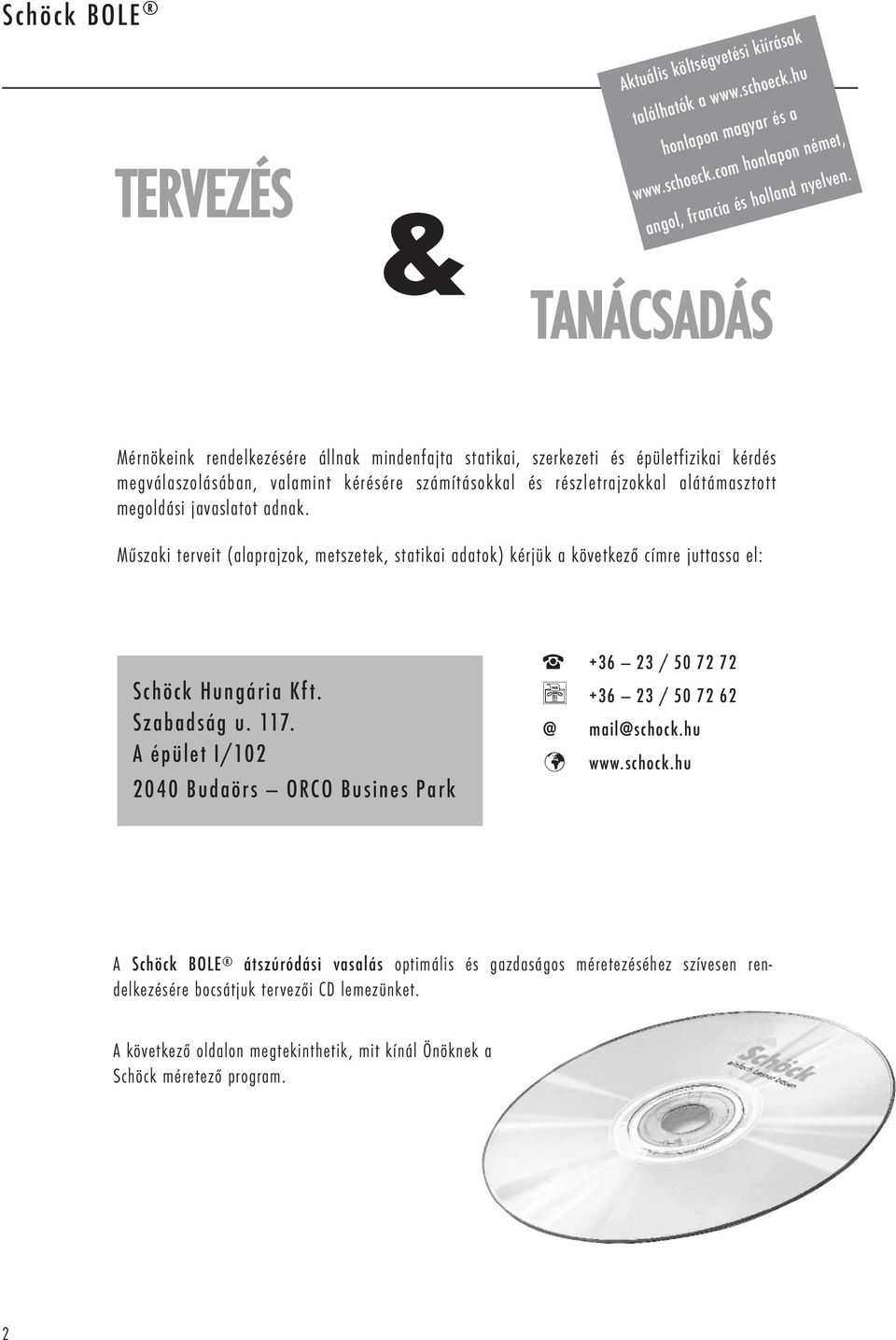

4 TERVEZÉS & Aktuális költségvetési kiírások találhatók a honlapon magyar és a honlapon német, angol, francia és holland nyelven. TANÁCSADÁS Mérnökeink rendelkezésére állnak mindenfajta statikai, szerkezeti és épületfizikai kérdés megválaszolásában, valamint kérésére számításokkal és részletrajzokkal alátámasztott megoldási javaslatot adnak. Műszaki terveit (alaprajzok, metszetek, statikai adatok) kérjük a következő címre juttassa el: Schöck Hungária Kft. Szabadság u A épület I/ Budaörs ORCO Busines Park» / / mail@schock.hu A Schöck BOLE átszúródási vasalás optimális és gazdaságos méretezéséhez szívesen rendelkezésére bocsátjuk tervezői CD lemezünket. A következő oldalon megtekinthetik, mit kínál Önöknek a Schöck méretező program. 2

5 Méretező program SCHÖCK BOLE A méretező program a síkfödémek átszúródásának egyszerű méretezésére szolgál. Különleges ismertetőjegyei: adatbevitel és eredmény együtt jelennek meg a képernyőn, minden egyszerre látható, minden adatmegadást követően a program automatikusan újra számol, ezáltal egyszerűen kiszámítható az optimális megoldás, a Schöck BOLE méretezésén kívül hagyományos méretezés a német DIN 1045 (88) ill. DIN szabványnak megfelelően, oszlopfejmegerősítéssel is, csapsorok elhelyezésének, oszlopok méreteinek és kirekesztések méretarányos ábrázolása, zoom, kereső funkció és kompatibilitás más CAD-programokkal méretezés kéregpaneles beépítés esetén is. Kérem, küldjék el nekem a Schöck-BOLE tervezői CD-t! Cégnév: Ügyintéző: Utca: Helység/irányítószám: Telefon: + Fax: 3

6 4

7 SCHÖCK BOLE Schöck BOLE /240 Tartalom oldal Miért javasoljuk a Schöck BOLE használatát? Egy meggyőző termék Méretezés Számítási példa Beépítés monolit szerkezetbe Beépítés előregyártó üzemben Rendelhető méretek Javasolt költségvetési kiírás Referenciák

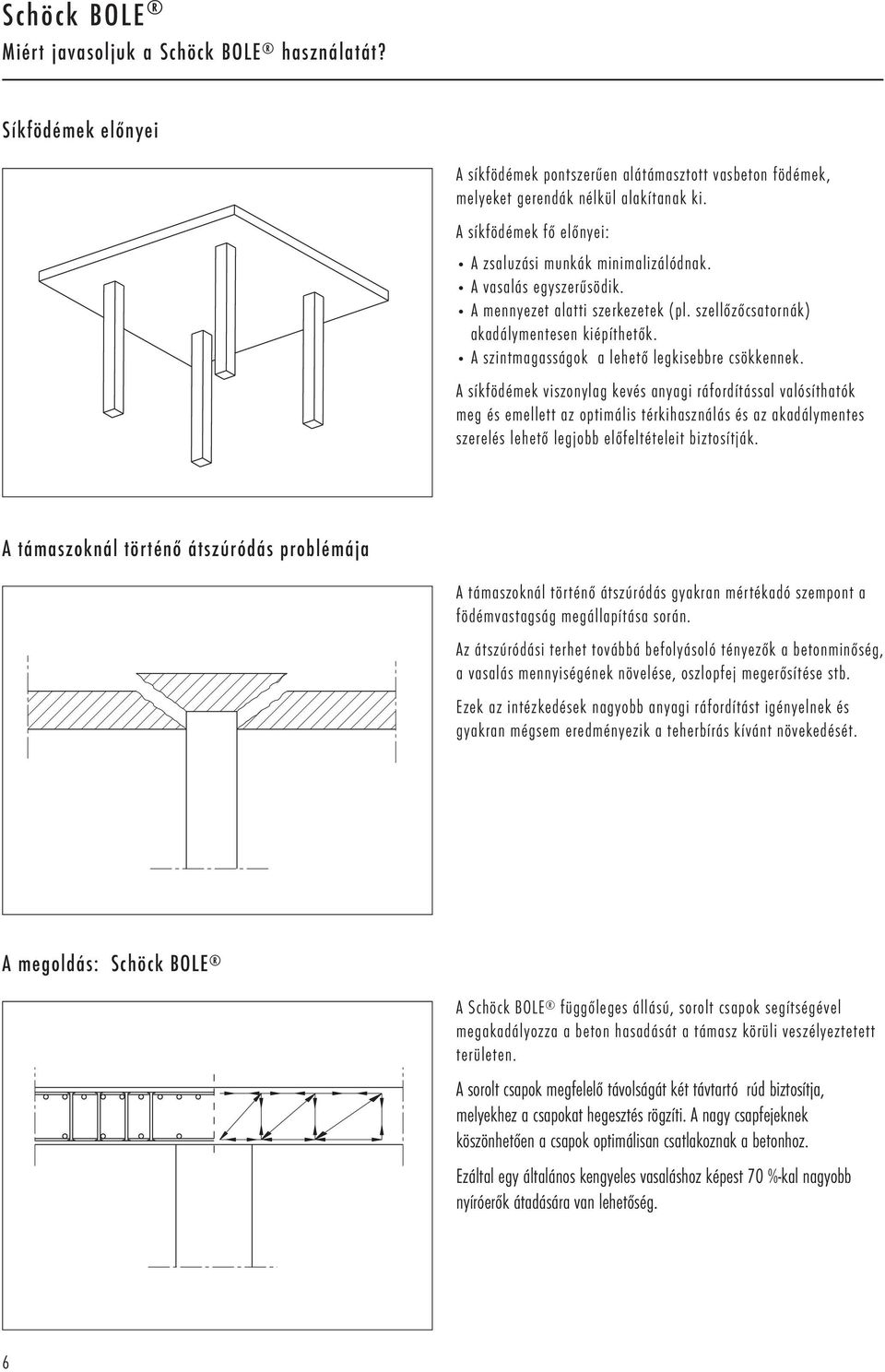

8 Miért javasoljuk a Schöck BOLE használatát? Síkfödémek előnyei A síkfödémek pontszerűen alátámasztott vasbeton födémek, melyeket gerendák nélkül alakítanak ki. A síkfödémek fő előnyei: A zsaluzási munkák minimalizálódnak. A vasalás egyszerűsödik. A mennyezet alatti szerkezetek (pl. szellőzőcsatornák) akadálymentesen kiépíthetők. A szintmagasságok a lehető legkisebbre csökkennek. A síkfödémek viszonylag kevés anyagi ráfordítással valósíthatók meg és emellett az optimális térkihasználás és az akadálymentes szerelés lehető legjobb előfeltételeit biztosítják. A támaszoknál történő átszúródás problémája A támaszoknál történő átszúródás gyakran mértékadó szempont a födémvastagság megállapítása során. Az átszúródási terhet továbbá befolyásoló tényezők a betonminőség, a vasalás mennyiségének növelése, oszlopfej megerősítése stb. Ezek az intézkedések nagyobb anyagi ráfordítást igényelnek és gyakran mégsem eredményezik a teherbírás kívánt növekedését. A megoldás: Schöck BOLE A Schöck BOLE függőleges állású, sorolt csapok segítségével megakadályozza a beton hasadását a támasz körüli veszélyeztetett területen. A sorolt csapok megfelelő távolságát két távtartó rúd biztosítja, melyekhez a csapokat hegesztés rögzíti. A nagy csapfejeknek köszönhetően a csapok optimálisan csatlakoznak a betonhoz. Ezáltal egy általános kengyeles vasaláshoz képest 70 %-kal nagyobb nyíróerők átadására van lehetőség. 6

9 Egy meggyőző termék SCHÖCK BOLE Egyszerű szerelés A Schöck BOLE -Standard átszúródási vasalás a födém alsó vasalásának elhelyezése után kerül beépítésre. A mozgatható, távtartóval ellátott tartólábak a zsalufelületre támaszkodnak, és meghatározzák a csapok magassági helyzetét. A Schöck BOLE átszúródási vasalást beépítéskészen szállítjuk. Szereléshez nincsen szükség további elemekre. A rendszer másik típusai másik építkezési fázisban helyezhetők el. Biztonságos szerelés A csapok közötti távolság az alkalmassági engedélynek megfelelően betartásra kerül. A tervezett betontakarás betartását az integrált távtartók biztosítják. Biztonságos erőátadás A kétoldali csapfejek garantálják az optimális erőátadást. Építésfelügyelet által jóváhagyva A Schöck BOLE átszúródási vasalást a berlini Deutsches Institut für Bautechnik (Eng.szám: Z ) hagyta jóvá. csap betonacél (BSt 500 S) Minden kihívásnak eleget tesz. Beépíthető az előregyártó üzemben és a helyszínen. jelölő zászló az első csapon elhelyezve mutatja a típus nevét, igény esetén oszlopmegnevezéssel tartóláb a csapok között tetszőlegesen eltolható és állítható További típusok különleges beépítési helyzetekhez, egyedi megrendelésre: Schöck BOLE -U: Beépítés az alsó vasalás elhelyezése előtt. A távtartókat külön szállítjuk. Schöck BOLE -O: Beépítés a felső vasalás elhelyezése után. Schöck BOLE -G: Beépítés a teljes vasalás elhelyezése után a térbeli rácson, az előregyártó üzemben. 7

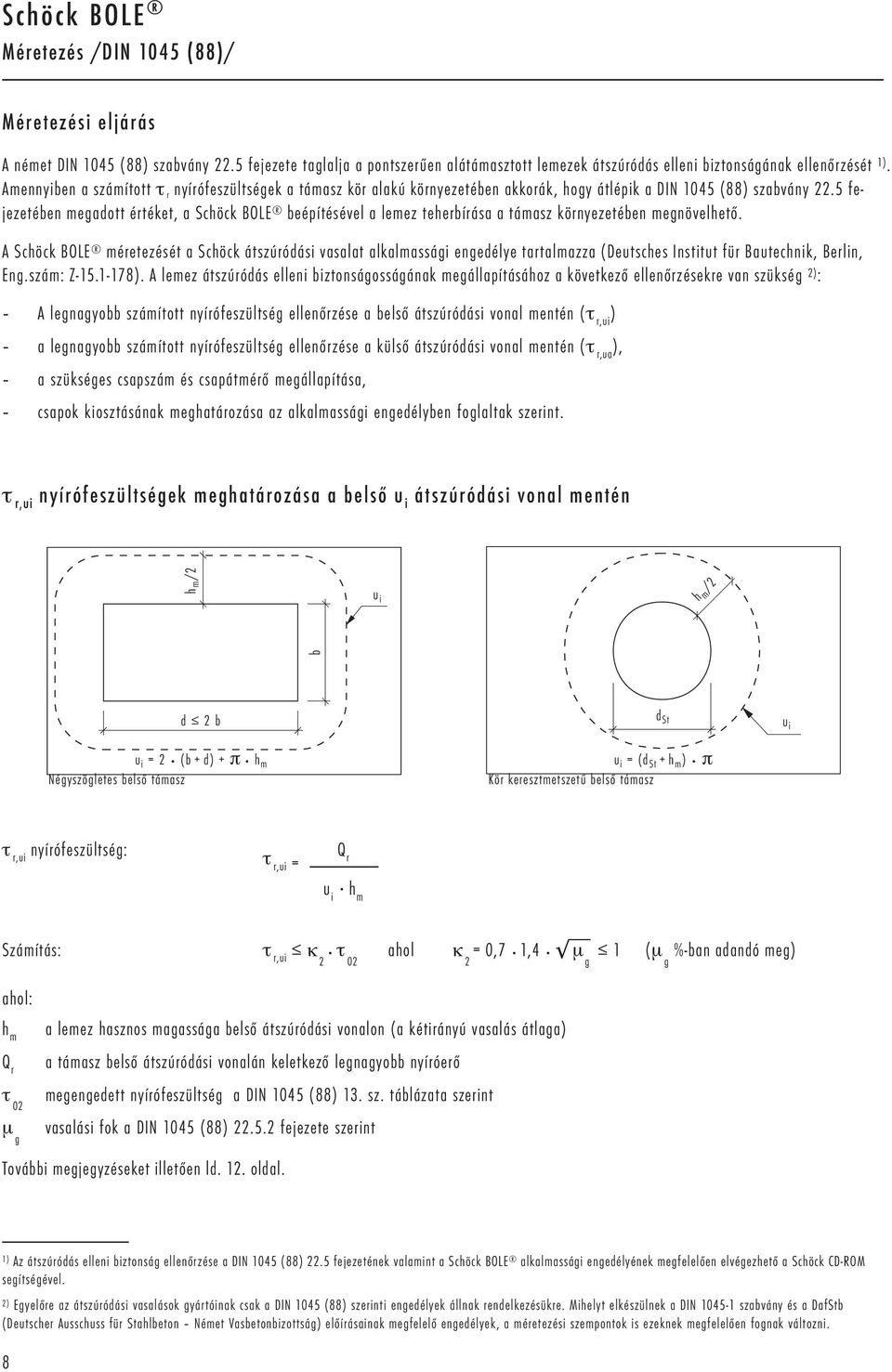

10 Méretezés /DIN 1045 (88)/ Méretezési eljárás A német DIN 1045 (88) szabvány 22.5 fejezete taglalja a pontszerűen alátámasztott lemezek átszúródás elleni biztonságának ellenőrzését 1). Amennyiben a számított τ r nyírófeszültségek a támasz kör alakú környezetében akkorák, hogy átlépik a DIN 1045 (88) szabvány 22.5 fejezetében megadott értéket, a Schöck BOLE beépítésével a lemez teherbírása a támasz környezetében megnövelhető. A Schöck BOLE méretezését a Schöck átszúródási vasalat alkalmassági engedélye tartalmazza (Deutsches Institut für Bautechnik, Berlin, Eng.szám: Z ). A lemez átszúródás elleni biztonságosságának megállapításához a következő ellenőrzésekre van szükség 2) : A legnagyobb számított nyírófeszültség ellenőrzése a belső átszúródási vonal mentén (τ r,ui ) a legnagyobb számított nyírófeszültség ellenőrzése a külső átszúródási vonal mentén (τ r,ua ), a szükséges csapszám és csapátmérő megállapítása, csapok kiosztásának meghatározása az alkalmassági engedélyben foglaltak szerint. τ r,ui nyírófeszültségek meghatározása a belső átszúródási vonal mentén /2 /2 b d 2 b = 2 (b + d) + π Négyszögletes belső támasz d St = (d St + ) π Kör keresztmetszetű belső támasz τ r,ui nyírófeszültség: τ r,ui = Q r hm Számítás: τ r,ui κ 2 τ 02 ahol κ 2 = 0,7 1,4 μ g 1 (μ g %-ban adandó meg) ahol: Q r τ 02 μ g a lemez hasznos magassága belső átszúródási vonalon (a kétirányú vasalás átlaga) a támasz belső átszúródási vonalán keletkező legnagyobb nyíróerő megengedett nyírófeszültség a DIN 1045 (88) 13. sz. táblázata szerint vasalási fok a DIN 1045 (88) fejezete szerint További megjegyzéseket illetően ld. 12. oldal. 1) Az átszúródás elleni biztonság ellenőrzése a DIN 1045 (88) 22.5 fejezetének valamint a Schöck BOLE alkalmassági engedélyének megfelelően elvégezhető a Schöck CD-ROM segítségével. 2) Egyelőre az átszúródási vasalások gyártóinak csak a DIN 1045 (88) szerinti engedélyek állnak rendelkezésükre. Mihelyt elkészülnek a DIN szabvány és a DafStb (Deutscher Ausschuss für Stahlbeton Német Vasbetonbizottság) előírásainak megfelelő engedélyek, a méretezési szempontok is ezeknek megfelelően fognak változni. 8

11 Méretezés SCHÖCK BOLE τ r,ua nyírófeszültségek meghatározása a külső átszúródási vonal mentén l s + /2 l s + /2 b d 2 b d St ua = (b + 2 l s + ) π Négyszögletes belső támasz ua = (d St +2 l s + ) π Kör keresztmetszetű belső támasz Adott τ r,ua nyírófeszültség: τ r,ua = Q r Számítás: τ r,ua max hm u ,25 l s κ 1 τ 011 τ 011 ahol: l s Q r τ 011 támasz széle és legszélső csap távolsága a lemez hasznos magassága külső átszúródási vonalban, (a kétirányú vasalás átlaga) a támasz külső átszúródási vonala szélén keletkező legnagyobb nyíróerő megengedett nyírófeszültség a DIN 1045 (88) 13. sz. táblázata szerint κ 1 DIN 1045 (88) fejezete szerinti érték: κ 1 = 1,3 1,4 μ g (μ g %-ban adandó meg) μ g vasalási fok a DIN 1045 (88) fejezete szerint Megjegyzés: 1 Amennyiben a κ 1 τ 011 határfeszültség válik mértékadóvá, 1+ 0,25 l s úgy az átszúródási vasalással ellátott területen kívül javasolt a nyírófeszültségek ellenőrzése a DIN 1045 (88) 17.5 fejezetben meghatározottak szerint. Ennek elkerülésére az átszúródási vasalással ellátott tartomány l s hosszon úgy is megválasztható, hogy τ 011 érték legyen a mértékadó feszültséghatár. Az l s = 4 határértéket mindeközben nem szabad túllépni. További megjegyzéseket illetően ld. 12. oldal. 9

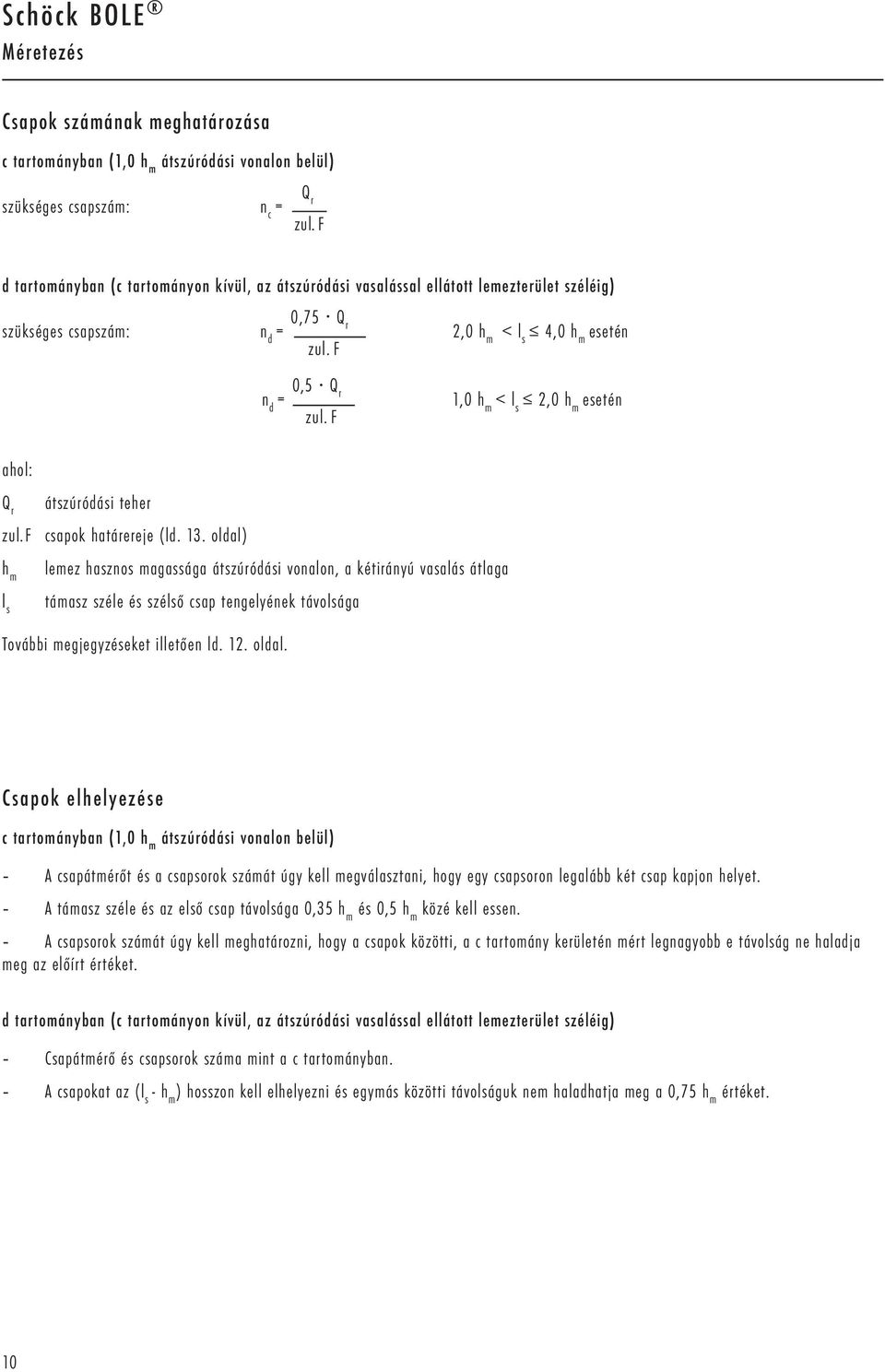

12 Méretezés Csapok számának meghatározása c tartományban (1,0 átszúródási vonalon belül) szükséges csapszám: n c = Q r zul. F d tartományban (c tartományon kívül, az átszúródási vasalással ellátott lemezterület széléig) szükséges csapszám: n d = 0,75 Q r 2,0 hm < l s 4,0 esetén zul. F n d = 0,5 Q r 1,0 hm < l s 2,0 esetén zul. F ahol: Q r zul.f l s átszúródási teher csapok határereje (ld. 13. oldal) lemez hasznos magassága átszúródási vonalon, a kétirányú vasalás átlaga támasz széle és szélső csap tengelyének távolsága További megjegyzéseket illetően ld. 12. oldal. Csapok elhelyezése c tartományban (1,0 átszúródási vonalon belül) A csapátmérőt és a csapsorok számát úgy kell megválasztani, hogy egy csapsoron legalább két csap kapjon helyet. A támasz széle és az első csap távolsága 0,35 és 0,5 közé kell essen. A csapsorok számát úgy kell meghatározni, hogy a csapok közötti, a c tartomány kerületén mért legnagyobb e távolság ne haladja meg az előírt értéket. d tartományban (c tartományon kívül, az átszúródási vasalással ellátott lemezterület széléig) Csapátmérő és csapsorok száma mint a c tartományban. A csapokat az (l s - ) hosszon kell elhelyezni és egymás közötti távolságuk nem haladhatja meg a 0,75 értéket. 10

13 Méretezés SCHÖCK BOLE Alaprajz A (Schöck BOLE Az alsó vasalási terven rajzolandó be.) /2 /2 d St 0,35-0,5 0,75 0,75 A Stütze e e c tartomány d tartomány A csapokkal vasalt lemezfelület széle A-A metszet d St I s - I s - d tartomány c tartomány c tartomány d tartomány 0,75 0,75 0,35-0,5 0,35-0,5 0,75 0,75 d o c u c o távtartó rudak lemezvasalás távtartó rudak /2 I s 4 d St I s 4 /2 Csapok közötti legnagyobb e távolság τ r,ui < 0,75 zul. τ r,ui esetén: τ r,ui 0,75 zul. τ r,ui esetén: d o 30 cm 30 cm < d o 100 cm d o > 100 cm e lineárisan csökken e 1,7 e 1,7 1,7 hm -ről 1,0 -re e 1,0 Anordnung der Schöck BOLE 11

14 Méretezés Kiinduló adatok meghatározása Megengedett τ 011 és τ 02 meghatározása A megengedett nyírófeszültségek meghatározása a DIN 1045 (88) 13. sz. táblázata szerint történik, az átszúródási vasalással ellátott beton szilárdsági osztálya figyelembevételével. Megengedett Beton szilárdsági osztálya nyírófeszültség B 25 B 35 B 45 B 55 [N/mm 2 ] (C 20/25) (C 30/37) (C 35/45) (C 45/55) τ 011 0,50 0,60 0,70 0,80 τ 02 1,80 2,40 2,70 3,00 Q r átszúródási teher A mértékadó Q r átszúródási teher a lemez legnagyobb támasztási erőjéből adódik. N St A DIN 1045 (88) fejezete és a DafStb-füzet (Deutscher Ausschuss für Stahlbeton Német Vasbetonbizottság) alapján a nem szimmetrikus teherelrendezés hatása szélső és sarki támaszoknál közelítő eljárással 40 %-kal megnövelt átlagos teherértékkel vehető figyelembe (ld oldal). 45 σ o Vasalt betonlemezek és egyéb alaptestek esetében a Q r átszúródási teher számításánál a oszlopteherből levonható a földnyomás 45 alatti teherátadási szögből számított része. Q r = N St σ o A levonandó felület Ahol: N St σ o A oszlopteher földnyomás levonandó felület közepes hasznos magasság A közepes hasznos magasság a húzott nyomatéki vasalás súlypontja és födémlemez nyomott peremének távolsága: = h x + h y 2 d o 180 hx hy A Schöck BOLE d o = 18 cm lemezvastagságtól építhető be. 12

15 Méretezés SCHÖCK BOLE μ g vasalási fok A vasalási fok a húzott nyomatéki vasalás közepes vasalási keresztmetszete és a hasznos magasság arányát tükrözi. A közepes vasalási keresztmetszethez a külső átszúródási vonal területén számított értéket kell figyelembe venni. A μ g vasalási foknak a DIN 1045 (88) 22.4 fejezete szerint a húzott tartományban egymást keresztező mindegyik vasalási irányban meg kell lennie 0,5 %-nak. A legnagyobb számítható értékeket a következő táblázat tartalmazza. Betonszilárdsági B 25 B 35 osztály (C 20/25) (C 30/37) max. μ g [%] 1,25 1,50 a s = a sx + a sy 2 y a sy μ g = a s x a sx Megengedett csapterhelés A Schöck BOLE elemek BSt 500 S (német anyagminőségi osztály) minőségű acélból, 10, 12, 14, 16, 20 és 25 mm csapátmérővel készülnek. A csap magassági mérete a d o lemezvastagságból levont szükséges alsó és felső betontakarásból adódik. A csapok fejének átmérője háromszorosa a csapátmérőnek. A csapterhelés alkalmassági engedély szerinti megengedett értékeit az alábbi táblázat tartalmazza. Csapátmérő Megengedett [mm] terhelés [kn] 10 22, , , , , ,4 13

16 Méretezés Az és átszúródási vonalak meghatározása A belső és a külső átszúródási vonalakat a támaszok geometriája valamint a támasz födémlemezben elfoglalt helye határozza meg. Ezt figyelembe kell venni a kerületek meghatározásakor. A nem szimmetrikus teherelrendezés hatása szélső és saroktámaszoknál közelítő számítással meghatározható az átszúródási teher 40 %-os növelésének figyelembevételével. I s + /2 /2 d St Q r = Q vorh. Kör keresztmetszetű, belső támasz hm /2 I s + /2 d 2 b b I s + /2 45 d St /2 45 r b 5 Q r = Q vorh. Négyszögletes keresztmetszetű, belső támasz Kör keresztmetszetű, szélső támasz Q r = 1,4 Q vorh. 45 /2 d 2 b b 45 r b 5 I s + /2 45 /2 b d 2 b 45 r b 5 I s + /2 Q r = 1,4 Q vorh. Q r = 1,4 Q vorh. Négyszögletes keresztmetszetű, szélső támasz Négyszögletes keresztmetszetű, szélső támasz 14

17 Méretezés SCHÖCK BOLE d 2 b b 45 r b 5 45 r b 5 /2 Is + /2 45 /2 45 d St r b 5 I s + /2 r b 5 Q r = 1,4 Q vorh. Q r = 1,4 Q vorh. Négyszögletes keresztmetszetű, saroktámasz Kör keresztmetszetű, saroktámasz /2 b b< 2 d b I s + /2 /2 b< 2 d I s + /2 b< 2 d Q r = 1,4 Q vorh. Q r = 1,4 Q vorh. Belső falsarok Falvég Kirekesztések? A támasz szélétől kevesebb mint 5 távolságra elhelyezkedő kirekesztéseket le kell vonni az és átszúródási vonal hosszából. Ehhez ki kell vonni a kerület hosszának azon részét, amely a támaszközépen áthaladó, a nyílás kerületét érintő két egyenes közé esik.?? /2??? 5 tényleges = Δ tényleges = Δ I s + /2 15

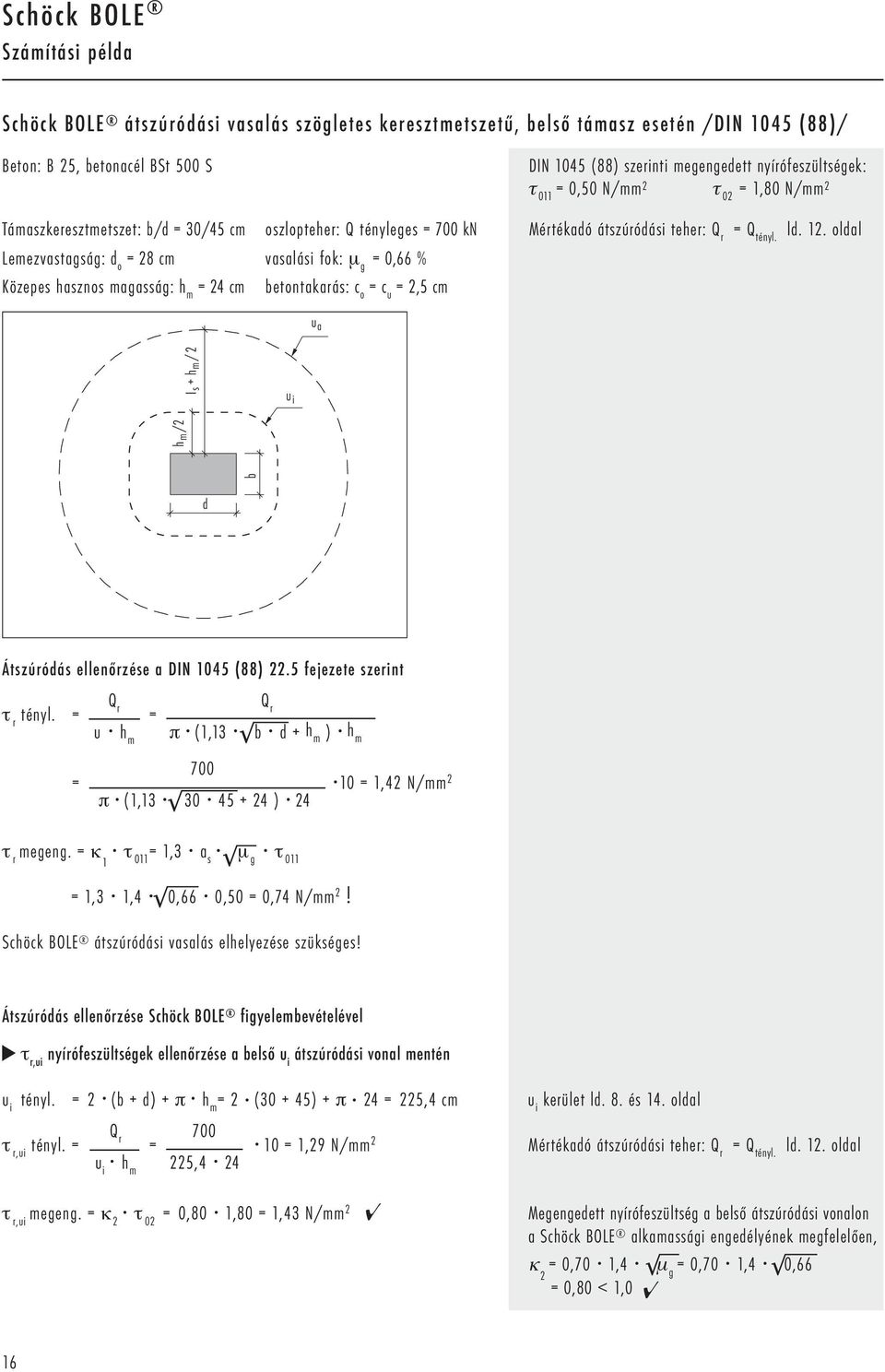

18 Számítási példa Schöck BOLE átszúródási vasalás szögletes keresztmetszetű, belső támasz esetén /DIN 1045 (88)/ Beton: B 25, betonacél BSt 500 S DIN 1045 (88) szerinti megengedett nyírófeszültségek: τ 011 = 0,50 N/mm 2 τ 02 = 1,80 N/mm 2 Támaszkeresztmetszet: b/d = 30/45 cm oszlopteher: Q tényleges = 700 kn Mértékadó átszúródási teher: Q r = Q tényl. ld. 12. oldal Lemezvastagság: d o = 28 cm vasalási fok: μ g = 0,66 % Közepes hasznos magasság: = 24 cm betontakarás: c o = c u = 2,5 cm I s + /2 b /2 d Átszúródás ellenőrzése a DIN 1045 (88) 22.5 fejezete szerint τ r tényl. = = Q r = Q r u π (1,13 b d + ) = 1,42 N/mm 2 π (1, ) 24 τ r megeng. = κ 1 τ 011 = 1,3 a s μ g τ 011 = 1,3 1,4 0,66 0,50 = 0,74 N/mm 2! Schöck BOLE átszúródási vasalás elhelyezése szükséges! Átszúródás ellenőrzése Schöck BOLE figyelembevételével τ r,ui nyírófeszültségek ellenőrzése a belső átszúródási vonal mentén tényl. = 2 (b + d) + π = 2 ( ) + π 24 = 225,4 cm kerület ld. 8. és 14. oldal τ r,ui tényl. = Q r = 700 hm 225, = 1,29 N/mm 2 Mértékadó átszúródási teher: Q r = Q tényl. ld. 12. oldal τ r,ui megeng. = κ 2 τ 02 = 0,80 1,80 = 1,43 N/mm 2 Megengedett nyírófeszültség a belső átszúródási vonalon a Schöck BOLE alkamassági engedélyének megfelelően, κ 2 = 0,70 1,4 μ g = 0,70 1,4 0,66 = 0,80 < 1,0 16

19 Számítási példa SCHÖCK BOLE τ r,ua nyírófeszültségek ellenőrzése a külső átszúródási vonal mentén tényl. = (b + 2 l s + ) π kerületi hossz és Q r átszúródási teher ld. 9. és 12. oldal. τ r,ua tényl. = Q r Q = r u a hm (b + 2 l s + ) π hm l s szüks.= min (l s,1, l s,2 ) l s szüks. meghatározása a nyírófeszültségek számításából a külső átszúródási vonalban, megkülönböztetve a kétféle feszültséghatár esetét, ld. 9. oldal τ r,ua tényl. 1 κ 1 τ eset:τ r,ua megeng. = 1 + 0,25 l s 1 + 0,25 l s,1 szüks. Q r κ 1 τ 011 π hm (b + ) 2 κ 1 τ 011 π Q r _ 1,48 0,50 π 24 ( ) 2 1,48 0,50 π ,1 cm 1 l s κ 1 τ 011 κ 1 = 1,3 1,4 μ g = 1,3 1,4 0,66 = 1,48 τ r,ua tényl. τ eset:τ r,ua megeng. = τ 011 l s,2 szüks. Q _ r τ 011 π hm (b + hm ) 2 τ 011 π hm _ 0,50 π 24 ( ) 2 0,50 π 24 65,8 cm 2,74 A Schöck BOLE alkalmassági engedélye alapján: l s 4 Választott: l s = 3,25 = 78 cm Ellenőrzés: tényl. = 659,7 cm τ r,ua tényl. = 0,44 N/mm 2 0,41 N/mm 2 τ r,ua megeng. = max u 0,50 N/mm 2 Ebben a példában τ 011 határfeszültség a mértékadó. Az átszúródási vasalással ellátott területen kívül nincsen szükség nyíróvasalásra (ld. megjegyzés a 9. oldalon). Ld. 19. oldal A külső átszúródási vonal területén fellépő nyírófeszültségeket illetően ld. 9. oldal. 17

20 Számítási példa Csapok szükséges mennyiségének, átmérőjének és elhelyezésének meghatározása c tartomány Választott: P14 mm csap Csapok határereje FH = 44,0 kn ld. 13. oldal Szükséges csapszám: n c = Q r = 700 = 15,9 Szükséges csapszám ld. 10. oldal FH 44,0 Választott: 16 db csap a c tartományban Csapok száma és elhelyezése: u c = 2 (b + d) + 2 π = 2 ( ) + 2 π 24 = 7,4 Legnagyobb csaptávolság a c tartomány uc 1,7 1,7 1,7 24 kerületén ld. 11 oldal: e = 1,7 Választott: 8 csapsor, csapsoronként 2 csappal a c tartományban. u c csapsoronként 2 csap a c tartományban e 1,7 A Schöck BOLE átszúródási vasalás választott elrendezése d tartomány l _ s hm 65,8 _ 24 = = 2,3 Csapok legnagyobb, egymástól számított távolsága 0,75 0,75 24 ld. 10. és 11. oldal: 0,75 Választott: csapsoronként 3 csap a d tartományban 18

21 Számítási példa SCHÖCK BOLE Szükséges csapszám: n d = 0,5 Q r = 0,5 700 = 7,9 P14 átmérőjű csapok mint a c tartományban. FH 44,0 A csapok száma és elhelyezése a 10. oldal szerint. Csapsoronként: 7,9 = 0,99 8 Választott: 1 db P14 mm csap az 1,0 < l s 2,0 tartományban Szükséges csapszám: n d = 0,75 Q r = 0, FH 44,0 = 11,9 Csapsoronként: 11,9 = 1,49 8 Választott: 2 db P14 mm csap az 2,0 < l s 4,0 tartományban Méretek összesítése a megrendeléshez Csapátmérő: d B = 14 mm Csapmagasság: h B = d o c o c u = 230 mm Csapok száma csapsoronként: n B = 5 Közepes hasznos magasság: = 240 mm Csapok száma 8 db Alsó betontakarás: c u = 25 mm Választott: 8 x Schöck BOLE /240 c u = 25 mm Megnevezésre vonatkozó adatok ld. 22. oldal 19

22 Beépítés monolit szerkezetbe Stütze Stütze 1. Alsó vasalás elhelyezése 2. Schöck BOLE elemek elhelyezései, amely során az alábbiakra kell ügyelni Ü Az elemek oszlop körüli elhelyezése a statikai tervek szerint történjen. Ü Elhelyezéskor a tartólábakat úgy kell igazítani, hogy egyenletesen a zsalura feküdjön. Ü A zászlóval jelölt csap essen az oszlophoz közel. Ü A távtartó rudak belső vége az oszlop szélével egyezzen meg. Schöck Bauteile GmbH Baden-Baden Zulassungsnummer Z Deutsches Institut für Bautechnik, Berlin 3. Felső vasalás elhelyezése. 20

23 Beépítés SCHÖCK BOLE BOLE -O BOLE -U BOLE -G Beépítés előregyártó üzemben 21

24 Rendelhető méretek Rendelhető méretek Csapmagasság Csapátmérő [mm] [mm] Ezektől eltérő csapmagasságok esetén kérjük keressen fel bennünket! STANDARD MÉRETEK Gyors szállítási határidők BOLE standard méretekkel A Schöck BOLE elemek méretezése során a statikai és beépítési szituációnak legmegfelelőbb elem kerül kiválasztásra. A BOLE standard méretek az előbbi táblázatban a csapmagasság és csapátmérő függvényében kerültek megadásra. A táblázat szürke háttere mutatja, mely Schöck BOLE elemek szállíthatók a legrövidebb határidővel. Rendelési példa: Schöck BOLE /260 (12,5/12,5/18,5/18,5) Stütze Közepes hasznos magasság Csapok száma csapsoronként (n B ) Csapmagasság (h B ) [mm] Csapátmérő (d B ) [mm] 3. és 4. csap távolsága [cm] 2. és 3. csap távolsága [cm] 1. és 2. csap távolsága [cm] 1. csap távolság a távtartó végétől [cm] d B =14 n B = h B = 250 c u = 25 22

25 Javasolt költségvetési kiírás SCHÖCK BOLE Javasolt költségvetési kiírás Poz. Mennyiség Mértékegység Egységár Végösszeg 1.1 Schöck BOLE darab Beton- és vasbeton Vasalás/beépítendő elemek Átszúródási vasalás síkfödémekhez és lemezalapokhoz Schöck BOLE termék Alsó betontakarás: Elemek szállítása és beépítése statikai tervek szerint. 23

26 Referenciák Irodaház Münchenben 24

27 Referenzobjekt SCHÖCK BOLE Médiapark Kölnben 25

28 A műszaki változtatások joga fenntartva. Megjelent november Schöck Kft Budaörs ORCO Business Park Szabadság u A épület I/102 Tel.: / Fax.: / Honlap: mail@schock.hu MŰSZAKI INFORMÁCIÓK 2005 NOVEMBER
