1 HIT-HY 20 alkalmazása üreges téglában Tinst MD 2000 Furat készítése: ütvefúrás nélkül Szitahüvely elhelyezése a furatban Ragasztóhabarcs injektálása a szitahüvelybe (az elsô meghúzást nem szabad használni) A rögzítôelem elhelyezése (tgel figyelembevétele) A rögzítôelem megterhelése (tgel és tcure figyelembevétele) HIT-HY 50 alkalmazása tömör téglában HIT-HY 150, HIT RE 500 alkalmazása betonban 3x MD 2000 Furat készítése : Furat tisztítása Furatpor kifújása Fóliatubus behelyezése a kinyomókészülékbe, ragasztóhabarcs injektálása Menetes szár vagy menetes hüvely behelyezése Üreges tégla Tömör tégla Beton/vasbeton Beton/vasbeton Ragasztóhabarcsok: 330/500 ml cementbázisú epoxi bázisú HIT-HY 20 HIT-HY 50 HIT-HY 150 HIT-RE 500 HIT-HY 150G HIT-RE ml Adagolókészülékek: HIT MD 2500 kézi adagolókészülék HIT BD 2000 akkumulátoros HIT P 8000 adagolókészülék HIT-HY 330/500 ml fóliatubushoz: adagolókészülék 330 ml tubushoz: 1400 ml tubushoz: HIT MD 2500 MK alapfelszerelés: HIT MD 2500 kézi adagolókészülék, 2 fóliatartó kazetta, tisztítópumpa 3 körkefe mûanyag kofferben Rögzítôelemek: HIT-SC mûanyag szitahüvely ø12 20 mm HIT-IG belsômenetes hüvely M8 M12 HIT-S szitahüvely ø16 22 mm HIT-A menetes szár M6 M12 HAS / HAS-R menetes szár M8 M24 173

2 Mehrachsenlaser Rögzítéstechnika HIT-HY 20 rögzítés üreges táblába A furatokat nem szabad ütvefúró üzemmódban elkészíteni. üreges tégla vázkerámia elemek üreges építõanyagok béléstestek kis és közepes terhelésekre elõtetõk, árnyékolók, rácsok stb. rögzítésére szaniter felszerelések, elektromos berendezések rögzítésére kétkomponensû, cementbázisú hibridhabarcs Erõsségei: tûz esetén is megbízható tartóérték styrol- és oldószermentes kevés hulladék jó formázás 1 HIT-HY 20 mûszaki adatok Kivonat a Hilti Rögzítéstechnikai kézikönyvébôl. Méretezésnél és alkalmazásnál kérjük vegyék figyelembe az esetleges rendkívüli tényezôket! Alapanyag Üreges tégla M8 M10 M12 Max. megengedett terhelés Húzóerô Nrec Vázkerámia 0,80 0,80 0,80 rögzítôelemenként (kn) Nyíróerô Vrec Lyukacsos tégla 2) 1,4 1,4 1,4 Furatmélység (mm) h Furat ø (mm) d0 HIT-A d0 HIT-IG Szitahüvely HIT-A HIT S 16 HIT S 16 HIT S 16 HIT-IG HIT S 16 HIT S 22 HIT S 22 Szükséges tengelytávolság (cm) Scr Legkisebb tengelytávolság (cm) Smin Szükséges peremtávolság (cm) Ccr Legkisebb peremtávolság (cm) Cmin Szükséges habarcs (meghúzások száma) Meghúzási nyomaték (Nm) Tinst rögzítésnél Nyomószilárdság < 10 N/mm 2 2) Nyomószilárdság > 10 N/mm 2 Alapanyag- Kötési idô Kikeményedési hômérséklet C kezdete idô i tanácsok: A munkavégzés ideje alatt a habarcs legalább +5 C hômérsékletû legyen. Tgel = kötési idô kezdete Tcure= kikeményedési (szilárdulási) idô Hûvös, száraz és sötét helyen kell tárolni. Szállítás, tárolás: +5 C és +25 C között. A megbontott tubust négy héten belül fel kell használni. 1 HIT-HY20 fóliatubus HIT-HY 20 ragasztóhabarcs üreges építôanyagokhoz. Tartalma: kb. 30 meghúzás. Töltômennyiség 90 mm-nél = 6 meghúzás HIT-HY20/330/2 (2 keverôszárral) 330 ml Az adagolókészülékeket és a tartozékokat lásd a oldalon, a menetes szárakat lásd a oldalon. 174

3 HIT-HY 50 rögzítés tömör téglafalba tömör tégla kis és közepes terhelésekre elõtetõk, árnyékolók, rácsok stb. rögzítésére szaniter felszerelések, elektromos berendezések rögzítésére : HIT-HY 50 kétkomponensû, cementbázisú hibridhabarcs Erõsségei: tûz esetén is megbízható tartóérték styrol- és oldószermentes kevés hulladék jó formazárás feszítés nélküli rögzítés kis perem- és tengelytávolság HIT-HY 50 mûszaki adatok Kivonat a Hilti Rögzítéstechnikai kézikönyvébôl. Méretezésnél és alkalmazásnál kérjük vegyék figyelembe az esetleges rendkívüli tényezôket is. Alapanyag: Tömör téglafal vakolat nélkül 2) M8 M10 M12 Max. megengedett terhelés Húzóerô Nrec kn 2,5 3,0 3,5 rögzítôelemenként HIT-AN (kn) Nyíróerô Vrec kn 3,0 3,5 4,0 Furatátmérô d0 mm Alapanyag min. vast. hmin cm Furatmélység h1 mm Felerôsítés max. vast. tfix mm Min. beragasztási mélység hnom mm Szükséges tengelytávolság Scr cm Legkisebb tengelytávolság Smin cm Szükséges peremtávolság Ccr cm Legkisebb peremtávolság Cmin cm Ékhossz I mm Kulcsnyílás Sw mm Szüks. habarcs (meghúzások száma) A megadott teherbírási értékek csak gondosan megtisztított furat esetén érvényesek. 2) Vakolt fal esetén a hajlítónyomatékot is figyelembe kell venni. HIT-HY 50 rögzítés tömör téglafalba Alapanyag- Kötési idô Kikeményedési hômérséklet C kezdete idô i tanácsok: A munkavégzés ideje alatt a habarcs legalább +5 C hômérsékletû legyen. Tgel = kötési idô kezdete Tcure= kikeményedési (szilárdulási) idô Hûvös, száraz és sötét helyen kell tárolni. Szállítás, tárolás: +5 C és +25 C között. A megbontott tubust négy héten belül fel kell használni. Abban az esetben, ha az alapanyag tartóértéke bizonytalan, helyszíni próbaterhelést javaslunk. 2 HIT-HY 50 fóliatubus HIT-HY 50 ragasztóhabarcs tömör téglafalazatokhoz. Tartalma: kb. 30 meghúzás. Töltõmennyiség: a furatot kb. 1 /3 részéig megtöltjük. HIT-HY 50/330/2 (2 keverõszárral) 330 ml Az adagolókészülékeket és a tartozékokat lásd a oldalon, a menetes szárakat lásd a oldalon. 175

4 Mehrachsenlaser Rögzítéstechnika HIT-HY 150 rögzítés betonba A furatokat ütvefúróval kell elkészíteni. beton, vasbeton kemény kõzetek közepes és nagy terhelésekre elõtetõk, árnyékolók, rácsok stb. rögzítésére szaniter felszerelések, elektromos berendezések rögzítésére HIT-HY 150 kétkomponensû, cementbázisú hibridhabarcs Erõsségei: tûz esetén is megbízható tartóérték biztonságos, idõtálló kötés betonban feszítés nélküli rögzítés kis perem- és tengelytávolság HIT-HY 150 rögzítés betonba Alapanyag- Kötési idô Kikeményedési hômérséklet C kezdete idô HIT-HY 150 mûszaki adatok HAS/HAS-R menetes szárak beragasztása esetén Kivonat a Hilti Rögzítéstechnikai kézikönyvébôl. Méretezésnél és alkalmazásnál kérjük vegyék figyelembe az esetleges rendkívüli tényezôket is. Alapanyag: beton, C20/25 M8 M10 M12 M16 M20 M24 Max. megengedett terhelés Húzóerô Nrec, repedésmentes betonban kn 6,0 8,0 12,0 15,3 26,0 32,4 rögzítôelemenként Nyíróerô Vrec, repedésmentes betonban kn 5,6 9,0 13,1 24,7 38,6 55,6 Furatátmérô d0 mm Alapanyag min. vast. hmin mm Furatmélység h1 mm Felerôsítés max. vast. tfix mm Szükséges tengelytávolság Scr cm Legkisebb tengelytávolság Smin cm 4,0 4,5 5,5 6,5 9,0 12 Szükséges peremtávolság Ccr cm 8,0 9, Legkisebb peremtávolság Cmin cm 4,0 4,5 5,5 6,5 9,0 11 Szüks. habarcs ml Szüks. habarcs (meghúzások száma) 0,5 1 1, A megadott teherbírási értékek csak gondosan megtisztított furat esetén érvényesek. Belsômenetes hüvelyek teherbírási értékeit kérdezze meg szaktanácsadónktól! Nagyobb terhek rögzítése, ill. a betonminôségbôl vagy egyéb, a táblázattól eltérô méretezési vagy alkalmazási probléma esetén a Rögzítéstechnikai kézikönyv, ill. szaktanácsadónk segítséget nyújt. i tanácsok: A munkavégzés ideje alatt a habarcs legalább +5 C hômérsékletû legyen. Tgel = kötési idô kezdete Tcure= kikeményedési (szilárdulási) idô Hûvös, száraz és sötét helyen kell tárolni. Szállítás, tárolás: +5 C és +25 C között. A megbontott tubust négy héten belül fel kell használni. Abban az esetben, ha az alapanyag tartóértéke bizonytalan, helyszíni próbaterhelést javaslunk. 3 HIT-HY 150 fóliatubus HIT-HY 150 ragasztóhabarcs betonhoz. 330 ml a tubus tartalma: kb. 30 meghúzás. Töltõmennyiség: a furatot kb. 1 /3 részéig megtöltjük. HIT-HY 150/330/2 (2 keverõszárral) 330 ml HIT-HY 150/500 1 (2 keverõszárral) 500 ml HIT-HY 150/1400* (1 keverõszárral) 1400 ml Csak csomagban szállítható (20 db/cs.) Az adagolókészülékeket és a tartozékokat lásd a oldalon, a menetes szárakat lásd a oldalon. 176

5 HIT-HY 150 acélbetétek toldása utólagos beragasztással A furatokat ütvefúróval kell elkészíteni. beton vasbeton acélbetétek utólagos, méretezett beragasztása HIT-HY 150 kétkomponensû, cementbázisú hibridhabarcs HIT-HY 150 acélbetétek utólagos beragasztása A furatokat ütvefúróval kell elkészíteni. Elhelyezési adatok és megengedett terhelések: acélbetét ø átmérô furat ø D mm mm Frec (kn) mm az acélbetét keresztmetszetének teljes kihasználása ,4 12,5 14,6 16,7 18,8 20,9 22, ,4 16,9 19,3 21,6 24,1 26,5 30,1 35, min. 17,9 20,4 23,0 25,6 28,1 31,9 38,3 44,7 47, lehorgonyzási 21,6 24,2 26,9 29,6 33,6 40,4 47,1 53,9 60,6 62, hossz 30,1 33,1 37,6 45,1 52,7 60,2 67,7 75,3 82,8 90,3 97, ,2 49,5 57,7 65,9 74,2 82,4 90,7 98,9 115,4 131,9 895 tényl. elh. mélység (mm) Acélminôség: fyk=500 N/mm 2, betonminôség: B280 (300), C20/25 i feltételek: A csatlakozóelemekben fellépô lehorgonyzási erôket és az elhelyezés méretezését (perem- és tengelytávolságok) a vasbetonszerkezetekre vonatkozó szabványok szerint kell figyelembe venni (pl. MSz.15022/7-86, Eurocode 2, DIN 1045, ÖNORM B4200). Bordázott (periodikus) acélbetét, acélminôség: Euronorm szerinti Bst.550/DIN 488, ill. Msz szerint B jelû. Betonminôség: B280 (300), C20/25. A furatok (ütve)fúrási technológiával készülnek. Betonacélok beragasztása HIT-HY 150 ragasztóhabarccsal A megadott teherbírási értékek csak gondosan megtisztított furat esetén érvényesek. Erôsségei: nagy teherbírás az acélbetét keresztmetszetének kihasználása tartós terhekkel és elmozdulással szemben ellenáll tûz esetén is megbízható tartóérték nem zsugorodik styrol- és oldószermentes ø: acélbetét (perióduson mért) átmérôje (mm) D: furatátmérô (mm) lb: furatmélység = lehorgonyzási hossz (cm) Frec: acélbetét megengedett terhelése Acélbetét teljes kihasználtságához tartozó lehorgonyzási hossz (mm). A furatokat gondosan meg kell tisztítani (kefe+fújás). Ökölszabály: a furatot kb. 1/3 részben kell megtölteni. A tubus elsô meghúzását nem szabad felhasználni. Ha az elhelyezési mélység >20 cm-nél, akkor hosszabbító használata szükséges. A nyíró igénybevételek jobb átadása érdekében a beton felületét fel kell érdesíteni. Az alakváltozás Frec esetén azonos a bebetonozott acélbetétekével. 3 HIT-HY 150 fóliatubus HIT-HY 150 ragasztóhabarcs betonhoz. Tartalma: kb. 30 meghúzás. Töltõmennyiség: a furatot kb. 1 /3 részéig megtöltjük. HIT-HY 150/330/2 (2 keverôszárral) 330 ml HIT-HY 150/500 1 (2 keverôszárral) 500 ml HIT-HY 150/1400* (1 keverôszárral) 1400 ml Csak csomagban szállítható (20 db/cs.) 177

6 Mehrachsenlaser Rögzítéstechnika 4 HIT-TZ ragasztott tõcsavar A furatok készülhetnek ütvefúróval vagy gyémánttechnikával. Felhasználás homlokzatrögzítés acél- és fémszerkezet korlátrögzítés feszítõerõ tengelyirányú erõ feszítõerõ Mûszaki adatok A HIT-TZ ETA engedély száma: ETA-04/0084 és a HIT-RTZ ETA engedély száma: ETA-04/0085. Kivonat a Hilti Rögzítéstechnikai kézikönyvébôl. Méretezésnél és alkalmazásnál kérjük vegyék figyelembe az esetleges rendkívüli tényezôket is. Alapanyag: beton C20/25 M8 M10 M12 M16 M20 Max. megengedett Húzóerô Nrec repedésmentes betonban kn 7,6 9,5 14,3 19,0 23,9 terhelés Húzóerô Nrec repedéses betonban kn 4,3 5,7 7,6 9,5 16,6 rögzítôelemenként Nyíróerô Vrec repedésmentes betonban kn 6,3 9,7 14,3 26,9 41,7 Furatátmérô d0 mm Alapanyag min. vast. hmin mm Furatmélység h1 mm Felerôsítés max. vast. tfix mm 15/40 15/40 15/50 25/60 30/60 Szükséges tengelytávolság Scr cm Legkisebb tengelytávolság Smin cm Szükséges peremtávolság Ccr cm 11 12,5 14,5 17,5 24 Legkisebb peremtávolság Cmin cm Átmenô furat df mm Meghúzási nyomaték Tinst Nm Szüks. habarcs ml Szüks. habarcs (meghúzások száma) 0,5 0,5 0,5 1 1 A fenti adatok megengedett terhelési értékek nyugvó (statikus) terheknél. Gyengébb betonminôség, ill. kisebb tengely vagy/és peremtávolság esetén a terhelhetôség csökken. A pontos elhelyezés érdekében csak illesztett Hilti fúrószárat vagy fúrókoronát, ill. egyéb jellel ellátott fúrószárat szabad használni. HIT-TZ alkalmazása betonban 178

7 4 HIT-TZ ragasztott tõcsavar A furatok készülhetnek ütvefúróval vagy gyémánttechnikával. beton vasbeton Erõsségei: alkalmazható húzott övben is kis perem- és tengelytávolság nagy teherbírás kis elhelyezési mélység tûz esetén is megbízható tartóérték HIT-HY 150 kétkomponensû, cementbázisú hibridhabarcs HIT-TZ ragasztott tôcsavar : 5.8 min. acél, galvanikus horganyzással rögzítendô anyagvastagság furat ø furatmélység elhelyezési mélység min. betonvastagság megnevezés cikkszám tfix (mm) do (mm) h1 (mm) hnom (mm) hmin (mm) HIT-TZ M8 55/15** HIT-TZ M8 55/40** HIT-TZ M10 65/15** HIT-TZ M10 65/40** HIT-TZ M12 75/15* HIT-TZ M12 75/50** HIT-TZ M16 90/25** HIT-TZ M16 90/ HIT-TZ M20 120/ HIT-TZ M20 120/60** HIT-RTZ ragasztott tôcsavar : rozsda- és saválló acél, A4-70 (1.440 rögzítendô anyagvastagság furat ø furatmélység elhelyezési mélység min. betonvastagság megnevezés cikkszám tfix (mm) do (mm) h1 (mm) hnom (mm) hmin (mm) HIT-RTZ M8 55/15** HIT-RTZ M8 55/40** HIT-RTZ M10 65/15** HIT-RTZ M10 65/40** HIT-RTZ M12 75/15** HIT-RTZ M12 75/50* HIT-RTZ M16 90/25** HIT-RTZ M16 90/60* HIT-RTZ M20 120/30** HIT-RTZ M20 120/60** HIT-HY 150 fóliatubus HIT-HY 150 ragasztóhabarcs betonhoz. Tartalma: kb. 30 meghúzás. Töltõmennyiség: a furatot kb. 1 /3 részéig megtöltjük. HIT-HY 150/330/2 (2 keverôszárral) 330 ml HIT-HY 150/500 1 (2 keverõszárral) 500 ml HIT-HY 150/1400* (1 keverôszárral) 1400 ml Csak csomagban szállítható (20 db/cs.) ** Egyedi szállítási határidô 179

8 Mehrachsenlaser Rögzítéstechnika HIT-RE 500 A furatok készülhetnek ütvefúróval vagy gyémánttechnikával. beton vasbeton acélbetétek, menetes rudak utólagos, méretezett beragasztása nagy terhek rögzítése HIT-RE 500 epoxigyanta bázisú Erõsségei: biztonságos, idõtálló kötés betonban feszítés nélküli rögzítés gyémántfuratokban is alkalmazható tág beépítési hômérséklet-tartomány 5 C és +45 C nagy átmérõk esetén is tökéletes rögzítés HIT RE 500 mûszaki adatok HAS/HAS-R menetes szárak beragasztása esetén Kivonat a Hilti Rögzítéstechnikai kézikönyvébôl. Méretezésnél és alkalmazásnál kérjük vegyék figyelembe az esetleges rendkívüli tényezôket is. Alapanyag: beton, C20/25 M8 M10 M12 M16 M20 M24 M27 M30 M33 M36 M39 Max. megengedett terhelés Húzóerô Nrec, repedésmentes betonban kn 7,8 11, ,8 44,9 64,7 79, ,1 145,2 166,4 rögzítôelemenként Nyíróerô Vrec, repedésmentes betonban kn 5,6 9,0 13,1 24,7 38,6 55,6 117,1 142,4 177,4 288,2 250,4 Furatátmérô d0 mm Alapanyag min. vast. hmin mm Furatmélység h1 mm Felerôsítés max. vast. tfix mm Szükséges tengelytávolság Scr cm Legkisebb tengelytávolság Smin cm 4,0 4,5 5,5 6,5 9, Szükséges peremtávolság Ccr cm Legkisebb peremtávolság Cmin cm 4,0 4,5 5,5 6,5 9, Átmenô furat df mm Meghúzási nyomaték Tinst Nm Szüks. habarcs ml Szüks. habarcs (meghúzások száma) A megadott teherbírási értékek csak gondosan megtisztított furat esetén érvényesek. Belsômenetes hüvelyek teherbírási értékeit kérdezze meg szaktanácsadónktól! Nagyobb terhek rögzítése, ill. a betonminôségbôl vagy egyéb, a táblázattól eltérô méretezési vagy alkalmazási probléma esetén a Rögzítéstechnikai kézikönyv, ill. szaktanácsadónk segítséget nyújt. HIT-RE 500 rögzítés betonba Alapanyag Bedolgozási Kezdeti Kötési hômérsék- idô kötési idô lete idô vége 5 C alatt nem lehetséges 5 C 4,0 h 36 h 72 h 0 C 3,0 h 25 h 50 h 5 C 2,5 h 18 h 36 h 10 C 2,0 h 12 h 24 h 20 C 30 6 h 12 h 30 C 20 4 h 8 h 40 C 12 2 h 4 h i tanácsok: A munkavégzés ideje alatt a habarcs legalább +5 C hômérsékletû legyen. Tgel = kötési idô kezdete Tcure= kikeményedési (szilárdulási) idô Hûvös, száraz és sötét helyen kell tárolni. Szállítás, tárolás: 5 C és +40 C között. A megbontott tubust négy héten belül fel kell használni. Abban az esetben, ha az alapanyag tartóértéke bizonytalan, helyszíni próbaterhelést javaslunk. 5 HIT-RE 500 fóliatubus HIT-RE 500 ragasztóhabarcs betonhoz. 330 ml a tubus tartalma: kb. 60 meghúzás. Töltõmennyiség: a furatot kb. 1 /3 részéig megtöltjük. HIT-RE 500/330 (2 keverõszárral) 330 ml HIT-RE 500/500* 500 ml HIT-RE 500/1400* 1400 ml Az adagolókészülékeket és a tartozékokat lásd a oldalon, a menetes szárakat lásd a oldalon. 180

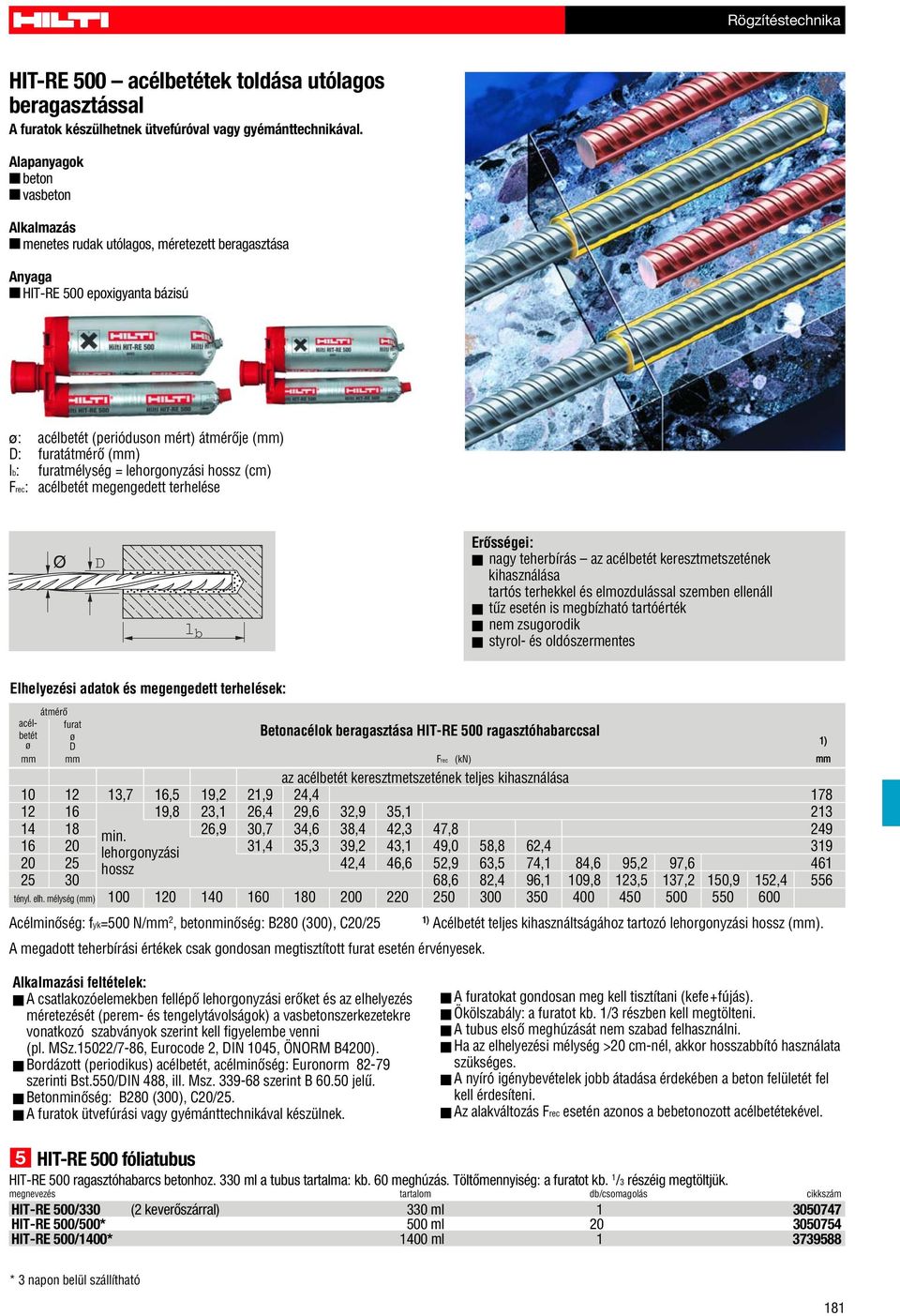

9 HIT-RE 500 acélbetétek toldása utólagos beragasztással A furatok készülhetnek ütvefúróval vagy gyémánttechnikával. beton vasbeton menetes rudak utólagos, méretezett beragasztása HIT-RE 500 epoxigyanta bázisú ø: acélbetét (perióduson mért) átmérôje (mm) D: furatátmérô (mm) lb: furatmélység = lehorgonyzási hossz (cm) Frec: acélbetét megengedett terhelése Erôsségei: nagy teherbírás az acélbetét keresztmetszetének kihasználása tartós terhekkel és elmozdulással szemben ellenáll tûz esetén is megbízható tartóérték nem zsugorodik styrol- és oldószermentes Elhelyezési adatok és megengedett terhelések: acélbetét ø átmérô furat ø D Betonacélok beragasztása HIT-RE 500 ragasztóhabarccsal mm mm Frec (kn) az acélbetét keresztmetszetének teljes kihasználása ,7 16,5 19,2 21,9 24, ,8 23,1 26,4 29,6 32,9 35, min. 26,9 30,7 34,6 38,4 42,3 47, lehorgonyzási 31,4 35,3 39,2 43,1 49,0 58,8 62, hossz 42,4 46,6 52,9 63,5 74,1 84,6 95,2 97, ,6 82,4 96,1 109,8 123,5 137,2 150,9 152,4 556 tényl. elh. mélység (mm) Acélminôség: fyk=500 N/mm 2, betonminôség: B280 (300), C20/25 Acélbetét teljes kihasználtságához tartozó lehorgonyzási hossz (mm). A megadott teherbírási értékek csak gondosan megtisztított furat esetén érvényesek. mm i feltételek: A csatlakozóelemekben fellépô lehorgonyzási erôket és az elhelyezés méretezését (perem- és tengelytávolságok) a vasbetonszerkezetekre vonatkozó szabványok szerint kell figyelembe venni (pl. MSz.15022/7-86, Eurocode 2, DIN 1045, ÖNORM B4200). Bordázott (periodikus) acélbetét, acélminôség: Euronorm szerinti Bst.550/DIN 488, ill. Msz szerint B jelû. Betonminôség: B280 (300), C20/25. A furatok ütvefúrási vagy gyémánttechnikával készülnek. A furatokat gondosan meg kell tisztítani (kefe+fújás). Ökölszabály: a furatot kb. 1/3 részben kell megtölteni. A tubus elsô meghúzását nem szabad felhasználni. Ha az elhelyezési mélység >20 cm-nél, akkor hosszabbító használata szükséges. A nyíró igénybevételek jobb átadása érdekében a beton felületét fel kell érdesíteni. Az alakváltozás Frec esetén azonos a bebetonozott acélbetétekével. 5 HIT-RE 500 fóliatubus HIT-RE 500 ragasztóhabarcs betonhoz. 330 ml a tubus tartalma: kb. 60 meghúzás. Töltõmennyiség: a furatot kb. 1 /3 részéig megtöltjük. HIT-RE 500/330 (2 keverõszárral) 330 ml HIT-RE 500/500* 500 ml HIT-RE 500/1400* 1400 ml

10 Mehrachsenlaser Rögzítéstechnika HIT-HY 150 rögzítés betonba A furatokat ütvefúróval kell elkészíteni. beton, vasbeton kemény kõzetek közepes és nagy terhelésekre elõtetõk, árnyékolók, rácsok stb. rögzítésére szaniter felszerelések, elektromos berendezések rögzítésére HIT-HY 150 kétkomponensû, cementbázisú hibridhabarcs Erõsségei: tûz esetén is megbízható tartóérték biztonságos, idõtálló kötés betonban feszítés nélküli rögzítés kis perem- és tengelytávolság megnevezés db/csomag tartalom cikkszám ml/db ml/csomag HIT-HY db + 1 db ajándék db + 2 db ajándék db + 4 db ajándék db + 15 db ajándék megnevezés db/csomag tartalom cikkszám ml/db ml/csomag HIT-HY db + HIT-MD 2500 OK adagoló db + HIT-MD 2500 adagoló (kofferben) megnevezés db/csomag tartalom cikkszám ml/db ml/csomag HIT-HY db + TE 2 fúrókalapács HIT-MD 2500 OK adagoló (kartondobozban) TE-CX fúrószett (12 db) megnevezés db/csomag tartalom cikkszám ml/db ml/csomag HIT-HY db + TE 6-S kofferben HIT-MD 2500 OK adagoló (kartondobozban) TE-CX fúrószett (12 db) 182

11 HIT-ICE kétkomponensû ragasztó betonhoz 18 C-ig kitûnõen használható Elõnyök extrém hidegben is nagyon könnyen kinyomható jó tartóértéket biztosít ideálisan használható hûtõházakban is alkalmazható betonvas, illetve menetes szár beragasztására ÚJ Hômérséklettáblázat: Az alapanyag Ragasztási idô Kötési (beton) (feldolgozás) idô hômérséklete C +32 C 1,0 min 35 min +21 C 2,5 min 45 min +16 C 5,0 min 1 óra +4 C 15 min 1,5 óra 7 C 1,0 óra 6 óra 18 C 1,5 óra 24 óra Mûszaki adatok Tartóértékek, a Hilti Rögzítéstechnikai kézikönyv szerint az Eurocode (CC-eljárás) alapján. HIT-ICE, HAS menetes szárral M8 M10 M12 M16 M20 M24 Alapanyag minôsége repedezetlen beton Engedélyezett húzóerô N kn 6,0 8,0 12,0 15,3 26,0 32,4 Engedélyezett nyíróerô N kn 5,6 9,0 13,1 24,7 38,6 55,6 Szükséges peremtávolság Ccr cm 8,0 9,0 11,0 12,5 17,0 21,0 Szükséges tengelytávolság Scr cm 16,0 18,0 22,0 25,0 34,0 42,0 2) Minimális peremtávolság Cmin cm 4,0 4,5 5,5 6,5 8,5 10,5 2) Minimális tengelytávolság Smin cm 4,0 4,5 5,5 6,5 8,5 10,5 Furatátmérô d0 mm Furatmélység h1 cm 8,5 9,5 11, ,5 21,5 Alapanyag min. vast. hmin cm Átmenô furat átmérôje Ø mm Meghúzási nyomaték Tinst Nm Kulcsnyílás SV mm Anyagszükséglet ml Az engedélyezett teherbírások egy rögzítésre vonatkoznak, vasalt betonban. 2) Az engedélyezett terhelések csökkentendôk a CC-eljárás szerint, lásd Hilti Rögzítéstechnikai kézikönyv. megnevezés tartozékok tartalom db/csomagolás cikkszám HIT-ICE/300 ml (2 keverõszárral) 300 ml HIT-ICE keverõszár HIT-MD 1000 adagoló

12 Mehrachsenlaser Rögzítéstechnika SVH zsaluzatrögzítô hüvely 175 min.220 Egyoldalú zsaluzatokhoz, HIT-HY 150 ragasztóhabarccsal beragasztva Mûszaki adatok, fúrókalapáccsal fúrt lyukak esetén Megengedett terhelés (központos húzás, bizt. tényezô n = 3) Betonminôség, C25/45 N/mm Max. megengedett terhelés kn Zsaluzat nyomása (SIA szerint) t/m Szükséges tengelytávolság Scr cm Legkisebb tengelytávolság smin cm 8,5 8,5 Szükséges peremtávolság ccr cm Legkisebb peremtávolság cmin cm 8,5 8,5 Furatátmérô db mm Furatmélység tb mm SVH hüvely elhelyezési mélysége t mm : Fúrókalapáccsal (ütvefúró) 30 mm átmérôjû, 175 mm mély lyukat fúrunk, a furatot gondosan megtisztítjuk, majd a HIT-HY injektálása után az SVH menetes hüvelyt elhelyezzük. SVH 15 zsaluzatrögzítô hüvely* HIT-HY 150/330 (2 keverôszárral) 330 ml HIT-HY 150/500 1 (2 keverõszárral) 500 ml HIT-HY készülékek, tartozékok HIT-HY adagolókészülék Alapfelszerelés HIT MD 2500 koffer (330/500 ml)* Tartalma: HIT MD 2500 készülék 2 db HIT-HY tartály, 1 db tisztítópumpa, 3 db tisztítókefe, mûanyag készülékdobozban HIT-HY adagolókészülék HIT MD 2500 OK (330/500 ml) kartondobozban, 1 db tartállyal HIT-HY akkumulátoros adagolókészülék HIT BD 2000 inj. koffer* Tartalma: HIT DB 2000 akkumulátoros inj. készülék, SBP 10 akkumulátor, töltôkészülék, 2 db HIT-HY tartály, 1 db tisztítópumpa, 3 db tisztítókefe mûanyag készülékdobozban HIT-HY tartály HIT-HY 300 ml tartály HIT-HY 500 ml tartály HIT-HY 1400 ml tartály HIT-HY keverôszárak HIT-MA (HY 20)* HIT-M1 (HY 50/HY 150) HIT-M5 (HY150G)* HIT-REM (RE 500) HIT-HY hosszabbító keverôszárhoz HIT hosszabbító, 1 m

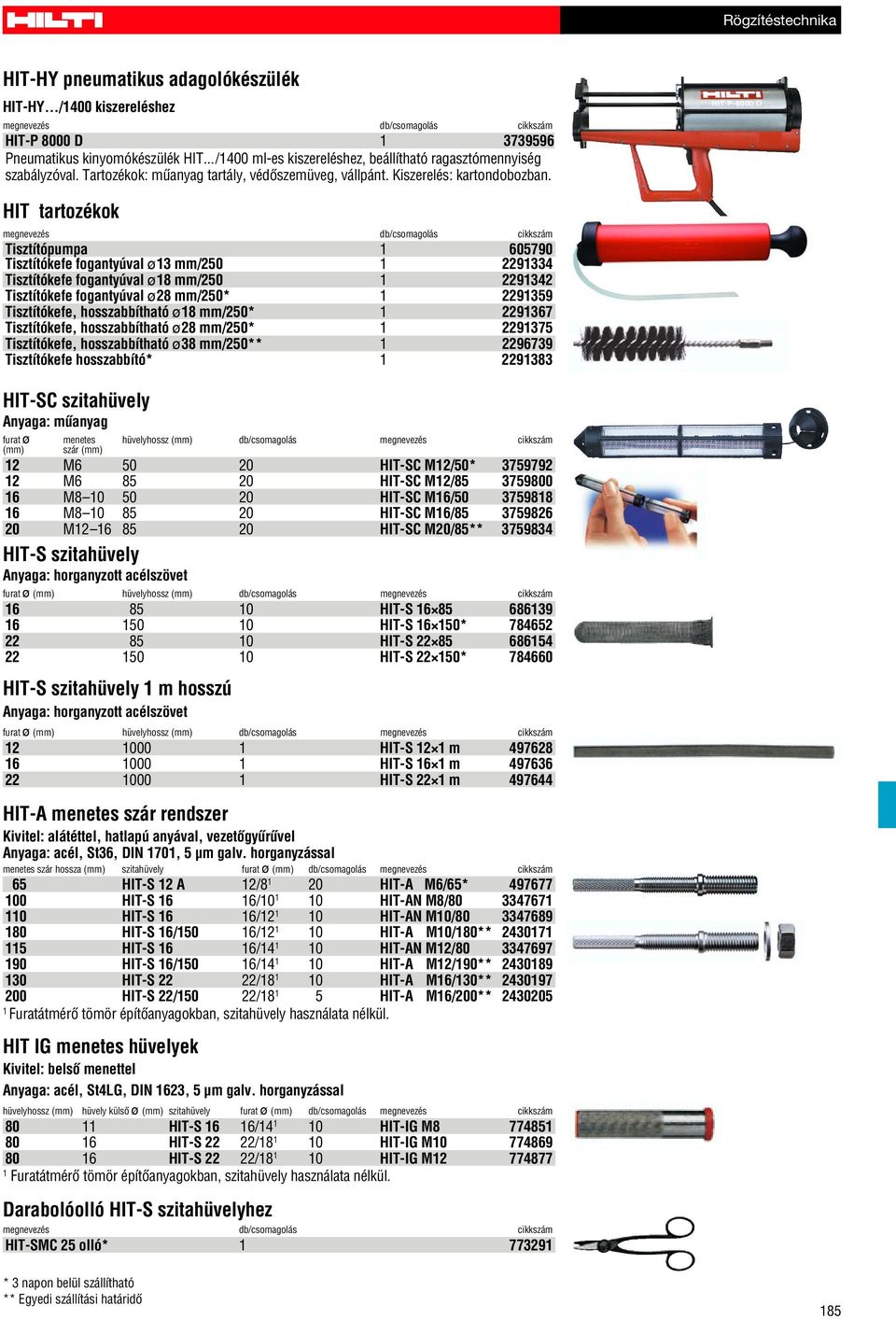

13 HIT-HY pneumatikus adagolókészülék HIT-HY.../1400 kiszereléshez HIT-P 8000 D Pneumatikus kinyomókészülék HIT.../1400 ml-es kiszereléshez, beállítható ragasztómennyiség szabályzóval. Tartozékok: mûanyag tartály, védôszemüveg, vállpánt. Kiszerelés: kartondobozban. HIT tartozékok Tisztítópumpa Tisztítókefe fogantyúval ø13 mm/ Tisztítókefe fogantyúval ø18 mm/ Tisztítókefe fogantyúval ø28 mm/250* Tisztítókefe, hosszabbítható ø18 mm/250* Tisztítókefe, hosszabbítható ø28 mm/250* Tisztítókefe, hosszabbítható ø38 mm/250** Tisztítókefe hosszabbító* HIT-SC szitahüvely : mûanyag furat ø menetes hüvelyhossz (mm) db/csomagolás megnevezés cikkszám (mm) szár (mm) 12 M HIT-SC M12/50* M HIT-SC M12/ M HIT-SC M16/ M HIT-SC M16/ M HIT-SC M20/85** HIT-S szitahüvely : horganyzott acélszövet furat ø (mm) hüvelyhossz (mm) db/csomagolás megnevezés cikkszám HIT-S HIT-S * HIT-S HIT-S * HIT-S szitahüvely 1 m hosszú : horganyzott acélszövet furat ø (mm) hüvelyhossz (mm) db/csomagolás megnevezés cikkszám HIT-S 12 1 m HIT-S 16 1 m HIT-S 22 1 m HIT-A menetes szár rendszer Kivitel: alátéttel, hatlapú anyával, vezetôgyûrûvel : acél, St36, DIN 1701, 5 µm galv. horganyzással menetes szár hossza (mm) szitahüvely furat ø (mm) db/csomagolás megnevezés cikkszám 65 HIT-S 12 A 12/ HIT-A M6/65* HIT-S 16 16/ HIT-AN M8/ HIT-S 16 16/ HIT-AN M10/ HIT-S 16/150 16/ HIT-A M10/180** HIT-S 16 16/ HIT-AN M12/ HIT-S 16/150 16/ HIT-A M12/190** HIT-S 22 22/ HIT-A M16/130** HIT-S 22/150 22/ HIT-A M16/200** Furatátmérô tömör építôanyagokban, szitahüvely használata nélkül. HIT IG menetes hüvelyek Kivitel: belsô menettel : acél, St4LG, DIN 1623, 5 µm galv. horganyzással hüvelyhossz (mm) hüvely külsô ø (mm) szitahüvely furat ø (mm) db/csomagolás megnevezés cikkszám HIT-S 16 16/ HIT-IG M HIT-S 22 22/ HIT-IG M HIT-S 22 22/ HIT-IG M Furatátmérô tömör építôanyagokban, szitahüvely használata nélkül. Darabolóolló HIT-S szitahüvelyhez HIT-SMC 25 olló* ** Egyedi szállítási határidô 185
