VECTOR CAD/CAM (2. fokozat) 3D CAD 2,5D NC PROGRAMOZÁS
|
|
- Magda Kelemenné
- 8 évvel ezelőtt
- Látták:
Átírás
1 VECTOR CAD/CAM (2. fokozat) 3D CAD 2,5D NC PROGRAMOZÁS A VECTOR egy zseniálisan egyszerű, gyors és sokoldalú eszköz, tervezésre és megmunkálásra egyaránt. A VECTOR birtokában Önnek könnyű dolga van, ha rajzot kell készítenie. Teljesen mindegy, hogy egy skiccből, egy professzionális 2,5D-s műszaki rajzból, vagy egy 3D-s modellből kell kiindulnia, a VECTOR minden esetben a legegyszerűbb, legtermészetesebb és leghatékonyabb eszköztárat kínálja a rajzoláshoz. Ez a szoftver megoldja minden rajzolási feladatát a legegyszerűbb esetektől a bonyolult térbeli testek megalkotásáig. A valósághű modell a képernyőn tetszőlegesen forgatható és minden irányból szemügyre vehető. A VECTOR CAD/CAM egyesíti az egyszerűséget és a nagy teljesítményt. Még a CAD/CAM programozás területén teljesen járatlanok is néhány óra ismerkedés után hatékonyan használják. A program rendkívüli rugalmasságának köszönhetően, igényeinknek megfelelően, egyszerűen és gyorsan magunkhoz igazíthatjuk a kezelőfelületet. Bátran kimondhatjuk, hogy egy olyan ritka szoftverrel van dolgunk, amely az üzemi programozást teszi játszi könnyűvé, így nem csak a CAD/CAM programozók, hanem a szerszámgép kezelők és programozók számára is nélkülözhetetlen, hatékony munkaeszköz. Több mint felhasználó világszerte a legkülönbözőbb alkalmazási területeken választotta a VECTOR-t.
2 Alkalmazási területek Gépgyártás Szerszámkészítés Fémmegmunkálás Forgácsoló ipar Készülékgyártás Bútoripar VECTOR CAD/CAM szinte mindenhova, ahol rajzolni kell! Miért éppen VECTOR? A VECTOR könnyen és gyorsan elsajátítható. A könnyen érthető menürendszer és a rendelkezésre álló leírások, illetve tanító programok segítségével oktatás nélkül, akár egyedül is, egyetlen napi gyakorlás után már eredményesen használhatjuk. Különösen megfogja a kezdő felhasználókat az, hogy a geometria villámgyors megrajzolása után, néhány egérkattintással előállítják az NC programot. A leggyakrabban előforduló posztprocesszorok (NCT, DIN/ISO, HEIDENHAIN) díjmentesen állnak a felhasználók rendelkezésére. Az NCT KFT, a VECTOR szoftver kizárólagos magyarországi forgalmazója, vállalja a posztprocesszorok illesztését, illetve új posztprocesszorok készítését. VECTOR CAD Vonalas CAD A legegyszerűbben rajzolhatunk pontokat, egyeneseket, köröket, illetve splájnokat Lekerekítéseket, letöréseket helyezhetünk el könnyedén a kiválasztott kontúrelemek közé egyenként vagy egy kijelölt kontúrszakasz elemei közé egyszerre 3D-s vonalas megjelenítés (3D-s vetített nézet) Számtalan módszer splájnok előállítására Könnyűszerrel megváltoztathatjuk a vonalak jellegét, színét, vastagságát egyenként, vagy csoportosan Egyetlen egérkattintás után módosíthatjuk az egyenesek, körök paramétereit Villámgyorsan összefűzhetjük a kontúrelemeket Geometriai transzformációk sokasága áll rendelkezésünkre Geometriai elemek átalakíthatók NURBS-elemekre Alapbeállításként 20, de akár több (beállíthatjuk) lépésben is visszaléphetünk a rajzolási folyamatban
3 Méretezés Automatikus méretezés Alkalmazhatunk vízszintes-, függőleges-, párhuzamos-, lánc-, szög-, átmérő-, sugár-, koordináta-, pontméretezést. A méretvonalakon szabadon helyezhetünk el szöveget is. Könnyedén változtathatjuk a méretvonalak tulajdonságait, helyezhetünk el nyilakat és mozgathatjuk a vonalakat és a szövegeket. Gazdag vonal és sraffozás könyvtár áll a rendelkezésünkre. Kijelölési módszerek Az alapfunkciókat az egér jobbgombjával is elérhetjük Az intelligens láncolási technikával kijelölhetünk elemeket egyenként vagy csoportosan előre és hátra léptetéssel is Lekorlátozhatjuk az elemek választékát tulajdonságuk alapján (szín, jelleg, vastagság, fólia stb. szerint) Kijelölhetünk elemeket bekeretezéssel (kívül, belül, érintő) Kiválaszthatunk elemeket, mint pl. az azonos átmérőjű furatokat, de lehet szín, fólia stb. alapján is választani Választhatunk tetszőleges felbontású, rajzolást segítő, raszterlapot Geometriaelemzés Tetszőleges geometriai elemnek megkaphatjuk a hosszát, típusát, helyzetét, és más tulajdonságait Meghatározhatjuk az egymáson elhelyezkedő elemek számát Megkaphatjuk egy zárt kontúr területét is akár szigetekkel, akár azok nélkül Megjeleníthetjük az elemek alapadatait egy kettőskattintással és azonnal módunkban áll módosítani is azokat Távolság- és szögméréseket végezhetünk a geometriai elemek között 2, illetve akár 3D-ben.
4 Hatékony 3D-s felületmodellezés Forgási felület, szabadfelület, felületháló, felület előállítása kihúzással Komplex felületek közötti átmenetek létrehozása Zárt kontúr által határolt síkfelület létrehozása szigetekkel, vagy szigetek nélkül Önálló felületelem levágása (trimmelés) vonalakkal, vagy felületekkel Felület határoló vonalának előállítása Felületek meghosszabbítása és hasítása Hasábok, gömbök, hengerek és más testek létrehozása, könnyen, gyorsan 3D-s felület XY síkkal párhuzamos metszeteinek létrehozása megadott Z mélységekben Valósághű térbeli modell létrehozása és manipulálása (OpenGL) Adatfogadás DXF, HPGL, IGES, STL, ASC, XYZ, PLC, Rhino3D, BMP, JPEG 2,5D-s NC programozás Miközben a megmunkálási feladatok többségéhez elegendő a 2D illetve a 2,5D, a tervezőrendszerek egyre növekvő mértékben 3D-ben dolgoznak. Így egy 2,5D-s CAM szoftvernek is alkalmasnak kell lennie 3D-s adatok feldolgozására. Töltsük be egy másik CAD rendszerből, vagy rajzoljuk meg a VECTOR 3D-s CAD-jéban a munkadarabot. Válasszuk ki a megfelelő technológiai ciklusokat (zsebmarás, kontúrmegmunkálás, fúrás, stb.), adjuk meg a megmunkáló szerszám paramétereit, a simítási ráhagyás nagyságát és a vektor máris előállítja a szerszámpályát. Ezután már csak a megfelelő NC vezérlőt kell kiválasztanunk és az NC program generálása paranccsal előállíthatjuk a technológiai programot. Az elkészült NC programot a VECTOR-ba integrált programátviteli szolgáltatással, vagy bármely más adatátviteli technikával betölthetjük a szerszámgépünk vezérlőjébe. 3D-s CAD, 2,5D-s NC megmunkálás: A VECTOR birtokában nem kell megijednie, ha egy testmodellt kapunk, mondjuk IGES adatformátumban. Amennyiben a test valamely részén egy zsebet kell megmunkálni, egyszerűen előállíthatjuk a felület határgörbéjét és a kijelölt görbén belüli területet megmunkáljuk.

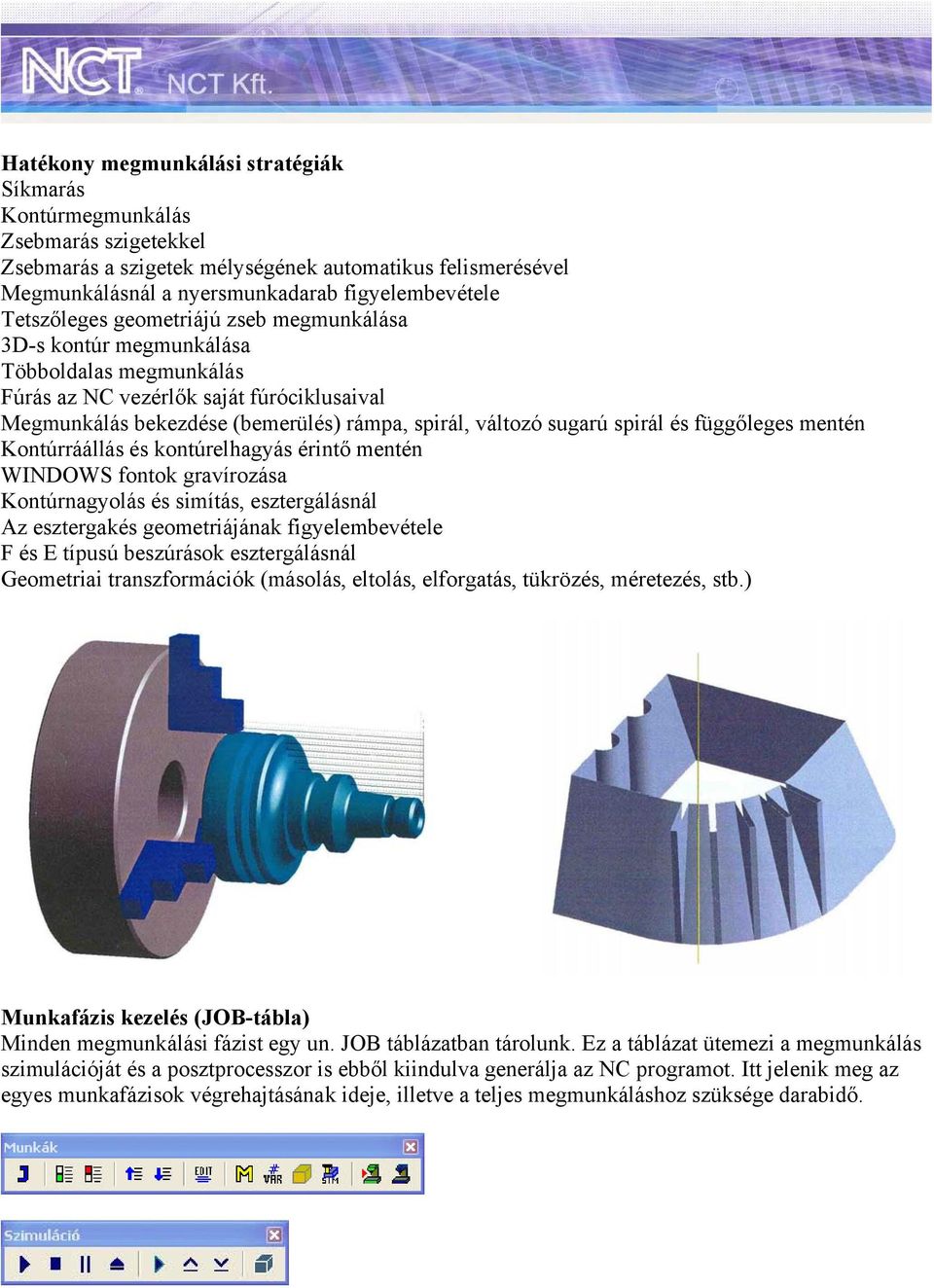

5 Hatékony megmunkálási stratégiák Síkmarás Kontúrmegmunkálás Zsebmarás szigetekkel Zsebmarás a szigetek mélységének automatikus felismerésével Megmunkálásnál a nyersmunkadarab figyelembevétele Tetszőleges geometriájú zseb megmunkálása 3D-s kontúr megmunkálása Többoldalas megmunkálás Fúrás az NC vezérlők saját fúróciklusaival Megmunkálás bekezdése (bemerülés) rámpa, spirál, változó sugarú spirál és függőleges mentén Kontúrráállás és kontúrelhagyás érintő mentén WINDOWS fontok gravírozása Kontúrnagyolás és simítás, esztergálásnál Az esztergakés geometriájának figyelembevétele F és E típusú beszúrások esztergálásnál Geometriai transzformációk (másolás, eltolás, elforgatás, tükrözés, méretezés, stb.) Munkafázis kezelés (JOB-tábla) Minden megmunkálási fázist egy un. JOB táblázatban tárolunk. Ez a táblázat ütemezi a megmunkálás szimulációját és a posztprocesszor is ebből kiindulva generálja az NC programot. Itt jelenik meg az egyes munkafázisok végrehajtásának ideje, illetve a teljes megmunkáláshoz szüksége darabidő.

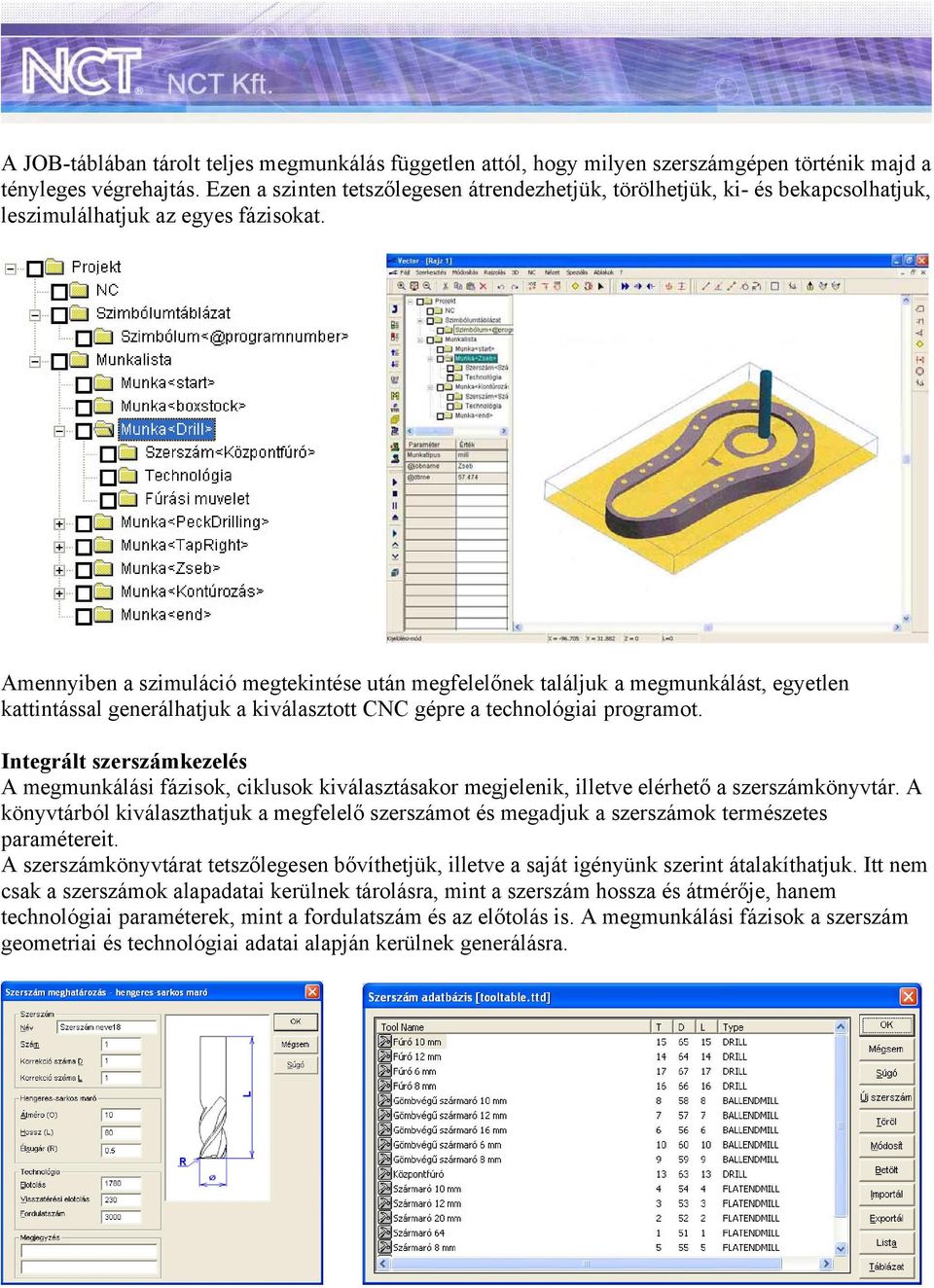

6 A JOB-táblában tárolt teljes megmunkálás független attól, hogy milyen szerszámgépen történik majd a tényleges végrehajtás. Ezen a szinten tetszőlegesen átrendezhetjük, törölhetjük, ki- és bekapcsolhatjuk, leszimulálhatjuk az egyes fázisokat. Amennyiben a szimuláció megtekintése után megfelelőnek találjuk a megmunkálást, egyetlen kattintással generálhatjuk a kiválasztott CNC gépre a technológiai programot. Integrált szerszámkezelés A megmunkálási fázisok, ciklusok kiválasztásakor megjelenik, illetve elérhető a szerszámkönyvtár. A könyvtárból kiválaszthatjuk a megfelelő szerszámot és megadjuk a szerszámok természetes paramétereit. A szerszámkönyvtárat tetszőlegesen bővíthetjük, illetve a saját igényünk szerint átalakíthatjuk. Itt nem csak a szerszámok alapadatai kerülnek tárolásra, mint a szerszám hossza és átmérője, hanem technológiai paraméterek, mint a fordulatszám és az előtolás is. A megmunkálási fázisok a szerszám geometriai és technológiai adatai alapján kerülnek generálásra.

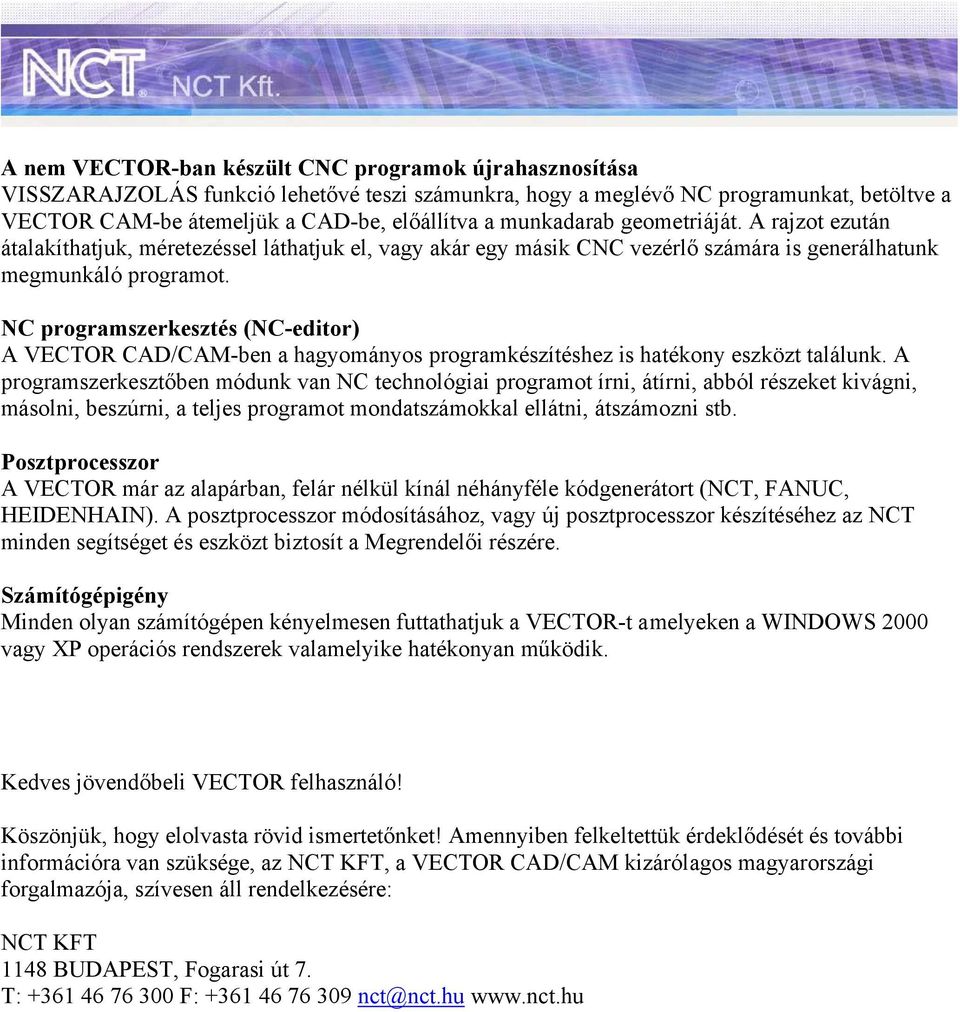

7 A nem VECTOR-ban készült CNC programok újrahasznosítása VISSZARAJZOLÁS funkció lehetővé teszi számunkra, hogy a meglévő NC programunkat, betöltve a VECTOR CAM-be átemeljük a CAD-be, előállítva a munkadarab geometriáját. A rajzot ezután átalakíthatjuk, méretezéssel láthatjuk el, vagy akár egy másik CNC vezérlő számára is generálhatunk megmunkáló programot. NC programszerkesztés (NC-editor) A VECTOR CAD/CAM-ben a hagyományos programkészítéshez is hatékony eszközt találunk. A programszerkesztőben módunk van NC technológiai programot írni, átírni, abból részeket kivágni, másolni, beszúrni, a teljes programot mondatszámokkal ellátni, átszámozni stb. Posztprocesszor A VECTOR már az alapárban, felár nélkül kínál néhányféle kódgenerátort (NCT, FANUC, HEIDENHAIN). A posztprocesszor módosításához, vagy új posztprocesszor készítéséhez az NCT minden segítséget és eszközt biztosít a Megrendelői részére. Számítógépigény Minden olyan számítógépen kényelmesen futtathatjuk a VECTOR-t amelyeken a WINDOWS 2000 vagy XP operációs rendszerek valamelyike hatékonyan működik. Kedves jövendőbeli VECTOR felhasználó! Köszönjük, hogy elolvasta rövid ismertetőnket! Amennyiben felkeltettük érdeklődését és további információra van szüksége, az NCT KFT, a VECTOR CAD/CAM kizárólagos magyarországi forgalmazója, szívesen áll rendelkezésére: NCT KFT 1148 BUDAPEST, Fogarasi út 7. T: F: nct@nct.hu
