1 Óbudai Egyetem Bánki onát Gépész és Biztonságtechnikai Mérnöki Kar Anyagtudományi és Gyártástechnológiai Intézet Forgácsolás technológia számítógépes tervezése II. CAM rendszerek alapjai r. Mikó Balázs CAM rendszerek Computer Aided Manufacturing Feladatai: Szerszámpálya tervezés NC program generálás CAM rendszerek elemei: Szerszámpálya számítás Szerszámpálya szerkesztés Szerszámpálya optimalizálás Anyag és szerszám adatbázis Megmunkálási idı számítás NC posztprocesszor CAM rendszerek NX CAM rendszerek csoportosítása Alkalmazott technológia Marás Esztergálás Kivágás (lézer, vízsugár, láng, plazma, huzal szikraforgácsolás) Koordináta mérıgép imenzió szám 3 4 imenzió szám Megmunkálás, vezérlés szabadságfoka Egész szám egyidejőleg mozgatható tengelyek száma megmunkálás során Fél dimenzió szakaszos fogásvételi mozgás 1 egy tengely menti elmozdulás Fúrás két tengely menti egyidejő elmozdulás Esztergálás Síkbeli kivágás (lézer, plazma, vízsugár, huzal szikra stb.).5 síkbeli megmunkálás + fogásvételi mozgás Marási feladatok egy része: nagyolás, teraszoló simítás 5 6 1

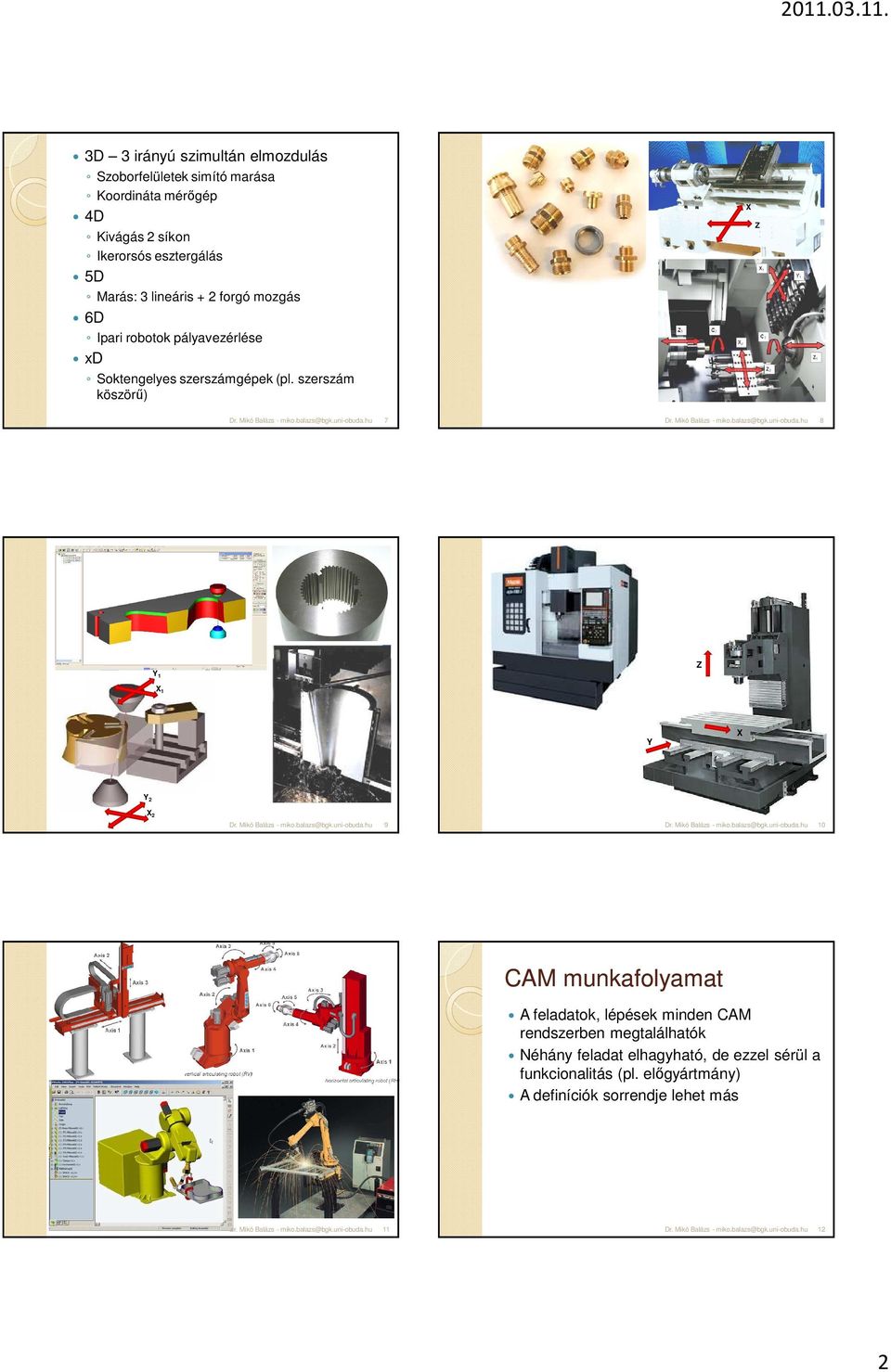

2 irányú szimultán elmozdulás Szoborfelületek simító marása Koordináta mérıgép 4 Kivágás síkon Ikerorsós esztergálás 5 Marás: 3 lineáris + forgó mozgás 6 Ipari robotok pályavezérlése x Soktengelyes szerszámgépek (pl. szerszám köszörő) X Z 7 8 Z Y 1 X 1 Y X Y X 9 10 CAM munkafolyamat A feladatok, lépések minden CAM rendszerben megtalálhatók Néhány feladat elhagyható, de ezzel sérül a funkcionalitás (pl. elıgyártmány) A definíciók sorrendje lehet más 11 1

3 CA modell beolvasása és elıkészítése Szerszámgép definiálása Szerszám kiválasztása Mozgásciklus kiválasztása Geometria kijelölése Számítás végrehajtása Szimuláció NC program generálás Felület módosítás, foltozás Elıgyártmány Koordináta rendszer Biztonsági síkok NC vezérlés, Gépadatok Átmérı, Hossz Sarokrádiusz Szerszámtartó Paraméterek megadása Térfogat, Felület Görbe, Tengely, Szerszámpálya megjelenítés Megmunkálás szimuláció Ütközésvizsgálat Vezérlés független Vezérlés függı 0. Technológiai tervezés 1. CA modell beolvasása és elıkészítése Fájlformátumok, adatvesztés Natív / Neutrális (dxf, step, iges, vda, stl stb.) Parametrikusság / Modelltörtént / Felület hibák Geometria módosítása Felület foltozás (pl. furatok befedése) Elıgyártmány definiálása okumentálás Szerszámgép választás Gépadatok (munkatér, forgácsolási paraméter határok, stb.) NC vezérlés típusa Koordináta rendszer kiválasztása Biztonsági síkok definiálása 1 3. Szerszám kiválasztása, kijelölése Szerszámadatok megadása (, L, R) Szerszám adatbázis Forgácsolási adatok: anyag, nagyol / simít, n (v c ), v f 1 biztonsági sík, felette 3 gyorsmozgás engedélyezett kiemelési sík, összekötı mozgások síkja Pro/Engineer WF4 4. Mozgásciklus választás Adott megmunkálási módhoz fejlesztett ciklusok Standard ciklusok Egyedi (CAM rendszer függı) ciklusok Egy feladat több módon is megoldható Szerszám Geometria Mozgáspálya Szerszám CATIA v5 17 Munkadarab geometria Mozgásciklus 18 3

4 Geometria kijelölése Tengely, Görbe, Felület, Térfogat, Ablak CA modellen / Újra modellezve 6. Számítás végrehajtása Szimuláció Szerszámpálya megjelenítése Megmunkálás szimuláció Munkadarab + Szerszám Szerszámgép + Készülék Ütközésvizsgálat Munkadarab Szerszám Készülék CATIA v5 Szerszámtartó Szerszámgép Egyéb szimulációk Megmunkálási idı Gépteljesítmény 1 MSN 500 NC marógép ÓE BGK AGI gépmőhely CATIA v5 Pro/Engineer WF 3 4

5 Keller Pro/Engineer WF Siemens NX NC program generálása Vezérlés független program (APT / EXAPT) Vezérlés orientált NC program (posztprocesszálás) EXAPT CLata CAM rendszer Posztprocesszor #1 NC program G kód # NC program G kód #x NC program G kód APT Automatically Programmed Tool ouglas T. Ross, MIT Szerszámpálya leírása NC marógépekhez EXAPT Extended APT Németország, EU okumentálás NC program neve Szerszám azonosító Forgácsolási adatok, idı adatok Koordináta rendszer helye

6 Esztergálás CAM rendszerekben -s megmunkálás Geometria definiálás Palást és homlokfelületek (külsı / belsı) Egyszerő és alakos beszúrás Alászúrás Menet (külsı / belsı) Élletörés, éllekerekítés Esztergálható kontúr generálása Esztergálás CAM rendszerekben Mozgásciklusok Kontúr nagyolás Hosszesztergálás Keresztesztergálás Kontúrsimítás Furatesztergálás Beszúrás Alászúrás Leszúrás Menetesztergálás Fúróciklusok.5--s marási stratégiák.5 35 Síkmarás Térfogat marás Teraszoló kontúrsimítás Zsebmarás Trajektória marás Sarokmarás Fúrás 36 6

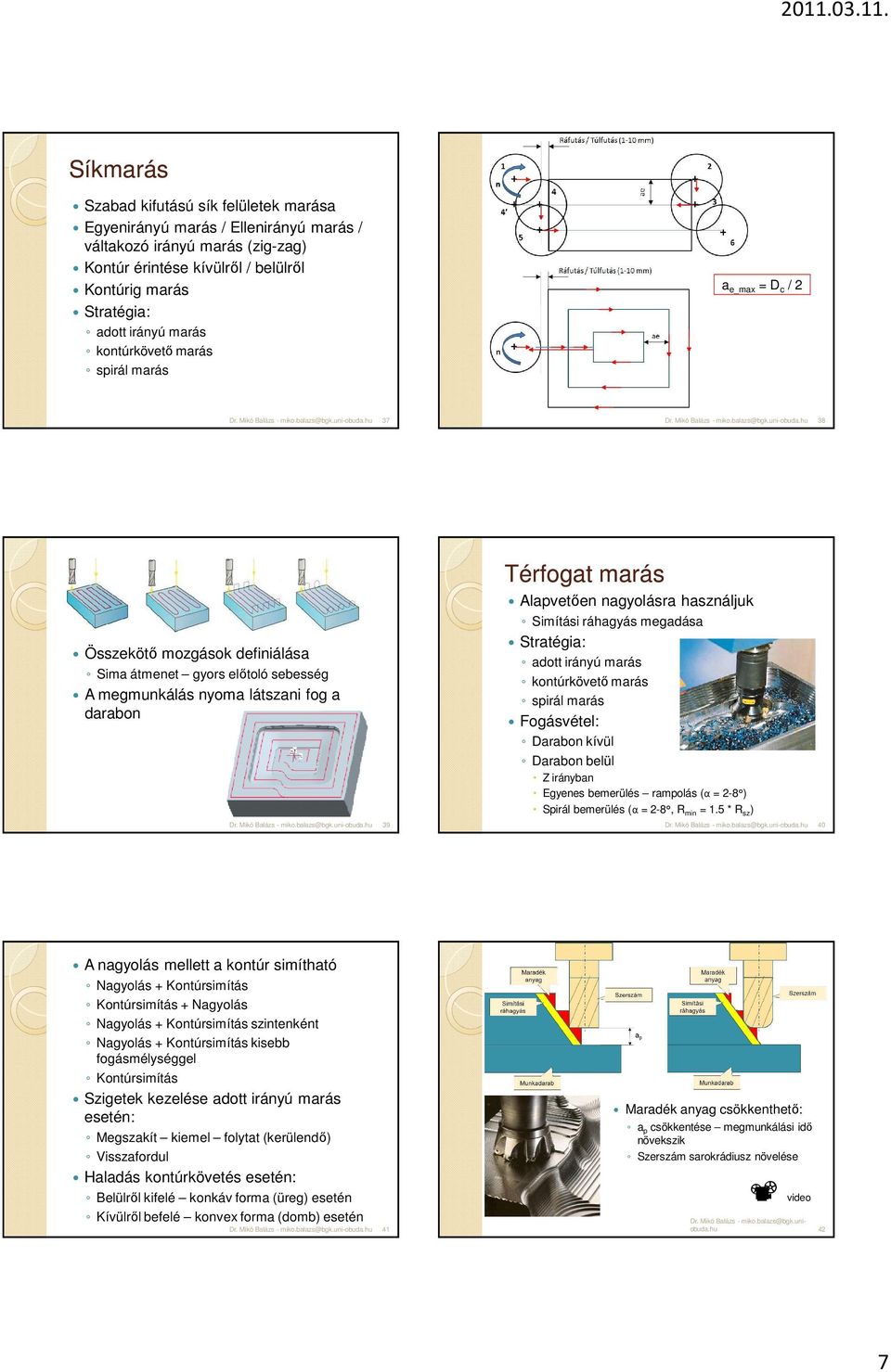

7 Síkmarás Szabad kifutású sík felületek marása Egyenirányú marás / Ellenirányú marás / váltakozó irányú marás (zig-zag) Kontúr érintése kívülrıl / belülrıl Kontúrig marás Stratégia: adott irányú marás kontúrkövetı marás spirál marás a e_max = c / Összekötı mozgások definiálása Sima átmenet gyors elıtoló sebesség A megmunkálás nyoma látszani fog a darabon 39 Térfogat marás Alapvetıen nagyolásra használjuk Simítási ráhagyás megadása Stratégia: adott irányú marás kontúrkövetı marás spirál marás Fogásvétel: arabon kívül arabon belül Z irányban Egyenes bemerülés rampolás (α = -8 ) Spirál bemerülés (α = -8, R min = 1.5 * R sz ) 40 A nagyolás mellett a kontúr simítható Nagyolás + Kontúrsimítás Kontúrsimítás + Nagyolás Nagyolás + Kontúrsimítás szintenként Nagyolás + Kontúrsimítás kisebb fogásmélységgel Kontúrsimítás Szigetek kezelése adott irányú marás esetén: Megszakít kiemel folytat (kerülendı) Visszafordul Haladás kontúrkövetés esetén: Belülrıl kifelé konkáv forma (üreg) esetén Kívülrıl befelé konvex forma (domb) esetén 41 Maradék anyag csökkenthetı: a p csökkentése megmunkálási idı növekszik Szerszám sarokrádiusz növelése video r. Mikó Balázs - miko.balazs@bgk.uniobuda.hu 4 7

8 Teraszoló kontúrsimítás Profilozás, Z-level finishing Szerszám: Sarokrádiuszos maró Gömbvégő maró 45 -nál meredekebb felületek simítása Fogásmélység: a p > 0.1 mm felület minıség vs. idı Fogásvétel: Rágördülés, legördülés, Fogásvétel levegıben Ráfutás és túlfutás Zsebmarás Általában simítás Sarokrádiuszos marószerszám Oldalfal kontúrkövetése és / vagy fenék síkmarása Belsı sarkok esetén c < R A rádiusz mentén nı a forgács hossz, nı a szerszám terhelés Elıtolási sebességet (v f ) érdemes csökkenteni Trajektória marás Adott térgörbe mentén vezetjük végig a szerszámot Horonymarási feladat T horony marás

9 Sarokmarás Síkgörbe mentén letörés vagy lekerekítés készítése alakos maróval Kijelölt geometriai elem: xy síkban lévı élek Fúrás Fúróciklusok kezelése Összekötı mozgások optimalizálása Kijelölés szabályok alapján Átmérı Átmérı tartomány Adott irány Adott sík Furattábla készítése marási stratégiák 3 felület simítás Kombinált simítás 3 helikális simítás Gravírozás Maradékanyag megmunkálás Térbeli sarokmarás felület simítás Szerszám: gömbvégő maró 45 -nál laposabb felületek simítása Megmunkálás iránya: Adott irányban xy síkban Kontúrkövetés Paraméter vonal követés Vetített trajektória Sugár irányú Spirál

10 Oda-vissza marás Összekötı mozgás definiálása: egyenletes gyorsulás és lassulás Túlfutás, ha lehetséges Egyenlı ellépés -ben Egyenlı ellépés 3-ben Gömbvégő maró dolgozó átmérıje eff eff a p a = p a p eff 57 Gömbvégő maró dolgozó átmérıje eff_1 β α eff_ β α eff _ 1 = sin( β + α) = sin( β α ) eff _ ap a p β = arccos eff _1 β + α 58 Barázda magasság (cusp height) Barázda magasság (cusp height) Ch Ch a e α Ch a e Ch = a e a e 59 Ch = a e α Ch a e cosα a e cosα 60 10

11 ae Cusp height α: 0.00 ae Cusp height α: Barázda magasság (cusp - mm) Ch(ae,α), c = 1 mm ae Cusp height α: Ellépés (ae - mm) Hajlásszög Üreg simítása 3 helikális simítás Szerszám: sarokrádiuszos vagy gömbvégő maró 45 -nál meredekebb felületek simítása A kontúrkövetéssel párhuzamosan folyamatos Z irányú süllyedés Nincs fogásvétel Folyamatos forgácsolás Kombinált simítás Felületek automatikus szétválasztása + = Gravírozás Gravírozó szerszám Fogásmélység: mm Sík vagy térgörbe kijelölése CA rendszerben elegendı a görbe elkészítése Teraszolás 3 felületmarás

12 Maradékanyag megmunkálás Az elızı megmunkálás során nem megmunkálható geometria újra munkálása Teraszoló marás vagy felület simítás Térbeli sarokmarás Pencile trace Térbeli görbe lekövetése A térbeli görbét felületek határozzák meg Különleges mozgásciklusok Süllyesztı marás Plunge milling Nagyolás nagy mélység, konvex / konkáv Szerszám: nagy átmérıjő homlokélő szerszám A leválasztási alakzat hengerek metszıdésébıl adódik A szerszámgép Z irányú terhelhetısége kritikus lehet v f n Különleges mozgásciklusok Trochoid marás Egyenletes szerszámterhelés Különleges mozgásciklusok Menet marás Kis a e 5-0% c Nagy a p 1- x c Szerszám átmérı: horonyszélesség 70%-a Video - Seco 71 7 a e a e a e 1

13 Különleges mozgásciklusok Alámetszések marása Szerszám szár csökkentett átmérıvel 5-s marás 3 lineáris elmozdulás + forgó Adott pontban különbözı szerszámorientáció állítható be ( eff = Const.) Térbeli furatok fúrása Alámetszett felületek marása Rövidebb szerszámkinyúlás Kevesebb felfogás rága gép CAM rendszer, programozás Ütközésvizsgálat video 76 Nagyolási stratégiák összehasonlítása r. Mikó Balázs, Németh Gergely: Study of milling technology in case of mould manufacturing; Gépészet május 5-6. Budapest p.76-81; ISBN Marási technológia Szerszám: anyag, felépítés, geometria Forgácsolási paraméterek Q = a v f p a v e = f z n z 1000 v n = Π HSM high speed milling c f 3 cm min HPM high performance milling HFM high feed milling v f n 78 13

14 Teszt alkatrész Teszt alkatrész CATIA v5 R19 CA model Mőanyag alkatrész Nagyolás # Különbözı átmérı #1 különbözı szerszámgeometria Azonos szerszámátmérı Keményfém lapkás marószerszámok Azonos típusú szerszámok Tömör keményfém marók 1.1 sarkos szerszám, sarokrádiusszal 1. körlapkás szerszám 1.3 nagy elıtolású szerszám HFM Különbözı átmérık Növekvı ap és ae Azonos vc Csökkenı n és vf Gyártási idı és maradék anyag #3 Marási koncepció Azonos átmérı Tömör keményfém marók 3.1 hagyományos technológia 3. HPM technológia, nagy ap 3.3 HSM technológia, nagy vc és n

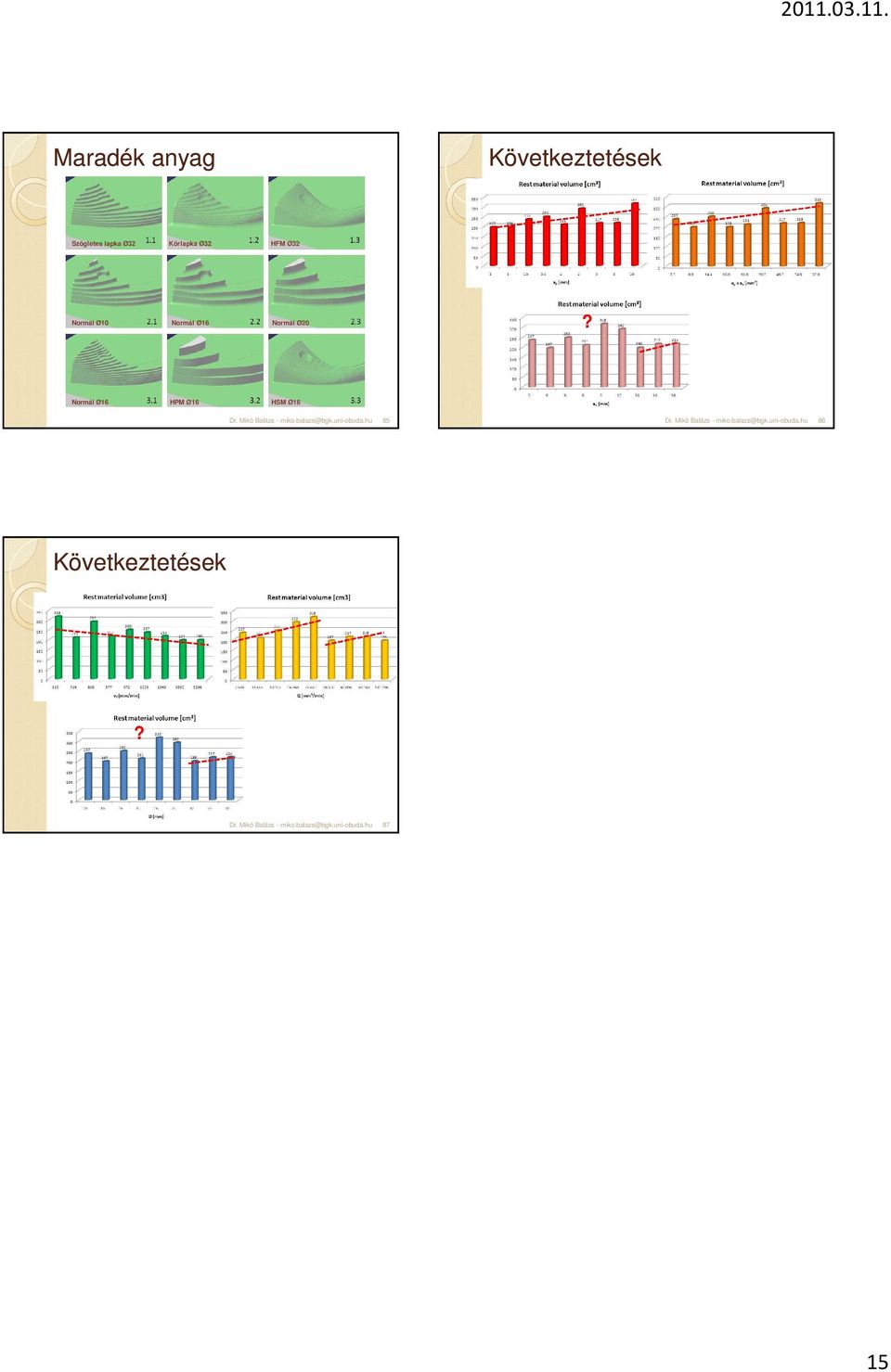

15 Maradék anyag Következtetések Szögletes lapka Ø3 Körlapka Ø3 HFM Ø3 Normál Ø10 Normál Ø16 Normál Ø0? Normál Ø16 HPM Ø16 HSM Ø Következtetések? 87 15
