1 PowerMill 12. Példák 12. PÉLDÁK 12.1 Példa komplex megmunkálásra Töltsük be a Modell-A.dgk modellt. A munkadarabot két részletben bontjuk ki. A hullámos felület feletti részt raszter nagyolással, míg magát a hullámos részt ofszet nagyolással távolítjuk el. A két stratégiához eltérő blokk előgyártmányt definiálunk. Felső rész kibontásához definiáljuk az előgyártmányt a Zmin:2-vel majd a modell felső síkja fölé adjunk meg 0,5 mm-es ráhagyást, amelynek eredményeképpen Zmax: lesz. Típusa: modell. Megadási módja: hasáb A megmunkáláshoz a P rendelési számú FRAISE tóruszos szerszámot válasszunk, amit a következő néven definiálunk: D12_TM3 (12mm átmérőjű R3 sarokrádiuszú tóruszos maró) Technológia adatok: Állítsuk be a Gyorsjárati pozíció -kat, majd a Pálya kezdő és végpontjai -t A 3D-s nagyolás menüből válasszuk az Raszter nagyolás stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a NAGY1_1 szerszámpályát. 12.1

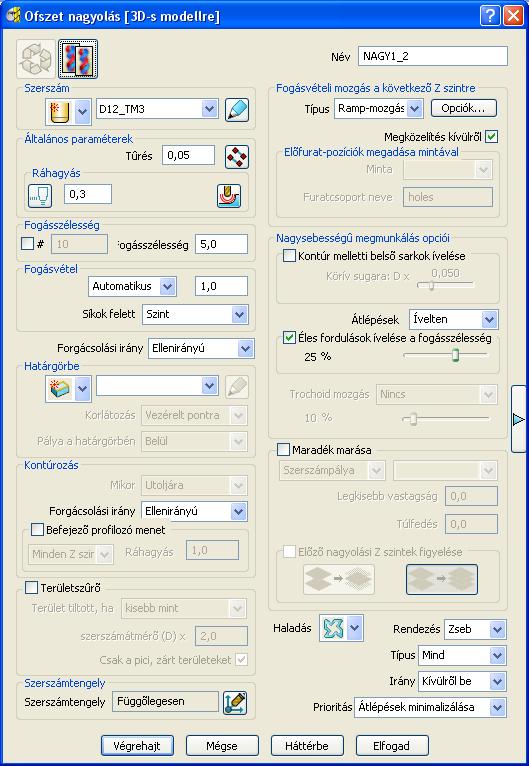

2 12. Példák PowerMill A modell alsó felének megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin:-9.5 Zmax:2. Típusa: modell. Megadási módja: hasáb A megmunkáláshoz ugyanazt a szerszámot használjuk, de eltérő technológiai adatokkal: A 3D-s nagyolás menüből válasszuk az Ofszet nagyolás stratégiát. Az ablakban a következő adatokat adjuk meg. Az ofszetelés irányára kívülről befelé tartó mozgást válasszuk. Ezzel definiáljuk a NAGY1_2 szerszámpályát. 12.2

3 PowerMill 12. Példák A felső felület elősimítását ofszet nagyolással végezzük, amelyhez NAGYOL1_1 szerszámpályára vonatkozó maradékanyag eltávolítást alkalmazunk. A megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin:25 Zmax: Típusa: modell. Megadási módja: hasáb A megmunkáláshoz a D rendelési számú FRAISE tóruszos szerszámot válasszunk, amit a következő néven definiálunk: D6_TM1-5 (6mm átmérőjű R1.5 sarokrádiuszú tóruszos maró) Technológia adatok: A 3D-s nagyolás menüből válasszuk az Ofszet nagyolás stratégiát. Az ablakban a következő adatokat adjuk meg. Ne feledkezzünk el a szerszámpályára vonatkozó maradékanyag eltávolításnál megadni a NAGY1_1 SZERSZÁMPÁLYÁT. Ezzel definiáljuk a NAGY2_1 szerszámpályát. 12.3

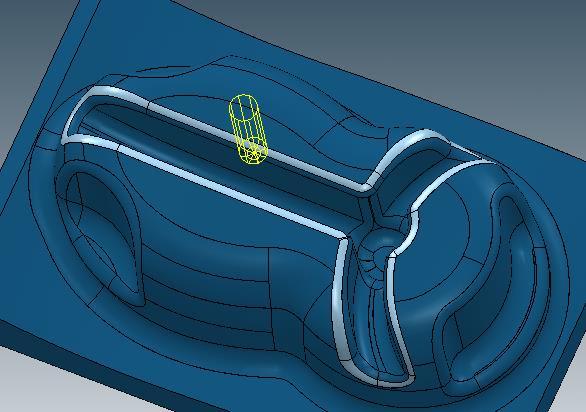

4 12. Példák PowerMill A feladatot a belső T horony kibontásával folytatjuk. A blokk előgyártmány definiáláshoz elsőként, hozzunk létre egy határgörbét (tetszőlges-modell) az alábbiak szerint, amelyből töröljük a külső görbe szakaszt. Ezt a határgörbét használjuk majd fel a blokk előgyártmány definiálására. A blokk előgyártmány definiálásakor az ablakban az alábbi adatokat adjuk meg. Típusa: modell. Megadási módja: határgörbe A megmunkáláshoz a D6_TM1-5 (6mm átmérőjű R1.5 sarokrádiuszú tóruszos maró) marót használjuk. Technológia adatok:

5 PowerMill 12. Példák A megmunkáláshoz a 3D-s nagyolás menüből válasszuk az Ofszet nagyolás stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a NAGY2_2 szerszámpályát. Következő művelet az oldalfelület előnagyolása, amelyhez kontúrozó nagyolást választunk. A megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin:2 Zmax: 25. Típusa: modell. Megadási módja: hasáb A megmunkáláshoz a D12_TM3 tóruszos marót használjuk. Technológia adatok:

6 12. Példák PowerMill A megmunkáláshoz a a 3D-s nagyolás menüből válasszuk az Ofszet nagyolás stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a NAGY3 szerszámpályát. A megmunkálást az elősimítási műveletekkel folytatjuk, melynek első lépéseként az alsó 4.5 mm-es lekerekítés elősimítását végezzük el. A megmunkáláshoz a D8_GM gömbvégű használjuk. Rendelési szám: U Technológia adatok:

7 PowerMill 12. Példák A megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin: Zmax: Típusa: modell Megadási módja: hasáb A megmunkáláshoz elsőként készítsünk el egy határgörbét az ábrán bemutatott kiválasztott felületre, majd alakítsuk át mintává. A megmunkáláshoz a Simítás menüből válasszuk az Minta szerinti simítás: tetszőleges stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a ESIM1_1 szerszámpályát. 12.7

8 12. Példák PowerMill A következő művelet a lapos és meredek felületek elősimítása lesz A megmunkáláshoz a D8_GM gömbvégű használjuk. Rendelési szám: U Technológia adatok: A megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin: Zmax: Típusa: modell Megadási módja: hasáb A megmunkáláshoz a Simítás menüből válasszuk az Átfedő optimalizált állandó Z simítás stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a ESIM1_2 szerszámpályát. 12.8

9 PowerMill 12. Példák Az elősimítás befejezéseként a T horony belső felületén 3D-s ofszet simítását hajtunk végre. A megmunkáláshoz a D6_GM gömbvégű használjuk. Rendelési szám: U Technológia adatok: A megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin: Zmax: Típusa: modell Megadási módja: hasáb A megmunkáláshoz szükség lesz egy maradék határgörbére, amihez hozzunk létre egy 8.5 mm átmérőjű gömbvégű marót referencia szerszámnak 1 névvel. Azért választottunk referencia szerszámnak 8.5 mm-es gömbvégű marót, mivel így a belső éleken csak a T horonynál keletkezik határgörbe, ugyanis a többi belső él 4.25 mm-nél nagyobb rádiuszú lekerekítéssel rendelkezik. A megmunkáló szerszám a D6_GM lesz. A határgörbét HG_ESIM2 néven mentsük el. 12.9

10 12. Példák PowerMill A megmunkáláshoz a Simítás menüből válasszuk az 3Dsimítás stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a ESIM2 szerszámpályát. Végül a simítási műveletek következnek, amelynek első lépéseként a meredek falak megmunkálását kezdjük el. A megmunkáláshoz a D8_GM gömbvégű használjuk. Rendelési szám: U Technológia adatok: A megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin: Zmax: Típusa: modell Megadási módja: hasáb 12.10

11 PowerMill 12. Példák A lapos és meredek felületek kettéválasztásához generáljunk egy shallow határgörbét HG_SIM1_1 néven. Készítsünk belőle egy másolatot HG_SIM1-2 néven. A megmunkáláshoz a Simítás menüből válasszuk az Állandó Z simítás stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a SIM1_1 szerszámpályát

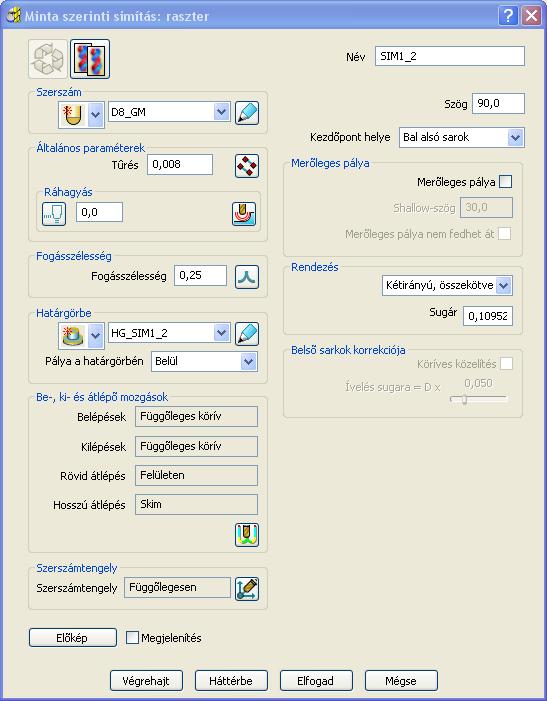

12 12. Példák PowerMill Második lépéseként a laposabb felületek megmunkálása következik. A megmunkáláshoz itt is egy D8_GM gömbvégű használjuk. Rendelési szám: U Technológia adatok: A megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin: Zmax: Típusa: modell Megadási módja: hasáb A megmunkáláshoz a Simítás menüből válasszuk az Minta szerinti simítás: raszter stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a SIM1_2 szerszámpályát

13 PowerMill 12. Példák Befejezésül a belső T horony simítása jön. A megmunkáláshoz a D6_GM gömbvégű használjuk. Rendelési szám: U Technológia adatok: A megmunkáláshoz a következő blokk előgyártmányt definiáljuk: Zmin: Zmax: Típusa: modell Megadási módja: hasáb A megmunkáláshoz szükség lesz egy maradék határgörbére, amihez korábban már létre hoztunk egy 8.5 mm átmérőjű gömbvégű marót ( 1 szerszám) (ld. előbb). A határgörbét HG_SIM2_1 néven mentsük el. Befejezésül a Simítás menüből válasszuk az 3D-s ofszet simítás stratégiát. Az ablakban a következő adatokat adjuk meg. Ezzel definiáljuk a SIM2 szerszámpályát. Kész darab VIEWMILL szimuláció után

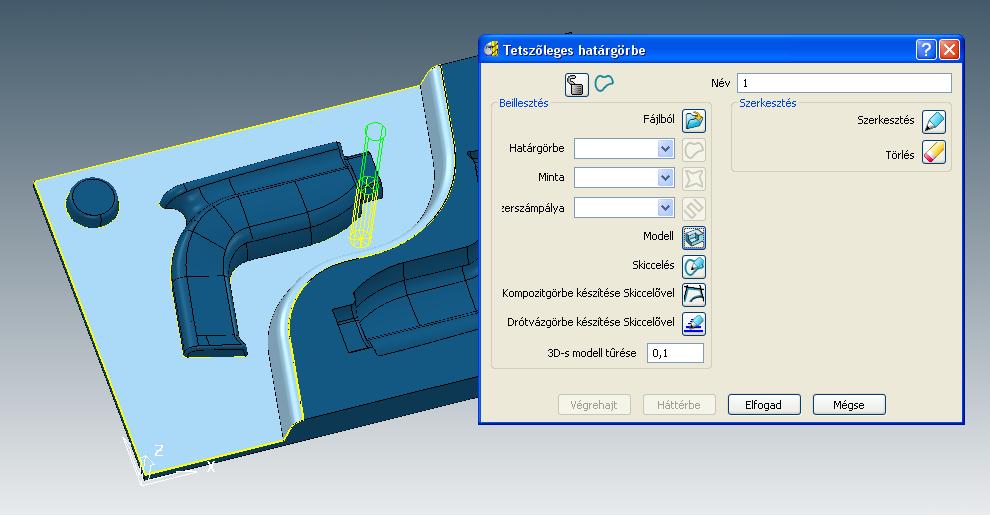

14 12. Példák PowerMill 12.2 Példa nyitott zseb kívülről történő megmunkálásra Töltsük be a Powerdrill.dgk modellt. Készítsünk egy határgörbét az ábrán látható területre a modellen tetszőleges kiválasztott felületre opcióval. A határgörbéből töröljük ki a két belső zárt szegmenst, majd a görbeszerkesztő segítségével csatoljunk hozzá az alábbi módon egy téglalapot. Ezzel elkészítettük a határgörbét

15 PowerMill 12. Példák Az utólag hozzátoldott téglalapon belül hozzunk létre egy pont mintát, a görbeszerkesztő segítségével (ld. a bekeretezett területet). Ez lesz majd előfúrás pozíciója. A megmunkáláshoz hozzunk létre egy szerszámot amit a D20_SM néven definiáljunk. (20mm átmérőjű sarkos maró) Ezt követi a blokk előgyártmány, amit úgy kell létrehoznunk, hogy a határgörbe teljes terjedelemmel benne legyen. Befejezésül a 3D-s Nagyolás menüből válasszuk az Ofszet nagyolás:3ds modellre stratégiát. Az ablakban a következő adatokat adjuk meg

16 12. Példák PowerMill Hatására az alábbi szerszámpálya keletkezik. Mivel a fogásvétel módjára fúrást adtunk meg, amelynek pozícióját az 1 -s minta segítségével a modellen kívül vettünk fel, a fogás minden esetben ebben a pozícióban fog történni. Máshol nem vesz fogást a szerszám. Előfurat, azaz a fogásvétel pozíciója. A melléktermékként keletkezett fúrási műveletet törölhetjük a böngészőből, mivel nincs rá szükség
