Nagy teljesítményű alkatrész modellezés. Intelligens megmunkálás. Építse be a megmunkálási tapasztalatait

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Nagy teljesítményű alkatrész modellezés. Intelligens megmunkálás. Építse be a megmunkálási tapasztalatait"

Átírás

1 Marás

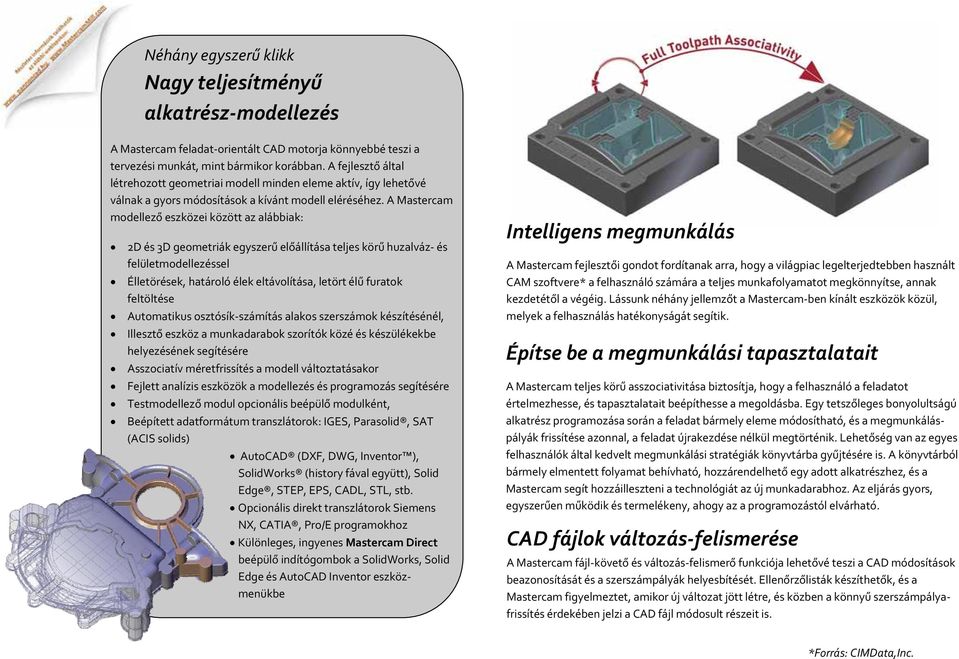

2 Néhány egyszerű klikk Nagy teljesítményű alkatrész modellezés A Mastercam feladat orientált CAD motorja könnyebbé teszi a tervezési munkát, mint bármikor korábban. A fejlesztő által létrehozott geometriai modell minden eleme aktív, így lehetővé válnak a gyors módosítások a kívánt modell eléréséhez. A Mastercam modellező eszközei között az alábbiak: 2D és 3D geometriák egyszerű előállítása teljes körű huzalváz és felületmodellezéssel Élletörések, határoló élek eltávolítása, letört élű furatok feltöltése Automatikus osztósík számítás alakos szerszámok készítésénél, Illesztő eszköz a munkadarabok szorítók közé és készülékekbe helyezésének segítésére Asszociatív méretfrissítés a modell változtatásakor Fejlett analízis eszközök a modellezés és programozás segítésére Testmodellező modul opcionális beépülő modulként, Beépített adatformátum transzlátorok: IGES, Parasolid, SAT (ACIS solids) AutoCAD (DXF, DWG, Inventor ), SolidWorks (history fával együtt), Solid Edge, STEP, EPS, CADL, STL, stb. Opcionális direkt transzlátorok Siemens NX, CATIA, Pro/E programokhoz Különleges, ingyenes Mastercam Direct beépülő indítógombok a SolidWorks, Solid Edge és AutoCAD Inventor eszközmenükbe Intelligens megmunkálás A Mastercam fejlesztői gondot fordítanak arra, hogy a világpiac legelterjedtebben használt CAM szoftvere* a felhasználó számára a teljes munkafolyamatot megkönnyítse, annak kezdetétől a végéig. Lássunk néhány jellemzőt a Mastercam ben kínált eszközök közül, melyek a felhasználás hatékonyságát segítik. Építse be a megmunkálási tapasztalatait A Mastercam teljes körű asszociativitása biztosítja, hogy a felhasználó a feladatot értelmezhesse, és tapasztalatait beépíthesse a megoldásba. Egy tetszőleges bonyolultságú alkatrész programozása során a feladat bármely eleme módosítható, és a megmunkáláspályák frissítése azonnal, a feladat újrakezdése nélkül megtörténik. Lehetőség van az egyes felhasználók által kedvelt megmunkálási stratégiák könyvtárba gyűjtésére is. A könyvtárból bármely elmentett folyamat behívható, hozzárendelhető egy adott alkatrészhez, és a Mastercam segít hozzáilleszteni a technológiát az új munkadarabhoz. Az eljárás gyors, egyszerűen működik és termelékeny, ahogy az a programozástól elvárható. CAD fájlok változás felismerése A Mastercam fájl követő és változás felismerő funkciója lehetővé teszi a CAD módosítások beazonosítását és a szerszámpályák helyesbítését. Ellenőrzőlisták készíthetők, és a Mastercam figyelmeztet, amikor új változat jött létre, és közben a könnyű szerszámpályafrissítés érdekében jelzi a CAD fájl módosult részeit is. *Forrás: CIMData,Inc.

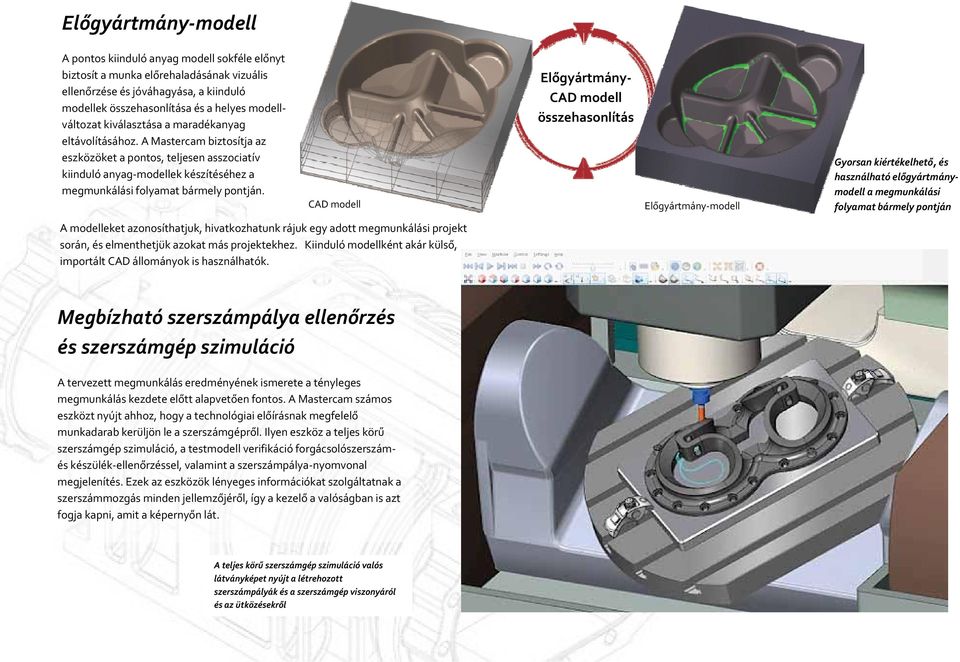

3 Előgyártmány modell A pontos kiinduló anyag modell sokféle előnyt biztosít a munka előrehaladásának vizuális ellenőrzése és jóváhagyása, a kiinduló modellek összehasonlítása és a helyes modellváltozat kiválasztása a maradékanyag eltávolításához. A Mastercam biztosítja az eszközöket a pontos, teljesen asszociatív kiinduló anyag modellek készítéséhez a megmunkálási folyamat bármely pontján. CAD modell Előgyártmány CAD modell összehasonlítás Előgyártmány modell Gyorsan kiértékelhető, és használható előgyártmánymodell a megmunkálási folyamat bármely pontján A modelleket azonosíthatjuk, hivatkozhatunk rájuk egy adott megmunkálási projekt során, és elmenthetjük azokat más projektekhez. Kiinduló modellként akár külső, importált CAD állományok is használhatók. Megbízható szerszámpálya ellenőrzés és szerszámgép szimuláció A tervezett megmunkálás eredményének ismerete a tényleges megmunkálás kezdete előtt alapvetően fontos. A Mastercam számos eszközt nyújt ahhoz, hogy a technológiai előírásnak megfelelő munkadarab kerüljön le a szerszámgépről. Ilyen eszköz a teljes körű szerszámgép szimuláció, a testmodell verifikáció forgácsolószerszámés készülék ellenőrzéssel, valamint a szerszámpálya nyomvonal megjelenítés. Ezek az eszközök lényeges információkat szolgáltatnak a szerszámmozgás minden jellemzőjéről, így a kezelő a valóságban is azt fogja kapni, amit a képernyőn lát. A teljes körű szerszámgép szimuláció valós látványképet nyújt a létrehozott szerszámpályák és a szerszámgép viszonyáról és az ütközésekről

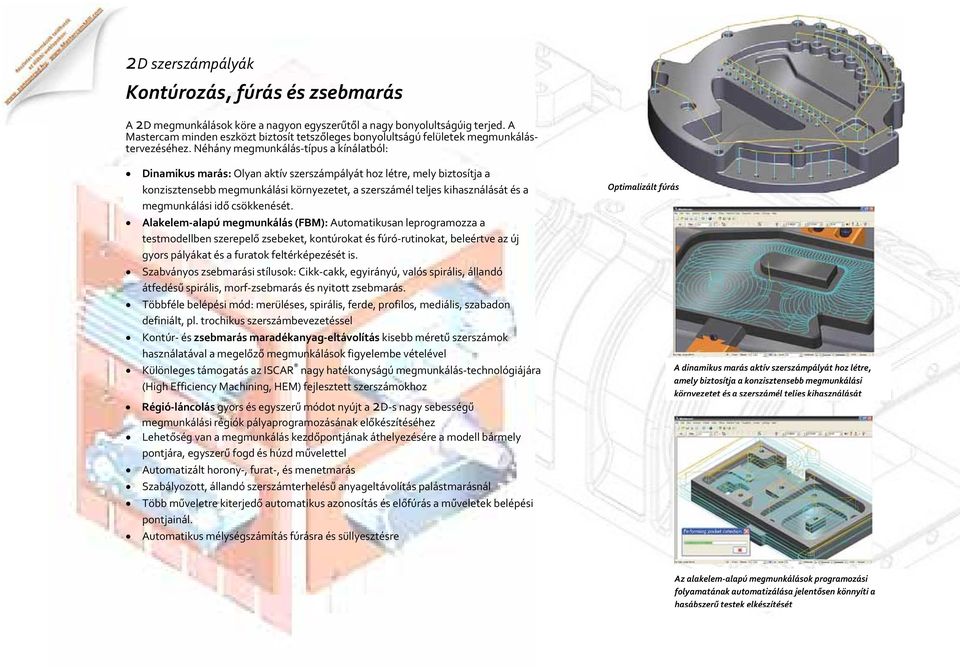

4 2D szerszámpályák Kontúrozás, fúrás és zsebmarás A 2D megmunkálások köre a nagyon egyszerűtől a nagy bonyolultságúig terjed. A Mastercam minden eszközt biztosít tetszőleges bonyolultságú felületek megmunkálástervezéséhez. Néhány megmunkálás típus a kínálatból: Dinamikus marás: Olyan aktív szerszámpályát hoz létre, mely biztosítja a konzisztensebb megmunkálási környezetet, a szerszámél teljes kihasználását és a megmunkálási idő csökkenését. Alakelem alapú megmunkálás (FBM): Automatikusan leprogramozza a testmodellben szerepelő zsebeket, kontúrokat és fúró rutinokat, beleértve az új gyors pályákat és a furatok feltérképezését is. Szabványos zsebmarási stílusok: Cikk cakk, egyirányú, valós spirális, állandó átfedésű spirális, morf zsebmarás és nyitott zsebmarás. Többféle belépési mód: merüléses, spirális, ferde, profilos, mediális, szabadon definiált, pl. trochikus szerszámbevezetéssel Kontúr és zsebmarás maradékanyag eltávolítás kisebb méretű szerszámok használatával a megelőző megmunkálások figyelembe vételével Különleges támogatás az ISCAR nagy hatékonyságú megmunkálás technológiájára (High Efficiency Machining, HEM) fejlesztett szerszámokhoz Régió láncolás gyors és egyszerű módot nyújt a 2D s nagy sebességű megmunkálási régiók pályaprogramozásának előkészítéséhez Lehetőség van a megmunkálás kezdőpontjának áthelyezésére a modell bármely pontjára, egyszerű fogd és húzd művelettel Automatizált horony, furat, és menetmarás Szabályozott, állandó szerszámterhelésű anyageltávolítás palástmarásnál Több műveletre kiterjedő automatikus azonosítás és előfúrás a műveletek belépési pontjainál. Automatikus mélységszámítás fúrásra és süllyesztésre Optimalizált fúrás A dinamikus marás aktív szerszámpályát hoz létre, amely biztosítja a konzisztensebb megmunkálási környezetet és a szerszámél teljes kihasználását Az alakelem alapú megmunkálások programozási folyamatának automatizálása jelentősen könnyíti a hasábszerű testek elkészítését

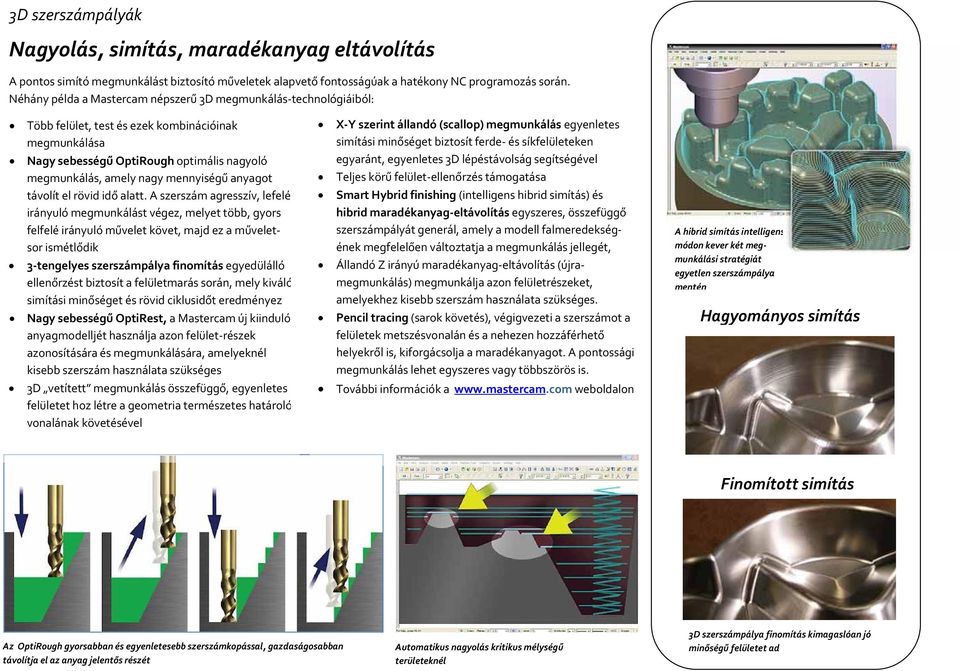

5 3D szerszámpályák Nagyolás, simítás, maradékanyag eltávolítás A pontos simító megmunkálást biztosító műveletek alapvető fontosságúak a hatékony NC programozás során. Néhány példa a Mastercam népszerű 3D megmunkálás technológiáiból: Több felület, test és ezek kombinációinak megmunkálása Nagy sebességű OptiRough optimális nagyoló megmunkálás, amely nagy mennyiségű anyagot távolít el rövid idő alatt. A szerszám agresszív, lefelé irányuló megmunkálást végez, melyet több, gyors felfelé irányuló művelet követ, majd ez a műveletsor ismétlődik 3 tengelyes szerszámpálya finomítás egyedülálló ellenőrzést biztosít a felületmarás során, mely kiváló simítási minőséget és rövid ciklusidőt eredményez Nagy sebességű OptiRest, a Mastercam új kiinduló anyagmodelljét használja azon felület részek azonosítására és megmunkálására, amelyeknél kisebb szerszám használata szükséges 3D vetített megmunkálás összefüggő, egyenletes felületet hoz létre a geometria természetes határoló vonalának követésével X Y szerint állandó (scallop) megmunkálás egyenletes simítási minőséget biztosít ferde és síkfelületeken egyaránt, egyenletes 3D lépéstávolság segítségével Teljes körű felület ellenőrzés támogatása Smart Hybrid finishing (intelligens hibrid simítás) és hibrid maradékanyag eltávolítás egyszeres, összefüggő szerszámpályát generál, amely a modell falmeredekségének megfelelően változtatja a megmunkálás jellegét, Állandó Z irányú maradékanyag eltávolítás (újramegmunkálás) megmunkálja azon felületrészeket, amelyekhez kisebb szerszám használata szükséges. Pencil tracing (sarok követés), végigvezeti a szerszámot a felületek metszésvonalán és a nehezen hozzáférhető helyekről is, kiforgácsolja a maradékanyagot. A pontossági megmunkálás lehet egyszeres vagy többszörös is. További információk a weboldalon A hibrid simítás intelligens módon kever két megmunkálási stratégiát egyetlen szerszámpálya mentén Hagyományos simítás Finomított simítás Az OptiRough gyorsabban és egyenletesebb szerszámkopással, gazdaságosabban távolítja el az anyag jelentős részét Automatikus nagyolás kritikus mélységű területeknél 3D szerszámpálya finomítás kimagaslóan jó minőségű felületet ad

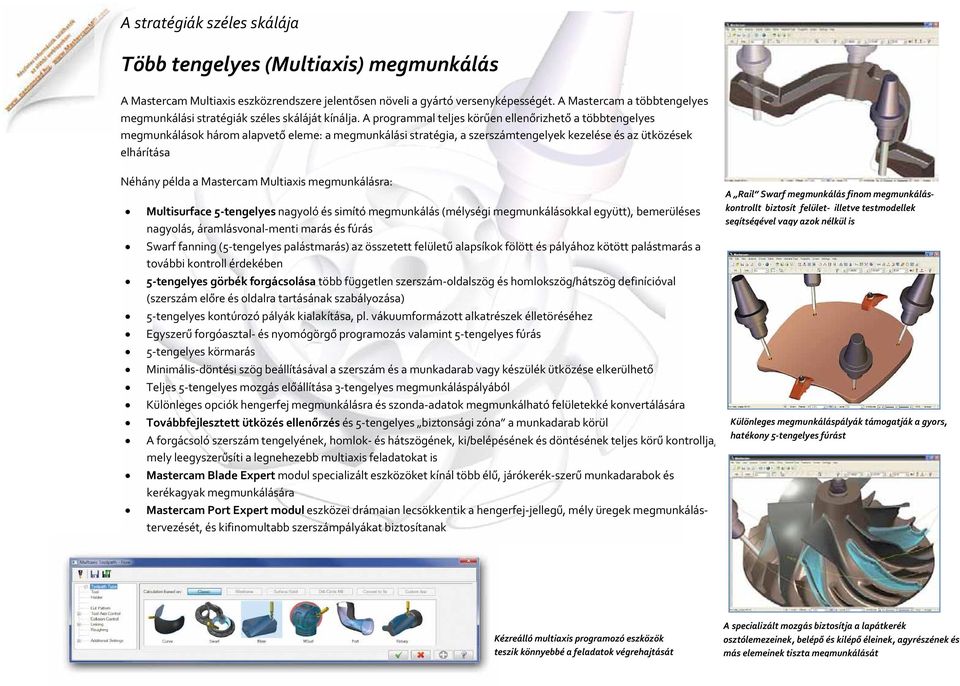

6 A stratégiák széles skálája Több tengelyes (Multiais) megmunkálás A Mastercam Multiais eszközrendszere jelentősen növeli a gyártó versenyképességét. A Mastercam a többtengelyes megmunkálási stratégiák széles skáláját kínálja. A programmal teljes körűen ellenőrizhető a többtengelyes megmunkálások három alapvető eleme: a megmunkálási stratégia, a szerszámtengelyek kezelése és az ütközések elhárítása Néhány példa a Mastercam Multiais megmunkálásra: Multisurface 5 tengelyes nagyoló és simító megmunkálás (mélységi megmunkálásokkal együtt), bemerüléses nagyolás, áramlásvonal menti marás és fúrás Swarf fanning (5 tengelyes palástmarás) az összetett felületű alapsíkok fölött és pályához kötött palástmarás a további kontroll érdekében 5 tengelyes görbék forgácsolása több független szerszám oldalszög és homlokszög/hátszög definícióval (szerszám előre és oldalra tartásának szabályozása) 5 tengelyes kontúrozó pályák kialakítása, pl. vákuumformázott alkatrészek élletöréséhez Egyszerű forgóasztal és nyomógörgő programozás valamint 5 tengelyes fúrás 5 tengelyes körmarás Minimális döntési szög beállításával a szerszám és a munkadarab vagy készülék ütközése elkerülhető Teljes 5 tengelyes mozgás előállítása 3 tengelyes megmunkáláspályából Különleges opciók hengerfej megmunkálásra és szonda adatok megmunkálható felületekké konvertálására Továbbfejlesztett ütközés ellenőrzés és 5 tengelyes biztonsági zóna a munkadarab körül A forgácsoló szerszám tengelyének, homlok és hátszögének, ki/belépésének és döntésének teljes körű kontrollja, mely leegyszerűsíti a legnehezebb multiais feladatokat is Mastercam Blade Epert modul specializált eszközöket kínál több élű, járókerék szerű munkadarabok és kerékagyak megmunkálására Mastercam Port Epert modul eszközei drámaian lecsökkentik a hengerfej jellegű, mély üregek megmunkálástervezését, és kifinomultabb szerszámpályákat biztosítanak A Rail Swarf megmunkálás finom megmunkáláskontrollt biztosít felület illetve testmodellek segítségével vagy azok nélkül is Különleges megmunkáláspályák támogatják a gyors, hatékony 5 tengelyes fúrást Kézreálló multiais programozó eszközök teszik könnyebbé a feladatok végrehajtását A specializált mozgás biztosítja a lapátkerék osztólemezeinek, belépő és kilépő éleinek, agyrészének és más elemeinek tiszta megmunkálását

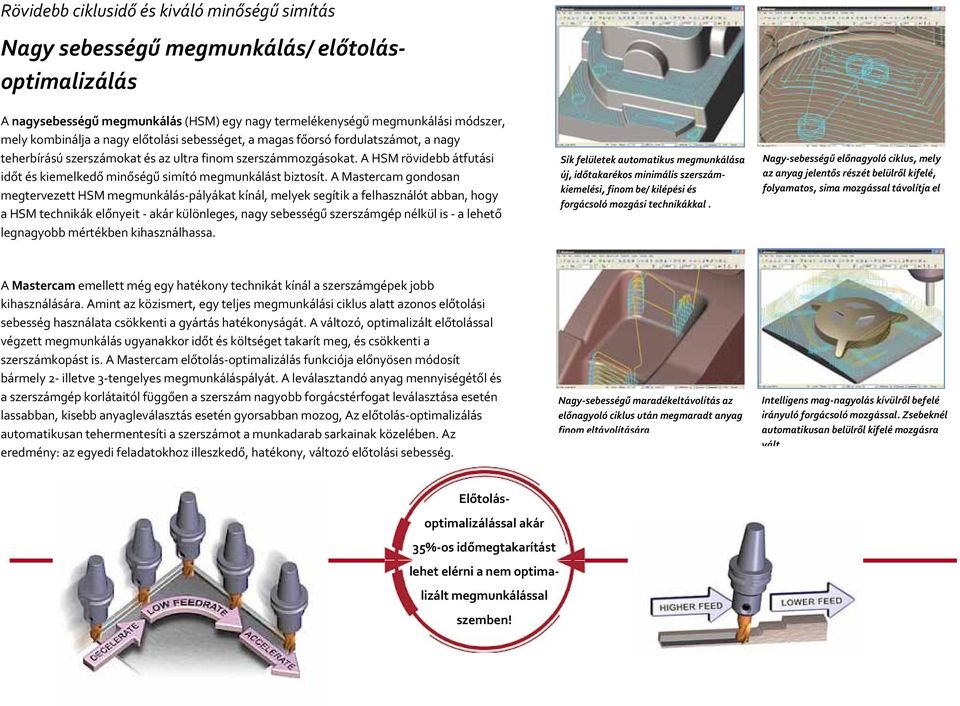

7 Rövidebb ciklusidő és kiváló minőségű simítás Nagy sebességű megmunkálás/ előtolásoptimalizálás A nagysebességű megmunkálás (HSM) egy nagy termelékenységű megmunkálási módszer, mely kombinálja a nagy előtolási sebességet, a magas főorsó fordulatszámot, a nagy teherbírású szerszámokat és az ultra finom szerszámmozgásokat. A HSM rövidebb átfutási időt és kiemelkedő minőségű simító megmunkálást biztosít. A Mastercam gondosan megtervezett HSM megmunkálás pályákat kínál, melyek segítik a felhasználót abban, hogy a HSM technikák előnyeit akár különleges, nagy sebességű szerszámgép nélkül is a lehető legnagyobb mértékben kihasználhassa. Sík felületek automatikus megmunkálása új, időtakarékos minimális szerszámkiemelési, finom be/ kilépési és forgácsoló mozgási technikákkal. Nagy sebességű előnagyoló ciklus, mely az anyag jelentős részét belülről kifelé, folyamatos, sima mozgással távolítja el A Mastercam emellett még egy hatékony technikát kínál a szerszámgépek jobb kihasználására. Amint az közismert, egy teljes megmunkálási ciklus alatt azonos előtolási sebesség használata csökkenti a gyártás hatékonyságát. A változó, optimalizált előtolással végzett megmunkálás ugyanakkor időt és költséget takarít meg, és csökkenti a szerszámkopást is. A Mastercam előtolás optimalizálás funkciója előnyösen módosít bármely 2 illetve 3 tengelyes megmunkáláspályát. A leválasztandó anyag mennyiségétől és a szerszámgép korlátaitól függően a szerszám nagyobb forgácstérfogat leválasztása esetén lassabban, kisebb anyagleválasztás esetén gyorsabban mozog, Az előtolás optimalizálás automatikusan tehermentesíti a szerszámot a munkadarab sarkainak közelében. Az eredmény: az egyedi feladatokhoz illeszkedő, hatékony, változó előtolási sebesség. Nagy sebességű maradékeltávolítás az előnagyoló ciklus után megmaradt anyag finom eltávolítására Intelligens mag nagyolás kívülről befelé irányuló forgácsoló mozgással. Zsebeknél automatikusan belülről kifelé mozgásra vált Előtolásoptimalizálással akár 35% os időmegtakarítást lehet elérni a nem optimalizált megmunkálással szemben!

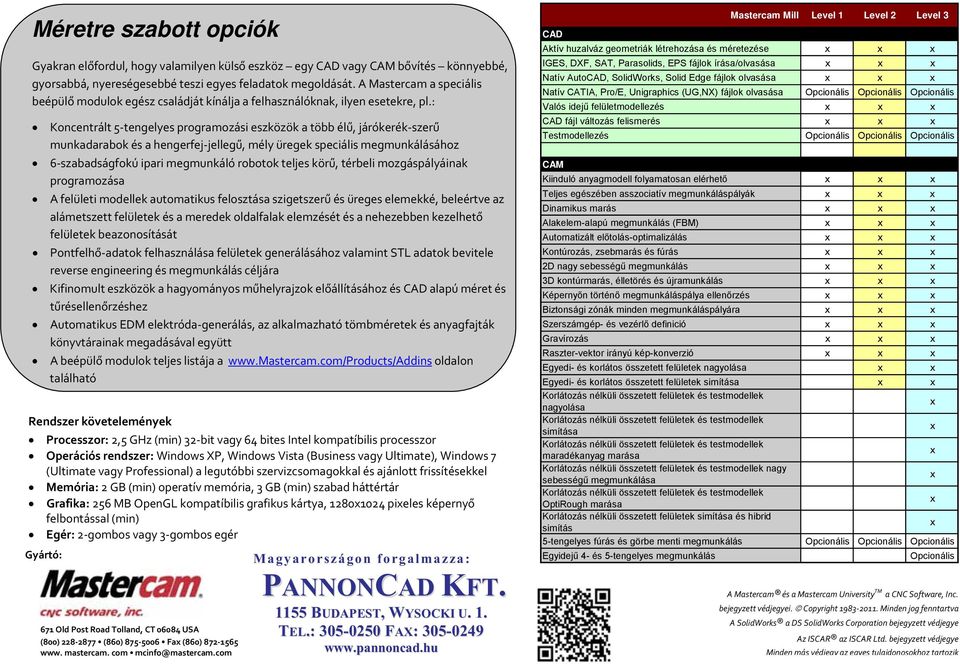

8 Méretre szabott opciók Gyakran előfordul, hogy valamilyen külső eszköz egy CAD vagy CAM bővítés könnyebbé, gyorsabbá, nyereségesebbé teszi egyes feladatok megoldását. A Mastercam a speciális beépülő modulok egész családját kínálja a felhasználóknak, ilyen esetekre, pl.: Koncentrált 5 tengelyes programozási eszközök a több élű, járókerék szerű munkadarabok és a hengerfej jellegű, mély üregek speciális megmunkálásához 6 szabadságfokú ipari megmunkáló robotok teljes körű, térbeli mozgáspályáinak programozása A felületi modellek automatikus felosztása szigetszerű és üreges elemekké, beleértve az alámetszett felületek és a meredek oldalfalak elemzését és a nehezebben kezelhető felületek beazonosítását Pontfelhő adatok felhasználása felületek generálásához valamint STL adatok bevitele reverse engineering és megmunkálás céljára Kifinomult eszközök a hagyományos műhelyrajzok előállításához és CAD alapú méret és tűrésellenőrzéshez Automatikus EDM elektróda generálás, az alkalmazható tömbméretek és anyagfajták könyvtárainak megadásával együtt A beépülő modulok teljes listája a oldalon található Rendszer követelemények Processzor: 2,5 GHz (min) 32 bit vagy 64 bites Intel kompatíbilis processzor Operációs rendszer: Windows XP, Windows Vista (Business vagy Ultimate), Windows 7 (Ultimate vagy Professional) a legutóbbi szervizcsomagokkal és ajánlott frissítésekkel Memória: 2 GB (min) operatív memória, 3 GB (min) szabad háttértár Grafika: 256 MB OpenGL kompatíbilis grafikus kártya, pieles képernyő felbontással (min) Egér: 2 gombos vagy 3 gombos egér Gyártó: Mastercam Mill Level 1 Level 2 Level 3 CAD Aktív huzalváz geometriák létrehozása és méretezése IGES, DXF, SAT, Parasolids, EPS fájlok írása/olvasása Natív AutoCAD, SolidWorks, Solid Edge fájlok olvasása Natív CATIA, Pro/E, Unigraphics (UG,NX) fájlok olvasása Opcionális Opcionális Opcionális Valós idejű felületmodellezés CAD fájl változás felismerés Testmodellezés Opcionális Opcionális Opcionális CAM Kiinduló anyagmodell folyamatosan elérhető Teljes egészében asszociatív megmunkáláspályák Dinamikus marás Alakelem-alapú megmunkálás (FBM) Automatizált előtolás-optimalizálás Kontúrozás, zsebmarás és fúrás 2D nagy sebességű megmunkálás 3D kontúrmarás, élletörés és újramunkálás Képernyőn történő megmunkáláspálya ellenőrzés Biztonsági zónák minden megmunkáláspályára Szerszámgép- és vezérlő definició Gravírozás Raszter-vektor irányú kép-konverzió Egyedi- és korlátos összetett felületek nagyolása Egyedi- és korlátos összetett felületek simítása Korlátozás nélküli összetett felületek és testmodellek nagyolása Korlátozás nélküli összetett felületek és testmodellek simítása Korlátozás nélküli összetett felületek és testmodellek maradékanyag marása Korlátozás nélküli összetett felületek és testmodellek nagy sebességű megmunkálása Korlátozás nélküli összetett felületek és testmodellek OptiRough marása Korlátozás nélküli összetett felületek simítása és hibrid simítás 5-tengelyes fúrás és görbe menti megmunkálás Opcionális Opcionális Opcionális Egyidejű 4- és 5-tengelyes megmunkálás Opcionális 671 Old Post Road Tolland, CT USA (800) (860) Fa (860) www. mastercam. com mcinfo@mastercam.com A Mastercam és a Mastercam University TM a CNC Software, Inc. bejegyzett védjegyei. Copyright Minden jog fenntartva A SolidWorks a DS SolidWorks Corporation bejegyzett védjegye Az ISCAR az ISCAR Ltd. bejegyzett védjegye Minden más védjegy az egyes tulajdonosokhoz tartozik

Intelligens megmunkálás

Intelligens megmunkálás Néhány egyszerű klikk Nagy teljesítményű alkatrész modellezés A műszaki adatlapon az alábbi speciális jelölések láthatók: = On line videó részletesebb információkkal Kék szöveg = részletesebb információ

Részletesebben
