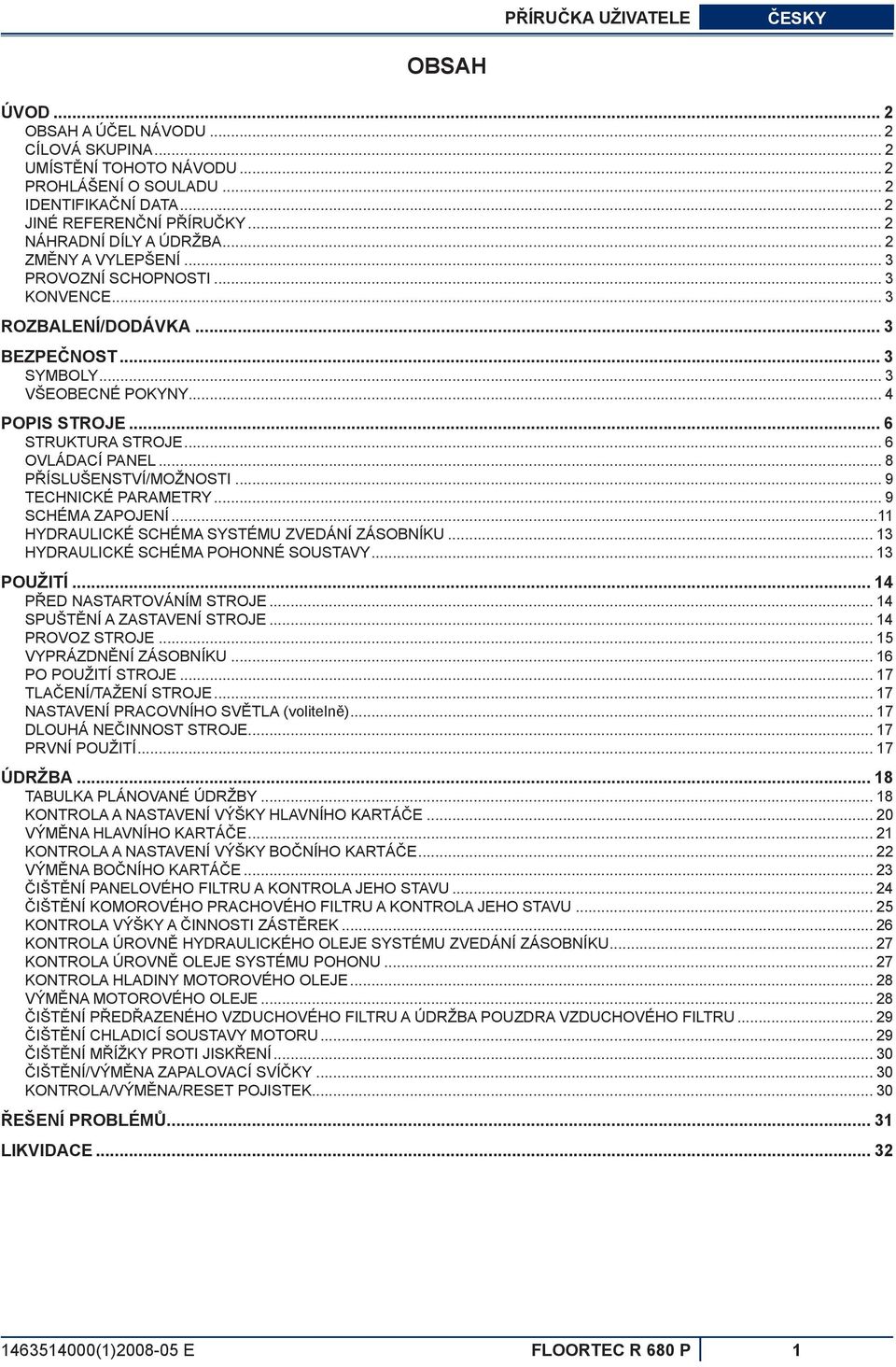

3 PŘÍRUČKA UŽIVATELE ČESKY OBSAH ÚVOD... 2 OBSAH A ÚČEL NÁVODU... 2 CÍLOVÁ SKUPINA... 2 UMÍSTĚNÍ TOHOTO NÁVODU... 2 PROHLÁŠENÍ O SOULADU... 2 IDENTIFIKAČNÍ DATA... 2 JINÉ REFERENČNÍ PŘÍRUČKY... 2 NÁHRADNÍ DÍLY A ÚDRŽBA... 2 ZMĚNY A VYLEPŠENÍ... 3 PROVOZNÍ SCHOPNOSTI... 3 KONVENCE... 3 ROZBALENÍ/DODÁVKA... 3 BEZPEČNOST... 3 SYMBOLY... 3 VŠEOBECNÉ POKYNY... 4 POPIS STROJE... 6 STRUKTURA STROJE... 6 OVLÁDACÍ PANEL... 8 PŘÍSLUŠENSTVÍ/MOŽNOSTI... 9 TECHNICKÉ PARAMETRY... 9 SCHÉMA ZAPOJENÍ...11 HYDRAULICKÉ SCHÉMA SYSTÉMU ZVEDÁNÍ ZÁSOBNÍKU HYDRAULICKÉ SCHÉMA POHONNÉ SOUSTAVY POUŽITÍ PŘED NASTARTOVÁNÍM STROJE SPUŠTĚNÍ A ZASTAVENÍ STROJE PROVOZ STROJE VYPRÁZDNĚNÍ ZÁSOBNÍKU PO POUŽITÍ STROJE TLAČENÍ/TAŽENÍ STROJE NASTAVENÍ PRACOVNÍHO SVĚTLA (volitelně) DLOUHÁ NEČINNOST STROJE PRVNÍ POUŽITÍ ÚDRŽBA TABULKA PLÁNOVANÉ ÚDRŽBY KONTROLA A NASTAVENÍ VÝŠKY HLAVNÍHO KARTÁČE VÝMĚNA HLAVNÍHO KARTÁČE KONTROLA A NASTAVENÍ VÝŠKY BOČNÍHO KARTÁČE VÝMĚNA BOČNÍHO KARTÁČE ČIŠTĚNÍ PANELOVÉHO FILTRU A KONTROLA JEHO STAVU ČIŠTĚNÍ KOMOROVÉHO PRACHOVÉHO FILTRU A KONTROLA JEHO STAVU KONTROLA VÝŠKY A ČINNOSTI ZÁSTĚREK KONTROLA ÚROVNĚ HYDRAULICKÉHO OLEJE SYSTÉMU ZVEDÁNÍ ZÁSOBNÍKU KONTROLA ÚROVNĚ OLEJE SYSTÉMU POHONU KONTROLA HLADINY MOTOROVÉHO OLEJE VÝMĚNA MOTOROVÉHO OLEJE ČIŠTĚNÍ PŘEDŘAZENÉHO VZDUCHOVÉHO FILTRU A ÚDRŽBA POUZDRA VZDUCHOVÉHO FILTRU ČIŠTĚNÍ CHLADICÍ SOUSTAVY MOTORU ČIŠTĚNÍ MŘÍŽKY PROTI JISKŘENÍ ČIŠTĚNÍ/VÝMĚNA ZAPALOVACÍ SVÍČKY KONTROLA/VÝMĚNA/RESET POJISTEK ŘEŠENÍ PROBLÉMŮ LIKVIDACE (1) E FLOORTEC R 680 P 1

4 ČESKY PŘÍRUČKA UŽIVATELE ÚVOD POZNÁMKA Číslo v závorce udává součásti uvedené v kapitole Popis stroje. OBSAH A ÚČEL NÁVODU Účelem tohoto Návodu je poskytnout Operátorovi všechny potřebné informace k řádnému samostatnému a bezpečnému používání stroje. Návod obsahuje informace o technických parametrech, bezpečnosti, provozu, skladování, údržbě, o náhradních dílech a likvidaci. Před jakoukoli manipulací se strojem si pracovníci obsluhy a kvalifi kovaní technici musí pozorně přečíst tento návod. V případě jakýchkoliv otázek týkajících se instrukcí uvedených v návodu a v případě potřeby dalších informací se laskavě obraťte na Nilfi sk Alto. CÍLOVÁ SKUPINA Tento návod je určen pro kvalifi kované pracovníky obsluhy a techniky určené pro údržbu stroje. Pracovníci obsluhy nesmí provádět činnosti vyhrazené kvalifi kovaným technikům. Nilfi sk Alto neodpovídá za škody způsobené nedodržením tohoto zákazu. UMÍSTĚNÍ TOHOTO NÁVODU Návod k Obsluze musí být umístěn poblíž stroje v odpovídající schránce, chráněn před kapalinami a dalšími látkami, které by ho mohly poškodit. PROHLÁŠENÍ O SOULADU Prohlášení o souladu dodávané se strojem dokládá soulad stroje s platnými zákony. POZNÁMKA Společně s dokumentací k zařízení se dodávají dvě kopie původního Prohlášení o souladu. IDENTIFIKAČNÍ DATA Model stroje a sériové číslo jsou vyznačeny na štítku (1). Rok výroby modelu je uveden v prohlášení o souladu a je rovněž určen prvními dvěma číslicemi výrobního čísla stroje. Model stroje a sériové číslo jsou vyznačeny na štítku (33). Tyto informace jsou užitečné při objednávkách náhradních dílů stroje a motoru. Do následující tabulky si poznamenejte identifi kační údaje stroje a motoru k pozdějšímu použití. Model STROJE... Výrobní číslo STROJE... Model MOTORU... Výrobní číslo MOTORU... JINÉ REFERENČNÍ PŘÍRUČKY Příručka zážehového motoru, tvoří nedílnou součást této příručky. K dispozici jsou dále následující Příručky: Seznam Náhradních Dílů (dodávaný se strojem) Návod k Opravám (který si lze prostudovat v servisních střediscích Nilfi sk Alto Service Centers) NÁHRADNÍ DÍLY A ÚDRŽBA Veškeré potřebné provozní postupy a postupy při údržbě a opravách musí být provedeny kvalifi kovanými pracovníky nebo servisními středisky Nilfi sk Alto Service Center. Vždy je třeba používat jedině originální náhradní díly a příslušenství. Servis nebo náhradní díly a příslušenství si objednejte v servisních střediscích Nilfi sk Alto Service Center; uveďte model a výrobní číslo stroje. 2 FLOORTEC R 680 P (1) E

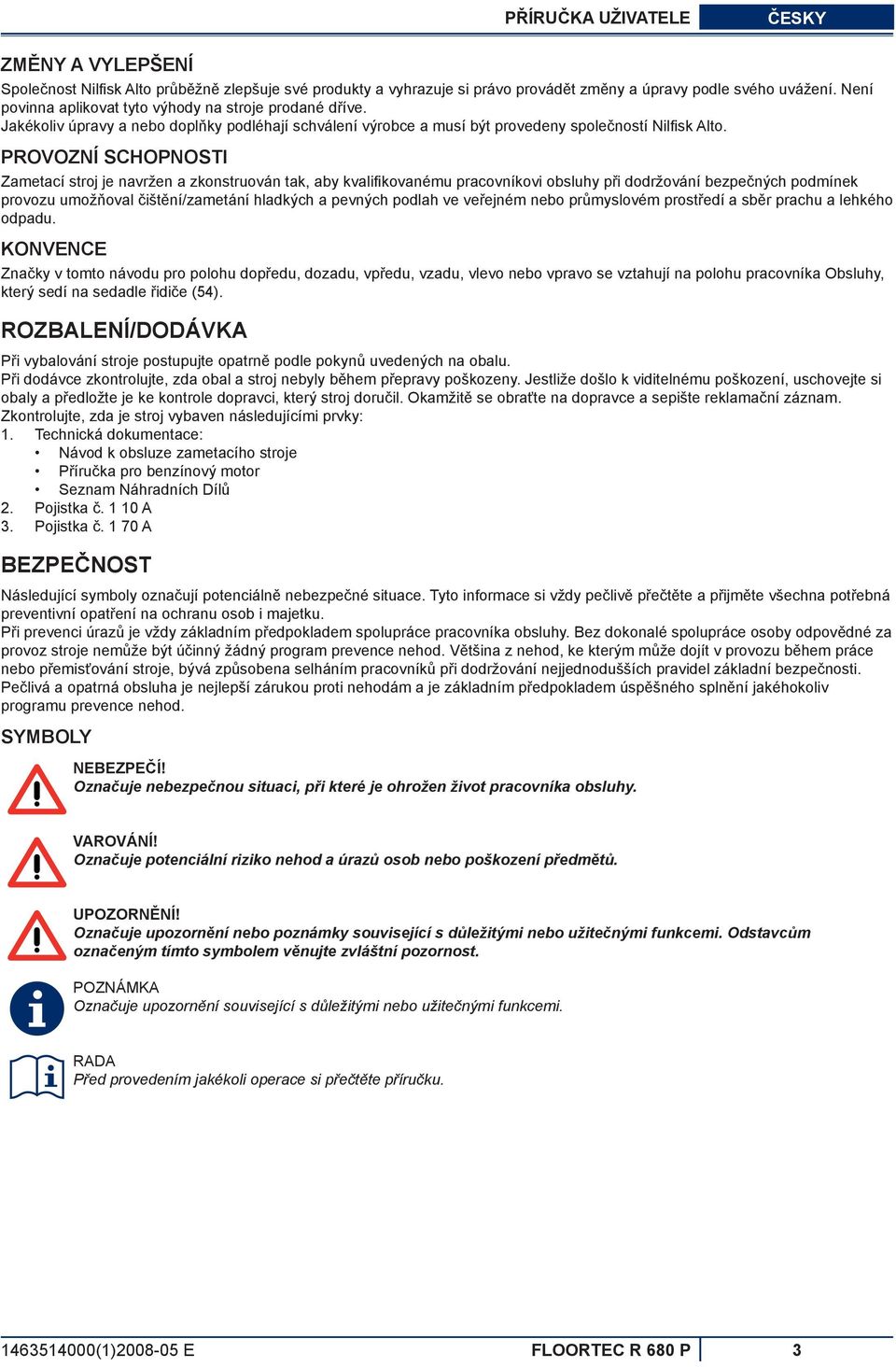

5 PŘÍRUČKA UŽIVATELE ČESKY ZMĚNY A VYLEPŠENÍ Společnost Nilfi sk Alto průběžně zlepšuje své produkty a vyhrazuje si právo provádět změny a úpravy podle svého uvážení. Není povinna aplikovat tyto výhody na stroje prodané dříve. Jakékoliv úpravy a nebo doplňky podléhají schválení výrobce a musí být provedeny společností Nilfi sk Alto. PROVOZNÍ SCHOPNOSTI Zametací stroj je navržen a zkonstruován tak, aby kvalifi kovanému pracovníkovi obsluhy při dodržování bezpečných podmínek provozu umožňoval čištění/zametání hladkých a pevných podlah ve veřejném nebo průmyslovém prostředí a sběr prachu a lehkého odpadu. KONVENCE Značky v tomto návodu pro polohu dopředu, dozadu, vpředu, vzadu, vlevo nebo vpravo se vztahují na polohu pracovníka Obsluhy, který sedí na sedadle řidiče (54). ROZBALENÍ/DODÁVKA Při vybalování stroje postupujte opatrně podle pokynů uvedených na obalu. Při dodávce zkontrolujte, zda obal a stroj nebyly během přepravy poškozeny. Jestliže došlo k viditelnému poškození, uschovejte si obaly a předložte je ke kontrole dopravci, který stroj doručil. Okamžitě se obraťte na dopravce a sepište reklamační záznam. Zkontrolujte, zda je stroj vybaven následujícími prvky: 1. Technická dokumentace: Návod k obsluze zametacího stroje Příručka pro benzínový motor Seznam Náhradních Dílů 2. Pojistka č A 3. Pojistka č A BEZPEČNOST Následující symboly označují potenciálně nebezpečné situace. Tyto informace si vždy pečlivě přečtěte a přijměte všechna potřebná preventivní opatření na ochranu osob i majetku. Při prevenci úrazů je vždy základním předpokladem spolupráce pracovníka obsluhy. Bez dokonalé spolupráce osoby odpovědné za provoz stroje nemůže být účinný žádný program prevence nehod. Většina z nehod, ke kterým může dojít v provozu během práce nebo přemisťování stroje, bývá způsobena selháním pracovníků při dodržování nejjednodušších pravidel základní bezpečnosti. Pečlivá a opatrná obsluha je nejlepší zárukou proti nehodám a je základním předpokladem úspěšného splnění jakéhokoliv programu prevence nehod. SYMBOLY NEBEZPEČÍ! Označuje nebezpečnou situaci, při které je ohrožen život pracovníka obsluhy. VAROVÁNÍ! Označuje potenciální riziko nehod a úrazů osob nebo poškození předmětů. UPOZORNĚNÍ! Označuje upozornění nebo poznámky související s důležitými nebo užitečnými funkcemi. Odstavcům označeným tímto symbolem věnujte zvláštní pozornost. POZNÁMKA Označuje upozornění související s důležitými nebo užitečnými funkcemi. RADA Před provedením jakékoli operace si přečtěte příručku (1) E FLOORTEC R 680 P 3

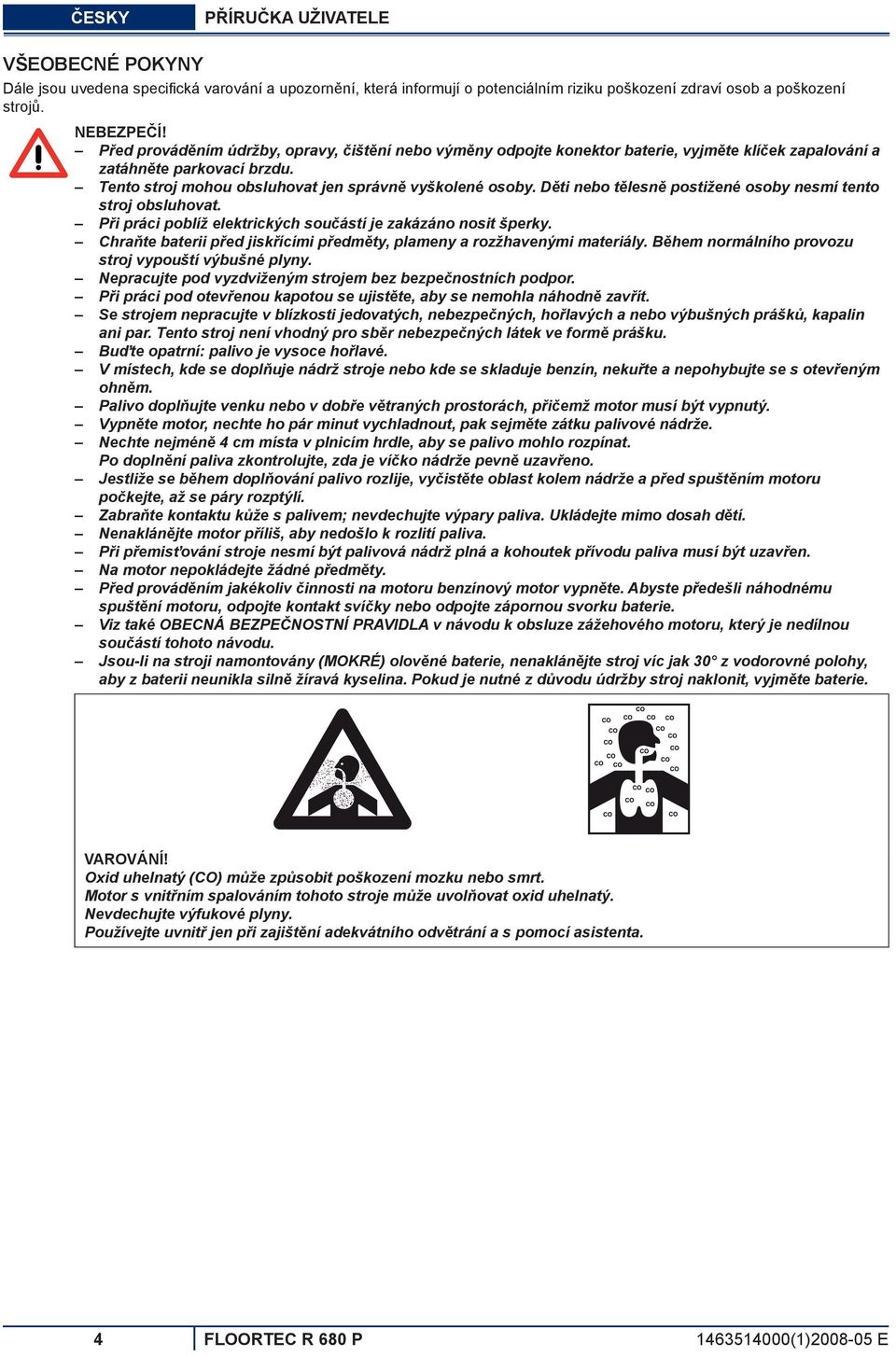

6 ČESKY PŘÍRUČKA UŽIVATELE VŠEOBECNÉ POKYNY Dále jsou uvedena specifi cká varování a upozornění, která informují o potenciálním riziku poškození zdraví osob a poškození strojů. NEBEZPEČÍ! Před prováděním údržby, opravy, čištění nebo výměny odpojte konektor baterie, vyjměte klíček zapalování a zatáhněte parkovací brzdu. Tento stroj mohou obsluhovat jen správně vyškolené osoby. Děti nebo tělesně postižené osoby nesmí tento stroj obsluhovat. Při práci poblíž elektrických součástí je zakázáno nosit šperky. Chraňte baterii před jiskřícími předměty, plameny a rozžhavenými materiály. Během normálního provozu stroj vypouští výbušné plyny. Nepracujte pod vyzdviženým strojem bez bezpečnostních podpor. Při práci pod otevřenou kapotou se ujistěte, aby se nemohla náhodně zavřít. Se strojem nepracujte v blízkosti jedovatých, nebezpečných, hořlavých a nebo výbušných prášků, kapalin ani par. Tento stroj není vhodný pro sběr nebezpečných látek ve formě prášku. Buďte opatrní: palivo je vysoce hořlavé. V místech, kde se doplňuje nádrž stroje nebo kde se skladuje benzín, nekuřte a nepohybujte se s otevřeným ohněm. Palivo doplňujte venku nebo v dobře větraných prostorách, přičemž motor musí být vypnutý. Vypněte motor, nechte ho pár minut vychladnout, pak sejměte zátku palivové nádrže. Nechte nejméně 4 cm místa v plnicím hrdle, aby se palivo mohlo rozpínat. Po doplnění paliva zkontrolujte, zda je víčko nádrže pevně uzavřeno. Jestliže se během doplňování palivo rozlije, vyčistěte oblast kolem nádrže a před spuštěním motoru počkejte, až se páry rozptýlí. Zabraňte kontaktu kůže s palivem; nevdechujte výpary paliva. Ukládejte mimo dosah dětí. Nenaklánějte motor příliš, aby nedošlo k rozlití paliva. Při přemisťování stroje nesmí být palivová nádrž plná a kohoutek přívodu paliva musí být uzavřen. Na motor nepokládejte žádné předměty. Před prováděním jakékoliv činnosti na motoru benzínový motor vypněte. Abyste předešli náhodnému spuštění motoru, odpojte kontakt svíčky nebo odpojte zápornou svorku baterie. Viz také OBECNÁ BEZPEČNOSTNÍ PRAVIDLA v návodu k obsluze zážehového motoru, který je nedílnou součástí tohoto návodu. Jsou-li na stroji namontovány (MOKRÉ) olověné baterie, nenaklánějte stroj víc jak 30 z vodorovné polohy, aby z baterii neunikla silně žíravá kyselina. Pokud je nutné z důvodu údržby stroj naklonit, vyjměte baterie. VAROVÁNÍ! Oxid uhelnatý (CO) může způsobit poškození mozku nebo smrt. Motor s vnitřním spalováním tohoto stroje může uvolňovat oxid uhelnatý. Nevdechujte výfukové plyny. Používejte uvnitř jen při zajištění adekvátního odvětrání a s pomocí asistenta. 4 FLOORTEC R 680 P (1) E

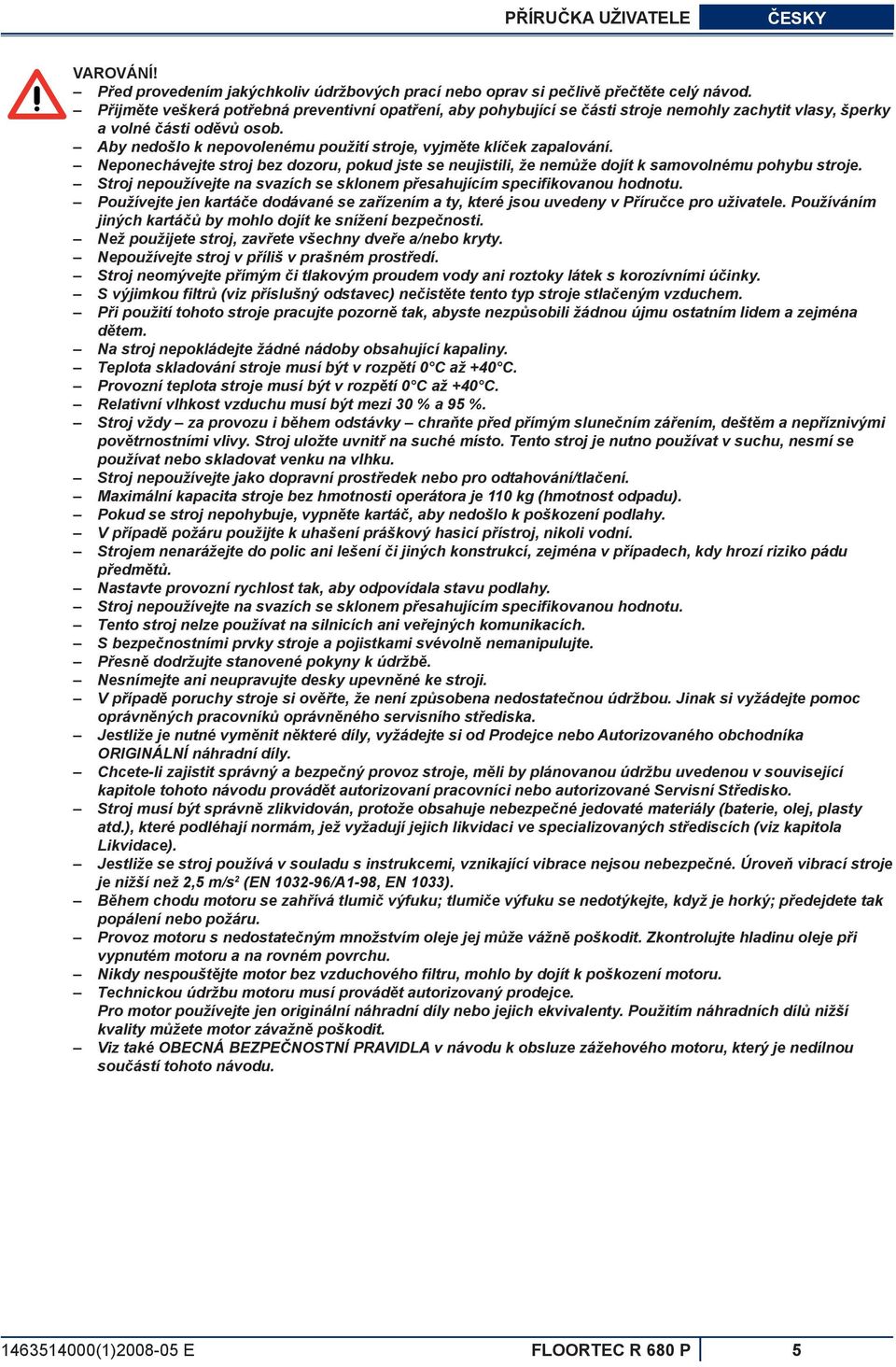

7 PŘÍRUČKA UŽIVATELE ČESKY VAROVÁNÍ! Před provedením jakýchkoliv údržbových prací nebo oprav si pečlivě přečtěte celý návod. Přijměte veškerá potřebná preventivní opatření, aby pohybující se části stroje nemohly zachytit vlasy, šperky a volné části oděvů osob. Aby nedošlo k nepovolenému použití stroje, vyjměte klíček zapalování. Neponechávejte stroj bez dozoru, pokud jste se neujistili, že nemůže dojít k samovolnému pohybu stroje. Stroj nepoužívejte na svazích se sklonem přesahujícím specifikovanou hodnotu. Používejte jen kartáče dodávané se zařízením a ty, které jsou uvedeny v Příručce pro uživatele. Používáním jiných kartáčů by mohlo dojít ke snížení bezpečnosti. Než použijete stroj, zavřete všechny dveře a/nebo kryty. Nepoužívejte stroj v příliš v prašném prostředí. Stroj neomývejte přímým či tlakovým proudem vody ani roztoky látek s korozívními účinky. S výjimkou filtrů (viz příslušný odstavec) nečistěte tento typ stroje stlačeným vzduchem. Při použití tohoto stroje pracujte pozorně tak, abyste nezpůsobili žádnou újmu ostatním lidem a zejména dětem. Na stroj nepokládejte žádné nádoby obsahující kapaliny. Teplota skladování stroje musí být v rozpětí 0 C až +40 C. Provozní teplota stroje musí být v rozpětí 0 C až +40 C. Relativní vlhkost vzduchu musí být mezi 30 % a 95 %. Stroj vždy za provozu i během odstávky chraňte před přímým slunečním zářením, deštěm a nepříznivými povětrnostními vlivy. Stroj uložte uvnitř na suché místo. Tento stroj je nutno používat v suchu, nesmí se používat nebo skladovat venku na vlhku. Stroj nepoužívejte jako dopravní prostředek nebo pro odtahování/tlačení. Maximální kapacita stroje bez hmotnosti operátora je 110 kg (hmotnost odpadu). Pokud se stroj nepohybuje, vypněte kartáč, aby nedošlo k poškození podlahy. V případě požáru použijte k uhašení práškový hasicí přístroj, nikoli vodní. Strojem nenarážejte do polic ani lešení či jiných konstrukcí, zejména v případech, kdy hrozí riziko pádu předmětů. Nastavte provozní rychlost tak, aby odpovídala stavu podlahy. Stroj nepoužívejte na svazích se sklonem přesahujícím specifikovanou hodnotu. Tento stroj nelze používat na silnicích ani veřejných komunikacích. S bezpečnostními prvky stroje a pojistkami svévolně nemanipulujte. Přesně dodržujte stanovené pokyny k údržbě. Nesnímejte ani neupravujte desky upevněné ke stroji. V případě poruchy stroje si ověřte, že není způsobena nedostatečnou údržbou. Jinak si vyžádejte pomoc oprávněných pracovníků oprávněného servisního střediska. Jestliže je nutné vyměnit některé díly, vyžádejte si od Prodejce nebo Autorizovaného obchodníka ORIGINÁLNÍ náhradní díly. Chcete-li zajistit správný a bezpečný provoz stroje, měli by plánovanou údržbu uvedenou v související kapitole tohoto návodu provádět autorizovaní pracovníci nebo autorizované Servisní Středisko. Stroj musí být správně zlikvidován, protože obsahuje nebezpečné jedovaté materiály (baterie, olej, plasty atd.), které podléhají normám, jež vyžadují jejich likvidaci ve specializovaných střediscích (viz kapitola Likvidace). Jestliže se stroj používá v souladu s instrukcemi, vznikající vibrace nejsou nebezpečné. Úroveň vibrací stroje je nižší než 2,5 m/s 2 (EN /A1-98, EN 1033). Během chodu motoru se zahřívá tlumič výfuku; tlumiče výfuku se nedotýkejte, když je horký; předejdete tak popálení nebo požáru. Provoz motoru s nedostatečným množstvím oleje jej může vážně poškodit. Zkontrolujte hladinu oleje při vypnutém motoru a na rovném povrchu. Nikdy nespouštějte motor bez vzduchového filtru, mohlo by dojít k poškození motoru. Technickou údržbu motoru musí provádět autorizovaný prodejce. Pro motor používejte jen originální náhradní díly nebo jejich ekvivalenty. Použitím náhradních dílů nižší kvality můžete motor závažně poškodit. Viz také OBECNÁ BEZPEČNOSTNÍ PRAVIDLA v návodu k obsluze zážehového motoru, který je nedílnou součástí tohoto návodu (1) E FLOORTEC R 680 P 5

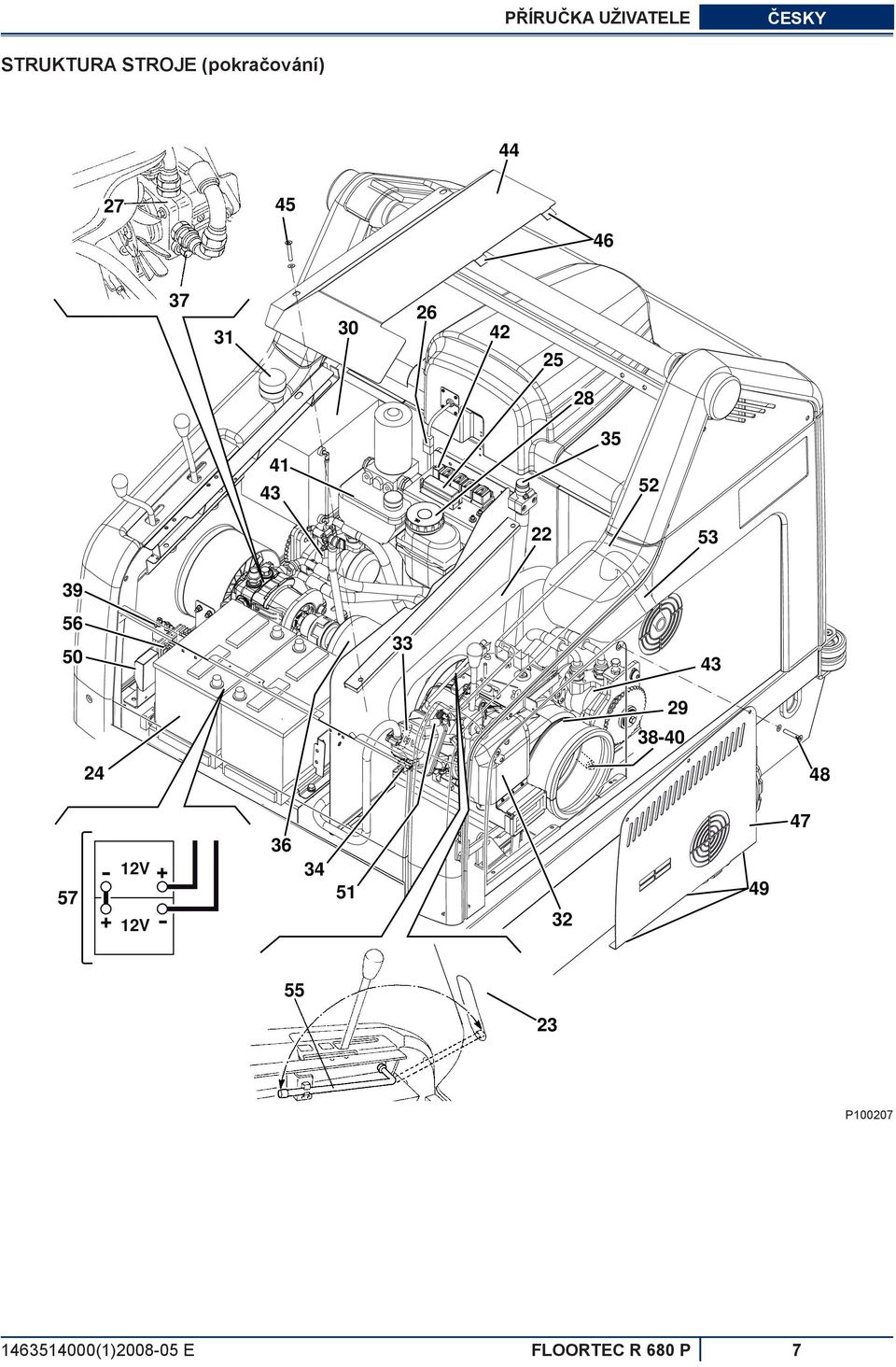

8 ČESKY PŘÍRUČKA UŽIVATELE POPIS STROJE STRUKTURA STROJE 1. Štítek s výrobním číslem/technickými údaji/certifi kací souladu 2. Blikající světlo (při otočení klíče zapalování do I je vždy zapnuto) (volitelně) 3. Kryt motoru systému vysavače 4. Zásobník (když je plný, vyprázdněte jej) 5. Levé dveře (otevírejte jen pro provádění úkonů údržby) 6. Levý zavírací upevňovač s pojistným šroubem 7. Pravá dvířka (pro vyjmutí hlavního kartáče) 8. Pravý upevňovač 9. Pracovní světlo (volitelně) 10. Kartáč napravo 11. Kartáč nalevo (volitelně) 12. Hlavní kartáč 13. Kapota motorové části 14. Zadní poháněná kolečka na pevné nápravě 15. Přední kolo, řízené 16. Levá boční zástěra 17. Pravá boční zástěra 18. Přední zástěra 19. Zadní zástěra 20. Pouzdro prachového fi ltru 21. Pracovní světlo směrované pomocí stavěcích šroubů 22. Výfukové potrubí motoru 23. Kapota prostoru pro motor (otevřená) 24. Baterie 25. Skříň s destičkovými pojistkami Konektor motoru systému vysavače Čerpadlo systému řízení Nádrž oleje systému řízení Benzínový motor Palivová nádrž Víčko plnění paliva Vzduchový fi ltr motoru Výrobní číslo a model benzínového motoru Zátka hladiny motorového oleje Zátka olejového fi ltru Dynamotor Šroub k uvolnění hydraulického čerpadla (ke snadnému tlačení/tažení stroje, jestliže pohon stroje nefunguje) Zátka k vypuštění motorového oleje Relé startování motoru Hadice k vypuštění motorového oleje Nádrž hydraulického oleje systému zvedání zásobníku Relé pohonu čerpadla zvedání zásobníku Motory pohonné soustavy Ochranný plech benzínového motoru Šrouby pro namontování krytu Upevňovače krytu Příčka nalevo Šrouby pro namontování příčky Upevňovače příčky Pojistka systému nabíjení Žhavicí svíčka Tlumič výfuku motoru Konec výfuku motoru Sedadlo řidiče Stavěcí tyčka kapoty Dioda Diagram zapojení baterie P FLOORTEC R 680 P (1) E

9 PŘÍRUČKA UŽIVATELE ČESKY STRUKTURA STROJE (pokračování) V 12V P (1) E FLOORTEC R 680 P 7

10 ČESKY PŘÍRUČKA UŽIVATELE OVLÁDACÍ PANEL 61. Spínač zvedání/spouštění/vysypávání zásobníku 62. Přepínač klaksonu 63. Pozice spínače otočného světla (volitelný) 64. Stavěcí knofl ík otisku hlavního kartáče Otočte jím doleva, čímž zvýšíte otisk kartáče Otočte jím doprava, čímž snížíte otisk kartáče 65. Pozice volitelného spínače 66. Spínač 67. (Dolní poloha) aktivace systému vysavače (Horní poloha) aktivace natřásání fi ltru 68. Spínač zvedání/spouštění zásobníku 69. Přepínač vysypávání zásobníku 70. Klíč zapalování Při otočení na 0 vypne stroj a znemožní všechny funkce. Při otočení na I povolí všechny funkce stroje; zapne i blikající světlo. Při úplném otočení doprava (poloha Start ) nastartuje motor; když je motor puštěný, uvolněte klíček, který se vrátí do polohy I Hodinový čítač Nouzové tlačítko. V případě nouze stiskněte. Tím se ihned zastaví všechny funkce stroje. Pro vypnutí pohotovostního tlačítka jím otočte ve směru vyznačeném šipkou. Volant Ovládací tlačítka naklánění volantu Páčka sytiče Ovládací páka zámku brzd. Zamkne provozní brzdu (82), čímž ji přepne na parkovací brzdu. Pedál záběru dopředu/zpět Páka zvednutí/spuštění pravého kartáče Páka zvednutí/spuštění levého kartáče (volitelně) Páčka pro nastavení pozice sedadla v podélném směru Páčka zvednutí/spuštění hlavního kartáče Pedál pro zvednutí přední zástěry Pedál provozní brzdy P FLOORTEC R 680 P (1) E

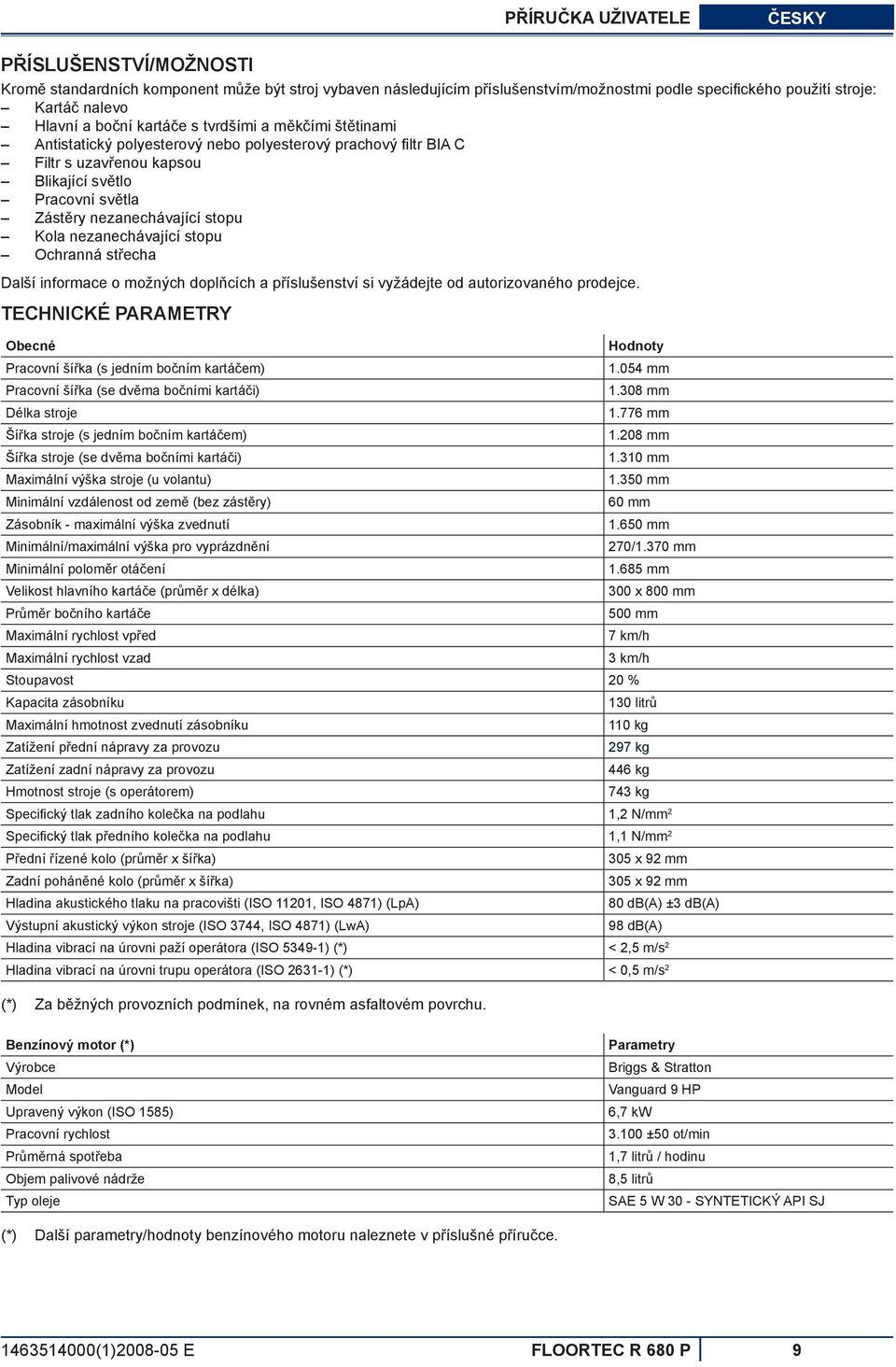

11 PŘÍRUČKA UŽIVATELE ČESKY PŘÍSLUŠENSTVÍ/MOŽNOSTI Kromě standardních komponent může být stroj vybaven následujícím příslušenstvím/možnostmi podle specifi ckého použití stroje: Kartáč nalevo Hlavní a boční kartáče s tvrdšími a měkčími štětinami Antistatický polyesterový nebo polyesterový prachový fi ltr BIA C Filtr s uzavřenou kapsou Blikající světlo Pracovní světla Zástěry nezanechávající stopu Kola nezanechávající stopu Ochranná střecha Další informace o možných doplňcích a příslušenství si vyžádejte od autorizovaného prodejce. TECHNICKÉ PARAMETRY Obecné Hodnoty Pracovní šířka (s jedním bočním kartáčem) mm Pracovní šířka (se dvěma bočními kartáči) mm Délka stroje mm Šířka stroje (s jedním bočním kartáčem) mm Šířka stroje (se dvěma bočními kartáči) mm Maximální výška stroje (u volantu) mm Minimální vzdálenost od země (bez zástěry) 60 mm Zásobník - maximální výška zvednutí mm Minimální/maximální výška pro vyprázdnění 270/1.370 mm Minimální poloměr otáčení mm Velikost hlavního kartáče (průměr x délka) 300 x 800 mm Průměr bočního kartáče 500 mm Maximální rychlost vpřed 7 km/h Maximální rychlost vzad 3 km/h Stoupavost 20 % Kapacita zásobníku 130 litrů Maximální hmotnost zvednutí zásobníku 110 kg Zatížení přední nápravy za provozu 297 kg Zatížení zadní nápravy za provozu 446 kg Hmotnost stroje (s operátorem) 743 kg Specifi cký tlak zadního kolečka na podlahu 1,2 N/mm 2 Specifi cký tlak předního kolečka na podlahu 1,1 N/mm 2 Přední řízené kolo (průměr x šířka) 305 x 92 mm Zadní poháněné kolo (průměr x šířka) 305 x 92 mm Hladina akustického tlaku na pracovišti (ISO 11201, ISO 4871) (LpA) 80 db(a) ±3 db(a) Výstupní akustický výkon stroje (ISO 3744, ISO 4871) (LwA) 98 db(a) Hladina vibrací na úrovni paží operátora (ISO ) (*) < 2,5 m/s 2 Hladina vibrací na úrovni trupu operátora (ISO ) (*) < 0,5 m/s 2 (*) Za běžných provozních podmínek, na rovném asfaltovém povrchu. Benzínový motor (*) Výrobce Model Upravený výkon (ISO 1585) Pracovní rychlost Průměrná spotřeba Objem palivové nádrže Typ oleje Parametry Briggs & Stratton Vanguard 9 HP 6,7 kw ±50 ot/min 1,7 litrů / hodinu 8,5 litrů SAE 5 W 30 - SYNTETICKÝ API SJ (*) Další parametry/hodnoty benzínového motoru naleznete v příslušné příručce (1) E FLOORTEC R 680 P 9

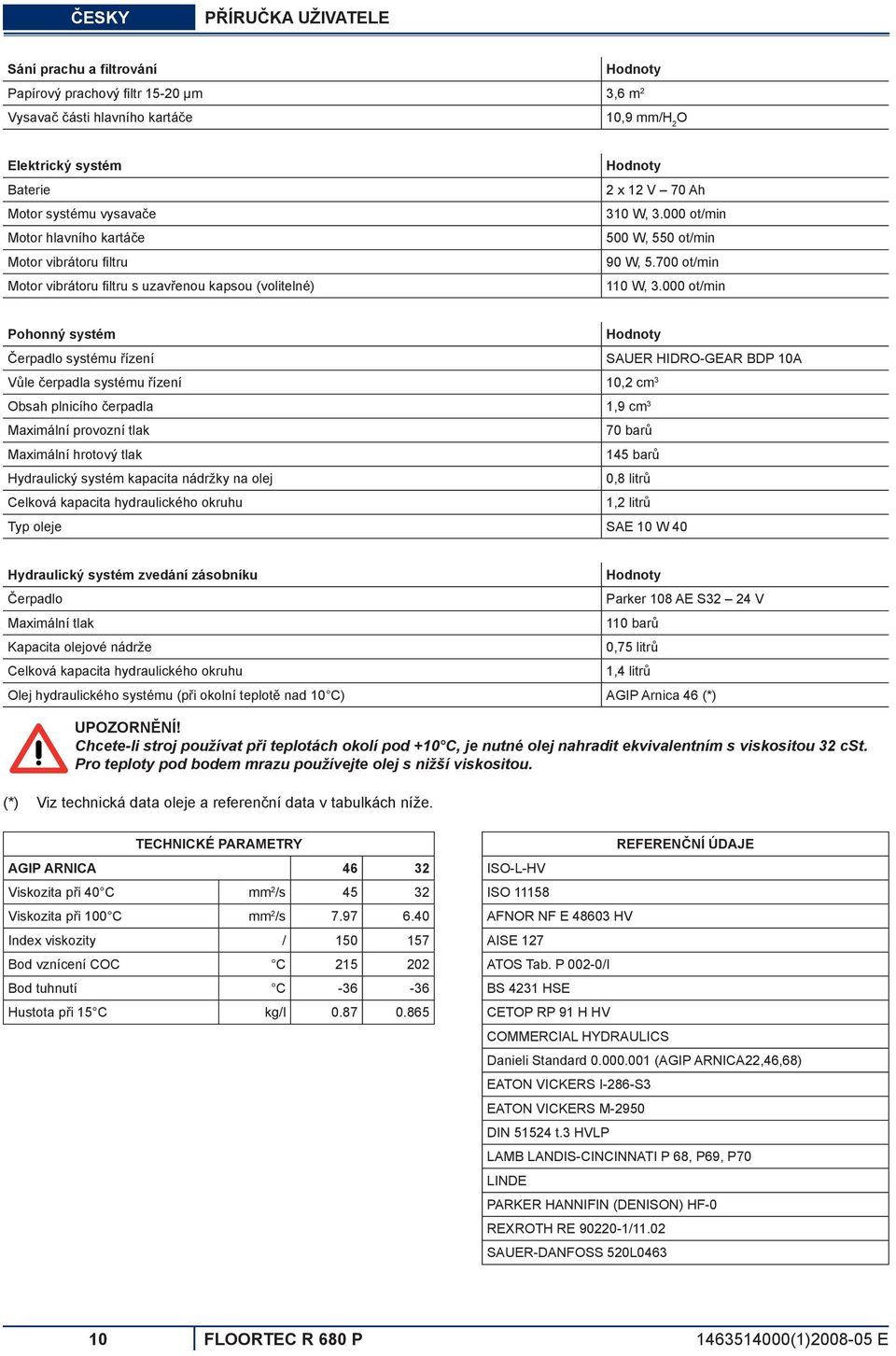

12 ČESKY PŘÍRUČKA UŽIVATELE Sání prachu a filtrování Hodnoty Papírový prachový fi ltr μm 3,6 m 2 Vysavač části hlavního kartáče 10,9 mm/h 2 O Elektrický systém Baterie Motor systému vysavače Motor hlavního kartáče Motor vibrátoru fi ltru Motor vibrátoru fi ltru s uzavřenou kapsou (volitelné) Hodnoty 2 x 12 V 70 Ah 310 W, ot/min 500 W, 550 ot/min 90 W, ot/min 110 W, ot/min Pohonný systém Hodnoty Čerpadlo systému řízení SAUER HIDRO-GEAR BDP 10A Vůle čerpadla systému řízení 10,2 cm 3 Obsah plnicího čerpadla 1,9 cm 3 Maximální provozní tlak 70 barů Maximální hrotový tlak 145 barů Hydraulický systém kapacita nádržky na olej 0,8 litrů Celková kapacita hydraulického okruhu 1,2 litrů Typ oleje SAE 10 W 40 Hydraulický systém zvedání zásobníku Hodnoty Čerpadlo Parker 108 AE S32 24 V Maximální tlak 110 barů Kapacita olejové nádrže 0,75 litrů Celková kapacita hydraulického okruhu 1,4 litrů Olej hydraulického systému (při okolní teplotě nad 10 C) AGIP Arnica 46 (*) UPOZORNĚNÍ! Chcete-li stroj používat při teplotách okolí pod +10 C, je nutné olej nahradit ekvivalentním s viskositou 32 cst. Pro teploty pod bodem mrazu používejte olej s nižší viskositou. (*) Viz technická data oleje a referenční data v tabulkách níže. TECHNICKÉ PARAMETRY REFERENČNÍ ÚDAJE AGIP ARNICA ISO-L-HV Viskozita při 40 C mm 2 /s ISO Viskozita při 100 C mm 2 /s AFNOR NF E HV Index viskozity / AISE 127 Bod vznícení COC C ATOS Tab. P 002-0/I Bod tuhnutí C BS 4231 HSE Hustota při 15 C kg/l CETOP RP 91 H HV COMMERCIAL HYDRAULICS Danieli Standard (AGIP ARNICA22,46,68) EATON VICKERS I-286-S3 EATON VICKERS M-2950 DIN t.3 HVLP LAMB LANDIS-CINCINNATI P 68, P69, P70 LINDE PARKER HANNIFIN (DENISON) HF-0 REXROTH RE /11.02 SAUER-DANFOSS 520L FLOORTEC R 680 P (1) E

13 PŘÍRUČKA UŽIVATELE ČESKY SCHÉMA ZAPOJENÍ Výklad BAT 24voltová baterie BE1 Otočné světlo (volitelně) BLK Rám motoru BZ1 Zvukový alarm/klakson při zpětném chodu C1 Kondenzátor signalizace zpátečky EBD Diodová deska ES0 Relé zapnutí motoru ES1 Relé čerpadla zvedání zásobníku ES2 Relé čerpadla spouštění zásobníku ES3 Relé vibrátoru fi ltru ES4 Relé systému vysavače ES5 Elektromagnetický spínač startéru ES6 Elektromagnetický vypínač hlavního kartáče FA Vypínač okruhu pravého kartáče (10 A) FB Vypínač okruhu levého kartáče (10 A) (volitelně) FC Vypínač okruhu hlavního kartáče (30 A) FD Pojistka systému dobíjení (70 A) F1 Hlavní pojistka (30 A) F2 Pojistka dmychadla (30 A) F3 Pojistka systému vysavače (30 A) F4 Pojistka čerpadla zvedání zásobníku (30 A) F5 Pojistka výstražného signálu zpátečky a otočného světla (10 A) F6 Pojistka pracovního světla (10 A) F7 Pojistka spínače vysypání zásobníku (10 A) HM Hodinový čítač K1 Klíč zapalování L1 Pracovní světlo (volitelně) M1 Čerpadlo zvedání zásobníku M2 Aktuátor vysypání zásobníku M3 Motor vibrátoru fi ltru M4 Motor systému vysavače M5 Motor pravého bočního kartáče M6 Motor pravého bočního kartáče (volitelně) M7 Motor hlavního kartáče M8 Dynamo P1 Přepínač klaksonu SPK Žhavicí svíčka motoru SW1 Systém vakua/spínač natřásání fi ltru SW2 Mikrospínač pravého bočního kartáče SW3 Spínač zvedání/spouštění zásobníku SW4 Přepínač vysypávání zásobníku SW5 Přepínač spouštění pohybu zásobníku SW6 Mikrospínač zvednutého zásobníku SW7 Mikrospínač konce dráhy uzavřeného zásobníku SW8 Mikrospínač zvednutého zásobníku SW9 Mikrospínač konce dráhy otevřeného zásobníku SW10 Mikrospínač při zpětném chodu SW11 Mikrospínač otevřené kapoty SW12 Vypínač pracovního světla (volitelně) SW13 Mikrospínač levého bočního kartáče (volitelně) SW14 SWS Mikrospínač hlavního kartáče Nouzové tlačítko Barevný kód BK Černá BU Modrá BN Hnědá GN Zelená GY Šedá OG Oranžová PK Růžová RD Červená VT Fialová WH Bílá YE Žlutá (1) E FLOORTEC R 680 P 11

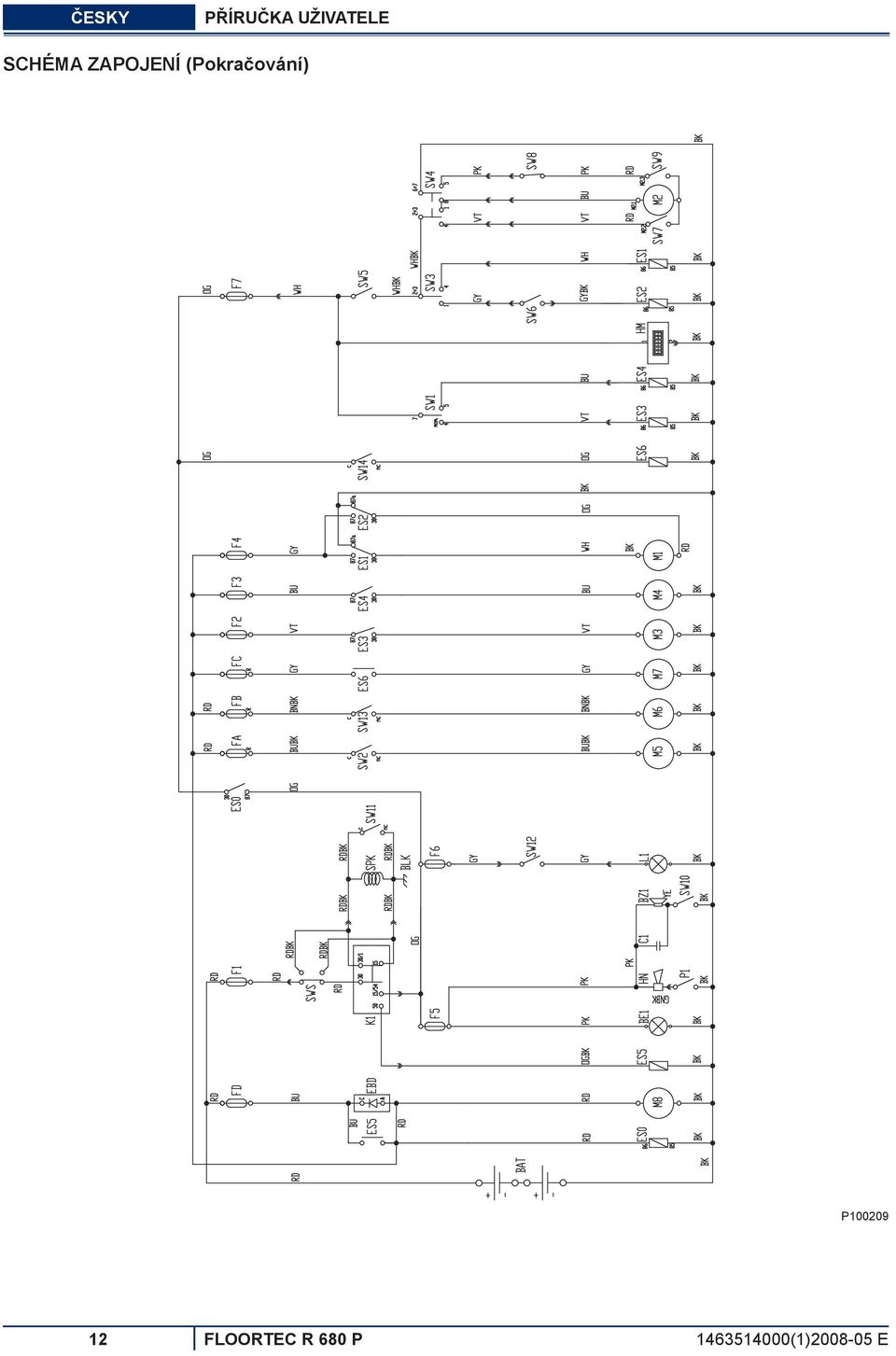

14 ČESKY PŘÍRUČKA UŽIVATELE SCHÉMA ZAPOJENÍ (Pokračování) P FLOORTEC R 680 P (1) E

15 PŘÍRUČKA UŽIVATELE ČESKY HYDRAULICKÉ SCHÉMA SYSTÉMU ZVEDÁNÍ ZÁSOBNÍKU Výklad 1. Olejová nádrž 2. Olejový fi ltr 3. Čerpadlo 4. Motor 5. Pojistný ventil zvedacího válce 6. Zvedací válec zásobníku BAR 200 BAR BAR 70 BAR 4 750cc / HYDRAULIC OIL 32 cst 1 2 P HYDRAULICKÉ SCHÉMA POHONNÉ SOUSTAVY Výklad 1. Olejová nádrž 2. Olejový fi ltr 3. Čerpadlo 4. Motory 4 A B 3000 RPM 10,2 CC/REV. A 3 88 CC/REV. 88 CC/REV MICRON B 1 A 4 B P (1) E FLOORTEC R 680 P 13

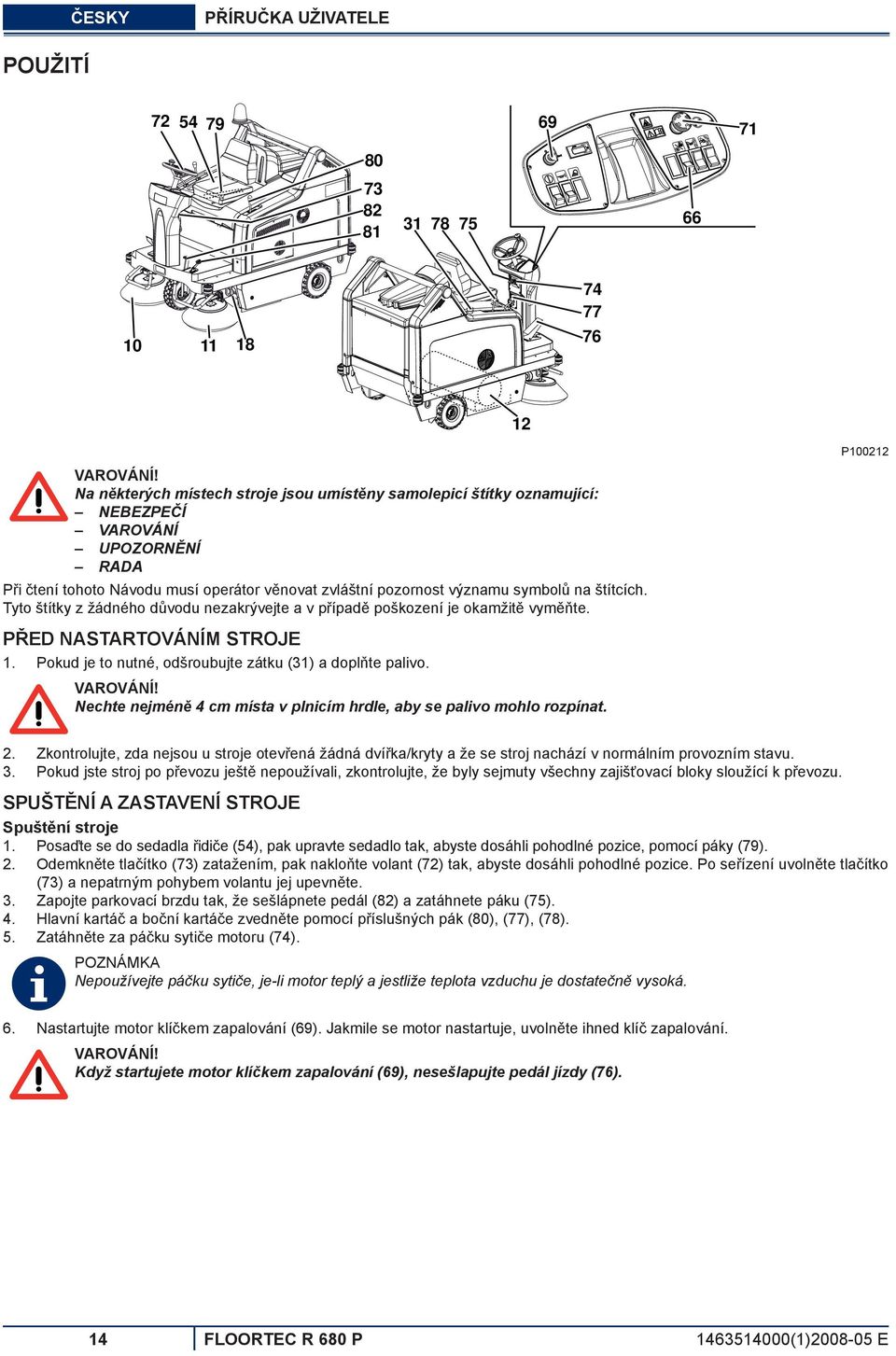

16 ČESKY PŘÍRUČKA UŽIVATELE POUŽITÍ VAROVÁNÍ! Na některých místech stroje jsou umístěny samolepicí štítky oznamující: NEBEZPEČÍ VAROVÁNÍ UPOZORNĚNÍ RADA Při čtení tohoto Návodu musí operátor věnovat zvláštní pozornost významu symbolů na štítcích. Tyto štítky z žádného důvodu nezakrývejte a v případě poškození je okamžitě vyměňte. PŘED NASTARTOVÁNÍM STROJE 1. Pokud je to nutné, odšroubujte zátku (31) a doplňte palivo. VAROVÁNÍ! Nechte nejméně 4 cm místa v plnicím hrdle, aby se palivo mohlo rozpínat. P Zkontrolujte, zda nejsou u stroje otevřená žádná dvířka/kryty a že se stroj nachází v normálním provozním stavu. Pokud jste stroj po převozu ještě nepoužívali, zkontrolujte, že byly sejmuty všechny zajišťovací bloky sloužící k převozu. SPUŠTĚNÍ A ZASTAVENÍ STROJE Spuštění stroje 1. Posaďte se do sedadla řidiče (54), pak upravte sedadlo tak, abyste dosáhli pohodlné pozice, pomocí páky (79). 2. Odemkněte tlačítko (73) zatažením, pak nakloňte volant (72) tak, abyste dosáhli pohodlné pozice. Po seřízení uvolněte tlačítko (73) a nepatrným pohybem volantu jej upevněte. 3. Zapojte parkovací brzdu tak, že sešlápnete pedál (82) a zatáhnete páku (75). 4. Hlavní kartáč a boční kartáče zvedněte pomocí příslušných pák (80), (77), (78). 5. Zatáhněte za páčku sytiče motoru (74). POZNÁMKA Nepoužívejte páčku sytiče, je-li motor teplý a jestliže teplota vzduchu je dostatečně vysoká. 6. Nastartujte motor klíčkem zapalování (69). Jakmile se motor nastartuje, uvolněte ihned klíč zapalování. VAROVÁNÍ! Když startujete motor klíčkem zapalování (69), nesešlapujte pedál jízdy (76). 14 FLOORTEC R 680 P (1) E

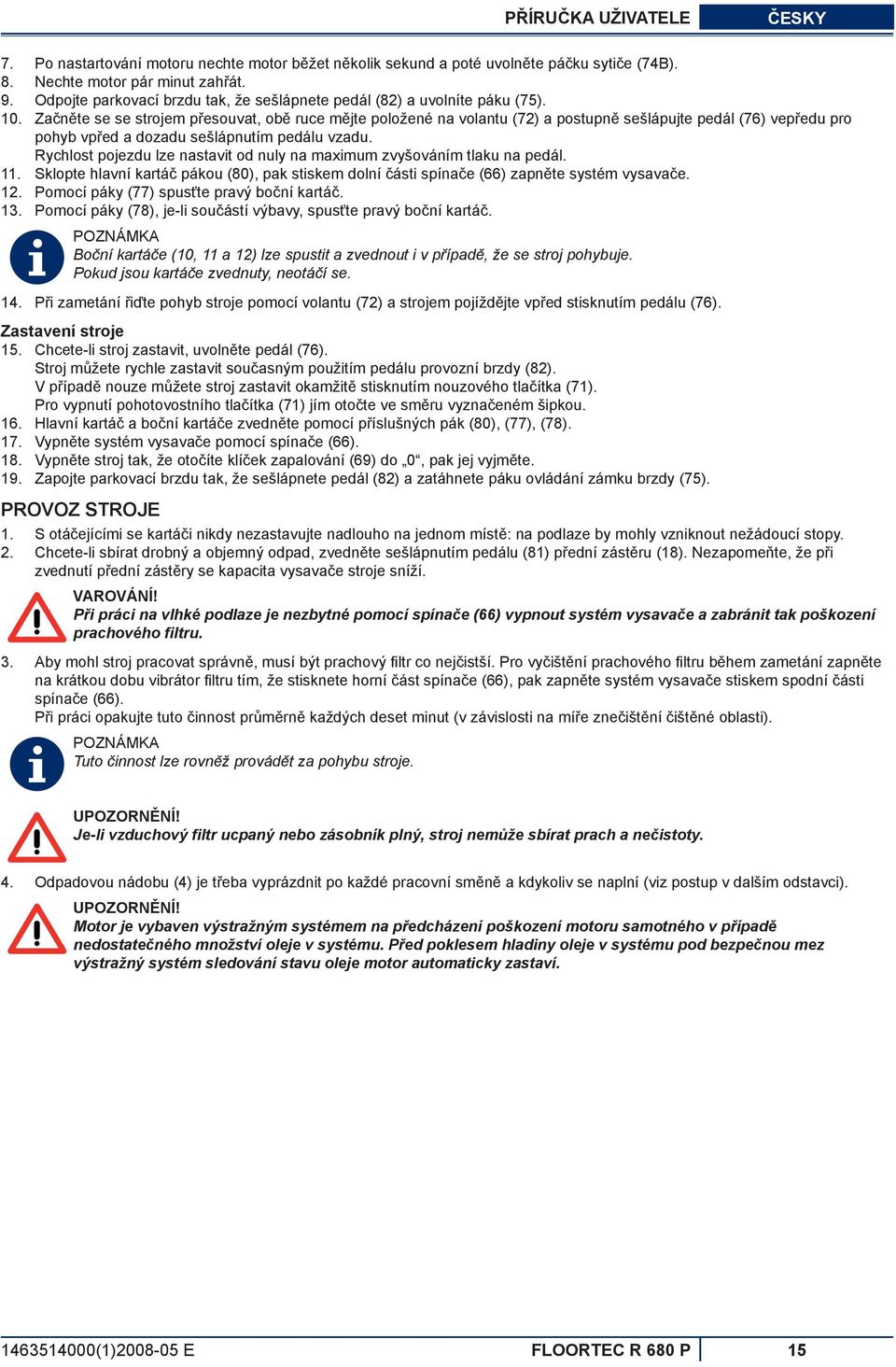

17 PŘÍRUČKA UŽIVATELE ČESKY 7. Po nastartování motoru nechte motor běžet několik sekund a poté uvolněte páčku sytiče (74B). 8. Nechte motor pár minut zahřát. 9. Odpojte parkovací brzdu tak, že sešlápnete pedál (82) a uvolníte páku (75). 10. Začněte se se strojem přesouvat, obě ruce mějte položené na volantu (72) a postupně sešlápujte pedál (76) vepředu pro pohyb vpřed a dozadu sešlápnutím pedálu vzadu. Rychlost pojezdu lze nastavit od nuly na maximum zvyšováním tlaku na pedál. 11. Sklopte hlavní kartáč pákou (80), pak stiskem dolní části spínače (66) zapněte systém vysavače. 12. Pomocí páky (77) spusťte pravý boční kartáč. 13. Pomocí páky (78), je-li součástí výbavy, spusťte pravý boční kartáč. 14. POZNÁMKA Boční kartáče (10, 11 a 12) lze spustit a zvednout i v případě, že se stroj pohybuje. Pokud jsou kartáče zvednuty, neotáčí se. Při zametání řiďte pohyb stroje pomocí volantu (72) a strojem pojíždějte vpřed stisknutím pedálu (76). Zastavení stroje 15. Chcete-li stroj zastavit, uvolněte pedál (76). Stroj můžete rychle zastavit současným použitím pedálu provozní brzdy (82). V případě nouze můžete stroj zastavit okamžitě stisknutím nouzového tlačítka (71). Pro vypnutí pohotovostního tlačítka (71) jím otočte ve směru vyznačeném šipkou. 16. Hlavní kartáč a boční kartáče zvedněte pomocí příslušných pák (80), (77), (78). 17. Vypněte systém vysavače pomocí spínače (66). 18. Vypněte stroj tak, že otočíte klíček zapalování (69) do 0, pak jej vyjměte. 19. Zapojte parkovací brzdu tak, že sešlápnete pedál (82) a zatáhnete páku ovládání zámku brzdy (75). PROVOZ STROJE S otáčejícími se kartáči nikdy nezastavujte nadlouho na jednom místě: na podlaze by mohly vzniknout nežádoucí stopy. Chcete-li sbírat drobný a objemný odpad, zvedněte sešlápnutím pedálu (81) přední zástěru (18). Nezapomeňte, že při zvednutí přední zástěry se kapacita vysavače stroje sníží. VAROVÁNÍ! Při práci na vlhké podlaze je nezbytné pomocí spínače (66) vypnout systém vysavače a zabránit tak poškození prachového filtru. Aby mohl stroj pracovat správně, musí být prachový fi ltr co nejčistší. Pro vyčištění prachového fi ltru během zametání zapněte na krátkou dobu vibrátor fi ltru tím, že stisknete horní část spínače (66), pak zapněte systém vysavače stiskem spodní části spínače (66). Při práci opakujte tuto činnost průměrně každých deset minut (v závislosti na míře znečištění čištěné oblasti). POZNÁMKA Tuto činnost lze rovněž provádět za pohybu stroje. UPOZORNĚNÍ! Je-li vzduchový filtr ucpaný nebo zásobník plný, stroj nemůže sbírat prach a nečistoty. 4. Odpadovou nádobu (4) je třeba vyprázdnit po každé pracovní směně a kdykoliv se naplní (viz postup v dalším odstavci). UPOZORNĚNÍ! Motor je vybaven výstražným systémem na předcházení poškození motoru samotného v případě nedostatečného množství oleje v systému. Před poklesem hladiny oleje v systému pod bezpečnou mez výstražný systém sledování stavu oleje motor automaticky zastaví (1) E FLOORTEC R 680 P 15

18 ČESKY PŘÍRUČKA UŽIVATELE VYPRÁZDNĚNÍ ZÁSOBNÍKU VAROVÁNÍ! Vždy vyprazdňujte zásobník, když je motor v chodu. Nevysypávejte zásobník s vypnutým motorem, jinak dojde k vybití baterie. Maximální výška pro vyprázdnění zásobníku je mm (viz Obr. 2). Chcete-li ji vyprázdnit, přesuňte stroj blízko k nádobě na odpad a postupujte následujícím způsobem: Zvedněte boční a hlavní kartáč. Vypněte systém vysavače pomocí spínače (66). Zapněte vibrátor fi ltru stiskem horní části spínače (66). VAROVÁNÍ! Tuto činnost vždy provádějte na rovné podložce, aby nemohlo dojít k porušení rovnováhy stroje. P VAROVÁNÍ! Při zvedání a vyprazdňování zásobníku (4) zapojte parkovací brzdu pedálem (82) a pákou (75) Všechny osoby musí být v dostatečné vzdálenosti od stroje a zejména od zásobníku (4). Stiskněte zároveň přepínač spouštění zásobníku (61) a přepínač zvedání zásobníku (67), zásobník tím zvednete (A, Obr. 1) až do požadované pozice. Stiskněte zároveň přepínač spouštění zásobníku (61) a přepínač (68) vysypávání zásobníku (B, Obr. 2) a vysypte všechen odpad z koše (A). UPOZORNĚNÍ! Zásobník (B, Obr. 2) lze vysypat jen při zvednutí do výšky minimálně 270 mm Stiskněte zároveň přepínač spouštění zásobníku (61) a přepínač vysypávání zásobníku (68) a vraťte zásobník zpět do vodorovné pozice. Pro spuštění zásobníku stiskněte spínač (61) i spínač sklápění (67). UPOZORNĚNÍ! Zásobník nelze sklopit, pokud jej nejprve nepřesunete do vodorovné pozice. 8. Stroj je opět připraven začít zametat. A B A P max 110 Kg (242,5 lb) 1370 mm (54 in) P Obrázek 1 Obrázek 2 P FLOORTEC R 680 P (1) E

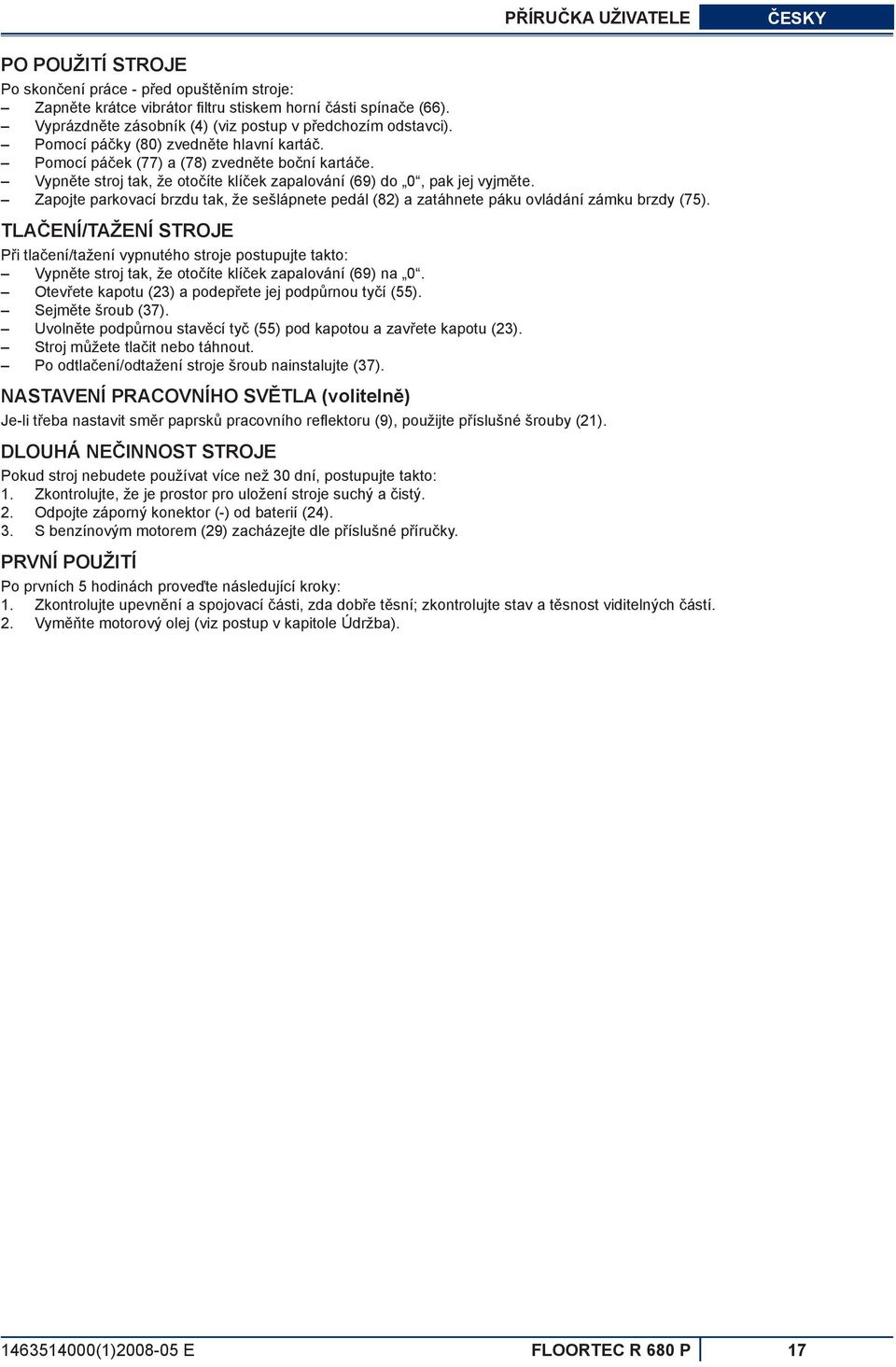

19 PŘÍRUČKA UŽIVATELE ČESKY PO POUŽITÍ STROJE Po skončení práce - před opuštěním stroje: Zapněte krátce vibrátor fi ltru stiskem horní části spínače (66). Vyprázdněte zásobník (4) (viz postup v předchozím odstavci). Pomocí páčky (80) zvedněte hlavní kartáč. Pomocí páček (77) a (78) zvedněte boční kartáče. Vypněte stroj tak, že otočíte klíček zapalování (69) do 0, pak jej vyjměte. Zapojte parkovací brzdu tak, že sešlápnete pedál (82) a zatáhnete páku ovládání zámku brzdy (75). TLAČENÍ/TAŽENÍ STROJE Při tlačení/tažení vypnutého stroje postupujte takto: Vypněte stroj tak, že otočíte klíček zapalování (69) na 0. Otevřete kapotu (23) a podepřete jej podpůrnou tyčí (55). Sejměte šroub (37). Uvolněte podpůrnou stavěcí tyč (55) pod kapotou a zavřete kapotu (23). Stroj můžete tlačit nebo táhnout. Po odtlačení/odtažení stroje šroub nainstalujte (37). NASTAVENÍ PRACOVNÍHO SVĚTLA (volitelně) Je-li třeba nastavit směr paprsků pracovního refl ektoru (9), použijte příslušné šrouby (21). DLOUHÁ NEČINNOST STROJE Pokud stroj nebudete používat více než 30 dní, postupujte takto: 1. Zkontrolujte, že je prostor pro uložení stroje suchý a čistý. 2. Odpojte záporný konektor (-) od baterií (24). 3. S benzínovým motorem (29) zacházejte dle příslušné příručky. PRVNÍ POUŽITÍ Po prvních 5 hodinách proveďte následující kroky: 1. Zkontrolujte upevnění a spojovací části, zda dobře těsní; zkontrolujte stav a těsnost viditelných částí. 2. Vyměňte motorový olej (viz postup v kapitole Údržba) (1) E FLOORTEC R 680 P 17

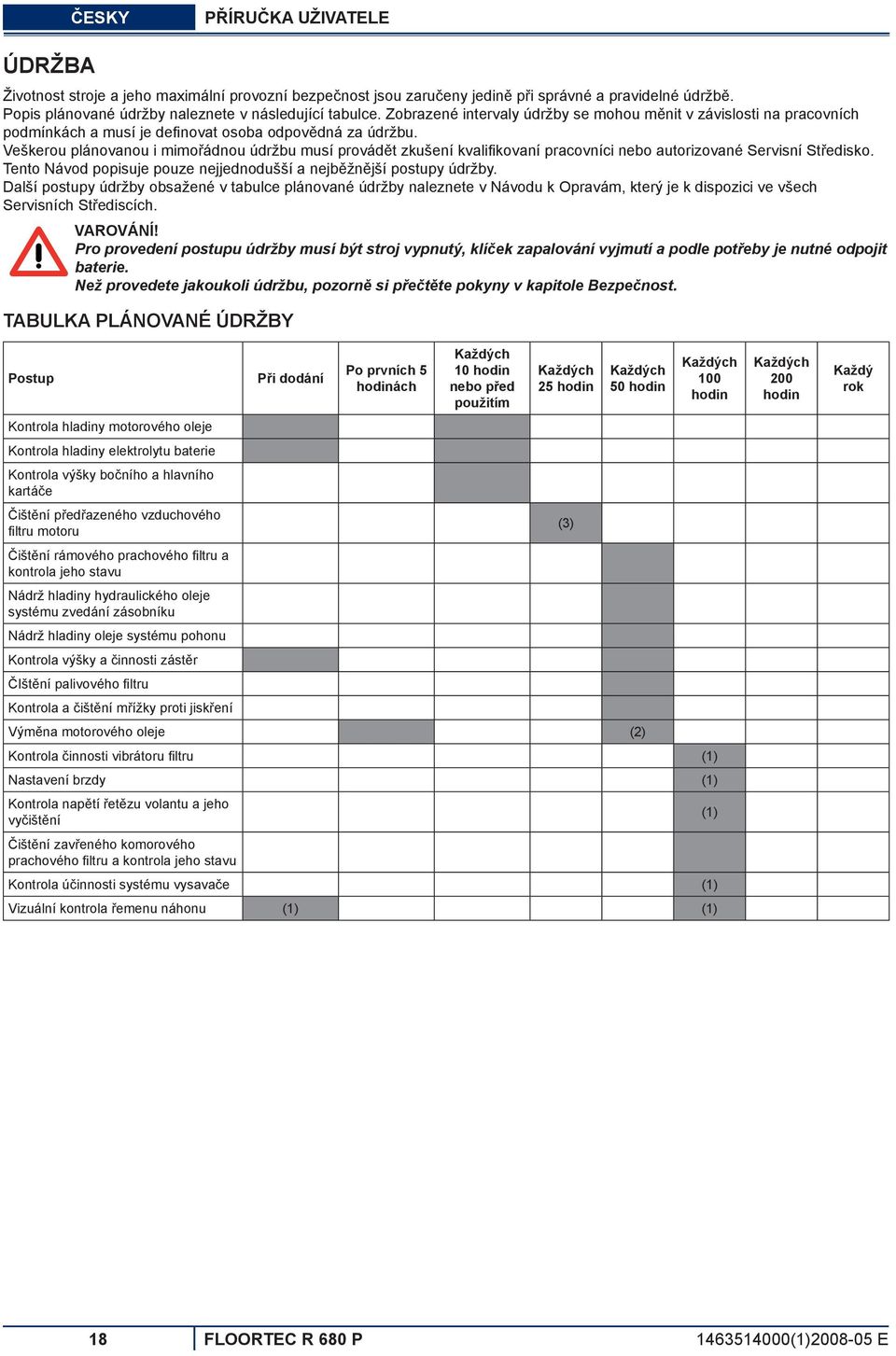

20 ČESKY PŘÍRUČKA UŽIVATELE ÚDRŽBA Životnost stroje a jeho maximální provozní bezpečnost jsou zaručeny jedině při správné a pravidelné údržbě. Popis plánované údržby naleznete v následující tabulce. Zobrazené intervaly údržby se mohou měnit v závislosti na pracovních podmínkách a musí je defi novat osoba odpovědná za údržbu. Veškerou plánovanou i mimořádnou údržbu musí provádět zkušení kvalifi kovaní pracovníci nebo autorizované Servisní Středisko. Tento Návod popisuje pouze nejjednodušší a nejběžnější postupy údržby. Další postupy údržby obsažené v tabulce plánované údržby naleznete v Návodu k Opravám, který je k dispozici ve všech Servisních Střediscích. VAROVÁNÍ! Pro provedení postupu údržby musí být stroj vypnutý, klíček zapalování vyjmutí a podle potřeby je nutné odpojit baterie. Než provedete jakoukoli údržbu, pozorně si přečtěte pokyny v kapitole Bezpečnost. TABULKA PLÁNOVANÉ ÚDRŽBY Postup Při dodání Po prvních 5 hodinách Každých 10 hodin nebo před použitím Každých 25 hodin Každých 50 hodin Každých 100 hodin Kontrola hladiny motorového oleje Kontrola hladiny elektrolytu baterie Kontrola výšky bočního a hlavního kartáče Čištění předřazeného vzduchového fi ltru motoru (3) Čištění rámového prachového fi ltru a kontrola jeho stavu Nádrž hladiny hydraulického oleje systému zvedání zásobníku Nádrž hladiny oleje systému pohonu Kontrola výšky a činnosti zástěr ČIštění palivového fi ltru Kontrola a čištění mřížky proti jiskření Výměna motorového oleje (2) Kontrola činnosti vibrátoru fi ltru (1) Nastavení brzdy (1) Kontrola napětí řetězu volantu a jeho vyčištění (1) Čištění zavřeného komorového prachového fi ltru a kontrola jeho stavu Kontrola účinnosti systému vysavače (1) Vizuální kontrola řemenu náhonu (1) (1) Každých 200 hodin Každý rok 18 FLOORTEC R 680 P (1) E

21 PŘÍRUČKA UŽIVATELE ČESKY Postup Při dodání Po prvních 5 hodinách Každých 10 hodin nebo před použitím Každých 25 hodin Každých 50 hodin Každých 100 hodin Každých 200 hodin Kontrola/čištění žhavicí svíčky Kontrola dotažení matic a šroubů (1) (1) Kontrola napětí řetězu řízení a jeho vyčištění (1) Kontrola činnosti bezpečnostního systému (1) Kontrola otáček motoru (1) Údržba prvku vzduchového fi ltru motoru (3) Výměna svíčky zapalování (2) Čištění chladicí soustavy motoru (2) Výměna hnacího řemenu (1) (5) Kontrola stavu těsnění zásobníku (1) Kontrola seřízení mikrospínače zvednutého zásobníku (1) Kontrola seřízení mikrospínače vodorovného zásobníku (1) Kontrola/nastavení vůle ventilu (4) Systém hydraulického zvedání zásobníku a výměna oleje pohonné (1) (6) soustavy (1) (2) (3) (4) (5) (6) Příslušný postup naleznete v Návodu k Opravám. Nebo každoročně. Nebo častěji v prašných oblastech. Činnosti údržby, které musí provádět autorizovaný prodejce společnosti Briggs & Stratton. Pokud to osoba zodpovědná za údržbu uzná za nezbytné. Výměna oleje hydraulického systému poprvé po 500 hodinách, poté vždy po hodinách provozu nebo každoročně. Každý rok (1) E FLOORTEC R 680 P 19

22 ČESKY PŘÍRUČKA UŽIVATELE KONTROLA A NASTAVENÍ VÝŠKY HLAVNÍHO KARTÁČE POZNÁMKA K dispozici jsou kartáče s tvrdšími nebo měkčími štětinami. Tento postup se vztahuje ke všem typům kartáčů Vzdálenost hlavního kartáče od země kontrolujte podle níže uvedeného postupu: Strojem přejeďte na rovný podklad. Stroj zastavte, spusťte hlavní kartáč a nechte ho několik sekund otáčet. Hlavní kartáč zastavte a zvedněte, potom strojem popojeďte a vypněte ho. Zkontrolujte, zda je stopa po hlavním kartáči (A, Obr. 3) po celé délce široká 2 až 4 cm. Pokud není otisk (A) dle specifi kací, upravte výšku hlavního kartáče dle následujícího postupu. Otočte tlačítko (A, Obr. 4), viz níže: Pro větší šířku otisku otočte tlačítko doleva Pro snížení otisku zvedněte kartáč pomocí páčky (80) a otočte tlačítko doprava. Obrázek 3 P POZNÁMKA Tlačítko lze použít pro nastavení otisku a nastavení kartáče podle opotřebení štětin Znovu zopakujte krok 1 a zkontrolujte správné nastavení výšky hlavního kartáče. Pokud jsou kartáče příliš opotřebované a nelze je nastavit, vyměňte je podle postupu v následujícím odstavci. POZNÁMKA Pokud nelze upravit otisk (A, Obr. 3) správně, je tlak na zem na koncích kartáče různý, viz Příručka pro servis. A Obrázek 4 P FLOORTEC R 680 P (1) E

23 PŘÍRUČKA UŽIVATELE ČESKY VÝMĚNA HLAVNÍHO KARTÁČE POZNÁMKA K dispozici jsou kartáče s tvrdšími nebo měkčími štětinami. Tento postup se vztahuje ke všem typům kartáčů. VAROVÁNÍ! Při výměně hlavního kartáče se doporučuje používat ochranné rukavice, protože mezi štětinami kartáče mohou být nečistoty s ostrými hranami Odjeďte se strojem na rovnou podložku a zatáhněte parkovací brzdu stisknutím příslušného pedálu (82) a páky (75). Otočte klíček zapalování (69) na 0 a vyjměte jej. Uvolněte utahovač (8) a otevřete pravá dvířka (7). Vyšroubujte a vyjměte knofl íky (A, Obr. 5). Vyjměte kryt prostoru hlavního kartáče (A, Obr. 6). Vyjměte hlavní kartáč (A, Obr. 7). Zkontrolujte, zda na hnacím náboji (A, Obr. 8) nejsou navinuté nečistoty nebo cizí materiály (nitky, látky atd.). Nový hlavní kartáč musí být namontován tak, aby byly řady štětin (B, Obr. 8) ohnuty podle obrázku. Nainstalujte nový hlavní kartáč (C, Obr. 8) a zajistěte, aby síťka (D) správně zapadla do příslušného pohonného náboje (A). Znovu nasaďte kryt prostoru hlavního kartáče (A, Obr. 6) a utáhněte knofl íky (A, Obr. 5). Zavřete pravá dvířka (7) a zapojte utahovač (8). Zkontrolujte a upravte výšku hlavního kartáče dle předchozího odstavce. Obrázek 6 P Obrázek 7 P Obrázek 5 P Obrázek 8 P (1) E FLOORTEC R 680 P 21
