8 Biztonsági előírások RD 16 1 Biztonsági előírások 1.1 A kézikönyvben található felhívások Ez a jel a biztonsági eloírások betartására figyelmeztet. A lehetséges sérülésveszélyekre utal. Az ezzel a jellel ellátott összes biztonsági eloírást be kell tartani. A VESZÉLY! A VESZÉLY! felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, halálhoz vagy súlyos sérüléshez vezet. A halál vagy súlyos sérülés elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. FIGYELMEZTETÉS FIGYELMEZTETÉS felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, halálhoz vagy súlyos sérüléshez vezethet. A halál vagy súlyos sérülés lehetőségének elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. VIGYÁZAT VIGYÁZAT felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, kisebb vagy mérsékelt sérüléshez vezethet. A kisebb vagy mérsékelt sérülés lehetőségének elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. ÉRTESÍTÉS: Biztonsági figyelmeztető szimbólum nélkül használva, a ÉRTESÍTÉS olyan veszélyes helyzetre hívja fel a figyelmet, amelyre ha nem figyelnek oda, anyagi kár keletkezhet. Megjegyzés: Egy eljárás szempontjából fontos további információkat tartalmaz. 8 wc_si000399hu.fm

9 RD A gép leírása és rendeltetése Biztonsági előírások Ez a gép kéthengeres meghajtású, ráülős úthenger. A Wacker Neuson gyártmányú ráülős úthenger egy csuklós gépvázból áll, amelyre benzin- vagy dízelmotor, üzemanyagtartály, hidraulikatartály, víztartály, hidrosztatikus meghajtórendszer, továbbá két darab, belső excenter súlyokkal rendelkező acélhenger, valamint egy borulásgátló szerkezettel (Roll Over Protective Structure, ROPS) rendelkező kezelői pódium van felszerelve. A motor hajtja a gép mozgását és a hengerek rezgését szolgáltató hidraulikarendszereket. A vibróhengerek simítják le és tömörítik össze a munkafelületet, ahogy a gép halad. A gép sebességét, irányát és rezgését a kezelő vezérli a pódiumon elhelyezkedő kezelőülésből. Ezt a gépet utak, kocsifelhajtók, parkolók és egyéb aszfalttal bevont felületek aszfaltjának alsó rétegei és burkolati rétegei tömörítésére alkalmazandó, könnyűsúlyú úthenger gyanánt tervezték. A gépet kizárólag csak a fentiekben leírt rendeltetésre tervezték és építették. A gépnek bármely más célra való alkalmazása tartós kárt tehet abban, illetve súlyosan megsebesítheti a kezelőjét vagy a közelben tartózkodó más személyeket. A gépben a helytelen használat folytán keletkezett kárra nem érvényes a garancia. A helytelen használatra példák többek között az alábbiak: a gépnek létra, támaszték, avagy munkafelület gyanánt való használata a gépnek utasok avagy felszerelés vitelére vagy szállítására való használata a gépnek más gépek vontatására való használata a gépnek a víztől különböző folyadékok permetezésére (azaz dízel aszfaltra történő permetezésére) való használata a gépnek a gyári műszaki specifikációkon kívüli üzemeltetése a gépnek a rajta, illetve a Kezelői kézikönyvben található összes figyelmeztető felirat szellemétől eltérő üzemeltetése A gépet a legfrissebb globális biztonsági szabványok alapján tervezték és építették meg. Körültekintéssel készült a veszélyeknek a gyakorlati szempontból lehető legfokozottabb kiküszöbölésére és a kezelő biztonságának növelésére, védőburkolatok és feliratok segítségével. Mindazonáltal bizonyos mennyiségű kockázat továbbra wc_si000399hu.fm 9

10 Biztonsági előírások RD 16 is fennállhat, még a védőeljárások eszközlését követően is. Ezt fennmaradó kockázatnak nevezzük. A gép esetében ez magába foglalhatja az alábbiaknak való kitettséget: hő, zaj, továbbá a motorból származó kipufogógázok és szénmonoxid a forró hidraulikaolaj okozta égési sebek tűzveszély helytelen üzemanyagfeltöltő módszerek következményeképpen az üzemanyag és gőzei helytelen emelési módszerekből adódó személyi sérülés helytelen üzemelésből adódó zúzódásveszély a kezelőre (a kezelő lábfeje, lábszára vagy karja a munkaállomáson túlnyúlik), továbbá a munkaterületen tartózkodó más személyekre nézve a munkafelületre való rálátás akadályoztatása a borulásgátló szerkezet (ROPS) által A saját maga és mások védelmére kérjük, a gép üzemeltetése előtt alaposan olvassa át a jelen kézikönyvben bemutatott biztonsági információt, és győződjék meg afelől, hogy valóban meg is értette. 10 wc_si000399hu.fm

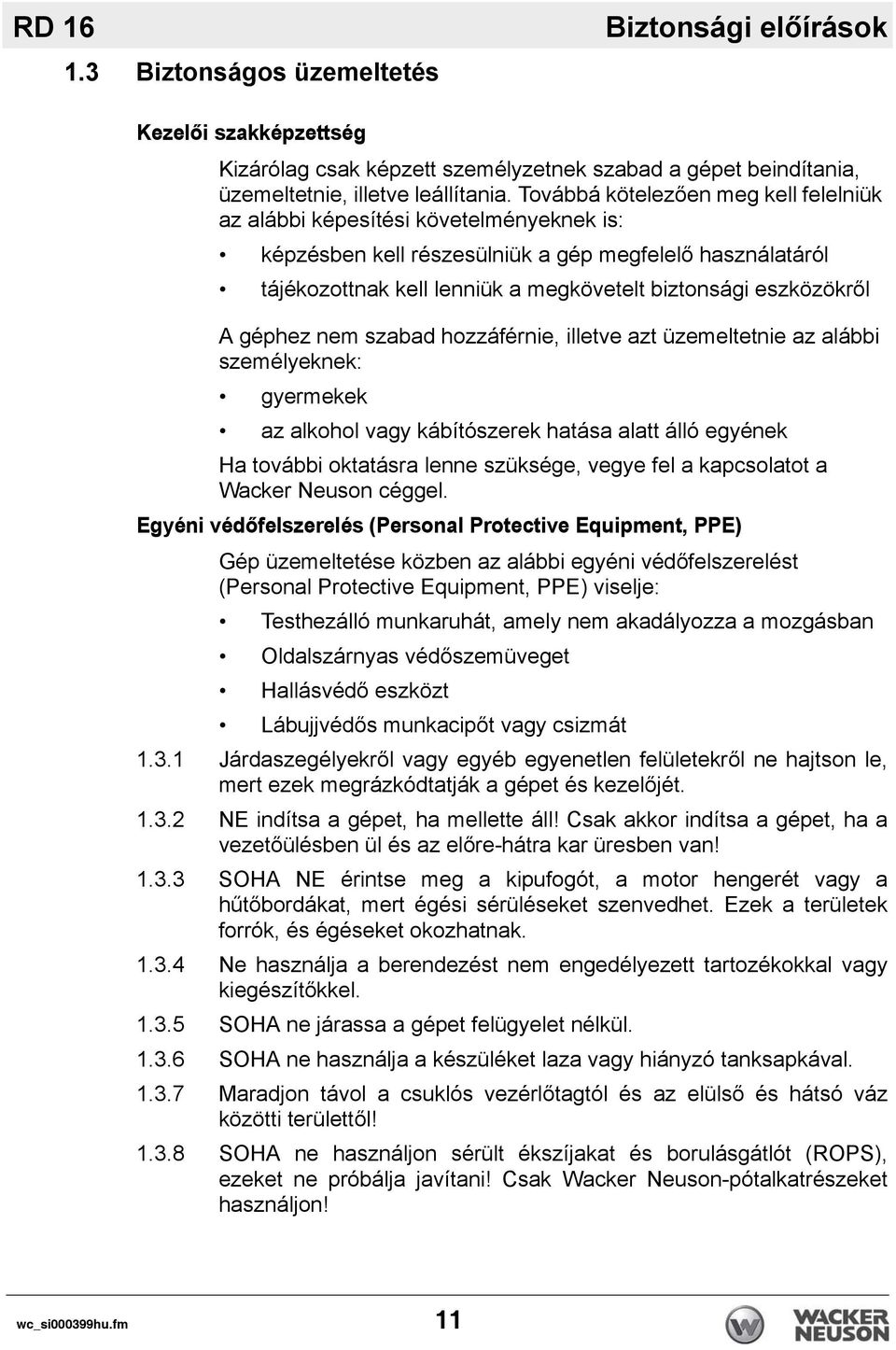

11 RD Biztonságos üzemeltetés Biztonsági előírások Kezelői szakképzettség Kizárólag csak képzett személyzetnek szabad a gépet beindítania, üzemeltetnie, illetve leállítania. Továbbá kötelezően meg kell felelniük az alábbi képesítési követelményeknek is: képzésben kell részesülniük a gép megfelelő használatáról tájékozottnak kell lenniük a megkövetelt biztonsági eszközökről A géphez nem szabad hozzáférnie, illetve azt üzemeltetnie az alábbi személyeknek: gyermekek az alkohol vagy kábítószerek hatása alatt álló egyének Ha további oktatásra lenne szüksége, vegye fel a kapcsolatot a Wacker Neuson céggel. Egyéni védőfelszerelés (Personal Protective Equipment, PPE) Gép üzemeltetése közben az alábbi egyéni védőfelszerelést (Personal Protective Equipment, PPE) viselje: Testhezálló munkaruhát, amely nem akadályozza a mozgásban Oldalszárnyas védőszemüveget Hallásvédő eszközt Lábujjvédős munkacipőt vagy csizmát Járdaszegélyekről vagy egyéb egyenetlen felületekről ne hajtson le, mert ezek megrázkódtatják a gépet és kezelőjét NE indítsa a gépet, ha mellette áll! Csak akkor indítsa a gépet, ha a vezetőülésben ül és az előre-hátra kar üresben van! SOHA NE érintse meg a kipufogót, a motor hengerét vagy a hűtőbordákat, mert égési sérüléseket szenvedhet. Ezek a területek forrók, és égéseket okozhatnak Ne használja a berendezést nem engedélyezett tartozékokkal vagy kiegészítőkkel SOHA ne járassa a gépet felügyelet nélkül SOHA ne használja a készüléket laza vagy hiányzó tanksapkával Maradjon távol a csuklós vezérlőtagtól és az elülső és hátsó váz közötti területtől! SOHA ne használjon sérült ékszíjakat és borulásgátlót (ROPS), ezeket ne próbálja javítani! Csak Wacker Neuson-pótalkatrészeket használjon! wc_si000399hu.fm 11

12 Biztonsági előírások RD A gép üzemeltetése előtt MINDIG ki kell engedni és be kell húzni a csuklós kormányösszekötő reteszelő rúdját. A gépet nem lehet kormányozni, amikor a reteszelő rúd beakasztott állapotban van MINDIG le kell ellenőrizni, hogy az összes szabályozó egység megfelelően üzemel-e, azonnal a gyújtás ráadása után! Csak ha minden szabályozó megfelelően üzemel, akkor szabad a berendezéssel dolgozni MINDIG figyeljen a munkahelyen a többi berendezés és az ott tartózkodó személyzet helyzetére és mozgására MINDIG maradjon ülve és viselje a biztonsági övet, mialatt üzemelteti a gépet MINDIG figyeljen a változó felületekre, különösen egyenetlen talajon, dombokon, lágy vagy durva anyagon. A gép váratlanul elmozdulhat vagy csúszkálhat MINDIG legyen körültekintő amikor munkagödör, árok vagy útpadka peremén dolgozik! Ellenőrizze, hogy a földfelszín elég stabil-e a gép és a kezelő súlyának megtartásához, és nem áll-e fenn a tömörítőhenger megcsúszásának, eldőlésének vagy megbillenésének veszélye! A kezet, lábat és laza öltözéket MINDIG távol kell tartani a gép mozgó alkatrészeitől MINDIG tárolja a berendezést megfelelő módon, ha azt nem használják. A berendezést tiszta, száraz helyen, gyermekek elől elzárva kell tárolni A gépet MINDIG az összes biztonsági berendezéssel és elemmel együtt használja. NE módosítsa vagy hatástalanítsa a biztonsági eszközöket. NE használja a gépet, ha bármelyik biztonsági elem hiányzik vagy működésképtelen Tilos üzemeltetni a gépet, ha annak szervizelésre vagy javításra van szüksége! A gép üzemeltetése közben ne használjon mobiltelefont, illetve ne küldjön SMS-eket! 12 wc_si000399hu.fm

13 RD 16 Biztonsági előírások 1.4 A belső égésű motorok biztonságtechnikája FIGYELMEZTETÉS A belsőégésű motorok különleges veszélyeket jelentenek az üzemeltetés és az üzemanyaggal való feltöltés során. A figyelmeztetések és biztonsági irányelvek követésének mellőzése súlyos sérülést vagy halált eredményezhet. Olvassa el és kövesse a motor kézikönyvének figyelmeztető utasításait és az alábbiakban felsorolt biztonsági előírásokat. A VESZÉLY! A motorból távozó kipufogógáz szénmonoxidot tartalmaz, amely halálos méreg. A szénmonoxid belégzése perceken belül halált okozhat. SOHA ne járassa a motort zárt térben, például alagútban, ha megfelelő eszközökkel, pl. ventilátorokkal vagy tömlőkkel nincs biztosítva a szellőzés. Üzemelési biztonsági előírások Amikor a motor működik: A kipufogócső környékén nem lehetnek éghető anyagok. A motor beindítása előtt ellenőrizze az üzemanyag-vezetékeket, vannak-e szivárgások vagy repedések. Ne járassa a gépet, ha az üzemanyag szivárog, illetve ha az üzemanyag-vezetékek lazák. Amikor a motor működik: A gép üzemeltetése közben dohányozni tilos! Nyílt láng vagy szikra közelében a motort járatni tilos! Ne érintse meg a motort vagy a kipufogót, míg a motor jár, illetve közvetlenül annak leállítása után! Ne üzemeltesse a gépet, ha az üzemanyagtartály sapkája laza, vagy hiányzik! Ne indítsa be a motort, ha az üzemanyag kiloccsant, vagy ha üzemanyagszagot érez! Vigye a berendezést a kiloccsant üzemanyagtól távol, és törölje szárazra beindítás előtt. Tankolási biztonsági előírások A motor tankolásakor: A kicsöppent üzemanyagot azonnal fel kell takarítani. Az üzemanyagtartályt jól szellőzött területen töltse újra. Feltöltés után tegye vissza az üzemanyagtartály sapkáját. Tilos a dohányzás! wc_si000399hu.fm 13

14 Biztonsági előírások RD 16 Forró vagy járó motort üzemanyaggal feltölteni tilos! Nyílt láng vagy szikra közelében a motort járatni tilos! Ne tankolja fel a berendezést, ha műanyag alátéttel szerelt teherautón található! A statikus elektromosság miatt az üzemanyag vagy annak gőzei meggyulladhatnak. 1.5 Karbantartási biztonságtechnika VIGYÁZAT! A rosszul karbantartott gép veszélyforrássá válhat! A gép hosszú idejű biztonságos üzemének biztosítása érdekében időszakos karbantartások és esetenkénti javítások szükségesek. Egyéni védőfelszerelés (Personal Protective Equipment, PPE) A gép szervizelése vagy karbantartása közben az alábbi egyéni védőfelszerelést viselje: Testhezálló munkaruhát, amely nem akadályozza a mozgásban Oldalszárnyas védőszemüveget Hallásvédő eszközt Lábujjvédős munkacipőt vagy csizmát Ezen felül, a gép üzemeltetésének megkezdése előtt: Kösse hátra a haját, ha hosszú. Vegyen le minden ékszert (a gyűrűket is beleértve). Karbantartási képzés A berendezés szervize vagy karbantartása előtt: Olvassa el a géphez kapott összes kézikönyvben található üzemeltetési utasításokat, és győződjék meg arról, hogy valóban megértette őket. Ismerkedjen meg valamennyi kezelőszerv és biztonsági berendezés elhelyezkedésével és helyes használatával. Csak képzett személyek végezhetik a hibakeresést vagy a berendezés meghibásodása során jelentkező hibák javítását. Ha további oktatásra lenne szüksége, vegye fel a kapcsolatot a Wacker Neuson Corporation céggel. A berendezés szervize és karbantartása során: Nem szabad megengedni, hogy nem megfelelően képzett személy végezze aberendezés szervizét vagy karbantartását. A berendezés szervizét vagy karbantartását végző személyzetnek tisztában kell lennie a kapcsolódó lehetséges kockázatokkal és veszélyekkel. 14 wc_si000399hu.fm

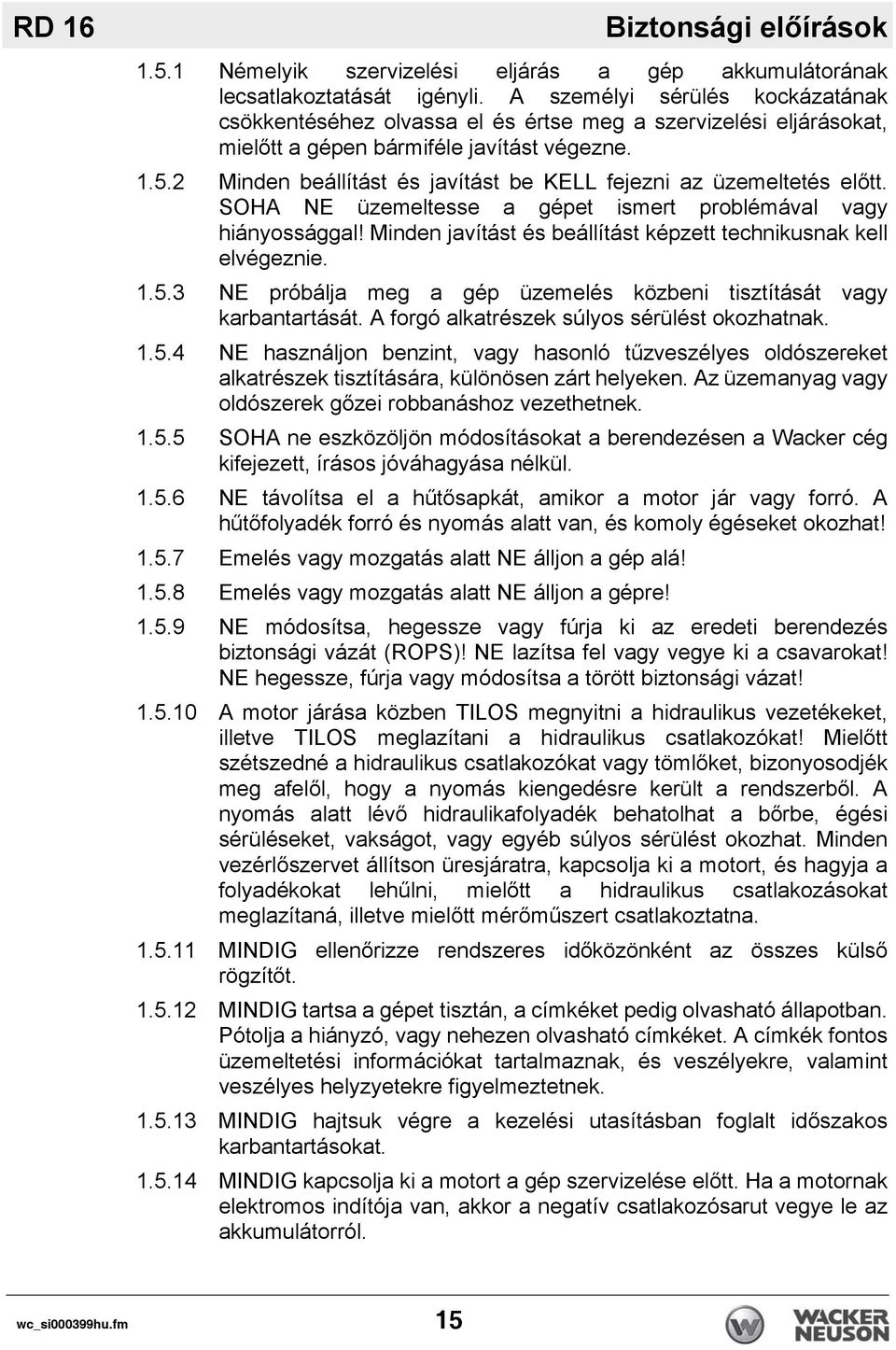

15 RD 16 Biztonsági előírások Némelyik szervizelési eljárás a gép akkumulátorának lecsatlakoztatását igényli. A személyi sérülés kockázatának csökkentéséhez olvassa el és értse meg a szervizelési eljárásokat, mielőtt a gépen bármiféle javítást végezne Minden beállítást és javítást be KELL fejezni az üzemeltetés előtt. SOHA NE üzemeltesse a gépet ismert problémával vagy hiányossággal! Minden javítást és beállítást képzett technikusnak kell elvégeznie NE próbálja meg a gép üzemelés közbeni tisztítását vagy karbantartását. A forgó alkatrészek súlyos sérülést okozhatnak NE használjon benzint, vagy hasonló tűzveszélyes oldószereket alkatrészek tisztítására, különösen zárt helyeken. Az üzemanyag vagy oldószerek gőzei robbanáshoz vezethetnek SOHA ne eszközöljön módosításokat a berendezésen a Wacker cég kifejezett, írásos jóváhagyása nélkül NE távolítsa el a hűtősapkát, amikor a motor jár vagy forró. A hűtőfolyadék forró és nyomás alatt van, és komoly égéseket okozhat! Emelés vagy mozgatás alatt NE álljon a gép alá! Emelés vagy mozgatás alatt NE álljon a gépre! NE módosítsa, hegessze vagy fúrja ki az eredeti berendezés biztonsági vázát (ROPS)! NE lazítsa fel vagy vegye ki a csavarokat! NE hegessze, fúrja vagy módosítsa a törött biztonsági vázat! A motor járása közben TILOS megnyitni a hidraulikus vezetékeket, illetve TILOS meglazítani a hidraulikus csatlakozókat! Mielőtt szétszedné a hidraulikus csatlakozókat vagy tömlőket, bizonyosodjék meg afelől, hogy a nyomás kiengedésre került a rendszerből. A nyomás alatt lévő hidraulikafolyadék behatolhat a bőrbe, égési sérüléseket, vakságot, vagy egyéb súlyos sérülést okozhat. Minden vezérlőszervet állítson üresjáratra, kapcsolja ki a motort, és hagyja a folyadékokat lehűlni, mielőtt a hidraulikus csatlakozásokat meglazítaná, illetve mielőtt mérőműszert csatlakoztatna MINDIG ellenőrizze rendszeres időközönként az összes külső rögzítőt MINDIG tartsa a gépet tisztán, a címkéket pedig olvasható állapotban. Pótolja a hiányzó, vagy nehezen olvasható címkéket. A címkék fontos üzemeltetési információkat tartalmaznak, és veszélyekre, valamint veszélyes helyzyetekre figyelmeztetnek MINDIG hajtsuk végre a kezelési utasításban foglalt időszakos karbantartásokat MINDIG kapcsolja ki a motort a gép szervizelése előtt. Ha a motornak elektromos indítója van, akkor a negatív csatlakozósarut vegye le az akkumulátorról. wc_si000399hu.fm 15

16 Biztonsági előírások RD MINDIG tartsa távol a kezet, lábat és ruházatot a mozgó alkatrészektől! MINDIG győződjék meg, hogy a hevederek, láncok, horgok, rámpák, támasztók és más emelőberendezések biztonságosan legyenek csatlakoztatva, és megfelelő teherbíró képességgel rendelkezzenek ahhoz, hogy biztonságosan felemeljék vagy megtartsák a gépet. A gép felemelésekor mindig győződjék meg az ön közelében tartózkodó más személyek helyéről MINDIG győződjön meg arról, hogy a tömlőcsatlakozók a megfelelő szerelvényre kerültek-e visszacsatlakoztatásra. Ennek elmulasztása a gép károsodását, és/vagy a gépen vagy annak közelében levő személy sérülését eredményezheti MINDIG biztosítsa a csuklós kormányösszekötőt a reteszelő rúd segítségével a gép emelése, kitámasztása és javítása előtt. A gép két része váratlanul egymás felé fordulhat és súlyos sérülést okozhat MINDIG rögzítse a gázhengereket a nyitott helyzetben, amikor az üléstalp felemelésre került A gép indítása előtt győződjön meg arról, hogy minden szerszám eltávolításra került-e a gépről és minden cserealkatrész és beállító meghúzásra került-e! A kis nyílásokból szivárgó folyadék sok esetben gyakorlatilag láthatatlan. NE puszta kézzel keresse meg a szivárgásokat! A szivárgásokat egy darab kartonpapírral vagy fadarabbal keresse meg! NE vegye ki a döngölőgép üzemelése közben a papír légszűrőbetétet, az előszűrő betétet, vagy a légszűrő fedelét A biztonsági berendezéseket és védőburkol-atokat a javítások után MINDIG vissza kell szerelni Ha a berendezéshez cserealkatrészek szükségesek, csak Wacker Neuson vagy azokkal minden jellemzőjükben, pl. méretükben, típusukban, erősségükben és anyagukban egyenértékű cserealkatrészeket használjon. 16 wc_si000399hu.fm

17 RD 16 Biztonsági előírások wc_si000399hu.fm 17

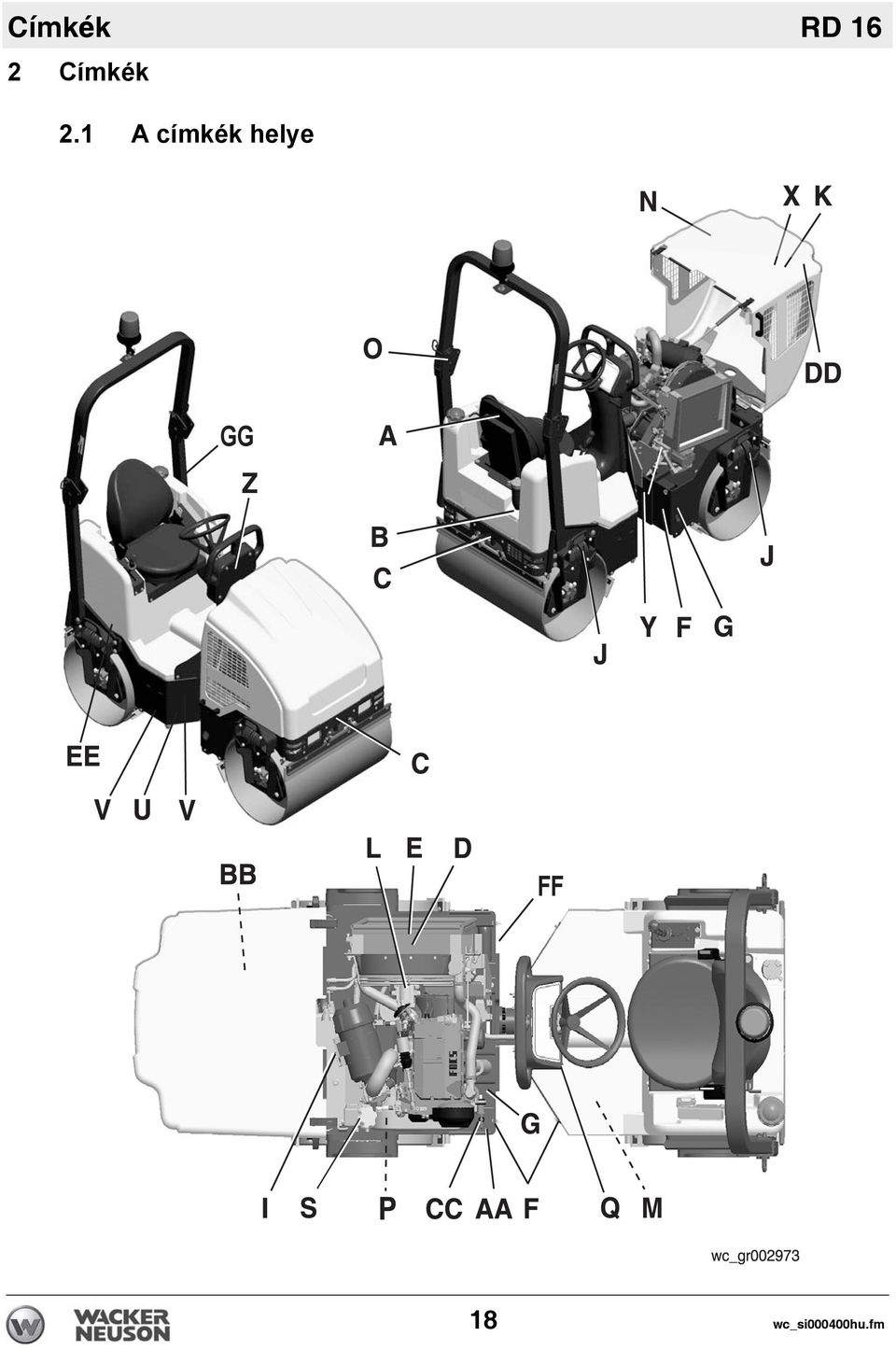

18 Címkék RD 16 2 Címkék 2.1 A címkék helye GG FF 18 wc_si000400hu.fm

19 RD 16 Címkék 2.2 Biztonsági cimkék Táj. Cimké Jelentése A VIGYÁZAT! A gép üzemeltetése előtt olvassa el és értelmezze a mellékelt kezelési útmutatót. Ennek elmulasztása növeli az Ön és mások sérülésének kockázatát. B VESZÉLY! Fulladás veszély. Minden motor szénmonoxidot bocsát ki. Ne járassa a gépet zárt helyiségben vagy bekerített területen anélkül, hogy megfelelő szellőzést biztosítana, például elszívó ventilátor vagy légtömlők segítségével! Olvassa el a Kezelési kézikönyvet. Szikrák, nyílt láng, illetve égő tárgyak nem lehetnek a gép közelében. Üzemanyag feltöltése előtt állítsa le a motort. Csak tiszta, átszűrt dízel üzemanyagot használjon! D VIGYÁZAT! Nyomás alatt. Ne nyissa ki, ha meleg! E FIGYELEM! Olvassa el, és jól értse meg a mellékelt üzemviteli kézikönyvet, mielőtt ezt a gépet üzeelteti. Ennek elmulasztása az Ön és a mások megsebesüléséhez vezethet. wc_si000400hu.fm 19

20 Címkék RD 16 Táj. Cimké Jelentése F VIGYÁZAT! Útszűkület. G VIGYÁZAT! Forró felület! J ÉRTESÍTÉS Emelési pont. K FIGYELMEZTETÉS! A halláskárosodás kockázatának csökkentésére a gép üzemeltetésekor mindig viseljen hallásvédő felszerelést. 20 wc_si000400hu.fm

21 RD 16 Címkék Táj. Cimké Jelentése L FIGYELMEZTETÉS! Testrész berántásának veszélye. Forgó alkatrészek. Tilos a gépbe nyúlni a motor üzemelése közben! M VIGYÁZAT! A szervizelés megkezdése előtt kösse ki az akkumulátort! Az utasítások megismeréséhez olvassa el az Üzemviteli gépkönyvet. Nyomás alatt. Ne nyissa ki, ha meleg! N VIGYÁZAT! Az úthenger üzemeltetésekor mindig viseljen biztonságot övet. O VIGYÁZAT! Kerülje a kőzúzási munkaterületet! wc_si000400hu.fm 21

22 Címkék RD 16 Táj. Cimké Jelentése P FIGYELMEZTETÉS! Testrész berántásának veszélye. Forgó alkatrészek. Tilos a gépbe nyúlni a motor üzemelése közben! V VIGYÁZAT! Kerülje a kőzúzási munkaterületet! Csuklós illesztés rögzítési helye. Szervizelés előtt rögzítse a csuklós kormányösszekötőt. Olvassa el a Javítási kézikönyvet. 22 wc_si000400hu.fm

23 RD 16 Címkék Táj. Cimké Jelentése Z Itt nem emelhető. AA VIGYÁZAT! A szervizelés megkezdése előtt kösse ki az akkumulátort! BB A gép emelése csak terelőrúddal végezhető! wc_si000400hu.fm 23

24 Címkék RD 16 Táj. Cimké Jelentése CC FIGYELEM! A segédakkumulátor pozitív pólusánál áramütés veszélye áll fenn. Soha ne érintse meg egyszerre ezt a pólust és a gép valamely fém részét! DD AND VIGYÁZAT! A gép üzemeltetése előtt olvassa el és értelmezze a mellékelt kezelési útmutatót. Ennek elmulasztása növeli az Ön és mások sérülésének kockázatát. 24 wc_si000400hu.fm

25 RD Tájékoztató cimkék Címkék Táj. Cimké Jelentése C Leszorító Pont I Hidraulikaolaj tartályának töltője A csavarokat maximálisan 13,6-14,7Nm nyomatékra húzza meg. J ÉRTESÍTÉS Emelési pont. Q A parkolófék kioldásra került. A parkolófék bekapcsolásra került. S Csak hűtőanyag túlfolyó palack, nem visszatérő rendszer. wc_si000400hu.fm 25

26 Címkék RD 16 Táj. Cimké Jelentése U Zsírozási pontok: Vizsgálja meg és kenje azokat minden 100 üzemóra után. X A gép zajszintje: db(a)-ban. Y Egy azonosító lap tipussal, cikkszámmal, verzió - és gépszámmal minden gépen megtalálható. Az adatokat kérjük jegyezze le a lapról, amivel ezek a gép elvesztése ill. a lap sérülése esetén is rendelkezésre állnak. A tipus, a cikkszám, a verzió - és gépszám az alkatrészmegrendeléseknél, ill. a szervízinformációknál állandóan szükségesek. EE Víztartály feltöltése. FF Erre a gépre az alábbi egy vagy több szabadalom vonatkozik. 26 wc_si000400hu.fm

27 RD 16 Címkék Táj. Cimké Jelentése GG Csak alacsony vagy ultraalacsony kéntartalmú üzemanyagot szabad használni! wc_si000400hu.fm 27

28 Üzemelés RD 16 3 Üzemelés 3.1 Üzemeltetés és szervizelési helyek wc_gr wc_tx001075hu.fm

29 RD 16 Lásd a képet: wc_gr Üzemelés Ref. Popis Ref. Popis 1 Vzduchový filtr 22 V čko plnic ho hrdla vodn nádrže 2 Kloubový spoj 23 Zamykac rameno 3 Držadla 24 Plošina obsluhy 4 Kontroln panel 25 Filtr motorového oleje 5 Měrka 27 Zadn buben 6 Vypouštěc hadice - hydraulická 28 Stěrka (4 m sta) nádrž 7 Hnac motor (2) 29 Průzor - hydraulická nádrž 8 Čerpadlo pohonu 30 Trubice rozstřikovače (2) 9 Kapota motoru 31 Volant 10 Tlač tko ovládán vibrac 32 Válec ř zen (pod panelem podlahy) 11 Motor budiče (2) 33 Upevněn (2 m sta) 12 Budič / čerpadlo ř zen 34 Otočný maják 13 Hydraulický filtr - zpětné veden 35 Baterie (pod panelem podlahy) 14 Hydraulické s tko - sán 36 Veden hydraulického sán 15 Ovládán vpřed/vzad 37 Upevněn mazán - budič (4 m sta) 16 Předn buben 38 Zvedac oko (4 m sta) 17 V čko plnic ho hrdla palivové 39 ROPS nádrže 18 Palivový filtr 40 Nastavitelné sedadlo s bezpečnostn m pásem 19 Upevněn maziva - kloubový spoj 41 Odčerpán vody (4 m sta) 20 Plnic hrdlo hydraulické nádrže 42 Tlač tko parkovac brzdy 21 Blok hydraulického potrub 45 Terminál pro strmý start wc_tx001075hu.fm 29

30 Üzemelés RD Leállítás RD 16 IRH RD RD wc_gr wc_tx001075hu.fm
