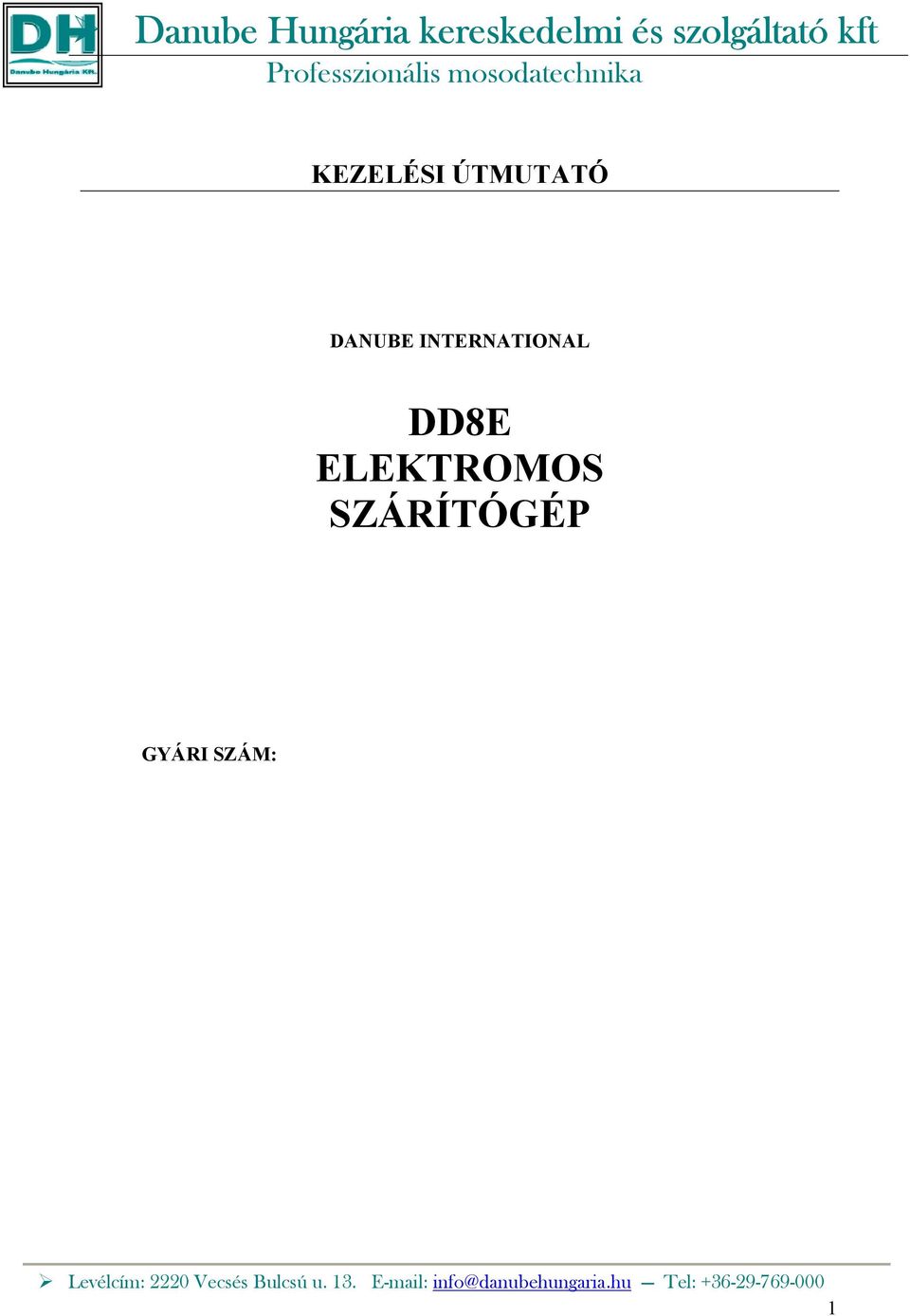

1 Danube Hungária kereskedelmi és szolgáltató kft Professzionális mosodatechnika KEZELÉSI ÚTMUTATÓ DANUBE INTERNATIONAL DD8E ELEKTROMOS SZÁRÍTÓGÉP GYÁRI SZÁM: Levélcím: 2220 Vecsés Bulcsú u Tel:

2 FEJEZETEK 1 BIZTONSÁGI ELŐÍRÁSOK 2 HASZNÁLAT 3 MŰKÖDÉSI HIBÁK, KARBANTARTÁS 4 ELEKTROMOS VÁZLATOK Köszönjük, hogy DANUBE termékre esett a választása és reméljük, hogy hosszú éveken át fogja élvezni szolgáltatásait az Ön megelégedésére. A gyártó minden jogát fenntartja, hogy előzetes értesítés nélkül a gép gyártási és műszaki paramétereit megváltoztassa. 2

3 1. BIZTONSÁGI ELŐÍRÁSOK Elektromos fűtésű szárítógép. BEÜZEMELÉS A gép bárminemű használata előtt feltétlenül olvassa el a használati utasítást. BIZTONSÁG A gép elektromos és mechanikus üzembe helyezése kizárólag képzett szakemberek által történhet. Figyelem: a fázisok korrekt bekötése nagyon fontos, el kell kerülni a felcserélést, soha ne változtassa meg! FIGYELEM A gép bárminemű használata előtt megfelelően földelt csatlakozóba kell bekötni, amely megfelel a hatályos előírásoknak. Földelt csatlakozó kötelező! FIGYELMEZTETÉS: Minden esetben tartsa be a gyártói utasításokat a beüzemelés, a karbantartás és a gép használata közben, amennyiben eltér, ezektől veszélyes sérülést, ill. súlyos anyagi károsodást okozhat. A gépet kizárólag felnőtt személyek kezelhetik. A kezelő személyzetnek meg kell tanulni a gép kezelését. VIGYÁZAT! A saját biztonsága érdekében soha ne használja a gépet a szigetelő borító lemezek nélkül! A gépet úgy kell vízszintes síkban elhelyezni, beállítani, hogy stabil, biztonságos módon álljon, ne lehessen elmozdítani, elcsúsztatni és működés közben se mozduljon el a helyéről. Figyelem: Amennyiben nem megfelelő vízszintes síkban üzemelteti a gépet személyi és tárgyi sérüléseket okozhat! A géphez nem szükséges beton alapzat. A gép, sík padlózaton, állítható lábakon áll. Körültekintően vegye le a csomagolást a gépről, kerülje el, hogy a gépen sérülést okozzon. 3

4 A GÉP ELHELYEZÉSE: 1) Helyezze el a szárítógépet az előkészített kb. 1,2 m2 alapterületen, méretek és csatlakozások. (lásd ábra) Elhelyezéskor, úgy kell szintezni a gépet, hogy biztonságosan és stabilan álljon, a lábak segítségével állítsa vízszintbe. (1. ábra) 2) Csatlakoztassa a telepített kiszellőző-csövet, melynek biztosítania kell a pára szabad kiáramlását. (2. ábra) 3) Törölje ki a szárító dob belső felületét. (4. ábra) 4) Csatlakoztassa a szárítógépet az elektromos hálózathoz, főkapcsolóhoz. (5. ábra) 5) Ellenőrizze le a gépet. Elektromos szárítógép: zárja be a szárítógép ajtót és indítson el egy szárító programot, (a működés címszó alatt jelzett programokból). Három perc üzemelést követően a gép kiszellőző csonknál, vagy a párakivezető csövön meleg levegőnek kell távozni. Figyelem: A sérülések, balesetek elkerülése érdekében a működés közben a front panelnek mindig zártan, a helyén kell lennie. Ne kössön be másik gépet ugyanarra a csatlakozóra. Ne terhelje túl a kapcsolót! Figyelmeztetés: A tűzveszély elkerülése és a tökéletes érintésvédelem érdekében a gépet kötelező, megfelelően földelt csatlakozóba kötni! Mielőtt használja a gépet, ellenőrizze, hogy a vezetékek és csatlakozók megfelelnek a biztonsági szabályoknak! A gép elektromos bekötése: Mielőtt a gépet csatlakoztatja, ellenőrizze le a gyártó által elhelyezett jelölést a gépen, az elektromos bekötésre vonatkozóan! 230V, 50 Hz, 2 vezeték + földelés 30A 400V/240, 50 Hz, 4 vezeték + földelés 10A 400V - (háromszög) az ügyfél által telepített elektromos vezeték csatlakoztatása (7. ábra) 1. Vegye le a gép hátsó takaró paneljét. 2. Csatlakoztassa az elektromos vezetékeket a (7. ábra) szerint. 3. Rögzítse a kábeleket a géphez adott bilinccsel az érvényes előírások szerint. 4. Szerelje vissza hátsó takaró panelt. A szárítógép elhelyezése beépítés esetén. (9. ábra) FIGYELEM: A szárítógép működése közben gyúlékony pihe keletkezik. A tűz és robbanásveszély elkerülése érdekében a szárítógép kiszellőzését az épületen KIVŰLRE kell vezetni! Tanácsos fém páraelvezető csövet alkalmazni, vagy tűzálló flexibilis páraelvezető csövet! Tilos műanyag, vagy éghető, tűzveszélyes anyagot használni a pára kivezetésére! A kipárologtató cső nem tartozéka a gépnek, azt a megrendelőnek a helyszínen kell biztosítania. (10. ábra) A szárítógép kiáramoltatása 85 l/ sec (180 pi3/perc) a gép hátoldalán, a kiszellőző csonknál mérve, a helységben a megfelelő levegőpótlásról gondoskodni kell. (2. táblázat) 4

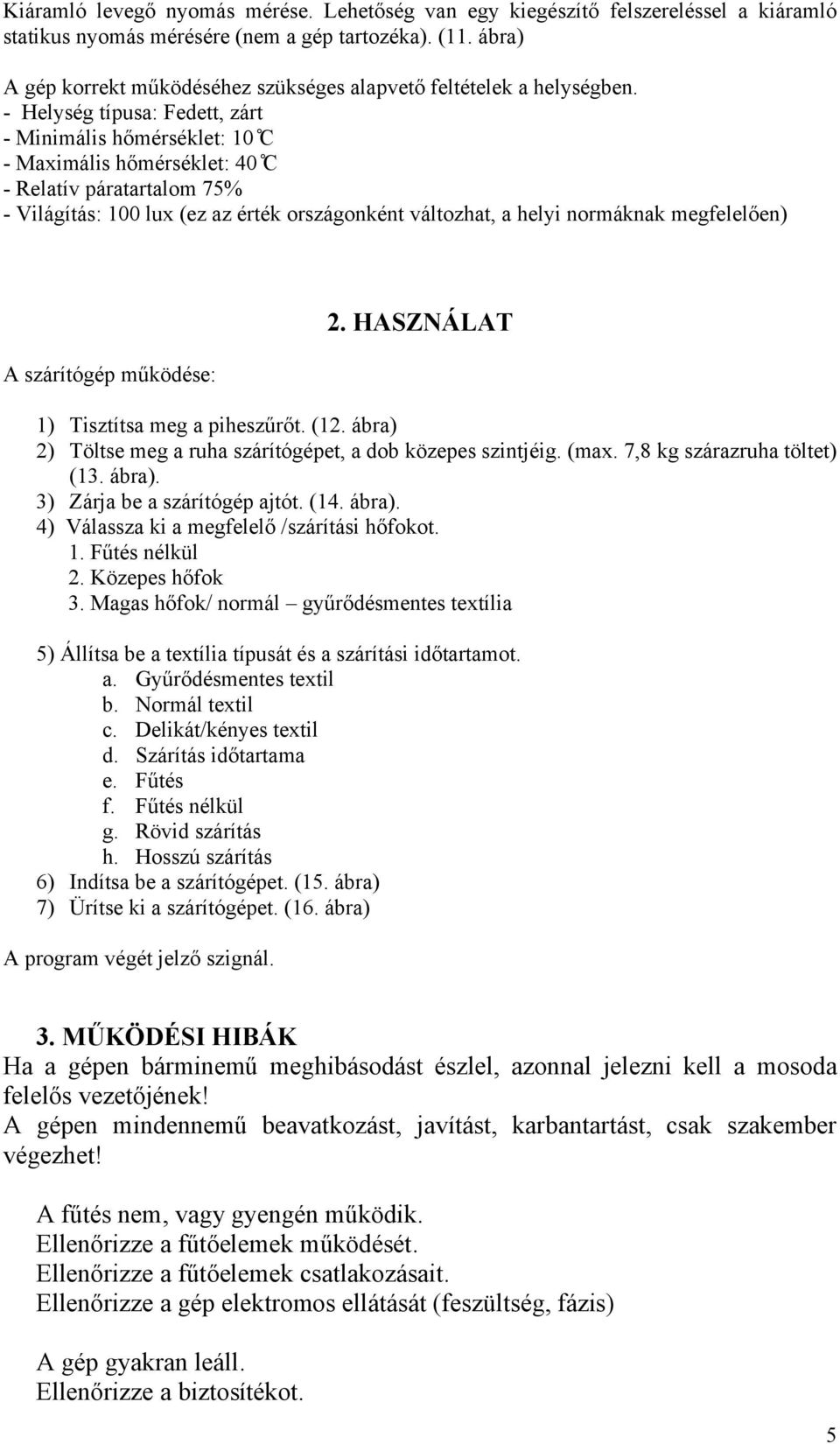

5 Kiáramló levegő nyomás mérése. Lehetőség van egy kiegészítő felszereléssel a kiáramló statikus nyomás mérésére (nem a gép tartozéka). (11. ábra) A gép korrekt működéséhez szükséges alapvető feltételek a helységben. - Helység típusa: Fedett, zárt - Minimális hőmérséklet: 10 C - Maximális hőmérséklet: 40 C - Relatív páratartalom 75% - Világítás: 100 lux (ez az érték országonként változhat, a helyi normáknak megfelelően) A szárítógép működése: 2. HASZNÁLAT 1) Tisztítsa meg a piheszűrőt. (12. ábra) 2) Töltse meg a ruha szárítógépet, a dob közepes szintjéig. (max. 7,8 kg szárazruha töltet) (13. ábra). 3) Zárja be a szárítógép ajtót. (14. ábra). 4) Válassza ki a megfelelő /szárítási hőfokot. 1. Fűtés nélkül 2. Közepes hőfok 3. Magas hőfok/ normál gyűrődésmentes textília 5) Állítsa be a textília típusát és a szárítási időtartamot. a. Gyűrődésmentes textil b. Normál textil c. Delikát/kényes textil d. Szárítás időtartama e. Fűtés f. Fűtés nélkül g. Rövid szárítás h. Hosszú szárítás 6) Indítsa be a szárítógépet. (15. ábra) 7) Ürítse ki a szárítógépet. (16. ábra) A program végét jelző szignál. 3. MŰKÖDÉSI HIBÁK Ha a gépen bárminemű meghibásodást észlel, azonnal jelezni kell a mosoda felelős vezetőjének! A gépen mindennemű beavatkozást, javítást, karbantartást, csak szakember végezhet! A fűtés nem, vagy gyengén működik. Ellenőrizze a fűtőelemek működését. Ellenőrizze a fűtőelemek csatlakozásait. Ellenőrizze a gép elektromos ellátását (feszültség, fázis) A gép gyakran leáll. Ellenőrizze a biztosítékot. 5

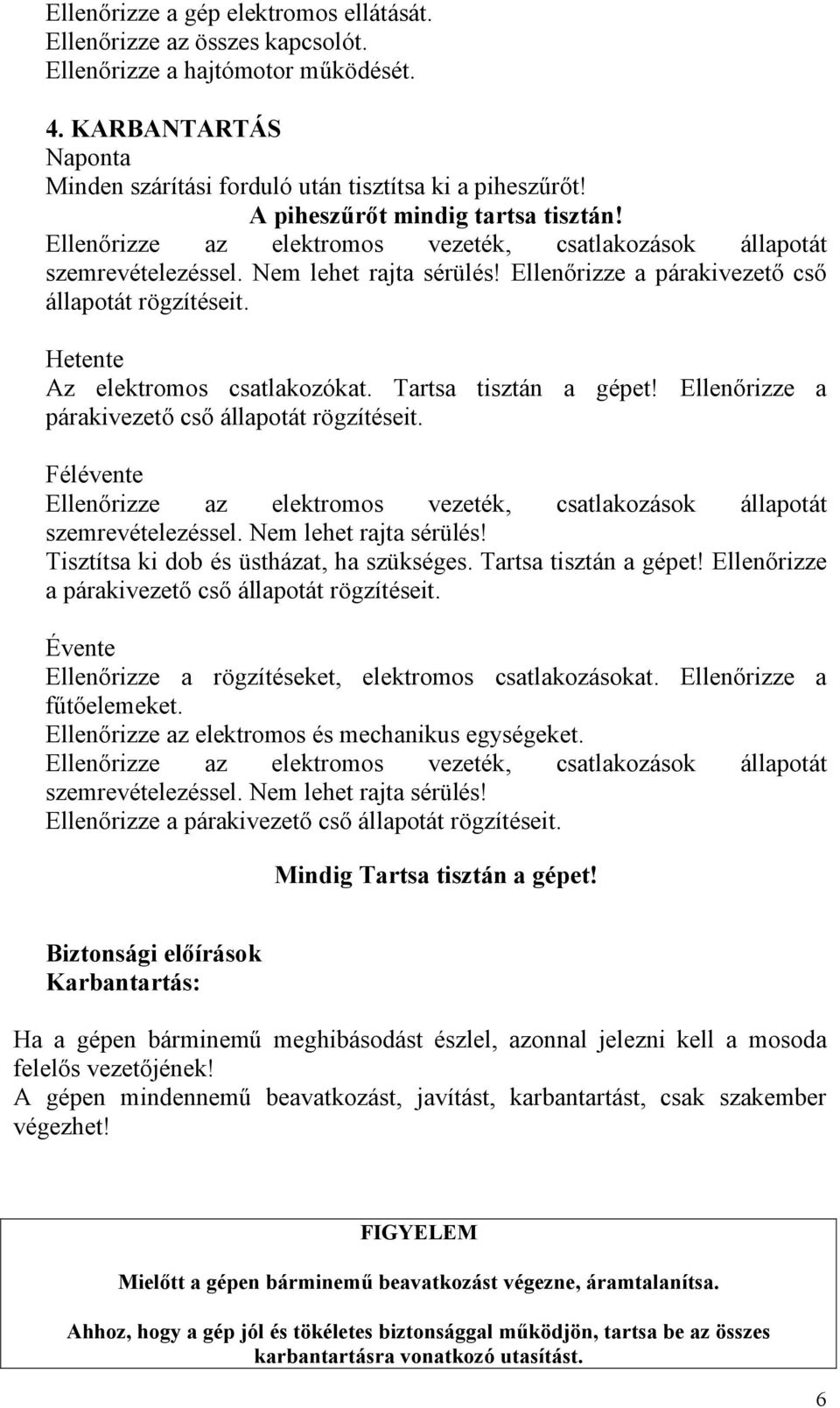

6 Ellenőrizze a gép elektromos ellátását. Ellenőrizze az összes kapcsolót. Ellenőrizze a hajtómotor működését. 4. KARBANTARTÁS Naponta Minden szárítási forduló után tisztítsa ki a piheszűrőt! A piheszűrőt mindig tartsa tisztán! Ellenőrizze az elektromos vezeték, csatlakozások állapotát szemrevételezéssel. Nem lehet rajta sérülés! Ellenőrizze a párakivezető cső állapotát rögzítéseit. Hetente Az elektromos csatlakozókat. Tartsa tisztán a gépet! Ellenőrizze a párakivezető cső állapotát rögzítéseit. Félévente Ellenőrizze az elektromos vezeték, csatlakozások állapotát szemrevételezéssel. Nem lehet rajta sérülés! Tisztítsa ki dob és üstházat, ha szükséges. Tartsa tisztán a gépet! Ellenőrizze a párakivezető cső állapotát rögzítéseit. Évente Ellenőrizze a rögzítéseket, elektromos csatlakozásokat. Ellenőrizze a fűtőelemeket. Ellenőrizze az elektromos és mechanikus egységeket. Ellenőrizze az elektromos vezeték, csatlakozások állapotát szemrevételezéssel. Nem lehet rajta sérülés! Ellenőrizze a párakivezető cső állapotát rögzítéseit. Mindig Tartsa tisztán a gépet! Biztonsági előírások Karbantartás: Ha a gépen bárminemű meghibásodást észlel, azonnal jelezni kell a mosoda felelős vezetőjének! A gépen mindennemű beavatkozást, javítást, karbantartást, csak szakember végezhet! FIGYELEM Mielőtt a gépen bárminemű beavatkozást végezne, áramtalanítsa. Ahhoz, hogy a gép jól és tökéletes biztonsággal működjön, tartsa be az összes karbantartásra vonatkozó utasítást. 6

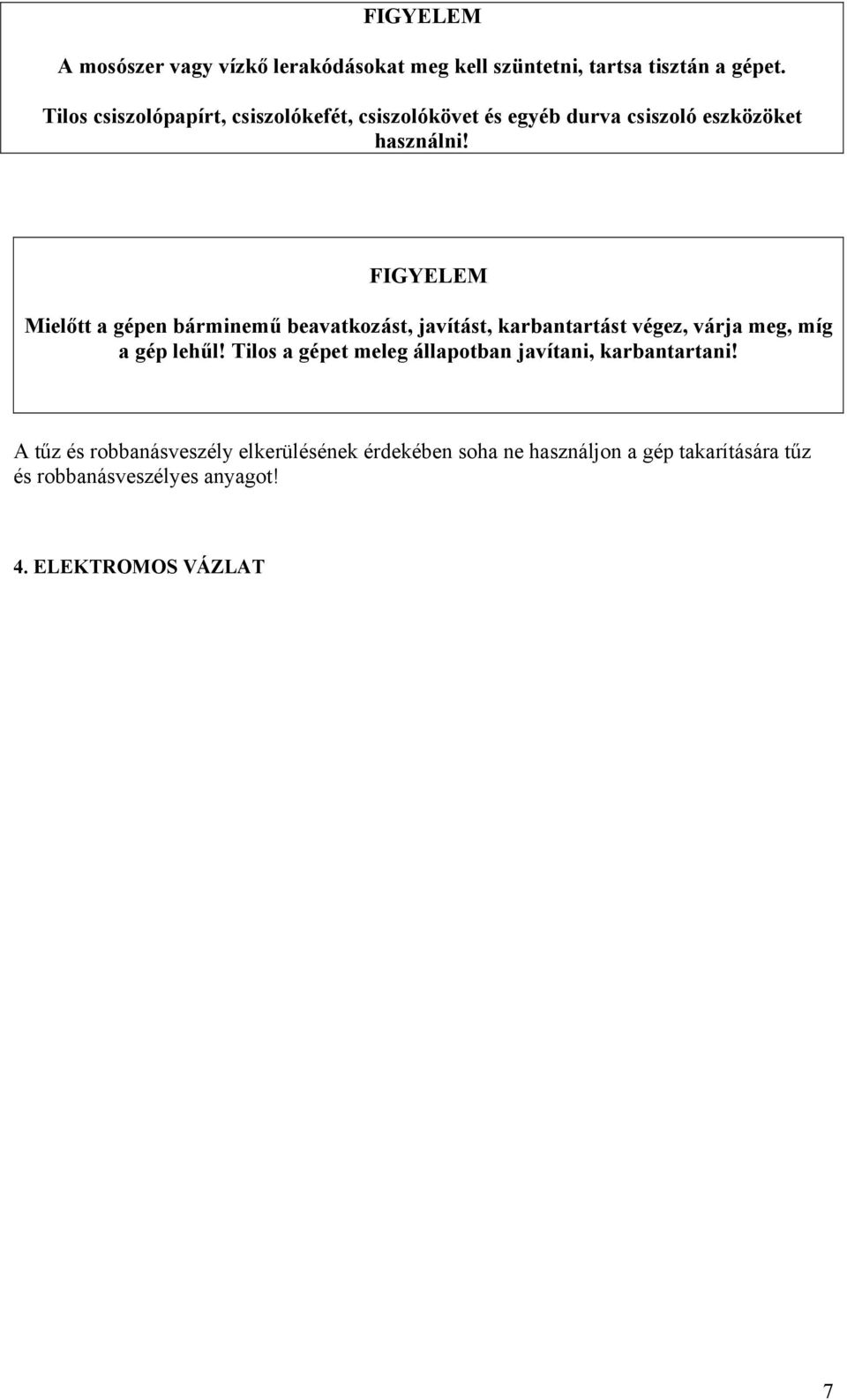

7 FIGYELEM A mosószer vagy vízkő lerakódásokat meg kell szüntetni, tartsa tisztán a gépet. Tilos csiszolópapírt, csiszolókefét, csiszolókövet és egyéb durva csiszoló eszközöket használni! FIGYELEM Mielőtt a gépen bárminemű beavatkozást, javítást, karbantartást végez, várja meg, míg a gép lehűl! Tilos a gépet meleg állapotban javítani, karbantartani! A tűz és robbanásveszély elkerülésének érdekében soha ne használjon a gép takarítására tűz és robbanásveszélyes anyagot! 4. ELEKTROMOS VÁZLAT 7
