1 BA 410 PŘÍRUČKA UŽIVATELE FELHSZNÁLÓI ÚTMUTATÓ NÁVOD NA OBSLUHU A ÚDRŽBU PRIROČNIK ZA UPORABNIKA Edition Printed in Italy setting standards

2 Osv d ení o shod Konformitätserklärung Overensstemmelsescerti kat Declaración de conformidad Vastavusserti kaat Déclaration de conformité Yhdenmukaisuustodistus Conformity certi cate Megfelel sségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilst bas deklar cija Konformitetsserti sering Conformiteitsverklaring Declaração de conformidade Deklaracja zgodno ci Certi cat de conformitate Överensstämmelsecerti kat Certi kát súladu Certi kat o ustreznosti Uyumluluk serti kas / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / / Modell / Model / Model / Model : SCRUBBER-DRYER / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / / Typ / Typ / Tip / Tip : BA 410 / Výrobní íslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / / Sorozatszám / Numero di serie / Serijos numeris / S rijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Num r de serie / / Serienummer / Výrobné íslo / Serijska številka / Seri Numaras : / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabrica iei / / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/ mal y l :,. Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími sm rnicemi a normami. Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden. Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. El abajo rmante certi ca que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares. Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega. The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.. Alulírottak igazoljuk, hogy a fent említett modellt a következ irányelvek és szabványok alapján hoztuk létre. Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard. Toliau pateiktu dokumentu patvirtinama, kad min tas modelis yra pagamintas laikantis nurodyt direktyv bei standart. Ar šo tiek apliecin ts, ka augst kmin tais modelis ir izgatavots atbilstoši š d m direkt v m un standartiem. A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas. Ni ej podpisany za wiadcza, e wymieniony powy ej model produkowany jest zgodnie z nast puj cymi dyrektywami i normami. Subsemnatul atest c modelul susmen ionat este produs în conformitate cu urm toarele directive i standarde.,. Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder. Dolu podpísaný osved uje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami. Je soussigné certi e que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes. Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder. Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi. Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan. Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards. A a da mzas olan ki i, yukar da bahsedilen model cihaz n a a da verilen direkti ere ve standartlara uygunlukta imal edildi ini onaylar. EC Machinery Directive 98/37/EC EN ISO , EN ISO , EN 294, EN 349 EN , EN EC EMC Directive 89/336/EEC EN 61000, EN Manufacturer: Nil sk-advance S.p.a. Authorized signatory: Franco Mazzini, General Mgr Date: Signature: Address: Strada Comunale della Braglia, 18, GUARDAMIGLIO (LO) - ITALY Tel: +39 (0) , Fax: +39 (0)

3 PRÍRUCKA UŽIVATELE ČESKY OBSAH ÚVOD... 2 OBSAH A ÚČEL NÁVODU... 2 CÍLOVÁ SKUPINA... 2 UMÍSTĚNÍ TOHOTO NÁVODU... 2 PROHLÁŠENÍ O SOULADU... 2 IDENTIFIKAČNÍ DATA... 2 JINÉ REFERENČNÍ PŘÍRUČKY... 2 NÁHRADNÍ DÍLY A ÚDRŽBA... 3 ZMĚNY A VYLEPŠENÍ... 3 PROVOZNÍ SCHOPNOSTI... 3 KONVENCE... 3 ROZBALENÍ/DODÁVKA... 3 BEZPEČNOST... 4 SYMBOLY... 4 VŠEOBECNÉ POKYNY... 4 POPIS STROJE... 6 KONSTRUKCE STROJE... 6 OVLÁDACÍ PANEL... 8 PŘÍSLUŠENSTVÍ/MOŽNOSTI... 8 TECHNICKÉ PARAMETRY... 9 SCHÉMA ZAPOJENÍ POUŽITÍ KONTROLA BATERIE/MONTÁŽ V NOVÉM STROJI...11 NASTAVENÍ TYPU BATERIE (MOKRÉ NEBO GELOVÉ) PŘED SPUŠTĚNÍM STROJE SPUŠTĚNÍ A ZASTAVENÍ STROJE PROVOZ STROJE (DRHNUTÍ/SUŠENÍ) PŘEPRAVA/PARKOVÁNÍ STROJE VYPRÁZDNĚNÍ NÁDRŽE PO POUŽITÍ STROJE DEMONTÁŽ NÁDRŽE NA OBNOVENÍ VODY DLOUHÁ NEČINNOST STROJE PRVNÍ POUŽITÍ ÚDRŽBA TABULKA PLÁNOVANÉ ÚDRŽBY ČIŠTĚNÍ STĚRKY KONTROLA A VÝMĚNA LISTU STĚRKY ČIŠTĚNÍ KARTÁČE ČIŠTĚNÍ NÁDRŽE A MŘÍŽKY SÁNÍ ČIŠTĚNÍ FILTRU ROZTOKU NASTAVENÍ RYCHLOSTI STROJE NABÍJENÍ BATERIÍ KONTROLA/VÝMĚNA POJISTEK ŘEŠENÍ PROBLÉMŮ LIKVIDACE BA (3) E 1

4 ČESKY PRÍRUCKA UŽIVATELE ÚVOD POZNÁMKA Čísla v závorkách označují komponenty uváděné v kapitole týkající se popisu stroje. OBSAH A ÚČEL NÁVODU Účelem tohoto Návodu je poskytnout Operátorovi všechny potřebné informace k řádnému samostatnému a bezpečnému používání stroje. Návod obsahuje informace o technických parametrech, provozu, skladování, údržbě, o náhradních dílech a likvidaci. Před jakoukoli manipulací se strojem si pracovníci obsluhy a kvalifi kovaní technici musí pozorně přečíst tento návod. V případě jakýchkoliv otázek týkajících se instrukcí uvedených v návodu a v případě potřeby dalších informací se laskavě obraťte na Nilfi sk. CÍLOVÁ SKUPINA Tento návod je určen pro kvalifi kované pracovníky obsluhy a techniky určené pro údržbu stroje. Pracovníci Obsluhy nesmí provádět činnosti vyhrazené kvalifi kovaným Technikům. Nilfi sk neodpovídá za škody způsobené nedodržením tohoto zákazu. UMÍSTĚNÍ TOHOTO NÁVODU Návod k Obsluze musí být umístěn poblíž stroje v odpovídající schránce, chráněn před kapalinami a dalšími látkami, které by ho mohly poškodit. PROHLÁŠENÍ O SOULADU Toto Prohlášení o shodě, které se dodává se strojem, je osvědčení stroje o jeho shodě s platnými zákony. POZNÁMKA Společně s dokumentací k zařízení se dodávají dvě kopie původního Prohlášení o souladu. IDENTIFIKAČNÍ DATA Model a výrobní číslo stroje jsou vyznačeny na destičce (1). Rok výroby tohoto stroje je uvedený v Prohlášení o shodě a první dvě číslice výrobního čísla stroje znamenají i rok jeho výroby. Tyto informace jsou užitečné při objednávkách náhradních dílů stroje. Pomocí následující tabulky zapište identifi kační údaje stroje. Model STROJE... Výrobní číslo STROJE... JINÉ REFERENČNÍ PŘÍRUČKY Příručka k používání Elektronické nabíječky baterie, pokud je stroj nabíječkou vybaven, která je nedílnou součástí tohoto návodu Seznam Náhradních Dílů (dodávaný se strojem) Návod k Opravám (který si lze prostudovat v servisních střediscích Nilfi sk Service Centers) (3) E BA 410

5 PRÍRUCKA UŽIVATELE ČESKY NÁHRADNÍ DÍLY A ÚDRŽBA Veškeré potřebné provozní postupy a postupy při údržbě a opravách musí být provedeny kvalifi kovanými pracovníky nebo servisními středisky Nilfi sk Service Center. Vždy je třeba používat jedině originální náhradní díly a příslušenství. Servis nebo náhradní díly a příslušenství si objednejte v servisních střediscích Nilfi sk; uveďte model a výrobní číslo stroje. ZMĚNY A VYLEPŠENÍ Společnost Nilfi sk průběžně zlepšuje své produkty a vyhrazuje si právo provádět změny a úpravy podle svého uvážení. Není povinna aplikovat tyto výhody na stroje prodané dříve. Jakékoliv úpravy a nebo doplňky podléhají schválení výrobce a musí být provedeny společností Nilfi sk. PROVOZNÍ SCHOPNOSTI Stroj na drhnutí a sušení se používá k čištění (mytí a sušení) hladkých a pevných podlah v soukromém nebo průmyslovém prostředí za dodržování bezpečných podmínek provozu a při ovládání kvalifi kovaným pracovníkem obsluhy. Tyto čističe-sušiče se nesmějí používat na čistění koberců položených na podlaze. KONVENCE Značky v tomto návodu pro polohu dopředu, dozadu, vpředu, vzadu, vlevo nebo vpravo se vztahují na polohu pracovníka Obsluhy, který má ruce položeny na tyči rukojeti (2). ROZBALENÍ/DODÁVKA Při vybalování stroje postupujte opatrně podle pokynů uvedených na obalu. Po doručení zkontrolujte, zda během přepravy nedošlo k poškození obalu a stroje. Jestliže došlo k viditelnému poškození, uschovejte si obaly a předložte je ke kontrole Dopravci, který stroj doručil. Okamžitě se obraťte na Dopravce a sepište reklamační záznam. Zkontrolujte laskavě, zda byly se strojem dodány následující položky: Technická dokumentace: Uživatelská příručka Stroje na drhnutí a sušení Příručka k používání Elektronické nabíječky baterie (pokud je jí stroj vybaven) Seznam Náhradních dílů Stroje na drhnutí a sušení 1 destičkové pojistky 40 A (Pouze stroje dodávané bez baterií) 1 červený konektor se zakončeními BA (3) E 3

6 ČESKY PRÍRUCKA UŽIVATELE BEZPEČNOST Následující symboly označují potenciálně nebezpečné situace. Tyto informace si vždy pečlivě přečtěte a přijměte všechna potřebná preventivní opatření na ochranu osob i majetku. Při prevenci úrazů je vždy základním předpokladem spolupráce pracovníka obsluhy. Bez dokonalé spolupráce osoby odpovědné za provoz stroje nemůže být účinný žádný program prevence nehod. Většina z nehod, ke kterým může dojít v provozu během práce nebo přemisťování stroje, bývá způsobena selháním pracovníků při dodržování nejjednodušších pravidel základní bezpečnosti. Pečlivá a opatrná obsluha je nejlepší zárukou proti nehodám a je základním předpokladem úspěšného splnění jakéhokoliv programu prevence nehod. SYMBOLY NEBEZPEČÍ! Označuje nebezpečnou situaci, při které je ohrožen život pracovníka Obsluhy. VAROVÁNÍ! Označuje potenciální riziko nehod a úrazů osob. UPOZORNĚNÍ! Označuje upozornění nebo poznámky související s důležitými nebo užitečnými funkcemi. Odstavcům označeným tímto symbolem věnujte pozornost. POZNÁMKA Označuje upozornění související s důležitými nebo užitečnými funkcemi. RADA Udává nezbytnost konzultovat návod pro obsluhu před prováděním jakékoli operace. VŠEOBECNÉ POKYNY Dále jsou uvedena specifi cká varování a upozornění, která informují o potenciálním riziku poškození zdraví osob a poškození strojů. NEBEZPEČÍ! Než přistoupíte k údržbě, opravám, čištění nebo výměně, otočte hlavní spínač na 0 a podle potřeby odpojte baterii. Tento stroj mohou obsluhovat jen správně vyškolené osoby. Děti nebo tělesně postižené osoby nesmí tento stroj obsluhovat. Při použití olověných (MOKRÝCH) baterií chraňte baterie před jiskřícími předměty, plameny a dýmajícími předměty. Během normálního provozu stroj vypouští výbušné plyny. Při práci poblíž elektrických součástí je zakázáno nosit šperky. Se strojem nepracujte v blízkosti jedovatých, nebezpečných, hořlavých a nebo výbušných prášků, kapalin ani par: Tento stroj se nehodí na sběr nebezpečného prachu. Při nabíjení olověných (MOKRÝCH) baterií vzniká vysoce výbušný vodíkový plyn. Během nabíjení baterie je třeba sejmout nádrž na obnovení vody a nabíjení provádět v dobře větraném prostředí a z dosahu otevřeného ohně (3) E BA 410

7 PRÍRUCKA UŽIVATELE ČESKY VAROVÁNÍ! Před použitím nabíječky baterií se ujistěte, že se kmitočet a napětí vyznačené na štítku s výrobním číslem stroje shoduje s napětím hlavního přívodu elektrické energie. Stroj se nesmí tahat nebo přenášet uchopením kabelu nabíječky baterie nebo používat kabel nabíječky jako držadlo. Dveře nezavírejte, když jimi prochází kabel nabíječky baterie a kabel nabíječky netahejte ani nad ostrými hranami nebo kolem rohů. Stroj nesmí být v chodu pomocí kabelu nabíječky baterie. Kabel nabíječky baterie musí být mimo vyhřívané plochy. Nenabíjejte baterie, pokud je kabel nabíječky baterie nebo zástrčka poškozené. Pokud stroj nefunguje tak, jak by měl, byl poškozen, ponechán venku nebo ve vodě, vraťte jej do servisního střediska. V zájmu snížení nebezpečí vzniku požáru, zásahu elektrický proudem nebo poranění neponechávejte zapojený stroj bez dozoru. Před prováděním servisních činností odpojte stroj ze zásuvky. Při nabíjení baterií nekuřte. Neponechávejte stroj bez dozoru, pokud jste se neujistili, že nemůže dojít k samovolnému pohybu stroje. Stroj vždy za provozu i během odstávky chraňte před přímým slunečním zářením, deštěm a nepříznivými povětrnostními vlivy. Stroj se musí skladovat v uzavřených prostorách a na suchém místě: Tento stroj je nutno používat v suchu, nesmí se používat nebo skladovat venku ve vlhku. Než stroj použijete, zavřete všechny kryty a/nebo dveře. Stroj není určen na hraní. Při použití v blízkosti dětí dbejte zvýšené pozornosti. Stroj používejte pouze v souladu s popisem v tomto Návodu. Nesmí se používat jiné příslušenství než doporučované společností Nilfisk. Přijměte veškerá potřebná preventivní opatření, aby pohybující se části stroje nemohly zachytit vlasy, šperky a volné části oděvů osob. Neponechávejte stroj bez dozoru, pokud jste se neujistili, že nemůže dojít k samovolnému pohybu stroje. Stroj nepoužívejte zejména v prašném prostředí. Při použití tohoto stroje pracujte pozorně tak, abyste nezpůsobili žádnou újmu lidem. Strojem nenarážejte do polic ani lešení či jiných konstrukcí; to platí zejména v případech, kdy hrozí riziko pádu předmětů. Na stroj nepokládejte žádné nádoby obsahující kapaliny. Provozní teplota stroje musí být v rozpětí 0 C až +40 C. Teplota skladování musí být v rozpětí 0 C až +40 C. Relativní vlhkost vzduchu musí být mezi 30 % a 95 %. Stroj nepoužívejte jako dopravní prostředek. Nepoužívejte stroj na svazích se sklonem vyšším, než uvádějí parametry. Pokud se stroj nepohybuje, vypněte kartáč, aby nedošlo k poškození podlahy. V případě požáru použijte k uhašení práškový hasicí přístroj, nikoli vodní. S bezpečnostními prvky stroje a pojistkami svévolně nemanipulujte a přesně dodržujte obvyklé pokyny k údržbě. Zabraňte proniknutí jakýchkoli předmětů do otvorů. Nepoužívejte stroj, pokud jsou otvory zanesené. Otvory vždy udržujte bez prachu, vlasů či jiných cizích materiálů, které by mohly snížit tok vzduchu. Nesnímejte ani neupravujte desky upevněné ke stroji. Tento stroj nelze používat na silnicích ani veřejných komunikacích. Pokud klesne teplota pod bod mrazu, věnujte při přepravě stroji zvýšenou pozornost. Voda v nádrži na obnovení vody nebo v hadicích může zamrznout a stroj tak závažně poškodit. Používejte kartáče a podložky dodané se strojem a kartáče a podložky uvedené v Návodu na Použití. Při použití jiných kartáčů nebo podložek může dojít k omezení bezpečnosti. V případě poruchy stroje si ověřte, že není způsobena nedostatečnou údržbou. Jinak si vyžádejte pomoc oprávněných pracovníků oprávněného servisního střediska. Jestliže je nutné vyměnit některé díly, vyžádejte si od prodejce nebo autorizovaného obchodníka ORIGINÁLNÍ náhradní díly. Chcete-li zajistit správný a bezpečný provoz stroje, měli by plánovanou údržbu (podrobně popsanou v související kapitole tohoto návodu) provádět autorizovaní pracovníci nebo autorizované Servisní Středisko. Před provedením jakýchkoliv údržbových prací nebo oprav si pečlivě přečtěte celý návod. Stroj neomývejte přímým či tlakovým proudem vody ani roztoky látek s korozívními účinky. Stroj musí být správně zlikvidován, protože obsahuje nebezpečné jedovaté materiály (baterie atd.), které podléhají normám, jež vyžadují jejich likvidaci ve specializovaných střediscích (viz kapitola Likvidace). BA (3) E 5

8 ČESKY PRÍRUCKA UŽIVATELE POPIS STROJE KONSTRUKCE STROJE Štítek s výrobním číslem/technické parametry/osvědčení o shodě Tyč rukojeti Otočné knofl íky pro nastavení sklonu tyče rukojeti Ovládací páčka proudění roztoku Poloha ovládací páčky proudění roztoku - poloha ECO ( ekonomické použití vody pro 70-80minutový funkčně nezávislý interval mytí) Kryt nádrže na obnovení vody Zadní pomocné kolečko pro převoz nebo parkování Středová kola na pevné nápravě Kartáč/kotouč Deska kartáče/kotouče Stěrka Stěrka sestavy ručních kol Přední list stěrky Zadní list stěrky Montážní pružiny listu stěrky Vyprazdňovací hadice pro obnovení vody Držák vyprazdňovací hadice pro obnovení vody Vyprazdňovací ventil roztoku Páčka pro zvednutí a spuštění stěrky 20. Filtr roztoku 21. Kabel nabíječky baterie (volitelně) 22. Hadice vysavače u stěrky 23. Zařízení pro přepravu/parkování 23a. Zařízení pro přepravu/parkování (zapojeno) 23b. Zařízení pro přepravu/parkování (odpojeno) 24. Polohovací kolík zařízení pro přepravu/parkování 25. Skříňka s elektrickými součástmi 26. Nabíječka baterie (volitelně) 27. Výstražné kontrolky nabíječky baterie (volitelně) 28. Diagram zapojení baterie 29. Konektor baterie (jen u strojů se zabudovanou nabíječkou baterií) 30. Podpěra kartáče/držáku kotouče 31. Nádrž na obnovení vody 32. Nádrž na roztok 33. Vyrovnávací otvor a 23b 14 S310228P (3) E BA 410

9 PRÍRUCKA UŽIVATELE ČESKY KONSTRUKCE STROJE (pokračování) 41. Kryt nádrže na obnovení vody (otevřený) 42. Těsnění krytu nádrže na obnovení vody 43. Podpěra kartáče/držáku kotouče 44. Prostor pro nádrž na obnovení vody 45. Hrdlo plnění nádrže s roztokem 46. Mřížka vysavače s automatickým plovákovým uzávěrem 47. Odvodňovací otvor na obnovení vody 48. Motor systému vysavače 49. Elektromotor kartáče/držáku kotouče 50. Baterie 51. Schémata zapojení baterie 52. Deska kartáče/kotouče 53. Stavěcí šroub rychlosti stroje 54. Kartáč 55. Držák podložky 56. Podložka 57. Šroub 58. Rotační směr zapojení kartáče/kotouče S310235A BA (3) E 7

10 ČESKY PRÍRUCKA UŽIVATELE OVLÁDACÍ PANEL 61. Ovládací panel 62. Výstražné světlo nabití baterie (zelené) 63. Výstražné světlo poloviční kapacity baterie (žluté) 64. Výstražné světlo vybití baterie (červené) 65. Přepínač kartáče/držák kotouče 66. Spínač odsávací soustavy S310227B PŘÍSLUŠENSTVÍ/MOŽNOSTI Kromě standardních komponent může být stroj vybaven následujícím příslušenstvím/možnostmi podle specifi ckého použití stroje: Kartáče/podložky z různých materiálů Elektronická nabíječka baterie Další informace o možných doplňcích a příslušenství si vyžádejte od autorizovaného prodejce (3) E BA 410

11 PRÍRUCKA UŽIVATELE ČESKY TECHNICKÉ PARAMETRY Obecné BA 410 Délka stroje 997 mm Šířka stroje se stěrkou 720 mm Šířka stroje bez stěrky 570 mm Minimální/maximální délka stroje s nastavitelnou tyčí rukojeti mm Celková hmotnost stroje 63 kg Minimální poloměr otáčení 750 mm Šířka čištění 430 mm Velikost části pro baterie 350x350x260 mm Průměr středového kola 250 mm Průměr kartáče/kotouče mm Tlak zadního kola na zem 1,0 N/mm 2 Tlak předního kola na zem 1,9 N/mm 2 Tlak kartáče/podložky na podlahu 23 kg Výkony BA 410 Vysávání mmh 2 O Otáčky elektromotoru kartáče/držáku kotouče 135 ot/min Hladina akustického tlaku na pracovišti (ISO 11201, ISO 4871) (LpA) 65 db(a) ± 3dB(A) Hladina akustického tlaku stroje (ISO 3744, ISO 4871) (LwA) 89 db(a) Úroveň vibrací na paže operátora (ISO ) < 2,5 m/s 2 Výkon systému motoru vysavače 300 W Výkon motoru kartáče/podložky 520 W Stoupavost 2% Napětí baterie 24 V Standardní baterie 2 x 12 V, 50/70 Ah (GELOVÉ) Kapacita nádrže roztoku 23 litrů Kapacita nádrže na obnovení vody 21 litrů BA (3) E 9

12 + + ČESKY PRÍRUCKA UŽIVATELE SCHÉMA ZAPOJENÍ Klíč CH1 Nabíječka baterie (volitelně) C1 Konektor nabíječky baterie (volitelně) EB1 Elektronická deska (CF BA430) EB2 Indikátor LED elektronické desky (CF BALED) ES1 Přepínač kartáče/držák kotouče ES2 Spínač odsávací soustavy EV1 Vodní solenoidový ventil F1 Pojistka kartáče (40 A) F2 Pojistka systému vysavače (40 A) F3 Pojistka solenoidového ventilu a elektronické desky (5 A) IS1 Záporná izolace M1 Elektromotor kartáče/držáku kotouče M2 Motor systému vysavače SW1 Přepínač kartáče/držák kotouče SW2 Spínač odsávací soustavy Barevné kódy BK Černá BU Modrá BN Hnědá GN Zelená GY Šedá OG Oranžová PK Růžová RD Červená VT Fialová WH Bílá YE Žlutá EB Rev. A SW2 SW1 BK BU BN OG WH PK GY 1 SC 8 SB SV LR LY LG LC KY NO Ch Ch Gel Pb Pb/Gel SWITCH CH EB1 BL W+ W- EV1 CFBA430 CT 1 BT VT S- S+ V- V+ BL 8 F3 BK YE BU BN BK RD OR WH RD IS1 V- F2 F1 BK RD BN BU ES1 YE BU M1 RD RD GY BK ES2 BN M2 RD CH1 - RD - RD S (3) E BA 410

13 PRÍRUCKA UŽIVATELE ČESKY POUŽITÍ VAROVÁNÍ! Na některých místech stroje jsou umístěny samolepicí štítky oznamující: NEBEZPEČÍ VAROVÁNÍ UPOZORNĚNÍ RADA Při čtení tohoto Návodu musí Operátor věnovat zvláštní pozornost významu symbolů na štítcích. Tyto štítky z žádného důvodu nezakrývejte a v případě poškození je okamžitě vyměňte. KONTROLA BATERIE/MONTÁŽ V NOVÉM STROJI VAROVÁNÍ! Při nesprávné montáži nebo připojení baterií může dojít k vážnému poškození elektrických součástí stroje. Baterie musí namontovat pouze kvalifikovaný odborník. Před montáží zkontrolujte, zda nejsou baterie poškozené. S bateriemi manipulujte opatrně. Namontujte ochranné krytky svorek baterie dodané se strojem. Provoz stroje vyžaduje dvě 12voltové baterie, které musí být připojeny podle schématu (28). Stroj může být dodán jedním z následujících způsobů: GELOVÉ baterie již nainstalované na stroji Stroj zapněte stiskem spínačů kartáče/držáku kotouče a soustavy sání (65 a 66). Rozsvítí-li se zelené výstražné světlo (62), jsou baterie připraveny k použití. Rozsvítí-li se žluté nebo červené (63 nebo 64) výstražné světlo, je nutné baterie nabít (viz příslušný postup v kapitole Údržba). Stroj neobsahuje baterie Zakupte odpovídající baterie [viz odstavec Technické parametry a schéma (28)]. Ohledně výběru a montáže baterie se obraťte na kvalifi kované prodejce baterií. Stroj a nabíječku baterií (je-li zabudovaná) nastavte podle typu používaných baterií (mokré nebo gelové) a podle postupu uvedeného v nasledujícím odstavci. BA (3) E 11

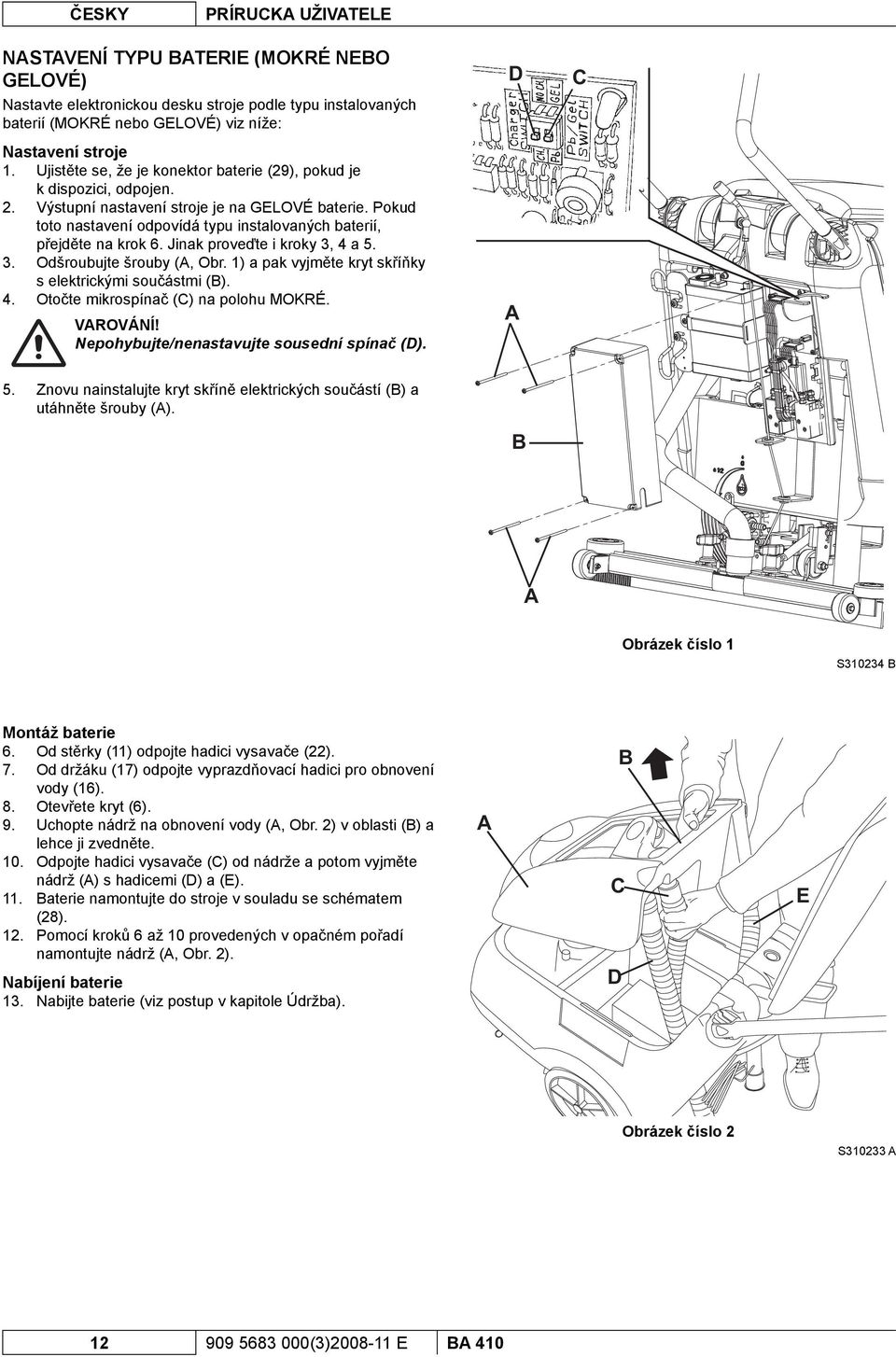

14 ČESKY PRÍRUCKA UŽIVATELE NASTAVENÍ TYPU BATERIE (MOKRÉ NEBO GELOVÉ) Nastavte elektronickou desku stroje podle typu instalovaných baterií (MOKRÉ nebo GELOVÉ) viz níže: Nastavení stroje 1. Ujistěte se, že je konektor baterie (29), pokud je k dispozici, odpojen. 2. Výstupní nastavení stroje je na GELOVÉ baterie. Pokud toto nastavení odpovídá typu instalovaných baterií, přejděte na krok 6. Jinak proveďte i kroky 3, 4 a Odšroubujte šrouby (A, Obr. 1) a pak vyjměte kryt skříňky s elektrickými součástmi (B). 4. Otočte mikrospínač (C) na polohu MOKRÉ. VAROVÁNÍ! Nepohybujte/nenastavujte sousední spínač (D). D A C 5. Znovu nainstalujte kryt skříně elektrických součástí (B) a utáhněte šrouby (A). B A Obrázek číslo 1 S B Montáž baterie 6. Od stěrky (11) odpojte hadici vysavače (22). 7. Od držáku (17) odpojte vyprazdňovací hadici pro obnovení vody (16). 8. Otevřete kryt (6). 9. Uchopte nádrž na obnovení vody (A, Obr. 2) v oblasti (B) a lehce ji zvedněte. 10. Odpojte hadici vysavače (C) od nádrže a potom vyjměte nádrž (A) s hadicemi (D) a (E). 11. Baterie namontujte do stroje v souladu se schématem (28). 12. Pomocí kroků 6 až 10 provedených v opačném pořadí namontujte nádrž (A, Obr. 2). Nabíjení baterie 13. Nabijte baterie (viz postup v kapitole Údržba). A C D B E Obrázek číslo 2 S A (3) E BA 410

15 PRÍRUCKA UŽIVATELE ČESKY PŘED SPUŠTĚNÍM STROJE Montáž držáku podložky nebo kartáče POZNÁMKA Podle typu čištěné podlahy použijte buď kartáč (54) nebo držák podložky (55). 1. Zasuňte polohovací kolík (24) a odpojte zařízení pro přepravu/parkování stroje (23b). 2. Zvedněte kartáč/desku držáku (10) zatlačením na rukojeť (2). 3. Kartáč (14) nebo držák kotouče (15) umístěte pod desku. 4. Sklopte desku (10) pomocí rukojeti (2). 5. Podržením tlačítka spínače kartáče/držáku kotouče (65) po dobu několika sekund zasuňte kartáč/držák kotouče. Pokud je postup obtížný, ručně otočte kartáč/držák kotouče doleva (58). Návod na používání kartáče/kotouče (jen návrhy) Běžné čištění Leštení Typy dodávaných kartáčů Midlite Grit 180 Midgrit 240 Prolite Union Mix Beton Terakotová podlaha Keramické dlaždice/lomový kámen Mramor Dlaždice z PVC Gumová dlaždicová podlahovina Gumová dlaždicová podlahovina Mramor Dlaždice z PVC Montáž stěrky 6. Namontujte stěrku (11) a pomocí koleček pro ruční nastavení (12) ji upevněte. Potom ke stěrce připojte hadici vysavače (22). Plnění nádrže na roztok 7. Do nádržky (32) nalejte přes plnicí otvor (45) roztok vhodný pro daný typ vykonávané práce. Nádržku nenaplňujte roztokem úplně doplna, ale ponechejte několik centimetrů od horního okraje. Vždy postupujte podle pokynů týkajících se roztoku na štítku nádoby s chemikálií, kterou jste k vytváření roztoku použili. Teplota roztoku nesmí být vyšší než 40 C. UPOZORNĚNÍ! Používejte pouze méně pěnivé a nehořlavé tekuté čisticí prostředky určené pro použití v automatickém stroji na drhnutí. Nastavení 8. Upravte rukojeť (2) pomocí tlačítek (3) tak, abyste dosáhli pohodlné polohy. BA (3) E 13

16 ČESKY PRÍRUCKA UŽIVATELE SPUŠTĚNÍ A ZASTAVENÍ STROJE Spuštění stroje 1. Stroj připravte podle popisu v předchozím odstavci. 2. Snižte páčky (11) spusťte stěrku (19). 3. Přepněte ovládací páčku proudění roztoku (4) do jedné z následujících poloh, podle typu prováděného čištění: Systém ekonomického provozu ECO: pokud přepnete páčku (4) do pozice ECO (5), bude stroj pracovat ve zvláštním programu ekonomické spotřeby vody. Vzhledem k tomu, že je přívod vody naprogramovaný a neměnný, můžete v tomto stavu stroj použít k funkčně nezávislému mytí minut (při průměrné spotřebě vody 0,3 litrů/minuta). Systém proměnlivé spotřeby vody: když otočíte páčku doleva (proměnlivý proud), může se průtoková rychlost zvýšit až na 1 litr/min. V žádném případě nelze během provozu proudění vody do kartáčů zcela přerušit. 4. Držte ruku na rukojeti (2), nastartujte stroj tak, že otočíte spínač kartáče/držáku kotouče a spínač systému sání (65 a 66) na I. POZNÁMKA Rozsvítí-li se zelené výstražné světlo (62), jsou baterie připraveny k použití. Rozsvítí-li se žluté nebo červené (63 nebo 64) výstražné světlo, je nutné baterie nabít (viz příslušný postup v kapitole Údržba). Zastavení stroje 5. Otočte spínač kartáče/držáku kotouče a spínač systému sání (65 a 66) na Zvednutím páčky spusťte stěrku (19). 7. Zasuňte polohovací kolík (24) a zvedněte kartáč/držák kotouče zapojením zařízení pro přepravu/parkování (23a) (3) E BA 410

17 PRÍRUCKA UŽIVATELE ČESKY PROVOZ STROJE (DRHNUTÍ/SUŠENÍ) Stroj spusťte podle popisu v předchozím odstavci. Držte stroj oběma rukama za tyč rukojeti (2), pohybujte strojem a zahajte drhnutí/sušení podlahy. Podle potřeby nastavte množství roztoku páčkou (4). UPOZORNĚNÍ! Aby nedošlo k poškození podlahy, nepoužívejte kartáče bez roztoku, a když stroj není v provozu, zastavte otáčky kartáče/kotouče spínačem (65). UPOZORNĚNÍ! Před zvednutím kartáče/kotouče jej vypněte stiskem spínače (65). POZNÁMKA Pro správné drhnutí/sušení podlahy u stěny doporučuje společnost Nilfi sk jet podél stěny pravou stranou stroje dle ilustrace na obrázku 3. A B Obrázek číslo 3 P UPOZORNĚNÍ! V případě přetížení motoru kartáče/držáku kotouče způsobeného přítomností cizích těles, která zabrání otáčení, nebo prací na příliš hrubé podlaze či použitím příliš hrubého kartáče zastaví bezpečnostní systém přibližně po minutě při neustálém přetížení otáčení kartáčů. Přetížení bude signalizovat současné blikání tří výstražných světel (62, 63, 64). Pro opětovné spuštění po zastavení kartáčů/držáků podložek vlivem přetížení zastavte stroj otočením spínače pro kartáč/držák podložky a spínačem systému sání (65 a 66) do pozice 0. Zapněte stroj tím, že otočíte spínač kartáče/držáku kotouče a spínač systému sání (65 a 66) na I. Vybíjení baterie během provozu 4. Pokud svítí zelené výstražné světlo (62), umožňují baterie normální provoz stroje. Jakmile zelené výstražné světlo (62) zhasne a postupně se rozsvítí žluté (63) a červené (64) výstražné světlo, je nutné nabít baterii. V tomto stavu bude zbývající funkční nezávislost provozu stroje na minimální hranici. UPOZORNĚNÍ! Pokud jsou baterie vybité, stroj nepoužívejte. Vyhnete se tak poškození baterií a snížení jejich životnosti. Nastavení rychlosti stroje 5. Rychlost stroje se mění podle typu čištěné podlahy a volby použití kartáče nebo podložky. V případě potřeby lze upravit rychlost stroje pomocí příslušného postupu v kapitole Údržba. BA (3) E 15

18 ČESKY PRÍRUCKA UŽIVATELE PŘEPRAVA/PARKOVÁNÍ STROJE Při přepravě/parkování stroje postupujte takto. 1. Otočte spínač kartáče/držáku kotouče a spínač systému sání (65 a 66) na Zvednutím páčky spusťte stěrku (19). 3. Uchopte tyč rukojeti (2) a lehce ji spusťte, dokud se zadní kolo (7) nedotkne podlahy (Obr. 4). Stroj udržujte v této poloze a zajeďte s ním do oblasti k přepravě/parkování. 4. Pokud chcete, aby po dokončení práce kartáč/podložka nezanechávala na podlaze mokré stopy, sejměte pomocí zařízení pro uvolnění kartáč/podložku z desky (postup naleznete v odstavci Po použití stroje) a potom ji umístěte na podstavec (43). VYPRÁZDNĚNÍ NÁDRŽE Obrázek číslo 4 S310229A Automatický systém uzavření plováku (46) zastaví po úplném naplnění nádrže na obnovení vody (31) systém vysavače. Vypnutí systému vysavače vyvolané naplněním nádrže na obnovení vody signalizuje zvýšení hluku vycházejícího z motoru systmu sání, podlaha navíc není usušená. UPOZORNĚNÍ! Pokud se odsávací systém nečekaně vypne (například když se aktivuje plovák z důvodu prudkého pohybu stroje), provoz lze obnovit: vypnutím odsávacího systému tak, že stlačíte spínač (66), potom otevřete kryt (6) a zkontrolujete, zda se plovák uvnitř mřížky (46) nedotýká hladiny vody. Potom kryt znovu zavřete (6) a odsávací systém zapněte stiskem spínača (66). Po naplnění nádrž na obnovení vody (31) vyprázdněte následujícím způsobem. Vyprázdnění nádrže na obnovení vody 1. Stroj vypněte stiskem spínačů kartáče/držáku kotouče a soustavy sání (65 a 66). 2. Zvednutím páčky spusťte stěrku (19). 3. Zatlačením přesuňte stroj do stanoveného místa likvidace. 4. Zasuňte polohovací kolík (24) a zvedněte kartáč/držák kotouče zapojením zařízení pro přepravu/parkování (23a). 5. Pomocí výpustné hadice (16) vyprázdněte nádrž na obnovení vody. Po skončení práce vypláchněte nádrž čistou vodou. Vyprázdnění nádrže na roztok 6. Proveďte kroky 1 až Vyprázdněte nádržku na roztok pomocí odčerpávacího ventilu (18). Po skončení práce vypláchněte nádrž čistou vodou (3) E BA 410

19 PRÍRUCKA UŽIVATELE ČESKY PO POUŽITÍ STROJE Po skončení práce - před opuštěním stroje: 1. Následujícím způsobem vyjměte kartáč/držák podložky: Zvedněte kartáč/podložku, otočte tlačítko kartáče/podložky (65) do polohy to I a po několika sekundách stiskněte tlačítko zpět do polohy 0, čímž uvolníte kartáč/držák podložky. 2. Vyprázdněte nádrže (31 a 32) podle popisu v předchozím odstavci. 3. Proveďte každodenní údržbové práce (viz kapitola Údržba). 4. Stroj skladujte na čistém a suchém místě, se zvednutými nebo odmontovanými držáky kartáčů/kotoučů a stěrkou. DEMONTÁŽ NÁDRŽE NA OBNOVENÍ VODY Při kontrole nebo nabíjení olověných (MOKRÝCH) baterií či jiných krocích bude pravděpodobně potřeba demontovat nádrž na obnovení vody (31). Postupujte následujícím způsobem. 1. Vyprázdněte nádrž na obnovení vody (31) podle popisu v příslušném odstavci. 2. Strojem přejeďte na rovnou zem. 3. Ujistěte se, že spínače (65 a 66) jsou v poloze Od stěrky (11) odpojte hadici vysavače (22). 5. Od držáku (17) odpojte vyprazdňovací hadici pro obnovení vody (16). 6. Otevřete kryt (6). 7. Uchopte nádrž na obnovení vody (A, Obr. 5) v oblasti (B) a lehce ji zvedněte. 8. Odpojte hadici vysavače (C) od nádrže a potom vyjměte nádrž (A) s hadicemi (D) a (E). B A C E D DLOUHÁ NEČINNOST STROJE Obrázek číslo 5 S310233A Pokud stroj nebude v provozu po dobu více než 30 dní, postupujte následovně: 1. Proveďte kroky popsané v odstavci Po použití stroje. 2. Vyjměte nádrž na obnovu vody (31) dle popisu v předchozím odstavci a pak odpojte záporná zakončení baterie (50). 3. Otevřete nádrž vody pro obnovení (31). 4. Stroj uložte na čisté a suché místo. PRVNÍ POUŽITÍ Po prvním použití (prvních 8 hodinách) je nutné zkontrolovat dostatečné utažení upevněných a připojených částí stroje. Zkontrolujte celistvost a případný únik kapalin u viditelných částí. BA (3) E 17

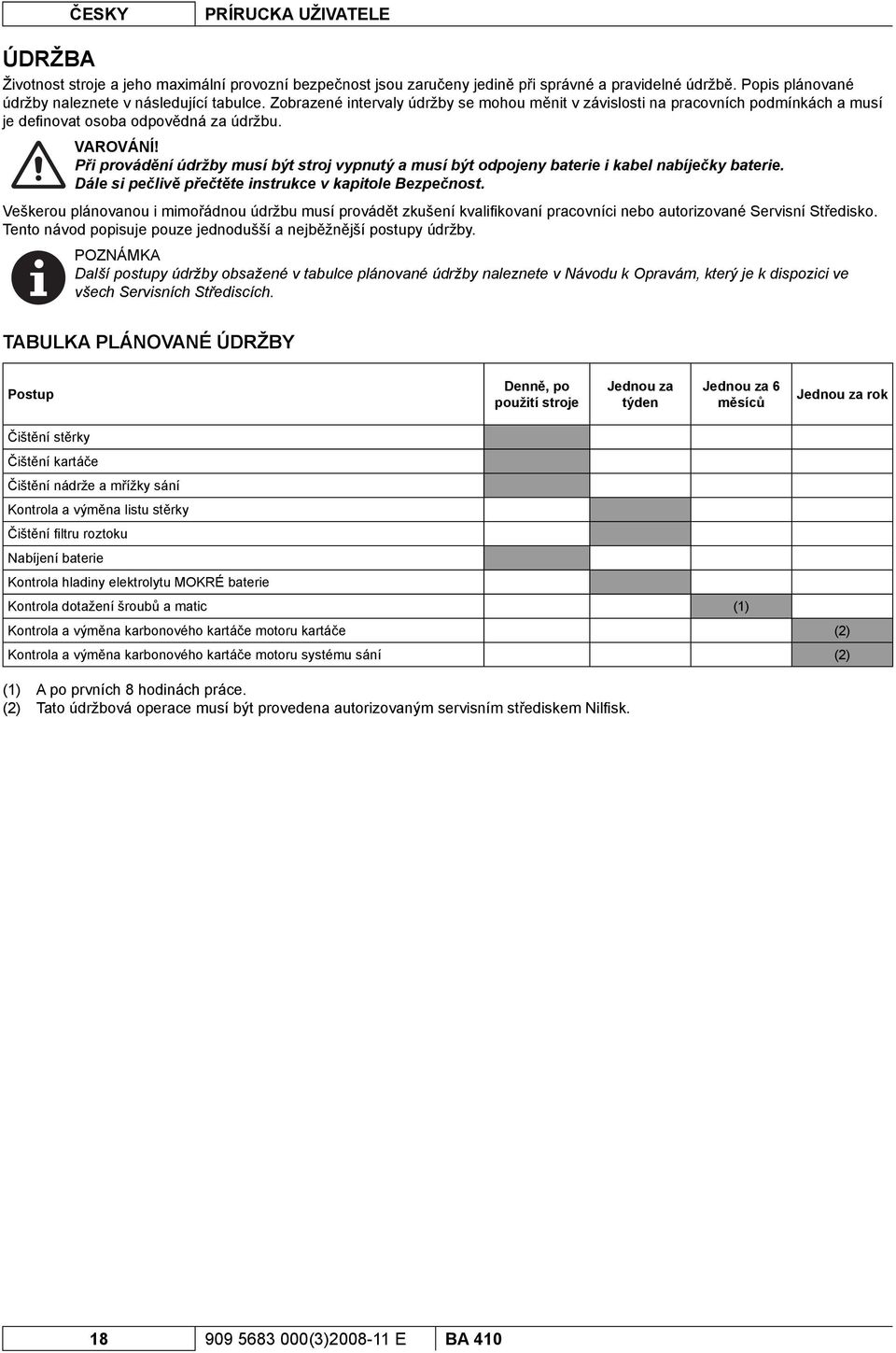

20 ČESKY PRÍRUCKA UŽIVATELE ÚDRŽBA Životnost stroje a jeho maximální provozní bezpečnost jsou zaručeny jedině při správné a pravidelné údržbě. Popis plánované údržby naleznete v následující tabulce. Zobrazené intervaly údržby se mohou měnit v závislosti na pracovních podmínkách a musí je defi novat osoba odpovědná za údržbu. VAROVÁNÍ! Při provádění údržby musí být stroj vypnutý a musí být odpojeny baterie i kabel nabíječky baterie. Dále si pečlivě přečtěte instrukce v kapitole Bezpečnost. Veškerou plánovanou i mimořádnou údržbu musí provádět zkušení kvalifi kovaní pracovníci nebo autorizované Servisní Středisko. Tento návod popisuje pouze jednodušší a nejběžnější postupy údržby. POZNÁMKA Další postupy údržby obsažené v tabulce plánované údržby naleznete v Návodu k Opravám, který je k dispozici ve všech Servisních Střediscích. TABULKA PLÁNOVANÉ ÚDRŽBY Postup Denně, po použití stroje Jednou za týden Jednou za 6 měsíců Jednou za rok Čištění stěrky Čištění kartáče Čištění nádrže a mřížky sání Kontrola a výměna listu stěrky Čištění fi ltru roztoku Nabíjení baterie Kontrola hladiny elektrolytu MOKRÉ baterie Kontrola dotažení šroubů a matic (1) Kontrola a výměna karbonového kartáče motoru kartáče (2) Kontrola a výměna karbonového kartáče motoru systému sání (2) (1) (2) A po prvních 8 hodinách práce. Tato údržbová operace musí být provedena autorizovaným servisním střediskem Nilfi sk (3) E BA 410

21 PRÍRUCKA UŽIVATELE ČESKY ČIŠTĚNÍ STĚRKY POZNÁMKA Chcete-li dosáhnout kvalitního sušení, musí být stěrka čistá a její listy musí být v dobrém stavu VAROVÁNÍ! Při čištění stěrky doporučujeme používat ochranné rukavice, protože na stěrce může být zachycen odpad s ostrými hranami. Strojem přejeďte na rovnou zem. Ujistěte se, že spínače (65 a 66) jsou v poloze 0. Pomocí páčky sklopte stěrku (19). Od stěrky odpojte hadici vysavače (22). Uvolněte ruční kolečka (12) a sejměte stěrku (11). Umyjte a vyčistěte stěrku. Zejména vyčistěte její díly (A, Obr. 6) a otvor (B) a zbavte je nečistot a drobného odpadu. Zkontrolujte, zda je přední list (C) a zadní list (D) celistvý, není pořezaný nebo potrhaný. Podle potřeby listy vyměňte (viz postup v následujícím odstavci). Montáž provádějte podle kroků pro demontáž, ale v opačném pořadí. KONTROLA A VÝMĚNA LISTU STĚRKY Vyčistěte stěrku podle popisu v předchozím odstavci. Zkontrolujte, zda přední okraj stěrky (E, Obr. 6) a zadní okraj (I) přiléhají ve stejné úrovni po celé své délce; podle potřeby jejich výšku upravte podle následujícího postupu: Demontujte montážní pružiny (F), pak upravte přední list (C) a zadní list (D). Nainstalujte montážní pružiny na přední a zadní listy. Zkontrolujte stav předního (C) a zadního listu (D), sledujte trhliny a zářezy; podle potřeby je vyměňte dle níže uvedeného postupu. Zkontrolujte také, zda není zadní list v předním rohu (H) opotřebený. Pokud ano, otočte list tak, abyste vyměnili opotřebený roh listu za neopotřebený (I), jestliže není také porušený. Pokud jsou ostatní hrany také opotřebované, vyměňte list podle následujícího postupu: Demontujte montážní pružiny (F), pak vyměňte (nebo převraťte) zadní list (D). Nainstalujte montážní pružiny na přední a zadní listy. Znovu namontujte stěrku (11) a zašroubujte ruční kolečka (12). Ke stěrce (11) připojte hadici vysavače (22). D C A B F A E H I G F Obrázek číslo 6 S310230A BA (3) E 19

22 ČESKY PRÍRUCKA UŽIVATELE ČIŠTĚNÍ KARTÁČE POZNÁMKA Při čištění kartáčů doporučujeme používat ochranné rukavice, protože na stěrce může být zachycen odpad s ostrými hranami. Podle popisu v kapitole Použití sejměte kartáč. Vyčistěte kartáč vodou a čistidlem. Zkontrolujte, zda nejsou štětiny kartáče porušené nebo opotřebené. V případě potřeby kartáč vyměňte. ČIŠTĚNÍ NÁDRŽE A MŘÍŽKY SÁNÍ Zatlačením přesuňte stroj do stanoveného místa likvidace. Ujistěte se, že spínače (65 a 66) jsou v poloze 0. Otevřete kryt (6), pak vyčistěte a umyjte kryt, nádrže (31 a 32) a mřížku sání (46) čistou vodou. Pomocí hadice (16) a ventilu (18) vypustíte z nádrží vodu. V případě potřeby uvolněte západky (B, Obr. 7) a sejměte clonu (A). Omyjte plovák (C), vyčistěte všechny komponenty a potom je znovu namontujte. Zkontrolujte těsnění krytu nádrže na obnovení vody (D), je-li neporušeno. POZNÁMKA Těsnění (D) vytváří v nádrži vakuum sloužící k vysávání vody pro opětovné použití. V případě potřeby můžete těsnění (D) po jeho vyjmutí z pouzdra (E) vyměnit. Při montáži nového těsnění namontujte příslušný spoj (F) do středu zadní části, jak je znázorněno na obrázku. 6. Zkontrolujte celistvost nosné části povrchu (D) těsnění (G) a stav těsnění. 7. Zkontrolujte průchodnost kompenzačního otvoru (33). POZNÁMKA Tento otvor (33) přispívá k tvorbě vakua v nádrži, protože umožňuje vyrovnání množství vzduchu ve vnitřním prostoru krytu. 8. Zavřete kryt nádrže na obnovení vody (6). D A B F G C E B Obrázek číslo 7 S310231B (3) E BA 410

23 PRÍRUCKA UŽIVATELE ČESKY ČIŠTĚNÍ FILTRU ROZTOKU Vyprázdněte nádrž na roztok (32) podle popisu v příslušném odstavci. Strojem přejeďte na rovnou zem. Ujistěte se, že spínače (65 a 66) jsou v poloze 0. Sejměte průhledný kryt (A, Obr. 8) a sítko fi ltru (B). Vyčistěte je a znovu nasaďte na podstavec (C). POZNÁMKA Sítko fi ltru (B) správně namontujte do pouzdra (D) podstavce (C). C D B B A NASTAVENÍ RYCHLOSTI STROJE Obrázek číslo 8 S310232A POZNÁMKA Rychlost stroje se mění podle typu čištěné podlahy a volby použití kartáče nebo podložky. Podle potřeby proveďte následující postup Demontujte nádrž na obnovení vody podle pokynů v kapitole Použití. Upravte rychlost stroje pomocí šroubu (53) viz níže: Otáčením proti směru hodinových ručiček uvolněte šroub (57) na pravé straně stroje. Otáčením stavitelného šroubu (53) proti směru hodinových ručiček zvýšíte rychlost stroje. Otáčením stavitelného šroubu (53) ve směru hodinových ručiček snížíte rychlost stroje. Po nastavení tlačítka šroub (57) utáhněte. Namontujte nádrž na obnovení vody podle pokynů v kapitole Použití. Pokud je stroj připraven k provozu, proveďte praktické zkoušky stroje a v případě potřeby dalšího nastavení opakujte kroky 1 až 4. BA (3) E 21

24 ČESKY PRÍRUCKA UŽIVATELE NABÍJENÍ BATERIÍ POZNÁMKA Baterie nabijte, jakmile se rozsvítí žluté nebo červené výstražné světlo (63 nebo 64), nebo na konci každého pracovního cyklu. Pravidelným dobíjením prodloužíte životnost baterií. UPOZORNĚNÍ! Pokud jsou baterie vybité, nabijte je znovu co nejdříve, protože jinak zkrátíte jejich životnost. Nabití baterií zkontrolujte alespoň jednou týdně. VAROVÁNÍ! Při nabíjení olověných (MOKRÝCH) baterií vzniká vysoce výbušný vodíkový plyn. Baterie nabíjejte v dobře větraném prostředí a z dosahu otevřeného ohně. Při nabíjení baterií nekuřte. Neprovádějte zpětnou montáž nádrže na obnovení vody, dokud není dokončen cyklus nabíjení baterie VAROVÁNÍ! Při nabíjení MOKRÝCH baterií pracujte velmi opatrně, může dojít k úniku kapaliny baterie. Kapalina v baterii má leptavé účinky. Dojde-li ke kontaktu s kůží nebo očima, vypláchněte zasažené části důkladně vodou a vyhledejte lékařskou pomoc. Strojem přejeďte na rovnou zem. Pouze VLHKÉ baterie: Demontujte nádrž na obnovení vody podle pokynů v kapitole Použití. Zkontrolujte hladinu elektrolytu v bateriích. V případě potřeby je doplňte prostřednictvím krytek. Při dalším nabíjení ponechejte všechny krytky baterie otevřené. V případě potřeby očistěte horní stranu baterií. Baterie nabíjejte dle popisu níže. Připojte elektrický konektor nabíječky baterií (21) do hlavního přívodu elektrické energie (napětí a kmitočet přívodu elektrické energie musí být kompatibilní s hodnotami uvedenými v příslušném návodu). POZNÁMKA Po připojení nabíječky baterií do elektřiny bude činnost všech funkcí stroje automaticky přerušena. Při nabíjení baterií pomocí nabíječky bliká zelené výstražné světlo (27). Jakmile zelené výstražné světlo (27) zůstane svítit, je cyklus nabíjení baterie u konce. Po dokončení nabíjení baterie odpojte kabel nabíječky (21) od přívodu elektřiny a omotejte jej kolem příslušného pouzdra na stroji. Pouze VLHKÉ baterie: Namontujte nádrž na obnovení vody podle pokynů v kapitole Použití. Zkontrolujte hladinu elektrolytu v bateriích. V případě potřeby je doplňte prostřednictvím krytek. Zavřete všechny krytky. V případě potřeby očistěte horní stranu baterií. Stroj je nyní připraven k použití. POZNÁMKA Další informace o provozu nabíječky baterií (26) naleznete v příslušném návodu (3) E BA 410

25 PRÍRUCKA UŽIVATELE ČESKY KONTROLA/VÝMĚNA POJISTEK Pouze pro stroj bez nabíječky baterie 1. Odpojte konektor baterie (29). Pouze pro stroj s nabíječkou baterie 2. Demontujte nádrž na obnovení vody podle pokynů v kapitole Použití. Pouze pro stroj s nabíječkou baterie 3. Odpojte záporné zakončení baterie (50). 4. Odšroubujte šrouby (A, Obr. 10) a pak opatrně vyjměte kryt skříňky s elektrickými součástmi (B). 5. Zkontrolujte nebo vyměňte následující pojistky: Kartáč (40 A) (C) Systém vysávání (40 A) (D) Solenoidový ventil a elektronická deska (5 A) (E) 6. Montáž součástí provádějte podle kroků pro demontáž, ale v opačném pořadí. A B E D C A Obrázek číslo 9 S310234A ŘEŠENÍ PROBLÉMŮ Porucha Možná příčina Řešení Elektromotory se nezapnou; Zakončení baterie (50) jsou odpojena. Zapojte nerozsvítilo se žádné výstražné světlo. Akumulátory (50) jsou zcela vybité. Nabijte Motor kartáče je přetížený. Použijte odlišný druh kartáče Kontrolky (62, 63, 64) blikají současně. Cizí předměty (zamotané nitě, atd.) brání otáčení Vyčistěte náboje kartáče. kartáčů. Motor systému vysávání se nezapne. Pojistka je vadná. Vyměňte Nádrž na vratnou vodu (31) je plná. Prázdná Odsávací mřížka (46) je zanesená nebo plovák se zavírá. Očistěte mřížku nebo zkontrolujte plovák Vysávací hadice (22) je odpojena od stěrky (11) Zapojte nebo je poškozena. Vysávání špinavé vody je nedostatečné. Stěrka (11) je znečištěná nebo pásy stěrky (13-14) Vyčistěte stěrku nebo vyměňte listy. jsou opotřebované nebo poškozené. Kryt nádrže na obnovení vody (6) není správně uzavřen, nebo je poškozeno těsnění (42). Zkontrolujte a/nebo vyčistěte dosedací plochu nebo vyměňte těsnění. Nádrž na obnovení vody (31) je špinavá (zanesený odčerpávací otvor). Vyčistěte Průtok roztoku je nedostatečný. Filtr roztoku (20) je znečištěný. Vyčistěte Stěrka zanechává na podlaze stopy. Pod pásy stěrky jsou drobné úlomky (13-14). Pásy stěrky (13-14) jsou opotřebované, zanesené nebo roztrhnuté. Odstraňte úlomky. Vyměňte pásy. Podrobnější informace si lze vyhledat v Příručce k Opravám, která je k dispozici ve všech Servisních Střediscích společnosti Nilfi sk. BA (3) E 23

26 ČESKY PRÍRUCKA UŽIVATELE LIKVIDACE Stroj nechte zlikvidovat specializovanou fi rmou. Před zlikvidováním stroje vyjměte a oddělte následující materiály (je třeba je zlikvidovat náležitě v souladu s platnými zákony): Baterie Kartáče Plastické hadice a součástky Elektrické a elektronické součástky (*) (*) Kontaktujte nejbližší servisní středisko společnosti Nilfi sk, obzvlášť, když se vyřazují elektrické a elektronické komponenty (3) E BA 410

27 FELHASZNÁLÓI ÚTMUTATÓ MAGYAR TARTALOMJEGYZÉK BEVEZETÉS... 2 A KÉZIKÖNYV CÉLJA ÉS TARTALMA... 2 CÉLCSOPORT... 2 A KÉZIKÖNYV TÁROLÁSA... 2 KONFORMITÁSI NYILATKOZAT... 2 AZONOSÍTÓ ADATOK... 2 TOVÁBBI HIVATKOZÁSI KÉZIKÖNYVEK... 2 PÓTALKATRÉSZEK ÉS KARBANTARTÁS... 3 MÓDOSÍTÁSOK ÉS FEJLESZTÉSEK... 3 MŰKÖDÉSI KAPACITÁS... 3 EGYEZMÉNYEK... 3 KICSOMAGOLÁS/SZÁLLÍTÁS... 3 BIZTONSÁG... 4 SZIMBÓLUMOK... 4 ÁLTALÁNOS UTASÍTÁSOK... 4 KÉSZÜLÉK LEÍRÁS... 6 A GÉP FELÉPÍTÉSE... 6 VEZÉRLŐPULT... 8 KIEGÉSZÍTŐK/OPCIÓK... 8 MŰSZAKI ADATOK... 9 KAPCSOLÁSI RAJZ HASZNÁLAT AKKUMULÁTOR ELLENŐRZÉSE/BEÁLLÍTÁSA ÚJ KÉSZÜLÉKEN...11 AKKUMULÁTOR TIPUS BEÁLLÍTÁSA (WET, VAGY GEL) BEINDÍTÁS ELŐTT GÉP INDÍTÁS ÉS LEÁLLÍTÁS GÉP KEZELÉSE (SÚROLÁS/SZÁRÍTÁS) GÉPSZÁLLÍTÁS/PARKOLÁS TARTÁLY KIŰRÍTÉSE A GÉP HASZNÁLATA UTÁN VISSZANYERŐTARTÁLY ELTÁVOLÍTÁSA HOSSZÚ ÜZEMSZÜNET ELSŐ HASZNÁLATI IDŐSZAK KARBANTARTÁS TERVEZETT KARBANTARTÁSI TÁBLÁZAT LEHÚZÓEGYSÉG TISZTÍTÁSA LEHÚZÓEGYSÉG PENGÉJÉNEK ELLENŐRZÉSE ÉS CSERÉJE KEFE TISZTÍTÁSA TARTÁLY ÉS ELSZÍVÓ RÁCS TISZTÍTÁSA OLDATSZŰRŐ TISZTÍTÁSA GÉPSEBESSÉG BEÁLLÍTÁS AKKUMULÁTORTÖLTÉS BIZTOSÍTÓ ELLENŐRZÉSE/CSERÉJE HIBAELHÁRÍTÁS LESELEJTEZÉS BA (3) E 1

28 MAGYAR FELHASZNÁLÓI ÚTMUTATÓ BEVEZETÉS MEGJEGYZÉS A zárójelben levő számok a gép leírása fejezetben található alkatrészeket jelöli. A KÉZIKÖNYV CÉLJA ÉS TARTALMA A kézikönyv célja, hogy ellássa a Felhasználót a készülék autonóm és biztonságos módon történő működtetéséhez szükséges minden fontos információval. Ez tartalmazza a technikai adatokkal, a biztonsággal, a működtetéssel, a gép tárolásával, karbantartásával, a cserealkatrészekkel és a hulladékkezeléssel kapcsolatos információkat. Mielőtt a gépet működésbe helyeznék, a kezelők és a szakképzett technikusok alaposan olvassák el a kézikönyvet. További információért, valamint az utasítások értelmezésénél felmerülő kétségek estetén lépjen kapcsolatba a Nilfi sk-al. CÉLCSOPORT Ez a Kézikönyv a szakképzett kezelők és a gép karbantartásával foglalkozó szerelők részére készült. A kezelők ne hajtsanak végre szakképzett technikusok számára fenntartott műveleteket. Ezen tiltás fi gyelmen kívül hagyásából származó károkért a Nilfi sk nem vállal felelősséget. A KÉZIKÖNYV TÁROLÁSA A Felhasználói Kézikönyvet tartsa a gép közelében egy erre alkalmas tokban, folyadékoktól, és más egyéb rongáló anyagoktól védve. KONFORMITÁSI NYILATKOZAT A konformitás nyilatkozat igazolja, hogy a gép megfelel az érvényben levő szabályoknak. MEGJEGYZÉS A gép dokumentációja tartalmazza az eredeti konformitási nyilatkozat két másolatát is. AZONOSÍTÓ ADATOK A gép modellszáma és sorozatszáma a (1) címkén található. A gyártási évet a konformitási nyilatkozat tartalmazza, valamint a szériaszám első két számjegye is jelzi. Ez hasznos információ, ha cserealkatrészekre van szüksége a géphez. Az alábbi táblázatot használja a gép azonosító adatainak leírásához. GÉP modellje... GÉP sorozatszáma... TOVÁBBI HIVATKOZÁSI KÉZIKÖNYVEK Elektronikus Akkumulátortöltő Kézikönyv (ha fel van szerelve) ennek a kézikönyvnek a szerves részét képezi Cserealkatrész Lista (készülékkel együtt szállítva) A Nilfi sk Szervizközponttól felvilágosítást kérhet a gépkönyvvel kapcsolatban (3) E BA 410

29 FELHASZNÁLÓI ÚTMUTATÓ MAGYAR PÓTALKATRÉSZEK ÉS KARBANTARTÁS A szükséges kezelési, karbantartási és javítási műveleteket kizárólag szakképzett ember, vagy a Nilfi sk Service Centers hajthatja végre. Csak eredeti pótalkatrészeket és kiegészítőket használjon. Hívja a Nilfi sk-ot a javítással ill. pótalkatrészek és kiegészítók rendelésével kapcsolatban, melyhez adja meg a gép modelljét és sorozatszámát. MÓDOSÍTÁSOK ÉS FEJLESZTÉSEK A Nilfi sk folyamatosan tökéletesíti termékeit, és fenntartja magának a jogot, hogy saját belátása szerint változtatásokat és javításokat hajtson végre anélkül, hogy köteles lenne ezeket a fejlesztéseket a korábban eladott gépeken alkalmazni. Bármely változtatást és/vagy kiegészítő egység hozzáadását jóvá kell hagyatni a Nifl isk, és velük kell végrehajtatni. MŰKÖDÉSI KAPACITÁS A súroló-tisztító puha és kemény padló takarításához (súrolás és szárítás) használható, polgári vagy ipari környezetben, biztonságos működési feltételek között, szakképzett Kezelő által. A súroló-szárító nem használható szőnyegpadló vagy szőnyeg takarításához. EGYEZMÉNYEK Az előre, hátra, elől, hátul, bal vagy jobb irányok a kezeit a kormányon tartó kezelő szemszögéből értendők (2 ábra). KICSOMAGOLÁS/SZÁLLÍTÁS A készülék kicsomagolásához kövesse a csomagoláson található utasításokat. A készülék szállítása után ellenőrizze a csomagolás és a készülék sértetlenségét. Ha a sérülés nyilvánvaló, tartsa meg a csomagolást és ellenőriztesse le a szállítóval. Azonnal értesítse a szállítót és töltse ki a kárigénylést. Ellenőrizze, hogy a géppel szállították a következő elemeket: Technikai dokumentáció: Súroló-szárító Felhasználói kézikönyv Elektronikus akkumulátortöltő kézikönyv (ha fel van szerelve) Súroló-szárító alkatrészlista 1 40 A számú lamelláris biztosíték (Kizárólag az akkumulátor nélkül szállított gépekhez) 1. számú piros konnektor terminállal BA (3) E 3

30 MAGYAR FELHASZNÁLÓI ÚTMUTATÓ BIZTONSÁG A következő szimbólumok jelzik a potenciálisan veszélyes helyzeteket. Mindig gondosan olvassa el ezt az információt, és tegye meg a szükséges óvintézkedéseket az emberek és a tárgyi eszközök védelmének érdekében. A balesetek megelőzése érdekében fontos a gép kezelőjének közreműködése. Egy balesetmegelőző program sem hatásos, a gép működtetéséért felelős személy teljes körű közreműködése nélkül. A legtöbb, munka közben, gyárban esetlegesen bekövetkező baleset a legegyszerűbb elővigyázatossági szabályok be nem tartásából fakad. A gondos és elővigyázatos Kezelő a legjobb garancia a balesetek ellen, és elengedhetetlen bármely balesetmegelőző program sikeres teljesítése érdekében. SZIMBÓLUMOK VESZÉLY! Jelzi a Kezelőre veszélyes - életveszélyes - helyzetet. VIGYÁZAT! Jelzi a személyi sérülés potenciális kockázatát. FIGYELEM! Fontos vagy hasznos funkciókhoz kapcsolódó figyelmeztetést vagy észrevételt mutat. Az ilyen jelzéssel megjelölt bekezdéseket különös figyelemmel olvassa. MEGJEGYZÉS Fontos vagy hasznos funkciókhoz kapcsolódó megjegyzést mutat. TANÁCSADÁS Annak szükségességét jelöli, hogy a művelet végrehajtása előtt a felhasználói kézikönyvet át kell tekinteni. ÁLTALÁNOS UTASÍTÁSOK A személyeket és gépet potenciálisan fenyegető veszélyre az alábbi fi gyelmeztetések hívják fel a fi gyelmet. VESZÉLY! Mielőtt bármiféle karbantartási, javítási, tisztítási vagy csereműveletet végrehajtana, állítsa a főkapcsolót 0 állásba, és szükség esetén kösse le az akkumulátort. A gépet csak szakképzett gépkezelőnek szabad használnia. Gyermekek vagy cselekvőképtelen személyek nem használhatják a gépet. Ha ólomlemezes akkumulátort (WET) használ, óvja szikráktól, lángoktól és füstölő anyagoktól. A rendeltetésszerű használat közben robbanékony gázok keletkeznek. Ne viseljen ékszereket, ha elektromos alkatrészek közelében dolgozik. Ne működtesse a gépet veszélyes, gyúlékony és/vagy robbanóanyagok, folyadékok vagy pára közelében: Ez a gép nem alkalmas veszélyes porok felszívására. Ha ólomlemezes akkumulátort (WET) használ, a töltési folyamat erősen robbanékony hidrogéngázt hoz létre. Az akkumulátor töltésekor vegye ki a vízpótló tankot, valamint a töltést nyílt lángtól távol lévő, jól szellőzött helyen végezze (3) E BA 410
