1 Egyetlen platform. Maximális erő. Bármilyen cégmérethez.

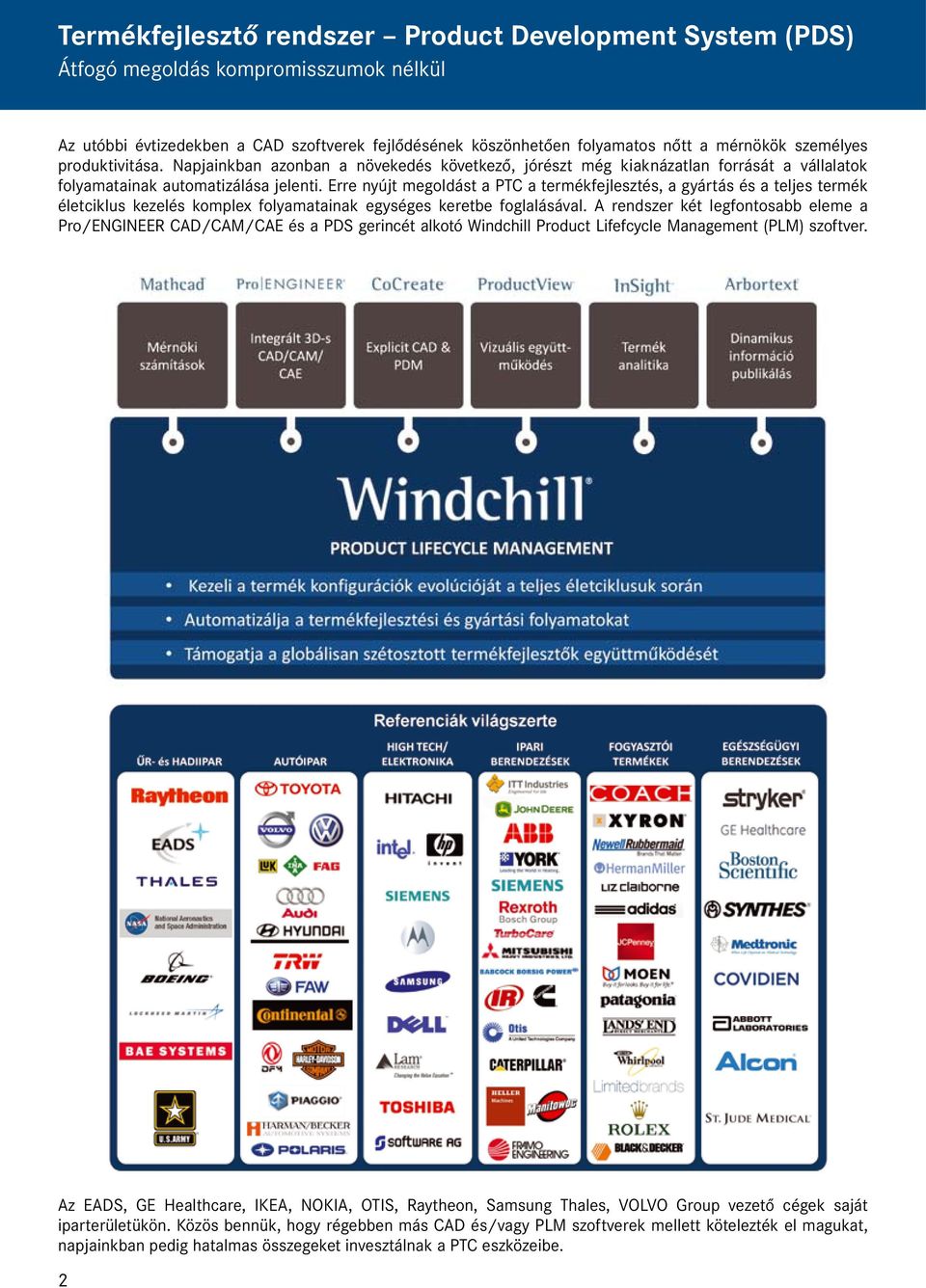

2 Termékfejlesztő rendszer Product Development System (PDS) Átfogó megoldás kompromisszumok nélkül Az utóbbi évtizedekben a CAD szoftverek fejlődésének köszönhetően folyamatos nőtt a mérnökök személyes produktivitása. Napjainkban azonban a növekedés következő, jórészt még kiaknázatlan forrását a vállalatok folyamatainak automatizálása jelenti. Erre nyújt megoldást a PTC a termékfejlesztés, a gyártás és a teljes termék életciklus kezelés komplex folyamatainak egységes keretbe foglalásával. A rendszer két legfontosabb eleme a Pro/ENGINEER CAD/CAM/CAE és a PDS gerincét alkotó Windchill Product Lifefcycle Management (PLM) szoftver. Az EADS, GE Healthcare, IKEA, NOKIA, OTIS, Raytheon, Samsung Thales, VOLVO Group vezető cégek saját iparterületükön. Közös bennük, hogy régebben más CAD és/vagy PLM szoftverek mellett kötelezték el magukat, napjainkban pedig hatalmas összegeket invesztálnak a PTC eszközeibe. 2

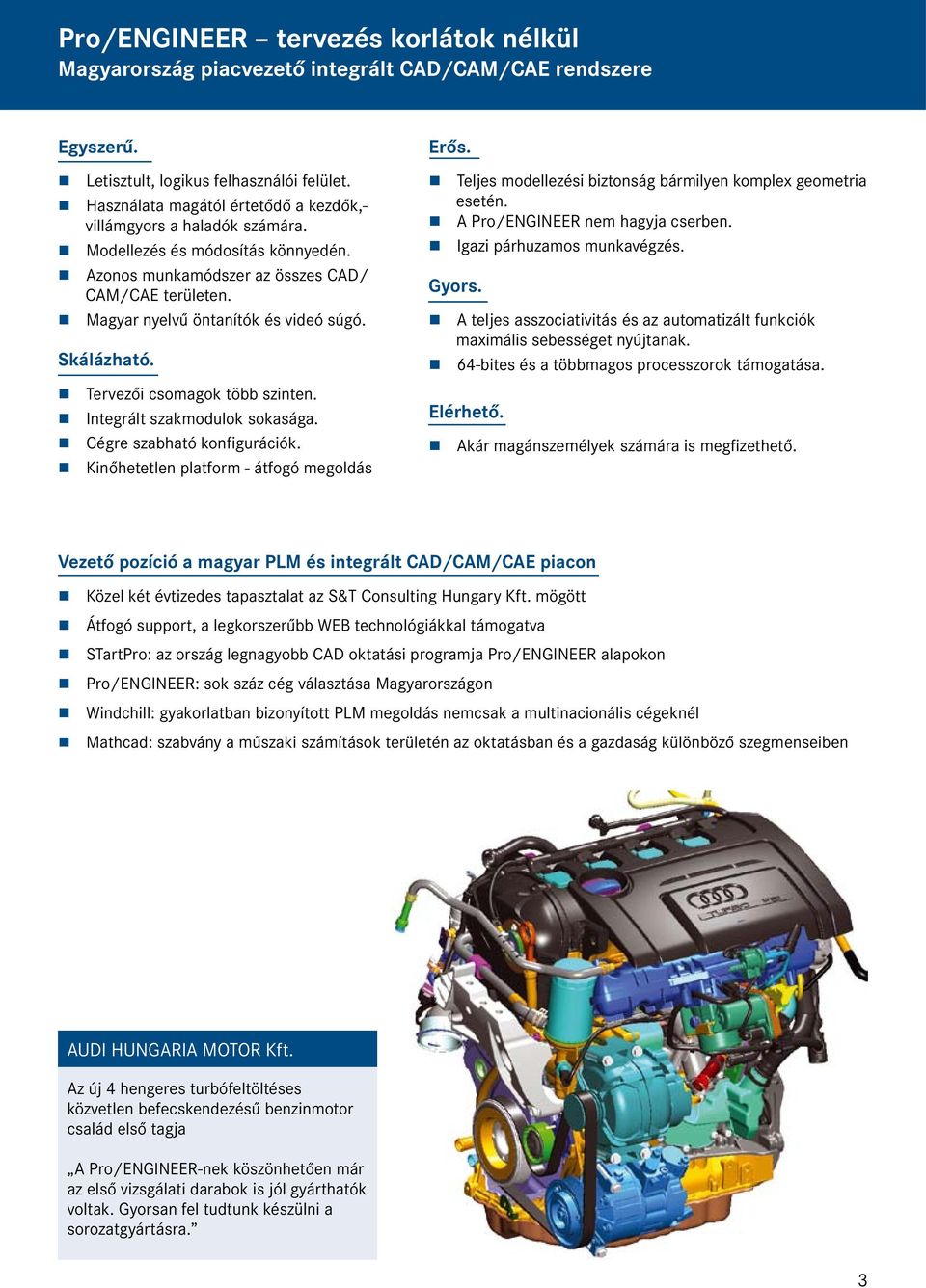

3 Pro/ENGINEER tervezés korlátok nélkül Magyarország piacvezető integrált CAD/CAM/CAE rendszere Egyszerű. Letisztult, logikus felhasználói felület. Használata magától értetődő a kezdők,- villámgyors a haladók számára. Modellezés és módosítás könnyedén. Azonos munkamódszer az összes CAD/ CAM/CAE területen. Magyar nyelvű öntanítók és videó súgó. Skálázható. Tervezői csomagok több szinten. Integrált szakmodulok sokasága. Cégre szabható konfigurációk. Kinőhetetlen platform - átfogó megoldás Erős. Teljes modellezési biztonság bármilyen komplex geometria esetén. A Pro/ENGINEER nem hagyja cserben. Igazi párhuzamos munkavégzés. Gyors. A teljes asszociativitás és az automatizált funkciók maximális sebességet nyújtanak. 64-bites és a többmagos processzorok támogatása. Elérhető. Akár magánszemélyek számára is megfizethető. Vezető pozíció a magyar PLM és integrált CAD/CAM/CAE piacon Közel két évtizedes tapasztalat az S&T Consulting Hungary Kft. mögött Átfogó support, a legkorszerűbb WEB technológiákkal támogatva STartPro: az ország legnagyobb CAD oktatási programja Pro/ENGINEER alapokon Pro/ENGINEER: sok száz cég választása Magyarországon Windchill: gyakorlatban bizonyított PLM megoldás nemcsak a multinacionális cégeknél Mathcad: szabvány a műszaki számítások területén az oktatásban és a gazdaság különböző szegmenseiben AUDI HUNGARIA MOTOR Kft. Az új 4 hengeres turbófeltöltéses közvetlen befecskendezésű benzinmotor család első tagja A Pro/ENGINEER-nek köszönhetően már az első vizsgálati darabok is jól gyárthatók voltak. Gyorsan fel tudtunk készülni a sorozatgyártásra. 3

4 Alkatrész modellezés Csak a képzelet szab határt A Pro/ENGINEER A parametrikus rendszer. A GRANITE modellező magban testet öltő több évtizedes kutatás, fejlesztés sziklaszilárd alapot nyújt bármilyen bonyolultságú feladat megoldásához. A szoftverrel azonban nemcsak modellezni, hanem változtatni, optimalizálni is egyszerű. Vázlat Varázsló Mérnöki szemlélet a legelső lépéstől Automatikus, de felülbírálható méretháló Változtatáskor a modellek kiszámíthatóan viselkednek 2D-s rajzkészítéskor a mérethálót csak meg kell mutatni. Ez hatalmas időmegtakarítás Haladó 3D-s modellezés Abroncs síkban tervezve, és térbe hajlítva Azonnali előkép Egymásba egy kattintással átalakítható test-, felület- és lemez modellek Maximálisan kontrollálható mérnöki építőelemek: növesztés, kivágás, letörés, furat Formázási ferdeség a legbonyolultabb geometriákhoz is Zsugor: irányonként, méretenként egyező, vagy eltérő Lekerekítések teljes tárháza: változó sugarú, görbe menti kifutású, felület elnyelő. Saroklekerekítések több változatban. AutoRound: többszörös sebesség öntvények tervezésénél Intelligens borda műanyag alkatrészek tervezéséhez Változó keresztmetszetű söprés Több vezérgörbés söprés Test-, felület- és vázmodellek görbére hajlítása Grafikon, és matematikai függvény által vezérelt modellek N-oldalú felületek Határgörbékkel megadott felületek Keresztmetszet állandósággal, vagy szabályozott változással megadott felületek Csúszda egyetlen építőelemből 4

5 Lemeztervezés Tervezés falakból hajtogatva Test konverziója lemezzé Automatikus teríték Gyártási lépések szimulációja Benyomások, kivágások szerszámmal Semleges szál helyzetének beállítása k-faktorral, képlettel, hajlítási táblázattal, egyedileg is Sarokkicsípések Peremezés számtalan előre definiált és saját formával Szinusz függvénnyel vezérelt geometria Gyártásorientált tervezés Beépített szabványos, aktív tűréstáblázatok A modell bármikor átkapcsolható a tűrésmező alsó vagy felső határértékére, illetve a tűrésmező közepére Öröklés építőelem: változáskövető gyártásközi modellek származtatása a gyártási lépésekhez A produktivitás növelése Valós idejű módosítás Építőelemek, alkatrészek, összeállítások tükrözése Haladó mintázatkészítés, akár felületi UV görbék mentén is Lemeztervezés magas szinten Valós idejű, dinamikus módosítás Rába Futómű Kft. Egybekovácsolt tengelytest, ISUZU projekt A feladat: új konstrukció tervezése egy meglévő átalakításával az ISUZU megbízásából Eredmények Windchill-lel Eredmények Pro/ENGINEER-rel 15x jobb kifáradási tulajdonság 40 kg tömegcsökkenés Kovácsolási előalakok tervezése 40 óráról 1 órára rövidült 75% időcsökkenés (8 napról 2 napra) a tesztdarab jóváhagyási folyamatában Gazdasági eredmények 50% gyártási költség csökkenés A kategóriás beszállítói státusz az ISUZU-nál 5

6 Összeállítás tervezés Haladó eszközök a csoportmunkához és nagy összeállítások tervezéséhez Intelligens modellek Termékcsaládok Egyedi igények több variációban Intelligens kapcsolat modellek között Komponens beszerelés automatikusan Teljesítmény fokozás Tűrésanalízis Alap tűrés halmozódás analízis Valós statisztikai analízis Teljes kapcsolatban a Pro/E modellel Pro/E analízis építőelem, modellel mentés és frissítés Méretek, geometriai tűrések, megjegyzések választhatók a tűrésláncba Robbantott ábrák Univerzális nézetkezelő Komplex összeállítások automatikus egyszerűsítése Egyszerűsített megjelenítések Tervezési zónák Top-down módszer Fájlméret csökkentés 90%-kal a Shrinkwrap eszközzel Könnyűsúlyú külső burkoló modell Csoportmunka Skeleton vázmodellek a kapcsolódó és főméretek rögzítésére A kulcs adatok biztonságos, központi módosítása A tervezési feladatok egyszerű szétosztása A részlettervezők munkája azonnal látszik a felső szinten Referencia vezérlés: a nem kívánt kereszthivatkozások elkerülése ZF HUNGÁRIA Kft. Mechanikus 6 - fokozatú Intenzíven alkalmazzuk a Pro/ENGINEER mechanizmus tervezési funkcióit a megfelelő kapcsolási komfort eléréséhez. Az öntvény alkatrészeket öntéskészre tervezzük szerszámtervezés alapú megközelítéssel. A beszállítók munkájának egy részét már a tervezéskor figyelembe vesszük, így alacsonyabb a prototípus költsége. BME FRT csapat FRC03 versenyautó A Pro/ENGINEER átfogó megoldást nyújt az összes tervezési feladatra. A haladó összeállítási funkciókkal és a Windchill-lel szinkronizálni tudtuk a kollégiumban és az otthon dolgozó hallgatók munkáját, a feladatokat úgy tudtuk szétosztani, hogy azok szervesen összeépüljenek. A Formula Racingen bármilyen szoftverrel lehet versenyezni, de ha nyerni akarunk, akkor Pro/ ENGINEER-re van szükség. 6

7 Szerelési folyamat támogatása Alkatrészbe mentett szerelési kényszerek Összeállítási szintek átstruktúrálása Rugalmas elemek rugók, csövek Asszociatív dokumentáció a szerelés minden lépéséhez A szerelési lépéseknél a szükséges erőforrások, eszközök, idők rögzítése Hegesztett összeállítások Hegesztés megadás 3D-s modellen Szabványos szimbólumok rajzokon automatikusan Gyök előkészítés Könnyűsúlyú hegesztés, szimbólikus varrat Technológiai adatok lenyerése Auto Rad Controlle Kft. Szóló, alacsony padlós városi autóbusz A gyártási dokumentáció elsőre pontos. Egyszerűen tudjuk kezelni a nagy összeállításokat. Mintegy 25%-os időmegtakarítást értünk el a projekt során a Pro/ENGINEER segítségével. Siemens Erőművi gőzturbina Erőműtechnika Kft. A szűk határidők betartása és a jobb vevői megelégedettség elérése érdekében alapvetővé vált a CAD adatok minőségellenőrzését jelentő Pro/ENGINEER ModelCheck eljárás alkalmazása. HNS Műszaki Fejlesztő Kft. Tengelyvég csavar tisztító-, mérő-, és anyagmozgató rendszer Az egységeken belüli mozgások, mechanizmusok tervezésében nagy segítség volt a Pro/ENGINEER. A külső tervező céggel való csatlakozási pontok egyeztetése, pontos definiálása és rögzítése nagyban megkönnyítette az anyagáramlás tervezését a tervezési folyamat elején, majd később a helyszíni telepítést. 7

8 Cső- és kábelrendszerek, vázszerkezetek Gép- és létesítménytervezéshez P&ID diagramm, 2D-s séma, szimuláció Cső- és elektromos rendszerek kapcsolási rajzok Áramköri szimuláció P&iD diagrammok gyors árajánlatadáshoz Hidraulika, pneumatika támogatás 2D-s elektromos, csövezési és fűtéstechnikai szimbólumok A 3D-s kábelkorbácsok és csõvezetékek vezérlése a 2D-s információk alapján 3D-s csőtervezés, izometria Változáskövető 3D-s csőtervezés Izometria készítés létesítménytervezési feladatoknál Specifikáció vezérelt intelligens csövek, áramlási irány figyelembe vétele Csőszerelvény, komponens könyvtárak 3D-s kábeltervezés Acél- és vázszerkezetek tervezése Top-down módszer a nagy léptékű rúdszerkezetek tervezéséhez Más rendszerből származó vázgörbék is felhasználhatók az acélszerkezet kiindulásaként Beépített szabványos elemtárak, csomópontok, egyéni könyvtárak Lépcső, korlát funció Szerelt és hegesztett kivitel támogatása Rúd és összeállítási rajzok, darabjegyzékek Darabológép támogatás Tartály tervezés 2D-s előtervező felület Tartály tipusok és kiegészítő egységek szabványos elemtára Gyors áttervezés Műszaki rajzok automatikusan Szabványos kötőelemek Csavarkötések kialakítása, beszerelése Automatikus furatok Jelentős időmegtakarítás Kötőelem választék ésszerüsítése 2D-s kapcsolási rajzok alapján, 3D-s pontokon keresztül vezetve Csatlakozók, alkatrészek mozgatása újrakábelezés nélkül Gyárthatósági vizsgálatok: minimális rádiusz, alapszintű feszültség esés vizsgálat, stb. From-to listák, alkatrészlista Bandázsolás, splice kezelés 2D-s terítékképzés 3D-s kábelkorbácsokból Asszociatív tűtábla készítés, címkekészítés Kábeltálca tervezés HAFI Industries Kft. Földgáz kompresszor Pontos adatokkal szolgáltunk a megrendelőnek a gép tömegéről, helyszükségletéről még a gyártás megkezdése előtt. A menet közben kért módosításokat gyorsan el tudtuk végezni. Knorr-Bremse Hungária Kft. Elektromos motorvonat kocsiszekrényen függő, keretre szerelt févezérlő panelje A Pro/ENGINEER alkalmazásával a fejlesztési idő nagymértékben csökkent, amely a prototípus elkészítési idejének redukálását is eredményezte, így már a vonatépítő cég tenderénél is nagyobb eséllyel indultunk. 8

9 Adatok újrahasznosítása, automatizálás Alkatrész és összeállítási szinten egyaránt Adatcsere Kétirányú AutoCAD adatcsere Kétirányú CoCreate adatcsere Közvetlen CATIA, NX, Inventor, Solidworks interfészek Adatcsere szabványos formátumokon keresztül: Parasolid, ACIS, STEP, IGES 2D-s és 3D-s pdf export, edrawings Építőelem felismerés Import geometria parametrizálása A mérnöki szándék figyelembe vételével Növesztés, kivágás, lekerekítés, furat, mintázat felismerés S&T Enterprise Library A gyakori kötőelemek, szabványos alkatrészek tárháza Kiaknázza a Pro/ENGINEER összes szerelés automatizáló funkcióját Gyorsabb, mint a családtábla és takarékoskodik a memóriával Az alkatrész variációk kezelése egyszerűbb PDM/PLM környezetben, csökken az adatmozgás mennyisége Windchill kompatibilis Gyorsítja a nagy összeállítások kezelését Csökkenti a kereskedelmi és szabványos alkatrészek raktárkészletét Megvéd az adatduplikációtól Natív, könnyen szerkeszthető Pro/E fájlok 100%-ban testreszabható paraméterek Az alkatrész megnevezések automatikusan jönnek létre Egyszerűen bővíthető saját elemekkel Extrém könnyű használat Import geometria javítás Szerszámtervezők kulcsfontosságú eszköze Automatizált import geometria javítás Hézagok bezárása Érintőlegesség javítás Felületek pótlása Explicit modellezés Jellemzően az import modellek felületeinek közvetlen szerkesztéséhez Mozgatás, forgatás, nyújtás, nagyítás stb. Natív, parametrikus Pro/ENGINEER modellek esetén is alkalmazható ez a szerkesztési mód A Copilot eszköz segítségével közvetlenül szerkeszthetők a kiválasztott felületek Saját ikonok szerkesztése 2D-ből 3D automatizáltan AutoBuildZ 2D-s rajzok újrahasznosítása 3D-s modellépítéshez Profilok tisztítása rajzi hibák kijavítása 2D-s nézetekből 3D generálás prizmatikus alkatrészek esetén 2D-s profil tisztítás Felület eltávolítás Import geometrián lekerekítések, nem kívánt felületek levétele A maradó felületek automatikus összetrimmelése Jellemzően szerszámtervezés és szimuláció esetén a modellek előkészítéséhez Előtte Utána Automatizálás Teljes, kétirányú asszociativitás Makrózás Saját eszköztárak Több elem összevonásával saját felhasználói építőelemek készíthetők Az ismétlódő feladatok programozhatók Alkatrészváltozatok származtatása családtáblával 9

10 Szerszámtervezés, NC technológia Professzionális eszközök szerszámtervezéshez és gyártáshoz Formaüreg képzés Automatikus osztógörbe képzés nyitási irány megadásával X, Y, Z irányban változtatható, valamint méretekhez rendelhető zsugorok Formázási ferdeség, alámetszés, vastagság analízis importált felületeken is Szerszámzárás és szerszámnyitás vizsgálat, interferencia ellenőrzéssel Magasfokú automatizmus elosztógátak, hűtőcsatornák tervezéséhez Folyamatorientált felhasználói felület Prec-Cast Kft. Alumínium nyomásos öntőszerszám A Pro/ENGINEER nagyfokú rugalmassága és parametrikussága nélkül a tervezés időigénye a többszöröse lett volna a jelenleginek. A Pro/NC szakmodulnak köszönhetően a szerszámüzemi NC technológia a modellek konvertálása nélkül azonnal tudta használni Pozsga Viktor egyéni vállalkozó Belül menetes alkatrész fröccsöntő szerszám A darabosztás és a fazonos betétek a Tooldesign modullal készültek. A szerszámban a parametrikus fogaskerekek az internetes elemtárakból lettek beépítve. A menetes mag kitekeréséről animáció készült az Advantage csomag segítségével. A Pro/ ENGINEER - rel a szerszámdokumentáció rövid időn belül elkészült. Elektromos gázpedál 2 cserefészkes fröccsöntő szerszáma A szerszámot és a hozzá tartozó 4 db különböző típusú pedál legyártására szolgáló cserefészket eredetileg egy kínai cégnek kellett volna megterveznie és legyártania. A rendelkezésre álló 22 hétből a kínai cég 8 hetet elvesztegetett. Német partnerünk a tervek elkészítésével végül cégünket bízta meg, de az eredeti határidőt nem lehetett módosítani. A 2 cserefészkes alapszerszámot és a négy darab cserefészket a Pro/ENGINEER segítségével 6 hét rekordidő alatt sikerült megterveznünk. 10 Szerszámterv Kft.

11 Fröccs- és sorozatszerszámház tervezés Szlávich Attila egyéni vállalkozó Lemezalakító sorozatszerszám Tudásbázis alapú tervezés a 2D egyszerűségével 2D-s felületen összeállítható házkonstrukciók, szerszámlapok, vezetőelemek, kilökők, csavarok, csúszkák, hűtés, reteszzár stb., a 3D-s elemek automatikusan készülnek Beépített komponens választék - DME, HASCO, Futaba, EOC, Strack, Pedrotti, Meusburger, National, PCS, Progressive, KLA, Misumi, Rabourdin - metrikus és hüvelykes változatok Intelligens beszerelés: automatikusan létrejönnek a szerszámlapokban a szükséges furatok, menetes furatok, süllyesztések, rugós alátét, stb. Automatikus rajzi dokumentáció, furattábla kezelés NC kódokkal, tételjegyzék szerkesztés Elektróda tervezés Automatizált elektróda elhelyezés megmunkálási zóna szerint Elektróda alaphasáb és tartó adatbázis (pl. Erowa), saját elemekkel bővíthető Ismétlődő feladatok automatizálása: szikratömb beszerelése katalógus alapján, munkafelületek szerkesztése, szikratömb geometria kialakítása Szikraköz létrehozása felületeltolással, vagy pontfelhővel Rajzi dokumentáció és szikratömb megmunkálási tervének automatizált létrehozása Megmunkált területek jelölése Sorozatszerszám specialitások Terítékképzés, a megmunkálási információk felismerése Sávterv létrehozása A hajlítási, vágási és benyomási referenciák könnyen megadhatók a bélyegekhez Anyagkihozatal, anyagköltség automatikus meghatározása Reverse Engineering Pontfelhő beolvasás, Fazetta modellezés, finomítás Görbe- és felületmodellezés Alakfelismerés Gyártható analítikus felületté alakítás NC technológia A termékmodell változásait követő, asszociatív NC technológia HSM marás 5 tengelyig, eszterga megmunkáló központok kezelése, huzalszikra 4 tengelyig, esztergálás 4 tengelyig Gyorsmarás: Z irányú marás, konstans szerszámterhelés, nagysebességű rá- és leállás, NURBS interpoláció, körív illesztés Maradó anyag kezelés, pencil tracing Fúróciklusok, intelligens furatcsoport kezelés Posztprocesszor generátor, kész mintákkal HTML felfogási terv és folyamat dokumentálás Beépített 3D-s szerszámkönyvtár Mérőgépek, lyukasztó-, kivágó-, lemezmegmunkáló gépek kezelése 11

12 2D-s, 3D-s rajzkészítés Egyszerű, gyors, hatékony, korszerű 2D-s rajzkészítés Magyar szabványnak megfelelő 2D-s rajzok gyorsan A rendszer alapfilozófiájából következően a modellezés során mindig egyértelműen meghatározott a méretháló. A 2D-s rajzon így már csak meg kell mutatni a méreteket. Ez hatalmas időmegtakarítás más szoftverekhez képest Közvetlenül a 2D-s rajzból is lehet módosítani a modelleket Gyors méret elrendezés csapdavonalakkal Automatikus darabjegyzék és robbantott ábra Szabványos tűréstáblázatok, alak-és helyzettűrés jelölések, bázisok, hegesztés jelölések 3D-s rajzkészítés Új, gyorsan terjedő munkamódszer az ASME Y14.4 szabvány szerint Ott célszerű alkalmazni, ahol teljes a digitális fejlesztés - gyártás láncolat A hagyományos rajzkészítés idejének 30-50%-a is megtakarítható A modellek létrehozása során alkalmazott nézetek, méretek, alak- és helyzettűrések, érdességi jelek stb. megmutatása közvetlenül a 3D-s modell környezetében A rajz teljesen meghatározott és mivel térbeli, egyszerűbben értelmezhető A rajz teljesen egyértelmű, sőt, mivel térbeli, egyszerűbben értelmezhető A 3D-s rajzok a díjmentes ProductView Express segítségével, vagy pdf-be exportálva az Acrobat Readerrel megnyithatók Elektromechanikai tervezés gép és elektronika egysége Teljes eszköztár A legtöbb termék egyszerre tartalmaz mechanikus és elektronikai részeket A Pro/ENGINEER képes mindezt együtt kezelni Erőteljes 2D-s diagramm szerkesztési és áramkör ellenőrző funkciók 3D-s automatizált kábeltervezés a 2D-s diagrammok alapján Kábelkorbács gyártás tűtábla tervezés Kétirányú kapcsolat a nyáktervező rendszerekkel, a gépészeti és elektronikai tervezés szinkronban tartása Erősáramú kúszóáram, átütés és szigetelés vizsgálat A nyáktervező szoftverek (Mentor, Cadence stb.), valamint az EPLAN erősáramú rendszer adatainak kezelése Windchill segítségével 12 Szinkronban a Pro/ENGINEER és a nyáktervezők 77 Elektronika Kft. Vércukor mérő készülék Átütés vizsgálat

13 Ipari formatervezés, ergonómia Az emberközpontú tervezés fejlett eszközei Koncepcionális tervezés Termékvariációk gyors készítése zsűrizéshez a részlettervezés előtti szakaszban A cél: minél több variáció a lehető leggyorsabban Digitális prototípus készítés piackutatáshoz Modellek intuitív gyurmázása : hajlítás, nyújtás, csavarás, skálázás, felülethálóval mozgatás Molitus Tervező és Kereskedelmi Kft. Molitusbus S91 A Pro/ENGINEER felületmodellező eszközeivel egyszerűen tudtunk esztétikus formákat kialakítani. Ipari formatervezés Forma- és műszaki konstrukciós tervezés egyetlen integrált eszközön belül 3D-s görbék térbeli szerkesztése, közvetlenül a görbült felületeken Másodrendben folytonos stílus felületek tervezése Teljes átjárhatóság a parametrikus test- és felületmodellezés, valamint a szabadformájú felületmodellezés között Globális és lokális módosítások 2D-s koncepciórajzok felhasználása referenciaként Haladó felület analízis eszközök Haladó raytarcing megjelenítés Animáció készítés Ergonómiai tervezés Közvetlenül a Pro/ENGINEER jármű, gép stb. modellek környezetében végezhetők az ergonómiai vizsgálatok Rendkívül egyszerű, intuitív használat H-ANIM szabványnak (ISO/IEC 19774) megfelelő, részletes emberi test - nő, férfi és gyermek - könyvtár a világ különböző populációiból Az izületek a valóságnak megfelelő tartományban mozgathatók Saját pozíciókkal bővíthető pozitúra könyvtár Kiegészítők bővíthető könyvtára: szemüveg, sisak, védőeszközök Elérési térrészek generálása a kezelőszervek tervezéséhez Test tömegközéppontjának vizsgálata. Végtagok és testrészek vizsgálata: nem ütközik-e valamelyik géppel? Modellek cserélhetősége Mi lenne, ha... vizsgálatokhoz Optikai eszközök: látókúp éleslátási és periférikus látási tartománnyal, látószög; látvány a modell szemével nézve Aktivitás vizsgálat Tevékenységek elemzése ergonómiai szabványok szerint: emelés, süllyesztés (SNOOK, NIOSH), cipelés (SNOOK), húzás, tolás (SNOOK) Anyagmozgatás felső végtagokkal: RULA Ismétlődő terhelések hatásának vizsgálata a munkavégzőre Megtévesztő realizmus 13

14 Multidiszciplináris analízis eszközök Átfogó, mérnök központú megoldás Előtérben a mérnöki szemlélet Tökéletes CAD integráció, analízis közvetlenül a Pro/ENGINEER modellen A tervezési folyamat elején tanácsadásra, a végén ellenőrzésre Rendkívül könnyű használat, hálózás a geometria leegyszerűsítése nélkül is Hegesztett szerkezeteknél automatizált kapcsolat építés A dinamikai analízis erői, nyomatékai a szerkezeti és kifáradásai analízis bemenő adataiként szolgálnak Rúd-, héj- és testmodellek analízise Előre beállítható pontosság, automatikus konvergencia Megbízható eredmények, az eredmény nem függvénye a háló sűrűségének (adaptív p megoldó) Haladó szimuláció Imerys Magyarország Tűzállóanyaggyártó Kft. Tetőcserép égetési segédeszköz elemzése Kifáradás elemzés Kinematikai, dinamikai szerkezeti, hőtechnikai, kifáradási analízis és optimalizálás a CAD rendszeren belül Analízis a nagy deformációk tartományában Összeállítási komponensek kapcsolódásának haladó szabályozása Komplex súrlódási analízisek, kontakt analízis, végtelen súrlódással is 2D-s feladatok: síkalakváltozás, síkfeszültség, tengelyszimmetria Anyagtulajdonságok: izotróp, orthotróp Mechanikai egyszerűsítések: összetett tömegek, kompozit héjak, összetett rugók Nemlineáris (hiperelasztikus) anyagok kezelése a nagy deformációk tartományában gumi és egyéb gumi jellegű elasztomerek vizsgálatára Nemlineáris anyagmodellek képlékenység vizsgálata, maradó alakváltozások (anyagmodellek: Power Law, Linear Hardening, Exponential Law) Előfeszített statikus és modális analízis Lengéstani analízisek: dinamikus, random, sokkszerű, szeizmikus Kompozitok vizsgálata 14 Mathcad: prediktív analízis Előtanulmányok végezhetők a részletes tervezés megkezdése előtt Teljes matematikai arzenál Számítások és dokumentálás egy dokumentumon belül Pro/ENGINEER modellek vezérlése Méretezések, műszaki számítás sablonok (pl. acélszerkezeti, áramlástani) Műanyag fröccs-szimuláció A fröccsöntési folyamat szimulációja Teljes keresztmetszetet felölelő, az elosztócsatornára is kiterjedő 3D-s, automatikus hálózás. Meglövési pontok, hűtés, fröccsöntési paraméterek optimalizálása, gyártási költségek minimalizálása Költséges szerszámtervezési hibák megelőzése Vékonyfalú és tömör alkatrészek elemzése Szilárdságtani analízisre épül Ciklikus kifáradás Az igénybevételek időbeli lefolyása: harmonikus (lengő, lüktető), változó amplitúdó Élettartamadatok: tervezett élettartam, kifáradási határciklusszám Helyi képlékeny alakváltozás, képlékeny hiszterézis, teljes törésig Módszer: kis ciklusszámú kifáradás: E-N; nagy ciklusszámú kifáradás: S-N Kifáradási állapot: S-N: teljes törés, E-N: repedés kezdete Kinematika, dinamika A mechanizmusok ellenőrzése dinamikai szempontból Mozgó komponensekre ható terhelések meghatározása Rugók, csillapítás, súrlódás, gravitáció hatásának meghatározása Leejtés szimuláció Szíjhajtás, fogaskerek viselkedése Viselkedés alapú modellezés A műszaki probléma felépítése viselkedés alapú építőelemekkel Tervezői célok által vezérelt intelligens modellek kialakítása Érzékenység vizsgálat

15 Windchill a termékfejlesztő rendszer gerince Adatbázis kezelés, együttműködés, munkafolyamat optimalizálás Minőségellenőrzés, a szellemi tulajdon védelme Digitális minőségellenőr A ModelCheck eszközzel beállíthatók a házi tervezési szabványok, előírások. A tervezés során ezeket automatikusan betartatja a rendszer. A szabályok kiadhatók a beszállítóknak, távoli minőségbiztosítás céljából. A multinacionális cégek gyakran előfeltételként szabják a beszállításhoz a szoftver alkalmazását. Ellenőrzés mentéskor, vagy menet közben, nagy mennyiségű meglévő adat esetén batch üzemmódban A tervezői hibák, mulasztások azonnali kiszűrése, kizárása a folyamat elején, a későbbi többlet munka megelőzésére A jó minőségű, karbantartott adatok egyszerűsítik a termékadatbázis kezelést PLM környezetben Alakindexálással megkereshetők hasonló alkatrészek, a felesleges újramodellezés megelőzésére A szellemi tulajdon védelme távolról is A tervező, gyártó cégek szellemi terméke a CAD modellekben, rajzokban ölt testet A cégen belül a Windchill PLM rendszer keretében megoldható az adatok védelme, de mi a helyzet a partnereknek, beszállítóknak kiadott bizalmas adatokkal? Az adatok távoli védelmét szolgálja a Pro/ENGINEER Digital Rights Management, ami az Adobe Policy Server-re épül A kiadott adatok megnyitása csak az Adobe szerverével történt kapcsolatfelvétel után lehetséges. A jogosultságokat a szerveren a kiadó fél állítja be, és azokat on-line bármikor megváltoztathatja, vagy visszavonhatja Korlátozható a megnyitás, nyomtatás, mentés, másolás Ha a jogosultság megfelelő, a Pro/ENGINEER megnyitja az alkatrész és összeállítási modelleket vagy rajzokat CMEC CitySmart Daimler Smart 15

16 Pro/ENGINEER Basic All-in-One csomag CAD/CAM/CAE és ergonómia CAD árban hatalmas érték, kedvező áron Mechanica Lite alapszintű analízis CAM Lite 2,5+2 tengelyes marás, fúrás Industrial Design Lite koncepció tervezés Sheetmetal Lite for Basic alapszintű lemeztervezés Expert Framework Lite egyszerű vázszerkezetek tervezése Basic All-in-One: Lite modulok + erőteljes parametrikus és explicit modellezés + összeállítás tervezés + rajzkészítés Manikin Lite alapszintű ergonómiai elemzés Ismerje meg a Pro/ENGINEER további nagy teljesítményű csomagjait is! S&T Consulting Hungary Kft Budaörs, Kinizsi u. 2/b. Tel.: +36-1/ , fax: +36-1/ cad@snt.hu
