1 CAD/CAM/CAE a következő 20 évre Egyetlen platform. Maximális erő. Bármilyen cégmérethez.

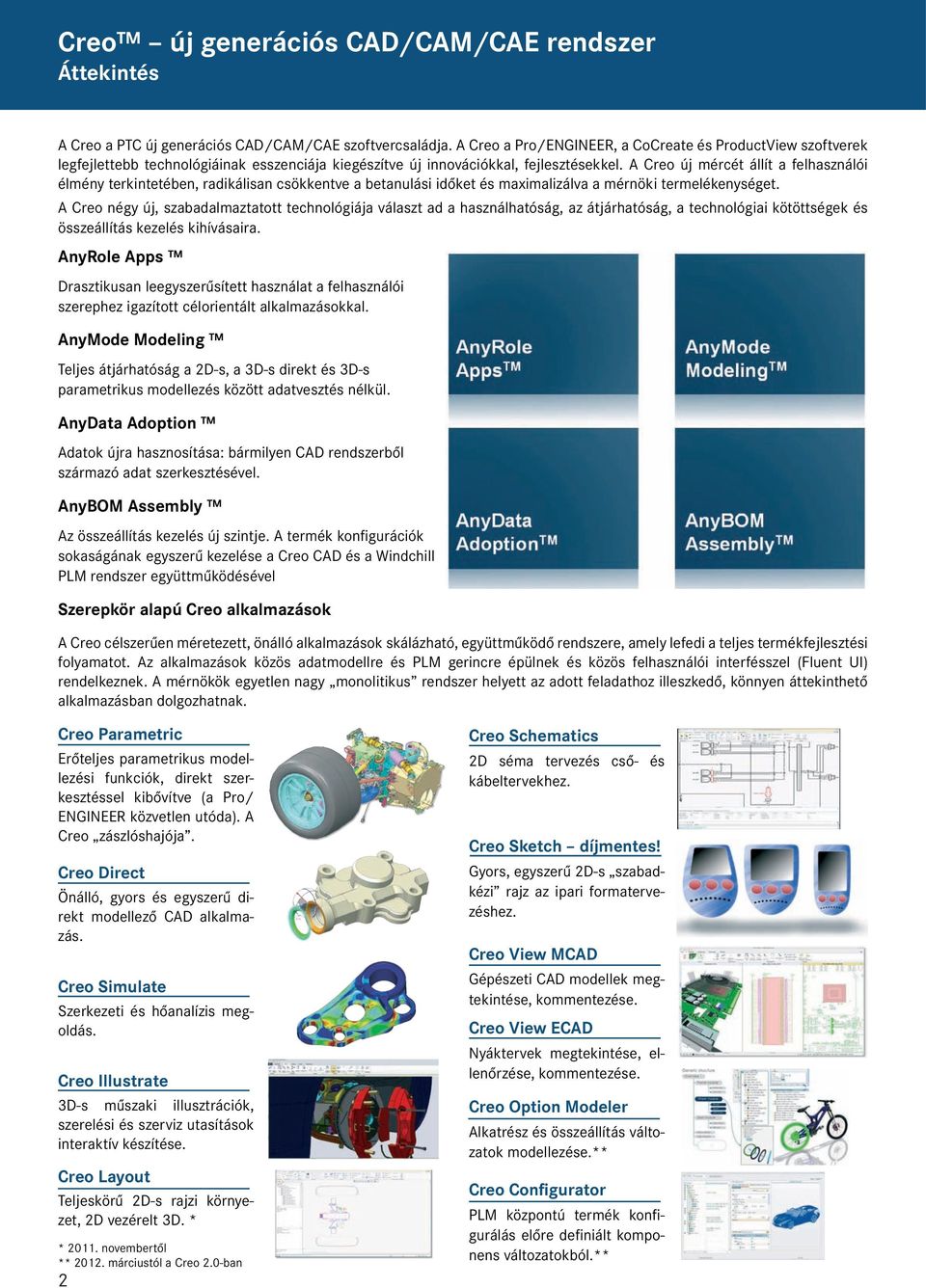

2 Creo új generációs CAD/CAM/CAE rendszer Áttekintés A Creo a PTC új generációs CAD/CAM/CAE szoftvercsaládja. A Creo a Pro/ENGINEER, a CoCreate és ProductView szoftverek legfejlettebb technológiáinak esszenciája kiegészítve új innovációkkal, fejlesztésekkel. A Creo új mércét állít a felhasználói élmény terkintetében, radikálisan csökkentve a betanulási időket és maximalizálva a mérnöki termelékenységet. A Creo négy új, szabadalmaztatott technológiája választ ad a használhatóság, az átjárhatóság, a technológiai kötöttségek és összeállítás kezelés kihívásaira. AnyRole Apps Drasztikusan leegyszerűsített használat a felhasználói szerephez igazított célorientált alkalmazásokkal. AnyMode Modeling Teljes átjárhatóság a 2D-s, a 3D-s direkt és 3D-s parametrikus modellezés között adatvesztés nélkül. AnyData Adoption Adatok újra hasznosítása: bármilyen CAD rendszerből származó adat szerkesztésével. AnyBOM Assembly Az összeállítás kezelés új szintje. A termék konfigurációk sokaságának egyszerű kezelése a Creo CAD és a Windchill PLM rendszer együttműködésével Szerepkör alapú Creo alkalmazások A Creo célszerűen méretezett, önálló alkalmazások skálázható, együttműködő rendszere, amely lefedi a teljes termékfejlesztési folyamatot. Az alkalmazások közös adatmodellre és PLM gerincre épülnek és közös felhasználói interfésszel (Fluent UI) rendelkeznek. A mérnökök egyetlen nagy monolitikus rendszer helyett az adott feladathoz illeszkedő, könnyen áttekinthető alkalmazásban dolgozhatnak. Creo Parametric Erőteljes parametrikus modellezési funkciók, direkt szerkesztéssel kibővítve (a Pro/ ENGINEER közvetlen utóda). A Creo zászlóshajója. Creo Direct Önálló, gyors és egyszerű direkt modellező CAD alkalmazás. Creo Simulate Szerkezeti és hőanalízis megoldás. Creo Illustrate 3D-s műszaki illusztrációk, szerelési és szerviz utasítások interaktív készítése. Creo Layout Teljeskörű 2D-s rajzi környezet, 2D vezérelt 3D. * * novembertől ** márciustól a Creo 2.0-ban 2 Creo Schematics 2D séma tervezés cső- és kábeltervekhez. Creo Sketch díjmentes! Gyors, egyszerű 2D-s szabadkézi rajz az ipari formatervezéshez. Creo View MCAD Gépészeti CAD modellek megtekintése, kommentezése. Creo View ECAD Nyáktervek megtekintése, ellenőrzése, kommentezése. Creo Option Modeler Alkatrész és összeállítás változatok modellezése.** Creo Configurator PLM központú termék konfigurálás előre definiált komponens változatokból.**

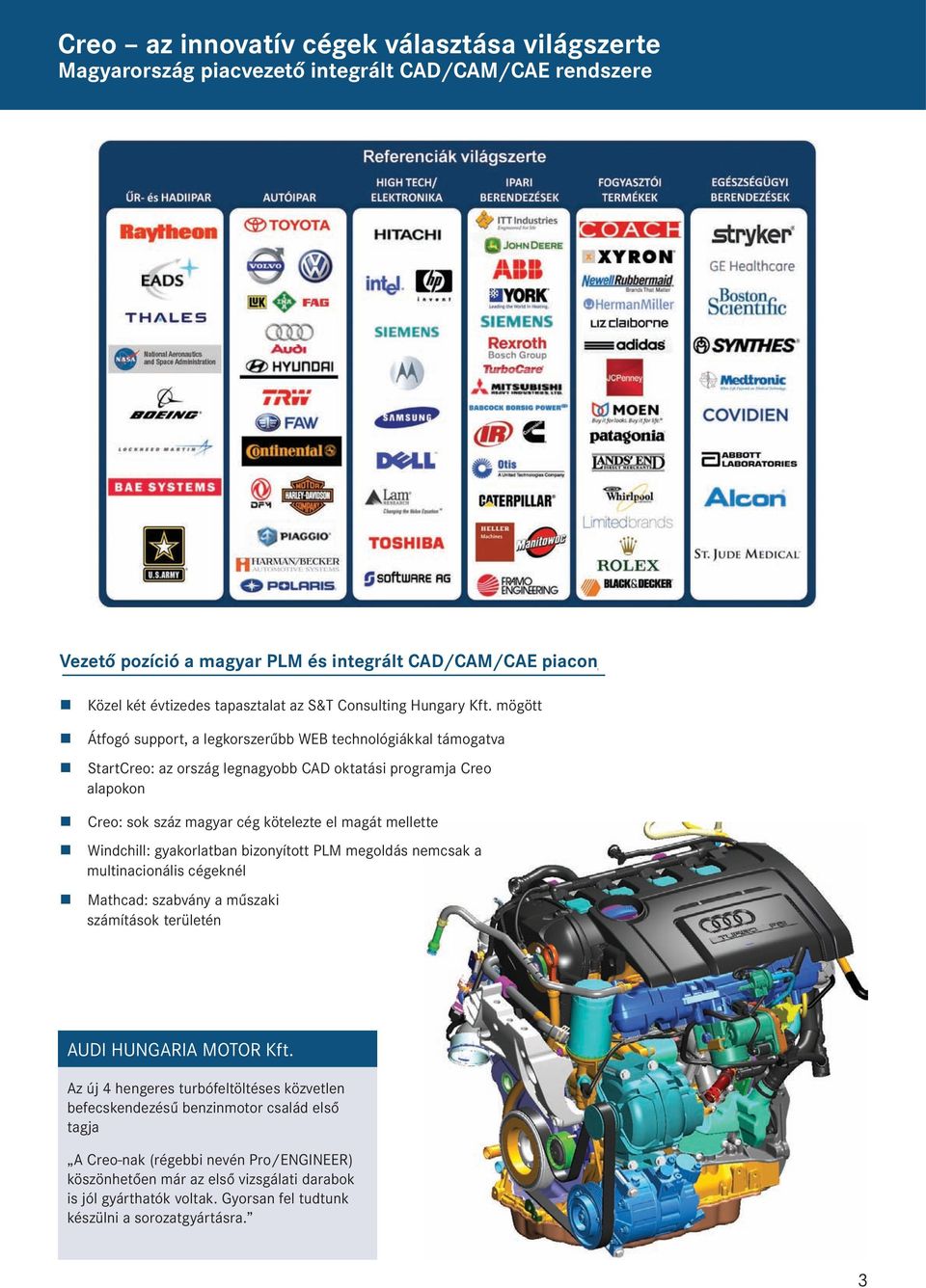

3 Creo az innovatív cégek választása világszerte Magyarország piacvezető integrált CAD/CAM/CAE rendszere Vezető pozíció a magyar PLM és integrált CAD/CAM/CAE piacon Közel két évtizedes tapasztalat az S&T Consulting Hungary Kft. mögött Átfogó support, a legkorszerűbb WEB technológiákkal támogatva StartCreo: az ország legnagyobb CAD oktatási programja Creo alapokon Creo: sok száz magyar cég kötelezte el magát mellette Windchill: gyakorlatban bizonyított PLM megoldás nemcsak a multinacionális cégeknél Mathcad: szabvány a műszaki számítások területén AUDI HUNGARIA MOTOR Kft. Az új 4 hengeres turbófeltöltéses közvetlen befecskendezésű benzinmotor család első tagja A Creo-nak (régebbi nevén Pro/ENGINEER) köszönhetően már az első vizsgálati darabok is jól gyárthatók voltak. Gyorsan fel tudtunk készülni a sorozatgyártásra. 3

4 Creo Parametric - alkatrész modellezés Határtalan parametrikus modellezés, direkt eszközökkel kiegészítve A Creo Parametric A parametrikus rendszer, ami most erőteljes direkt szerkesztési funkciókkal egészült ki, mindkét modellezési módszer legjavát nyújtva. A rendszerben testet öltő több évtizedes kutatás, fejlesztés sziklaszilárd alapot biztosít bármilyen bonyolultságú feladat megoldásához. Az új, korszerű Fluent UI felhasználói felülettel élmény a tervezés. Vázlat varázsló Mérnöki szemlélet a legelső lépéstől Automatikus, de felülbírálható méretháló Változtatáskor a modellek kiszámíthatóan viselkednek 2D-s rajzkészítéskor a mérethálót csak meg kell mutatni. Ez hatalmas időmegtakarítás Haladó 3D-s modellezés Azonnali előkép Valós idejű dinamikus módosítás Egymásba egy kattintással átalakítható test-, felület- és lemez modellek Növesztés, kivágás, letörés, furat Formázási ferdeség a legbonyolultabb geometriákhoz is Zsugor: irányonként, méretenként egyező, vagy eltérő Lekerekítések teljes tárháza: változó sugarú, görbe menti kifutású, felület elnyelő. Saroklekerekítések több változatban. AutoRound: többszörös sebesség öntvények tervezésénél Intelligens borda műanyag alkatrészek tervezéséhez Változó keresztmetszetű söprés Több vezérgörbés söprés Haladó mintázatkészítés, akár felületi UV görbék mentén is Test-, felület- és vázmodellek görbére hajlítása Grafikon, és matematikai függvény által vezérelt modellek N-oldalú felületek Határgörbékkel megadott felületek Keresztmetszet állandósággal, vagy szabályozott változással megadott felületek Direkt szerkesztés Import vagy natív Creo geometriák közvetlen felület transzformációval történő módosítása Felület, forma vagy szabály alapú kiválasztás Építőelem, mintázat, szimmetria felismerés Transzformációk: mozgatás vonszolással, módosítás mérettel, döntés, lekerekítés módosítása, felület eltávolítása, helyettesítése stb. A módosítási történet elmentése a modellfába az intelligencia megőrzése érdekében Csúszda egyetlen építőelemből 4

5 Lemeztervezés Tervezés falakból hajtogatva Test konverziója lemezzé Automatikus teríték Folyamatos teríték előnézet külön betekintő ablakban Gyártási lépések szimulációja Benyomások, kivágások szerszámmal Semleges szál helyzetének beállítása k-faktorral, képlettel, hajlítási táblázattal, egyedileg is Sarokkicsípések Peremezés számtalan előre definiált és saját formával Szinusz függvénnyel vezérelt geometria Gyártásorientált tervezés Beépített szabványos, aktív tűréstáblázatok A modell bármikor átkapcsolható a tűrésmező alsó vagy felső határértékére, illetve a tűrésmező közepére Öröklés építőelem: változáskövető gyártásközi modellek származtatása a gyártási lépésekhez Lemeztervezés magas szinten Rába Futómű Kft. Egybekovácsolt tengelytest, ISUZU projekt A feladat: új konstrukció tervezése egy meglévő átalakításával az ISUZU megbízásából Eredmények Windchill-lel Eredmények Creo-val 15x jobb kifáradási tulajdonság 40 kg tömegcsökkenés Kovácsolási előalakok tervezése 40 óráról 1 órára rövidült 75% időcsökkenés (8 napról 2 napra) a tesztdarab jóváhagyási folyamatában Gazdasági eredmények 50% gyártási költség csökkenés A kategóriás beszállítói státusz az ISUZU-nál 5

6 Creo Parametric összeállítás tervezés Haladó eszközök a csoportmunkához és nagy összeállítások tervezéséhez Hatékony szerelés Intuitív szerelés a CoPilot segítségével Drag & drop technológia Automatikus kényszer felismerés Hatékony kiválasztás: ablakkal, téglatesttel, szabály alapú szűrővel, modellfából Tűrésanalízis Alap tűrés halmozódás analízis Valós statisztikai analízis Teljes kapcsolatban a Creo modellel Creo analízis építőelem, modellel mentés és frissítés Méretek, geometriai tűrések, megjegyzések választhatók a tűrésláncba Teljesítmény fokozás Robbantott ábrák Univerzális nézetkezelő Komplex összeállítások automatikus egyszerűsítése Termékcsaládok kezelése Egyszerűsített megjelenítések Villámgyors betöltés a könnyűsúlyú modellekkel Tervezési zónák Top-down módszer Fájlméret csökkentés 90%-kal a Shrinkwrap eszközzel Csoportmunka Skeleton vázmodellek a kapcsolódó és főméretek rögzítésére A kulcs adatok biztonságos, központi módosítása A tervezési feladatok egyszerű szétosztása A részlettervezők munkája azonnal látszik a felső szinten Referencia vezérlés: a nem kívánt kereszthivatkozások elkerülése ZF HUNGÁRIA Kft. Mechanikus 6 - fokozatú Intenzíven alkalmazzuk a Creo (régebbi nevén a Pro/ ENGINEER) mechanizmus tervezési funkcióit a megfelelő kapcsolási komfort eléréséhez. Az öntvény alkatrészeket öntéskészre tervezzük szerszámtervezés alapú megközelítéssel. A beszállítók munkájának egy részét már a tervezéskor figyelembe vesszük, így alacsonyabb a prototípus költsége. BME FRT csapat 6 FRC03 versenyautó A Creo (régebbi nevén a Pro/ENGINEER) átfogó megoldást nyújt az összes tervezési feladatra. A haladó összeállítási funkciókkal és a Windchilllel szinkronizálni tudtuk a kollégiumban és az otthon dolgozó hallgatók munkáját, a feladatokat úgy tudtuk szétosztani, hogy azok szervesen összeépüljenek. A Formula Racingen bármilyen szoftverrel lehet versenyezni, de ha nyerni akarunk, akkor Creo-ra van szükség.

7 Szerelési folyamat támogatása Alkatrészbe mentett szerelési kényszerek Összeállítási szintek átstruktúrálása Rugalmas elemek rugók, csövek Asszociatív dokumentáció a szerelés minden lépéséhez A szerelési lépéseknél a szükséges erőforrások, eszközök, idők rögzítése Hegesztett összeállítások Hegesztés megadás 3D-s modellen Szabványos szimbólumok rajzokon automatikusan Gyök előkészítés Könnyűsúlyú hegesztés, szimbólikus varrat Technológiai adatok lenyerése Auto Rad Controlle Kft. Szóló, alacsony padlós városi autóbusz A gyártási dokumentáció elsőre pontos. Egyszerűen tudjuk kezelni a nagy összeállításokat. Mintegy 25%-os időmegtakarítást értünk el a projekt során a Creo (régebbi nevén a Pro/ENGINEER) segítségével. Siemens Erőműtechnika Kft. A szűk határidők betartása és a jobb vevői megelégedettség elérése érdekében alapvetővé vált a CAD adatok minőségellenőrzését jelentő Creo (régebbi nevén a Pro/ENGINEER) ModelCheck eljárás alkalmazása. HNS Műszaki Fejlesztő Kft. Tengelyvég csavar tisztító-, mérő-, és anyagmozgató rendszer Az egységeken belüli mozgások, mechanizmusok tervezésében nagy segítség volt a Creo (régebbi nevén a Pro/ENGINEER). A külső tervező céggel való csatlakozási pontok egyeztetése, pontos definiálása és rögzítése nagyban megkönnyítette az anyagáramlás tervezését a tervezési folyamat elején, majd később a helyszíni telepítést. 7

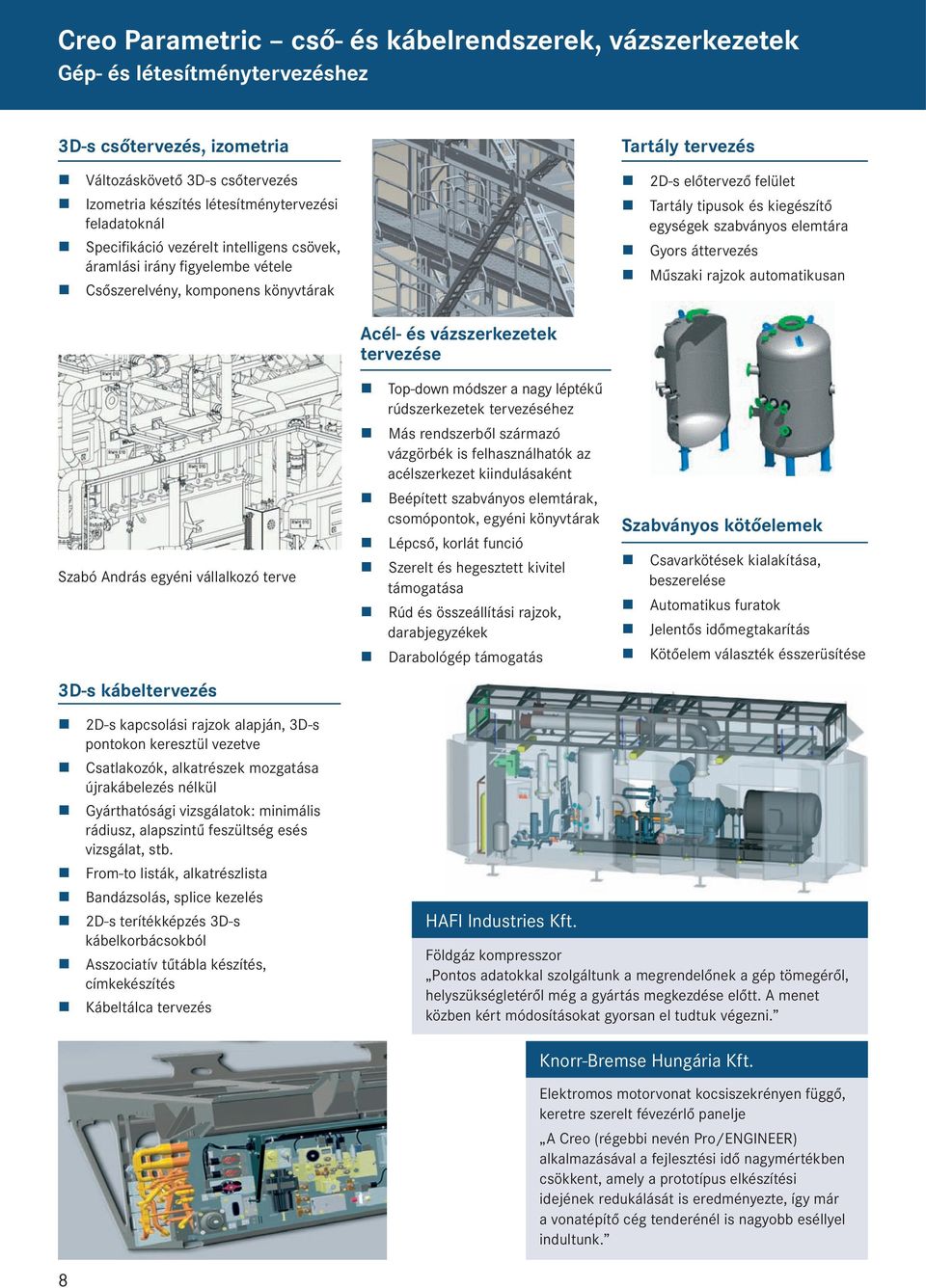

8 Creo Parametric cső- és kábelrendszerek, vázszerkezetek Gép- és létesítménytervezéshez 3D-s csőtervezés, izometria Változáskövető 3D-s csőtervezés Izometria készítés létesítménytervezési feladatoknál Specifikáció vezérelt intelligens csövek, áramlási irány figyelembe vétele Csőszerelvény, komponens könyvtárak Tartály tervezés 2D-s előtervező felület Tartály tipusok és kiegészítő egységek szabványos elemtára Gyors áttervezés Műszaki rajzok automatikusan Szabó András egyéni vállalkozó terve 3D-s kábeltervezés Acél- és vázszerkezetek tervezése Top-down módszer a nagy léptékű rúdszerkezetek tervezéséhez Más rendszerből származó vázgörbék is felhasználhatók az acélszerkezet kiindulásaként Beépített szabványos elemtárak, csomópontok, egyéni könyvtárak Lépcső, korlát funció Szerelt és hegesztett kivitel támogatása Rúd és összeállítási rajzok, darabjegyzékek Darabológép támogatás Szabványos kötőelemek Csavarkötések kialakítása, beszerelése Automatikus furatok Jelentős időmegtakarítás Kötőelem választék ésszerüsítése 2D-s kapcsolási rajzok alapján, 3D-s pontokon keresztül vezetve Csatlakozók, alkatrészek mozgatása újrakábelezés nélkül Gyárthatósági vizsgálatok: minimális rádiusz, alapszintű feszültség esés vizsgálat, stb. From-to listák, alkatrészlista Bandázsolás, splice kezelés 2D-s terítékképzés 3D-s kábelkorbácsokból Asszociatív tűtábla készítés, címkekészítés Kábeltálca tervezés HAFI Industries Kft. Földgáz kompresszor Pontos adatokkal szolgáltunk a megrendelőnek a gép tömegéről, helyszükségletéről még a gyártás megkezdése előtt. A menet közben kért módosításokat gyorsan el tudtuk végezni. Knorr-Bremse Hungária Kft. Elektromos motorvonat kocsiszekrényen függő, keretre szerelt févezérlő panelje A Creo (régebbi nevén Pro/ENGINEER) alkalmazásával a fejlesztési idő nagymértékben csökkent, amely a prototípus elkészítési idejének redukálását is eredményezte, így már a vonatépítő cég tenderénél is nagyobb eséllyel indultunk. 8

9 Creo Parametric import rajzok, modellek újra hasznosítása, standardizálás Adatcsere Kétirányú AutoCAD adatcsere Kétirányú Creo Elements/Direct adatcsere Közvetlen CATIA, NX, Inventor, Solidworks interfészek Adatcsere szabványos formátumokon keresztül: Parasolid, ACIS, STEP, IGES 2D-s és 3D-s pdf export, edrawings Építőelem felismerés Import geometria parametrizálása A mérnöki szándék figyelembe vételével Növesztés, kivágás, lekerekítés, furat, mintázat felismerés S&T Enterprise Library A gyakori kötőelemek, szabványos alkatrészek tárháza Kiaknázza a Creo összes szerelés automatizáló funkcióját Gyorsabb, mint a családtábla és takarékoskodik a memóriával Az alkatrész variációk kezelése egyszerűbb PDM/PLM környezetben, csökken az adatmozgás mennyisége Windchill kompatibilis Gyorsítja a nagy összeállítások kezelését Csökkenti a kereskedelmi és szabványos alkatrészek raktárkészletét Megvéd az adatduplikációtól Natív, könnyen szerkeszthető Creo fájlok 100%-ban testreszabható paraméterek Az alkatrész megnevezések automatikusan jönnek létre Egyszerűen bővíthető saját elemekkel Extrém könnyű használat Import geometria javítás Szerszámtervezők kulcsfontosságú eszköze Automatizált import geometria javítás Hézagok bezárása Érintőlegesség javítás Felületek pótlása Direkt szerkesztés 2D-ből 3D automatizáltan AutoBuildZ 2D-s rajzok újrahasznosítása 3D-s modellépítéshez Profilok tisztítása rajzi hibák kijavítása 2D-s nézetekből 3D generálás prizmatikus alkatrészek esetén Életre kelnek az import modellek Jellemző alkalmazások: formázási ferdeség módosítása ill. végeselemhez modell előkészítés import geometrián, heterogén CAD termékmodell szerkesztése Jellemzően az import modellek felületeinek közvetlen szerkesztéséhez Mozgatás, forgatás, nyújtás, nagyítás stb. Natív, parametrikus Creo modellek esetén is alkalmazható ez a szerkesztési mód Módosítás vonszolással Tetszőlegesen felvehető vezérlő méret import geometrián is, amin keresztül változtatható a modell A Copilot eszköz segítségével közvetlenül szerkeszthetők a kiválasztott felületek Más formátumú 3D-s modellek migrálása asszociatív rajzzal Összekapcsolja az importált 3D-s modelleket a róluk készített import 2D-s rajzzal Automatizáltan újragenerálja a 2D-s nézeteket az import 2D-s rajzi nézetek alapján A modell változásakor a rajz is változik 60-70% időmegtakarítás az újramodellezéshez és újrarajzoláshoz képest Kizárhatók az újramodellezési hibák Egyszerűsödik a PDM rendszerben az adatkezelés Felület eltávolítás Import geometrián lekerekítések, nem kívánt felületek levétele A maradó felületek automatikus összetrimmelése Jellemzően szerszámtervezés és szimuláció esetén a modellek előkészítéséhez Előtte Utána Automatizálás Teljes, kétirányú asszociativitás Makrózás Saját eszköztárak Több elem összevonásával saját felhasználói építőelemek készíthetők Az ismétlódő feladatok programozhatók Alkatrészváltozatok származtatása családtáblával 9

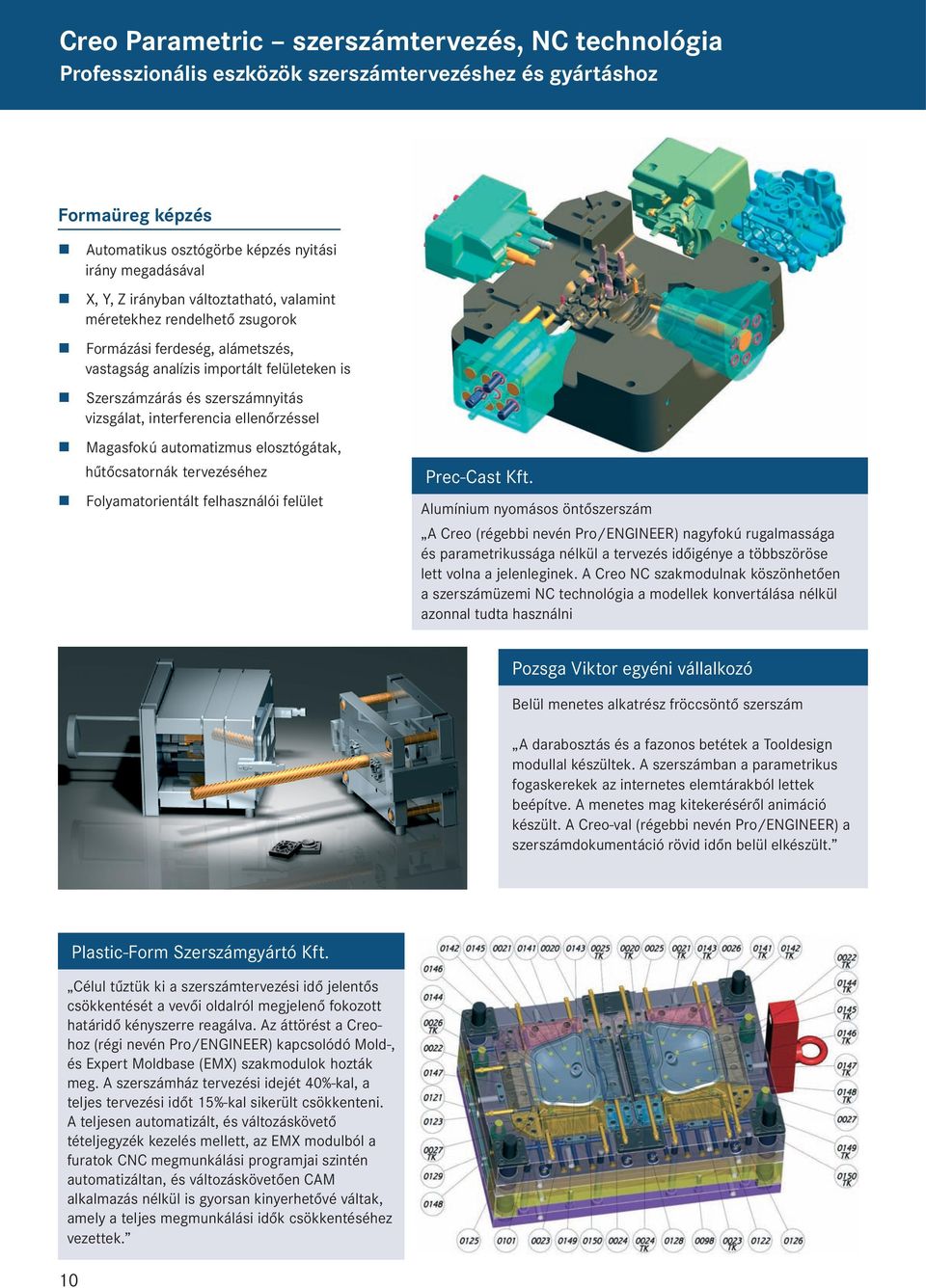

10 Creo Parametric szerszámtervezés, NC technológia Professzionális eszközök szerszámtervezéshez és gyártáshoz Formaüreg képzés Automatikus osztógörbe képzés nyitási irány megadásával X, Y, Z irányban változtatható, valamint méretekhez rendelhető zsugorok Formázási ferdeség, alámetszés, vastagság analízis importált felületeken is Szerszámzárás és szerszámnyitás vizsgálat, interferencia ellenőrzéssel Magasfokú automatizmus elosztógátak, hűtőcsatornák tervezéséhez Folyamatorientált felhasználói felület Prec-Cast Kft. Alumínium nyomásos öntőszerszám A Creo (régebbi nevén Pro/ENGINEER) nagyfokú rugalmassága és parametrikussága nélkül a tervezés időigénye a többszöröse lett volna a jelenleginek. A Creo NC szakmodulnak köszönhetően a szerszámüzemi NC technológia a modellek konvertálása nélkül azonnal tudta használni Pozsga Viktor egyéni vállalkozó Belül menetes alkatrész fröccsöntő szerszám A darabosztás és a fazonos betétek a Tooldesign modullal készültek. A szerszámban a parametrikus fogaskerekek az internetes elemtárakból lettek beépítve. A menetes mag kitekeréséről animáció készült. A Creo-val (régebbi nevén Pro/ENGINEER) a szerszámdokumentáció rövid időn belül elkészült. Célul tűztük ki a szerszámtervezési idő jelentős csökkentését a vevői oldalról megjelenő fokozott határidő kényszerre reagálva. Az áttörést a Creohoz (régi nevén Pro/ENGINEER) kapcsolódó Mold-, és Expert Moldbase (EMX) szakmodulok hozták meg. A szerszámház tervezési idejét 40%-kal, a teljes tervezési időt 15%-kal sikerült csökkenteni. A teljesen automatizált, és változáskövető tételjegyzék kezelés mellett, az EMX modulból a furatok CNC megmunkálási programjai szintén automatizáltan, és változáskövetően CAM alkalmazás nélkül is gyorsan kinyerhetővé váltak, amely a teljes megmunkálási idők csökkentéséhez vezettek. 10 Plastic-Form Szerszámgyártó Kft.

11 Fröccs- és sorozatszerszámház tervezés Szlávich Attila egyéni vállalkozó Lemezalakító sorozatszerszám Tudásbázis alapú tervezés a 2D egyszerűségével 2D-s felületen összeállítható házkonstrukciók, szerszámlapok, vezetőelemek, kilökők, csavarok, csúszkák, hűtés, reteszzár stb., a 3D-s elemek automatikusan készülnek Beépített komponens választék - DME, HASCO, Futaba, EOC, Strack, Pedrotti, Meusburger, National, PCS, Progressive, KLA, Misumi, Rabourdin - metrikus és hüvelykes változatok Intelligens beszerelés: automatikusan létrejönnek a szerszámlapokban a szükséges furatok, menetes furatok, süllyesztések, rugós alátét, stb. Automatikus rajzi dokumentáció, furattábla kezelés NC kódokkal, tételjegyzék szerkesztés Elektróda tervezés Automatizált elektróda elhelyezés megmunkálási zóna szerint Elektróda alaphasáb és tartó adatbázis (pl. Erowa), saját elemekkel bővíthető Ismétlődő feladatok automatizálása: szikratömb beszerelése katalógus alapján, munkafelületek szerkesztése, szikratömb geometria kialakítása Szikraköz létrehozása felületeltolással, vagy pontfelhővel Rajzi dokumentáció és szikratömb megmunkálási tervének automatizált létrehozása Megmunkált területek jelölése Sorozatszerszám specialitások Terítékképzés, a megmunkálási információk felismerése Sávterv létrehozása A hajlítási, vágási és benyomási referenciák könnyen megadhatók a bélyegekhez Anyagkihozatal, anyagköltség automatikus meghatározása Reverse Engineering Pontfelhő beolvasás, Fazetta modellezés, finomítás Görbe- és felületmodellezés Alakfelismerés Gyártható analítikus felületté alakítás NC technológia A termékmodell változásait követő, asszociatív NC technológia HSM marás 5 tengelyig, eszterga megmunkáló központok kezelése, huzalszikra 4 tengelyig, esztergálás 4 tengelyig Gyorsmarás: Z irányú marás, konstans szerszámterhelés, nagysebességű rá- és leállás, NURBS interpoláció, körív illesztés Maradó anyag kezelés, pencil tracing Fúróciklusok, intelligens furatcsoport kezelés Posztprocesszor generátor, kész mintákkal HTML felfogási terv és folyamat dokumentálás Beépített 3D-s szerszámkönyvtár Mérőgépek, lyukasztó-, kivágó-, lemezmegmunkáló gépek kezelése 11

12 Creo Parametric 2D-s, 3D-s rajzkészítés Egyszerű, gyors, hatékony, korszerű 2D-s rajzkészítés Magyar szabványnak megfelelő 2D-s rajzok gyorsan A rendszer alapfilozófiájából következően a modellezés során mindig egyértelműen meghatározott a méretháló. A 2D-s rajzon így már csak meg kell mutatni a méreteket. Ez hatalmas időmegtakarítás más szoftverekhez képest Közvetlenül a 2D-s rajzból is lehet módosítani a modelleket Gyors méret elrendezés csapdavonalakkal Automatikus darabjegyzék és robbantott ábra Szabványos tűréstáblázatok, alak-és helyzettűrés jelölések, bázisok, hegesztés jelölések 3D-s rajzkészítés Új, gyorsan terjedő munkamódszer az ASME Y14.4 szabvány szerint Ott célszerű alkalmazni, ahol teljes a digitális fejlesztés - gyártás láncolat A hagyományos rajzkészítés idejének 30-50%-a is megtakarítható A modellek létrehozása során alkalmazott nézetek, méretek, alak- és helyzettűrések, érdességi jelek stb. megmutatása közvetlenül a 3D-s modell környezetében A rajz teljesen meghatározott és mivel térbeli, egyszerűbben értelmezhető A rajz teljesen egyértelmű, sőt, mivel térbeli, egyszerűbben értelmezhető A 3D-s rajzok a díjmentes Creo View Express segítségével, vagy pdf-be exportálva az Acrobat Readerrel megnyithatók Elektromechanikai tervezés gép és elektronika egysége Teljes eszköztár A legtöbb termék egyszerre tartalmaz mechanikus és elektronikai részeket A Creo képes mindezt együtt kezelni Erőteljes 2D-s diagramm szerkesztési és áramkör szimulációs funkciók 3D-s automatizált kábeltervezés a 2D-s diagrammok alapján Kábelkorbács gyártás tűtábla tervezés Kétirányú kapcsolat a nyáktervező rendszerekkel, a gépészeti és elektronikai tervezés szinkronban tartása Erősáramú kúszóáram, átütés és szigetelés vizsgálat A nyáktervező szoftverek (Mentor, Cadence stb.), valamint az EPLAN erősáramú rendszer adatainak kezelése Windchill segítségével 12 Szinkronban a Creo és a nyáktervezők 77 Elektronika Kft. Vércukor mérő készülék Átütés vizsgálat

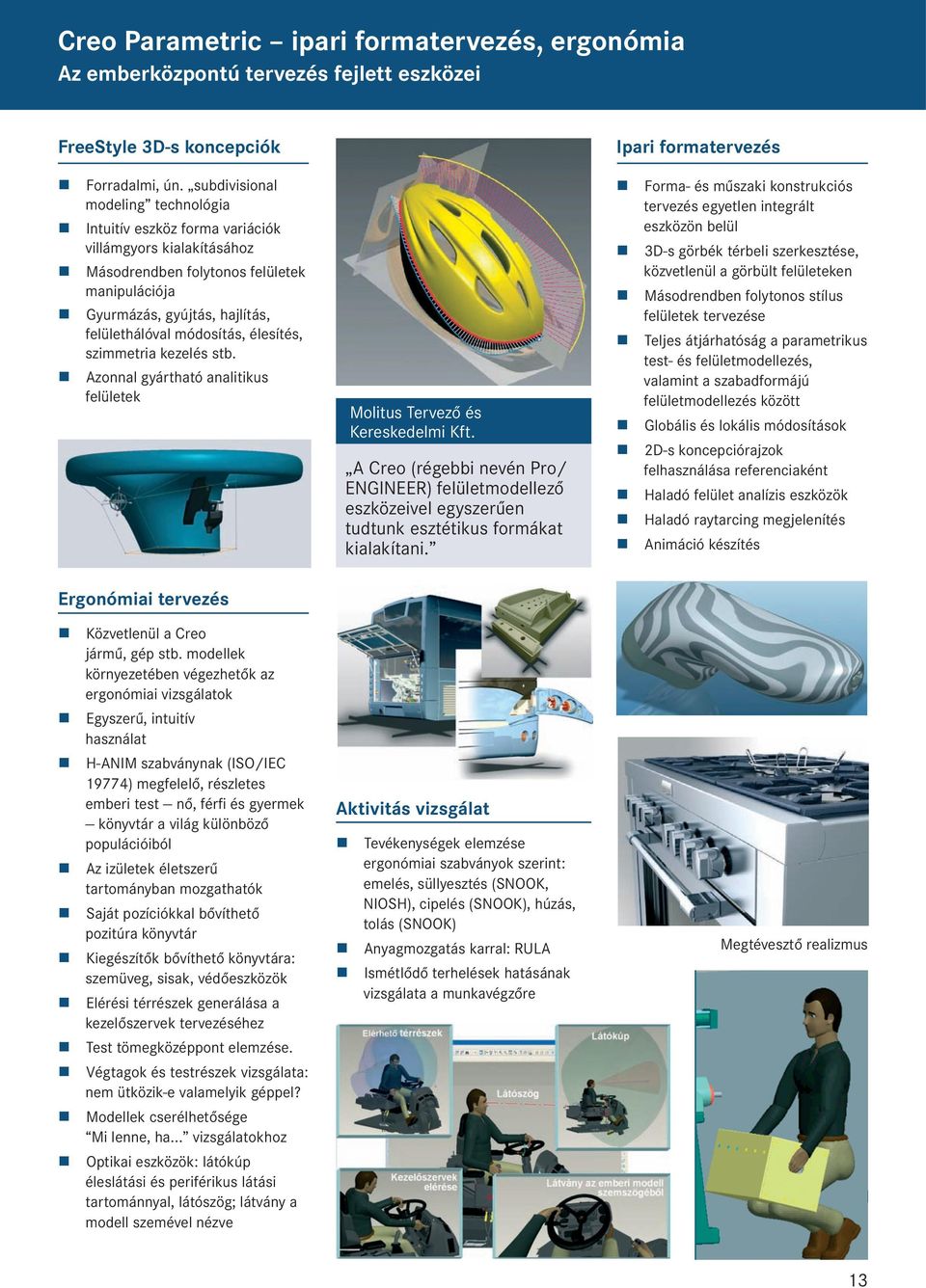

13 Creo Parametric ipari formatervezés, ergonómia Az emberközpontú tervezés fejlett eszközei FreeStyle 3D-s koncepciók Forradalmi, ún. subdivisional modeling technológia Intuitív eszköz forma variációk villámgyors kialakításához Másodrendben folytonos felületek manipulációja Gyurmázás, gyújtás, hajlítás, felülethálóval módosítás, élesítés, szimmetria kezelés stb. Azonnal gyártható analitikus felületek Molitus Tervező és Kereskedelmi Kft. A Creo (régebbi nevén Pro/ ENGINEER) felületmodellező eszközeivel egyszerűen tudtunk esztétikus formákat kialakítani. Ipari formatervezés Forma- és műszaki konstrukciós tervezés egyetlen integrált eszközön belül 3D-s görbék térbeli szerkesztése, közvetlenül a görbült felületeken Másodrendben folytonos stílus felületek tervezése Teljes átjárhatóság a parametrikus test- és felületmodellezés, valamint a szabadformájú felületmodellezés között Globális és lokális módosítások 2D-s koncepciórajzok felhasználása referenciaként Haladó felület analízis eszközök Haladó raytarcing megjelenítés Animáció készítés Ergonómiai tervezés Közvetlenül a Creo jármű, gép stb. modellek környezetében végezhetők az ergonómiai vizsgálatok Egyszerű, intuitív használat H-ANIM szabványnak (ISO/IEC 19774) megfelelő, részletes emberi test nő, férfi és gyermek könyvtár a világ különböző populációiból Az izületek életszerű tartományban mozgathatók Saját pozíciókkal bővíthető pozitúra könyvtár Kiegészítők bővíthető könyvtára: szemüveg, sisak, védőeszközök Elérési térrészek generálása a kezelőszervek tervezéséhez Test tömegközéppont elemzése. Végtagok és testrészek vizsgálata: nem ütközik-e valamelyik géppel? Modellek cserélhetősége Mi lenne, ha... vizsgálatokhoz Optikai eszközök: látókúp éleslátási és periférikus látási tartománnyal, látószög; látvány a modell szemével nézve Aktivitás vizsgálat Tevékenységek elemzése ergonómiai szabványok szerint: emelés, süllyesztés (SNOOK, NIOSH), cipelés (SNOOK), húzás, tolás (SNOOK) Anyagmozgatás karral: RULA Ismétlődő terhelések hatásának vizsgálata a munkavégzőre Megtévesztő realizmus 13

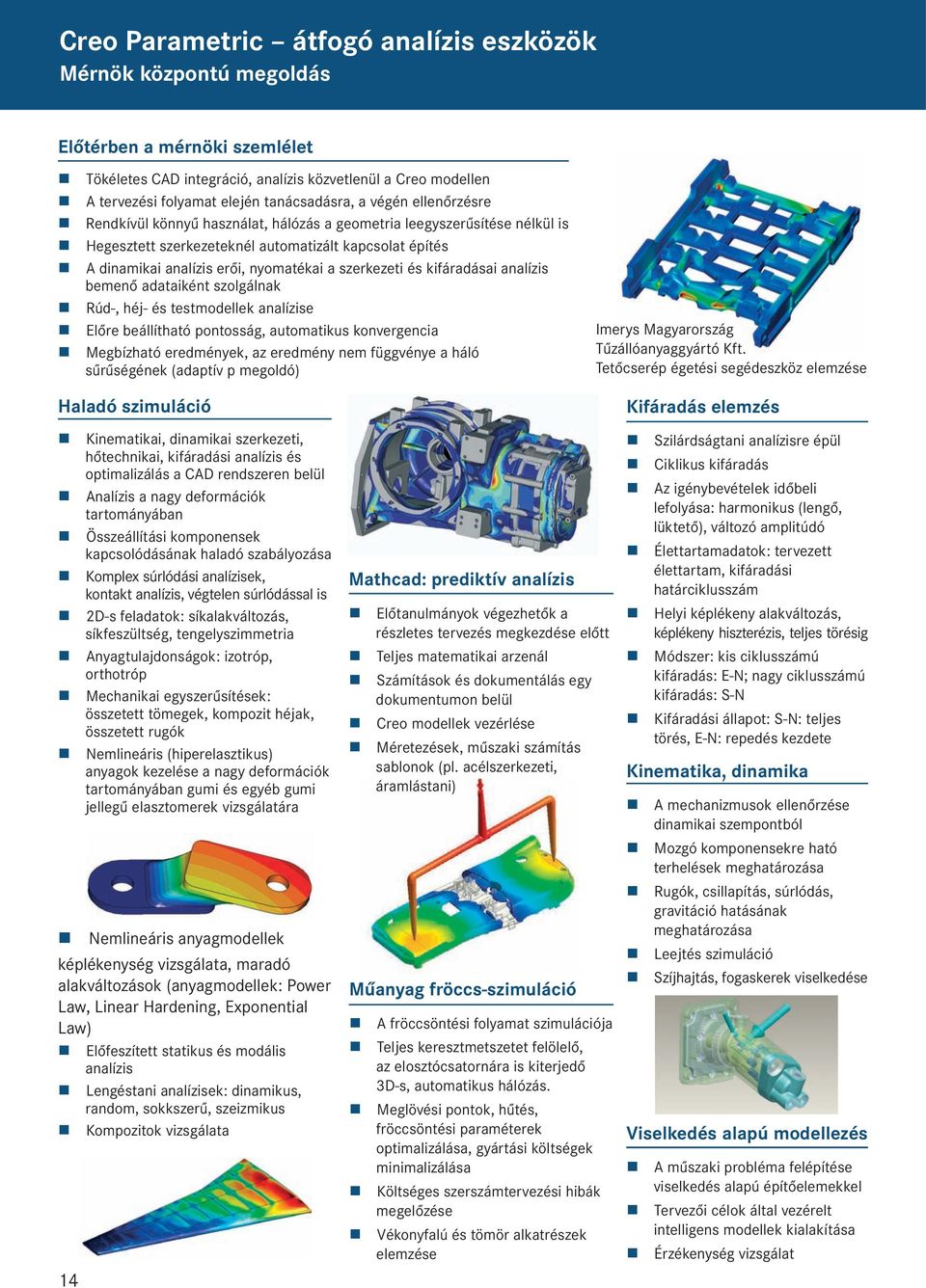

14 Creo Parametric átfogó analízis eszközök Mérnök központú megoldás Előtérben a mérnöki szemlélet Tökéletes CAD integráció, analízis közvetlenül a Creo modellen A tervezési folyamat elején tanácsadásra, a végén ellenőrzésre Rendkívül könnyű használat, hálózás a geometria leegyszerűsítése nélkül is Hegesztett szerkezeteknél automatizált kapcsolat építés A dinamikai analízis erői, nyomatékai a szerkezeti és kifáradásai analízis bemenő adataiként szolgálnak Rúd-, héj- és testmodellek analízise Előre beállítható pontosság, automatikus konvergencia Megbízható eredmények, az eredmény nem függvénye a háló sűrűségének (adaptív p megoldó) Haladó szimuláció Imerys Magyarország Tűzállóanyaggyártó Kft. Tetőcserép égetési segédeszköz elemzése Kifáradás elemzés Kinematikai, dinamikai szerkezeti, hőtechnikai, kifáradási analízis és optimalizálás a CAD rendszeren belül Analízis a nagy deformációk tartományában Összeállítási komponensek kapcsolódásának haladó szabályozása Komplex súrlódási analízisek, kontakt analízis, végtelen súrlódással is 2D-s feladatok: síkalakváltozás, síkfeszültség, tengelyszimmetria Anyagtulajdonságok: izotróp, orthotróp Mechanikai egyszerűsítések: összetett tömegek, kompozit héjak, összetett rugók Nemlineáris (hiperelasztikus) anyagok kezelése a nagy deformációk tartományában gumi és egyéb gumi jellegű elasztomerek vizsgálatára Nemlineáris anyagmodellek képlékenység vizsgálata, maradó alakváltozások (anyagmodellek: Power Law, Linear Hardening, Exponential Law) Előfeszített statikus és modális analízis Lengéstani analízisek: dinamikus, random, sokkszerű, szeizmikus Kompozitok vizsgálata 14 Mathcad: prediktív analízis Előtanulmányok végezhetők a részletes tervezés megkezdése előtt Teljes matematikai arzenál Számítások és dokumentálás egy dokumentumon belül Creo modellek vezérlése Méretezések, műszaki számítás sablonok (pl. acélszerkezeti, áramlástani) Műanyag fröccs-szimuláció A fröccsöntési folyamat szimulációja Teljes keresztmetszetet felölelő, az elosztócsatornára is kiterjedő 3D-s, automatikus hálózás. Meglövési pontok, hűtés, fröccsöntési paraméterek optimalizálása, gyártási költségek minimalizálása Költséges szerszámtervezési hibák megelőzése Vékonyfalú és tömör alkatrészek elemzése Szilárdságtani analízisre épül Ciklikus kifáradás Az igénybevételek időbeli lefolyása: harmonikus (lengő, lüktető), változó amplitúdó Élettartamadatok: tervezett élettartam, kifáradási határciklusszám Helyi képlékeny alakváltozás, képlékeny hiszterézis, teljes törésig Módszer: kis ciklusszámú kifáradás: E-N; nagy ciklusszámú kifáradás: S-N Kifáradási állapot: S-N: teljes törés, E-N: repedés kezdete Kinematika, dinamika A mechanizmusok ellenőrzése dinamikai szempontból Mozgó komponensekre ható terhelések meghatározása Rugók, csillapítás, súrlódás, gravitáció hatásának meghatározása Leejtés szimuláció Szíjhajtás, fogaskerek viselkedése Viselkedés alapú modellezés A műszaki probléma felépítése viselkedés alapú építőelemekkel Tervezői célok által vezérelt intelligens modellek kialakítása Érzékenység vizsgálat

15 Windchill a termékfejlesztő rendszer gerince Adatbázis kezelés, együttműködés, munkafolyamat optimalizálás Creo Parametric minőségellenőrzés és adatvédelem Digitális minőségellenőr A ModelCheck eszközzel beállíthatók a házi tervezési szabványok, előírások. A tervezés során ezeket automatikusan betartatja a rendszer. A szabályok kiadhatók a beszállítóknak, távoli minőségbiztosítás céljából. A multinacionális cégek gyakran előfeltételként szabják a beszállításhoz a szoftver alkalmazását. Ellenőrzés mentéskor, vagy menet közben, nagy mennyiségű meglévő adat esetén batch üzemmódban A tervezői hibák, mulasztások azonnali kiszűrése, kizárása a folyamat elején, a későbbi többlet munka megelőzésére A jó minőségű, karbantartott adatok egyszerűsítik a termékadatbázis kezelést PLM környezetben Alakindexálással megkereshetők hasonló alkatrészek, a felesleges újramodellezés megelőzésére A szellemi tulajdon védelme távolról is A tervező, gyártó cégek szellemi terméke a CAD modellekben, rajzokban ölt testet A cégen belül a Windchill PLM rendszer keretében megoldható az adatok védelme, de mi a helyzet a partnereknek, beszállítóknak kiadott bizalmas adatokkal? Az adatok távoli védelmét szolgálja a Creo Digital Rights Management, ami az Adobe Policy Server-re épül A kiadott adatok megnyitása csak az Adobe szerverével történt kapcsolatfelvétel után lehetséges. A jogosultságokat a szerveren a kiadó fél állítja be, és azokat on-line bármikor megváltoztathatja, vagy visszavonhatja Korlátozható a megnyitás, nyomtatás, mentés, másolás Ha a jogosultság megfelelő, a Creo megnyitja a 3D-s modelleket vagy rajzokat Daimler Smart * A két képen látható jármű illusztráció az adatvédelmi problémához CMEC CitySmart 15

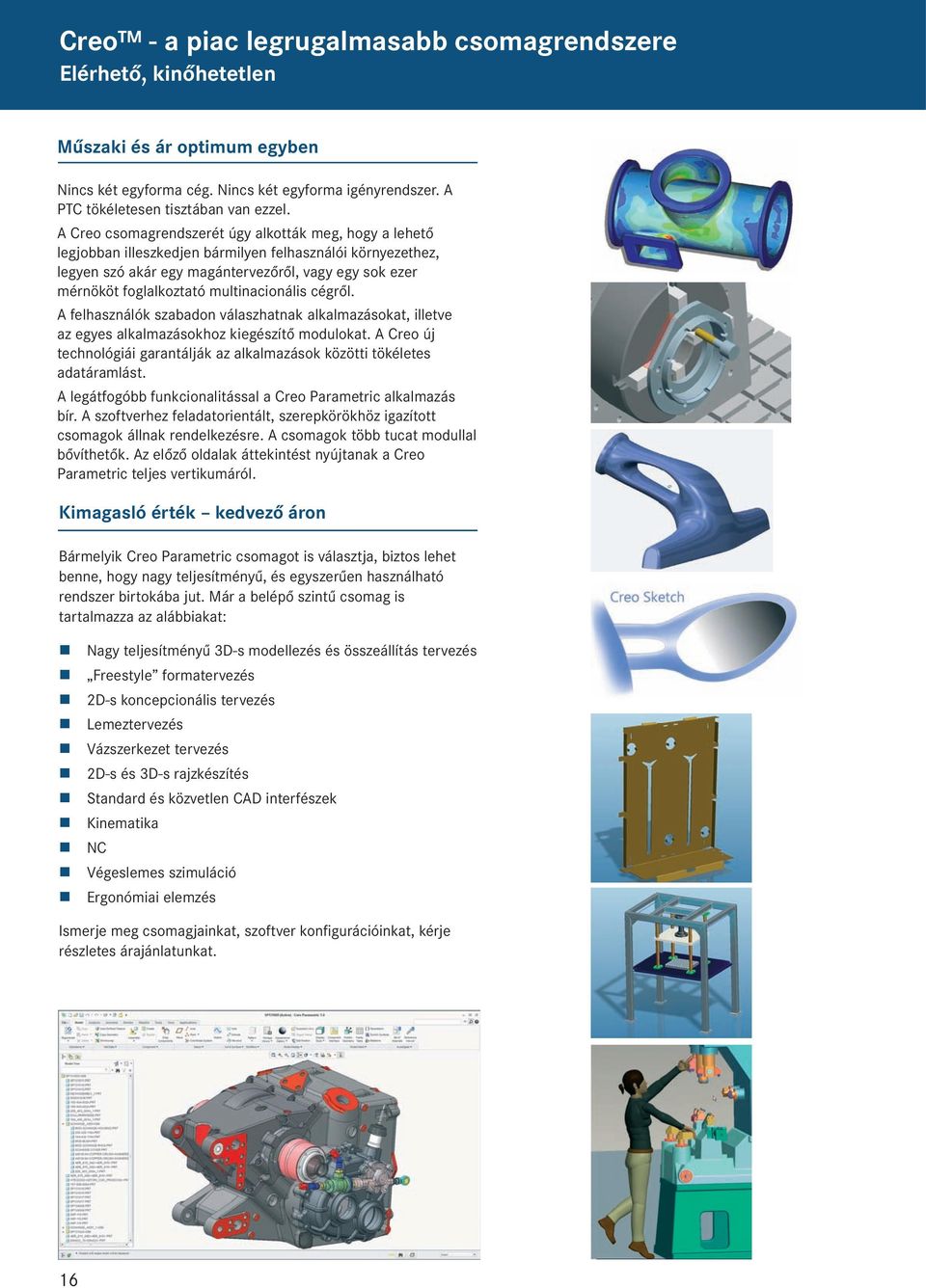

16 Creo - a piac legrugalmasabb csomagrendszere Elérhető, kinőhetetlen Műszaki és ár optimum egyben Nincs két egyforma cég. Nincs két egyforma igényrendszer. A PTC tökéletesen tisztában van ezzel. A Creo csomagrendszerét úgy alkották meg, hogy a lehető legjobban illeszkedjen bármilyen felhasználói környezethez, legyen szó akár egy magántervezőről, vagy egy sok ezer mérnököt foglalkoztató multinacionális cégről. A felhasználók szabadon válaszhatnak alkalmazásokat, illetve az egyes alkalmazásokhoz kiegészítő modulokat. A Creo új technológiái garantálják az alkalmazások közötti tökéletes adatáramlást. A legátfogóbb funkcionalitással a Creo Parametric alkalmazás bír. A szoftverhez feladatorientált, szerepkörökhöz igazított csomagok állnak rendelkezésre. A csomagok több tucat modullal bővíthetők. Az előző oldalak áttekintést nyújtanak a Creo Parametric teljes vertikumáról. Kimagasló érték kedvező áron Bármelyik Creo Parametric csomagot is választja, biztos lehet benne, hogy nagy teljesítményű, és egyszerűen használható rendszer birtokába jut. Már a belépő szintű csomag is tartalmazza az alábbiakat: Nagy teljesítményű 3D-s modellezés és összeállítás tervezés Freestyle formatervezés 2D-s koncepcionális tervezés Lemeztervezés Vázszerkezet tervezés 2D-s és 3D-s rajzkészítés Standard és közvetlen CAD interfészek Kinematika NC Végeslemes szimuláció Ergonómiai elemzés Ismerje meg csomagjainkat, szoftver konfigurációinkat, kérje részletes árajánlatunkat. 16

17 További önálló Creo alkalmazások Áttekintés Creo Direct Gyors és rugalmas 3D-s modellezés a lehető legegyszerűbben Alkalmazásával az olyan alkalmi felhasználók is bevonhatók a 3D-s tervezésbe, akiknek eddig nem volt idejük megtanulni egy komplex rendszert, vagy éppen 2D-ben dolgoztak Ideális projektmérnökök, készüléktervezők, végeselemes szakemberek számára Egyszerű felhasználásra optimalizált kezelőfelület: minimális betanulási idő, azonnali produktivitás Történet nélküli modell építés közvetlen direkt geometriai műveletekkel, függőségek nélkül Intuitív 3D-s szerkesztés a CoPilot segítségével Technológia körutak tehetők a Creo Direct és Creo Parametric modellek között adat és intelligencia vesztés nélkül. A Creo Parametric modellek beolvasásakor és azok szerkesztésekor nem veszik el a modellekbe épített intelligencia. Amint a modell visszakerül a Creo Parametric-be, ott megjelennek az építőelemek és parametrikusan módosíthatók. Egyszerűsíti a munkát heterogén CAD környezetben: az import modellek könyedén újra hasznosíthatók és módosíthatók Creo Simulate A Creo Parametric szerkezeti és hőtani szimulációs moduljai önálló alkalmazásként is elérhetők, a modulokkal megegyező műszaki tartalommal Az önálló alkalmazás a szimulációval fő tevékenységként foglalkozók számára készült Ebben a környezetben csak a szimulációs szolgáltatások látszanak, így egyszerűbb a szoftver alkalmazása A funkciók áttekintő ismertetése a 14. oldalon található Creo Illustrate A CAD adatok újrahasznosításával interaktív 3D-s technikai illusztrációk készíthetők Gépészeti és szerviz darabjegyzék asszociatív megfeleltetése Szerviz alkatrész készletek, csoportok kezelése Automatikus tételszámozás Lépésenkénti szerelési folyamatok készítése, önállóan lejátszható animációba mentése Dinamikus keresztmetszet Az aktuálisan beszerelt tétel vizuális kiemelése Szerelő szerszámok könyvtára: csavarkulcs, csavarhúzó, kalapács stb. Szerelési mozdulatok: csavarozás, kalapálás stb. Az illusztrációs szabványokhoz igazodó, többféle vizuális megjelenés Hatékonyabbá, és pontosabbá teszi a műszaki információs tartalmat Növeli a szerviz hatékonyságot és pontosságot Csökkenti a javítási időket Javítja az oktatás és support hatékonyságát Növeli a vevői elégedettséget S&T Consulting Hungary Kft Budaörs, Kinizsi u. 2/b. Tel.: +36-1/ , fax: +36-1/ cad@snt.hu 17

18 További önálló Creo alkalmazások Áttekintés Creo Layout* Napjainkban jellemzően 2D-s CAD rendszerben történik az előtervezés és egy másik, de már 3D-s ben a részletek kidolgozása A 2D-s rajzok újra modellezése 3D-ben időveszteség és hibaforrás egyben. A Creo Layout megoldja ezt a problémát a 2D és a 3D intelligens összekötésével. A mérnökök könnyedén készíthetnek részletes, beméretezett 2D-s rajzokat, előterveket, majd közvetlenül felhasználhatják azokat a 3D-s modellek megalkotásánál a Creo Parametric-ben 2D-ben mengtervezhetők az összeállítási struktúrák is A 2D-s rajzzal vezérelhetők a 3D-s modellek Az adatok tökéletesen áramlanak a 2D és a 3D között, a tervezői szándék100%-ban megmarad Növeli a részlettervezés hatékonyságát, így csökkenti a fejlesztési időt és költségeket Creo Schematics Kapcsolási rajzok cső- és elektromos rendszerekhez Beépített áramköri szimuláció elektromos vezetékekhez P&iD diagrammok gyors árajánlatadáshoz Hidraulika, pneumatika támogatás 2D-s elektromos, csövezési és fűtéstechnikai szimbólumok A 3D-s kábelkorbácsok és csővezetékek vezérlése és automatizált beszerelése a 2D-s információk alapján Creo Sketch díjmentes Könnyű szabadkézi vázlatkészítés bármilyen eszközzel: ceruza, ecset, festékszóró, vonal vastagítás,...stb Képek/fotók retusálása, javítása Azonnali adatmegosztás -en Koncepcionális variációk gyors kipróbálása, kiváló brainstorming eszköz Standard fájlformátumok kezelése: TIF, BMP, JPG, és PNG A koncepcionális tervek újra felhasználhatók CAD környezetben a vázlat adatok importálásával A nem CAD-felhasználókat bevonja a fejlesztési folyamatba Creo View MCAD Villámgyors és ultra-skálázható gépészeti nézegető megoldás: a díjmentes Express változattól a milliós öszeállítások kezelését támogató 64 bites modulig Kompakt, és pontos fájlok Széles támogatott fájformátum választék: >180 fájltípus Mérés, feliratozás, robbantott ábra, ütközés vizsgálat, animáció Valós idejű keresztmetszet kezelés, a vizuális információk szűrhetők Darabjegyzék kezelés Csökkenti az IT igényeket, egy eszközzel lehet bármilyen típusú adatot megjeleníteni Creo View ECAD Nyomtatott áramkör információk megtekintése és analizálása Gyors objektum elkülönítés, PCB-k vizsgálata, stb. Keresztpróba a kapcsolási rajzról Elhelyezkedési méretek mérése, komponens adatok Nyáktervek feliratozása Elősegíti az ECAD-MCAD együttműködést Csökkenti a fejlesztési költségeket A tervek szemlézési idejét napokról órákra csökkenti 18 * novembertől
