1 U NITIS Rendszerház Zrt. Intelligens megoldások egy kézbô l Termékfejlesztô rendszer Egy platform. Maximális erô. Kis és nagy cégek számára egyaránt.

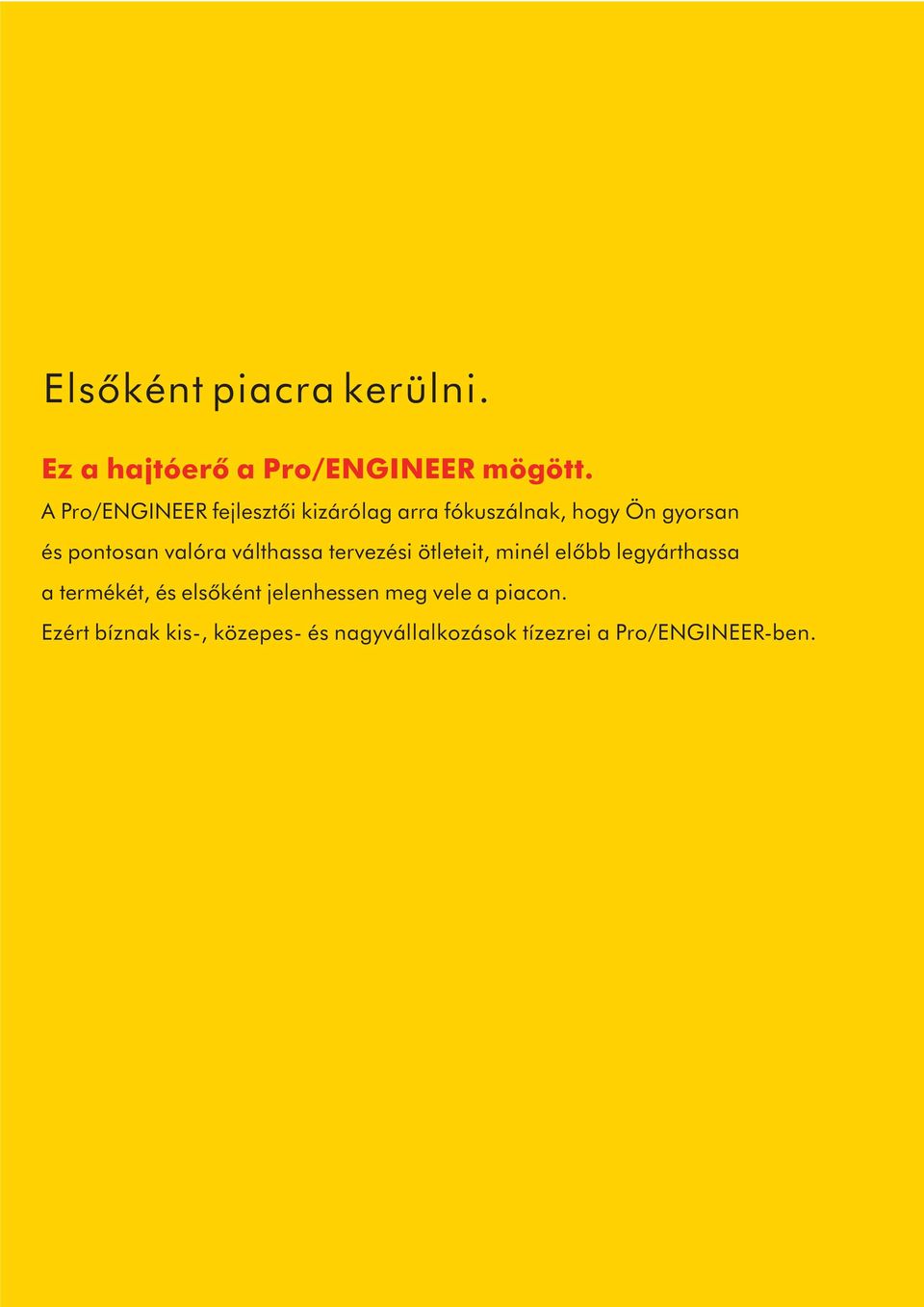

2 Elsôként piacra kerülni. Ez a hajtóerõ a Pro/ENGINEER mögött. A Pro/ENGINEER fejlesztôi kizárólag arra fókuszálnak, hogy Ön gyorsan és pontosan valóra válthassa tervezési ötleteit, minél elõbb legyárthassa a termékét, és elsõként jelenhessen meg vele a piacon. Ezért bíznak kis-, közepes- és nagyvállalkozások tízezrei a Pro/ENGINEER-ben.

3 Pro/ENGINEER tervezõi csomagok Basic csomag ALKATRÉSZ TERVEZÉS A legújabb független benchmark tesztek alapján a Pro/ENGINEER jelentõsen jobban teljesített, mint a konkurens középkategóriás CAD rendszerek. Már a legegyszerûbb alkatrészek modellezése is akár háromszor gyorsabb. A geometria létrehozási tesztekben a Pro/ENGINEER könnyedén kezelte az olyan bonyolult geometriákat is, ahol más kevésbé robusztus rendszerek sikertelenek voltak. ÖSSZEÁLLÍTÁSOK KÉSZÍTÉSE Hosszú ideje vezetõ pozícióban van a komplex összeállítások kezelésében. A Pro/ENGINEER az összeállítás készítés sebességében is felülmúlja a többi CAD rendszert. VÁZLATKÉSZÍTÉS Pro/ENGINEER vázlatkészítõje rengeteg hatékony eszközzel rendelkezik. A megszokott Windows-os grafikus kezelõfelületnek köszönhetõen könnyen tanulható. RAJZKÉSZÍTÉS A Pro/ENGINEER automatizált funkciói, mint például a rajzi sablon könnyûvé teszik a rajzdokumentáció készítést. A rajzkészítés számos feladatában felülmúlja a konkurens rendszereket akár többszörös sebességet nyújtva a rajzi nézetek generálásakor, a darabjegyzék készítésénél vagy a tételszámok elhelyezésekor. ADATCSERE A Pro/ENGINEER gyakorlatilag bármilyen CAD rendszerrel képes kétirányú adatcserére. A más rendszerekbõl importált 2D-s rajzokat automatizáltan konvertálja 3D-s modellekké. A csomagok részletesebb összehasonlítása a hátoldalon.

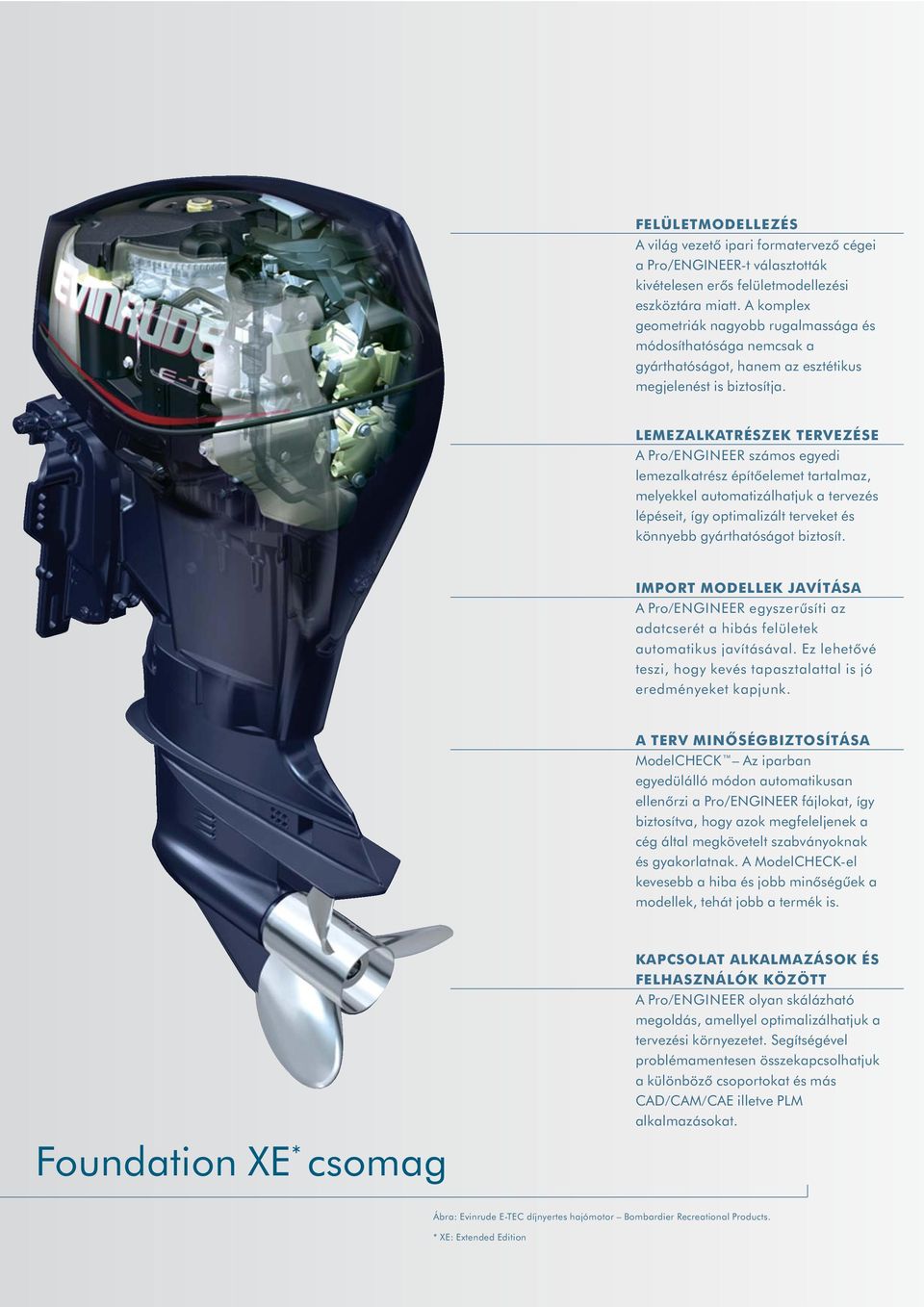

4 FELÜLETMODELLEZÉS A világ vezetõ ipari formatervezõ cégei a Pro/ENGINEER-t választották kivételesen erõs felületmodellezési eszköztára miatt. A komplex geometriák nagyobb rugalmassága és módosíthatósága nemcsak a gyárthatóságot, hanem az esztétikus megjelenést is biztosítja. LEMEZALKATRÉSZEK TERVEZÉSE A Pro/ENGINEER számos egyedi lemezalkatrész építõelemet tartalmaz, melyekkel automatizálhatjuk a tervezés lépéseit, így optimalizált terveket és könnyebb gyárthatóságot biztosít. IMPORT MODELLEK JAVÍTÁSA A Pro/ENGINEER egyszerûsíti az adatcserét a hibás felületek automatikus javításával. Ez lehetõvé teszi, hogy kevés tapasztalattal is jó eredményeket kapjunk. A TERV MINÕSÉGBIZTOSÍTÁSA ModelCHECK Az iparban egyedülálló módon automatikusan ellenõrzi a Pro/ENGINEER fájlokat, így biztosítva, hogy azok megfeleljenek a cég által megkövetelt szabványoknak és gyakorlatnak. A ModelCHECK-el kevesebb a hiba és jobb minõségûek a modellek, tehát jobb a termék is. Foundation XE * csomag KAPCSOLAT ALKALMAZÁSOK ÉS FELHASZNÁLÓK KÖZÖTT A Pro/ENGINEER olyan skálázható megoldás, amellyel optimalizálhatjuk a tervezési környezetet. Segítségével problémamentesen összekapcsolhatjuk a különbözõ csoportokat és más CAD/CAM/CAE illetve PLM alkalmazásokat. Ábra: Evinrude E-TEC díjnyertes hajómotor Bombardier Recreational Products. * XE: Extended Edition

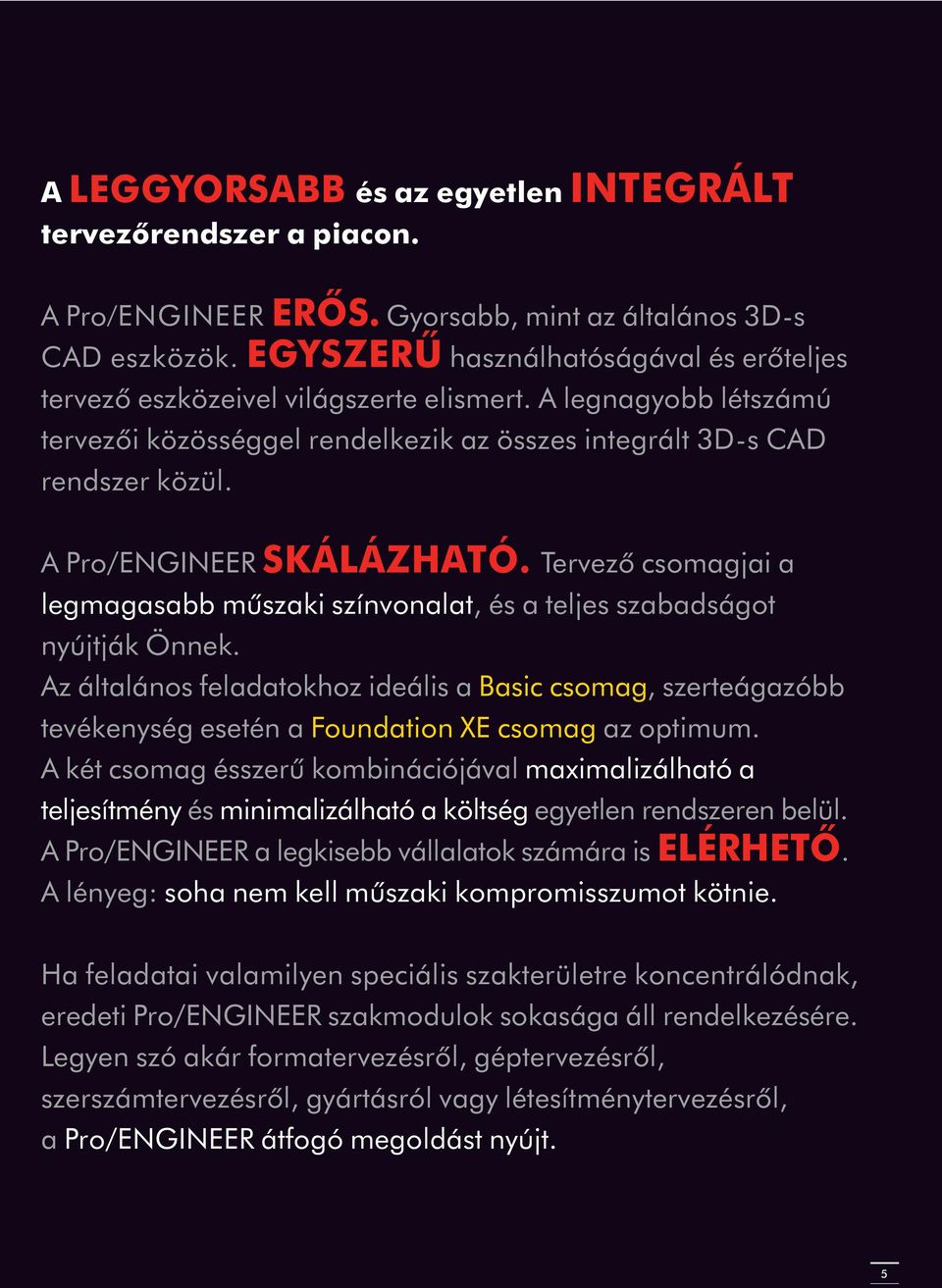

5 A LEGGYORSABB és az egyetlen INTEGRÁLT tervezõrendszer a piacon. A Pro/ENGINEER ERÔS. Gyorsabb, mint az általános 3D-s CAD eszközök. EGYSZERÛ használhatóságával és erõteljes tervezõ eszközeivel világszerte elismert. A legnagyobb létszámú tervezõi közösséggel rendelkezik az összes integrált 3D-s CAD rendszer közül. A Pro/ENGINEER SKÁLÁZHATÓ. Tervezõ csomagjai a legmagasabb mûszaki színvonalat, és a teljes szabadságot nyújtják Önnek. Az általános feladatokhoz ideális a Basic csomag, szerteágazóbb tevékenység esetén a Foundation XE csomag az optimum. A két csomag ésszerû kombinációjával maximalizálható a teljesítmény és minimalizálható a költség egyetlen rendszeren belül. A Pro/ENGINEER a legkisebb vállalatok számára is ELÉRHETÔ. A lényeg: soha nem kell mûszaki kompromisszumot kötnie. Ha feladatai valamilyen speciális szakterületre koncentrálódnak, eredeti Pro/ENGINEER szakmodulok sokasága áll rendelkezésére. Legyen szó akár formatervezésrõl, géptervezésrõl, szerszámtervezésrõl, gyártásról vagy létesítménytervezésrõl, a Pro/ENGINEER átfogó megoldást nyújt. 5

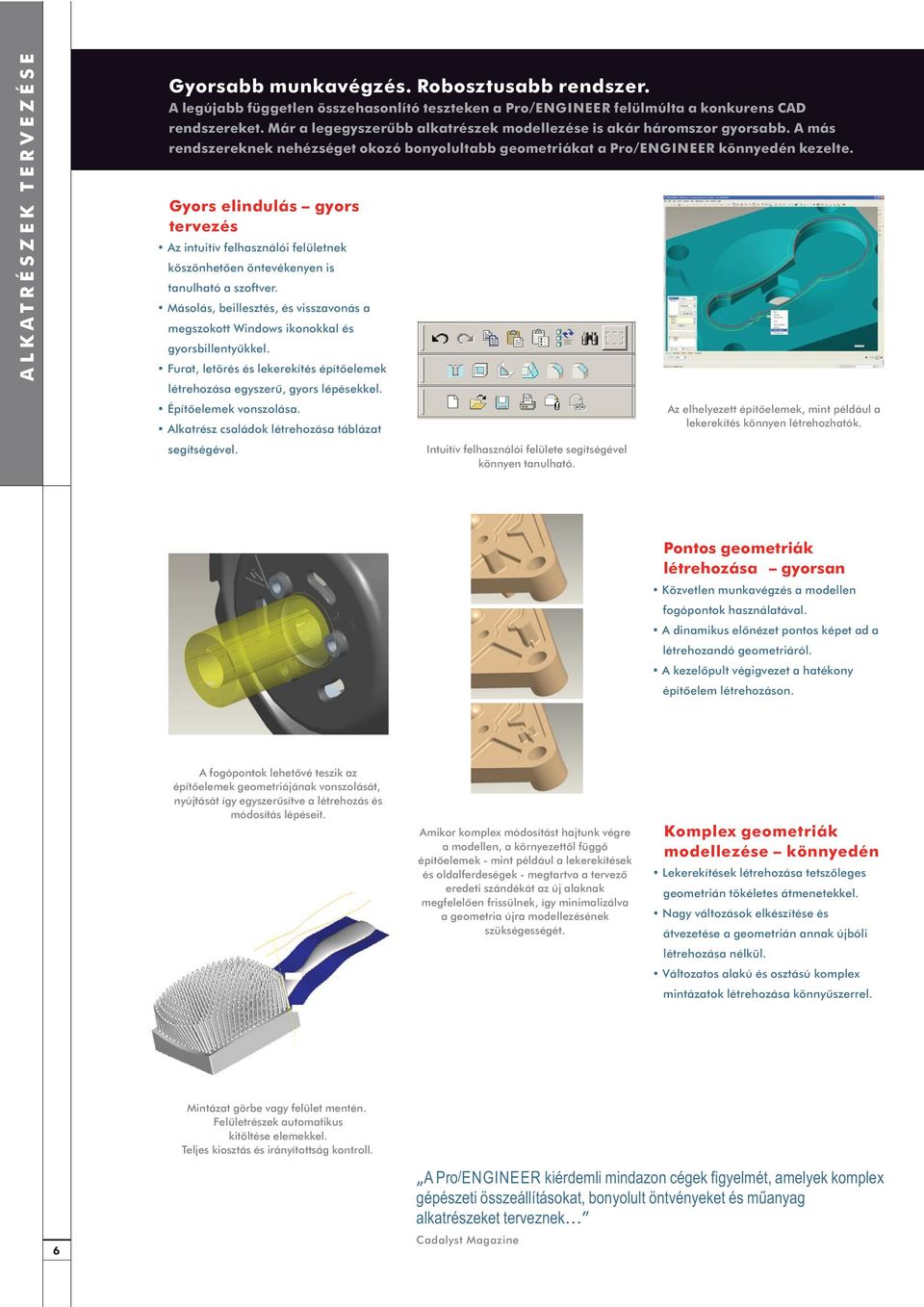

6 ALKATRÉSZEK TERVEZÉSE Gyorsabb munkavégzés. Robosztusabb rendszer. A legújabb független összehasonlító teszteken a Pro/ENGINEER felülmúlta a konkurens CAD rendszereket. Már a legegyszerûbb alkatrészek modellezése is akár háromszor gyorsabb. A más rendszereknek nehézséget okozó bonyolultabb geometriákat a Pro/ENGINEER könnyedén kezelte. Gyors elindulás gyors tervezés Az intuitív felhasználói felületnek köszönhetõen öntevékenyen is tanulható a szoftver. Másolás, beillesztés, és visszavonás a megszokott Windows ikonokkal és gyorsbillentyûkkel. Furat, letörés és lekerekítés építõelemek létrehozása egyszerû, gyors lépésekkel. Építõelemek vonszolása. Alkatrész családok létrehozása táblázat segítségével. Intuitív felhasználói felülete segítségével könnyen tanulható. Az elhelyezett építõelemek, mint például a lekerekítés könnyen létrehozhatók. Pontos geometriák létrehozása gyorsan Közvetlen munkavégzés a modellen fogópontok használatával. A dinamikus elõnézet pontos képet ad a létrehozandó geometriáról. A kezelõpult végigvezet a hatékony építõelem létrehozáson. A fogópontok lehetõvé teszik az építõelemek geometriájának vonszolását, nyújtását így egyszerûsítve a létrehozás és módosítás lépéseit. Amikor komplex módosítást hajtunk végre a modellen, a környezettôl függõ építõelemek - mint például a lekerekítések és oldalferdeségek - megtartva a tervezõ eredeti szándékát az új alaknak megfelelõen frissülnek, így minimalizálva a geometria újra modellezésének szükségességét. Komplex geometriák modellezése könnyedén Lekerekítések létrehozása tetszõleges geometrián tökéletes átmenetekkel. Nagy változások elkészítése és átvezetése a geometrián annak újbóli létrehozása nélkül. Változatos alakú és osztású komplex mintázatok létrehozása könnyûszerrel. Mintázat görbe vagy felület mentén. Felületrészek automatikus kitöltése elemekkel. Teljes kiosztás és irányítottság kontroll. 6 A Pro/ENGINEER kiérdemli mindazon cégek figyelmét, amelyek komplex gépészeti összeállításokat, bonyolult öntvényeket és műanyag alkatrészeket terveznek Cadalyst Magazine

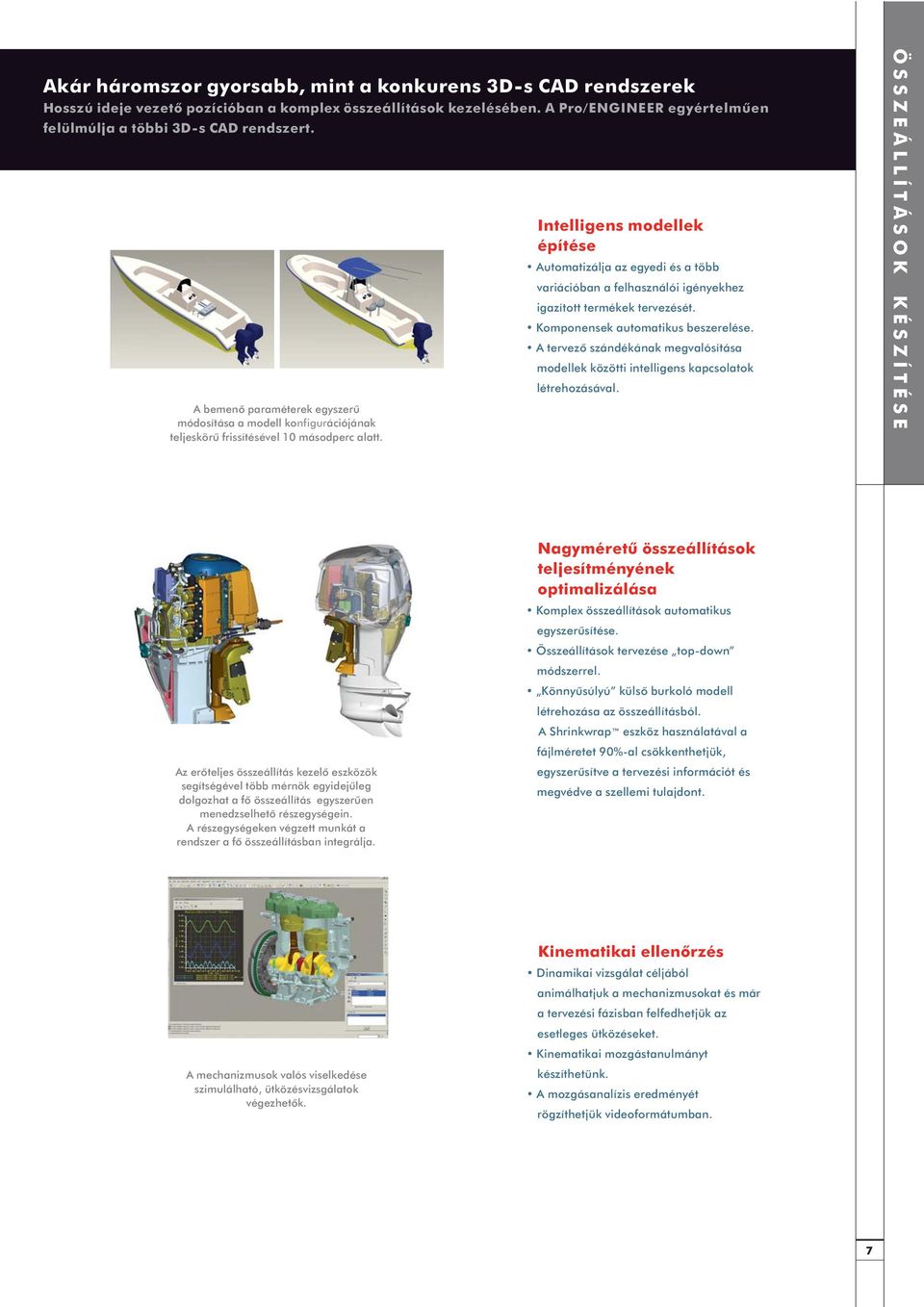

7 Akár háromszor gyorsabb, mint a konkurens 3D-s CAD rendszerek Hosszú ideje vezetõ pozícióban a komplex összeállítások kezelésében. A Pro/ENGINEER egyértelmûen felülmúlja a többi 3D-s CAD rendszert. A bemenõ paraméterek egyszerû módosítása a modell konfigurációjának teljeskörû frissítésével 10 másodperc alatt. Intelligens modellek építése Automatizálja az egyedi és a több variációban a felhasználói igényekhez igazított termékek tervezését. Komponensek automatikus beszerelése. A tervezõ szándékának megvalósítása modellek közötti intelligens kapcsolatok létrehozásával. ÖSSZEÁLLÍTÁSOK KÉSZÍTÉSE Az erõteljes összeállítás kezelõ eszközök segítségével több mérnök egyidejûleg dolgozhat a fõ összeállítás egyszerûen menedzselhetõ részegységein. A részegységeken végzett munkát a rendszer a fõ összeállításban integrálja. Nagyméretû összeállítások teljesítményének optimalizálása Komplex összeállítások automatikus egyszerûsítése. Összeállítások tervezése top-down módszerrel. Könnyûsúlyú külsõ burkoló modell létrehozása az összeállításból. A Shrinkwrap eszköz használatával a fájlméretet 90%-al csökkenthetjük, egyszerûsítve a tervezési információt és megvédve a szellemi tulajdont. A mechanizmusok valós viselkedése szimulálható, ütközésvizsgálatok végezhetõk. Kinematikai ellenõrzés Dinamikai vizsgálat céljából animálhatjuk a mechanizmusokat és már a tervezési fázisban felfedhetjük az esetleges ütközéseket. Kinematikai mozgástanulmányt készíthetünk. A mozgásanalízis eredményét rögzíthetjük videoformátumban. 7

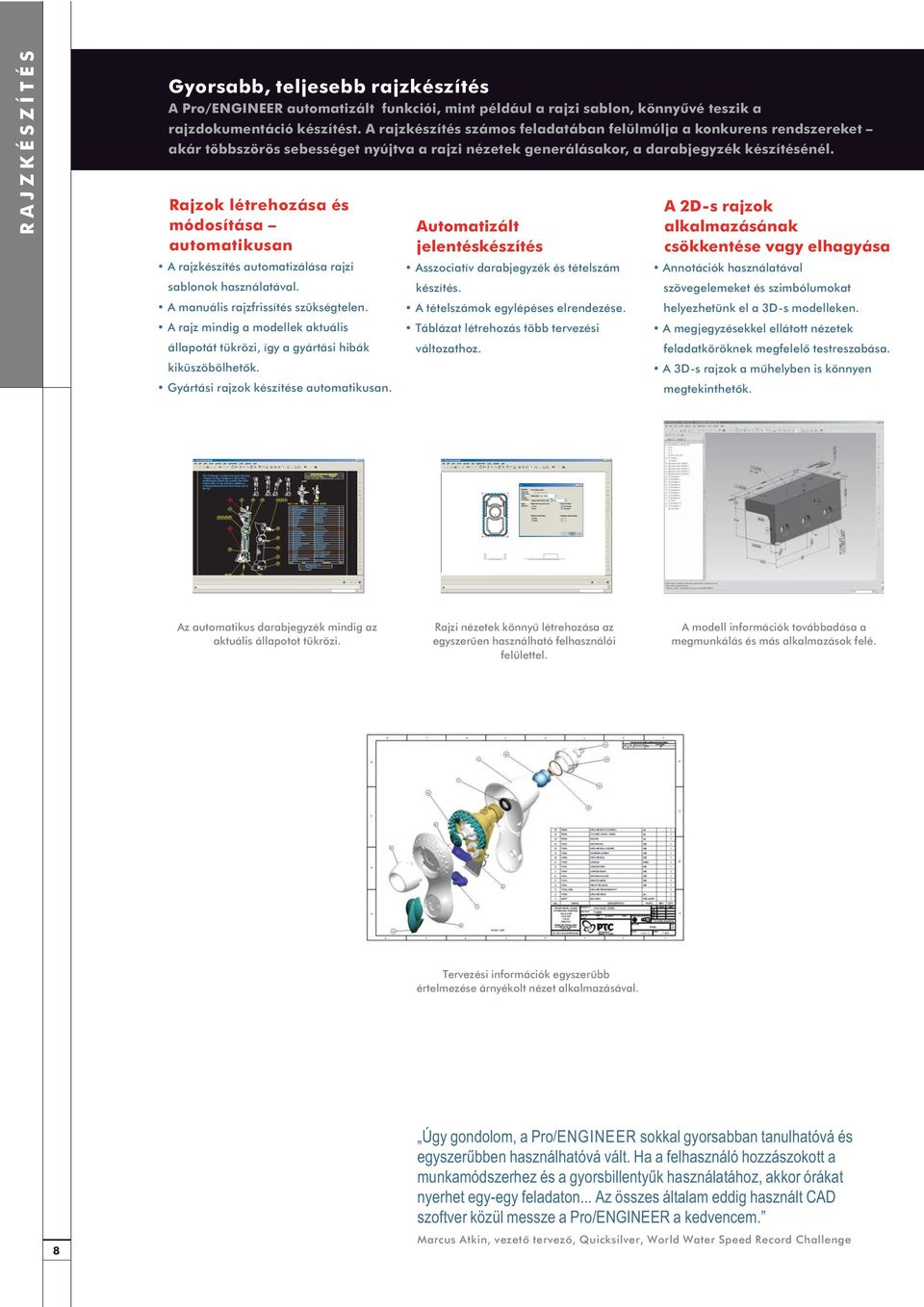

8 RAJZKÉSZÍTÉS Gyorsabb, teljesebb rajzkészítés A Pro/ENGINEER automatizált funkciói, mint például a rajzi sablon, könnyûvé teszik a rajzdokumentáció készítést. A rajzkészítés számos feladatában felülmúlja a konkurens rendszereket akár többszörös sebességet nyújtva a rajzi nézetek generálásakor, a darabjegyzék készítésénél. Rajzok létrehozása és módosítása automatikusan A rajzkészítés automatizálása rajzi sablonok használatával. A manuális rajzfrissítés szükségtelen. A rajz mindig a modellek aktuális állapotát tükrözi, így a gyártási hibák kiküszöbölhetõk. Gyártási rajzok készítése automatikusan. Automatizált jelentéskészítés Asszociatív darabjegyzék és tételszám készítés. A tételszámok egylépéses elrendezése. Táblázat létrehozás több tervezési változathoz. A 2D-s rajzok alkalmazásának csökkentése vagy elhagyása Annotációk használatával szövegelemeket és szimbólumokat helyezhetünk el a 3D-s modelleken. A megjegyzésekkel ellátott nézetek feladatköröknek megfelelõ testreszabása. A 3D-s rajzok a mûhelyben is könnyen megtekinthetõk. Az automatikus darabjegyzék mindig az aktuális állapotot tükrözi. Rajzi nézetek könnyû létrehozása az egyszerûen használható felhasználói felülettel. A modell információk továbbadása a megmunkálás és más alkalmazások felé. Tervezési információk egyszerûbb értelmezése árnyékolt nézet alkalmazásával. 8 Úgy gondolom, a Pro/ENGINEER sokkal gyorsabban tanulhatóvá és egyszerűbben használhatóvá vált. Ha a felhasználó hozzászokott a munkamódszerhez és a gyorsbillentyűk használatához, akkor órákat nyerhet egy-egy feladaton... Az összes általam eddig használt CAD szoftver közül messze a Pro/ENGINEER a kedvencem. Marcus Atkin, vezetõ tervezõ, Quicksilver, World Water Speed Record Challenge

9 Még könnyebben használható A Pro/ENGINEER vázlatkészítõje rengeteg hatékony eszközzel rendelkezik. A megszokott Windows grafikus kezelõfelületnek köszönhetõen a kezdô és a haladó felhasználók egyaránt könnyen használhatják. Az eszközök használatának gyors elsajátítása Munkavégzés megszokott eszközökkel, például: tükrözés, visszavonás/ismét, másolás és beillesztés. Az elemek könnyû módosítása vonszolással. Szövegek létrehozása különféle betûtípusokkal. A tervezõ szándékának megfogalmazása a vázlatokban Automatikus méretezés és kényszerezés a vázolás során. Érintõlegesség, merõlegesség, egyenlõ rádiusz és további kényszerek elhelyezése. Intelligens vázlatok használata a könnyû módosításhoz, a megfogalmazott célok megtartása mellett. Komplex alakzatok és görbék létrehozása Görbék módosítása kontrollpontok segítségével. A analízisek megjelenítése a szplájn görbületének vizsgálatához. A szplájngörbék automatikus simítása. A szplájngörbe koordinátáinak importálása a külsô fájlból. VÁZLATKÉSZÍTÉS 6.00 T R 1 T H R 1 T 1.28 T 4.28 A Windows stílusú ikonok és egyszerû grafikus kezelõfelület könnyen tanulhatóvá teszik a Pro/ENGINEER-t. A paletta a gyakori, összetett vázlatok kezelését gyorsítja. A vázlatvonalak összefüggéseit, mint például az érintõlegesség, szimmetria és más kényszereket a rendszer felismeri és megtartja a módosítások végrehajtása során. Komplex vázlatok létrehozása kontrollpontokkal vezérelt szplájngörbék használatával. ModelCHECK: a mérnöki helyesírás-ellenõrzõ ModelCHECK - Az iparban egydülálló módon automatikusan ellenõrzi a Pro/ENGINEER fájlokat így biztosítva, hogy azok megfeleljenek a cég által megkövetelt szabványoknak és bevált módszereknek. A ModelCHECK-kel kevesebb a hiba és jobb minõségûek, egyszerûbben újrahasznosíthatók a modellek, tehát jobb a termék is. Az ismétlõdõ alkatrészek újra modellezésének elkerülése alak indexálással. Minõségellenõrzés, szabványok betartatása, a gyárthatóság biztosítása A problémák felderítése a gyártásba kerülés elõtt. A vállalati elõírások és szabványok betartatása. A tervek újrahasznosítása a haladó keresési eszközök seítségével. Alaki öszehasonlítás több mint alkatrésszel három másodperc alatt. A TERV MINÕSÉGBIZTOSÍTÁSA 9

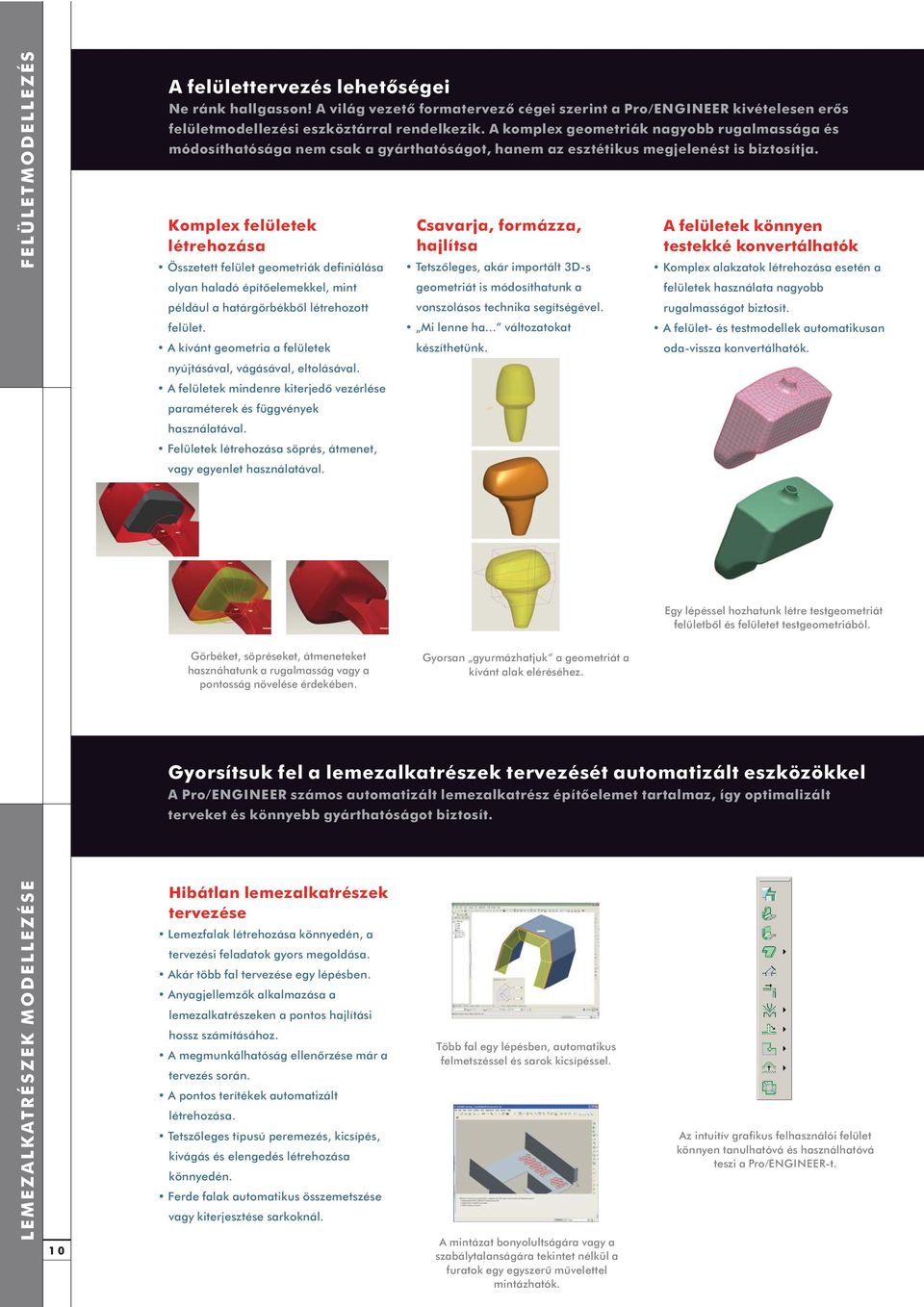

10 FELÜLETMODELLEZÉS A felülettervezés lehetõségei Ne ránk hallgasson! A világ vezetõ formatervezõ cégei szerint a Pro/ENGINEER kivételesen erõs felületmodellezési eszköztárral rendelkezik. A komplex geometriák nagyobb rugalmassága és módosíthatósága nem csak a gyárthatóságot, hanem az esztétikus megjelenést is biztosítja. Komplex felületek létrehozása Összetett felület geometriák definiálása olyan haladó építõelemekkel, mint például a határgörbékbõl létrehozott felület. A kívánt geometria a felületek nyújtásával, vágásával, eltolásával. A felületek mindenre kiterjedõ vezérlése paraméterek és függvények használatával. Felületek létrehozása söprés, átmenet, vagy egyenlet használatával. Csavarja, formázza, hajlítsa Tetszõleges, akár importált 3D-s geometriát is módosíthatunk a vonszolásos technika segítségével. Mi lenne ha... változatokat készíthetünk. A felületek könnyen testekké konvertálhatók Komplex alakzatok létrehozása esetén a felületek használata nagyobb rugalmasságot biztosít. A felület- és testmodellek automatikusan oda-vissza konvertálhatók. Egy lépéssel hozhatunk létre testgeometriát felületbõl és felületet testgeometriából. Görbéket, söpréseket, átmeneteket hasznáhatunk a rugalmasság vagy a pontosság növelése érdekében. Gyorsan gyurmázhatjuk a geometriát a kívánt alak eléréséhez. Gyorsítsuk fel a lemezalkatrészek tervezését automatizált eszközökkel A Pro/ENGINEER számos automatizált lemezalkatrész építõelemet tartalmaz, így optimalizált terveket és könnyebb gyárthatóságot biztosít. LEMEZALKATRÉSZEK MODELLEZÉSE 10 Hibátlan lemezalkatrészek tervezése Lemezfalak létrehozása könnyedén, a tervezési feladatok gyors megoldása. Akár több fal tervezése egy lépésben. Anyagjellemzõk alkalmazása a lemezalkatrészeken a pontos hajlítási hossz számításához. A megmunkálhatóság ellenõrzése már a tervezés során. A pontos terítékek automatizált létrehozása. Tetszõleges típusú peremezés, kicsípés, kivágás és elengedés létrehozása könnyedén. Ferde falak automatikus összemetszése vagy kiterjesztése sarkoknál. Több fal egy lépésben, automatikus felmetszéssel és sarok kicsípéssel. A mintázat bonyolultságára vagy a szabálytalanságára tekintet nélkül a furatok egy egyszerû mûvelettel mintázhatók. Az intuitív grafikus felhasználói felület könnyen tanulhatóvá és használhatóvá teszi a Pro/ENGINEER-t.

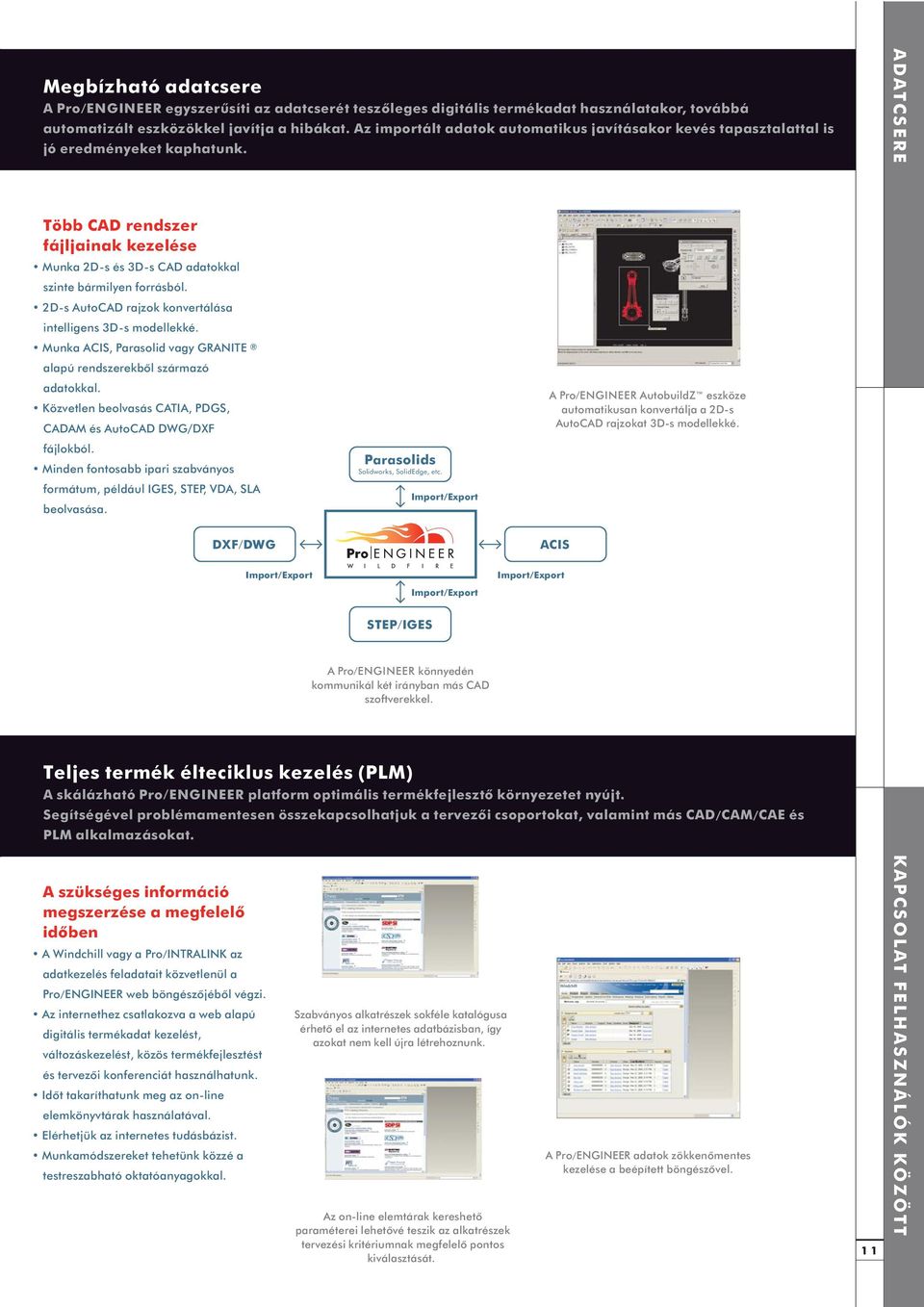

11 Megbízható adatcsere A Pro/ENGINEER egyszerûsíti az adatcserét teszõleges digitális termékadat használatakor, továbbá automatizált eszközökkel javítja a hibákat. Az importált adatok automatikus javításakor kevés tapasztalattal is jó eredményeket kaphatunk. ADATCSERE Több CAD rendszer fájljainak kezelése Munka 2D-s és 3D-s CAD adatokkal szinte bármilyen forrásból. 2D-s AutoCAD rajzok konvertálása intelligens 3D-s modellekké. Munka ACIS, Parasolid vagy GRANITE alapú rendszerekbõl származó adatokkal. Közvetlen beolvasás CATIA, PDGS, CADAM és AutoCAD DWG/DXF fájlokból. Minden fontosabb ipari szabványos formátum, például IGES, STEP, VDA, SLA beolvasása. Parasolids Solidworks, SolidEdge, etc. Import/Export A Pro/ENGINEER AutobuildZ eszköze automatikusan konvertálja a 2D-s AutoCAD rajzokat 3D-s modellekké. DXF/DWG ACIS Import/Export Import/Export Import/Export STEP/IGES A Pro/ENGINEER könnyedén kommunikál két irányban más CAD szoftverekkel. Teljes termék élteciklus kezelés (PLM) A skálázható Pro/ENGINEER platform optimális termékfejlesztõ környezetet nyújt. Segítségével problémamentesen összekapcsolhatjuk a tervezõi csoportokat, valamint más CAD/CAM/CAE és PLM alkalmazásokat. A szükséges információ megszerzése a megfelelõ idõben A Windchill vagy a Pro/INTRALINK az adatkezelés feladatait közvetlenül a Pro/ENGINEER web böngészõjébõl végzi. Az internethez csatlakozva a web alapú digitális termékadat kezelést, változáskezelést, közös termékfejlesztést és tervezõi konferenciát használhatunk. Idõt takaríthatunk meg az on-line elemkönyvtárak használatával. Elérhetjük az internetes tudásbázist. Munkamódszereket tehetünk közzé a testreszabható oktatóanyagokkal. Szabványos alkatrészek sokféle katalógusa érhetõ el az internetes adatbázisban, így azokat nem kell újra létrehoznunk. Az on-line elemtárak kereshetõ paraméterei lehetõvé teszik az alkatrészek tervezési kritériumnak megfelelõ pontos kiválasztását. A Pro/ENGINEER adatok zökkenõmentes kezelése a beépített böngészõvel. 11 KAPCSOLAT FELHASZNÁLÓK KÖZÖTT

12 Akár jól meghatározott problémákkal szembesül, akár napról-napra változó kihívásokkal áll szemben, a Pro/ENGINEER Basic és a Foundation XE csomag rugalmasan alkalmazkodik bármely feladathoz. A Pro/ENGINEER egy átfogó termékfejlesztõ környezet, amely az Ön személyre szabott igényei szerint skálázható széleskörû eszközökkel az elérhetõ legjobb termelékenységért. Ha NC program készítésére, ipari formatervezésre, szerkezeti analízisre, szerszámtervezésre vagy más speciális eszközökre van szüksége, a Pro/ENGINEER tervezôi csomagok mellett a PTC teljes palettát kínál opcionális modulokból, melyeket a termékfejlesztés egyes területeire fókuszálva állítottak össze. A következõ áttekintés az eredeti Pro/ENGINEER szakmodulok meggyõzõ képességeit mutatja be. A Pro/ENGINEER bármilyen szakirányba kiterjeszthetõ. Átfogó rendszer részmegoldások helyett. 12

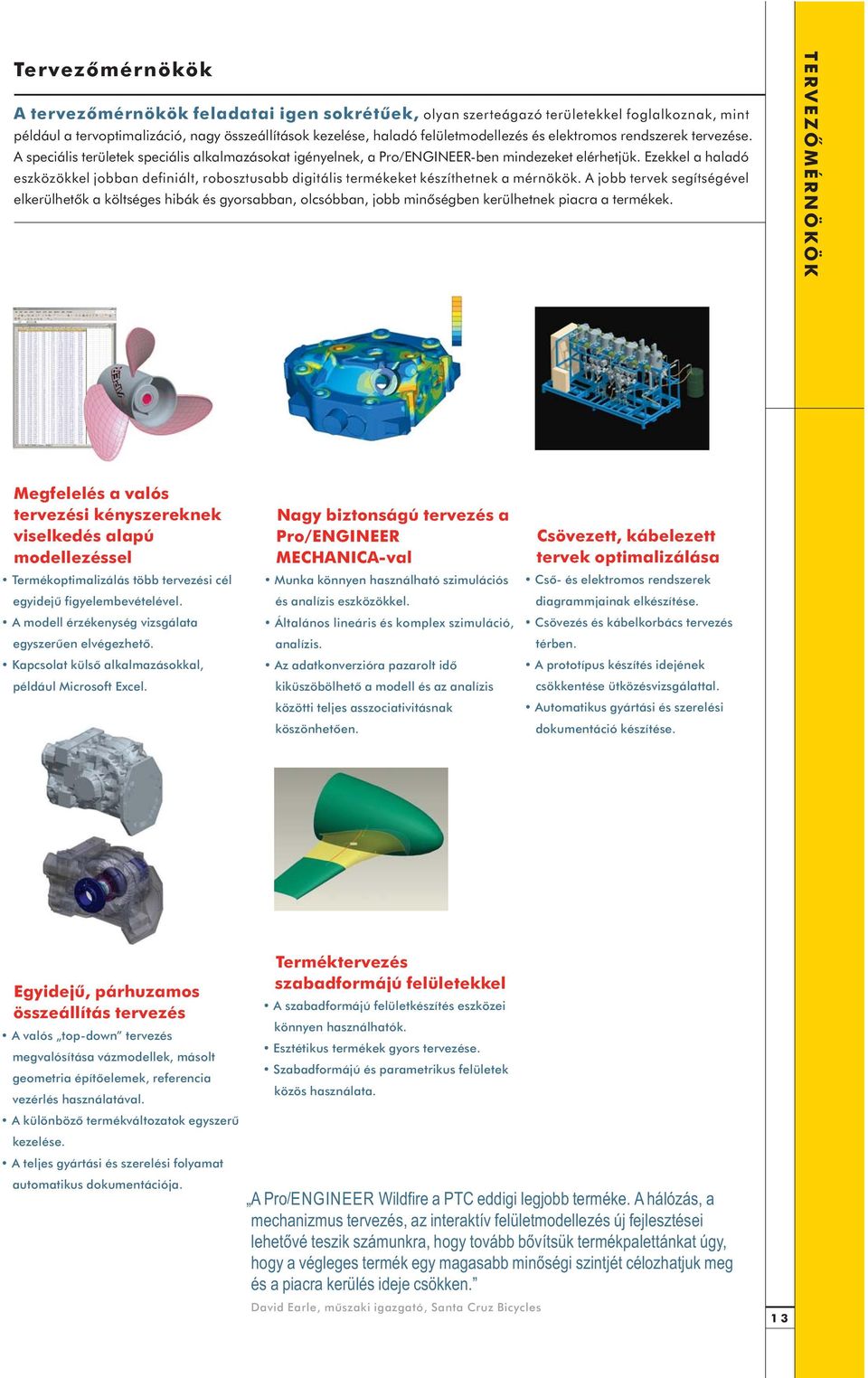

13 Tervezõmérnökök A tervezõmérnökök feladatai igen sokrétûek, olyan szerteágazó területekkel foglalkoznak, mint például a tervoptimalizáció, nagy összeállítások kezelése, haladó felületmodellezés és elektromos rendszerek tervezése. A speciális területek speciális alkalmazásokat igényelnek, a Pro/ENGINEER-ben mindezeket elérhetjük. Ezekkel a haladó eszközökkel jobban definiált, robosztusabb digitális termékeket készíthetnek a mérnökök. A jobb tervek segítségével elkerülhetõk a költséges hibák és gyorsabban, olcsóbban, jobb minõségben kerülhetnek piacra a termékek. TERVEZÕMÉRNÖKÖK Megfelelés a valós tervezési kényszereknek viselkedés alapú modellezéssel Termékoptimalizálás több tervezési cél egyidejû figyelembevételével. A modell érzékenység vizsgálata egyszerûen elvégezhetõ. Kapcsolat külsõ alkalmazásokkal, például Microsoft Excel. Nagy biztonságú tervezés a Pro/ENGINEER MECHANICA-val Munka könnyen használható szimulációs és analízis eszközökkel. Általános lineáris és komplex szimuláció, analízis. Az adatkonverzióra pazarolt idõ kiküszöbölhetõ a modell és az analízis közötti teljes asszociativitásnak köszönhetõen. Csövezett, kábelezett tervek optimalizálása Csô- és elektromos rendszerek diagrammjainak elkészítése. Csövezés és kábelkorbács tervezés térben. A prototípus készítés idejének csökkentése ütközésvizsgálattal. Automatikus gyártási és szerelési dokumentáció készítése. Egyidejû, párhuzamos összeállítás tervezés A valós top-down tervezés megvalósítása vázmodellek, másolt geometria építõelemek, referencia vezérlés használatával. A különbözõ termékváltozatok egyszerû kezelése. A teljes gyártási és szerelési folyamat automatikus dokumentációja. Terméktervezés szabadformájú felületekkel A szabadformájú felületkészítés eszközei könnyen használhatók. Esztétikus termékek gyors tervezése. Szabadformájú és parametrikus felületek közös használata. A Pro/ENGINEER Wildfire a PTC eddigi legjobb terméke. A hálózás, a mechanizmus tervezés, az interaktív felületmodellezés új fejlesztései lehetővé teszik számunkra, hogy tovább bővítsük termékpalettánkat úgy, hogy a végleges termék egy magasabb minőségi szintjét célozhatjuk meg és a piacra kerülés ideje csökken. David Earle, mûszaki igazgató, Santa Cruz Bicycles 13 13

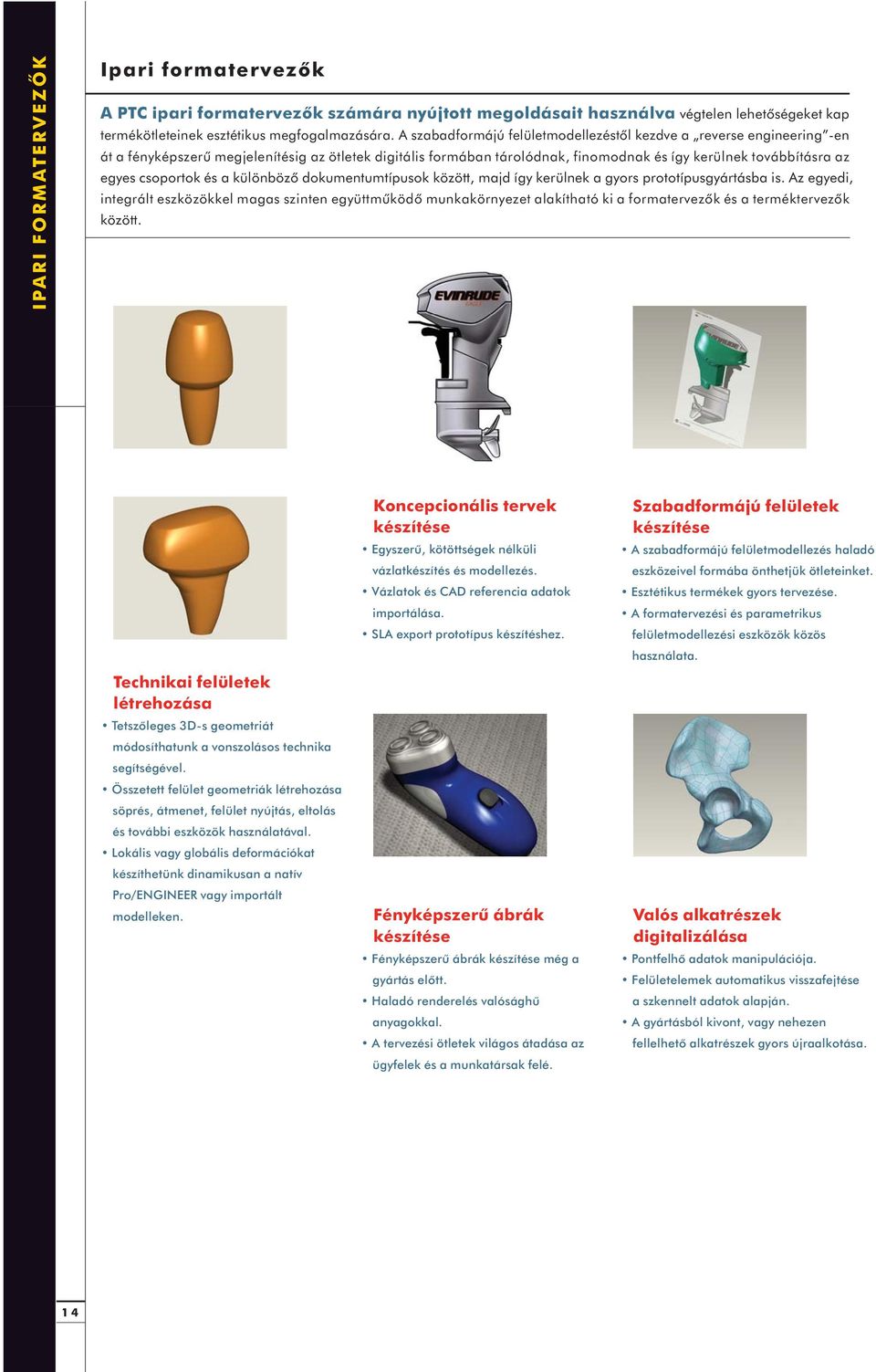

14 IPARI FORMATERVEZÕK Ipari formatervezõk A PTC ipari formatervezõk számára nyújtott megoldásait használva végtelen lehetõségeket kap termékötleteinek esztétikus megfogalmazására. A szabadformájú felületmodellezéstõl kezdve a reverse engineering -en át a fényképszerû megjelenítésig az ötletek digitális formában tárolódnak, finomodnak és így kerülnek továbbításra az egyes csoportok és a különbözõ dokumentumtípusok között, majd így kerülnek a gyors prototípusgyártásba is. Az egyedi, integrált eszközökkel magas szinten együttmûködõ munkakörnyezet alakítható ki a formatervezõk és a terméktervezõk között. Technikai felületek létrehozása Tetszõleges 3D-s geometriát módosíthatunk a vonszolásos technika segítségével. Összetett felület geometriák létrehozása söprés, átmenet, felület nyújtás, eltolás és további eszközök használatával. Lokális vagy globális deformációkat készíthetünk dinamikusan a natív Pro/ENGINEER vagy importált modelleken. Koncepcionális tervek készítése Egyszerû, kötöttségek nélküli vázlatkészítés és modellezés. Vázlatok és CAD referencia adatok importálása. SLA export prototípus készítéshez. Fényképszerû ábrák készítése Fényképszerû ábrák készítése még a gyártás elõtt. Haladó renderelés valósághû anyagokkal. A tervezési ötletek világos átadása az ügyfelek és a munkatársak felé. Szabadformájú felületek készítése A szabadformájú felületmodellezés haladó eszközeivel formába önthetjük ötleteinket. Esztétikus termékek gyors tervezése. A formatervezési és parametrikus felületmodellezési eszközök közös használata. Valós alkatrészek digitalizálása Pontfelhõ adatok manipulációja. Felületelemek automatikus visszafejtése a szkennelt adatok alapján. A gyártásból kivont, vagy nehezen fellelhetõ alkatrészek gyors újraalkotása. 14

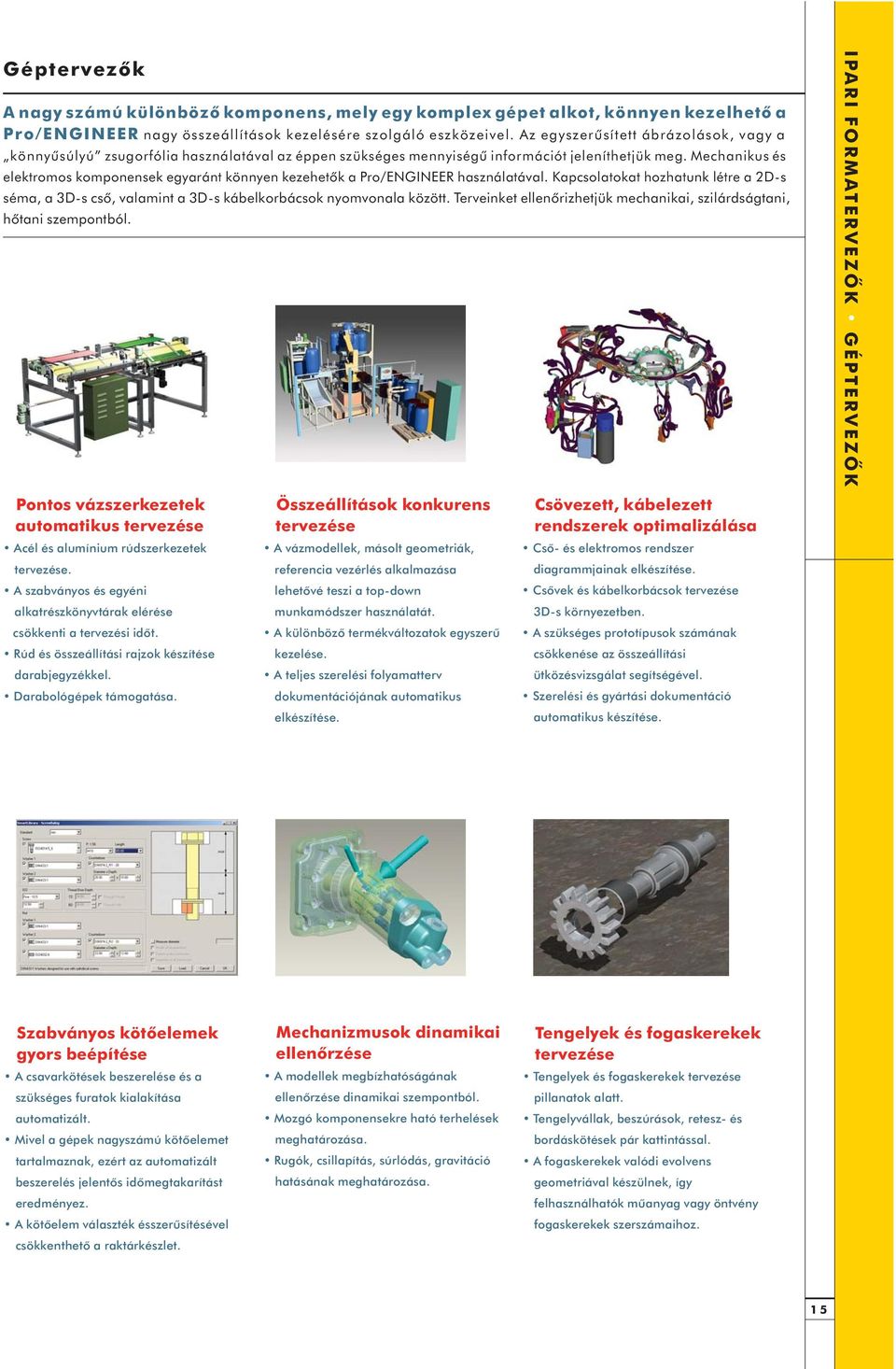

15 Géptervezõk A nagy számú különbözõ komponens, mely egy komplex gépet alkot, könnyen kezelhetõ a Pro/ENGINEER nagy összeállítások kezelésére szolgáló eszközeivel. Az egyszerûsített ábrázolások, vagy a könnyûsúlyú zsugorfólia használatával az éppen szükséges mennyiségû információt jeleníthetjük meg. Mechanikus és elektromos komponensek egyaránt könnyen kezehetôk a Pro/ENGINEER használatával. Kapcsolatokat hozhatunk létre a 2D-s séma, a 3D-s csõ, valamint a 3D-s kábelkorbácsok nyomvonala között. Terveinket ellenõrizhetjük mechanikai, szilárdságtani, hõtani szempontból. IPARI FORMATERVEZÕK GÉPTERVEZÕK Pontos vázszerkezetek automatikus tervezése Acél és alumínium rúdszerkezetek tervezése. A szabványos és egyéni alkatrészkönyvtárak elérése csökkenti a tervezési idõt. Rúd és összeállítási rajzok készítése darabjegyzékkel. Darabológépek támogatása. Összeállítások konkurens tervezése A vázmodellek, másolt geometriák, referencia vezérlés alkalmazása lehetõvé teszi a top-down munkamódszer használatát. A különbözõ termékváltozatok egyszerû kezelése. A teljes szerelési folyamatterv dokumentációjának automatikus elkészítése. Csövezett, kábelezett rendszerek optimalizálása Csõ- és elektromos rendszer diagrammjainak elkészítése. Csõvek és kábelkorbácsok tervezése 3D-s környezetben. A szükséges prototípusok számának csökkenése az összeállítási ütközésvizsgálat segítségével. Szerelési és gyártási dokumentáció automatikus készítése. Szabványos kötõelemek gyors beépítése A csavarkötések beszerelése és a szükséges furatok kialakítása automatizált. Mivel a gépek nagyszámú kötõelemet tartalmaznak, ezért az automatizált beszerelés jelentõs idõmegtakarítást eredményez. A kötõelem választék ésszerûsítésével csökkenthetõ a raktárkészlet. Mechanizmusok dinamikai ellenõrzése A modellek megbízhatóságának ellenõrzése dinamikai szempontból. Mozgó komponensekre ható terhelések meghatározása. Rugók, csillapítás, súrlódás, gravitáció hatásának meghatározása. Tengelyek és fogaskerekek tervezése Tengelyek és fogaskerekek tervezése pillanatok alatt. Tengelyvállak, beszúrások, retesz- és bordáskötések pár kattintással. A fogaskerekek valódi evolvens geometriával készülnek, így felhasználhatók mûanyag vagy öntvény fogaskerekek szerszámaihoz. 15

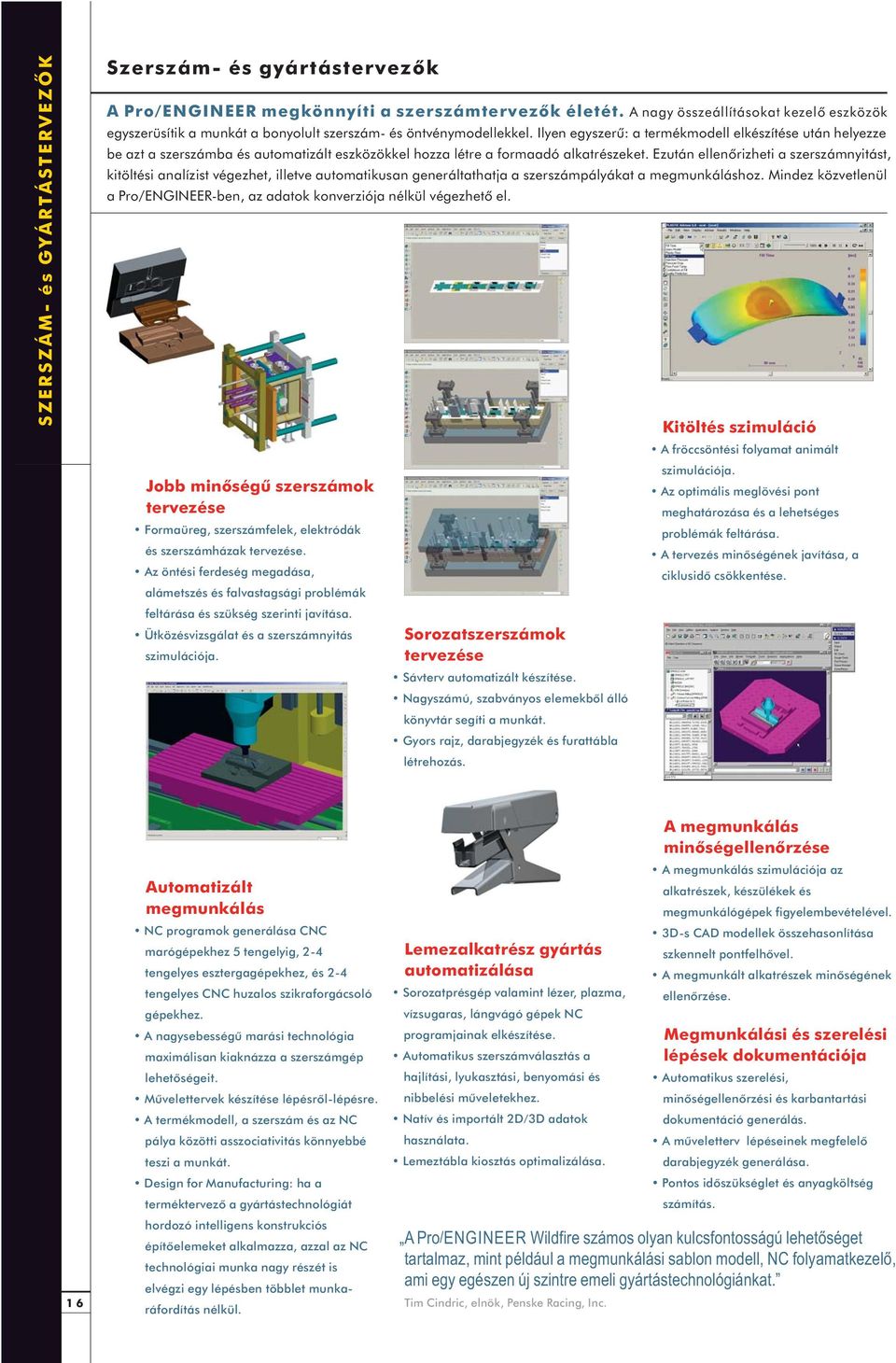

16 SZERSZÁM- és GYÁRTÁSTERVEZÕK Szerszám- és gyártástervezõk A Pro/ENGINEER megkönnyíti a szerszámtervezõk életét. A nagy összeállításokat kezelõ eszközök egyszerüsítik a munkát a bonyolult szerszám- és öntvénymodellekkel. Ilyen egyszerû: a termékmodell elkészítése után helyezze be azt a szerszámba és automatizált eszközökkel hozza létre a formaadó alkatrészeket. Ezután ellenõrizheti a szerszámnyitást, kitöltési analízist végezhet, illetve automatikusan generáltathatja a szerszámpályákat a megmunkáláshoz. Mindez közvetlenül a Pro/ENGINEER-ben, az adatok konverziója nélkül végezhetõ el. Jobb minõségû szerszámok tervezése Formaüreg, szerszámfelek, elektródák és szerszámházak tervezése. Az öntési ferdeség megadása, alámetszés és falvastagsági problémák feltárása és szükség szerinti javítása. Ütközésvizsgálat és a szerszámnyitás szimulációja. Sorozatszerszámok tervezése Sávterv automatizált készítése. Nagyszámú, szabványos elemekbõl álló könyvtár segíti a munkát. Gyors rajz, darabjegyzék és furattábla létrehozás. Kitöltés szimuláció A fröccsöntési folyamat animált szimulációja. Az optimális meglövési pont meghatározása és a lehetséges problémák feltárása. A tervezés minõségének javítása, a ciklusidõ csökkentése. 16 Automatizált megmunkálás NC programok generálása CNC marógépekhez 5 tengelyig, 2-4 tengelyes esztergagépekhez, és 2-4 tengelyes CNC huzalos szikraforgácsoló gépekhez. A nagysebességû marási technológia maximálisan kiaknázza a szerszámgép lehetõségeit. Mûvelettervek készítése lépésrõl-lépésre. A termékmodell, a szerszám és az NC pálya közötti asszociativitás könnyebbé teszi a munkát. Design for Manufacturing: ha a terméktervezõ a gyártástechnológiát hordozó intelligens konstrukciós építõelemeket alkalmazza, azzal az NC technológiai munka nagy részét is elvégzi egy lépésben többlet munkaráfordítás nélkül. Lemezalkatrész gyártás automatizálása Sorozatprésgép valamint lézer, plazma, vízsugaras, lángvágó gépek NC programjainak elkészítése. Automatikus szerszámválasztás a hajlítási, lyukasztási, benyomási és nibbelési mûveletekhez. Natív és importált 2D/3D adatok használata. Lemeztábla kiosztás optimalizálása. Megmunkálási és szerelési lépések dokumentációja Automatikus szerelési, minõségellenõrzési és karbantartási dokumentáció generálás. A mûveletterv lépéseinek megfelelõ darabjegyzék generálása. Pontos idõszükséglet és anyagköltség számítás. A Pro/ENGINEER Wildfire számos olyan kulcsfontosságú lehetőséget tartalmaz, mint például a megmunkálási sablon modell, NC folyamatkezelő, ami egy egészen új szintre emeli gyártástechnológiánkat. Tim Cindric, elnök, Penske Racing, Inc. A megmunkálás minõségellenõrzése A megmunkálás szimulációja az alkatrészek, készülékek és megmunkálógépek figyelembevételével. 3D-s CAD modellek összehasonlítása szkennelt pontfelhõvel. A megmunkált alkatrészek minõségének ellenõrzése.

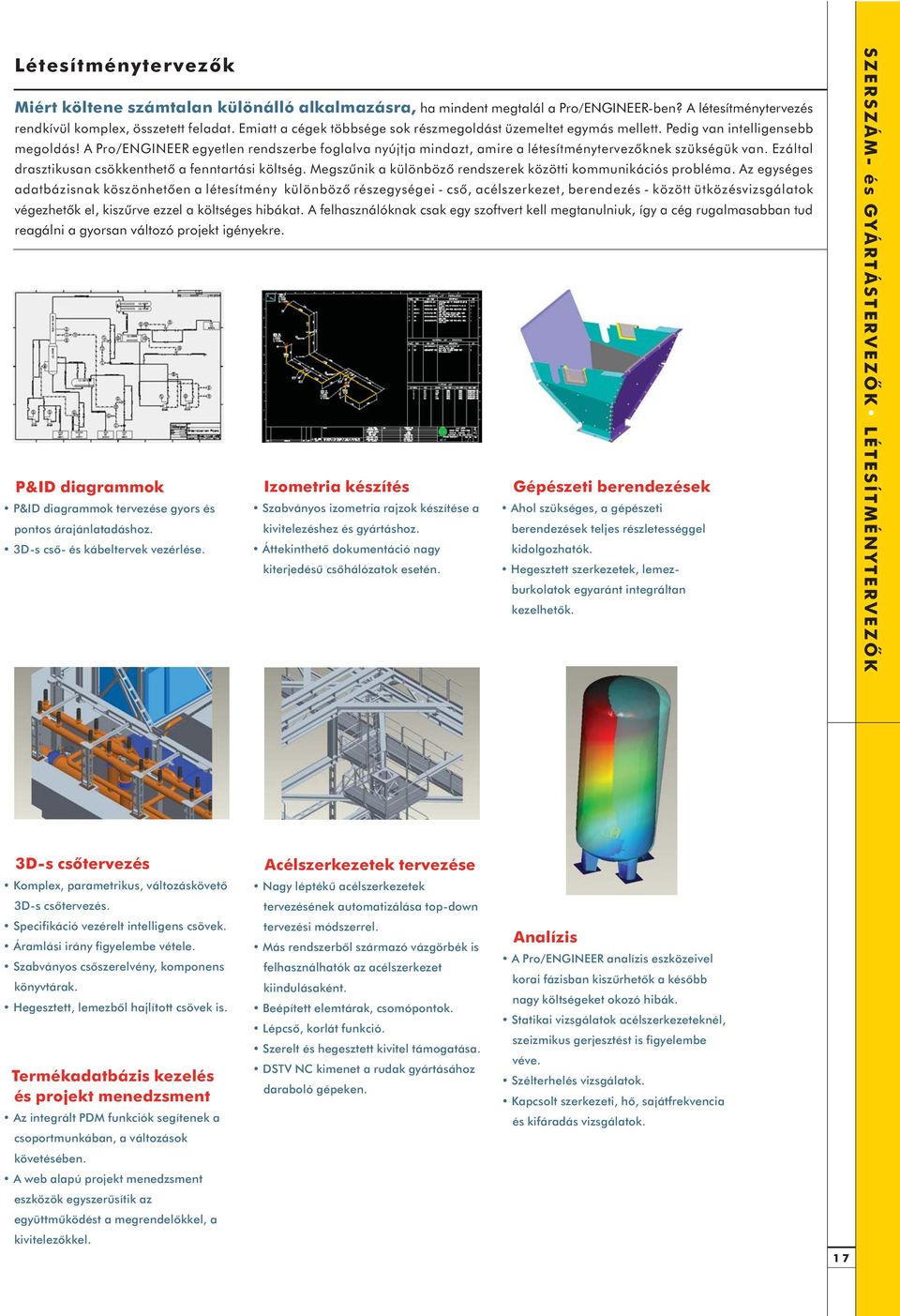

17 Létesítménytervezõk Miért költene számtalan különálló alkalmazásra, ha mindent megtalál a Pro/ENGINEER-ben? A létesítménytervezés rendkívül komplex, összetett feladat. Emiatt a cégek többsége sok részmegoldást üzemeltet egymás mellett. Pedig van intelligensebb megoldás! A Pro/ENGINEER egyetlen rendszerbe foglalva nyújtja mindazt, amire a létesítménytervezõknek szükségük van. Ezáltal drasztikusan csökkenthetõ a fenntartási költség. Megszûnik a különbözõ rendszerek közötti kommunikációs probléma. Az egységes adatbázisnak köszönhetõen a létesítmény különbözõ részegységei - csõ, acélszerkezet, berendezés - között ütközésvizsgálatok végezhetõk el, kiszûrve ezzel a költséges hibákat. A felhasználóknak csak egy szoftvert kell megtanulniuk, így a cég rugalmasabban tud reagálni a gyorsan változó projekt igényekre. P&ID diagrammok Izometria készítés Gépészeti berendezések P&ID diagrammok tervezése gyors és pontos árajánlatadáshoz. 3D-s csõ- és kábeltervek vezérlése. Szabványos izometria rajzok készítése a kivitelezéshez és gyártáshoz. Áttekinthetõ dokumentáció nagy kiterjedésû csõhálózatok esetén. Ahol szükséges, a gépészeti berendezések teljes részletességgel kidolgozhatók. Hegesztett szerkezetek, lemezburkolatok egyaránt integráltan kezelhetõk. SZERSZÁM- és GYÁRTÁSTERVEZÕK LÉTESÍTMÉNYTERVEZÕK 3D-s csõtervezés Komplex, parametrikus, változáskövetõ 3D-s csõtervezés. Specifikáció vezérelt intelligens csövek. Áramlási irány figyelembe vétele. Szabványos csõszerelvény, komponens könyvtárak. Hegesztett, lemezbõl hajlított csövek is. Termékadatbázis kezelés és projekt menedzsment Az integrált PDM funkciók segítenek a csoportmunkában, a változások követésében. A web alapú projekt menedzsment eszközök egyszerûsítik az együttmûködést a megrendelõkkel, a kivitelezõkkel. Acélszerkezetek tervezése Nagy léptékû acélszerkezetek tervezésének automatizálása top-down tervezési módszerrel. Más rendszerbõl származó vázgörbék is felhasználhatók az acélszerkezet kiindulásaként. Beépített elemtárak, csomópontok. Lépcsõ, korlát funkció. Szerelt és hegesztett kivitel támogatása. DSTV NC kimenet a rudak gyártásához daraboló gépeken. Analízis A Pro/ENGINEER analízis eszközeivel korai fázisban kiszûrhetõk a késõbb nagy költségeket okozó hibák. Statikai vizsgálatok acélszerkezeteknél, szeizmikus gerjesztést is figyelembe véve. Szélterhelés vizsgálatok. Kapcsolt szerkezeti, hõ, sajátfrekvencia és kifáradás vizsgálatok. 17

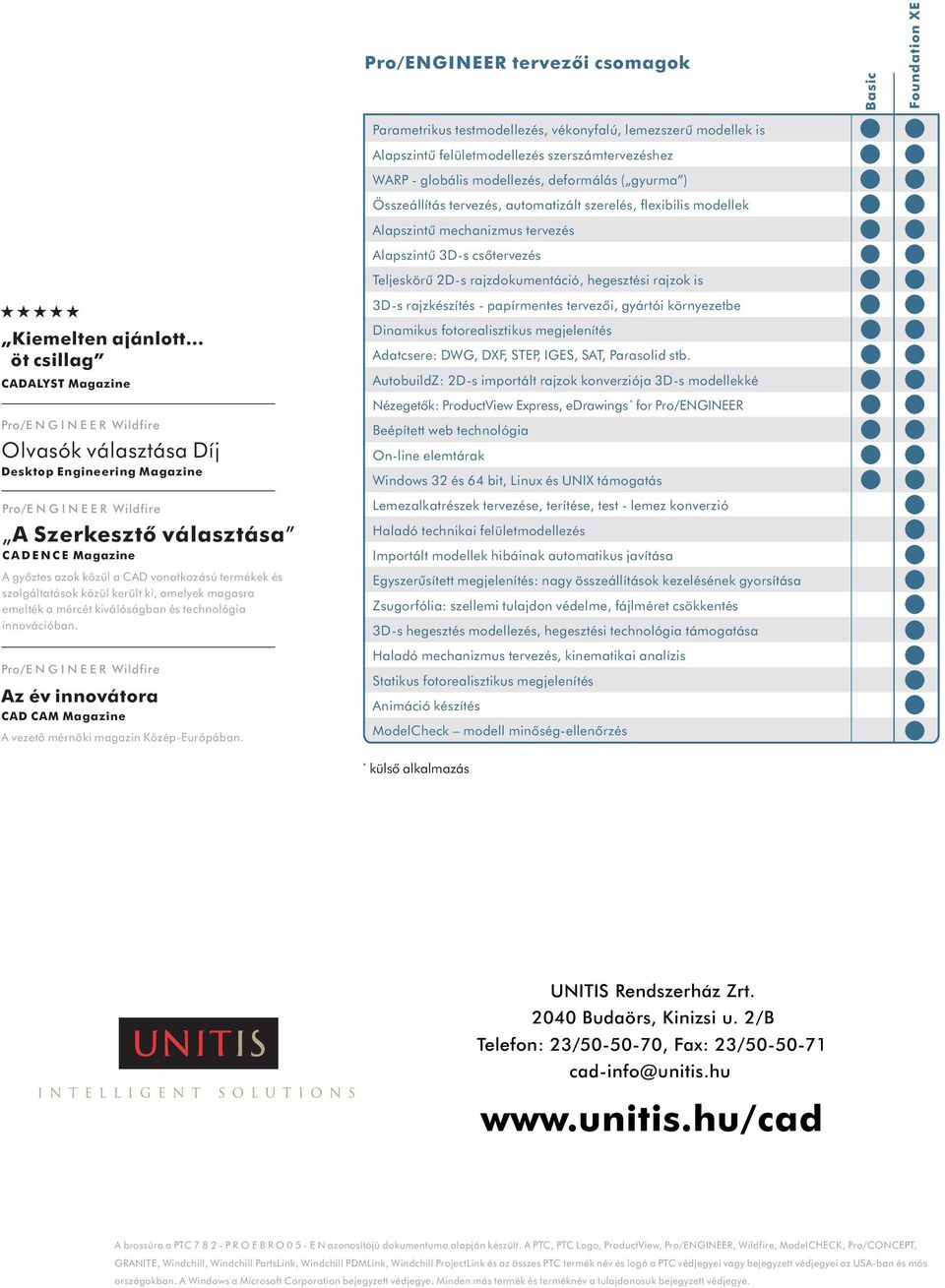

18 Pro/ENGINEER tervezõi csomagok Basic Foundation XE Parametrikus testmodellezés, vékonyfalú, lemezszerû modellek is Alapszintû felületmodellezés szerszámtervezéshez WARP - globális modellezés, deformálás ( gyurma ) Összeállítás tervezés, automatizált szerelés, flexibilis modellek Alapszintû mechanizmus tervezés Alapszintû 3D-s csõtervezés Teljeskörû 2D-s rajzdokumentáció, hegesztési rajzok is 3D-s rajzkészítés - papírmentes tervezõi, gyártói környezetbe Kiemelten ajánlott... öt csillag CADALYST Magazine Pro/ENGINEER Wildfire Olvasók választása Díj Desktop Engineering Magazine Pro/ENGINEER Wildfire A Szerkesztõ választása CADENCE Magazine A gyõztes azok közül a CAD vonatkozású termékek és szolgáltatások közül került ki, amelyek magasra emelték a mércét kiválóságban és technológia innovációban. Pro/ENGINEER Wildfire Az év innovátora CAD CAM Magazine A vezetõ mérnöki magazin Közép-Európában. Dinamikus fotorealisztikus megjelenítés Adatcsere: DWG, DXF, STEP, IGES, SAT, Parasolid stb. AutobuildZ: 2D-s importált rajzok konverziója 3D-s modellekké Nézegetõk: ProductView Express, edrawings * for Pro/ENGINEER Beépített web technológia On-line elemtárak Windows 32 és 64 bit, Linux és UNIX támogatás Lemezalkatrészek tervezése, terítése, test - lemez konverzió Haladó technikai felületmodellezés Importált modellek hibáinak automatikus javítása Egyszerûsített megjelenítés: nagy összeállítások kezelésének gyorsítása Zsugorfólia: szellemi tulajdon védelme, fájlméret csökkentés 3D-s hegesztés modellezés, hegesztési technológia támogatása Haladó mechanizmus tervezés, kinematikai analízis Statikus fotorealisztikus megjelenítés Animáció készítés ModelCheck modell minõség-ellenõrzés * külsô alkalmazás UNITIS Rendszerház Zrt Budaörs, Kinizsi u. 2/B Telefon: 23/ , Fax: 23/ cad-info@unitis.hu A brossúra a PTC P R O E B R O E N azonosítójú dokumentuma alapján készült. A PTC, PTC Logo, ProductView, Pro/ENGINEER, Wildfire, ModelCHECK, Pro/CONCEPT, GRANITE, Windchill, Windchill PartsLink, Windchill PDMLink, Windchill ProjectLink és az összes PTC termék név és logó a PTC védjegyei vagy bejegyzett védjegyei az USA-ban és más országokban. A Windows a Microsoft Corporation bejegyzett védjegye. Minden más termék és terméknév a tulajdonosuk bejegyzett védjegye.
