2 Szemléletváltás az energiahatékony tervezésben Kovács Kornél GRAPHISOFT

3 GRAPHISOFT ArchiCAD A kreatív, produktív és élvezetes tervezés élménye építészeknek

4 Kihívások a szemlélet változása Épületinformációs modellezés (BIM) Adatcsere (csapatmunka) Nagy projektek (teljesítmény) Zöld" (fenntartható tervezés) Interoperabilitás (mérnökök) Épület komponensek (Objektumok) BIM oktatás BIM implementáció

5 Szemléletváltás BIM

6 Papír Tervezési folyamat

7 Tervezési folyamat Papír CAD

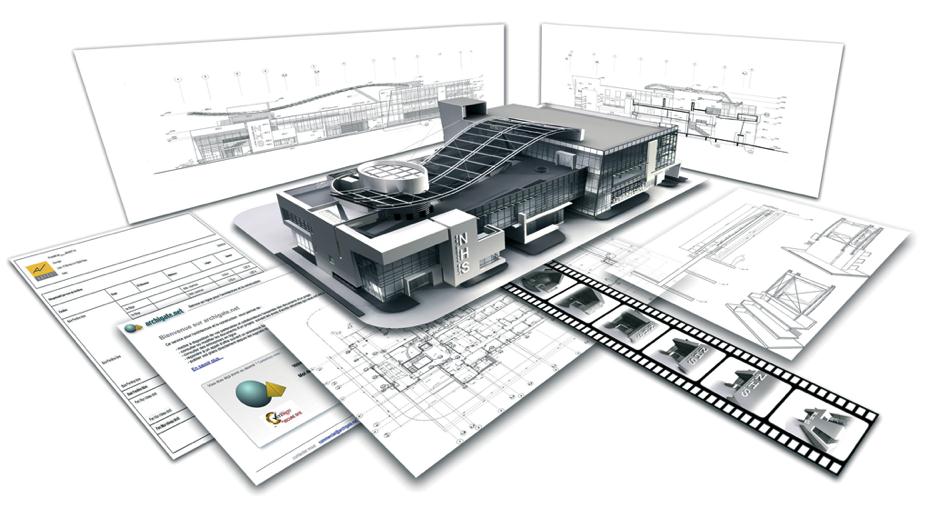

8 Tervezési folyamat Papír CAD BIM

9 A BIM munkafolyamat Idő 20%-50% idő megtakarítás Teljes idő A teljes idő % -a Tervezés Dokumentáció Koordináció

10 A BIM munkafolyamat Tervezési fókusz Design értékelés Változás-kezelés Koordináció Együttműködés 10

11 Tervezői szabadság kontra BIM Kötöttség nélküli formák Teljes munkafolyamat támogatás Natív editálás bármely 3D nézetben

12 Kötöttség nélküli formák Húzott Forgatott Hajlított / összekötött

13 Teljes munkafolyamat támogatás Koncepció Továbbfejlesztés Dokumentáció

14 Natív editálás bármely 3D nézetben Átláthatóság

15 Natív editálás bármely 3D nézetben Find your way in 3D 3D kapcsolódások

16 Natív editálás bármely 3D nézetben Átláthatóság 3D kapcsolatok Pontosság

17 A tervezői tér új definíciója 3D szerkesztési irányok-tetőablak Intelligens, 3D segédvonalak

18 Épületek, Szerkezetek, Belső terek, Tárgyak

19 Termelékenység növelő fejlesztések Felújítás Együttműködés Multiprocesszor, 64bit-es támogatás

20 Technológiai trend Multiprocesszor 64-bit Egymagos processzor Számítási idő > Többmagos processzor < Számítási idő 20

21 Technológiai trend Multiprocessing 64-bit 32 kontra 64 Bit 32 bit processzor: 4 Gigabyte RAM 1 Gigabyte System Cache 64 bit processzor: 16 Terabyte RAM 1 Terabyte System Cache 21

23 Szemléletváltás Zöld

24 EcoDesigner Magyar Épületenergetikai Szabályozás 1. Mi az EcoDesigner? 2. Mennyire megbízható? 3. Szabványos az eredmény?

25 1. Mi az EcoDesigner? Gyors épületenergetikai értékelés Építészeknek Az ArchiCAD-en belül

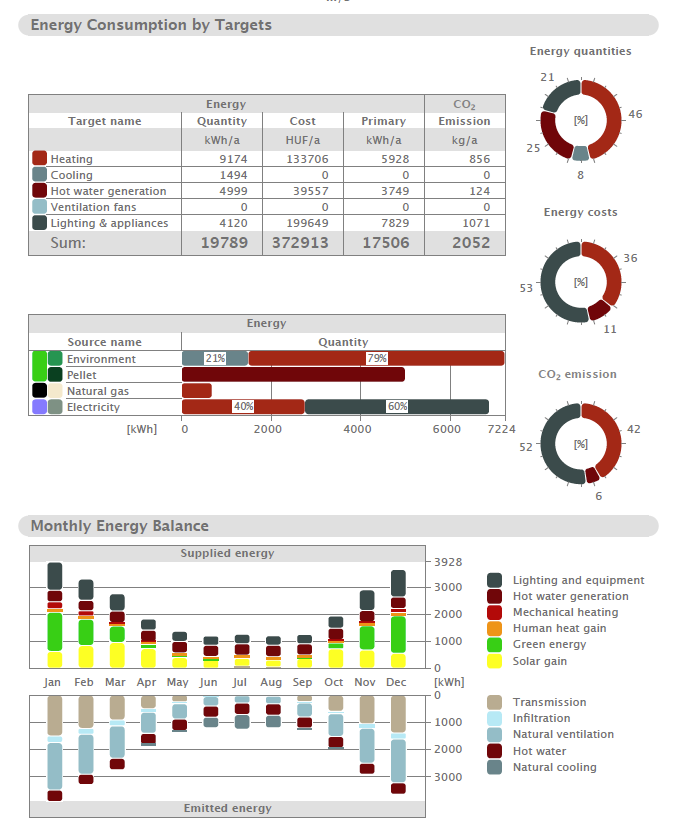

26 Épületenergetikai modellezés Architect: Curt Cline, Modern House Architects ArchiCAD modellgeometria analízis Adat-hozzárendelés és bevitel Dinamikus energetikai számítás Eredménylap

Épülethatároló szerkezetek teljesítmény-növelésének értékelése Optimális

27 Példa az alkalmazásra Microsoft Office Complex, Architect: Lukacs & Vikar Architects Nagyléptékű épületenergetiai felújítási projektek tervezése Épülethatároló szerkezetek teljesítmény-növelésének értékelése Optimális árnyékolástechnika megtervezése Megfelelő megújuló energia stratégia kiválasztása

28 Megbízható az EcoDesigner? Titán II - Wienerberger típusház Számítási pontosság igazolásának módszerei Összehasonlítás mért fogyasztási adatokkal Összehasonlítás független számítással... esettanulmány

Titán 2 - Esettanulmány 1. 3. 2. Esettanulmány lépések 1.

29 Titán 2 - Esettanulmány Esettanulmány lépések 1. Számítás 7/2006 TNM szerint (dr. Tóth Elek, DLA) 2. EcoDesigner számítás (az eredeti megkötések figyelembe vételével!) 3. Eredmények összehasonlítása

30 Titán 2 Vizsgált esetek

31 I/1. Eset

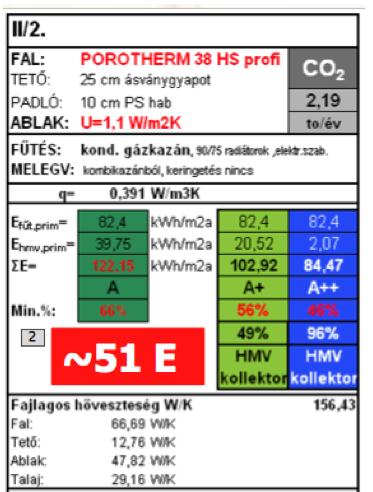

32 II/2. Eset

33 III/3. Eset

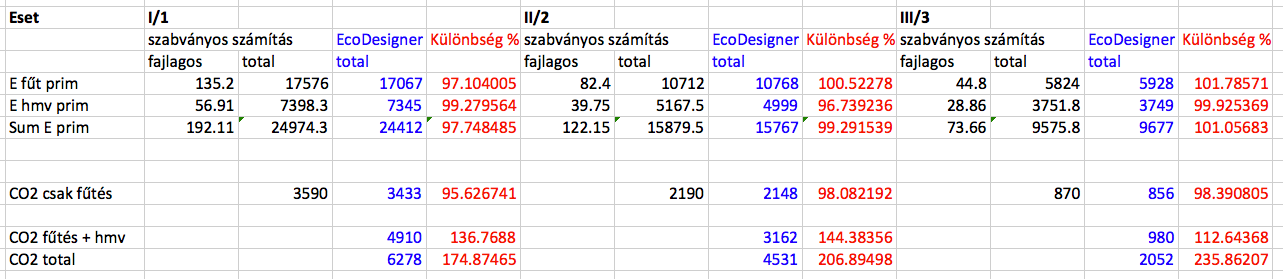

34 Megbízható az EcoDesigner? +-3% A 7/2006 TNM rendelet szerinti számításhoz képest, de...

35 Épületenergetika ma és holnap

36 Szabványos az EcoDesigner? Épületenergetikai analízis szabványi követelmények (ASHRAE 90.1) Részletes input és output Többzónás szimulációs modell Szakértői szintű tervezés és dokumentáció

37 Épületenergetikai értékelés előnyei Microsoft Office Complex, Architect: Lukacs & Vikar Architects Hadlow College, Tornbridge, Kent, UK, Architect: James Anwyl - 80% - 70% - 90% Energia-felhasználás Üzemeltetési költség CO 2 kibocsátás - 50% - 45% - 75%

38 GRAPHISOFT EcoDesigner Henry Deane Plaza, Rice Daubney Architects, Photo: Brett Boardman Urban Canyon, b9 architects inc. Bradley Khouri, Photo: William Wright alkitechnik Headquarters, Peter Bachschuster Architekturbüro Az Épületenergetikai Információs Modellezéssel az építész Optimalizálja az épületgeometriát Minimalizálja az energia-felhasználást Kiaknázza a megújuló energiaforrásokat

39 GRAPHISOFT EcoDesigner Épületenergetikai értékelő eszköz Globális Integrált Hatékony minden helyszínre az ArchiCAD-en belül csökkenti a tervezett épületek energia-felhasználását
