1 SOLIDWORKS PREMIUM KÉSZÍTSEN NAGYSZERŰ TERVEKET A SOLIDWORKS 2016-TAL 3D-S TERVEZÉSI MEGOLDÁSOK A SOLIDWORKS Premium tökéletesen integrálja a hatékony tervezőeszközöket beleértve az iparág vezető alkatrész- és rajzkezelési funkcióit, beépített szimulációs, költségszámítási, kép-, illetve animációkészítő eszközöket, valamint termékadatkezelő megoldásokat hogy segítségükkel gyorsabban és egyszerűbben végezhesse el a munkáját, mint valaha. Innovatív funkcióival a SOLIDWORKS Premium zökkenőmentesen végigvezeti a termék-előállítás szakaszain (tervezés, ellenőrzés, együttműködés, gyártás) a hatékonyabb 3D tervezés érdekében.

2 EGYETLEN SZOFTVERCSOMAG SEGÍTSÉGÉVEL LEGYŐZHETI AZ ÖSSZES TERVEZÉSI KIHÍVÁST A SOLIDWORKS Premium 2016 hatékony, felhasználóbarát funkcióival automatizálhatók a feladatok, egyszerűsíthetők a munkafolyamatok, továbbá gyorsan meghatározható és ellenőrizhető a konstrukció alakja, megfelelősége és funkciója. A tervezésre, a szimulációra, a fenntarthatóságra, a műszaki dokumentáció készítésre és az adatkezelésre is kiterjedő termékfejlesztési megoldásokat tartalmazó SOLIDWORKS programcsomag részeként elérhető SOLIDWORKS Premium alkalmazásspecifikus eszközei lehetővé teszik az innovatív tervezést, a hatékonyabb munkavégzést és a jobb tervezési döntéseket. TANULJON GYORSAN, DOLGOZZON GYORSAN, VÉGEZZE HATÉKONYABBAN A MUNKÁJÁT A SOLIDWORKS szoftverben az egyszerű használat széles körű testreszabási lehetőségekkel párosul, így az új felhasználók gyorsan elsajátíthatják a program kezelését, a tapasztalt tervezők pedig felgyorsíthatják munkájukat. Mérettől függetlenül bármely vállalat életre hívhatja a termékekkel kapcsolatos elképzeléseit. A SOLIDWORKS intuitív, egyszerűen megismerhető és használható kezelőfelületét úgy alakították ki, hogy rajta keresztül azonnal elkezdheti a hatékony munkát. A kezelőfelület csökkenti a CAD programok használatából adódó többletmunkát, így nem kell annyit kattintgatnia, és a tervezési funkciók szerint rendezett, környezetfüggő menük és eszköztár parancsok segítségével egyszerűbben elérheti a parancsokat, vagy használhatja az Automatikus parancskeresés funkciót bármely parancs azonnali eléréséhez. Mindezek mellett számos oktatóanyag és dokumentáció is segíti a gyors elsajátítást. Az egyszerű testreszabásnak köszönhetően drasztikusan nő a tervezés hatékonysága. Személyre szabhatja az eszköztárakat, a környezetfüggő menüket, a billentyűparancsokat és a környezeti beállításokat. Az egérmozdulatokkal gyorsan elérhetők a parancsok, és automatikusan elvégezheti a tervezési műveleteket az alkalmazásprogramozási felületek (API-k) és a kötegelt feldolgozás használatával. Az intelligens tervezési és részletrajz-készítési funkciók növelik a munkavégzés hatékonyságát azáltal, hogy automatikusan észlelik és megoldják azokat a modellezési és részletrajzolási feladatokat, amelyek általában gondot okoznak az új felhasználóknak, illetve amelyek a tapasztalt felhasználók számára is hosszadalmas munkát jelentenek.

3 Vállalatunk az innováció révén jutott jelentős szerephez a piacon, a szabadon szárnyaló innováció egyik eszköze pedig a SOLIDWORKS szoftver. Kai Birger Olsen, tervezési igazgató, Ramboll Offshore Wind ÖTLETTŐL A MEGVALÓSÍTÁSIG GYORSAN Valósítsa meg és vigye piacra elképzeléseit megnövelt modellezési rugalmassággal. Alkatrészek és összeállítások modellezése A SOLIDWORKS Premium használatával számos iparág és alkalmazás számára tervezhet termékeket. 3D szilárdtest-modellezés: Létrehozhat és módosíthat 3D-s alkatrész- és szerelvénymodelleket, a tervmódosításokkal pedig automatikusan frissítheti a 2D-s rajzokat. Koncepciótervezés: Elrendezési vázlatokat hozhat létre; ellenőrizheti a gépi szerkezetek teljesítményét motorok és erők alkalmazásával; képeket és felvételeket importálhat, melyeket később felhasználhat referenciaként a 3D-s geometriai alakzatok létrehozásához. Nagyméretű összeállítások tervezése: A szoftverrel rendkívül nagy méretű összeállításokat is létrehozhat és kezelhet, amelyeket részletes vagy egyszerűsített nézetben is megtekinthet. Összetett alakzatok létrehozása: Bonyolult test- és felületi geometriákat akár elegáns, ívfolytonos (C2) felületeket is készíthet és szerkeszthet. Lemezalkatrészek: Tervezhet az első lépéstől, vagy átalakíthatja 3D-s alkatrészeit fémlemezekké, valamint automatikusan készíthet terítéket a lemezalkatrészekből a hajlítási kompenzációkat is figyelembe véve. Hegesztett szerkezetek: Gyorsan megtervezheti a szerkezeti elemekből, lemezekből és sarokmerevítésekből álló hegesztett szerkezeteket. A szoftver magában foglal egy előre definiált szerkezeti alakzatokat tartalmazó könyvtárat is. Szerszámok tervezése: Megtervezheti a fröccsöntött alkatrészeket és a létrehozásukhoz szükséges eszközöket, szerszámokat, beleértve a formaadó magok és üregek, az oldalferdeség, az osztófelületek automatikus készítését, valamint a szerszámházak tervezését. Csővezetékek és kábelcsatornák tervezése: Elkészíthet és dokumentálhat 3D-s gépészeti rendszereket, beleértve a vezetékek útvonalrendszerét, előgyártását, lejtését és a teljes tételjegyzéket (AJ vagy BOM). Elektromos kábelek, kábelkötegek és vezetékpályák tervezése: Létrehozhat és dokumentálhat 3D-s villamos útvonalakat, majd elkészítheti a terv anyagjegyzékét. A meglévő tervek felhasználása és a tervezés automatizálása Felhasználhatja meglévő terveit. SOLIDWORKS keresés: Segítségével a felhasználók bármilyen fájlt megkereshetnek akár a számítógépükön, akár a hálózaton, a SOLIDWORKS PDM rendszerben vagy az interneten. SOLIDWORKS Treehouse: Segítségével összeszerelési fadiagramokat hozhat létre, rendszerezhet és hasznosíthat újra új tervek kiindulópontjaként Tervezésautomatizálás: Automatizálhatja az ismétlődő tervezési feladatokat egyebek mellett az alkatrészek, összeállítások és a rajzok generálását. SOLIDWORKS Toolbox: Több mint egymillió összetevőt és egyéb elemet tartalmaz, amelyeket elhelyezhet az összeállításokban. Köztük megtalálható a kötőelemek automatikus összeszerelési lehetősége is. Online alkatrészek: Felgyorsíthatja a tervezés menetét az alkatrész-beszállítók által rendelkezésre bocsátott 2D-s és 3D-s elemek használatával. Animációk és fotorealisztikus képek Látványos megjelenítési lehetőségek segítik a tervezési szándék pontos kifejezését. Kifinomult renderelés: Készítsen fotorealisztikus képeket és animációkat Animált bemutatóséták, bejárások: Virtuális sétát tehet a tervben, vagy akár videoklipet is rögzíthet a sétáról. Animált szerkezetek: Mozgást, gravitációt és alkatrészkapcsolatokat hozhat létre, illetve manuálisan mozgathatja az összetevőket, és videoklipet is készíthet, így demonstrálhatja terve alapvető működését. 2D-s rajzok Hozzon létre gyorsan gyártásra kész 2D-s rajzokat. Rajznézetek automatikus létrehozása: Egyszerűen csak húzza át a 3D-s modellt egy rajzra, és automatikusan létrejön egy nézet. Rajznézetek automatikus frissítése: A rajznézetek automatikusan frissülnek a 3D modell változásaival. Méretezés és tűrés: Automatikusan létrehozhatók és elhelyezhetők a méretek és a tűrések. Tételjegyzék (TTJ vagy BOM): Automatizált, tételezéssel ellátott tételjegyzékeket és kivágási listákat készíthet, amelyek a modell módosítása esetén frissülnek, és exportálhatók a Microsoft Excel alkalmazásba. Megjegyzések: Létrehozhat minden szükséges szimbólumot, jegyzetet, furatinformációt és táblázatot. Szabványok ellenőrzése: Automatikusan összehasonlíthatja rajzait a vállalati szabványokkal, így biztosíthatja a következetes formátumot. Rajzok kezelése: Grafikusan összehasonlíthatja a rajzokat, és megállapíthatja a köztük lévő különbségeket, illetve kezelheti az egyes verziókat.

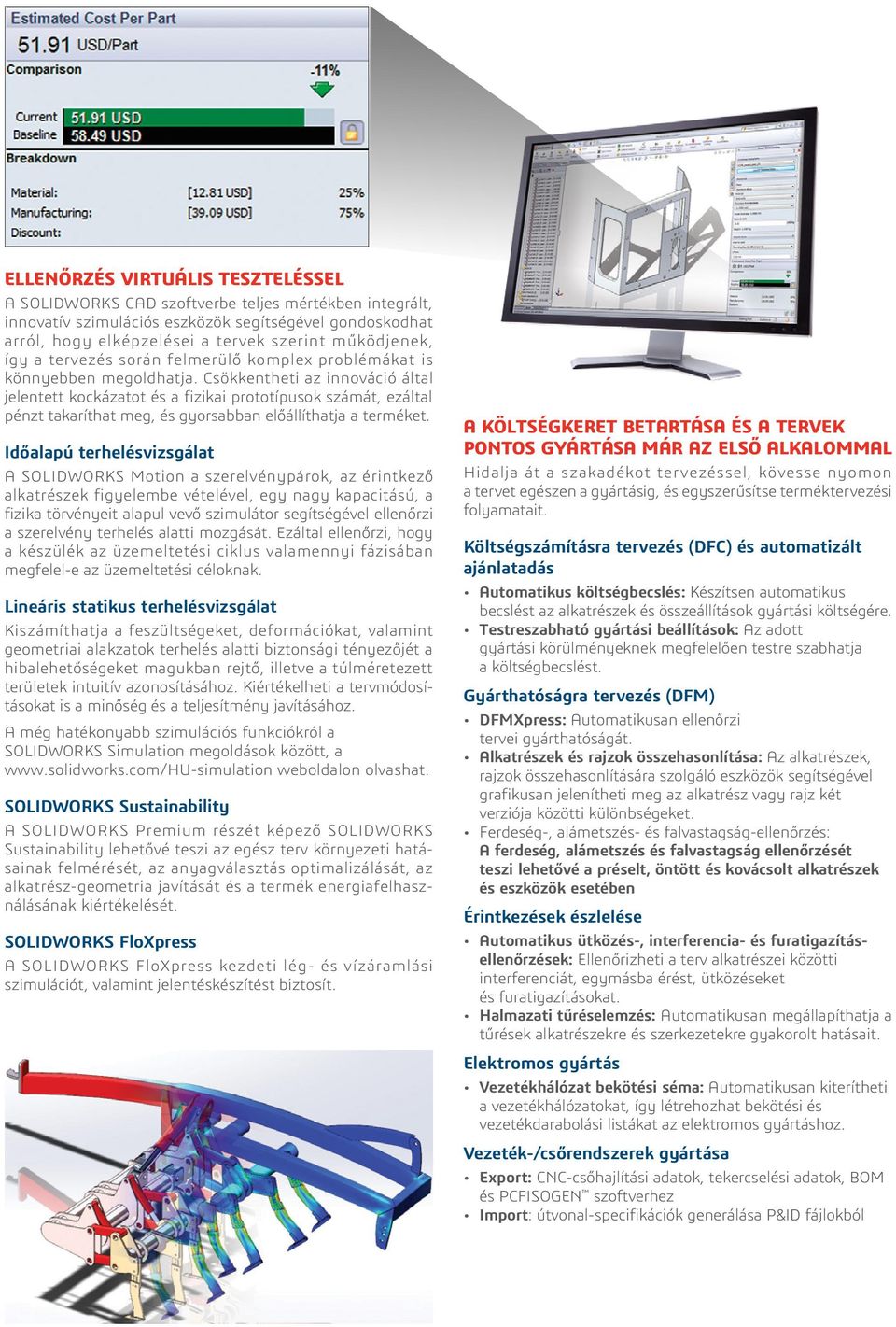

4 ELLENŐRZÉS VIRTUÁLIS TESZTELÉSSEL A SOLIDWORKS CAD szoftverbe teljes mértékben integrált, innovatív szimulációs eszközök segítségével gondoskodhat arról, hogy elképzelései a tervek szerint működjenek, így a tervezés során felmerülő komplex problémákat is könnyebben megoldhatja. Csökkentheti az innováció által jelentett kockázatot és a fizikai prototípusok számát, ezáltal pénzt takaríthat meg, és gyorsabban előállíthatja a terméket. Időalapú terhelésvizsgálat A SOLIDWORKS Motion a szerelvénypárok, az érintkező alkatrészek figyelembe vételével, egy nagy kapacitású, a fizika törvényeit alapul vevő szimulátor segítségével ellenőrzi a szerelvény terhelés alatti mozgását. Ezáltal ellenőrzi, hogy a készülék az üzemeltetési ciklus valamennyi fázisában megfelel-e az üzemeltetési céloknak. Lineáris statikus terhelésvizsgálat Kiszámíthatja a feszültségeket, deformációkat, valamint geometriai alakzatok terhelés alatti biztonsági tényezőjét a hibalehetőségeket magukban rejtő, illetve a túlméretezett területek intuitív azonosításához. Kiértékelheti a tervmódosításokat is a minőség és a teljesítmény javításához. A még hatékonyabb szimulációs funkciókról a SOLIDWORKS Simulation megoldások között, a weboldalon olvashat. SOLIDWORKS Sustainability A SOLIDWORKS Premium részét képező SOLIDWORKS Sustainability lehetővé teszi az egész terv környezeti hatásainak felmérését, az anyagválasztás optimalizálását, az alkatrész-geometria javítását és a termék energiafelhasználásának kiértékelését. SOLIDWORKS FloXpress A SOLIDWORKS FloXpress kezdeti lég- és vízáramlási szimulációt, valamint jelentéskészítést biztosít. A KÖLTSÉGKERET BETARTÁSA ÉS A TERVEK PONTOS GYÁRTÁSA MÁR AZ ELSŐ ALKALOMMAL Hidalja át a szakadékot tervezéssel, kövesse nyomon a tervet egészen a gyártásig, és egyszerűsítse terméktervezési folyamatait. Költségszámításra tervezés (DFC) és automatizált ajánlatadás Automatikus költségbecslés: Készítsen automatikus becslést az alkatrészek és összeállítások gyártási költségére. Testreszabható gyártási beállítások: Az adott gyártási körülményeknek megfelelően testre szabhatja a költségbecslést. Gyárthatóságra tervezés (DFM) DFMXpress: Automatikusan ellenőrzi tervei gyárthatóságát. Alkatrészek és rajzok összehasonlítása: Az alkatrészek, rajzok összehasonlítására szolgáló eszközök segítségével grafikusan jelenítheti meg az alkatrész vagy rajz két verziója közötti különbségeket. Ferdeség-, alámetszés- és falvastagság-ellenőrzés: A ferdeség, alámetszés és falvastagság ellenőrzését teszi lehetővé a préselt, öntött és kovácsolt alkatrészek és eszközök esetében Érintkezések észlelése Automatikus ütközés-, interferencia- és furatigazításellenőrzések: Ellenőrizheti a terv alkatrészei közötti interferenciát, egymásba érést, ütközéseket és furatigazításokat. Halmazati tűréselemzés: Automatikusan megállapíthatja a tűrések alkatrészekre és szerkezetekre gyakorolt hatásait. Elektromos gyártás Vezetékhálózat bekötési séma: Automatikusan kiterítheti a vezetékhálózatokat, így létrehozhat bekötési és vezetékdarabolási listákat az elektromos gyártáshoz. Vezeték-/csőrendszerek gyártása Export: CNC-csőhajlítási adatok, tekercselési adatok, BOM és PCFISOGEN szoftverhez Import: útvonal-specifikációk generálása P&ID fájlokból

5 A SOLIDWORKS költségkezelő eszköz versenyelőnyhöz juttatja a vállalatunkat pontos ajánlatok készítése által. A költségkezelő alkalmazás által biztosított adatok nagyon pontosak, így ezeket használjuk minden gyártási ajánlatunk elkészítéséhez. P. Chandramouli ügyvezető igazgató, Domotech Appliances További kimeneti adatok gyártáshoz Fémlemez-szerkezetek kiterítése: Automatikusan kiterítheti a fémlemez-szerkezeteket hajlítási kompenzációkkal. Síkba ki nem teríthető felületek kiterítése: Olyan felületeket is kiteríthet, amelyek az anyagok nyújtását vagy összenyomását igénylik. 3D-s nyomtatás/gyors prototípuskészítés: Nyomtathat közvetlenül a 3MF- és AMF-támogatással rendelkező 3D nyomtatókra, illetve STL és más fájlformátumokat exportálhat a gyors prototípuskészítéshez. 2D gyártási adatok: Automatikusan exportálhatja a CNCgépek által használt DXF és DWG formátumú fájlokat közvetlenül a SOLIDWORKS 3D-s modelljeiből. Egyszerűbb gyártás-előkészítés: Automatikusan készíthet furattáblázatot, hegesztési táblázatokat, darabolási listákat és kivágószerszám-adatokat. 3D CAM-partnerek integrációja: A Certified Gold Solution partnerek CAM termékeivel automatikusan adatfordítás nélkül frissítheti az NC-eszköz-pályavonalakat közvetlenül a SOLIDWORKS programból. HATÉKONYABB EGYÜTTMŰKÖDÉS ÉS AZ ELKÉPZELÉSEK GYORSABB ÁTADÁSA Megoszthatja CAD-adatait, és együttműködhet másokkal a szervezet különböző területeiről, illetve az ügyfelekkel és az alvállalkozókkal. Mechatronikai tervezési folyamatok, egyetlen platformon párhuzamosan végezhető tervezési munka és áramvonalas elektromos/gépészeti tervezés segítségével gyorsan és egyszerűen végezhet a terméktervezéssel. A meglévő 2D DWG adatok kezelése: tervkarbantartás a SolidWorks 2D CAD-eszközök segítségével Automatikus alakzatfelismerés: Automatikusan átalakíthatja a nem SOLIDWORKS szoftverben létrehozott CAD-adatokat, ezáltal gyorsabban végezhet módosításokat a jövőben. ECAD MCAD adatkonvertálás: A CircuitWorks kétirányú adatcserét tesz lehetővé a gépészmérnökök és a villamosmérnökök között. Beolvasott adatok importálása: A beolvasott adatokat SOLIDWORKS CAD-geometriává alakíthatja, így lehetővé téve a fordított irányú tervezést. Együttműködési eszközök Large Design Review (Nagy tervek megtekintése): Tekintsen át, végezzen méréseket, készítsen metszeteket és megjegyzésekkel ellátott pillanatképeket nagy összeállításokról. edrawings Viewer: barát fájlformátum használatával tekintse meg és címkézze fel a SOLIDWORKS fájlokat; a SOLIDWORKS CAD, DWG és számos egyéb CADformátumot is támogat; mobileszközökön is használható. A szellemi tulajdon védelme: A Defeature funkcióinak segítségével elrejtheti és megvédheti a tervek kiválasztott elemeit, mielőtt megosztaná másokkal a modelleket. SOLIDWORKS termékadat-kezelés Adatkezelés: A tervadatok automatikus verziókezelése, elérésének korlátozása és biztonságának biztosítása. Adatok keresése: Megkereshet alkatrészeket, elemeket új tervekben történő alkalmazás céljából, továbbá megkereshet és felhasználhat meglévő terveket. Adatcsere Importálás/exportálás: CAD-adatait az igényeinek megfelelő formátumú fájlokká alakíthatja; akár IFC-fájlokat is importálhat és exportálhat az AECtervezőprogramokkal (építészet-épületgépészetkivitelezés) való együttműködés céljából.

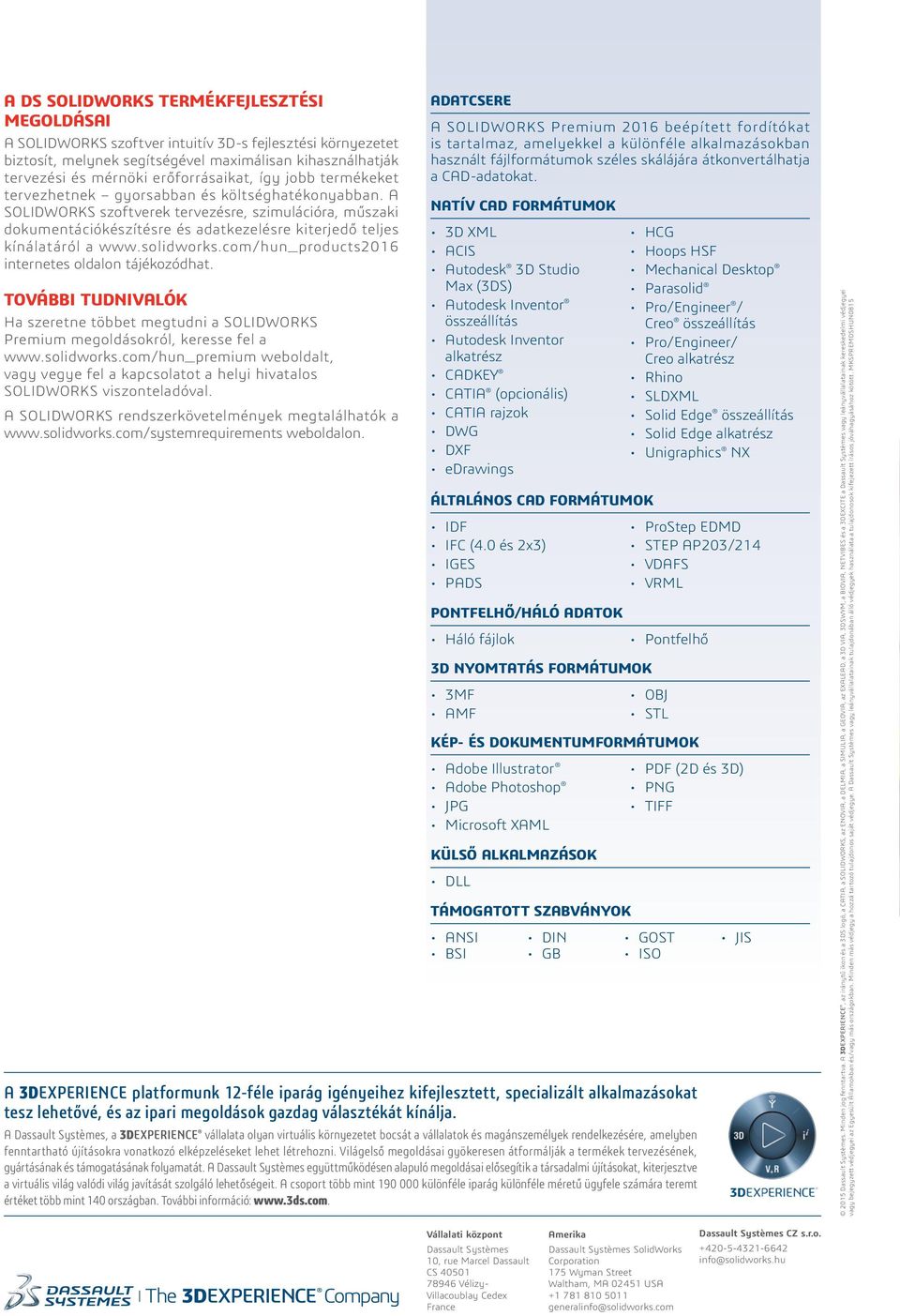

6 A DS SOLIDWORKS TERMÉKFEJLESZTÉSI MEGOLDÁSAI A SOLIDWORKS szoftver intuitív 3D-s fejlesztési környezetet biztosít, melynek segítségével maximálisan kihasználhatják tervezési és mérnöki erőforrásaikat, így jobb termékeket tervezhetnek gyorsabban és költséghatékonyabban. A SOLIDWORKS szoftverek tervezésre, szimulációra, műszaki dokumentációkészítésre és adatkezelésre kiterjedő teljes kínálatáról a internetes oldalon tájékozódhat. TOVÁBBI TUDNIVALÓK Ha szeretne többet megtudni a SOLIDWORKS Premium megoldásokról, keresse fel a weboldalt, vagy vegye fel a kapcsolatot a helyi hivatalos SOLIDWORKS viszonteladóval. A SOLIDWORKS rendszerkövetelmények megtalálhatók a weboldalon. ADATCSERE A SOLIDWORKS Premium 2016 beépített fordítókat is tartalmaz, amelyekkel a különféle alkalmazásokban használt fájlformátumok széles skálájára átkonvertálhatja a CAD-adatokat. NATÍV CAD FORMÁTUMOK 3D XML ACIS Autodesk 3D Studio Max (3DS) Autodesk Inventor összeállítás Autodesk Inventor alkatrész CADKEY CATIA (opcionális) CATIA rajzok DWG DXF edrawings ÁLTALÁNOS CAD FORMÁTUMOK IDF IFC (4.0 és 2x3) IGES PADS KÜLSŐ ALKALMAZÁSOK DLL TÁMOGATOTT SZABVÁNYOK ANSI BSI DIN GB HCG Hoops HSF Mechanical Desktop Parasolid Pro/Engineer / Creo összeállítás Pro/Engineer/ Creo alkatrész Rhino SLDXML Solid Edge összeállítás Solid Edge alkatrész Unigraphics NX ProStep EDMD STEP AP203/214 VDAFS VRML PONTFELHŐ/HÁLÓ ADATOK Háló fájlok Pontfelhő 3D NYOMTATÁS FORMÁTUMOK 3MF AMF OBJ STL KÉP- ÉS DOKUMENTUMFORMÁTUMOK Adobe Illustrator Adobe Photoshop JPG Microsoft XAML PDF (2D és 3D) PNG TIFF GOST ISO A 3DEXPERIENCE platformunk 12-féle iparág igényeihez kifejlesztett, specializált alkalmazásokat tesz lehetővé, és az ipari megoldások gazdag választékát kínálja. A Dassault Systèmes, a 3DEXPERIENCE vállalata olyan virtuális környezetet bocsát a vállalatok és magánszemélyek rendelkezésére, amelyben fenntartható újításokra vonatkozó elképzeléseket lehet létrehozni. Világelső megoldásai gyökeresen átformálják a termékek tervezésének, gyártásának és támogatásának folyamatát. A Dassault Systèmes együttműködésen alapuló megoldásai elősegítik a társadalmi újításokat, kiterjesztve a virtuális világ valódi világ javítását szolgáló lehetőségeit. A csoport több mint különféle iparág különféle méretű ügyfele számára teremt értéket több mint 140 országban. További információ: JIS 2015 Dassault Systèmes. Minden jog fenntartva. A 3DEXPERIENCE, az iránytű ikon és a 3DS logó, a CATIA, a SOLIDWORKS, az ENOVIA, a DELMIA, a SIMULIA, a GEOVIA, az EXALEAD, a 3D VIA, 3DSWYM, a BIOVIA, NETVIBES és a 3DEXCITE a Dassault Systèmes vagy leányvállalatainak kereskedelmi védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Minden más védjegy a hozzá tartozó tulajdonos saját védjegye. A Dassault Systèmes vagy leányvállalatainak tulajdonában álló védjegyek használata a tulajdonosok kifejezett írásos jóváhagyásához kötött. MKSPREMDSHUN0815 Vállalati központ Dassault Systèmes 10, rue Marcel Dassault CS Vélizy- Villacoublay Cedex France Amerika Dassault Systèmes SolidWorks Corporation 175 Wyman Street Waltham, MA USA generalinfo@solidworks.com Dassault Systèmes CZ s.r.o info@solidworks.hu
