1 2D/3D CAD adat Festo PARTdataManager

2 Festo PARTdataManager 2D/3D CAD adatok most még gyorsabban és még könnyebben Kevesebb munkamennyiség a több mint termékről szóló 2D/3D adatoknak köszönhetően. Az alkalmazott CAD technológia lehetővé teszi multi-cad-kompatibilis CAD adatok létrehozását. Neutrális és natív CAD formátumok is létrehozhatók teljes mértékben az Ön igényeinek megfelelően. A Festo PARTdataManager különálló alkalmazásként telepíthető. Élvezze ki az átfogó, teljes szövegben történő keresést, pl. alkatrészszámokra vagy termékcsaládokra. Navigáljon a kategóriák szerint rendezett termékek között, állítsa be saját kedvenceit, vagy keressen kulcsszó pl. megfogó szerint. Hozzon létre 2D-rajzokat keret- és rétegbeállításokkal a szükségleteinek megfelelően! 2D/3D CAD interfészek a következőkhöz: AutoCAD Autodesk Inventor CATIA V5 Creo Pro/ENGINEER NX SOLID EDGE SolidWorks CAD Data by Festo AG CAD technology powered by CADENAS GmbH 2015 Látogassa meg weboldalunkat: Itt olyan videókat találhat, amelyek gyorsan és egyszerűen magyarázzák el ennek a verziónak a funkcióit. 2

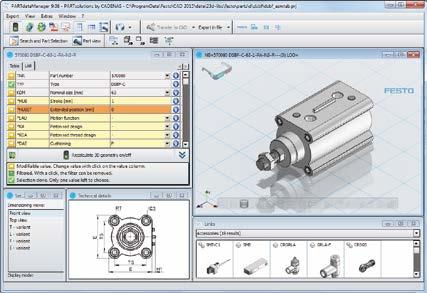

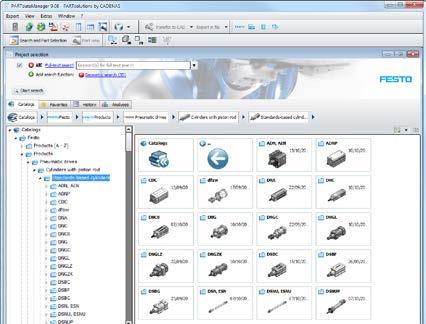

3 Három különböző nézet érhető el a Festo PARTdataManager alkalmazásban 1. Klasszikus táblanézet Kiválasztótáblázat elöl A megfelelő termékeket a rendezés és keresés funkciók használatával találhatja meg a kiválasztótáblázatban 2. Listanézet Termék- és geometriai adatok egy kompakt listában A megfelelő termékeket három szűrő használatával találhatja meg Új Kiegészítők kiválasztott termékekhez Festo PARTdataManager Példa: peremes rögzítés a DSBF standard hengerekhez A táblanézetből vagy listanézetből egyszerűen váltson közvetlenül a DSBF projektről a CRFNG projektre. Csak rá kell kattintania a megfelelő címre a References ablakban! 3. 3D listanézet A termék nagy 3D megjelenítése Lemérheti az alapméreteket export előtt a kényelmes mérési funkció segítségével 3

4 Mindig a legfrissebb adatok az intelligens online frissítésnek köszönhetően Használja az integrált, online frissítési funkciót annak biztosítására, hogy mindig a legfrissebb CAD adatok állnak rendelkezésre helyi szinten! Gyors Biztonságos Naprakész

5 Aktiválja a frissítési emlékeztetőt a Festo PARTdataManager telepítésekor! Ezt követően minden frissítés megjelenik a képernyőn. A Windows minden egyes indításakor ellenőrzésre kerül, hogy elérhetők-e a CAD adatok frissítései. Ugyanakkor az is meghatározható, milyen gyakran keressen a rendszer frissítéseket. Release Notes funkció Termékek megjelenítése frissített CAD adatokkal Lehívhatók a frissítési eszközön keresztül a Katalógus ablakra való, jobb egérgombbal történő kattintással Hívja le a telepített CAD adatok és a legújabb verzió közötti különbségeket, vagy tekintse meg a régebbi verziókkal kapcsolatos információkat! Előny Az új CAD adatok letöltése előtt eldöntheti, hogy a módosítások érintik-e Önt. 5

6 Festo CAD plug-in A Festo CAD plug-inek megbízható kapcsolatot biztosítanak a Festo PARTdataManager és a CAD rendszer között. A CAD rendszer Festo menüvel bővül, amely révén sor kerül az alkatrészek kiválasztásának zökkenőmentes integrálására is. A CAD plug-in letölthető a Festo Támogatási Portálról: Előnyök Sokkal gyorsabb komponensmodellezés Gyors szerelési elrendezések, beleértve a társítást is Saját rendszersablonok használata Interfészbeállítások személyre szabott konfigurációja Festo CAD plug-in a következőkhöz: AutoCAD Autodesk Irwentor Creo Pro/ENGINEER NX SOLID EDGE SolidWorks 6

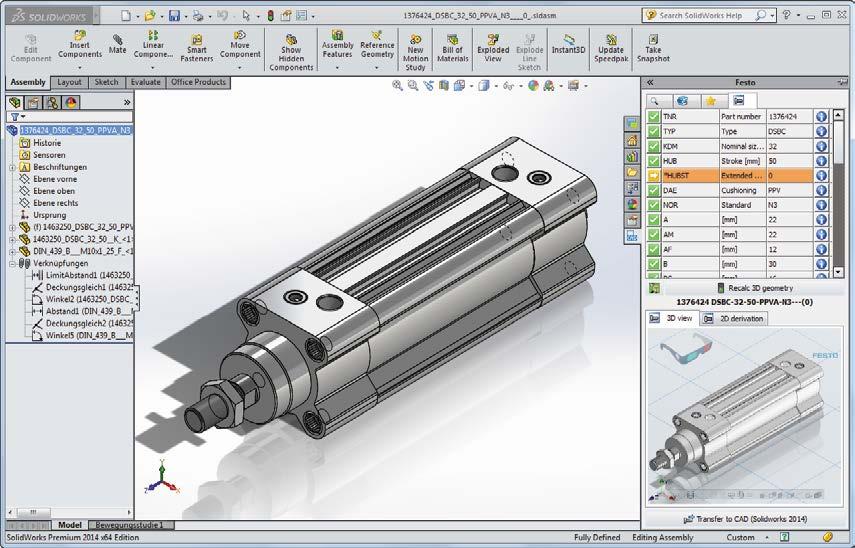

7 A Festo CAD plug-inek lehetővé teszik a teljes termékkiválasztást CAD rendszerben. Például a kiválasztott termék először lemérhető 3 dimenzióban, és csak akkor jön létre natív formátumban, ha megfelel a műszaki követelményeknek. A mérnök az egész folyamat során a CAD rendszer felhasználói interfészén belül marad. Nincs szükség a különböző alkalmazások közötti zavaró oda-viszszaváltásokra. 7

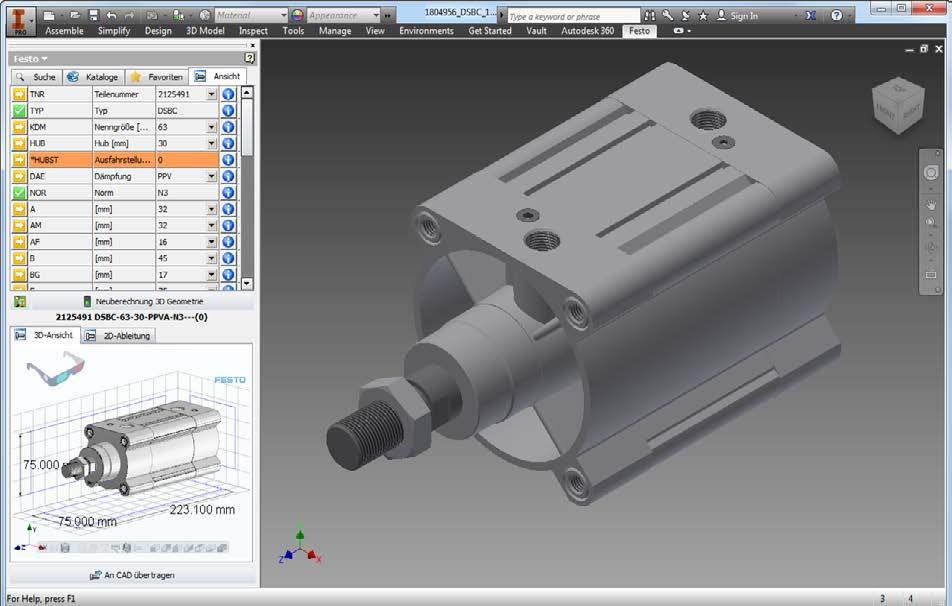

8 Zökkenőmentes integráció az Autodesk Irwentor 2014 rendszerbe 8

9 A támogatott CAD rendszerek áttekintése A táblázat jelöli, hogy a CAD rendszerek és operációs rendszerek mely kombinációihoz használhatók a natív CAD interfészek. CAD Verzió Win 7 x32 Win 7 x64 Win 8 x32 Win 8 x64 SP0 SP0 AutoCAD CATIA V5 R19 R20 R21 R22 R23 R24 Creo Parametric Inventor Pro/Engineer WF5 Siemens NX Solid Edge ST2 ST3 ST4 ST5 ST6 ST7 Solid Works

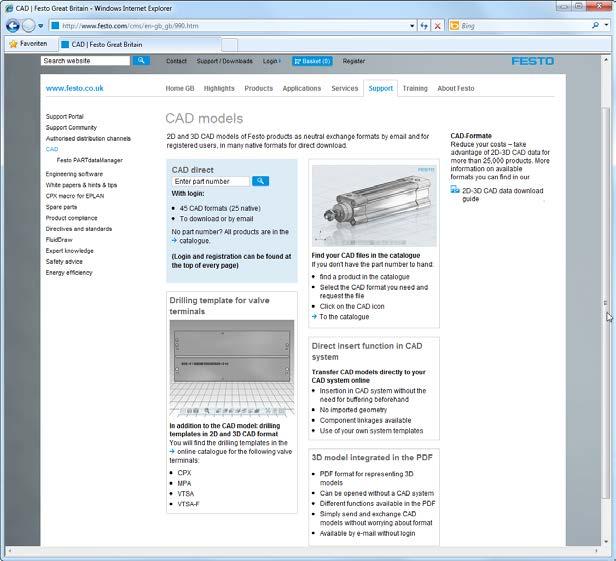

10 Használja ki online CAD ajánlataink előnyeit! A legújabb CAD adatokat közvetlenül weboldalunkon elérő felhasználók több mint letöltést indítanak havonta. Használja ki a lehetőséget, és válassza ki a kívánt formátumot a több mint 45 rendelkezésre álló csereformátumból beleértve az új natív formátumokat is! További információkért kattintson a Súgó lehetőségre az adatformátumok kiválasztására szolgáló négyzet alatt! Több mint termék CAD adata érhető el több százezer változatban /letöltés útján, vagy közvetlenül a CAD funkcióban (PART2cad). A CAD direct segítségével egyszerűen hozzáférhet a kívánt termék CAD adataihoz az alkatrészszám megadásával. 10

11 2D/3D CAD formátumok online a oldalon Neutrális formátumok Az alkatrészszámok és azono- Komponens-összekötők (korlá- Makroformátumok A neutrális formátumok pl. SAT, sító kódok beépülnek a CAD tok, társítások) Ugyanazokat az előnyöket kínál- STEP, IGES és DXF szinte min- modellbe és a modell fájlne- Darabjegyzék-információ a kol- ják, mint a natív formátumok, den CAD rendszerben használha- vébe lízió szempontjából releváns kivéve azt, hogy nincs lehetőség tók o importált geometria, inkább komponensekhez komponenstársításra. Bizonyos dinamikusan generált adatok Minimális fájlméret esetekben ez a formátum nem Natív formátumok Alkatrésztörténet használható az Open File Dialog A neutrális formátumokkal ellen- Térben rögzített komponensek, komponenssel a CAD rendszerben. tétben a natív CAD formátumok számos előnyt kínálnak valamint mozgó alkatrészek, mint például kihúzható dugatytyúrudak Előny CAD adatokat hozhat létre a saját kezdősablonjában. Natív Neutrális 2D 3D 2D 3D Szoftver Verzió Szoftver Verzió Szoftver Verzió Szoftver Verzió AutoCAD V14 3D Studio MAX BMP (2D view) DWG Cadkey CDL* V19 AutoCAD V14 BMP (3D view) DXF CATIA IUA* V4 Caddy++ SAT-V4.2 DWF ASCII 5.5 IGES HP ME 10 V9 CATIA* V5 R8 DWF Binary 5.5 JT Medusa* 2000i CATIA** V5 R8 DWF Compressed 5.5 Metafile V2 VX (Varimetrix) V5.0 CATIA IUA* V4 DWG Parasolid Binary V15 CoCreate Modeling* 2007 DXF Parasolid Text V15 Creo Elements/Direct Modeling* 17 HPGL V2 PDF 7.01 Creo Elements/Direct Modeling** 13 IGES V5.0 SAT V7.0 Creo Elements Pro** 5 JPEG (2D view) STEP AP203 Creo Parametric** 1 2 JPEG (3D view) STEP AP214a COLLADA Metafile V1 STEP AP214b Intergraph EMS Metafile V2 STL Inventor SVG VRML V1.0 Inventor** Wavefront Adv. Visualizer MegaCAD SAT-V2.0 XGL Pro/E Wildfire 4 5 Pro/E Wildfire** 4 5 Siemens NX Siemens NX** 6 9 SolidEdge ST2 ST5 SolidEdge** ST2 ST6 SolidWorks* 2001 SolidWorks** Think3 2006,2 VX (Varimetrix) V5.0 *Makroformátum **Direkt to CAD funkció (PART2CAD) 11

12 12

13 CADENAS Technologies AG A CADENAS vezető szoftverfejlesztő a stratégiai alkatrészkezelés és az alkatrészek számosságának a csökkentése (PARTsolutions), valamint az elektronikus CAD termékkatalógusok (ecatalogsolutions) terén. Személyre szabott szoftvermegoldásaival a vállalat összekapcsolja a komponensgyártókat és termékeiket, valamint a felhasználókat. A 14 nemzetközi helyszínen 300 munkavállalóval 1992 óta működő CADENAS vállalat elnevezése (spanyolul folyamatsorok) a sikerre, kreativitásra, tanácsadásra és folyamatoptimalizálásra utal. PARTsolutions stratégiai alkatrészek kezelése A könnyen befolyásolható átfogó termékköltségek 70%-a a K+F szakasz során történő tervezéshez vezethető vissza, és stratégiai alkatrészkezelés révén csökkenthető. A modern vállalatoknál a PARTsolutions stratégiai alkatrészkezelő rendszer hozzájárul ahhoz, hogy a komponensek és szabványalkatrészek könnyen megtalálhatók legyenek, csökkenti az alkatrészek számosságát, és foglalkozik az alkatrészek kezelésével is. A PARTsolutions szoftver zökkenőmentesen integrálódik a folyamatsorba, és így az egész ciklust lefedi. A PARTsolutions és az adatforrások, meglévő CAD és ERP rendszerek közötti csatlakozásnak köszönhetően a felhasználók egyetlen pillanat alatt megkapnak minden, a kutatáshoz és alkatrész-kiválasztáshoz szükséges, funkcióhoz kapcsolódó információt. A stratégiai alkatrészkezelés a következőt jelenti A költségek hatékonyan és fenntarthatóan csökkennek A folyamatok felgyorsulnak Az alkatrészek számossága csökken a konszolidáció révén Minden információ rendelkezésre áll egy pillanat alatt Keresés helyett rátalálás Nagyobb mozgástér a kreatív ötleteknek = adminisztráció helyett mérnöki munka Kíméli a vállalati erőforrásokat 13
