1 Magyarországi partner: S&T Consulting Hungary Kft.

TERMÉK-TÖRTÉNET > 1999 2003 2005 2016 NEXT Visual Components is

2 TERMÉK-TÖRTÉNET > NEXT Visual Components is founded KUKA Sim Layout 3D Product Family Visual Components 4.0

3 E S S E N T I A L S P R O F E S S I O N A L VISUAL COMPONENTS 4.1 A GYÁRSZIMULÁCIÓ KÖVETKEZŐ GENERÁCIÓJA R O B OT I C S P R E M I U M

4 ESSENTIALS

5 CLICK TO EDIT MASTER TITLE STYLE ESSENTIALS A gyártási szimulációs termékeink alapja. Tervezze meg, építse fel és szimulálja a saját gyárát használatra kész alkotóelemek használatával! ALAPRAJZ KONFIGURÁCIÓ PONTFELHŐ TÁMOGATÁS CAD KOMPATIBILITÁS 2D RAJZ PROJEKTRE KÉSZ EREDMÉNYEK EGYSZERŰ ROBOTIKA PLC KAPCSOLÓDÁS STATISZTIKA ÉS BESZÁMOLÓ VC ÉLMÉNY

plug-and-play funkción keresztül összeköthetőek.

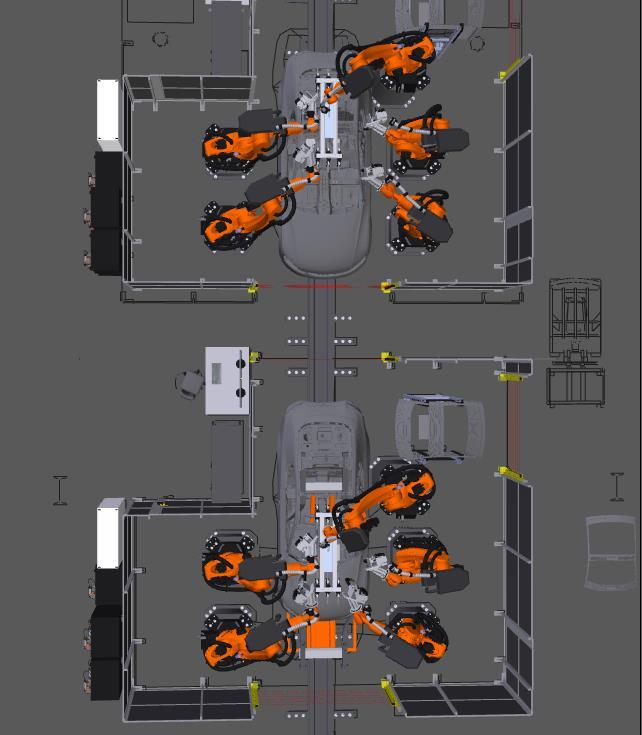

6 ALAPRAJZ KONFIGURÁLÁS Az alaprajzokat gyorsan fel tudja építeni, mivel az alkotóelemek az ecatalogból azonnal áthúzhatók a 3D világba, valamint a kompatibilis alkotóelemek a plug-and-play funkción keresztül összeköthetőek. Az alkotóelemek előre meghatározott paramétereit (dimenziók, sebesség, szín) a tulajdonság szerkesztési funkcióval módosíthatja.

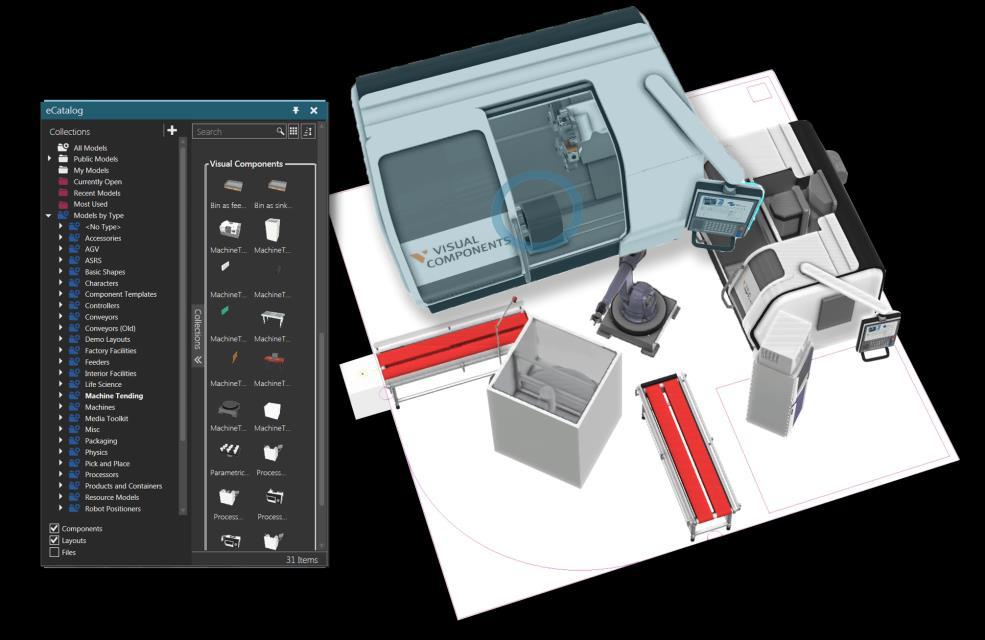

7 E-CATALOG A Visual Components e-catalog több, mint 2000 ipari robotot, szállító szalagot és egyéb elemet tartalmaz. Több mint 30, legnagyobbak közé tartozó ipari automatizálási cég termékei érhetők el. Ingyenesen elérhető minden felhasználó számára!

8 CAD KOMPATIBILITÁS A Visual Components támogatja a vezető CAD szállítóktól származó CAD fájltípusok importálását (Autodesk, Dassault, PTC, Siemens és mások) Natív fájlformátumokat kezel Essentials csomag része, külön költsége nincs

9 KIMENET FÁJLOK Fájlok széles választéka exportálható Visual Components-ből SZIMULÁCIÓ 2D RAJZ KÉPEK

(Visual Components Experience alkalmazásokhoz) Beágyazott szimuláció

10 SZIMULÁCIÓ A felhasználó felvételt készíthet a szimulációról és exportálhat: Video fájlok (akár 4K HD minőségben) Animációs fájlok (Visual Components Experience alkalmazásokhoz) Beágyazott szimuláció interaktív 3D PDF ben (Adobe) Beépített navigáció, visszajátszás és tételjegyzék

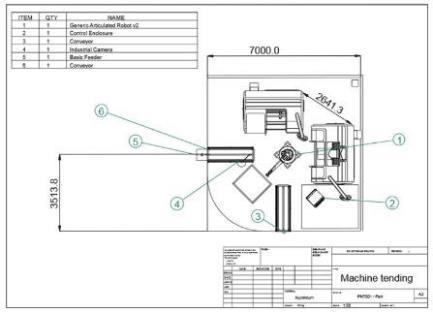

11 2D RAJZ A Visual Components támogatja.dwg fájlok exportálását és importálását

12 MAGAS MINŐSÉGŰ KÉPEK Fotórealisztikus megjelenítés egyszerűen

ütközések vizsgálatára vonatkozóan, valamint robot logikájának,

13 EGYSZERŰ ROBOTIKA A Simple Robotics beépített funkciókkal rendelkezik a robotok mozgatására, a különböző területek elérhetőségének és az ütközések vizsgálatára vonatkozóan, valamint robot logikájának, elhelyezkedésének mozgásszabályozási visszajelzésekkel történő meghatározására.

14 PONTFELHŐ TÁMOGATÁS Importálhatja létesítményeinek pontfelhő modelljeit, majd akár a létesítményen belül is konfigurálhatja az alaprajzot. A pontfelhők geometriai modellként jelennek meg. Ütközés viszgálat, mérés, stb.

komissiózás folyamat szimulációját, beleértve a logikai programok és a vezérlés

15 PLC KAPCSOLAT OPC UA vagy támogatott interfészen (Staübli, Universal Robots) keresztül kapcsolható a szimuláció a vezérlő rendszerhez Lehetővé teszi a komissiózás folyamat szimulációját, beleértve a logikai programok és a vezérlés tesztelését és kiértékelését, a változások vizsgálatát Folyamat valós idejű szimulációja, analízis

Statisztika felületen sablonok, előre definiált statisztikai

16 STATISZTIKA ÉS BESZÁMOLÓ A szimulációs statisztikák vonal, sáv, oszlop, vagy kördiagramok használatával vizuálizálhatók. Statisztika felületen sablonok, előre definiált statisztikai elemek A szimulációs adatok exportálhatók XLS, CSV vagy PDF formátumokban

17 PROFESSIONAL

18 CLICK TO EDIT MASTER TITLE STYLE PROFESSIONAL Egyedi komponensek létrehozására. Minden, ami Essentials ben elérhető, s mellette saját modellek létrehozásához teljes körű eszköztár. KOMPONENS MODELLEZÉS GEOMTRIA EGYSZERŰSÍTÉS VARÁZSLÓK ALAP CAD

Meglevő modellek, katalóguselemek tulajdonságainak szerkesztésére GUI / script A felhasználói felület a legtöbb általános

19 KOMPONENS MODELLEZÉS Teljes körű komponens definíciót biztosít: geometria, viselkedés, tulajdonságok Kinematikai felépítés, funkcionalitás és viselkedés adható meg az importált CAD geometriához. Meglevő modellek, katalóguselemek tulajdonságainak szerkesztésére GUI / script A felhasználói felület a legtöbb általános modellezési lépéshez biztosít eszközt, kódolás nem szükséges Script szerkesztőben (Python) tetszőleges programozási feladatokkal emelhető a modell a legmagasabb szimulációs szintre

20 VARÁZSLÓK A varázsló folyamat-szerűen, egyszerű kérdéseken keresztül gyűjt adatokat, majd a modell konfigurálását automatikusan elvégzi Automatizált komponensek: Mechanizmusok (megfogók, készülékek, elkapók, ) Robotok Szállítószalagok Egyszerű gépek

háromszögesítés vezérlése) Geometriai elemek egyszerűsítése primitívekre:

21 GEOMETRIÁK EGYSZERŰSÍTÉSE Geometria egyszerűsítéséhez, a szimuláció minőségének növeléséhez Elérhető funkciók: CAD import opciók (furatok és kis elemek kezelése, háromszögesítés vezérlése) Geometriai elemek egyszerűsítése primitívekre: téglatest, henger, Tizedelés (tesszaláció) Modellfa alapú geometria leválogatás és kezelés

22 ALAP CAD Geometriák létrehozására és szerkesztésére, egyedi modellekhez és összeállításokhoz Alap CAD funkcionalitást biztosít. Primitívek téglatest, henger, kúp, gömb, szöveg, stb. Alap műveletek, mint forgatás, kihúzás, másolás egyedi vagy összetett geometriák esetén. Parametrizálás

23 ROBOTIKA

24 CLICK TO EDIT MASTER TITLE STYLE ROBOTIKA Offline programozás Robot útvonalterv eszköztár FESTÉS FOLYAMAT VIZUALIZÁCIÓJA GÖRBE MENTI MOZGÁS VIRTUÁLIS TOPOLÓGIA RÉSZLETES ÚTVONALTERV

stb. Geometria alapú útvonal tervezés Specializált

25 RÉSZLETES ÚTVONALTERV Simple Robotics vs Robotics Hegesztés, festés, tömítés, vizes vágás, felületkezelés, stb. Geometria alapú útvonal tervezés Specializált eszköztár Sugárvetés Térfogat érzékelés Near-miss Minimális távolság Ütközés

26 TOPOLÓGIA Teljes 3D geometria kiértékelés Felület, élek Görbe, görbület Stb. Matematikai pontosságú geometriai import NURBS támogatás segítségével Topology API Egyedi útvonal tervezéshez Útvonal betanításhoz

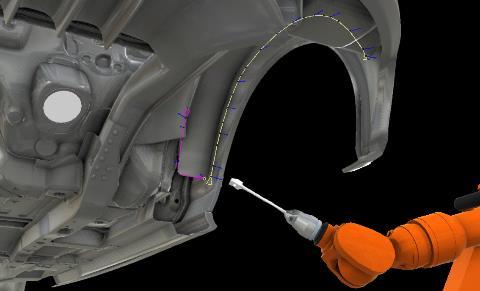

27 GÖRBE MENTI MOZGÁS Ez a funkció a tárgy geometriájának vizsgálatával, útvonal előrejelzések készítésével valamint útvonalak javaslatával automatizálja a robotok útjának megtervezését.

FESTÉS FOLYAMAT VIZUALIZÁCIÓ Festés vizualizációja rétegvastagság vizsgálattal; segítségével lerövidíthető a festési folyamat tervezése Beépített festés szimuláció,

28 FESTÉS FOLYAMAT VIZUALIZÁCIÓ Festés vizualizációja rétegvastagság vizsgálattal; segítségével lerövidíthető a festési folyamat tervezése Beépített festés szimuláció, festék törmelék és festék szennyezés kezeléssel Tetszőleges, egyedi, testreszabott festék pisztoly, többszörös fejek, stb. Festés vastagság analízis, pszeudo szín analízis

API robotvezérléshez RRS1 modell alapján A robotszimuláció során

29 RRS Pontosabb robotmozgás és ciklusidő biztosítására 32/64bit RRS1 modulok támogatása több robot egyidejű vezérléséhez Egyszerű API robotvezérléshez RRS1 modell alapján A robotszimuláció során a standard robot programozás együttesen alkalmazható az RRS1 modullal

30 PREMIUM

31 CLICK TO EDIT MASTER TITLE STYLE PREMIUM Teljeskörű gyárszimulációs megoldás Tartalmazza az Essentials, Professional and Robotics modulokat E S S E N T I A L S P R O F E S S I O N A L R O B O T I C S

32 VC EXPERIENCE Visual Components EXPERIENCE

gyártervezés és szimuláció területén M O B I L NÉZEGETŐ Szimuláció és terv

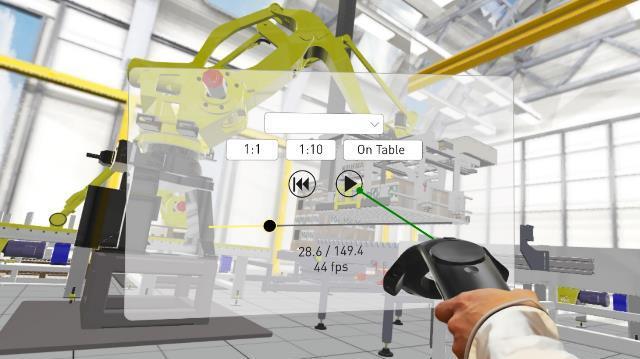

33 CLICK TO EDIT MASTER TITLE STYLE VISUAL COMPONENTS EXPERIENCE VIRTUÁ L I S VA LÓ SÁG Magával ragadó és meggyőző élmény Egy teljesen új megközelítés a gyártervezés és szimuláció területén M O B I L NÉZEGETŐ Szimuláció és terv megosztása helyszínen Dedikált mobil alkalmazás segítségével könnyedén megosztható eredmények

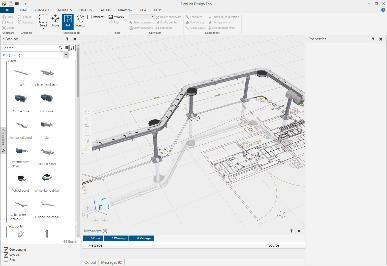

34 PLATFORM NAGYTEL JESÍTMÉNYŰ 3D SZIMULÁCIÓS MOTOR ÉS NYÍLT API Építsen saját szimulációs alkalmazást Visual Components platform-on!

35 PYTHON API A Python API alkalmazásával testreszabott szimuláció hozható létre, illetve létrehozható vele egyedi, testre szabott művelet vagy egyszerű alkalmazás.net API A.NET teljes hozzáférést biztosít új műveletek, egyedi eszközök létrehozásához. E mellett alkalmas az alkalmazás megjelenésének és folyamatainak testre-szabására.

36 Bővebb információk:
