1 SZIPorkázó technológiák Tömören a tartalomról Transzkódolási eljárások HFC szemmel Georgieff Zsolt HFC Technics Kft

2 A tartalom

3 A tartalom Tartalomterjesztés kihívásai A Műsorelosztók eltérő igényei Egyidejűleg elvárt összes formátum létrehozása KTV operátoroknak HD H.264, SD H.264, SD MPEG-2 A sávszélesség nem a legmagasabb prioritás (még) IPTV operátoroknak HD H.264, HD 720p H.264, SD H.264 A lehető legkisebb sávszélesség / CH IP gerincvonali elosztás Szinte minden formátum jelen van Az első lépcsős operátorok saját feldolgozást alkalmaznak

4 Kihívások a Műsorelosztó szolgáltatóknál A tartalombegyűjtés forrása jelenleg Műholdas és IP tartalomforrások egyidejűleg Várhatóan hosszútávon fennmaradó alkalmazás Egyik formátum sem ideális a hatékony frekvenciagazdálkodáshoz és / vagy IP sávszélességhez Eltérő alkalmazási funkciók Broadcast live elosztás: KTV: statisztikus MPX MPTS IPTV: H.264 CBR CatchUp OnDemand: H.264 CBR CatchUp OnDemand Adaptív: H.264 multi profil

5 Optimalizálás lehetőségek Lehetőség az optimalizálásra Tartalom igény szerinti tömörítése Műsorterjesztőnél Infrastruktúra szolgáltatónál Műsorelosztónál Tartalom transzkódolása Infrastruktúra szolgáltatónál Műsorelosztónál

6 Eszközök és megoldások AppearTV X20/X10

7 AppearTV X20/X10 SDIoIP SDI formátum IP szabvány alatti továbbítása Az IP hálózatok kapacitásának jelentős növekedése Az eddigi szál/sdi optikai átvitellel szemben szabványos IP A Műsorelosztó veszteségmentes tartalomból állíthatja elő a tömörített tartalmat AppearTV X20/X10

8 AppearTV X20/X10 AppearTV X20/X10 Forradalmi kontribúciós fejállomás Rendkívül alacsony késleltetésű alaplap 10Gbps kártyánkénti alaplap forgalom 140Gbps switching kapacitás Két vezérlő modul (a 6 és 12 kártyás rendszerekhez) Emelt szintű biztonság és védelem HD-SDI, UHD-SDI over IP, JPEG, VC2, TICO, veszteségmentes tömörítés, illetve IP / SDI 96 SDIoIP / X20 2U, 48 SDIoIP / X10 1RU HEVC UHD és HD kódolás transzkódolás 17Q4 További feldolgozás XC5x00 rendszerrel

9 AppearTV X20/X10 X20 / X10 Kártyák és funkciók Nagy sebességű 10Gbps IP kártya Seamless switched IP bemenet Kettős tükrözött IP kimenet Tömörített és tömörítés nélküli video Be és kimeneti modul SDI video ASI video 3Gbps / port, 8 port (8xFullHD) Scrambling module 2000 csatorna 6Gbps+ titkosítási kapacitás

10 Broadcast tartalomszolgáltatási lánc

11 AppearTV elemek abroadcast tartalomszolgáltatási láncban AppearTV fejállomások a Broadcast tartalomszolgáltatási láncban Multicast IP video nagy kapacitású tűzfal Scrambling VoD Scrambling Kontribúciós feladatok HEVC kóder Kiegészítve az XC5x00 rendszerrel komplex Broadcast tartalomszolgáltatási láncot alkot

12 Ideális eszközök az optimális megoldáshoz AppearTV XC5x00

13 AppearTV XC5x00 AppearTV XC5x00 Moduláis IP alapú kóder / transzkóder SDI forrásról bármely formátumra (Universal series) Bármely formátumról bármely formátumra IP forrás esetén teljes dekódolás újrakódolás NG Statmux feldolgozás (kóder és transzkóder esetén) DualPass kódolás a kimagasló hatékonysághoz, vagy képminőség növeléshez Beépített automatikus redundancia N+M GbE kapacitás (256 SD, vagy 64 HD / 4RU) ASIC hardver alapú platform, broadcast és multiscreen alkalmazáshoz

14 AppearTV XC5x000 AppearTV XC5x00 Legmagasabb szintű automatikus redundancia kóder és transzkóder, illetve Statisztikus Multiplexer rendszerekben

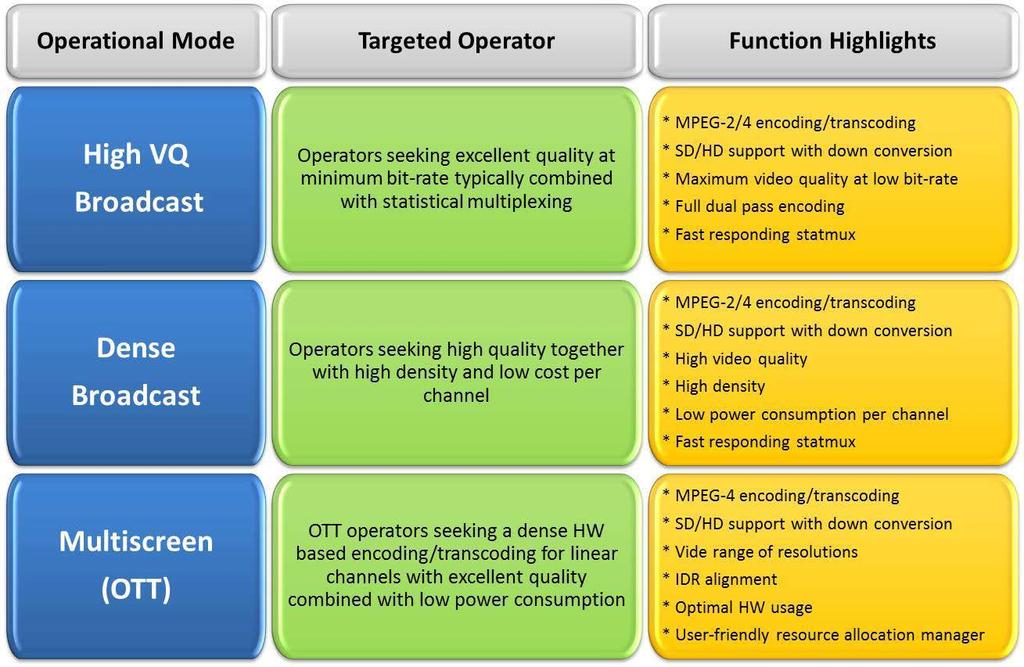

15 AppearTV kóder és transzkóder megoldások

16 AppearTV kóder és transzkóder megoldások

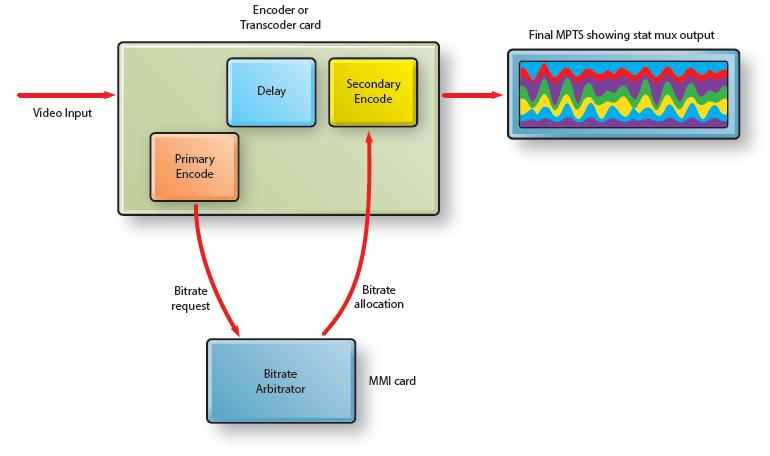

17 AppearTV Statisztikus Multiplexer AppearTV XC5x000 Újgenerációs StatMux 2.0: Emeltszintű multi-pass megoldással, villámgyors (akár 10ms) bitráta frissítési sebességgel A StatMux vezérlő a (MMI) hardverben implementálva, 1+1 redundanciával Nincs szükség további külső komponensre, mindent az alap HW tartalmaz Részletes StatMux grafikus megjelenítés, élő és visszamenőleges időtartamban

18 AppearTV Statisztikus Multiplexer

19 Ideális eszközök az optimális megoldáshoz Arris ME7000

20 ME7000 Converged Compression Platform Arris ME7000 Moduláis IP alapú kóder / transzkóder SDI kóder kártya univerzális használata Bármely formátumról bármely formátumra Teljes dekódolás újrakódolás NG Statmux feldolgozás Rendszer redundancia N+1 Kimagasló hatékonyság, rugalmasság és kapacitás Rendszeren belül kóder, transzkóder, statmux és scrambler GbE, kapacitás (96 SD, vagy 24 HD / 1RU) HEVC UHD 10GbE kapacitás 17Q4

21 ME7000 Converged Compression Platform Arris ME7000 Felépítése

22 ME7000 Converged Compression Platform Arris ME7000 ME7000 closed-loop Statisztikus Multiplexer MPEG-2 és MPEG-4 AVC closed-loop StatMux A rendszer később HEVC funkcióra frissíthető Teljes dekódolás-újrakódolás a legjobb minőséghez MPEG-2: 16:1 SD és 5:1 HD MPEG-4 AVC: 25:1 SD és 10:1 HD Akár 8 StatMux csoport / alapkeret Egyszerű grafikus felhasználóbarát kezelőfelület Egyidejű CBR, VBR és MBR alkalmazás Rendszer redundancia, 1+1 és N+1 alapkeret

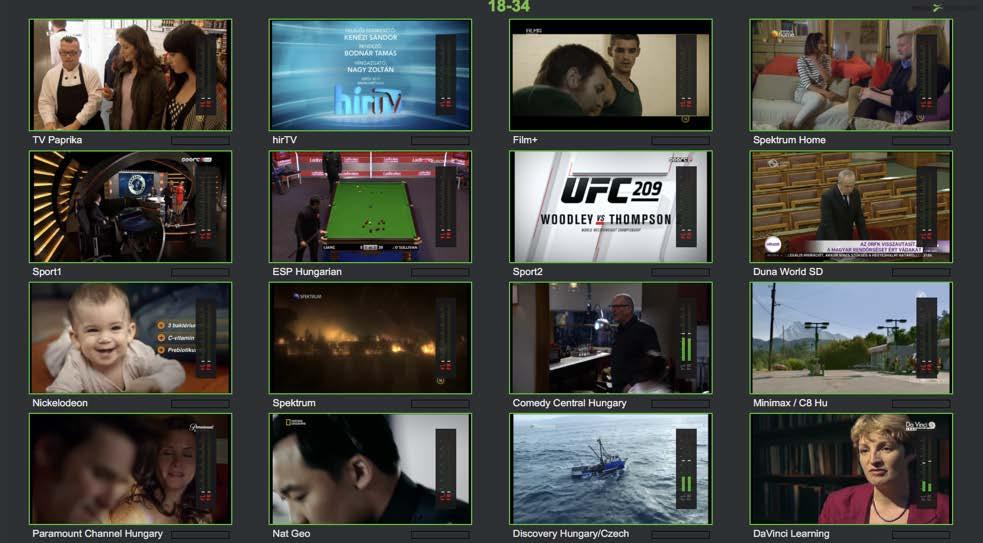

23 ME7000 Converged Compression Platform Arris ME7000 Grafikus csatorna csoport kép Bélyegképek a forrás ellenőrzéséhez

24 Konklúzió: Transzkódolásra szükség van Veszteség mentes átvitel és igény szerinti tömörítés Műsorterjesztő által átadott SDIoIP Központi BIX SDIoIP aggregációs pont Tetszőlegesen a la carte átvételű SDI tartalom Műsorterjesztő fejállomásán történő elsődleges tömörítés Hozzáférés a tartalom előállítás minőségében Szabványos gyártófüggetlen SDI kóder alkalmazás Nincs másodlagos minőségcsökkenés Költséges eljárás

25 Konklúzió: Transzkódolásra szükség van Központi Stream manipuláció Akár többszörös StatMux MPTS kialakítása SDIoIP tömörítetlen és / vagy műholdas / IP formátumról H.264 HD és SD CBR transzkódolás MBR és / ABR transzkódolás Optimalizált felhasználású MBR transzkódolás Közös költségviselés Magas szintű üzembiztonság Létrehozható magas szintű redundancia

26 SZIPorkázó technológiák Köszönjük a figyelmet!
