1 IPTV rendszer Korszerű IPTV és hibrid DVB-C / IPTV alkalmazás a DigiHead központosított szolgáltatásából Látványos és intuitív grafikus kezelőfelület, dinamikus menü Interaktív televíziózás A távközlési technológiák fejlődése, az önálló, kis méretű IP hálózatok és kábeltelevíziós rendszerek felhasználóinak is elérhetővé teszi az interaktív televíziózás élményét. A digitalizálás térhódításával megkezdődött a televíziós szokások változása. A technológia első hulláma azonban csupán a tartalom mennyiségét növelte meg látványosan, illetve a programcsomagok kezelését váltotta elektronikus verzióra a cserélhető szűrők mechanikus szerelése helyett. A digitális képminőség stabilabb, folyamatosan azonos minőséget garantál a néző részére, valós minőségi áttörést azonban csak a HD tartalmak terjedése és kompatibilis berendezéseken való továbbítása jelent. Az igazán lényeges változást az interaktivitás megjelenése jelentette, mely a rendkívül magas központi és előfizetői eszköz költségek, valamint a több tíz-, illetve százezer előfizetőhöz tervezett kiszolgáló rendszerek miatt csak a multinacionális szolgáltatók portfóliójában jelent meg. A számítástechnika, chipset gyártók és távközlési technológiák fejlődése mára az önálló kis és közepes IP és kábelhálózatok előfizetői részére is elérhetővé teszi az interaktív televíziózás élményét. Az IP alapú fejállomások gyors fejlődése, a technológia által megvalósítható centralizáció, lehetővé teszi egy központi kiszolgáló rendszerre való csatlakozást, amellett, hogy a csatlakozott szolgáltató megtartja egyéni arculatát, előfizetőivel való közvetlen kapcsolatát és a jogosultság kezelését, illetve díjbeszedést. A centralizált háttér biztosítja a broadcast csatornák megfelelő számban való elérését, a biztonságos és védett tartalom továbbítás lehetőségét, valamint a szükséges szoftverrendszerek költséghatékonyságát. Fejlett technológia Az új fejlesztésű middleware szoftver és komplex rendszertechnológia, soha nem látott rugalmasságot biztosít a modern digitális tartalomtovábbítás és felhasználói grafikus felület kezelhetőségében. Legújabb trendek, új szabványok, egyszerű felhasználói alkalmazás. [1]

2 Kiváló háttér az IPTV szolgáltatások bevezetéséhez Az IPTV platform fejlesztésének előzménye és háttereként a HFC Technics, valamint hét hazai kábelszolgáltató együttműködésének keretében létrehoztuk a DigiHead Digitális Szolgáltató céget. A vállalkozás modern budapesti ipari parkban kapott helyet, ahol megépítettük és üzemeltetjük az iparág egyik legmodernebb digitális fejállomását, professzionális kültéri vevőrendszer, rövidtávú szünetmentes és dízel áramfejlesztő, illetve redundáns klímaberendezés perifériákkal. A fejállomás alapja a világpiac vezető IP alapú újgenerációs DVB-IP streamer, az AppearTV Streamcore rendszere. A berendezés, amellett, hogy rendkívüli hatékonyságú, kiemelkedő üzembiztonsággal és fejlett redundáns alkalmazásokkal rendelkezik. A különböző vételi forrásokból rendelkezésre álló jelfolyamokat feldolgozzuk, egyprogramos un. SPTS IP jelfolyamokat hozunk létre és a csatornák hozzáférésének védelméhez, illetve a kulcsrakész centralizált rendszer alkalmazáshoz DVB simulcrypt, illetve DRM titkosítási adatokkal látjuk el. Az így, újból titkosított programonkénti jelfolyamot, a fejállomás és BIX közti optikai 10Gbit/s kapacitással rendelkező átviteli úton továbbítjuk a BIX-en telepített elosztó optikai IP switch berendezéshez. Köszönhetően az IP alapú fejállomás alkalmazási lehetőségeinek, a jelfolyam rendelkezésre áll IP SecureMedia DRM, DVB Conax CAS-7, valamint Simulcrypt SecureMedia és Conax együttes titkosítási eljárásokkal ellátva, az alkalmazási területnek megfelelő módon. A BIX-en levő elosztó ponton a csatornák a la carte módon átvehetők, és a felhasználó által szerződött béreltvonali sávszélesség által meghatározott számban továbbítható a felhasználó területi fejállomására, vagy elosztópontjára. Az így létrehozott tehnológia alkalmas DVB-C, DVB-T, IPTV, valamint hibrid DVB-C- IPTV alkalmazások mellett analóg fejállomási átadásra is, mindezt csupán az elosztóponton telepített Edge berendezés és választott szolgáltatási formátum határozza meg. A centralizált hozzáférés-korlátozó rendszereknek, valamint a fejlett ügyviteli és kiszolgáló rendszereknek köszönhetően, a területi szolgáltató - üzemeltető, soha nem látott egyszerűséggel kezelheti előfizetőit, mindezt rendkívül alacsony beruházási, és mérsékelt üzemeltetési költségek mellett. Professzionális elemek, professzionális minőség A DigiHead fejállomás az iparág vezető gyártóinak termékeiből van összeállítva. Célunk a rugalmas szolgáltatási rendszer megvalósítása mellett egy alcsony energia és terület felhasználású illetve környezet terhelésű megoldás összeállítása volt. Fejlett ügyviteli és kiszolgáló rendszerek [2]

3 DigiHead digitális szolgáltatás, valamint HFC Technics központi szolgáltatások rendszertechnikai felépítése DigiHead központi fejállomás Teleste Luminato, x3550 DVB-S/S2 DVB-S/S2 DeSrambl DeSrambl DeSrambl Regionális fejállomás DVB-T / IPTV ASI IP out x3550, x3650 DVB-T IP in ReScramb ReScramb BIX IP elosztási központ A la Carte csatorna átadás Regionális fejállomás IPTV MW, VoD DigiHead IP központi fejállomás IP Streamer SecureMedia CA DRM Conax Scrambler VoD Storage Ingest, Management Arris D5, x3550,3650 Regionális fejállomás hibrid DVB-C IPTV Internet VPN IP kapcsolat Független fejállomás hibrid DVB-C IPTV Központi CA/DRM A DigiHead megoldással egyidejűleg fejlesztettük a HFC Technics kiszolgáló rendszereit, így a hozzáférés-korlátozás, valamint a DVB adattábla menedzsment központi szoftvereit. Kiemelt projektként fejlesztjük az IPTV és hibrid DVB - IPTV alkalmazási rendszerek DigiHead illesztését és a kiszolgáló háttérrendszerek rugalmas alkalmazhatóságát. Megoldásaink alapja, hogy mind a DigiHead műsortovábbítással együtt, mind az Rugalmas szolgáltatási platform önálló fejállomások alkalmazása esetén lehetőség legyen a költséges hozzáférés kezelő és előfizetői menedzsment szoftver rendszerek megosztott költségű alkalmazására. A személyre szabott alkalmazásban könnyen számíthatók a költségek, így egyszerűbb a döntés a technikai megoldás kiválasztásában. Független IPTV fejállomás Központi CA/DRM Optimalizált költségek Önálló digitális és IPTV fejállomás építése esetén érdemes átgondolni a beruházások hatékonyságát. A központosított hozzáférés-korlátozó szoftverek használata javítja a megtérülési mutatókat, hatékonyságot. [3]

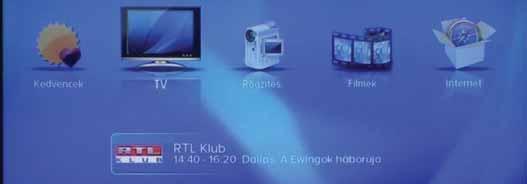

4 A szolgáltatás legfontosab pontja az előfizető elégedettsége. Alkalmazhatunk bármilyen szolgáltatást, ha az előfizető, felhasználó ALAP MENÜ Alkalmazás ikonokkal Mátrix elrendezés Függőleges és vízszintes görgetés intuitív és nagymama proof felépítése, mely nem igényel oktatást és lehetővé teszi az interaktív szolgáltatások igénybe vételét olyan felhasználók számára is, akik nem használnak személyi számítógépet, vagy internetet. Mindez egy mátrix alapú görgető rendszerrel érhető el, ahol az alapmenü szinte mindíg közvetlen elérhető, így nem lehet eltévedni a funkciók közt. Egyszerűsíti a kezelést a nagyméretű csatorna logók alkalmazása, valamint az egygombos kedvencek létrehozása. A felhasználó kényelmét szolgálja a számára az nehezen kezelhető, igénytelen megjelenésű, vagy nehézkesen lassú működésű. Rendszerünk lelke a middleware technológia, mely lehetővé teszi a STB-ok processzor erőforrásainak optimális kihasználtságát. Ennek köszönhetően a felhasználói grafikus felület rendkívül attraktív, látványos és akadásmentes animációkkal rendelkezik. A kezelőfelület egyenrangú a modern játékkonzolok által Broadcast TV Információs sáv Timeshift Csatornanév Idősík Következő műsor Hangerő EPG tábla Csatorna görgető Idősík görgető PiG megjelenítés Jelen idő kiemelés Részletes EPG Rögzített felvevő beépített személyi felvevő (opció), mely a nézett csatorna esetében automatikus timeshift funkcióval rendelkezik, vagyis bármikor megállíthatjuk, vagy visszapörgethetjük a nézett csatorna műsorát. A személyi felvevő lehetővé teszi az elektronikus programújságból való közvetlen egygombos felvétel programozást, illetve a már felvett programokat szintén a programújság adatai alapján rendezve visszanézhetjük. létrehozott grafikus megjelenítéssel. Szintén nagyon fontos elem, a kezelő felület logikus, HS 6020H IPTV Set Top Box Kompakt HDTV IPTV STB, a DigIP megoldási rendszerhez illesztve, SecureMedia Encryptonite ONE TM hozzáférés korlátozó rendszerrel integrálva. A STB rendelkezik alapsávi videó és audió kimenetekkel, HDCP védelemmel ellátott HDMI kimenettel, továbbá digitális optikai hang kimenettel. A STB alkalmas beépített merevlemez használatával automatikus timeshift funkcióra, valamint az EPG-ből, illetve közvetlen egygombos, vagy manuálisan programozott felvételre. Opcionálisan a STB WiFi vevővel szállítható, így a videó jelfolyamot képes vezeték nélküli módban feldolgozni. A STB rendelkezik kivezethető infraporttal, vagyis akár a TV készülék mögé is elhelyezhető. [4]

5 A Videotéka funkció az előbbiektől abban tér el, hogy itt a filmek a központi VoD szerverből olvashatók (bérelhetők), egyúttal tartalmazzák a film adatait, bemutatóját, stb. A téka megoldás alkalmazható zenetár szolgáltatáshoz is. A KonzervTV (opció, fejlesztés alatt) funkció abban tér el a videotéka és személyi felvevőtől, hogy itt a szolgáltatásokba felvett csatornák esetében az elektronikus műsorújságban visszafelé haladva az adott VoD menü Kategóriák szerint Film lista Részletes információ Borító menüjét, mely alkalmazással a TV képernyőjén keresztül szörfözhetünk az Chat menü Szövegbevitel képernyő kurzorral Csatorna feletti információ csere Interneten. A widget funkció látványos közérdekű és területi információk megjelenítésére ad lehetőséget, mint időjárás, naptár, lottószámok, árfolyamok, illetve helyi adatok, pl.: vízhőmérséklet, hójelentés, stb. program kijelölésével az ismét megtekinthető. Természetesen lehetőség van a videotéka menürendszerével egyező KonzervTV menü alkalmazása is. Felkészültebb felhasználók könnyedén kezelhetik az Internet browser szolgáltatás Web browser Szövegbevitel képernyő kurzorral USB billentyűzet Távvezérlő - egér YouTube Optimalizált megjelenítés Kereső funkció Közvetlen menüpont A webkit alkalmazással lehetőség van interaktív hirdetések, red button funkciók, illetve információk, szavazások, adatok bevitele szolgáltatásokra. Beépített lehetőség a felhasználó általi szolgáltatásmódosítás lehetősége. Az Internet alkalmazásokkal elérhető menüpont lehet az Internet rádió szolgáltatás. HS 6820H hibrid DVB-C IPTV Set Top Box Megegyezik a HS6020 STB funkciókkal, de a broadcast tartalom feldolgozása a beépített kettős DVB-C tuneren keresztül történik. Az igény szerinti videó tartalmakat, a szintén beépített DOCSIS modem használatával DOCSIS alapú IP alkalmazással kezeli. [5]

6 SAJÁT BROADCAST IPTV FEJÁLLOMÁS? NEM GOND! AppearTV SC2000 Streamcore Teleste LUMINATO DVB-S; -S2; -T; -C; ASI; IP bemenet, IP SPTS kimenet Professzionális IP Streamerek Kínálatunkban elérhetők a világpiac vezető IP alapú DVB fejállomás gyártóinak termékei. Az AppearTV SC2000 rendszere az iparág vezetőjeként, egyedülálló technológiai megoldásokkal és hatékonysággal rendelkezik. A Teleste Luminato platform az IP alapú DVB fejállomások friss képviselője. Jellemzői a rendkívüli ár / érték arány és hihetelenül alacsony energia, illetve helyigény. A korszerű rendszerek alkalmazásával professzionális IPTV broadcast fejállomás állítható össze. Egy komplex IPTV fejállomás építése és üzemeltetése már nem elérhetetlen. Cégünk két világpiac vezető gyártó IPTV fejállomás portfóliójával áll rendelkezésre. Az Appear TV, bár fiatal gyártó, mára az iparág világpiac vezető gyártója, köszönhetően a forradalmi technológiai megoldások alkalmazásának, illetve a rendkívül gyors és folyamatos fejlesztőmunkának. Az AppearTV hihetetlen sikerét az alapító IP fejlesztőmérnököknek köszönheti, akik Tandberg Television cégtől érkeztek, hogy megvalósítsák forradalmi technológiai elképzeléseiket. Az eredmény egy professzionális, hatalmas kapacitással rendelkező és beépített tartalékolási funkciókat tartalmazó moduláris felépítésű IP alapú fejállomás rendszer lett. Az AppearTV jelenleg a világpiac egyetlen szereplője, mely egyetlen platform alkalmazásával elérhetővé teszi az IP streamer, multiplexer, (bulk) descrambler, scrambler funkciókat, a QAM, COFDM modulációt, MPEG-2 / 4 dekóder, RF A osztályú AM VSB modulációt, illetv a HD SDI és HD / RF dekóder alkalmazásokat. A Teleste Luminato a gyártó DVB területen szerzett 10 éves tapasztalatai alapján fejlesztett korszerű és kiemelkedő hatékonyságú IP streamer, illetve DVB-C / T fejállomás platform. A rendszer legnagyobb előnye a rendkívül alacsony energia és területhasználat, valamint a kiemelkedő ár / érték arány. Az önálló IPTV fejállomás azonban nem csupán a broadcast elemekből áll, így a fejállomás teljessé tételéhez a centralizált Middleware és CA/DRM, valamint VoD rendszer szükséges. A Middleware, CA/DRM, illetve VoD, szabványos x86 szerverek, iiletve multicast képes IP swith alkalmazással állíthatók össze. A VoD tartalom frissítéshez, valamint a CA/DRM alkalmazáshoz IP kapcsolat szükséges a HFC Technics technológia központjához. ÖNÁLLÓ IPTV FEJÁLLOMÁS BROADCAST MIDDLEWARE CA/DRM VOD IP streamerek Az elérhető forrásokból, vagyis DVB-S/ S2/T/C/ASI/IP, illetve SDI vagy analóg jelforrásból Egyedi arculat Helyi Middleware szerver, saját alkalmazások és grafikus megjelenítés Encryptor Helyi broadcast Encryptor a tartalom védelméhez és jogosultság kezeléshez Videotéka Helyi VoD szerver, a központi VoD könyvtár, vagy helyben előkészített tartalomhoz [6]

7 ÚJ LEHETŐSÉGEK AZ INTERAKTIVITÁSSAL Lehetőségek a TV képernyőn A DigIP alkalmazással a TV képernyő elé szögezhetjük az előfizetőket, a kezelőfelület rendkívül látványos és felhasználóbarát, az alkalmazások könnnyen fejéeszthetők az igények és attraktívitásunk szerint. Broadcast TV, videotéka, médiacenter, vagy akár szörfözés az Interneten Felejtse el a megszokott sémákat, az interaktív televíziózással egy új világ nyílik ki a felhasználók előtt. A látványos és rendkívül gyors animációkkal rendelkező grafikus felület, egy számítógépjáték látványának érzését varázsolja elénk, pusztán a menüben történő szörfözés közben. A beilleszthető grafikus csatorna logo, illetve a látványos görgetésnek köszönhetően a broadcast tartalom csatornáinak kiválasztása minden eddiginél gördülékenyebb, a mátrix rendszerű menü még a legkisebb műszaki érzékkel rendelkezők számára is könnyű eligazodást biztosít a szolgáltatások kiválasztásában. Az azonnal értelmezhető nagyméretű és animált szimbólumok felirat nélkül is azonosíthatóvá teszik a kiválasztott menüpont funkcióját, a többlépcsős szerkezetű szolgáltatások egyszerűen előre és visszalépéssel kezelhetők. Mindez azonban csupán ismerkedés a technológiával, lássuk milyen lehetőségek állnak rendelkezésünkre bevezetésével. A már említett broadcast csatorna görgetőmenüből választható és egygombos kijelöléssel a kedvencek menüpont alá is fevihetjük. A videotéka, a szolgáltató tárhelyéről történő filmnézést tesz lehetővé, természetesen megállítható, visszapörgethető kezelési lehetőségekkel. Merevlemezzel ellátott STB-ok automatikus timeshift funkcióval és személyi felvevővel rendelkeznek, melynek használatát egyszerűsíti az elektronikus programújság és az abból egygombbal történő felvétel kijelölés lehetősége. A Webkit alkalmazással lehetőség van teljes értékű internet szörfözésre, illetve különböző alkalmazás widget -ek látványos megjelenítésére. Mindezen felül lehetőség van interaktív hirdetési és információs felületek integrációjára. A STB otthoni DLNA szabványú médiacenterként is használható, így film, zene, illetve fényképek nézegetése is lehetséges a TV készüléken. Valósítsa meg szolgáltatási ötleteit INTERAKTÍV TELEVÍZIÓZÁS BROADCAST TV VIDEOTÉKA PVR, TIMESHIFT INTERNET Görgető menü Grafikus logó, animált görgetés, könnyű kiválasztás Szerkeszthető Műfaj vagy szolgáltató alapján rendezhető ismertető, bemutató Felvevő Nem marad le semmiről, EPGből programozható felvétel, állandó timeshift Mint a PC Web szörfözés, keresés, webes illesztett alkalmazások [7]

8 Határok nélkül Az elosztóhálózat típusa nem állíthatja meg a szolgáltatás bevezetését Az IPTV rendszerek megjelenését követően, hosszú időn keresztül a technológia csupán a Telco cégek, illetve alternatív LAN vagy FttH hálózatok üzemeltetői részére volt elérhető. Az elosztóhálózat típusa azonban már nem állíthatja meg az IPTV szolgáltatások bevezetését. Az Internet sávszélesség folyamatos növelése, az előfizetői igények és a konkurens szolgáltatók által diktált verseny ma már elérhetővé teszi minden előfizető részére a több Mbit-es sávszélességet. Ez a kapacitás növekedés, valamint a digitális video kodekek fejlődése által elért kiváló minőségű, de alacsony sávszélességű jelfolyamok alkalmazása immár lehetővé teszi az interaktív videó tartalmak kábeltelevíziós hálózaton történő bevezetését. DOCSIS és IPTV A korszerű (Euro)DOCSIS Internet fejállomások által biztosított sávszélesség a 3.0-ás szabvány megjelenésével megtöbbszöröződött. Az előfizetői pontokn telepített kábelmodemek, még az előző generációs alkalmazásban is képesek 20Mbit/s letöltési sebesség elérésére, mely több mint elegendő az IP alapú videó tartalom átvitelére. Az új H-264 kódolású digitális videó jelfolyam sávszélessége SD képminőség mellett 2Mbit/s, így látható, a rendszer bőséges tartalékokkal rendelkezhet. A folyamatosan növekvő Internet használat és annak emelkedő sávszélesség igénye azonban nem teszi ésszerűen lehetővé a broadcast tartalom DOCSIS alatti IP formátumú továbbítását. A megoldás a problémára kézenfekvő, alkalmazzuk egyidejűleg a jól bevállt DVB-C technológiát a broadcast tartalmak továbbítására és a DOCSIS alatti IP kapacitást csak az igény szerinti termékekkel terheljük. Hibrid STB A megoldás pesze csak leírva ilyen egyszerű, hiszen a két technológia csupán abban egyezik,hogy mindkettő alkalmas digitális videó tartalom továbbítására. Kiindulva a megoldások fejlettségéből, kézenfekvő, hogy az IPTV platform előnyeit húzzuk rá a DVB-C egyszerűbb technológiájára. Mindez a valóságban azt jelenti, hogy az IPTV STB, rendelkezik DVB-C bemeneti feldolgozó egységgel, de a funkciók vezérlését és rendezését éppúgy a Middleware segítségével végzi, mint a normál IPTV STB. Mindemellett az alkalmazásnak kezelni kell a hozzáférés korlátozás feladatait, amit szintén az IPTV irányból érkező megoldás biztosít. A létrehozott megoldás rendelkezik az IPTV rendszer látványos és extra funkcióival, ugyanakkor hatékonyan használja a DVB-C erőforrást. Alkalmazási területek IPTV szintű VoD hibrid megoldással A hibrid megoldásban rejlő lehetőségek kiszélesítették az interaktív televíziózás megjelenésének területét, így a rendszert gyakorlatilag minden modern elosztóhálózatban el lehet indítani, a megfelelő technikai felülvizsgálat és optimalizálást követően. A DigiHead háttér lehetőséget biztosít arra, hogy helyi műsorvételi elemek nélkül, az IP jelfolyam fogadásával teljes értékű szolgáltatási megoldást hozzunk létre. Természetesen mindemellett alkalmazható önálló fejállomással is az IPTV szolgáltatás, több modern és megbízható IP streamer gyártmány is alkalmas az IPTV szolgáltatás megvalósításához. Az előfizetői eszközök jelenleg két típusra korlátozódnak, az IP jelfolyam fogadására alkalmas, valamint a hibrid STB modell. Mindkét berendezés HDTV kompatibilis és személyi felvevővel bővíthetők opcionálisan. A STB-ok a HDMI csatlakozón keresztül képesek az erre alkalmas TV készülékek ki és bekapcsolására, így nem kell két távszabályzót használnunk TV nézés közben. A szolgáltatási területek további kiegészítőkkel tehetők komfortossá, mint az USB billentyűzet vagy VoIP telefon. Legyen ma Interaktív A szolgáltatás bevezetése, az elosztóhálózat technológiájának felmérése, szolgáltatási funkciók egyeztetése, DigiHead igénybevételének egyeztetése, illetve az egyedi megjelenés és önálló szolgáltatási funkciók kezelésének kiválasztását követően, néhány héten belül indítható a működési teszt, majd ezt követően a szolgáltatás. Lehetőségek LAN hálózaton FttH hálózaton KTV hálózaton DSL* hálózaton DigiHead és önálló fejállomás A szükséges broadcast csatornák kiválasztását követően meghatározható a bérelt vonal kapacitásigénye és költsége Budapest, Ezred u. 1-3 Tel.: Fax.: info@hfctechnics.hu Web: [8]
