1 HFC Technics HFC Technics Smart-End Digitális tartalomszolgáltatás korszerű fejállomás eszköze

2 Smart-End A digitális tartalomszolgáltatás korszerű fejállomás eszköze HFC Technics Kft Georgieff Zsolt ügyvezető HFC Technics fenntartja a jogot, az itt ismertetett rendszerek és alkalmazások külön értesítés nélküli módosítására. 2 oldal, összesen 28

3 Tartalomjegyzék: 1. fejezet... 4 Előzmények, bevezető fejezet... 5 Berendezéscsoportok funkció szerinti leírása fejezet... 7 Fejállomás elemek leírása:...7 Az AppearTV SC-2000/2100 IP Streamer fejállomás:... 7 ADI-VT MX1 Dual DVB-S/T/C IRD, IP Streamer... 9 EGT ENCORE / ALTO / VIPr * MPEG2/4 enkóder / videó processzor: Conax CAS-7 hozzáférés korlátozás: Arris Keystone D5 DMTS berendezés: Ortikon ACE Broadcast Manager: Ikron Smart-End SMS: SMARTeye: Kaon Media KCF 220 CO DVB-C Set Top Box: fejezet A Smart-End összeállítás ismertetése...17 Fogalmak: Tartalom beszerzés AppearTV SC2000/2100 berendezéssel: Tartalom beszerzés ADI-VT MX1/2 berendezéssel: Tartalomtovábbítás és szolgáltatás DVB-C rendszerben: HFC Technics SMARTeye SNMP alapú rendszer-felügyeleti szoftver: Set Top Box típusok és szolgáltatások a Smart-End rendszerben: fejezet Fejleszthetőség, jövőkép fejezet Rendszertechnikai és összeállítási blokkvázlatok:...24 Smart-Micro fejállomás Smart-End fejállomás: Smart-End centralizált fejállomás: Smart-End centralizált fejállomás IPTV kiegészítéssel: oldal, összesen 28

4 1. fejezet Előzmények, bevezető Az első digitális kábeltelevíziós rendszerek megjelenését követően, az elmúlt évek technológiai fejlődése, valamint a szolgáltatók és a vezető gyártók által diktált trendek, egyértelműen az IP technológia bevezetését és fejlesztését szorgalmazzák. Ennek az irányvonalnak csak a legmodernebb, harmadik generációs IP alapú berendezések, rendszerek felelnek meg. Cégünk a digitális fejállomás eszközök beszállítói kiválasztásánál a fenti feltételeken felül mérlegelte az innovációt, a professzionális kivitelt, valamint a gyártóműi hátteret és megbízhatóságot. Mindezen követelmények alapján a Smart-End DVB fejállomás megoldás az alábbi berendezéseket és szoftvereket tartalmazza: Appear TV SC2000/2100/DC1000 IP Stream-Core / IP IRD ADI-VT 1RU Standalone IRD MX-1/2 ARRIS Keystone D5 DMTS Multiplexer, Scrambler, QAM, EGT ENCORE / ALTO MPEG2/4 enkóder Conax CAS-7 hozzáférés-korlátozás Orticon ACE Broadcast Manager Ikron Smart-End SMS KaonMedia DVB-C Set Top Box, PVR STB, HD DVB-C STB, IDTV, IPTV STB 4 oldal, összesen 28

5 2. fejezet Berendezéscsoportok funkció szerinti leírása DVB-C tartalomszolgáltatásra összeállított Smart-End professzionális DVB fejállomás melynek alapelemei: 1. Tartalom begyűjtés DVB-S/T/C, ASI, IP, valamint SDI és analóg A/V forrásból. Demodulátor, descrambler, demultiplexer, IP gerincvonali interfész. DVB SimulCrypt scrambler, multiplexer, QPSK, COFDM, QAM, IP bemenetek IP, ASI és analóg (A/V) ellenőrzőpontja Appear TV SC2000/2100, demultiplexer, descrambler IP Streamer, Multiplexer, AES és DVB Scrambler, QAM modulátor* IP IRD berendezéscsoportjai *Fejlesztés alatt, várható megjelenés Q1-Q2 ADI-VT MX-1/2 1RU Dual DVB-S/T/C IRD, IP Streamer, DVB-S/S2/T/C MPEG2/MPEG4 IP IRD, SDI AES EBU opció EGT ENCORE / ALTO, VIPR MPEG2/4 CBR/VBR enkóder, MUX, statisztikus MUX, IP Streamer 2. Tartalomszolgáltatás eszköze, illetve regionális EdgeQAM berendezés. IP GbE FTA, vagy scrambled, SPTS vagy MPTS bemenet, Scrambler, multiplexer, QAM modulátor, RF konverter ARRIS Keystone D5 DMTS berendezése, alkalmazás szerinti funkciókkal, Multiplexer, DVB Scrambler, QAM modulátor, RF konverter, SDV Edge QAM, DOCSIS 3.0 DS CMTS 3. Digitális videó tartalomszolgáltatás hozzáférés-korlátozó berendezése. DVB SimulCrypt szabványú centralizált rendszerű ECM generátor, ECM / EMM injektor, központi SAS szerver Conax CAS7 központosított hozzáférés-korlátozó rendszer bérletes konstrukcióban, CAS-7 Smart kártyák, DVB-C/S/T/IP formátumok 5 oldal, összesen 28

6 4. Hozzáférés-korlátozás előfizetői és berendezés menedzsment szoftvere, valamint rendszer felügyelet és automatikus redundancia menedzsment Smart-End SMS szoftver, SMS Central, SMS Regional, fejállomás elemek konfigurációja. HFC Technics SMARTeye SNMP alapú rendszer felügyeleti szoftver küldés, riasztás funkciókkal, opcionális automatikus redundancia-vezérlés 5. DVB táblakezelő, szerkesztő és letöltés-vezérlő szoftver. PSI/SI, EPG editor, STB szoftverfrissítés letöltő SW Ortikon ACE Broadcast Manager EPG centralizált SW rendszere DVB táblaszerkesztés és EPG műsorinformáció integrálása, valamint Set Top Box-ok szoftverfrissítésének hálózaton keresztüli letöltése 6. DVB-C Set Top Box KaonMedia KCF 220 CO digitális asztali vevő beépített Conax CAS-7 kártyaolvasóval, kártyapárosítási kulcs opcióval, üzenetfogadással (messaging), RF, SCART, RGB, S-Video és analóg, valamint digitális hangkimenettel, IR távirányítóval. KaonMedia DVB-C MPEG-4/2 HD / SD asztali vevő KaonMedia DVB-C MPEG-2 DVB-C Dual Tuner PVR asztali vevő KaonMedia IDTV beépített DVB-C MPEG-2 DVB-C Dual Tuner PVR vevő 6 oldal, összesen 28

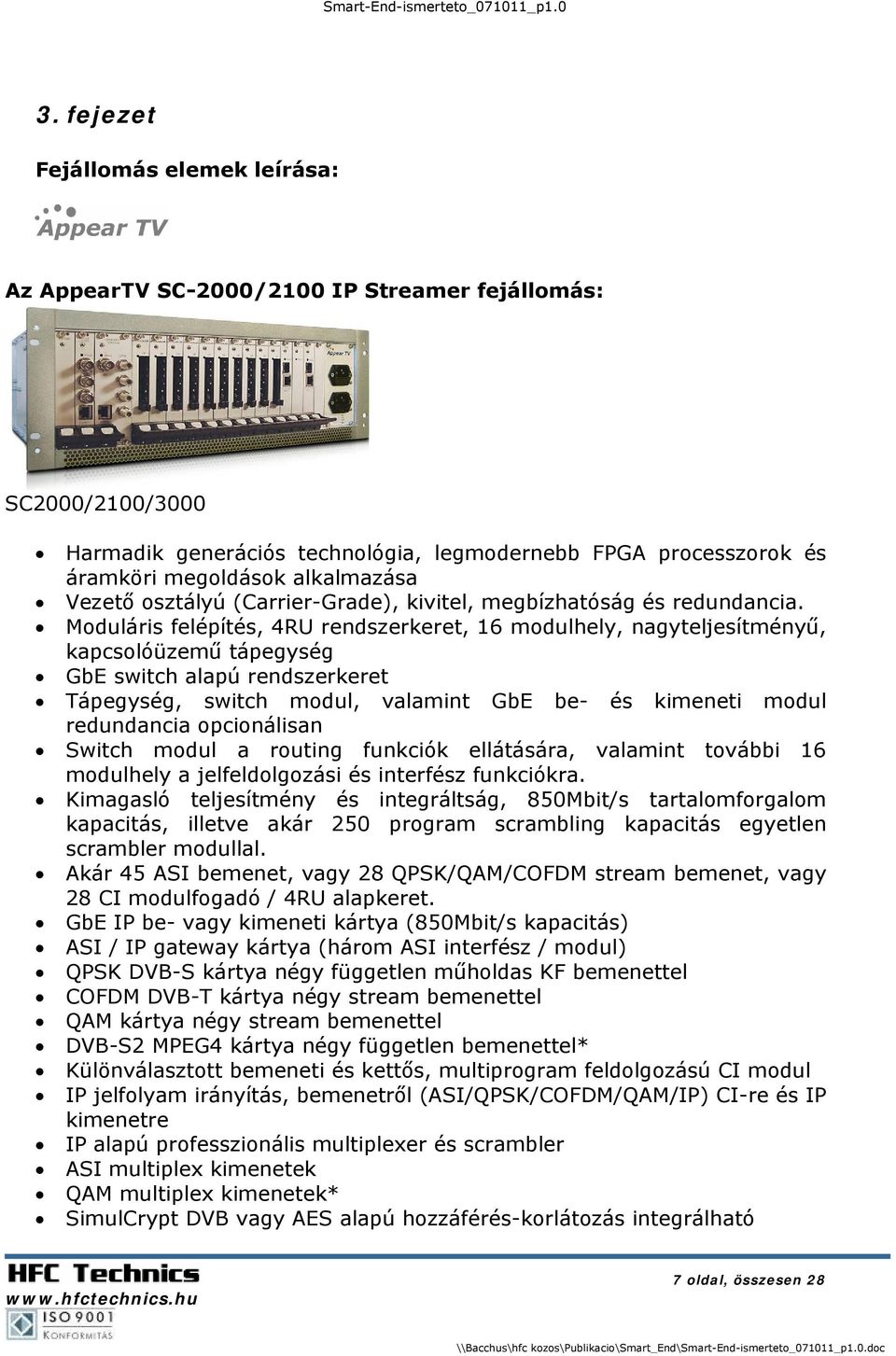

7 3. fejezet Fejállomás elemek leírása: Az AppearTV SC-2000/2100 IP Streamer fejállomás: SC2000/2100/3000 Harmadik generációs technológia, legmodernebb FPGA processzorok és áramköri megoldások alkalmazása Vezető osztályú (Carrier-Grade), kivitel, megbízhatóság és redundancia. Moduláris felépítés, 4RU rendszerkeret, 16 modulhely, nagyteljesítményű, kapcsolóüzemű tápegység GbE switch alapú rendszerkeret Tápegység, switch modul, valamint GbE be- és kimeneti modul redundancia opcionálisan Switch modul a routing funkciók ellátására, valamint további 16 modulhely a jelfeldolgozási és interfész funkciókra. Kimagasló teljesítmény és integráltság, 850Mbit/s tartalomforgalom kapacitás, illetve akár 250 program scrambling kapacitás egyetlen scrambler modullal. Akár 45 ASI bemenet, vagy 28 QPSK/QAM/COFDM stream bemenet, vagy 28 CI modulfogadó / 4RU alapkeret. GbE IP be- vagy kimeneti kártya (850Mbit/s kapacitás) ASI / IP gateway kártya (három ASI interfész / modul) QPSK DVB-S kártya négy független műholdas KF bemenettel COFDM DVB-T kártya négy stream bemenettel QAM kártya négy stream bemenettel DVB-S2 MPEG4 kártya négy független bemenettel* Különválasztott bemeneti és kettős, multiprogram feldolgozású CI modul IP jelfolyam irányítás, bemenetről (ASI/QPSK/COFDM/QAM/IP) CI-re és IP kimenetre IP alapú professzionális multiplexer és scrambler ASI multiplex kimenetek QAM multiplex kimenetek* SimulCrypt DVB vagy AES alapú hozzáférés-korlátozás integrálható 7 oldal, összesen 28

8 DVB CSA és/vagy AES Scrambler modulok. Conax CAS-7 integrálva. IP multiprogram IRD alkalmazás, melynél a jelfeldolgozás fordított irányú, akár 30 analóg program A/V kimenettel professzionális minőségben 4RU alapkeretenként. Komplett integrált DVB-C fejállomás, QPSK, COFDM, QAM, ASI és IP feldolgozás, descrambler multiprogram opcióval, IP gerincvonal, multiplexer, scrambler, ASI vagy QAM* MPTS scrambled kimenet. Komplett IP fejállomás QPSK, COFDM, QAM, ASI (EGT enkóderrel analóg bemenet) és IP feldolgozás, descrambler multiprogram opcióval, AES scrambler, DRM hozzáférés-vezérléssel ellátott IP SPTS kimenet. Beépített WEB interfész, intuitív grafikus felhasználóbarát kezelőfelület. 1RU platform a regionális, kis helyigényű és speciális alkalmazásokhoz Speciális alkalmazások: Smart End fejállomás tartalombeszerzés alapeszköze DVB-C QAM jelfolyamon scrambling csere és remultiplexálás DVB-T COFDM jelfolyamon Scrambling csere és remultiplexálás 1RU DVB scrambling IP / ASI be és IP / ASI / QAM* kimenetek 1RU IP AES scrambling IP be és kimenet *Fejlesztés alatt, várható megjelenés 2008 Q1 8 oldal, összesen 28

9 ADI-VT MX1 Dual DVB-S/T/C IRD, IP Streamer 1RU professzionális IRD Dual DVB-S/T/C bemenet, + 2 x ASI bemenet Dual ASI jelfolyam kimenet Dual CI külön bemenetekhez rendelhetően, opcionális MCD 4, vagy 12 pr. Vegyes alkalmazás 1 x QPSK/COFDM/QAM + 1x ASI 2 x ASI / IP Gateway IP Streamer 100BaseT kimenet videó stream és menedzsment IP multiplexer Vegyes SPTS Stream-ek a különböző bemenetekről 45Mbit/s kimeneti IP stream kapacitás Analóg kimenet 1 programra (MX-2 esetében 2 programra) Frontlapi tasztatúra és nagyméretű LCD kijelző, 2008 Q1-től további 2 színes LCD a programmonitorozáshoz! WEB alapú menedzsment, opcionális rendszer szoftver Flexibilis alkalmazás a funkció függvényében, szoftverkulcsok a különböző funkciókra Opcionális IP IRD, IP jelfolyam fogadása és dekódolása, 1 (MX-1) 2 (MX- 2) analóg illetve opcionális SDI kimenettel Speciális alkalmazások: IP streamer SDI AES EBU bemenetekről QPSK IRD BISS dekódolás SDI AES EBU kimenetek IP IRD, SDI, AES, EBU kimenetek Standalone IP IRD AV kimenettel Regionális Smart-End fejállomás standalone IP Streamer (program kiegészítés) Smart-Micro fejállomás IP streamere ASI, QPSK és COFDM bemenetről 9 oldal, összesen 28

10 EGT ENCORE / ALTO / VIPr * MPEG2/4 enkóder / videó processzor: ENCORE Kiemelkedő képminőségű kettős MPEG-2 CBR enkóder DSP alapú programozható feldolgozó processzorok Egyidejű ASI és IP jelfolyam kimenetek Továbbfejlesztett jel előkészítés és szűrés Beépített kaszkádolható multiplexer 4 (2x2) videó csatorna, hot-swap üzem közben cserélhető enkóder kártyákkal 1RU keret egységben SDI vagy alapsávi videó bemenetek 2 pár sztereó hangcsatorna videó csatornánként (2x2x2 / 1RU) Teljes támogatás a csatolt feliratozásra Teljes támogatás a videó tartalom kapcsolt adatállomány szolgáltatáshoz SNMP monitoring interfész Web alapú felhasználóbarát grafikus menedzsment Opcionális, menedzsment szoftverrel támogatott redundancia Szoftveres VBR enkódolás opció Szoftveres Statisztikus multiplexer opció, rate-shape funkció MPEG-4 Part 10 H-264 SD 1RU Dual Enkóder ( ALTO / VIPr ) MPEG-2 MPEG-4 transzkóder 1RU (VIPr ) Speciális alkalmazások: SDI AES EBU Enkóder Streamer Smart-End rendszer MPEG Enkóder berendezése, Regionális Smart-End fejállomás helyi programbeillesztés IP streamere *Fejlesztés alatt, várható megjelenés Q1 10 oldal, összesen 28

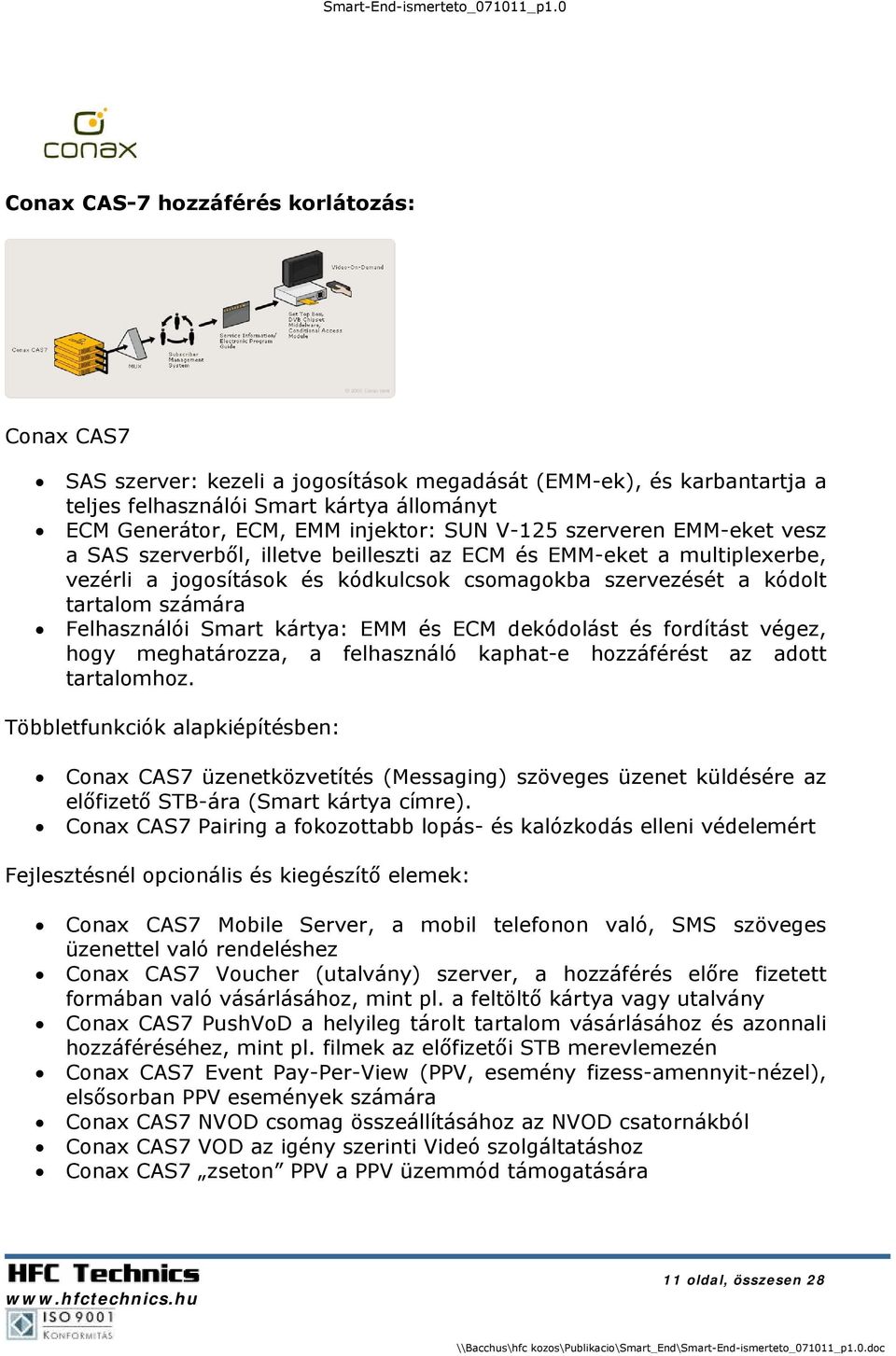

11 Conax CAS-7 hozzáférés korlátozás: Conax CAS7 SAS szerver: kezeli a jogosítások megadását (EMM-ek), és karbantartja a teljes felhasználói Smart kártya állományt ECM Generátor, ECM, EMM injektor: SUN V-125 szerveren EMM-eket vesz a SAS szerverből, illetve beilleszti az ECM és EMM-eket a multiplexerbe, vezérli a jogosítások és kódkulcsok csomagokba szervezését a kódolt tartalom számára Felhasználói Smart kártya: EMM és ECM dekódolást és fordítást végez, hogy meghatározza, a felhasználó kaphat-e hozzáférést az adott tartalomhoz. Többletfunkciók alapkiépítésben: Conax CAS7 üzenetközvetítés (Messaging) szöveges üzenet küldésére az előfizető STB-ára (Smart kártya címre). Conax CAS7 Pairing a fokozottabb lopás- és kalózkodás elleni védelemért Fejlesztésnél opcionális és kiegészítő elemek: Conax CAS7 Mobile Server, a mobil telefonon való, SMS szöveges üzenettel való rendeléshez Conax CAS7 Voucher (utalvány) szerver, a hozzáférés előre fizetett formában való vásárlásához, mint pl. a feltöltő kártya vagy utalvány Conax CAS7 PushVoD a helyileg tárolt tartalom vásárlásához és azonnali hozzáféréséhez, mint pl. filmek az előfizetői STB merevlemezén Conax CAS7 Event Pay-Per-View (PPV, esemény fizess-amennyit-nézel), elsősorban PPV események számára Conax CAS7 NVOD csomag összeállításához az NVOD csatornákból Conax CAS7 VOD az igény szerinti Videó szolgáltatáshoz Conax CAS7 zseton PPV a PPV üzemmód támogatására 11 oldal, összesen 28

12 Arris Keystone D5 DMTS berendezés: Keystone D5 DMTS Kimagasló integráltság, funkcionalitás, és kapacitás 2RU egységben Alapkiépítésben WAN kártya, négy SFP modulfogadó GbE interfésszel, dual Quad QAM kártya, 4 QAM csatorna, további 4 QAM csatorna szoftverkulcs által bővíthető. Multiplexer, Scrambler, QAM modulátor, valamint GbE interfész egy berendezésben Lépcsőzetesen fejleszthető, akár 48 QAM csatornáig (6x8QAM)/ D5 egység Rendkívül költségkímélő, a szolgáltatástartalom jelentős növelése megvalósítható többletköltség beruházása nélkül (IP interfészen kapott forrás esetén). A D5 DMTS az Arris M-CMTS DOCSIS 3.0 letöltés irány platformja. Használatával lehetséges azonos eszközön való DVB videó tartalom, Docsis 3.0 alapú Internet illetve IP alapú videó, interaktív alkalmazások, stb. letöltés alkalmazás. Speciális alkalmazások: Smart-End fejállomás multiplexer, QAM modulátor, Scrambler, RF konverter alkalmazása Regionális Smart-End fejállomás médiakonverter IP-QAM berendezése fenti funkciók lehetőségével. Bármely elosztott rendszerű digitális fejállomás IP jelfolyam tartalom fogadásával, akár teljes funkcionalitás NVoD, VoD Gateway, SDV Gateway 12 oldal, összesen 28

13 Ortikon ACE Broadcast Manager: ACE Broadcast Manager Alap és Esemény modul: a DVB PSI/SI EIT P/F és a ütemezés (EPG szerver) Hálózati modul: a DVB PSI/SI SDT, NIT, PAT, EIT, BAT és a PMT menedzselésére Szoftver letöltési (bootload) modul: az STB szoftver, valamint szolgáltatott programtábla frissítés, időzítés menedzselésére Program modul: a DVB PSI/SI PMT és a CAT (opcionális) menedzselésére Alkalmazás modul: a DVB PSI/SI AIT és OC menedzselésére (opcionális) Alkalmazás: Smart-End rendszer központosított DVB Broadcast menedzser rendszere virtuális regionális fejállomás modulokkal. EPG, DVB táblák, központosított betáplálása kezelése, STB SW letöltés és automatizmus menedzselése Ikron Smart-End SMS: Fejállomás berendezések konfigurációs beállításai Hozzáférés-korlátozás CAS-7 SAS szerver vezérlése SMS központ Regionális fejállomáson helyi SMS hozzáférés-korlátozásvezérlés, központi SMS szerver kapcsolaton keresztül Előfizetői adatbázis kezelés, jogosultság vezérlés 13 oldal, összesen 28

14 STB-k és Smart kártyák nyilvántartása Programcsomag konfigurációk kiadása STB és Smart kártya párosítás kiadása Üzenet kiadás címzett kártyára, előfizetői csoportra Szolgáltató által alkalmazott hozzáférés-vezérlés speciális funkcióinak illesztése Integrációs interfész (API), számlázó szoftverhez HFC Technics SMARTeye: Fejállomás berendezések SNMP alapú felügyeleti szoftvere Riasztási funkciók a fejállomás elemek SNMP adataiból küldés funkció kijelölt címekre a riasztással egyidejűleg Automatikus redundancia vezérlés a kompatibilis elemekre Tájékoztató stream üzenet létrehozása és irányítása Hibaüzenet és eseménynapló Automatikus archiválás Igény szerinti fejleszthetőség és alkalmazás 14 oldal, összesen 28

15 Kaon Media KCF 220 CO DVB-C Set Top Box: KCF 220 CO MPEG-2 teljes DVB megfelelőség Gyors és felhasználóbarát installáció, automatikus programozás EPG megjelenítés aktuális, következő program és heti felbontásban színárnyalatú OSD és kétszintű grafikus felhasználói kezelőfelület Kiemelkedő programfunkcionalitás mint, kedvenc, törlés, zárolás, szerkesztés és rögzítés funkciók. Programtárolás CAS, zárolás, név, vagy szolgáltatói hálózat szerint Választható megjelenítés 4:3, szövegmezővel, teljes képernyő, vagy 16:9 Programozható elalvás időzítő Szoftverfrissítés RS-232-ről, vagy hálózaton keresztül (Ortikon Br.M.) Automatikus bemutató funkció Magyar nyelvű menü Speciális tulajdonságok: Szoftverfrissítés hálózaton keresztül Megnövelt érzékenység és feldolgozási minőség 64 és 128 QAM-on Intelligens Banner programnév és információs megjelenítéssel Játék-alkalmazások beépítve További Kaon STB választék Kaon Media KC 660 HD CO MPEG-4 H-264 HD/SD DVB-C Set Top Box: DVB-C MPEG-4 H264 HD/SD TV STB HDMI, komponens, S-video, Scart, Composit, SPDIF, RCA Digital, és analóg audió kimenetekkel 15 oldal, összesen 28

16 Kaon Media KC N550H CO Dual Tuner PVR DVB-C Set Top Box: Két tunerrel és merevlemezes felvevővel ellátott DVB-C MPEG-2 kábeles digitális vevő. Alkalmas egyidejű tévézésre és felvételre különböző streamekből, két streamből való egyidejű felvételre, illetve TV nézésre időcsúsztatással, továbbá elektronikus programújságból való közvetlen felvétel programozására. Beépített Conax CAS-7 kártyafogadóval ellátva. S-video, 2db Scart, composit, SPDIF, digitális és analóg audió kimenetek. Kaon Media IDTV* Dual Tuner PVR DVB-C Set Top Box: Felső kategóriás HD ready LCD TV 32 és 42 képméretben. Beépített analóg, valamint két tunerrel és merevlemezes felvevővel ellátott DVB-C MPEG-2 kábeles digitális vevő. Alkalmas egyidejű tévézésre és felvételre különböző streamekből, két streamből való egyidejű felvételre, illetve TV nézésre időcsúsztatással, továbbá elektronikus programújságból való közvetlen felvétel programozására. Beépített Conax CAS-7 kártyafogadóval ellátva. Kaon Media Cappuccino* IPTV és Hybrid DVB-C / IPTV Set Top Box: 7. Attraktív megjelenésű, kompakt IPTV STB linux operációs rendszerrel Conax CAS-7 CA és több típusú DRM hozzáférés jogosultság menedzsment kompatibilitással, Scart, HDMI, component, S-videó, composit videó, SPDIF digitális és analóg hang kimenettel. A hibrid típus DVB-C vagy DVB- T tunerrel egybeépítve. *Fejlesztés alatt, várható megjelenés Q1-Q2 16 oldal, összesen 28

17 4. fejezet A Smart-End összeállítás ismertetése Fogalmak: Tartalomforrás: A fejállomáson telepített műholdas vevőkhöz tartozó KF elosztók kimenetei, valamint a földi sugárzású programok vételéhez szükséges antennák RF elosztó kimenetei. PowerVu kódolású programok feldolgozásánál a vevőberendezés ASI interfészei, analóg program digitalizálásánál az adott program A/V jelformátuma. Tartalombeszerzés: A tartalomforrás digitális feldolgozása, demoduláció, demultiplexálás hozzáférés-korlátozás eltávolítása, MPEG enkódolás, FTA SPTS MPEG streamek létrehozása. Tartalomszolgáltatás és továbbítás: DVB IP tartalomtovábbítás Az FTA SPTS MPEG tartalom változatlan formátumú, vagy hozzáféréskorlátozással való ellátást (simulcrypt scrambling) követő IP alapú továbbítása regionális alkalmazások részére DCB-C tartalomszolgáltatás Az FTA SPTS MPEG tartalom hozzáférés-korlátozással való ellátása (simulcrypt scrambling), csomagokba rendezése (multiplexing), QAM modulációja és RF konverziója a ktv rendszer által alkalmazott frekvencia tartományba allokálva. Előfizetői oldalon DVB-C STB alkalmazással. IPTV tartalomszolgáltatás Az FTA SPTS MPEG tartalom hozzáférés-korlátozással, illetve vezérléssel való ellátása (DVB, vagy AES DRM scrambling), middleware rendszer integrálása és a tartalom IP alapú továbbítása regionális Ethernet alapú hálózatokon, előfizetői oldalon IP STB alkalmazással. Set Top Box Az előfizetőhöz kihelyezett analóg (AV, RGB, S-videó) interfészekkel ellátott asztali digitális vevőberendezés, mely a hozzáférés korlátozó rendszer által továbbított és Smart kártya által feldolgozott jogosultsági adatok alapján lehetővé teszi az előfizetett műsorok megtekintését a jogosultság időtartama alatt. Smart kártya Az előfizető digitális azonosítója, mely a DVB streamen keresztül továbbított jogosultsági adatokat feldolgozva lehetővé teszi az előfizető részére a hozzáférés korlátozás feloldását. 17 oldal, összesen 28

18 Tartalom beszerzés AppearTV SC2000/2100 berendezéssel: A tartalomforrásból érkező jelfolyamokat formátumfüggően az AppearTV IP Streamer fejállomás berendezés különböző bemeneti kártyái fogadják. A bemeneti modulok kimagasló IP ASI QPSK IP IO cards PSI/SI analysis Service filtering Descrambling Switch Backplane Monitoring Scrambling DVB and AES IP Output Film Film kapacitásúak, a QPSK, COFDM és QAM modul négy, az ASI modul három független bemenettel rendelkezik. A vevő-modulok a teljes stream tartományt hozzáférhetővé teszik, és a különálló CI modulokkal IP multiprogram dekódolást Network DVB Descramb. IP Common interface tesznek lehetővé. A fenti AES D b felépítésnek köszönhetően a fejállomás berendezés hatásfoka és kapacitása többszöröse a hagyományos, ASI alapú önálló vevőkkel megépített rendszerekének. Az SDI és analóg formátumú TV és rádió programokat az EGT Encore enkóder MPEG2 DVB ASI multiplex jelfolyamként továbbítja az AppearTV ASI kártya bemenetére. Az AppearTV tartalomfeldolgozó bemeneti kártyatípusok elvégzik a demodulálás, demultiplexálás funkciókat, és SPTS tartalomként az IP Switch alaplapra továbbítják a jelfolyamot. A továbbításra kiválasztott SPTS tartalmat, a streamhez rendelt CI modul descrambler funkcióját követően, illetve szükségesség esetén a scramber modullal való hozzáférés-korlátozás beillesztését követően a GbE interfészen keresztül, IP multicast címzéssel a külső GbE IP switch-en (layer 3) keresztül a multiplexer QAM jelfolyamba irányítjuk. Az IP jelfolyam-irányításnak köszönhetően a rendszer számos alkalmazási lehetőséget biztosít, mint pl. a központi monitoring, scrambling és tartalékolt descrambling funkció. E funkciókat a külön alapkeretbe (akár 1RU típus) telepített GbE bemeneti kártya, illetve a további alapkeretek által már feldolgozott FTA SPTS-ekből álló jelfolyam IP alapú átvezetése teszi lehetővé. Így a tartalékolt descrambler, a GbE IP bemeneten keresztül a (dual) CI modulhoz rendelt bármely forrás, kimenő programtartalmának hozzáféréskorlátozás feloldását (megfelelő CA modullal) és streamelését elvégezheti. A monitoring, egy dual IP-IRD alkalmazás, mely bármely FTA program analóg monitorozását lehetővé teszi (egyidejűleg két tetszőleges program). A központi hozzáférés-korlátozás integrálása, ugyanezen alapkeretbe telepített (DVB és/vagy AES) scrambler modullal lehetséges, akár 250 program kapacitással / scrambler modul. Természetesen ez az alapkeret tartalmazza a GbE 18 oldal, összesen 28

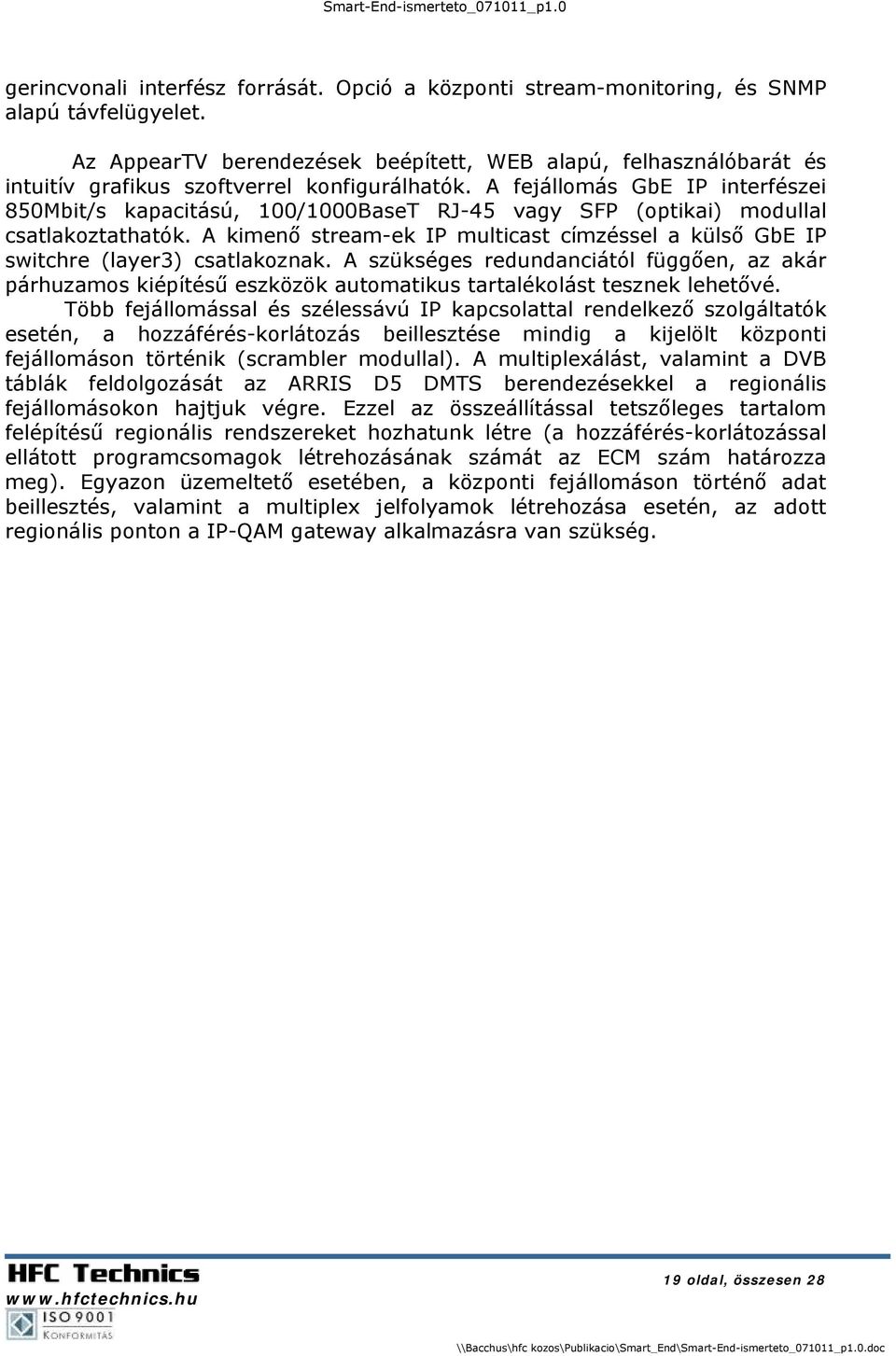

19 gerincvonali interfész forrását. Opció a központi stream-monitoring, és SNMP alapú távfelügyelet. Az AppearTV berendezések beépített, WEB alapú, felhasználóbarát és intuitív grafikus szoftverrel konfigurálhatók. A fejállomás GbE IP interfészei 850Mbit/s kapacitású, 100/1000BaseT RJ-45 vagy SFP (optikai) modullal csatlakoztathatók. A kimenő stream-ek IP multicast címzéssel a külső GbE IP switchre (layer3) csatlakoznak. A szükséges redundanciától függően, az akár párhuzamos kiépítésű eszközök automatikus tartalékolást tesznek lehetővé. Több fejállomással és szélessávú IP kapcsolattal rendelkező szolgáltatók esetén, a hozzáférés-korlátozás beillesztése mindig a kijelölt központi fejállomáson történik (scrambler modullal). A multiplexálást, valamint a DVB táblák feldolgozását az ARRIS D5 DMTS berendezésekkel a regionális fejállomásokon hajtjuk végre. Ezzel az összeállítással tetszőleges tartalom felépítésű regionális rendszereket hozhatunk létre (a hozzáférés-korlátozással ellátott programcsomagok létrehozásának számát az ECM szám határozza meg). Egyazon üzemeltető esetében, a központi fejállomáson történő adat beillesztés, valamint a multiplex jelfolyamok létrehozása esetén, az adott regionális ponton a IP-QAM gateway alkalmazásra van szükség. 19 oldal, összesen 28

20 Tartalom beszerzés ADI-VT MX1/2 berendezéssel: Kisebb rendszereknél, illetve alacsony programszám feldolgozása esetén, alkalmazható az ADI-VT, MX1 DVB-S/T/C 1RU IRD IP Streamer eszköze. A berendezés rendkívül gazdaságos alkalmazást tesz lehetővé, amennyiben korlátozott számú programtartalom feldolgozásra van szükség. Az MX1 sorozat Dual QPSK típusa egyidejűleg lehetővé teszi 2 QPSK stream, vagy 2 ASI stream, vagy vegyes QPSK, ASI stream feldolgozását, kettős descrambler (dual CI modulfogadó) beiktatásával. A két bemeneti forrásból fogadott stream feldolgozott SPTS, vagy MPTS tartalma, multicast címzéssel irányítható a berendezés 100BaseT kimenetére. Az MX-1 menedzselhető a frontlapi tasztatúra és LCD kijelző segítségével, valamint a beépített WEB alapú grafikus interfész alkalmazásával. Több berendezés átfogó menedzselése lehetséges az opcionális grafikus rendszerszoftver alkalmazásával. Az MX1 berendezés ideális eszköz a centralizált szolgáltatáselosztású rendszerek regionális fejállomásain, akár a helyben történő digitális-beillesztés, akár az IP jelfolyam egy-egy programjának analóg dekódolása a feladat. A berendezés az IP kimenet mellett rendelkezik két ASI kimenettel is. Tartalomtovábbítás és szolgáltatás DVB-C rendszerben: Bármely programbegyűjtő rendszer esetén, a feldolgozott jelfolyamot GbE switch-en keresztül továbbítjuk az alkalmazási pontok felé. Helyi DVB-C fejállomás esetén a GbE Switch 1000BaseT vagy SFP modullal szerelt kimenetén keresztül, multicast címzéssel irányítjuk a multiplexek létrehozására kiválasztott SPTS programokból álló jelfolyamot a Keystone D5 WAN kártya GbE bemenetére. A megkívánt redundanciától függően párhuzamos GbE csatlakozás kiépíthető. Az SPTS programok multicast címzésével egyben a multiplexek programfelépítését is konfiguráljuk a QAM kártyákban. A hozzáférés-korlátozó rendszer (CAS-7) ECMG / EMMI szolgáltató eszköz IP adattartalma szintén a Keystone D5 WAN kártyán csatlakozik, 100BaseT Ethernet interfészen. A multiplexálás (akár SC2000-ben akár D5-ben), vagyis a programtartalom összeállítás tehát minden esetben az SPTS IP jelfolyam irányításával történik. Az SI/PSI adatok feldolgozását, editálást, PID szűrést, valamint a hozzáférés korlátozás beillesztését, multiplexálást alapesetben a DMTS QAM 20 oldal, összesen 28

21 kártya végzi, DVB tábla menedzsment szoftveralkalmazás, illetve belső grafikus szoftveres kezelői felület használatával. A DMTS Dual Quad QAM kártya kimenetén RF csatornaként rendelkezésre állnak a multiplexált, titkosított DVB- C QAM programcsomagok. A programcsomagok konfigurálása és generálása a Smart-End SMS szoftver alkalmazásával megvalósítható. A hozzáférés-korlátozás eszköze a Conax CAS-7, simulcrypt szabványú, rendszerének központosított és elosztott alkalmazású megoldása. A rendszer központosított eleme az előfizető azonosító szerver (SAS SUN V-210 szerver), mely tartalmazza az összes, jogosultsággal ellátható Smart kártya adatbázist. Elosztott rendszerű CA rendszer esetén a központi SAS szerverben rögzített előfizetői Smart kártya adatok VPN összeköttetésen keresztül jutnak el a regionális fejállomás Conax CAS7 EMM / ECM injektorához (SUN V125 redundáns szerverek). A hozzáférési kulcsok előállítása és multiplexekbe való beillesztése a DVB fejállomáson történik (ECM generátor, EMM injektor). A rendszer menedzselését, valamint a berendezések konfigurálását a kétszintű Smart-End SMS magyarnyelvű menedzsment szoftverrel végezhetjük. Az SMS szoftver által egymástól elválasztott ktv szolgáltatók előfizetői kártyatartományának adatait, a regionális SMS szoftver alkalmazásával, zárt és biztonságos VPN hálózaton keresztül kezelhetjük. A számlázás és a jogosultság vezérlés, interfészek integrálása a számlázó szoftverhez, szabványos interfészen keresztül történik. A DVB rendszer kiegészítő szolgáltatásait az Ortikon ACE Broadcast Manager rendszerrel integráljuk a szolgáltatott DVB programcsomagokba. A rendszer az PSI/SI szerkesztést, feldolgozását, adatok bevitelét, megjelenítését, DVB táblák szerkesztését, STB-ok SW frissítését, programadatok hálózaton keresztüli letöltését, EPG beillesztést, szinkronizálást és editálást teszi lehetővé centralizált alkalmazással. Az elektronikus programújság (EPG) tartalmának folyamatosan karbantartott és a helyi fejállomások felé továbbított adatait, együttműködő partnerünk a Port Kft szolgáltatja. Az EPG tartalomszolgáltatás a hozzáférés-korlátozás, illetve DVB táblamenedzsment alkalmazásokhoz hasonlóan központosított. A különböző DVB fejállomások EPG tartalomszolgáltatásának összeállítását az Ortikon ACE szoftver EPG moduljával állítjuk össze. A kulcsrakész rendszer (előfizető oldali) tartozékai a CAS-7 Smart kártyák és CAS-7 kompatibilis DVB-C Set Top Box-ok. Az STB-k és a Conax CAS-7 többlet funkcióinak köszönhetően lehetőség van a STB-k és SMART kártyák zárt egymáshoz rendelésére (pairing), valamint szöveges üzenetek képernyőn való továbbítására címzett előfizetők vagy előfizetői csoportok részére (messaging). 21 oldal, összesen 28

22 HFC Technics SMARTeye SNMP alapú rendszer-felügyeleti szoftver: A HFC Technics saját fejlesztésű intelligens szoftver megoldása a digitális fejállomás berendezések felügyeletére, mely az eszközök SNMP üzeneteit feldolgozva riasztás és ezzel egyidejű küldés funkciókat lát el. Fejlesztési folyamatban van a rendszer automatizált redundancia vezérlés funkciója, melynek természetesen alapfeltétele az eszközök szükség szerinti redundáns kiépítése. Set Top Box típusok és szolgáltatások a Smart-End rendszerben: A Kaon gyártmánylistájának, valamint a Smart-End fejállomás felépítésének köszönhetően, lehetőség van a már általános MPEG-2 SD tartalom feldolgozása és szolgáltatása mellett, HD (MPEG-4 H-264) felbontású képtartalom DVB-C feldolgozására. Magasabb előfizetői szolgáltatást tesz lehetővé a merevlemezes felvevővel és két tunerrel ellátott STB-k alkalmazása. A STB használat kényelmessé tételét teszi lehetővé a Kaon IDTV* sorozata, mely, két tuneres, Conax CAS-7 kompatibilis, 250G merevlemezes felvevővel szerelt Set Top Box, High-End LCD TV-be építve. További lehetőségeket biztosít a jövő televíziózásához a szintén napjainkban megjelenő Kaon Cappuccino* MPEG-2/4 SD/HD IPTV illetve hibrid IPTV-DVB-C STB-k, valamint a hamarosan megjelenő hibrid IPTV-DVB-C STB-t tartalmazó IDTV* alkalmazással. A Conax CAS-7 hozzáférés korlátozó rendszer fejleszthető, esemény előfizetés (PPV) igény szerinti program hozzáférés (NVoD, VoD, PVoD) bevezetésére a fenti szolgáltatások indításához szükséges és az előre történő fizetés biztosítását lehetővé tevő Mobil, Voucher, Token Server elemek integrálásával. Az interaktivitást a rendkívül elterjedt és népszerű GSM Mobil hálózatok SMS szolgáltatása biztosítja, Interaktív STB nem szükséges! * fejlesztés alatt 22 oldal, összesen 28

23 5. fejezet Fejleszthetőség, jövőkép A Smart-End, fejállomás rendszer, köszönhetően az IP jelfolyam irányítás alapú program és szolgáltatás feldolgozásnak, kiváló alternatívát nyújt az egyidejű vagy későbbi szolgáltatásbővítésként megvalósított IPTV tartalomszolgáltatásra. Az IPTV szolgáltatáshoz alkalmazható a Conax CAS-7 hozzáférés-korlátozás rendszere (CAS-7 kompatibilis IPTV STB-vel), illetve kiegészíthető DRM hozzáférés-vezérléssel, melyet az AppearTV AES scrambler modul használatával integrálhatunk. Az IPTV szolgáltatás további feltétele a központosított és elosztott rendszerben integrált middleware szoftver. Az ARRIS D5 berendezése, a Docsis 3.0 M-CMTS funkcionalitás által szintén alkalmazható IPTV szolgáltatás bevezetésére. Mindemellett ideális berendezés a NVoD, PVoD alkalmazásokra, valamint az SDV tartalomszolgáltatás megvalósításra, kompatibilis VOD szerver és SDV integráció kiépítésével. A digitális képátviteli technológiákban tapasztalható hihetetlenül felgyorsult fejlődés által, eddig elképzelhetetlen lehetőségek nyílnak meg a kábeles tartalomszolgáltatók részére. Az alkalmazott gyártóművek fejlesztéseinek, valamint a technológiák konvergenciájának köszönhetően, egységesíthetjük a tartalomszolgáltatások rendszerét. A jelenlegi általános rendszer összeállítás, mely külön kezeli a DVB tartalmat, IP adatforgalmat (Internet) és VoIP szolgáltatást, az ARRIS DMTS megoldással integrálhatóvá, ezáltal könnyebben kézben tarthatóvá válik. Az ARRIS C4 -D5 kombinációval a DVB-C, Internet, VoIP, VoD és IPTV szolgáltatások azonos platformra, hálózati struktúrára kerülhetnek. Network Edge M-CMTS Edge QAM Gigabit Metro Ethernet ERMI Server OSSI Server Video Operatio ns Headend HFC M-CMTS Core (DOCSIS MAC & US Phy) ISP VoD/Cache Servers CAS / DRM DVB-C+CAS VoIP HSD CM, E-MTA IPTV+CA/DRM DOCSIS 2.0 / FlexPath / 3.0 NVoD NVoD VoD NPVR Time-Shifting 23 oldal, összesen 28
