1 MIRASYS NVR általános ismertető

2 Digitális rögzítő rendszer termékcsalád bemutatása MIRASYS DVMS európai egyik vezető szoftver fejlesztője által fejlesztett analóg nagy felbontású videó és audió IP felügyeleti megoldásokat tartalmazó sokoldalú rendszer, amely költséghatékonyságával, egyszerű kezelhetőségével és bővíthetőségével nyújt széleskörű alkalmazási lehetőséget a videó biztonságtechnikai piacon Főbb jellemzők: Költség hatékonyság Egyidejű támogatás analóg és IP kamerák kezelésére ( hybrid DVR ) Analóg/IP PTZ kamera támogatás Széles IP kamera gyártó támogatás Nyitott platformú hálózati videó struktúra Magas képminőség felbontás függetlenség Egyídőben támogatott MPEG4/MJPEG formátum Flexibilis és skálázható rendszer értékmegőrző beruházásért Központi, helyi, távoli és mobil hozzáférhetőség Vízjellel ellátott kép és videó anyag autentíkáció Egyenértékű integráció más rendszerekkel

Költség hatékonyság Egyidejű támogatás analóg és IP kamerák kezelésére ( hybrid DVR ) Analóg/IP PTZ kamera támogatás Széles IP kamera gyártó támogatás Nyitott platformú hálózati videó struktúra Magas

3 MIRASYS topológia Mirasys V series DVMS összetevői: Egytől akár 100 szerveres kialakítás Max 64 kamera csatlakoztatható szerverenként Így 6400 kamera kezelés egy megfigyelési ponton. Egy vagy több Workstation kliens (helyi vagy távoli) System Manager rendszer beállítás és felhasználó kezelés Hozzáadható egyéb kliens (jövőbeni fejlesztés) vagy 3rd party alkalmazás vagy szerver (e.g. beléptető rendszer)

Egy vagy több Workstation kliens (helyi vagy távoli) System Manager rendszer beállítás és

4 Mirasys software termék áttekintés NVR Pro Belépőszíntű videó rögzítő alkalmazás NVR Enterprise Nagyvállalatiszoftver alkalmazás teljes értékű skálázható funkciókkal Carbon VMS Gyakorlatilag korlátlan skálázható és integrálható alkalmazás igényes környezetekben

alkalmazás teljes értékű skálázható funkciókkal Carbon VMS

5 Mirasys Carbon VMS NVR Pro NVR Enterprise Carbon VMS Videócsatornák/ rögzítő Egyidejű felhasználók száma 5 20 Korlátlan (100 egy rendszerben) Rendszer kialakítás Single server 20 rögzítő Ezer (100 egy rendszerben) Egyidejű rögzített anyag visszajátszás Gateway + web/ mobile kliens Igen Igen Igen NAS rögzítés Igen Igen Igen Hang rögzítés - Igen Igen Adat/Szöveg csatorna - Igen Igen Térkép modul - Igen Igen Háttér archiválás - Igen Igen Eseménynapló és riasztás DB (riport opció később) - - Igen (project setup) Nyitott VCA platform - - Igen VCA opció analóg kamerákhoz - - Igen Videófal opció(később) - - Igen

Igen NAS rögzítés Igen Igen Igen Hang rögzítés - Igen Igen Adat/Szöveg csatorna - Igen Igen Térkép modul - Igen Igen Háttér archiválás - Igen Igen

6 Támogatott eszközök áttekintése Támogatott hálózati IP és analóg eszközök: MegaPixel IP kamerák ARECONT, IQEYE, PANASONIC, PELCO, AXIS, MOBOTIX, ACTI, SONY, SIQURA, UDP PTZ kamerák AXIS, DYNACOLOR, PANASONIC, PELCO, SONY, ACTI, JVC, BOSCH, SIQURA, UDP Fix kamerák ACTI, AXIS, JVC, IQEYE, VANTAGE, SONY, PANASONIC,PELCO, BOSCH, SIQURA, UDP, Videó szerverek ACTI, AXIS, BOSCH, TELESTE, VANTAGE, ERNITEC, SIQURA KÜLSŐ IO modul kezelés MOXA, ARECONT, AXIS, IQEYE kamera kimenet vezérlés DOME kamerák BOSCH, PELCO, SENSORMATIC, PANASONIC, SANYO, SIEMENS, PELCO P/D

JVC, IQEYE, VANTAGE, SONY, PANASONIC,PELCO, BOSCH, SIQURA, UDP, Videó szerverek ACTI, AXIS, BOSCH, TELESTE, VANTAGE, ERNITEC, SIQURA KÜLSŐ

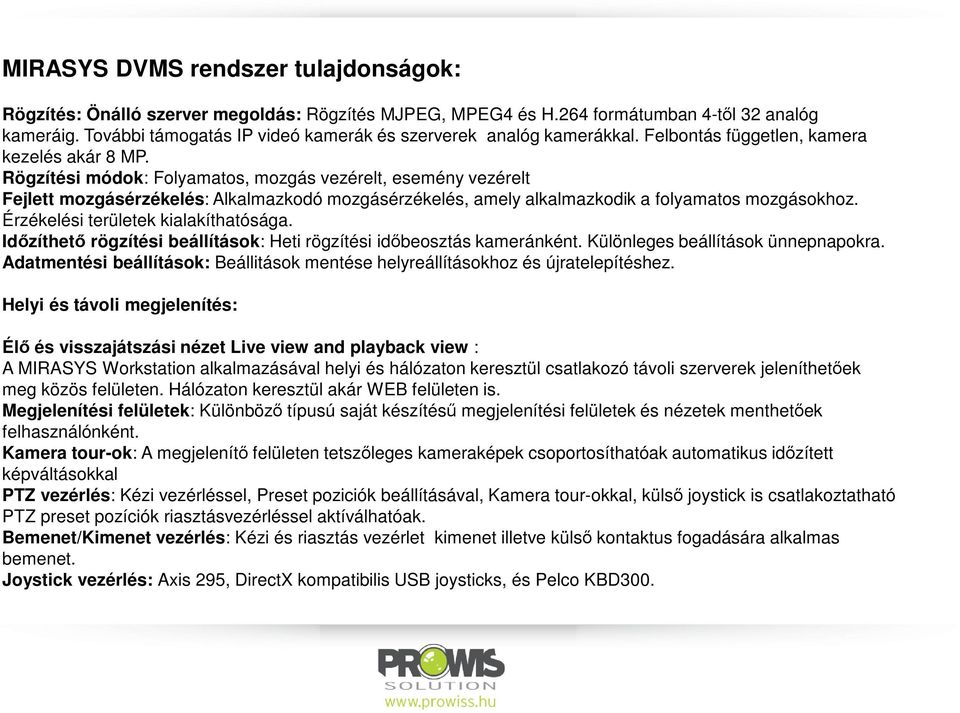

7 MIRASYS DVMS rendszer tulajdonságok: Rögzítés: Önálló szerver megoldás: Rögzítés MJPEG, MPEG4 és H.264 formátumban 4-től 32 analóg kameráig. További támogatás IP videó kamerák és szerverek analóg kamerákkal. Felbontás független, kamera kezelés akár 8 MP. Rögzítési módok: Folyamatos, mozgás vezérelt, esemény vezérelt Fejlett mozgásérzékelés: Alkalmazkodó mozgásérzékelés, amely alkalmazkodik a folyamatos mozgásokhoz. Érzékelési területek kialakíthatósága. Időzíthető rögzítési beállítások: Heti rögzítési időbeosztás kameránként. Különleges beállítások ünnepnapokra. Adatmentési beállítások: Beállitások mentése helyreállításokhoz és újratelepítéshez. Helyi és távoli megjelenítés: Élő és visszajátszási nézet Live view and playback view : A MIRASYS Workstation alkalmazásával helyi és hálózaton keresztül csatlakozó távoli szerverek jeleníthetőek meg közös felületen. Hálózaton keresztül akár WEB felületen is. Megjelenítési felületek: Különböző típusú saját készítésű megjelenítési felületek és nézetek menthetőek felhasználónként. Kamera tour-ok: A megjelenítő felületen tetszőleges kameraképek csoportosíthatóak automatikus időzített képváltásokkal PTZ vezérlés: Kézi vezérléssel, Preset poziciók beállításával, Kamera tour-okkal, külső joystick is csatlakoztatható PTZ preset pozíciók riasztásvezérléssel aktíválhatóak. Bemenet/Kimenet vezérlés: Kézi és riasztás vezérlet kimenet illetve külső kontaktus fogadására alkalmas bemenet. Joystick vezérlés: Axis 295, DirectX kompatibilis USB joysticks, és Pelco KBD300.

Rögzítési módok: Folyamatos, mozgás vezérelt, esemény vezérelt Fejlett mozgásérzékelés: Alkalmazkodó mozgásérzékelés, amely alkalmazkodik a folyamatos mozgásokhoz.

8 Keresés és Export: Fejlett keresési eszközök: Grafikus aktivitás keresés, Mozgásesemény keresés, Dátum és Idő keresés, Riasztás vezérelt keresés. Export: Önálló kép és videó klip JPEG, GIF, TIFF, PNG, BMP, és WMV file. Videóclip eredítés (watermark): Mirasys Media Player alkalmazásával felvétel autentikáció megjelenítés Riasztási események: Esemény vezérlet: Kamerajel vesztés, mozgásérzékelés, nincs mozgás a kameraképen, riasztási esemény vezérelt Akció: Videó rögzítés beállítások szerint, riasztási kimenet aktiválás, Dome kamera automatikus fordítása előre meghatározott preset pozícióhoz, Dome kamera tour indítás, Mozgásérzékelés maszk váltás, küldés Elő és utóriasztási beállítások: Szabadon állítható 5 mp-től 60 mp-ig. Tárolási idő: Kialakított tároló hely méretétől függően Riasztási időzónák: Kameránként eseményenként beállítható idővezérlése ünnepnapok beállításával is. Rendszer diagnosztika: Esemény naplók: Rendszer esemény, Felhasználói események, hibák, riasztások, watchdog események. Rendszer felügyelet: CPU, memória, hálózat, és HDD-k Tárolási állapot kijelzés: A rögzített mennyiség kameránkénti és rendszer teljes tárhely foglalás megjelenítése Software watchdog: Felhasználó által beállítható jelzések -en keresztül és vagy kimenet vezérléssel. Watchdog átjelzést indíthatja különféle rendszer esemény pl: HDD hiba Rendszer Monitor: Bármilyen alkalmazás elindítása nélküli rendszer felügyelet

Videóclip eredítés (watermark): Mirasys Media Player alkalmazásával felvétel autentikáció megjelenítés Riasztási események: Esemény vezérlet: Kamerajel vesztés, mozgásérzékelés, nincs mozgás a

9 Biztonság és Felvétel hitelesség: Felhasználói azonosítás: Felhasználó név, jelszó, felhasználói profilok max 5 felhasználónként Hitelesítés (Watermark): Hitelesített rögzített anyag vízjellel garantálva. Modifikált RAID 0 alaprögzítés: Adatrögzítés egyszerre több HDD-re, a HDD hibák okozta adatvesztés elkerülésére. További adatmentési megoldások: Külső NAS tárolás támogatása Beállítható illetve kameránként paraméterezhető időzetett napi vagy heti beállítással archiválás indítás külső meghajtóra illetve manuális archiválás indítás. A kimentett adatállomány jogosult klienseken lejátszható dátum/idő illetve mozgáskeresés aktiválással is.

Modifikált RAID 0 alaprögzítés: Adatrögzítés egyszerre több HDD-re, a HDD hibák okozta adatvesztés elkerülésére.

10 MIRASYS N sorozatú NVR áttekintés Tulajdonság: N1000 N5000 N9000 Videó rögzítés IP videó bemenet Frame Rate(ips) Rendszer (max) Egy kamera (max) Image Resolution Network cameras (max) Korlátlan Korlátlan Korlátlan Audio Recording Audio bemenet 2/2 2/16 2/16 Tömörítés Tömörítési módok: JPEG/MPEG-4/H.264 JPEG/MPEG-4/H.264 JPEG/MPEG-4/H.264 Adat rögzítés: Szöveg csatorna bemenet Tárolási kapacítás Szabványos HDD méret: 500GB/500GB 1TB/4TB 2TB/8TB Software functions Software funkció: Biztonsági RAID 0 opció: No Yes Yes Felhasználói profilok Igen Igen Igen Eszköz támogatás: IP kamerák Igen Igen Igen Dome kamerák Igen Igen Igen Digitális ki/bemenet Igen Igen Igen Integrációs felület Igen Igen Igen Intelligens video analizis Igen Igen igen Platform PC platform Desktop / Minitower Desktop / 19 RACK 19 RACK

11 MIRASYS áttekintés V / N sorozat V1000(alacsony teljesítmény) 6/12 CIF, 4/10/16 analóg csatorna V3000(közepes teljesítmény) 12/25 CIF, 10/16/32 analóg csatorna V5000(magas teljesítmény) 25 D1/H.264, 8/16 analóg csatorna Minden szerver esetén további hozzáadható IP csatorna 50(64) kameráig. N500 (belépő szintű megoldás) 4-8 IP kamera kezelés 200ips/NVR JPEG/MPEG4/H.264 N1000(alacsony teljesítmény) 1-25 IP kamera kezelés 625ips/NVR JPEG/MPEG4/H.264 N5000(közepes teljesítmény) 1-50(64) IP kamera kezelés 1250ips/NVR JPEG/MPEG4/H.264 N9000(magas teljesítmény szerver platform) 1-50(64) IP kamera kezelés 1250ips/NVR JPEG/MPEG4/H.264

N500 (belépő szintű megoldás) 4-8 IP kamera kezelés 200ips/NVR JPEG/MPEG4/H.264 N1000(alacsony teljesítmény) 1-25 IP kamera kezelés 625ips/NVR JPEG/MPEG4/H.

12 N1000 rögzítő sorozat 1-25 IP kamera kezelés MJPEG/MPEG4/H.264 codec 32 text csatorna kezelés Max: 2HDD max: 4TB tároló kapacitás PRO és ENTERPRISE versió VCA integráció fogadása

13 N3000/N5000 NVR rögzítő sorozat 1-25 IP kamera kezelés MJPEG/WM9/H.264 codec 32 text csatorna kezelés Max: 5HDD 5*2TB tároló kapacitás Modifikált RAID0 tárolás VCA integráció fogadása RACK kiépítés

14 V9000 rögzítő sorozat 8/16/32 analóg kamera kezelés MJPEG/WM9/H264 codec 32 text csatorna kezelés 16 be 16 kimenet kezelés Max: 8HDD 8*2TB tároló kapacitás Modifikált RAID0 vagy RAID5 tárolás 1 multiplexer monitor kimenet 4 programozható monitor kimenet Élőkép megjelenítés (overlay) Bővíthető IP kamerákkal VCA integráció fogadása RACK kiépítés

RAID0 vagy RAID5 tárolás 1 multiplexer monitor kimenet 4 programozható monitor kimenet

15 Külső tároló megoldások PROMISE A PROMISE Storage megoldásai képesek megfelelni napjaink nagy tárkapacitástígénylő kamerás megfigyelőrendszereinek kiszolgálását. Előnyök: Bővíthető kialakítás Választható RAID biztonság FC, iscsi és SAS interface Redundáns tápegység

16 Megvalósult integrációs megoldások SEAWING Seaguard beléptető rendszer MOXA IO vezérlés Vonalkód scanner alkalmazások Pénzjegy számláló ARH Hungary rendszámfelismerés VCA intelligencia kezelés

Vonalkód scanner alkalmazások Pénzjegy számláló

17 Külső vezérlések megvalósítása A MIRASYS rendszer bővíthető igény szerint külső IO eszközzel LAN hálózaton keresztül. A MOXA eszköz használatával az alábbi rendszerek távoli ellenőrzése és vezérlése valósítható meg. -Riasztó rendszer - Beléptető rendszer - Világítás vezérlés - Épületfelügyeleti rendszerek

A MOXA eszköz használatával az alábbi rendszerek távoli ellenőrzése és

18 Mobil alkalmazás a videó megfigyelésben iphone

19 MIRASYS - iphone integráció lehetőségei Dátum/idő keresés Eseménylejátszás PTZ vezérlés Távvezérlés funkció
