Szerszámtervezés és validálás Moldex3D és Cavity Eye rendszer támogatással. Pósa Márk Október 08.
|
|
- Gabi Juhász
- 8 évvel ezelőtt
- Látták:
Átírás
1 Szerszámtervezés és validálás Moldex3D és Cavity Eye rendszer támogatással. Pósa Márk Október 08.

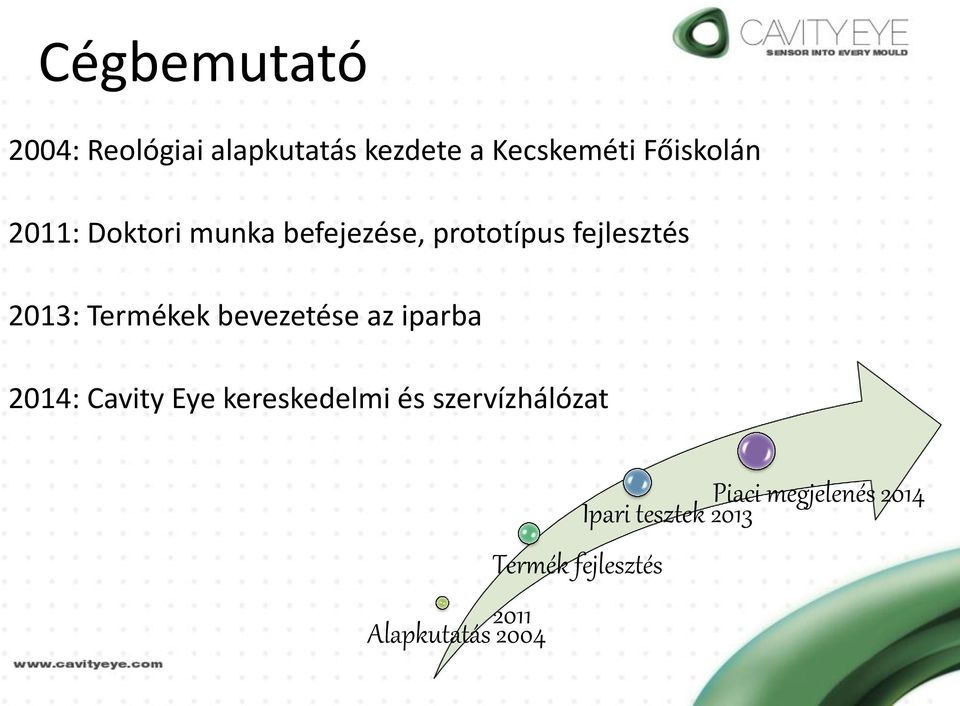

2 Cégbemutató 2004: Reológiai alapkutatás kezdete a Kecskeméti Főiskolán 2011: Doktori munka befejezése, prototípus fejlesztés 2013: Termékek bevezetése az iparba 2014: Cavity Eye kereskedelmi és szervízhálózat 2011 Alapkutatás 2004 Termék fejlesztés Piaci megjelenés 2014 Ipari tesztek 2013

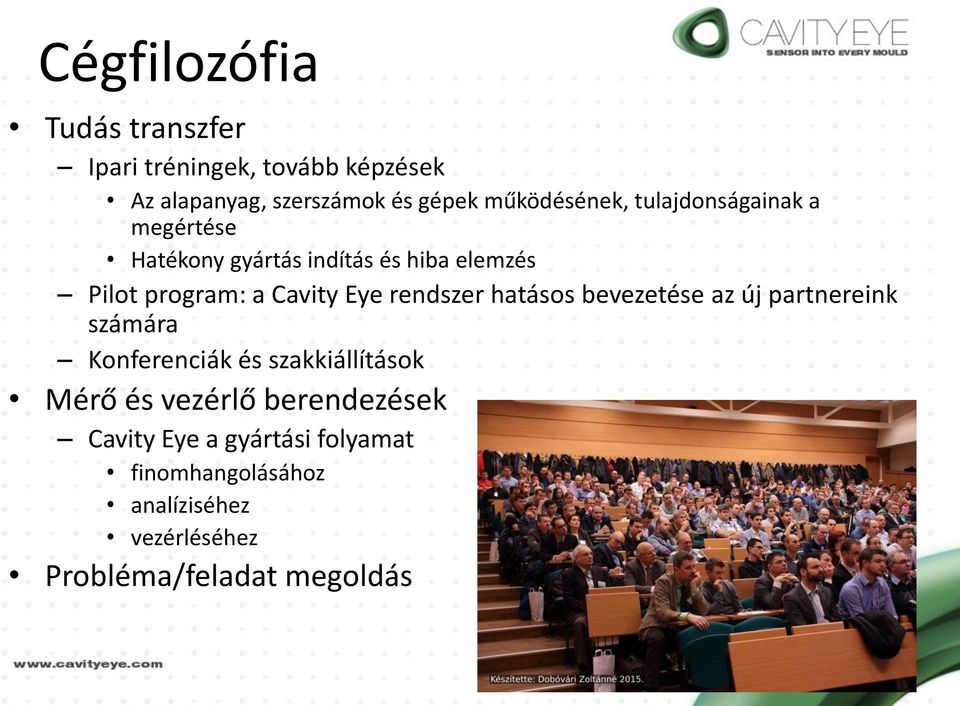

3 Cégfilozófia Tudás transzfer Ipari tréningek, tovább képzések Az alapanyag, szerszámok és gépek működésének, tulajdonságainak a megértése Hatékony gyártás indítás és hiba elemzés Pilot program: a Cavity Eye rendszer hatásos bevezetése az új partnereink számára Konferenciák és szakkiállítások Mérő és vezérlő berendezések Cavity Eye a gyártási folyamat finomhangolásához analíziséhez vezérléséhez Probléma/feladat megoldás

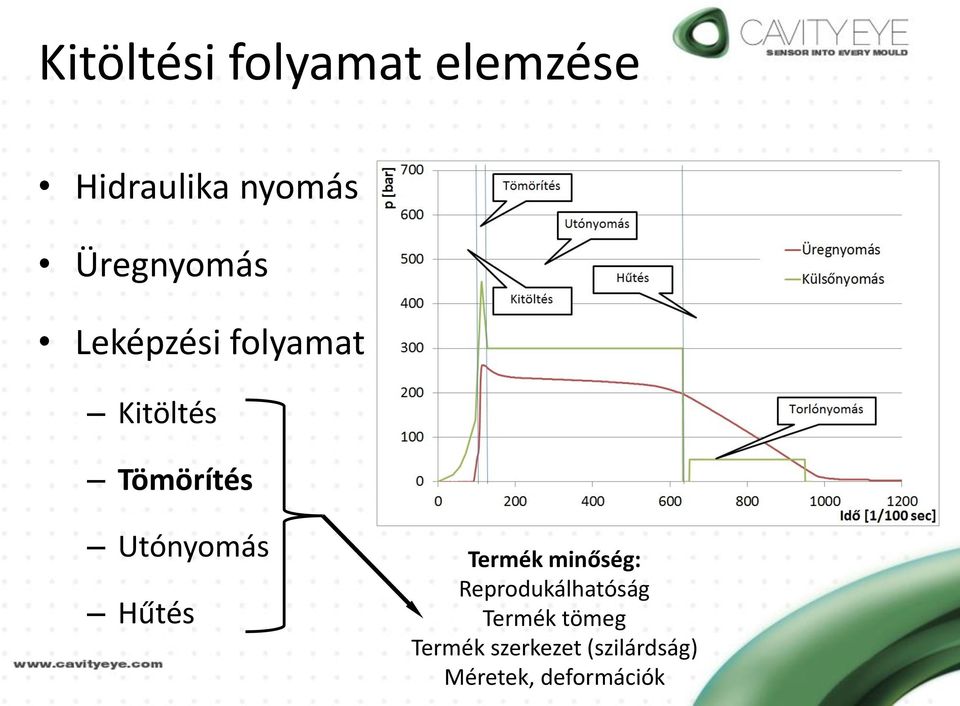

4 Kitöltési folyamat elemzése Hidraulika nyomás Üregnyomás Leképzési folyamat Kitöltés Tömörítés Utónyomás Hűtés Termék minőség: Reprodukálhatóság Termék tömeg Termék szerkezet (szilárdság) Méretek, deformációk

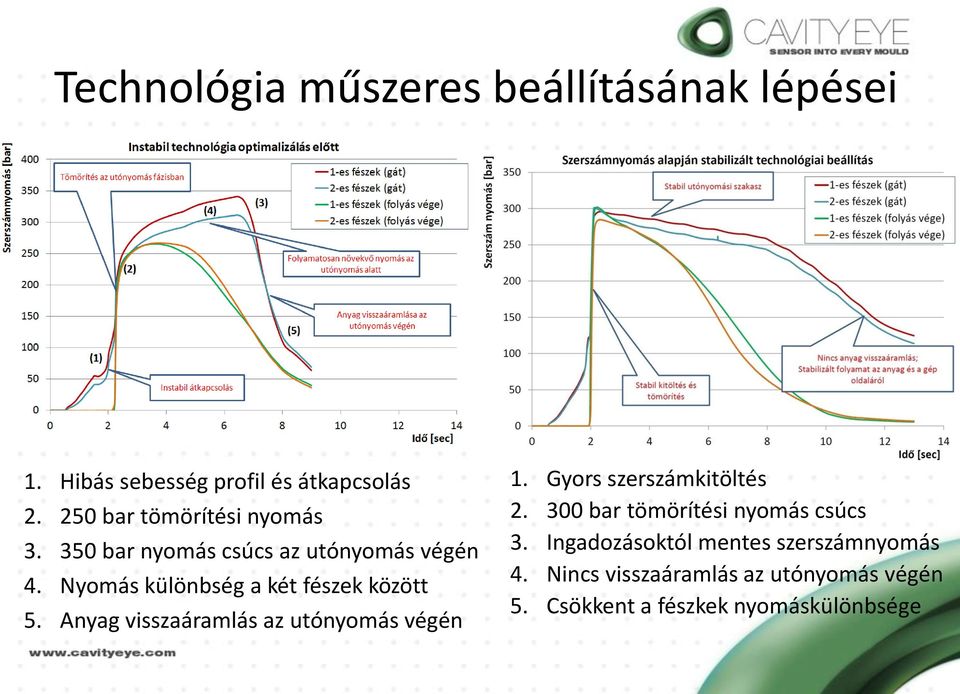

5 Technológia műszeres beállításának lépései 1. Hibás sebesség profil és átkapcsolás bar tömörítési nyomás bar nyomás csúcs az utónyomás végén 4. Nyomás különbség a két fészek között 5. Anyag visszaáramlás az utónyomás végén 1. Gyors szerszámkitöltés bar tömörítési nyomás csúcs 3. Ingadozásoktól mentes szerszámnyomás 4. Nincs visszaáramlás az utónyomás végén 5. Csökkent a fészkek nyomáskülönbsége

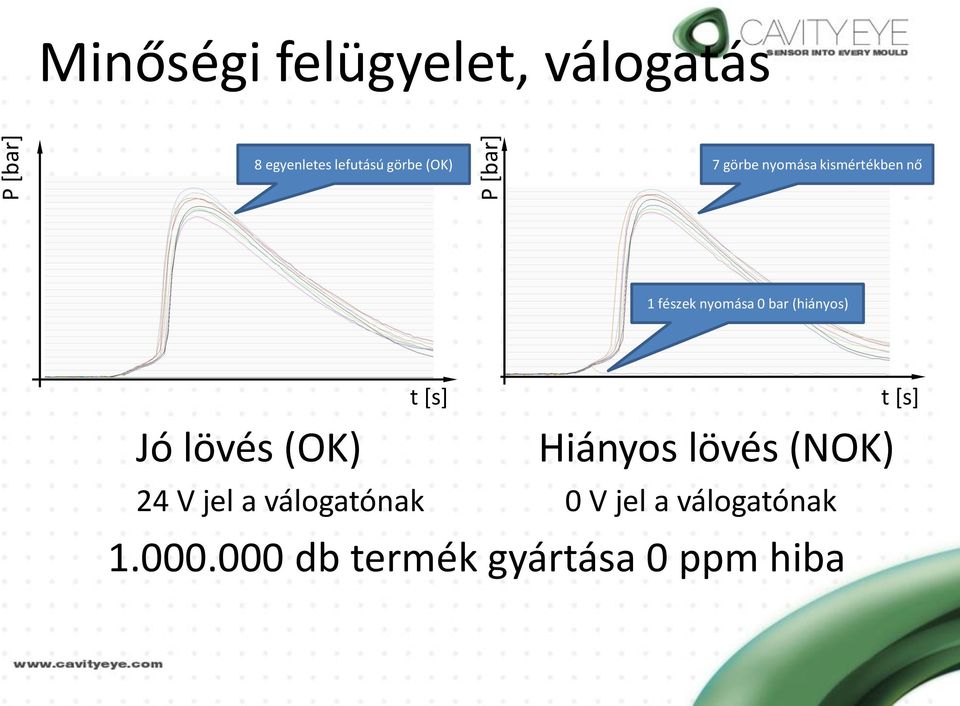

6 P [bar] P [bar] Minőségi felügyelet, válogatás 8 egyenletes lefutású görbe (OK) 7 görbe nyomása kismértékben nő 1 fészek nyomása 0 bar (hiányos) t [s] t [s] Jó lövés (OK) Hiányos lövés (NOK) 24 V jel a válogatónak 0 V jel a válogatónak db termék gyártása 0 ppm hiba

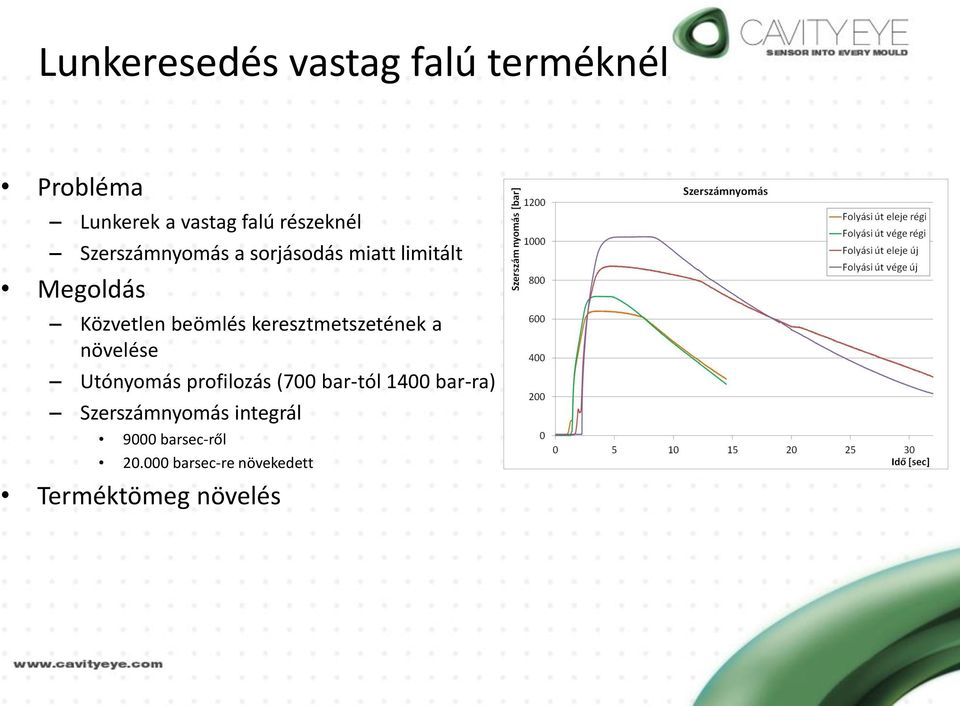

7 Lunkeresedés vastag falú terméknél Probléma Lunkerek a vastag falú részeknél Szerszámnyomás a sorjásodás miatt limitált Megoldás Közvetlen beömlés keresztmetszetének a növelése Utónyomás profilozás (700 bar-tól 1400 bar-ra) Szerszámnyomás integrál 9000 barsec-ről barsec-re növekedett Terméktömeg növelés

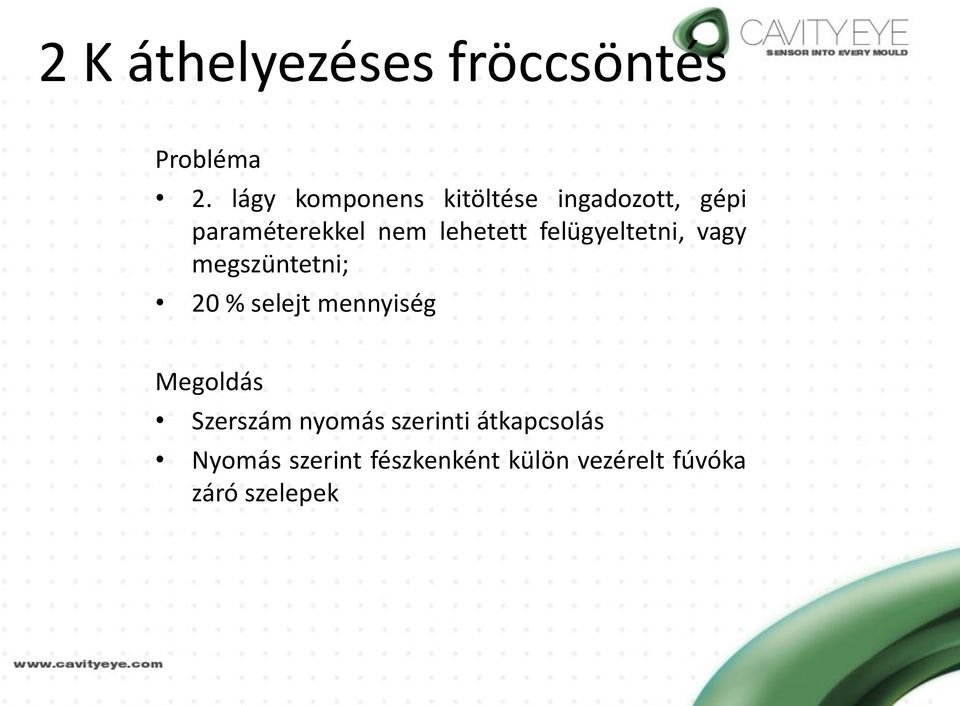

8 2 K áthelyezéses fröccsöntés Probléma 2. lágy komponens kitöltése ingadozott, gépi paraméterekkel nem lehetett felügyeltetni, vagy megszüntetni; 20 % selejt mennyiség Megoldás Szerszám nyomás szerinti átkapcsolás Nyomás szerint fészkenként külön vezérelt fúvóka záró szelepek

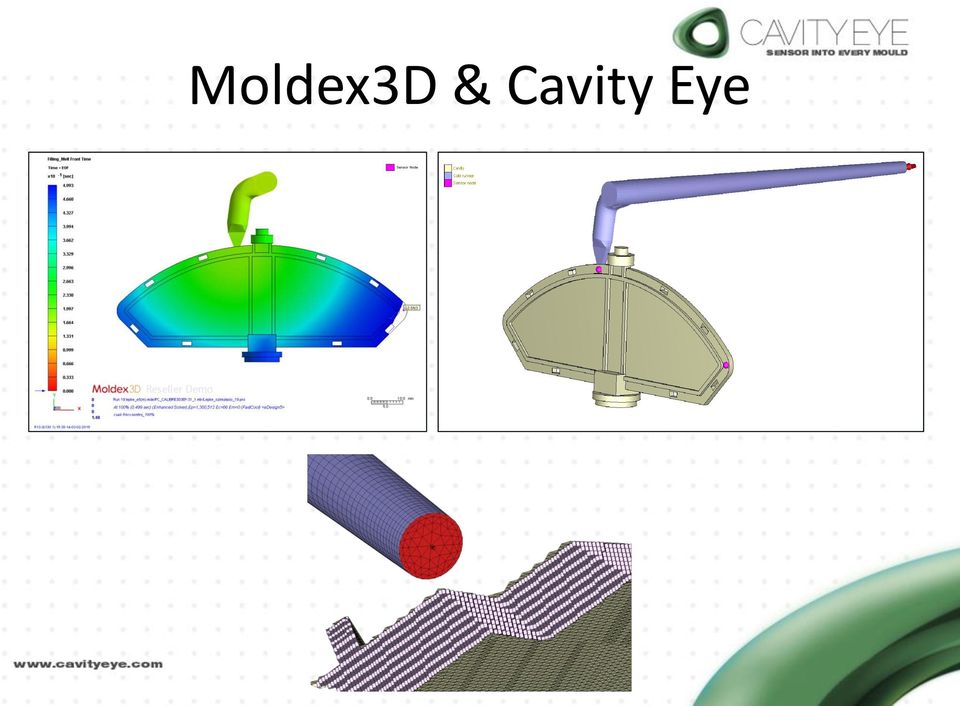

9 Moldex3D & Cavity Eye

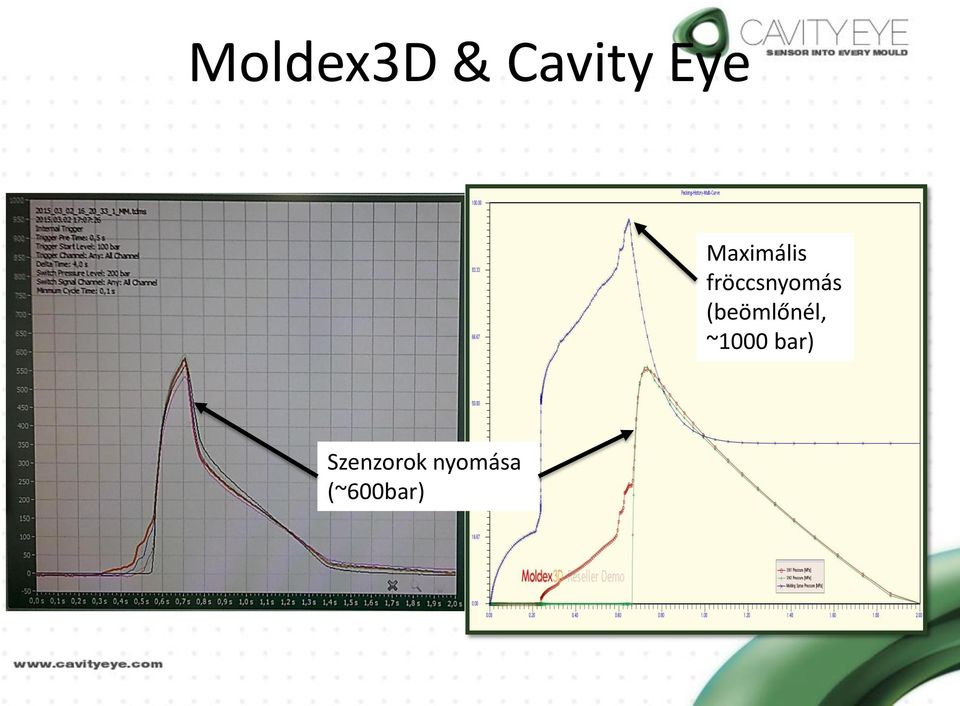

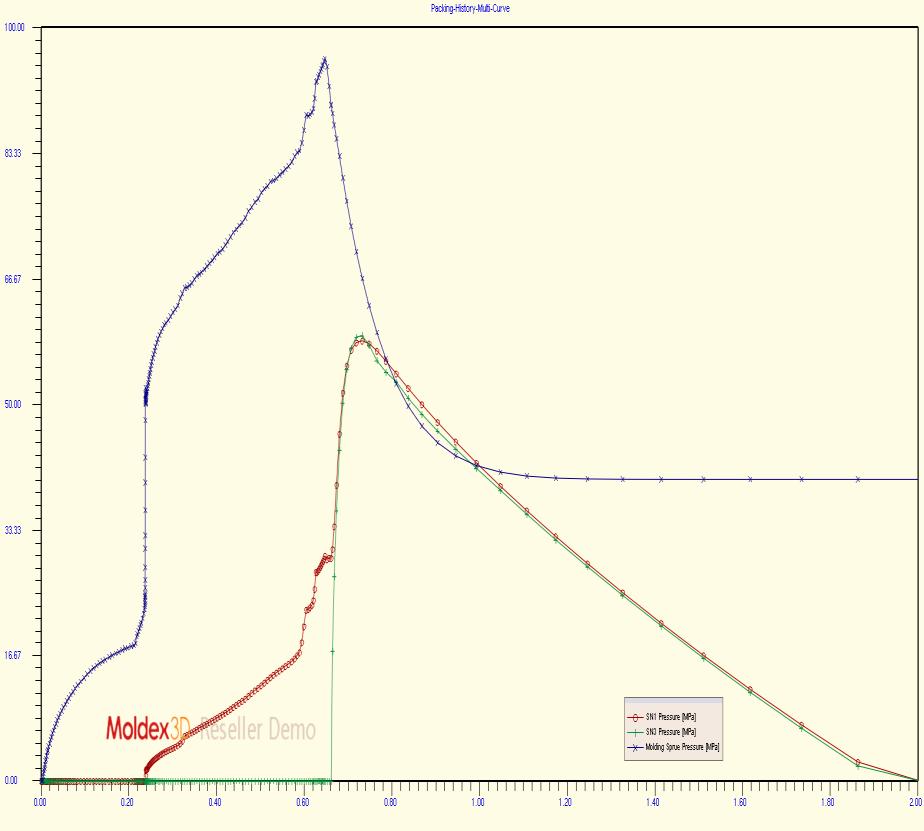

10 Moldex3D & Cavity Eye Maximális fröccsnyomás (beömlőnél, ~1000 bar) Szenzorok nyomása (~600bar)

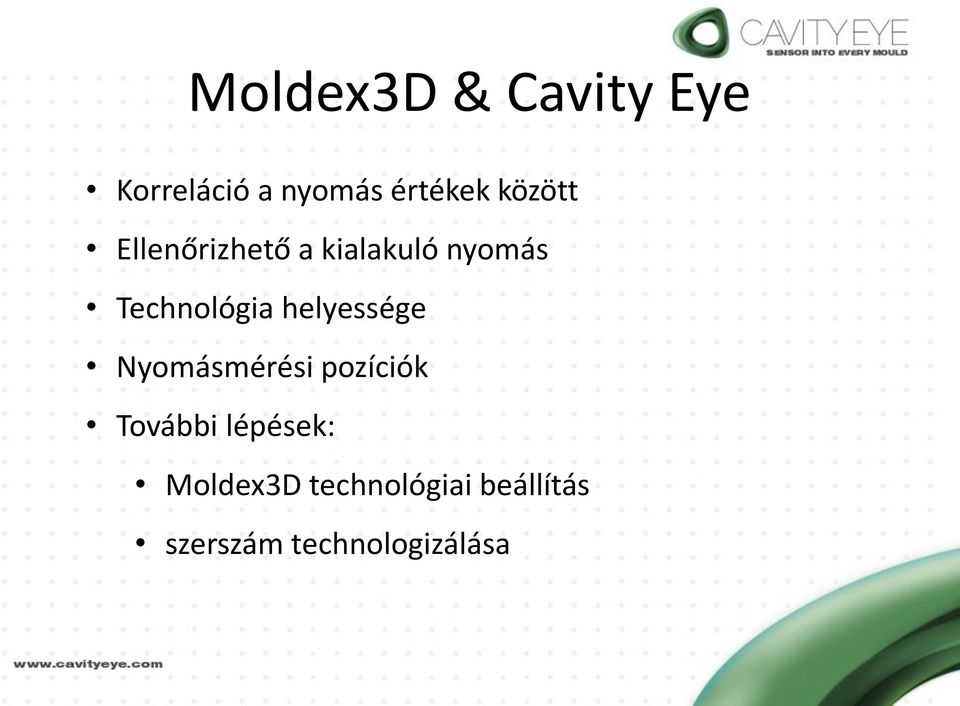

11 Moldex3D & Cavity Eye Korreláció a nyomás értékek között Ellenőrizhető a kialakuló nyomás Technológia helyessége Nyomásmérési pozíciók További lépések: Moldex3D technológiai beállítás szerszám technologizálása

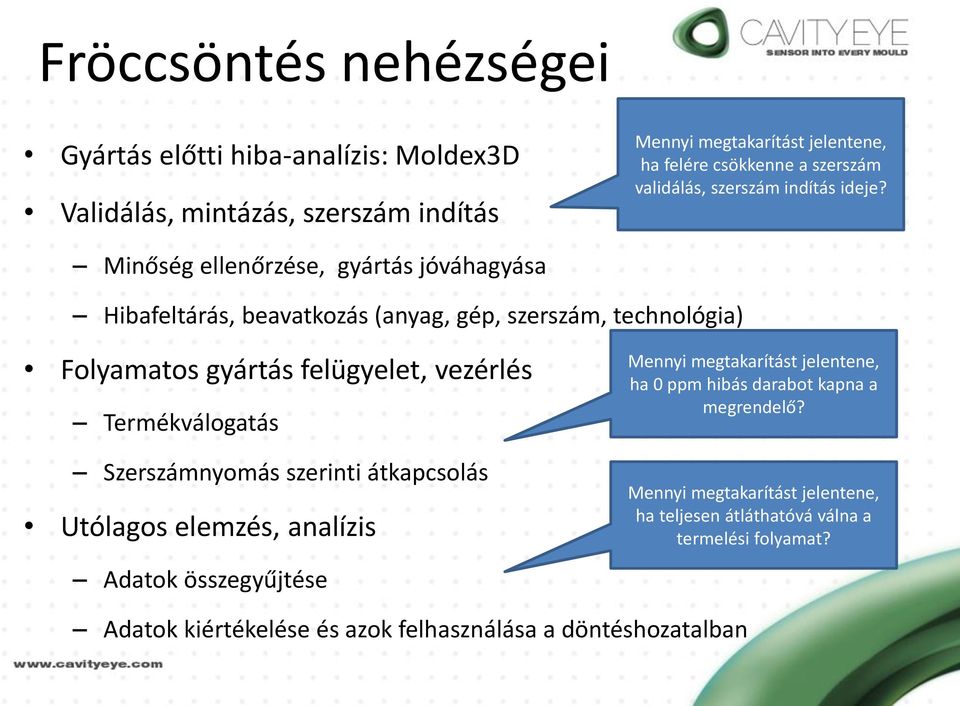

12 Fröccsöntés nehézségei Gyártás előtti hiba-analízis: Moldex3D Validálás, mintázás, szerszám indítás Mennyi megtakarítást jelentene, ha felére csökkenne a szerszám validálás, szerszám indítás ideje? Minőség ellenőrzése, gyártás jóváhagyása Hibafeltárás, beavatkozás (anyag, gép, szerszám, technológia) Folyamatos gyártás felügyelet, vezérlés Termékválogatás Szerszámnyomás szerinti átkapcsolás Utólagos elemzés, analízis Adatok összegyűjtése Mennyi megtakarítást jelentene, ha 0 ppm hibás darabot kapna a megrendelő? Mennyi megtakarítást jelentene, ha teljesen átláthatóvá válna a termelési folyamat? Adatok kiértékelése és azok felhasználása a döntéshozatalban

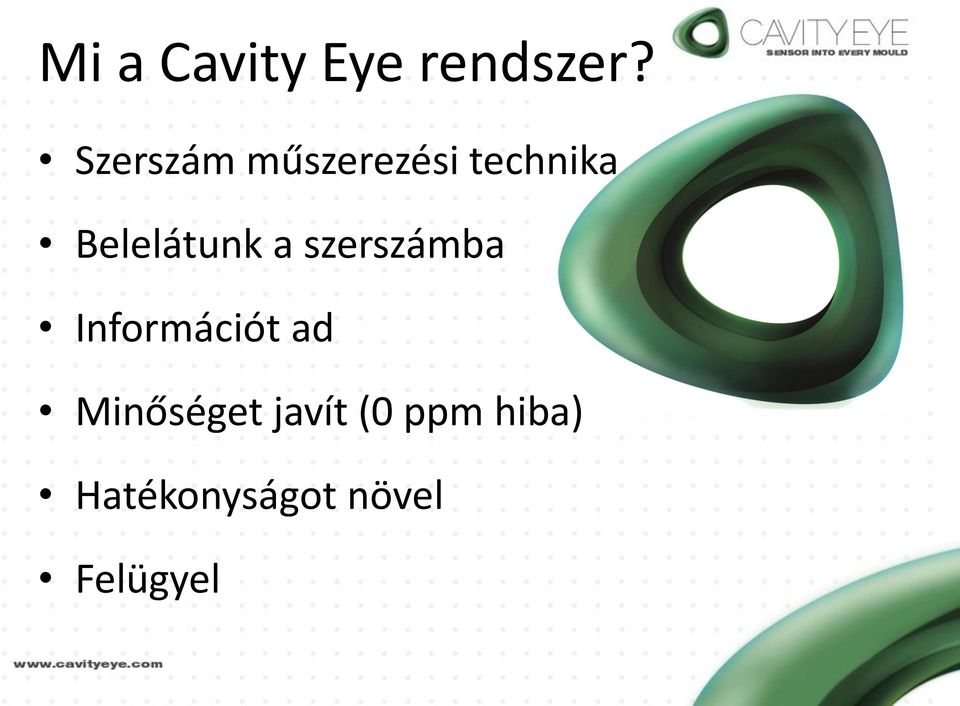

13 Mi a Cavity Eye rendszer? Szerszám műszerezési technika Belelátunk a szerszámba Információt ad Minőséget javít (0 ppm hiba) Hatékonyságot növel Felügyel

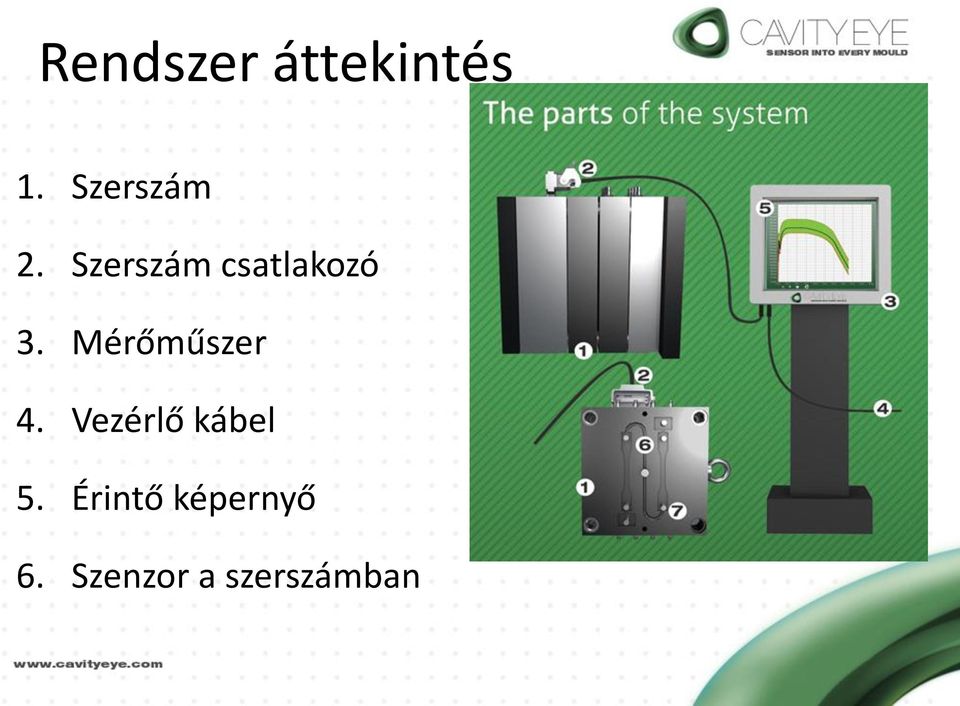

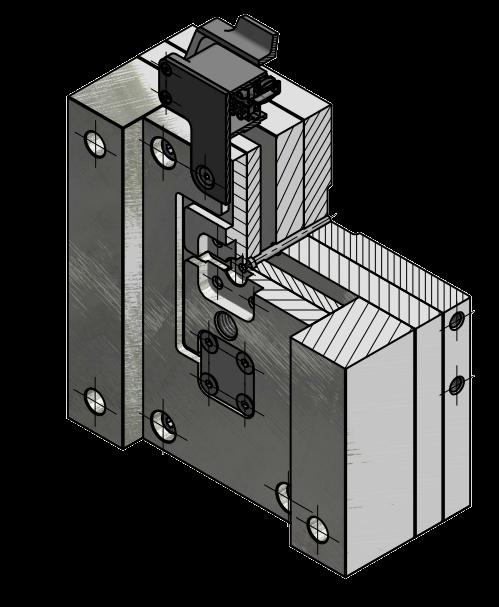

14 Rendszer áttekintés 1. Szerszám 2. Szerszám csatlakozó 3. Mérőműszer 4. Vezérlő kábel 5. Érintő képernyő 6. Szenzor a szerszámban

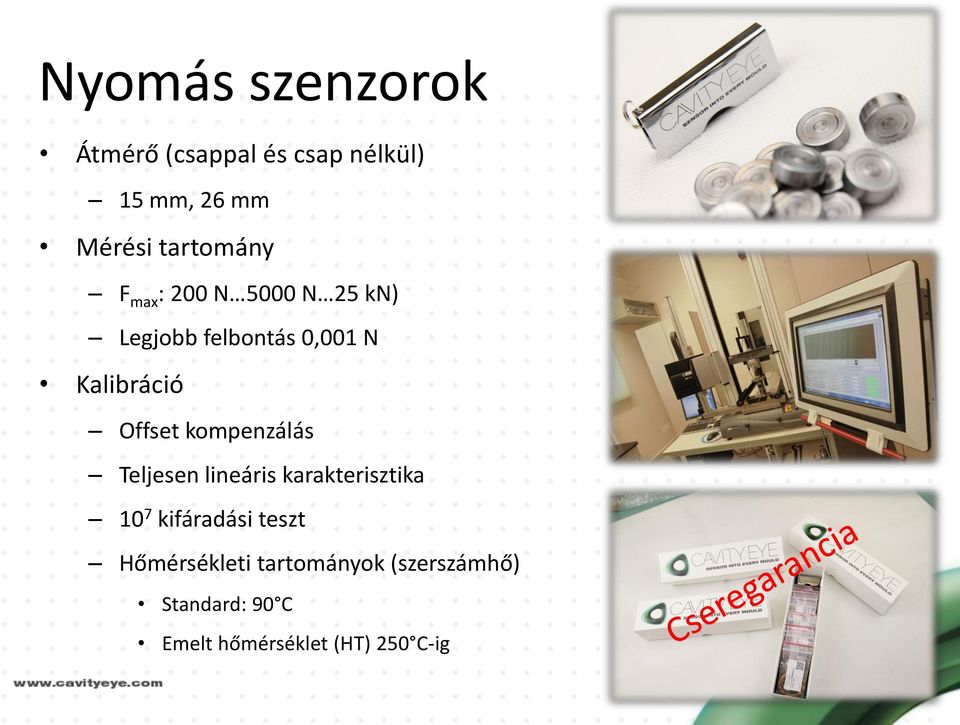

15 Nyomás szenzorok Átmérő (csappal és csap nélkül) 15 mm, 26 mm Mérési tartomány F max : 200 N 5000 N 25 kn) Legjobb felbontás 0,001 N Kalibráció Offset kompenzálás Teljesen lineáris karakterisztika 10 7 kifáradási teszt Hőmérsékleti tartományok (szerszámhő) Standard: 90 C Emelt hőmérséklet (HT) 250 C-ig

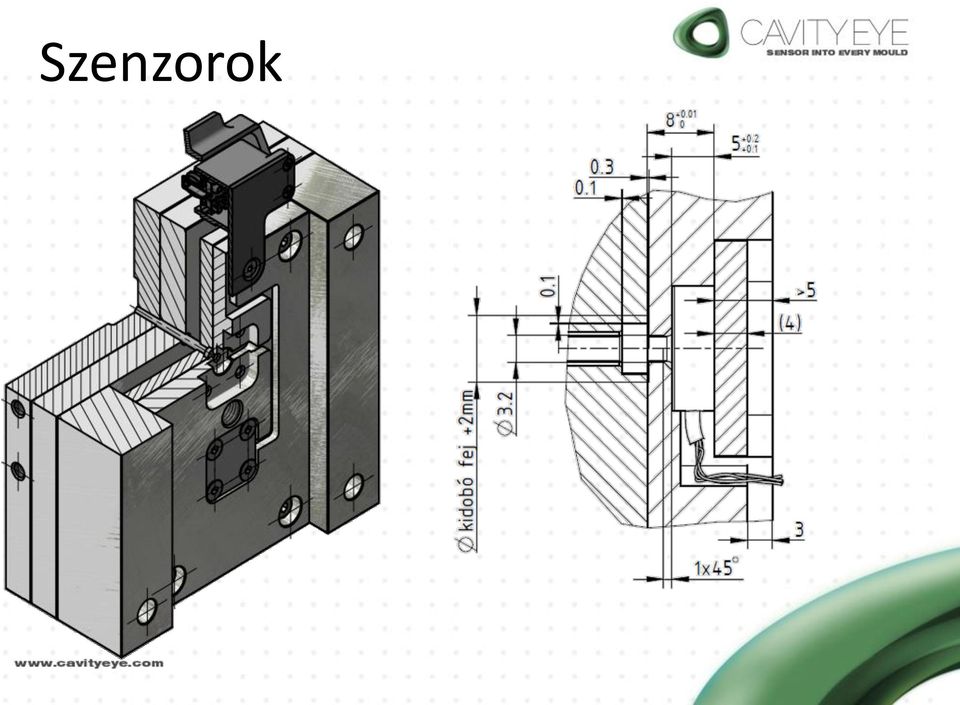

16 Szenzorok

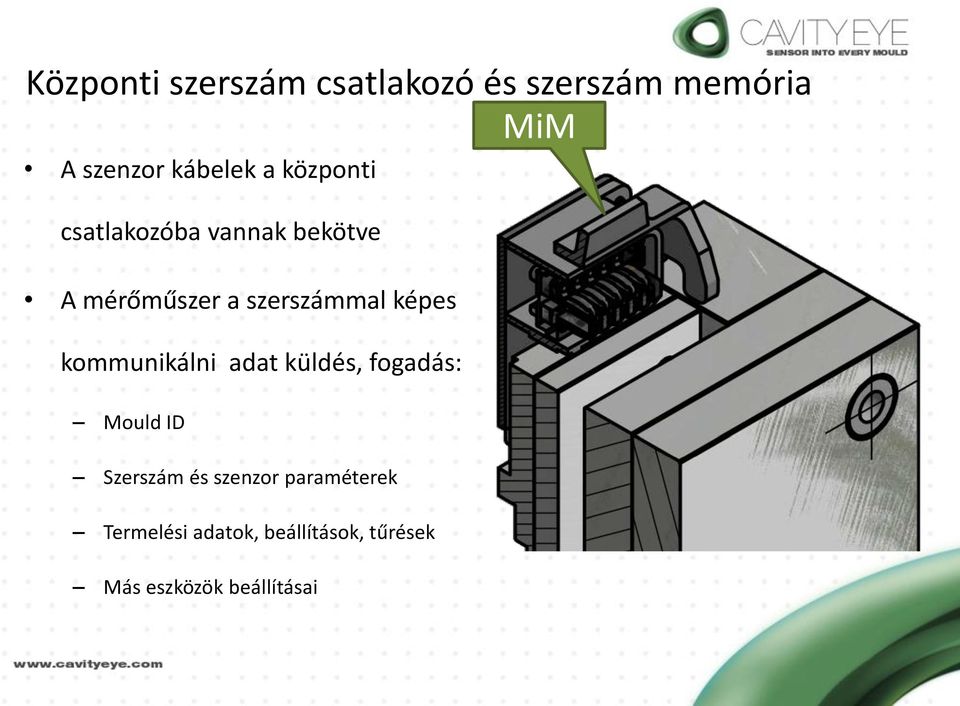

17 Központi szerszám csatlakozó és szerszám memória MiM A szenzor kábelek a központi csatlakozóba vannak bekötve A mérőműszer a szerszámmal képes kommunikálni adat küldés, fogadás: Mould ID Szerszám és szenzor paraméterek Termelési adatok, beállítások, tűrések Más eszközök beállításai

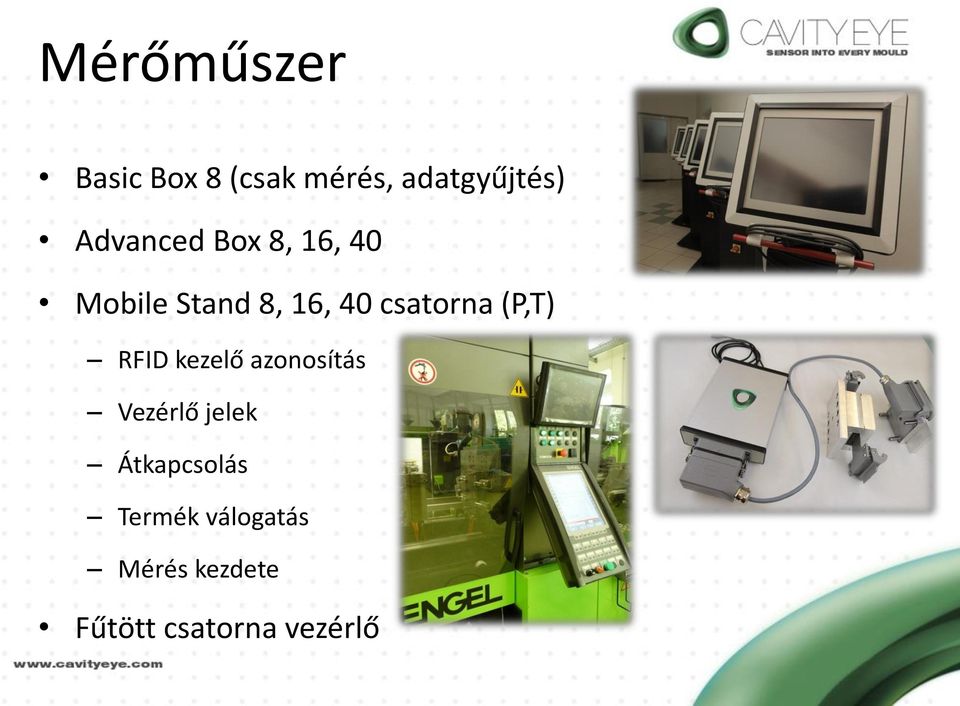

18 Mérőműszer Basic Box 8 (csak mérés, adatgyűjtés) Advanced Box 8, 16, 40 Mobile Stand 8, 16, 40 csatorna (P,T) RFID kezelő azonosítás Vezérlő jelek Átkapcsolás Termék válogatás Mérés kezdete Fűtött csatorna vezérlő

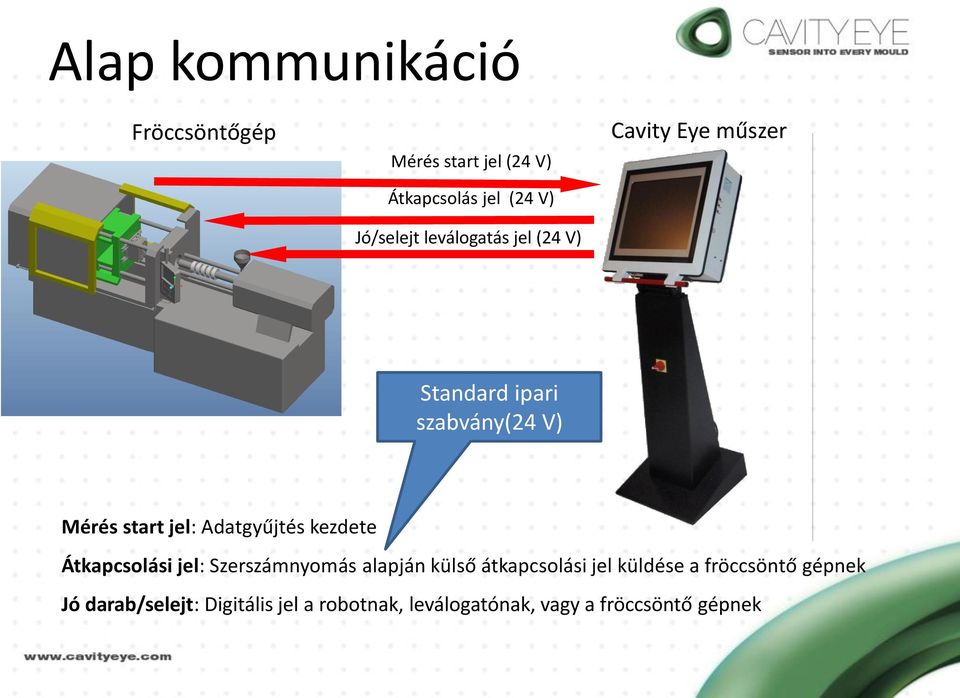

19 Alap kommunikáció Fröccsöntőgép Mérés start jel (24 V) Átkapcsolás jel (24 V) Jó/selejt leválogatás jel (24 V) Cavity Eye műszer Standard ipari szabvány(24 V) Mérés start jel: Adatgyűjtés kezdete Átkapcsolási jel: Szerszámnyomás alapján külső átkapcsolási jel küldése a fröccsöntő gépnek Jó darab/selejt: Digitális jel a robotnak, leválogatónak, vagy a fröccsöntő gépnek

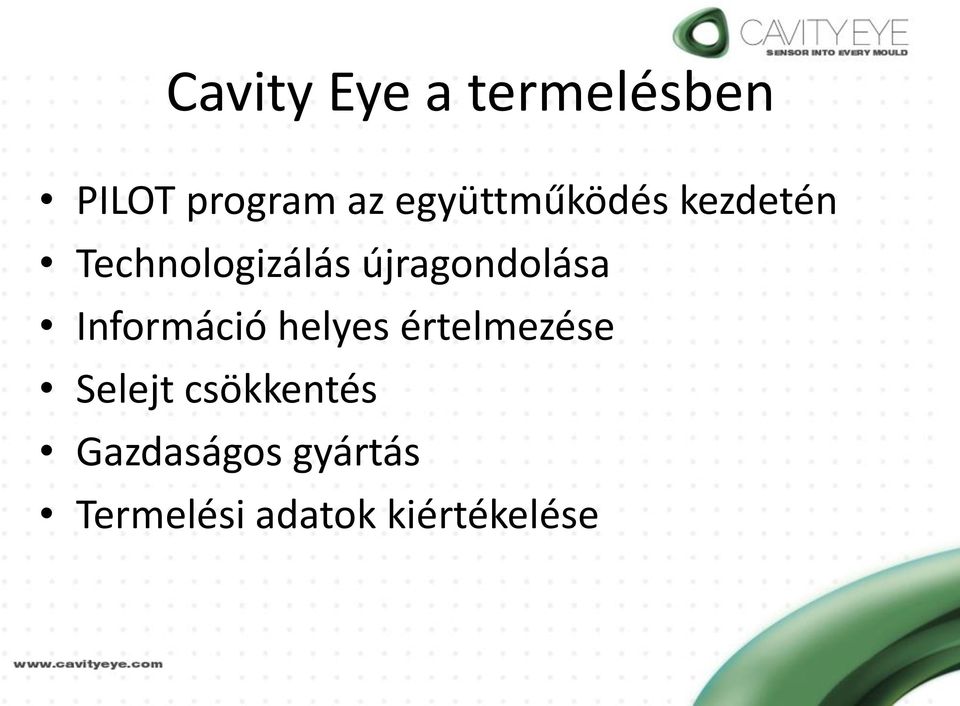

20 Cavity Eye a termelésben PILOT program az együttműködés kezdetén Technologizálás újragondolása Információ helyes értelmezése Selejt csökkentés Gazdaságos gyártás Termelési adatok kiértékelése
21 Köszönöm figyelmüket.
