Minőségbiztosítás a hegesztésben. Méréstechnika. Előadó: Nagy Ferenc

Átírás

1 Minőségbiztosítás a hegesztésben Méréstechnika

2 Minőségbiztosítás és -felügyelet HKS termékportfólió: ívhegesztéshez Dokumentálás Felügyelet / Hiba-felismerés WeldScanner WeldQAS ThermoProfilScanner Hegesztési paraméterek mérése és dokumentációja Hegesztési paraméterek felügyelete Hegesztési varrat hőprofiljának felügyelete

3 Mérési értékek felvétele szenzorokon keresztül rögzített mobil Huzalelőtolás fedettívű hegesztés Gázáramlás

4 Felügyeleti módszerek pontossága Hiba-felismerési arány online hegesztési ívanalízis burkológörbék rögzített határértékek Varrateltérések felismerési aránya

5 Online hegesztési ívanalízisen alapuló felügyelet Felismerhető rendellenességek i. O. Naht Jó varrat Pórusok Varrathossz-eltérések Varratkimaradás Átroskadás

6 ThermoProfilScanner (TPS) felügyelt paraméterek a varrat helyzete és szimmetriája a hőprofil szélessége a varrat max. hőmérséklete a hőprofil eltérései egy ideális hűlési folyamathoz képest A rögzített jó varratokkal való összehasonlítás, hő-eloszlási görbe naplózása

7 Hegesztőberendezés Minőségbiztosítás és -felügyelet ellenálláshegesztéshez Kapcsolószekrény PQS bemeneti adatok: - a pont száma - a munkadarab azonosítás - start - a munkadarab befejezése - referencia adatok PQS kimeneti adatok: - kapcsolat és állapot rendben - az ellenőrzött eredmények rendben - felügyeleti hiba - figyelmeztetés Kezelő PC QST termék PQS VISU 24V-os digitális intefész Terepi busz Interbus Profibus Devicenet Profinet Ethernet hálózat Analóg jelek Áram (0-10V Standard) Feszültség (0-100V Standard) Erő (opcionális, 0-10V Standard) Elmozdulás (opcionális, 0-10V Standard) 24 V tápfeszültség Ipari adat PC QST termék PQS MASTER

8 Az ellenállás-hegesztés elvi ábrája Az ellenállások eloszlása Az ellenállás változás elméleti lefolyása 1. kiinduló ellenállás 2. a hőmérséklet növekedésének hatása 3. a megolvadás következménye 4. fröccsenés nélküli zömülés eredménye

9 A folyamatok elemzése Kifröccsenés képe túl magas áramerősség Kifröccsenés képe túl alacsony nyomóerő

10 A felügyeleti eljárás A kiválasztott paraméterek határértékekkel történő felügyelete: itt pl. az áramerősség és az elektróda elmozdulásának szórása látható.

11 A felügyeleti eljárás A jónak minősített folyamat állandó felügyelete Egy nem megfelelő hegesztési pontot eredményező ellenállásváltozási görbe.

12 Rehm Hegesztéstechnika Kft. a jövő ipari forradalmában: Industry 4.0

13 Rehm Hegesztéstechnika Kft. a jövő ipari forradalmában: Industry 4.0

14 4. Generációs Ipari Méréstechnika a hegesztésben WWS-System Made by Rehm Kft.

15 Vezeték nélküli hegesztés-felügyelő rendszer (WWS-System) Adat szerver, felhasználó telephelyén Felhő szerver Interfész Felügyelő eszközök (hegesztés menedzsment )

16 REHM hegesztő gépbe szerelt adatgyűjtő és adat-továbbító (WIFI) egység A gép szenzorjairól leolvasott adatok + gázáramlás analóg szenzor Web böngészőbe integrált monitor rendszer Hegesztőáram Hegesztési feszültség Huzal előtolási sebesség Védőgáz mennyisége RFID kártyaolvasó (operátor, munkadarab azonosítás) Hegesztési idő Norma adatok választható időintervallumra, munkadarabra, géptípusra, operátorra bontva Felhasznált huzalmennyiség Felhasznált védőgáz mennyiség WiFi antenna RFID kártya olvasó

17 Választható nyelv: magyar, angol, német, kínai Megjeleníthető online hegesztési folyamatok száma (1 10)

18 Választható a megjelenítendő online hegesztési paraméter Teljes képernyő mód

19 Az adatbázisban rögzített hegesztések megtekintése Online adatbázis kezelés Adatok exportálása Excelbe

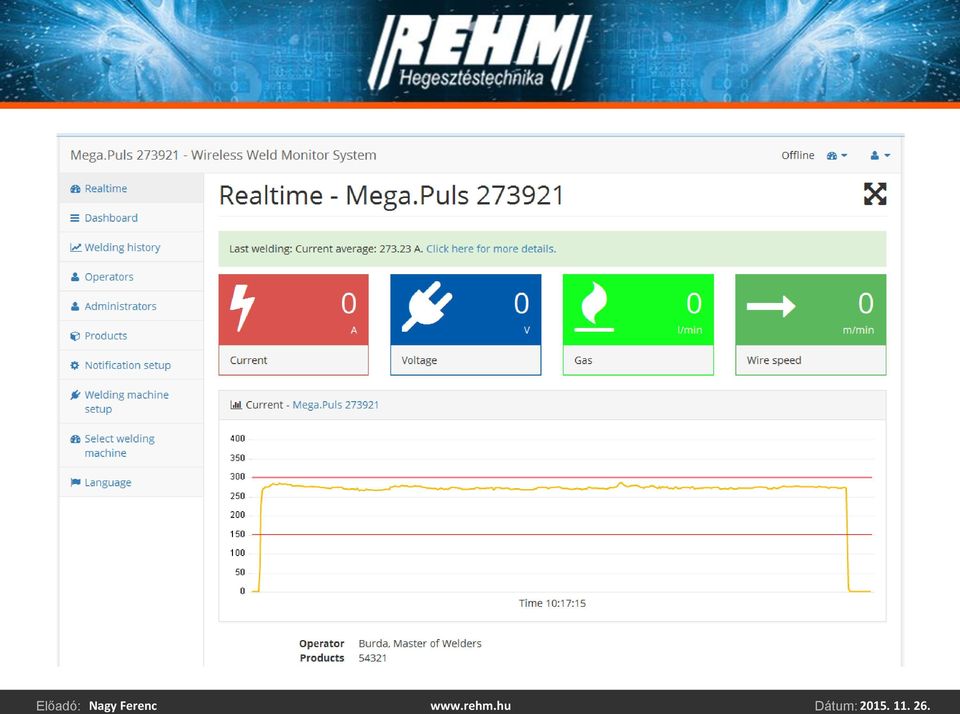

20

21 Események megfigyelése távolról

22 Multinacionális vállalatok a világ bármely pontján lévő gyárukban történő hegesztést figyelemmel kísérhetik

23 Fröcsköléskor:

24 Gyártócsarnokokban a hegesztések folyamatos áttekintése és megfigyelése

25 A dokumentációs munka lényegesen lecsökken Hegesztésfelügyelet

26 Idő- és anyagfelhasználási adatok kinyerése (utókalkuláció)

27 KÖSZÖNÖM MEGTISZTELŐ FIGYELMÜKET!
