Segédlet az ADCA szabályzó szelepekhez

Átírás

1 Segédlet az ADCA szabályzó szelepekhez Gőz, kondenzszerelvények és berendezések A SZELEP MÉRETEZÉSE A szelepek méretezése a Kv érték számítása alapján történik. A Kv érték azt a vízmennyiséget jelenti m 3 ben amely 15 o C-os hőmérsékleten az adott szelepen átfolyik 1 bar(g) nyomásesés esetén egy óra alatt. Az alábbi képletek mutatják a Kv értékek számításának módjait eltérő közegek és üzemeltetési körülmények esetében. Nyomásesés A szelepek méretezése (Kv) Közeg Folyadék Telített gőz Gázok Megjegyzés: túlhevített gőz és egyéb folyadékok esetén konzultáljon szakembereinkkel. a) kritikus alatti nyomásesés: a kimenő oldali nyomás magasabb mint a bemenő oldali nyomás %-a b) kritikus nyomásesés: a kimenő oldali nyomás kisebb, vagy egyenlő a bemenő oldali nyomás %-ával Kv Áramlási együttható m 3 /h P1 Bemenő oldali nyomás (abszolút) Bar P2 Kimenő oldali nyomás (abszolút) Bar Dp Nyomásesés (P1-P2) Bar Q1 Térfogatáram m 3 /h Q2 Térfogatáram Kgs/h Q3 Térfogatáram N.m 3 /h (0 o C-1013 mbar) d1 A folyadék fajsúlya Kg/m 3 d2 A gáz fajsúlya Kg/m 3 T Abszolút hőmérséklet (T=273+t o C) O K T A folyadék hőmérsékélete O C A Kv érték meghatározása után, a kapcsolódó Kvs érték kikereshető a szelep adatlapjából. Amennyiben valós üzemeltetési alapadatokat alkalmazunk a számításoknál, akkor mintegy szabályként a számított Kv érték a %-a kell, hogy legyen a szelep adatlapjából kiválasztott Kvs értéknek, azért, hogy biztosítható legyen a maximális térfogatáram esetében is a pontos szabályzás adott üzemeltetési körülmények mellett, valamint megelőzvén azt, hogy szükségtelenül túlméretezzük a szelepet. Ezzel egyidejűleg szükséges ellenőriznünk, hogy a maximális térfogatáram szabályozható-e a kiválasztott szeleppel, figyelembe véve annak szabályozási tartományát.

2 Speciális esetekben (kritikus áramlási sebesség, zaj meghatározás stb.) kérje szakembereink segítségét a megfelelő szelep kiválasztásához. SZUPERKRITIKUS NYOMÁSESÉS Amennyiben a nyomás arány szuperkritikus, akkor az áramlási sebesség (a legszűkebb keresztmetszetben) hallható hangtartományba eső zajt, kavitációt illetve elgőzölgést kelt. Ebben az esetben az egyszeres vagy a kétszeres perforált kiegyenlítető szelepes kialakítás az ajánlott. JELLEMZŐ ÁRAMLÁSI GÖRBÉK PT - Nyit-Zár, a térfogatáram 0 és % között változik teljeses nyitott vagy zárt szabályozás PL Lineáris, a térfogatáram illetve a Kv lineáris a szelep nyitásával. A térfogatáram lineárisan változik a szelep nyitásával egyidejűleg. Alkalmazása javasolt abban az esetben, ha nincs jelentős ingadozás a nyomásesésben illetve a térfogatáramban. EQP Egyenlő százalékos, a szelep azonos mértékű elmozdulásához tartozó térfogatáram növekedése mindig kifejezhető a térfogatáram változás egy állandó százalékával. Állandó nyomásesés esetén a szelep 10%-os elmozdulása általában %-os térfogatáram változást okoz. A megfigyelt térfogatáram változás kisebb mértékű, ha a szelep közelebb van az űlékhez, és nagyobb ha a szelep a teljes nyitási pozíciójához közelebb van. Alkalmazása javasolt abban az esetben ha jelentős ingadozás van a nyomásesésben illetve a térfogatáramban.

3 A V25 és V40 ADCATROL szabályzó szelepek Kvs értékei - alapkivitelű polírozott és KI/BE szelepnyelvek esetében A A szelep mérete Szelepülék szelep Átmérője lökete , , , ,7 1, ,1 2, ,7 3,7 4 4, ,8 4,7 5,8 6,1 6, ,1 6,3 7,8 9,3 10, ,4 11,7 14,6 17,5 18, ,4 19, , ,2 27,7 34,6 400,8 44, , , ,4 79, , ,7 112,1 139, ,7 170,8 212, ,6 288,2 359,4 40 / , / A V25 és V40 ADCATROL szabályzó szelepek Kvs értékei - perforált szelepnyelv esetében Szelepülék A szelep A szelep mérete Átmérője lökete ,55 2,65 2,65 2,65 2, ,6 4,8 4,8 4,8 4, ,1 7,5 7,5 7,5 7, ,8 11,8 11,8 11,8 11, A V25 és V40 ADCATROL szabályzó szelepek Kvs értékei - kiegyenlített perforált szelepnyelv esetében Szelepülék A szelep A szelep mérete Átmérője lökete

4 ÁLTALÁNOS JELLEMZŐK KÉT UTAS SZELEPEK Alkalmazási területeik: Nyit/Zár, térfogatáram, nyomás, hőmérséklet szabályozás HÁROM UTAS SZELEPEK Alkalmazási területeik: Két áramlás összekeverése Hőcserélők esetében megkerülő szelepként HÁROM UTAS SZÉTOSZTÓ SZELEPEK Alkalmazási területeik: Két áramlás szétosztása Hőcserélők esetében megkerülő szelepként* Szétosztás két eltérő rendszerbe (A javasolt beépítést lásd a 6. sz. ábrán)

5 TIPIKUS BEÉPÍTÉSEK Két utas szelep beépítés Közeg: telített gőz Három utas keverő szelep (keverési feladatra) Közeg: víz, diatermikus olaj, stb. Három utas keverő szelep (szétosztási feladatra) Közeg: víz, diatermikus olaj, stb. Három utas szétosztó szelep Közeg: víz, diatermikus olaj, stb. Két utas szelep beépítés Közeg: víz, diatermikus olaj, stb.

6 A szelepek kialakítása PARABOLIKUS SZELEP (két-utas szelepekhez) Karakterisztika: lineáris, vagy egyenlő százalékos Áramlási irány: alulról Arány: 30:1 től :1 a Alkalmazás: gőz, víz, egyéb kavitáció nélküli folyadékok és gázok NYIT/ZÁR (két-utas szelepekhez) Karakterisztika: nincs Áramlási irány: alulról, vagy felülről Szivárgás: 3-as fokozat DIN3230 Alkalmazás: minden közegre PERFORÁLT SZELEP Két-utas szelepekhez) Karakterisztika: lineáris, vagy egyenlő százalékos Áramlási irány: felülről Arány: 30:1 től 40:1 a Alkalmazás: gőz, víz, egyéb kavitációra és kigőzölgésre hajlamos folyadékok és gázok, vagy ha a zajcsökkentés a cél PARABOLIKUS SZELEP (két-utas szelepekhez) Karakterisztika: lineáris, vagy egyenlő százalékos Áramlási irány: alulról Arány: 30:1 től :1 Tömítés: lágy tömítés- PTFE/Graphit 1, DIN 3230 Szivárgás: 1-as fokozat DIN3230 Class V acc. DIN60534 Alkalmazás: gőz, víz, egyéb kavitáció nélküli folyadékok és gázok, 200 o C-os hőmérsékletig NYIT/ZÁR (két-utas szelepekhez) Karakterisztika: nincs Áramlási irány: alulról, vagy felülről Tömítés: lágy tömítés- PTFE/Graphit 1, DIN 3230 Szivárgás: 1-as fokozat DIN3230 Class V acc. DIN60534 Alkalmazás: minden közegre 200 o C-os hőmérsékletig Microflow (két-utas szelepekhez) Karakterisztika: lineáris, vagy egyenlő százalékos Áramlási irány: alulról Arány: :1 a Alkalmazás: gőz, víz, egyéb folyadékok és gázok, ahol extrém kis mértékű térfogatáramok beállítása szükséges Keverő szelep (három-utas szelepekhez) Karakterisztika: lineáris/lineáris Arány: 30:1 től :1 a. Alkalmazás: víz, diathermikus olaj, stb. Szétosztó szelep (három-utas szelepekhez) Karakterisztika: lineáris/lineáris Arány: 30:1 a Alkalmazás: víz, diathermikus olaj, stb.

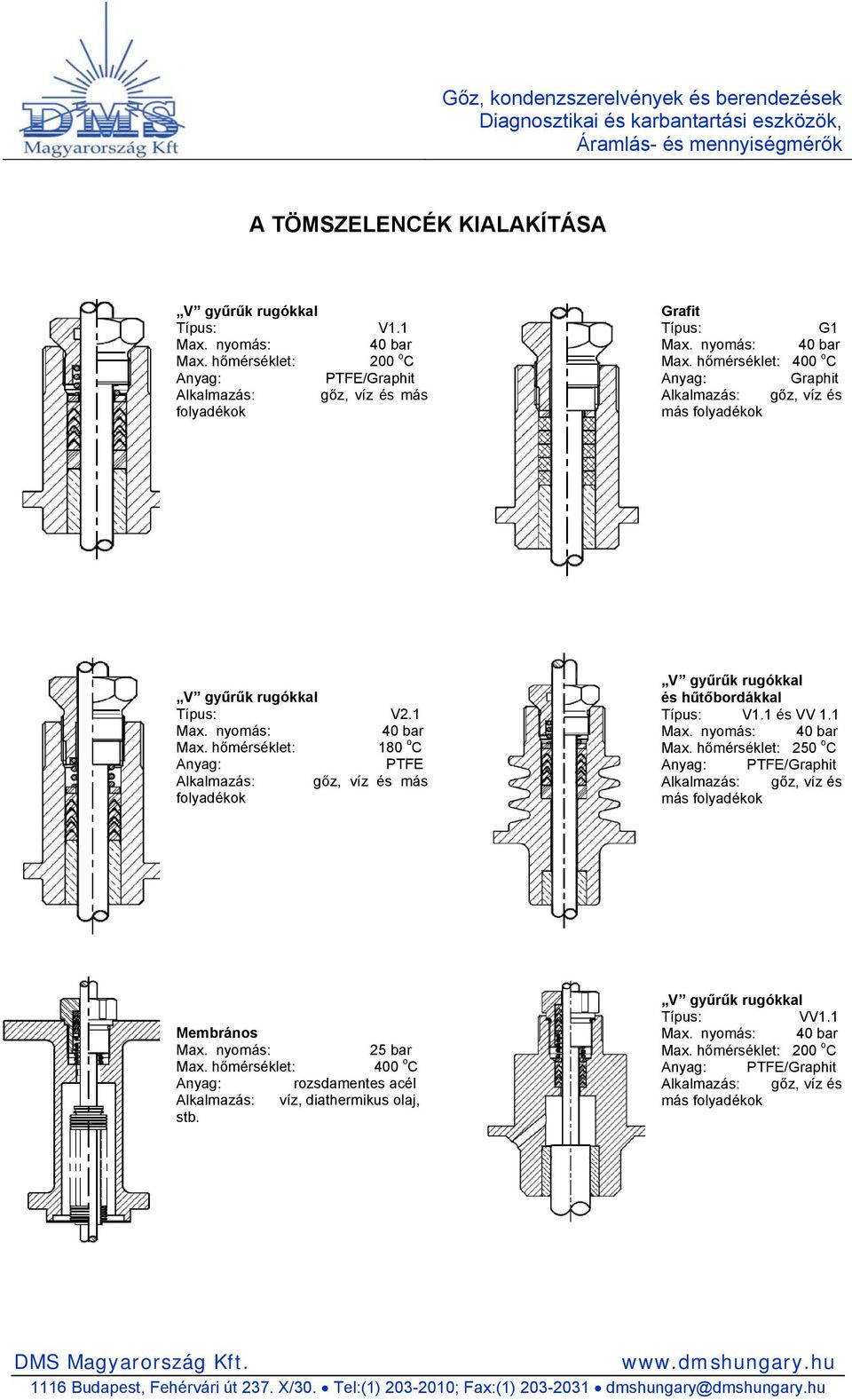

7 A TÖMSZELENCÉK KIALAKÍTÁSA V gyűrűk rugókkal Típus: V1.1 Max. nyomás: 40 bar Max. hőmérséklet: 200 o C PTFE/Graphit Alkalmazás: gőz, víz és más folyadékok Grafit Típus: G1 Max. nyomás: 40 bar Max. hőmérséklet: 400 o C Graphit Alkalmazás: gőz, víz és más folyadékok V gyűrűk rugókkal Típus: V2.1 Max. nyomás: 40 bar Max. hőmérséklet: 180 o C PTFE Alkalmazás: gőz, víz és más folyadékok V gyűrűk rugókkal és hűtőbordákkal Típus: V1.1 és VV 1.1 Max. nyomás: 40 bar Max. hőmérséklet: 2 o C PTFE/Graphit Alkalmazás: gőz, víz és más folyadékok Membrános Max. nyomás: 25 bar Max. hőmérséklet: 400 o C Alkalmazás: víz, diathermikus olaj, stb. V gyűrűk rugókkal Típus: VV1.1 Max. nyomás: 40 bar Max. hőmérséklet: 200 o C PTFE/Graphit Alkalmazás: gőz, víz és más folyadékok

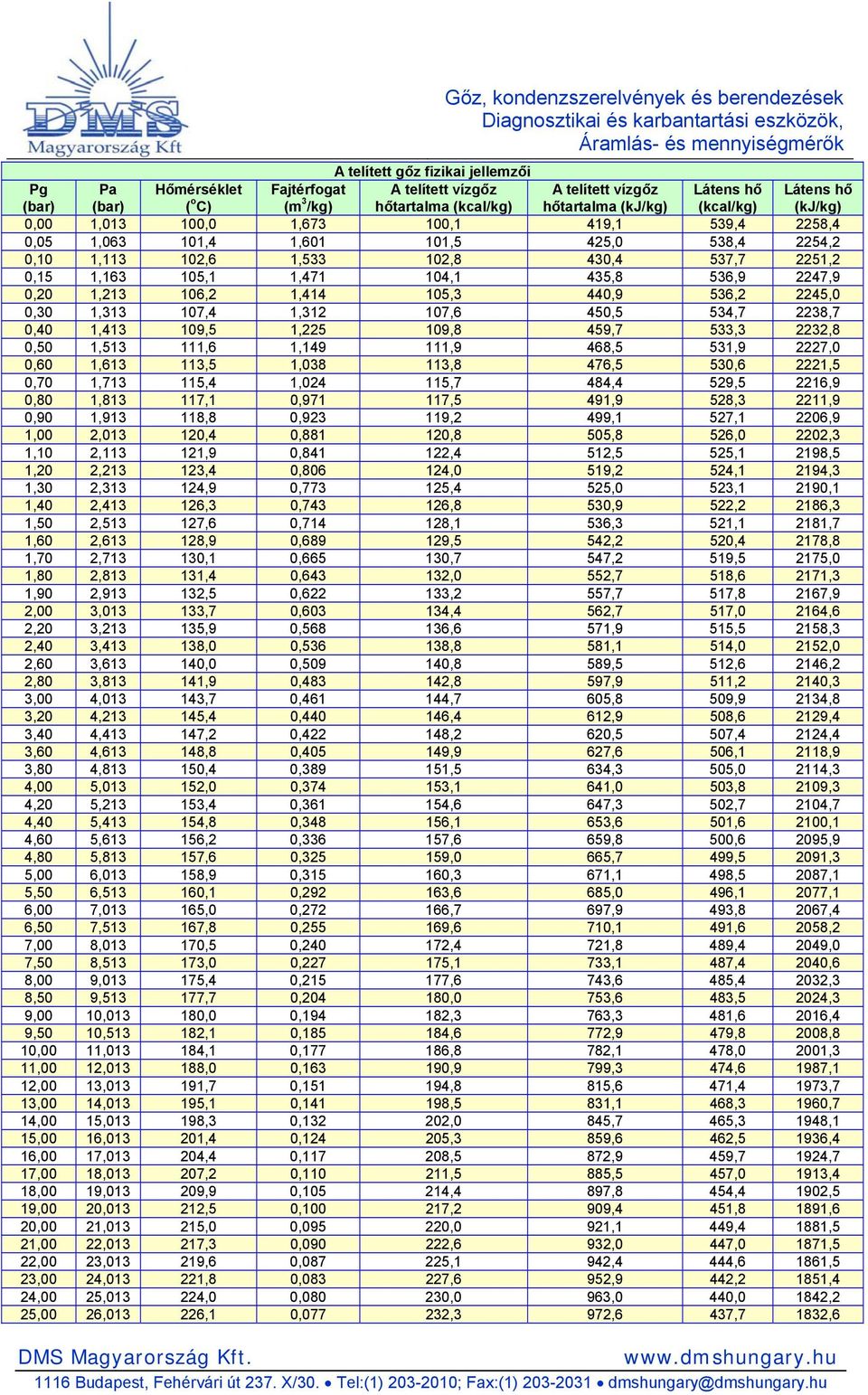

8 A telített gőz fizikai jellemzői Pg (bar) Pa (bar) Hőmérséklet ( o C) Fajtérfogat (m 3 /kg) A telített vízgőz hőtartalma (kcal/kg) A telített vízgőz hőtartalma (kj/kg) Látens hő (kcal/kg) Látens hő (kj/kg) 0,00 1,013,0 1,673,1 419,1 539,4 2258,4 0,05 1, ,4 1, ,5 425,0 538,4 2254,2 0,10 1, ,6 1, ,8 430,4 537,7 2251,2 0,15 1, ,1 1, ,1 435,8 536,9 2247,9 0,20 1, ,2 1, ,3 440,9 536,2 2245,0 0,30 1, ,4 1, ,6 4,5 534,7 2238,7 0,40 1, ,5 1, ,8 459,7 533,3 2232,8 0, 1, ,6 1, ,9 468,5 531,9 2227,0 0,60 1, ,5 1, ,8 476,5 530,6 2221,5 0,70 1, ,4 1, ,7 484,4 529,5 2216,9 0,80 1, ,1 0, ,5 491,9 528,3 2211,9 0,90 1, ,8 0, ,2 499,1 527,1 2206,9 1,00 2, ,4 0, ,8 5,8 526,0 2202,3 1,10 2, ,9 0, ,4 512,5 525,1 2198,5 1,20 2, ,4 0, ,0 519,2 524,1 2194,3 1,30 2, ,9 0, ,4 525,0 523,1 2190,1 1,40 2, ,3 0, ,8 530,9 522,2 2186,3 1, 2, ,6 0, ,1 536,3 521,1 2181,7 1,60 2, ,9 0, ,5 542,2 520,4 2178,8 1,70 2, ,1 0, ,7 547,2 519,5 2175,0 1,80 2, ,4 0, ,0 552,7 518,6 2171,3 1,90 2, ,5 0, ,2 557,7 517,8 2167,9 2,00 3, ,7 0, ,4 562,7 517,0 2164,6 2,20 3, ,9 0, ,6 571,9 515,5 2158,3 2,40 3, ,0 0, ,8 581,1 514,0 2152,0 2,60 3, ,0 0,9 140,8 589,5 512,6 2146,2 2,80 3, ,9 0, ,8 597,9 511,2 2140,3 3,00 4, ,7 0, ,7 605,8 9,9 2134,8 3,20 4, ,4 0, ,4 612,9 8,6 2129,4 3,40 4, ,2 0, ,2 620,5 7,4 2124,4 3,60 4, ,8 0, ,9 627,6 6,1 2118,9 3,80 4,813 1,4 0, ,5 634,3 5,0 2114,3 4,00 5, ,0 0, ,1 641,0 3,8 2109,3 4,20 5, ,4 0, ,6 647,3 2,7 2104,7 4,40 5, ,8 0, ,1 653,6 1,6 2,1 4,60 5, ,2 0, ,6 659,8 0,6 2095,9 4,80 5, ,6 0, ,0 665,7 499,5 2091,3 5,00 6, ,9 0, ,3 671,1 498,5 2087,1 5, 6, ,1 0, ,6 685,0 496,1 2077,1 6,00 7, ,0 0, ,7 697,9 493,8 2067,4 6, 7, ,8 0, ,6 710,1 491,6 2058,2 7,00 8, ,5 0, ,4 721,8 489,4 2049,0 7, 8, ,0 0, ,1 733,1 487,4 2040,6 8,00 9, ,4 0, ,6 743,6 485,4 2032,3 8, 9, ,7 0, ,0 753,6 483,5 2024,3 9,00 10, ,0 0, ,3 763,3 481,6 2016,4 9, 10, ,1 0, ,6 772,9 479,8 2008,8 10,00 11, ,1 0, ,8 782,1 478,0 2001,3 11,00 12, ,0 0, ,9 799,3 474,6 1987,1 12,00 13, ,7 0, ,8 815,6 471,4 1973,7 13,00 14, ,1 0, ,5 831,1 468,3 1960,7 14,00 15, ,3 0, ,0 845,7 465,3 1948,1 15,00 16, ,4 0, ,3 859,6 462,5 1936,4 16,00 17, ,4 0, ,5 872,9 459,7 1924,7 17,00 18, ,2 0, ,5 885,5 457,0 1913,4 18,00 19, ,9 0, ,4 897,8 454,4 1902,5 19,00 20, ,5 0, 217,2 909,4 451,8 1891,6 20,00 21, ,0 0, ,0 921,1 449,4 1881,5 21,00 22, ,3 0, ,6 932,0 447,0 1871,5 22,00 23, ,6 0, ,1 942,4 444,6 1861,5 23,00 24, ,8 0, ,6 952,9 442,2 1851,4 24,00 25, ,0 0, ,0 963,0 440,0 1842,2 25,00 26, ,1 0, ,3 972,6 437,7 1832,6

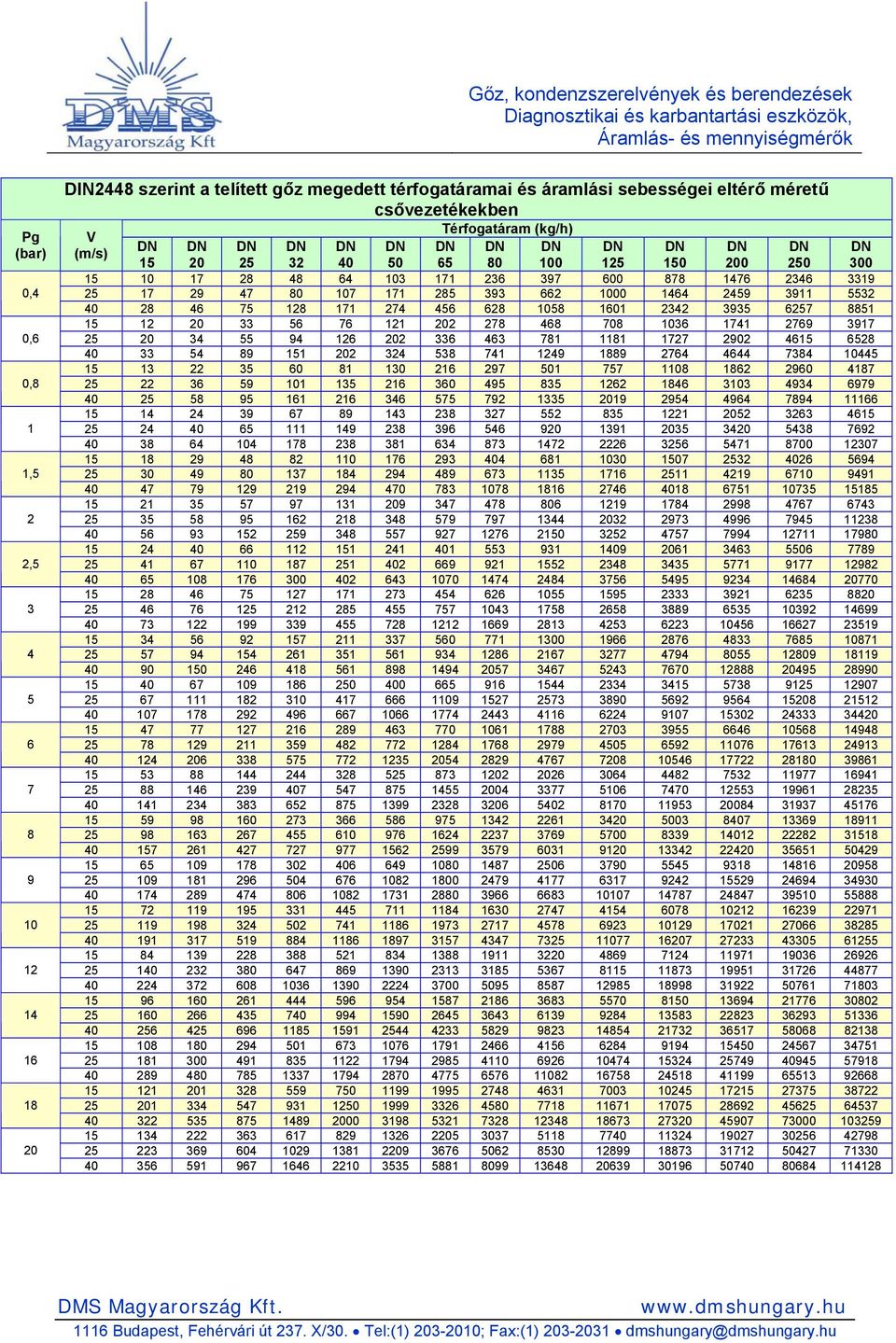

9 Pg (bar) 0,4 0,6 0,8 1 1,5 2 2, DIN2448 szerint a telített gőz megedett térfogatáramai és áramlási sebességei eltérő méretű csővezetékekben Térfogatáram (kg/h) V (m/s)
