1 Cavity Eye, az intelligens szerszám Dr. Szűcs András CTO

2 Tartalom Bemutatkozás Cavity Eye technológia; Esettanulmányok; 2

3 Mi a Cavity Eye? Ahol a tervezés végződik és a sorozat gyártás kezdődik Fröccsöntési folyamat elemző és vezérlő rendszer Extra információs csatorna Szerszám műszerezési technológia Nyomás és hőmérséklet szenzorok Mérő és vezérlő műszer és szoftver Kommunikáció Szerszám Gép Ember Adatbázis és Egyéb kiegészítők között 3

4 Bemutatkozás Cavity Eye Hungary Kft. Kecskemét Szakmai alapon működő 30 fő Családi vállalkozás Spin Off Start Up Alapkutatás 2004 Vezetés Spin Off 2014 Termék 2013 Ötlet 2011 Termelés 8 fő Műszer szerelés Szenzor gyártás R&D 8 fő Fröccsöntés Hardware Software Projekt 8 fő Projektek vezetése Tréningek Technikai támogatás Szolgáltatások 4

5 Cavity Eye partnerei Innovatív fröccsöntéssel foglalkozó cégek: 0 ppm selejt gyártás, vevői reklamáció tizedelése Tudományos alaposságú folyamat elemzés Konzultáció, szaktanácsadás Online Személyes Tréning (kezdő, haladó, egyedi) R&D 5

6 Piac és partnerek Industries Automotive Electronics Thermoset Development Sales activity Hungary EU USA India 6

7 Cégfilozófia Tudástranszfer (nem csak terméket biztosítunk) Tanfolyamok Alapanyag, gép szerszám és a paraméterek hatását Megérteni a szerszám indítás a hibaelemzés és hiba elhárítás folyamatát Pilot program: Cavity Eye technológia bevezetése az új ügyfelek számára Konferenciák és szakmai találkozók szervezése ( , <200 látogató) Kiállítások (K-show, Fakuma) Mérő és vezérlő rendszer Cavity Eye rendszer Elemezni; Megérteni; Vezérelni a folyamatot. Probléma megoldó 7

8 Rendszer részei Szerszám oldal Szenzorok Gép oldal Mérő műszerek 8

9 Szenzorok 9

10 Szenzorok Átmérő 15 mm, 26 mm Mérési tartomány F max : 200 N N Legjobb felbontás 0,001 N Szenzor kalibráció Akkreditált mérőlaborban Lineáris karakterisztika 10 6 kifáradási teszt (10 7 teszt: szerszám teljes élettartamra ellenőrizve) Víz és ütés álló Max. szerszám hőmérséklet 250 C 10

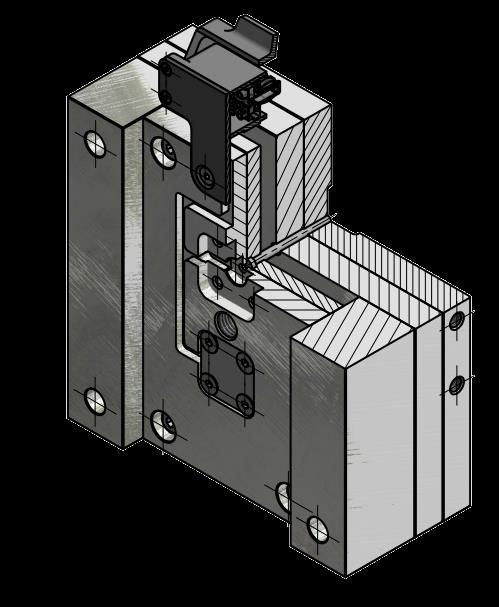

11 Kidobófej +2mm Beépítés 11

12 Központi szerszám csatlakozó 8 szenzor bekötése egy csatlakozóba Szerszám memória (MiM): Szerszám azonosító és jellemzők Szenzor paraméterek Termelési paraméterek Könnyű és felügyelt termelés újra indítás Könnyű szerszám mozgatás Egyéb eszközök paraméterei MiM 12

13 Műszerek 13

14 14

15 Leképzési folyamat, egylépcsős sebesség profil 15

16 Leképzési folyamat, egylépcsős sebesség profil 16

17 Esettanulmányok 1. Fészek kiegyensúlyozás, termék válogatás, statisztikai elemzés 2. Termék dimenzió stabilitás 3. Folyamat vezérlés szerszámnyomás alapján 17

18 1. Balanszírozás, rövid lövés Elektronikai alkatrész 16 fészek Probléma: rövid lövés (random) Kézi válogatás ( db/nap) 8 fűtöttcsatorna fúvóka 16 szenzor ROI: 3 hónap 18

19 Fészek egyensúly, technologizálás 1 szenzor/fészek Fúvóka hőmérséklet opt. Fröccs-sebesség profilozás Utónyomás beállítás Ciklusidő: 7.7 s-ről 7.2 s-re (7 % csökkenés) After balancing 19

20 Újraindítás Fűtött csatorna fúvóka hőmérséklet 20

21 Szellőztetés, statisztikai elemzés 21

22 2. Méret stabilitás Autóipari alkatrész Probléma: méretszórás Nehéz méret ellenőrzés (1 2 nap) Kétfészkes szerszám (jobb-ball) Tisztán fűtött csatorna (1 fúvóka/fészek) 2x2 nyomás szenzor (gáthoz közel és a folyási út végén) ROI: 6 hónap 22

23 Technológia műszeres beállításának lépései 1. Hibás sebesség profil és átkapcsolás bar tömörítési nyomás bar nyomás csúcs az utónyomás végén 4. Nyomás különbség a két fészek között 5. Anyag visszaáramlás az utónyomás végén 1. Gyors szerszámkitöltés bar tömörítési nyomás csúcs 3. Ingadozásoktól mentes szerszámnyomás 4. Nincs visszaáramlás az utónyomás végén 5. Csökkent a fészkek nyomáskülönbsége

24 3. vezétlés Kézi szerszám lágy komponens Probléma: hiányosság, sorja 2K fröccsöntés, 2 fészek Zárható fűtött csatorna fúvóka 1 szenzor/fészek Nyomás szerinti átkapcsolás Szelepek vezérlése szerszámnyomás alapján ROI: 4 hónap Hiba megszüntetve 24

25 Összefoglalás A Cavity Eye Tudomány a gyakorlatban Extra információ Stabilizált technológai Gépoldalról Anyag oldalról Szerszám oldalról On-line vezérlések szerszámnyomás alapján Adat gyűjtés, elemzés, megosztás Big data, Industry

26 Kérdések Mikor érdemes műszerezni egy szerszámot? Mennyi a megtérülési ideje a műszerezésnek? Hány szenzort építsünk egy szerszámba? A gát közelébe, folyási út végére vagy más pozícióba mérjünk? Miért ne építsük a kidobólapba a szenzorokat? Milyen felügyelettel válogassuk a darabot? Mikor használjunk nyomás szerinti átkapcsolást? 26
