1 Projektfeladatok 2014, tavaszi félév Gyakorlatok Félév menete: 1. gyakorlat: feladat kiválasztása gyakorlat: konzultációs rendszeres beszámoló a munka aktuális állásáról (kötelező) gyakorlat: eredmények dokumentációjának átadása (kb. 10 oldalas jelentés) eredmények bemutatása (10-15 perces prezentációval támogatott előadás) Értékelés szempontjai: Félévközi aktivitás (folyamatos munka, egyenletes haladás, felmerülő kérdések kommunikációja) Elért eredmények (meddig sikerült eljutni, számítások minősége, következtetések megalapozottsága, esetleges optimálási lépések) Eredmények közvetítése (DOC + PPT minősége, konzisztenciája, előadás közérthetősége)

10 oldalas jelentés) eredmények bemutatása (10-15 perces prezentációval támogatott előadás) Értékelés szempontjai: Félévközi aktivitás (folyamatos munka, egyenletes

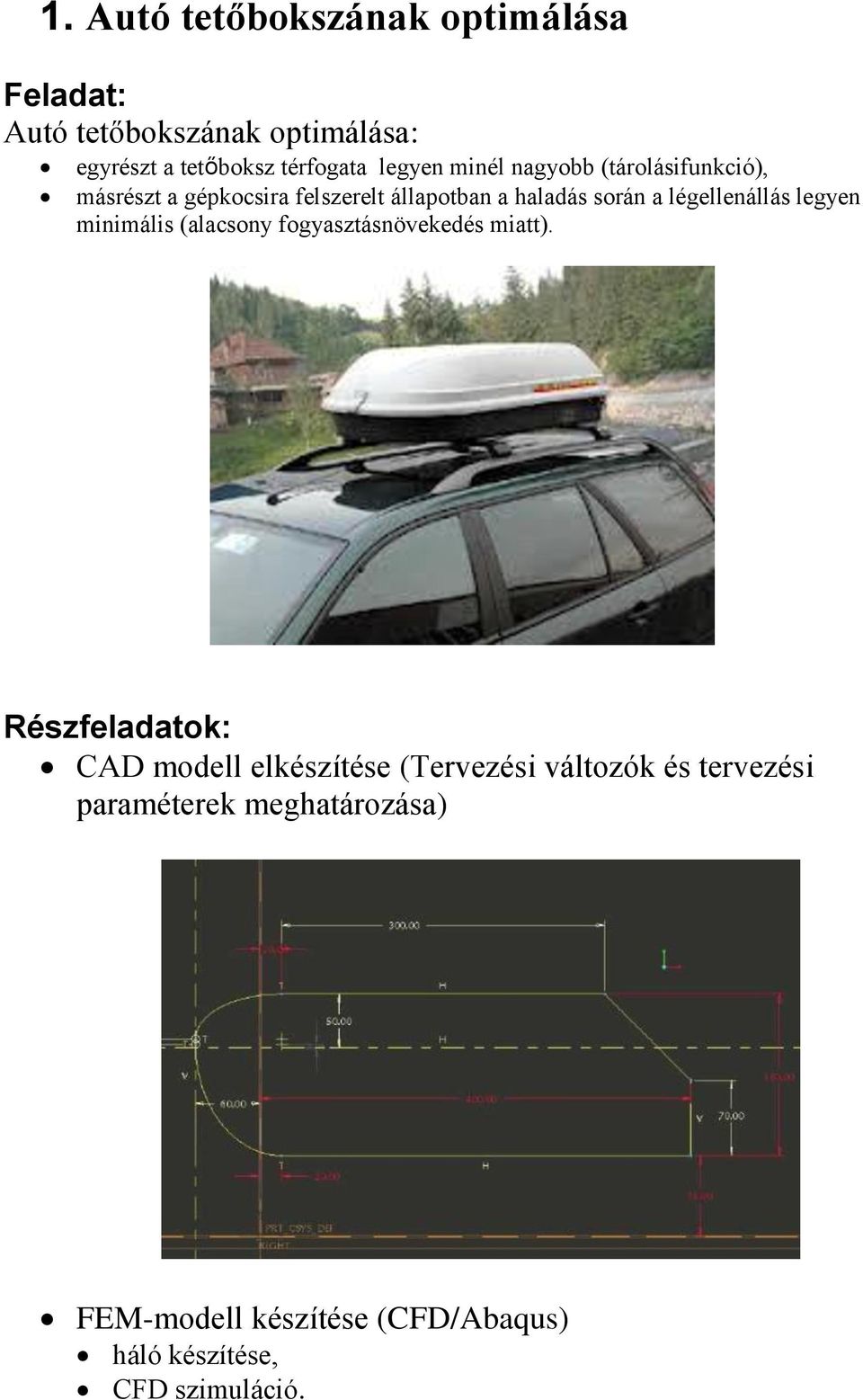

2 1. Autó tetőbokszának optimálása Feladat: Autó tetőbokszának optimálása: egyrészt a tetőboksz térfogata legyen minél nagyobb (tárolásifunkció), másrészt a gépkocsira felszerelt állapotban a haladás során a légellenállás legyen minimális (alacsony fogyasztásnövekedés miatt). Részfeladatok: CAD modell elkészítése (Tervezési változók és tervezési paraméterek meghatározása) FEM-modell készítése (CFD/Abaqus) háló készítése, CFD szimuláció.

légellenállás legyen minimális (alacsony fogyasztásnövekedés miatt).

3 Optimalizálás definiálása (célfüggvények meghatározása) Optimalizálás eredményének Ellenőrző szimuláció futtatása

4 2. Tengeralattjáró sajátfrekvenciáinak vizsgálata és optimalizálása Feladat: Sajátfrekvenciáinak vizsgálata és optimalizálása Részfeladatok: FEM-modell készítése Sajátfrekvenciák elemzése Külső felületre (x) mbar nyomás feladása, majd a max. deformációk értékelése Sajátfrekvencia növelése és tömegcsökkentés Anyagok kipróbálásával, anyagvastagság lokális változtatásával és / vagy bordák elhelyezésével Nehézségek: Alkatrészek összekötése? (rúd és lemez) Sajátfrekvencia növelése nem mindig egyszerű (plusz alkatrészekkel tömeget is adunk a rendszerhez)

deformációk értékelése Sajátfrekvencia növelése és tömegcsökkentés Anyagok kipróbálásával, anyagvastagság lokális változtatásával és /

5 3. Furgon teherautó dinamikai vizsgálata Feladat: Furgon teherautó harmonikus gerjesztésekre adott válaszának számítása

6 Részfeladatok: FEM-modell készítése sajátfrekvenciák kiszámítása és elemzése Harmonikus gerjesztés alkalmazása adott frekvencia tartományban Válasz kiértékelése a megadott pontokban. Átviteli függvények meghatározása.

alkalmazása adott frekvencia tartományban Válasz

7 Nehézségek: Alkatrészek összekötése? (rúd és lemez) Csillapítások definiálása Átviteli függvények meghatározása

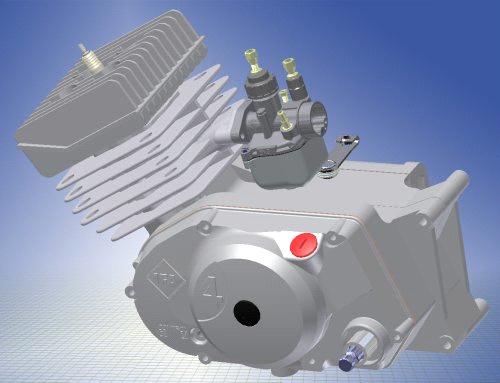

4. A motorfej léghűtésének numerikus szimulációja Feladatok: A motorban működtetés során keletkező hőenergia környező levegőbe történő juttatásáról egy aktív léghűtés

8 4. A motorfej léghűtésének numerikus szimulációja Feladatok: A motorban működtetés során keletkező hőenergia környező levegőbe történő juttatásáról egy aktív léghűtés gondoskodik, mely hűtőbordából áll. Részfeladatok: CAD modell elkészítése (Tervezési változók és tervezési paraméterek meghatározása)(motor lökettérfogata cm3: )

9 FEM-modell készítése (Abaqus) háló készítése, Termikus folyamatok modellezése ( hőátadás számítása, áramlások numerikus szimulációja (CFD)). Optimalizálás definiálása (célfüggvények meghatározása) Optimalizálás eredményének Ellenőrző szimuláció futtatása.

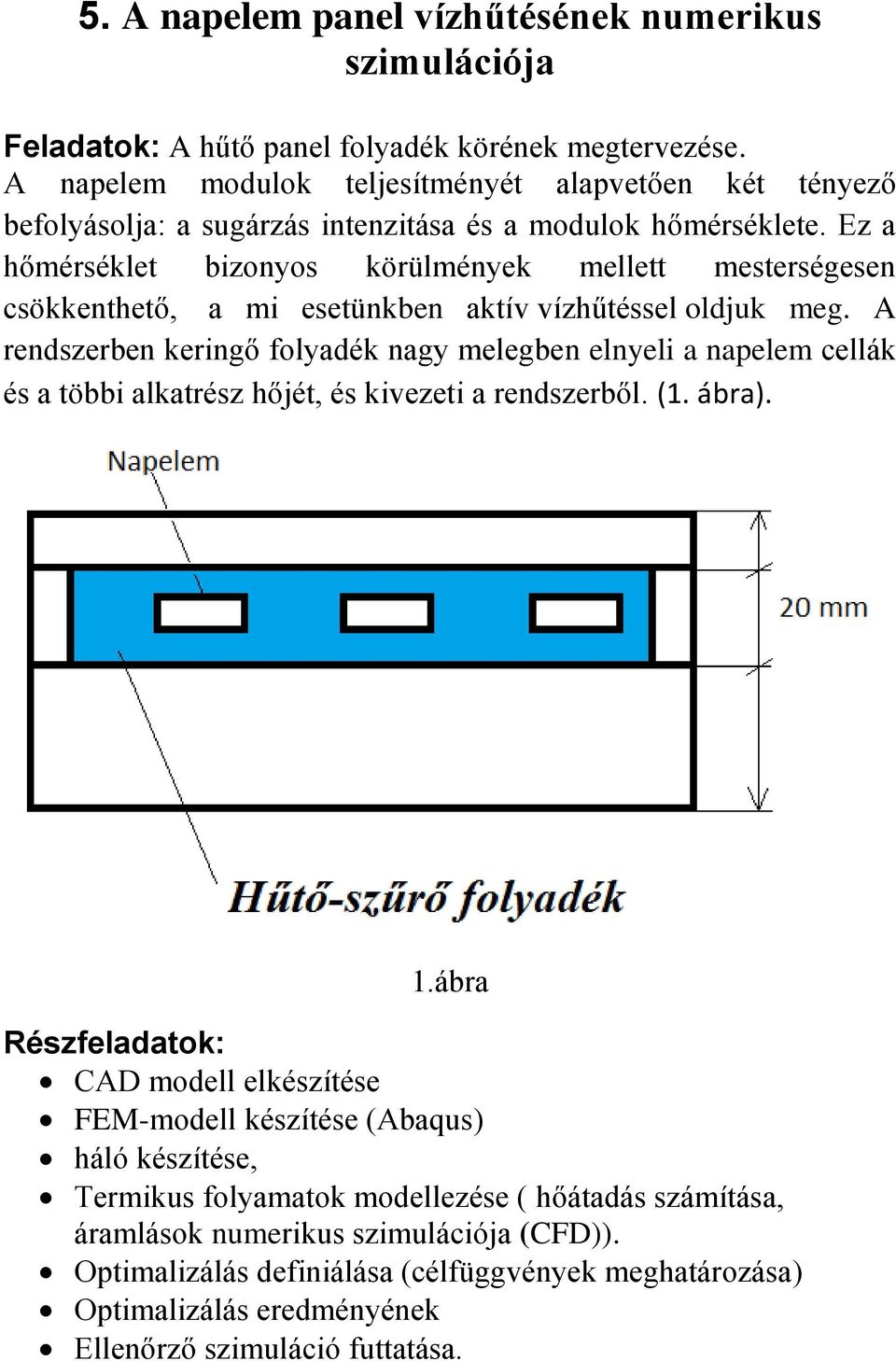

10 5. A napelem panel vízhűtésének numerikus szimulációja Feladatok: A hűtő panel folyadék körének megtervezése. A napelem modulok teljesítményét alapvetően két tényező befolyásolja: a sugárzás intenzitása és a modulok hőmérséklete. Ez a hőmérséklet bizonyos körülmények mellett mesterségesen csökkenthető, a mi esetünkben aktív vízhűtéssel oldjuk meg. A rendszerben keringő folyadék nagy melegben elnyeli a napelem cellák és a többi alkatrész hőjét, és kivezeti a rendszerből. (1. ábra). 1.ábra Részfeladatok: CAD modell elkészítése FEM-modell készítése (Abaqus) háló készítése, Termikus folyamatok modellezése ( hőátadás számítása, áramlások numerikus szimulációja (CFD)). Optimalizálás definiálása (célfüggvények meghatározása) Optimalizálás eredményének Ellenőrző szimuláció futtatása.

Ez a hőmérséklet bizonyos körülmények mellett mesterségesen csökkenthető, a mi esetünkben aktív vízhűtéssel oldjuk meg.

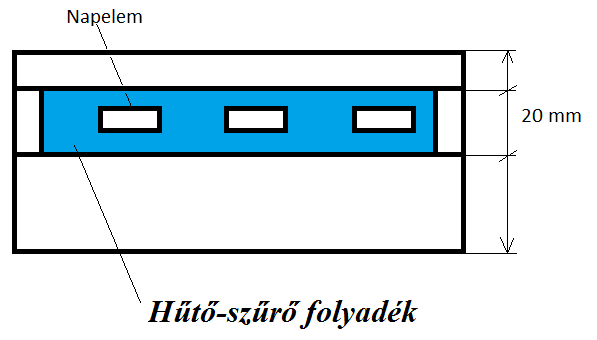

11 A szimulációkhoz szükséges kezdeti paraméterek: A tervezett kisméretű napelem kollektor 15 db cellát tartalmaz 5x3-as elrendezésben. A panel mérete: (850*500 *? mm3), Napelem mérete: (156 * 156 mm2), Napelem + borító (Műgyanta réteg) vastagsága: 5mm (1. ábra). hűtő-szűrő vastagsága: 20mm (1. ábra).
