1 DÍZELMOTOR KEVERÉKKÉPZŐ RENDSZERÉNEK VIZSGÁLATA Laboratóriumi gyakorlati jegyzet Készítette: Szabó Bálint február 18.

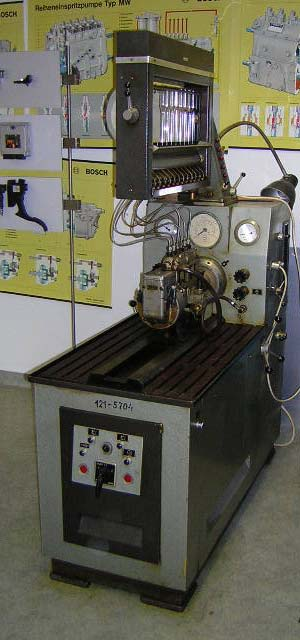

2 A mérés célja: Soros adagoló karakterisztikájának felvétele adagoló-vizsgáló próbapadon, kétfokozatú szabályozóval, és anélkül különböző terhelések mellett; porlasztási kép vizsgálata, befecskendezési szögek meghatározása. A mérés előtt áttanulmányozandó A Belsőégésű motorok tervezése és vizsgálata című könyvből: Befecskendezőszivattyúk működése: oldal A forgódugattyús befecskendezőszivattyúk: oldal Szabályozók: oldal A méréshez felhasznált eszközök 1. MIRKÖZ Star 12 típusú adagoló-vizsgáló próbapad A soros adagoló tápszivattyúja helyett az adagolópad elektromos tápszivattyúja is szállíthatja a tüzelőanyagot az adagolónak, változtatható nyomással. Az adagoló bütyköstengelyét körmös kapcsolón keresztül egy villamos motor hajtja fokozatmentesen ( min ) változtatható fordulatszámon. A befecskendezőszivattyú adagolóelemei által szállított tüzelőanyag egy gázolajjal töltött üvegedénybe kerül. Ez egyrészt lehetővé teszi a porlasztási kép vizsgálatát, másrészt a befecskendezési szög meghatározását. Az üvegedénybe fecskendezett tüzelőanyag vagy mérőedényekbe kerül, vagy visszafolyik a tartályba. Az üvegedényben lévő gázolaj csillapítási funkciót lát el, hogy a mérőedénybe jutó gázolaj ne habosodjon.

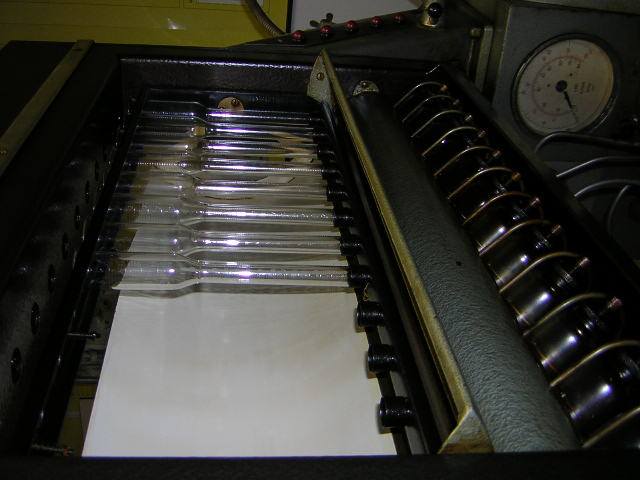

3 A mérőhengerek segítségével az egyes adagolóelemek által befecskendezett dózis térfogatát tudjuk lemérni. A dózis nagyon kis mennyiség, ezért a pontosság növelése érdekében egy löketszámláló segítségével 100, 200, 300, 400 vagy 500 löketnek megfelelő mennyiség mérhető. A mért értékek leolvasás után üríthetőek. A géphez csatlakoztatott stroboszkóp segítségével meghatározható az előbefecskendezési szög.

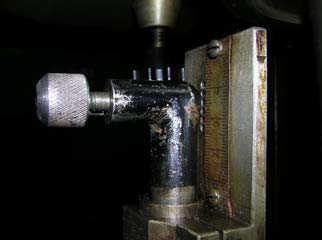

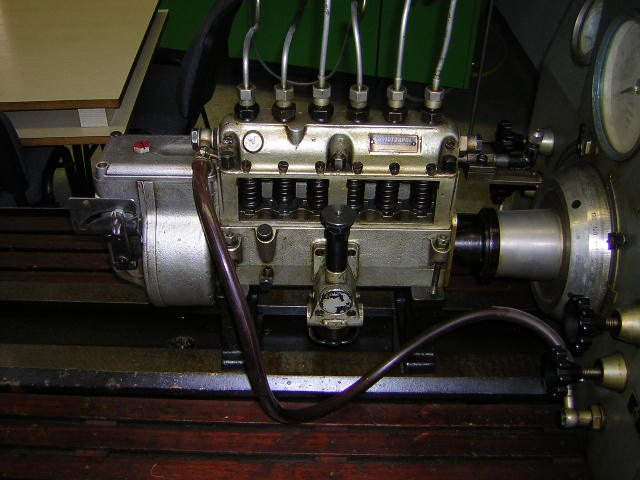

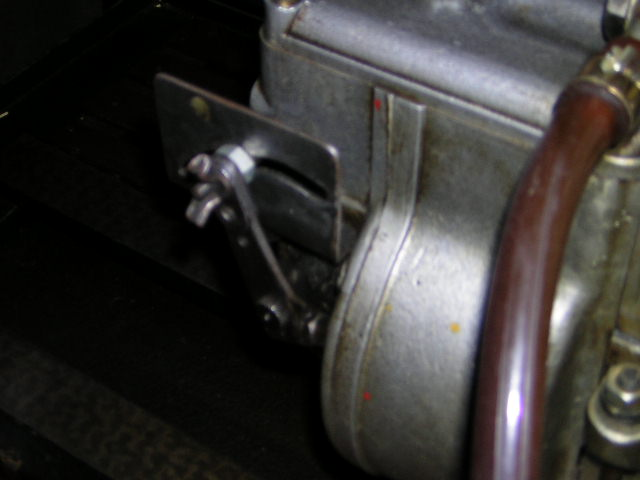

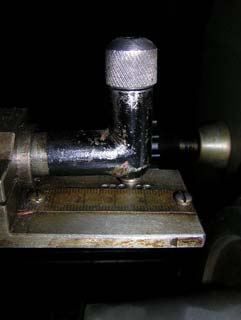

4 2. IFA soros adagoló Ez az adagoló, egy soros hathengeres dízelmotort látott el tüzelőanyaggal. A terhelés állítását egy gázkar segítségével végezhetjük el, a nulltöltéstől, az indítási mennyiségig. Az adagoló egy kétfokozatú szabályozóval van felszerelve, amely a fordulatszámot csak az alapjárati, és a végfordulatszám tartományában szabályozza. Egy rögzítő szerkezet segítségével ez a szabályozó kiiktatható, több pozícióban rögzíthető a szabályozókar. Oldott Rögzített

5 A mérés menete 1. Az adagoló karakterisztikájának felvétele szabályozó nélkül A szabályozó kiiktatásához az adagoló fordulatszámát min -re növelve a szabályozókart rögzítjük. Az adagoló fordulatszámát 50 1 min -ről min lépésközzel min - ig növeljük. Minden fordulatszámon lemérjük az 500 löket alatt befecskendezett tüzelőanyag-mennyiséget. A fenti mérést el kell végezni rész- és teljes terhelésen egyaránt. 2. Az adagoló karakterisztikájának felvétele szabályozóval A fent leírt mérést kell elvégezni a szabályozó működtetésével, ügyelve arra, hogy a szabályozási tartományban minél több pontot vegyünk fel. 3. Befecskendezési szög meghatározása A befecskendezési szöget stroboszkóp segítségével tudjuk meghatározni. A stroboszkóp az adagoló fordulatszámának megfelelő frekvenciával villog, de a felvillanás időpontját tetszőleges szöggel el lehet állítani. A mérés során egy közepes fordulatszámot beállítunk, majd addig változtatjuk a stroboszkóp felvillanási idejét, amíg a gázolajjal teli üvegedényben láthatóvá nem válik a porlasztási kép. Ezt követően a lámpát a forgó tengely szögskálájához tartjuk, és leolvassuk a befecskendezési szöget.

6 Mért értékek 1. Karakterisztika felvétele szabályozóval, teljes terhelésen Fordulatszám Folyadékszint a mérőedényekben [ml] [1/min]

7 2. Karakterisztika felvétele szabályozóval, részterhelésen Fordulatszám Folyadékszint a mérőedényekben [ml] [1/min]

8 3. Karakterisztika felvétele szabályozó nélkül, részterhelésen Fordulatszám Folyadékszint a mérőedényekben [ml] [1/min]

9 4. Karakterisztika felvétele szabályozó nélkül, teljes terhelésen Fordulatszám Folyadékszint a mérőedényekben [ml] [1/min] Befecskendezési szög meghatározása

10 Mérés kiértékelése A folyadékszintekből meg kell határozni a dózis tömegét, majd ábrázolni kell a dózis változását a fordulatszám függvényében az alábbiak szerint: 1. Szabályozó nélküli esetben teljes terhelésen a hat adagolóelem szállítását hat görbével. 2. A hat adagolóelem szállításának átlagát szabályozó nélkül teljes terhelésen és részterhelésen (2 görbe). 3. A hat adagolóelem szállításának átlagát teljes terhelésen szabályozóval és szabályozó nélkül (2 görbe).
