Hajtástechnika. Villanymotorok. Egyenáramú motorok. Váltóáramú motorok

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Hajtástechnika. Villanymotorok. Egyenáramú motorok. Váltóáramú motorok"

Átírás

1 Hajtástechnika Villanymotorok Egyenáramú motorok Váltóáramú motorok Soros gerjesztésű Párhuzamos gerjesztésű Külső gerjesztésű Vegyes gerjesztésű Állandó mágneses gerjesztésű Aszinkron motorok Szinkron motorok Egyfázisú Háromfázisú

2 Egyenáramú motorok Tekercsek jelölései: A1, A2 armatura tekercs (főáramkör) C1, C2 kompenzáló tekercs D1, D2 soros gerjesztő tekercs E1, E2 párhuzamos gerjesztő tekercs F1, F2 külső gerjesztő tekercs

3 Összefüggések Felvett teljesítmény: P1 = U I Leadott teljesítmény: P2 = T ω Mérték egységek: [P2] = 1 W, Körfrekvencia: ω = 2π Leadott teljesítmény: n P2 =T 9,55 Nyomaték: T = Hatásfok: η= [T] =1 Nm, n n vagyω 60 9,55 9,55 P2 n p2 100% P1 [ω] = 1S-1

4 Soros gerjesztésű egyenáramú motor Mérés összeállítás egyenáramú soros motorral

5 Egyenáramú soros motor indítása indító ellenállás nélkül Forgás irány jobbra Forgás irány balra U = 45 V U = 45 V n = 1926 rpm n = rpm

6 Egyenáramú soros motor indítása indító ellenállással Mérési adatok: Ha az ellenállás teljesen be van iktatva: (100%) U= 110 V, I1 = 1.5 A, I2 = 0,3 A Ha az ellenállás nincs beiktatva rövidzár (0%) U= 110 V, I1 = > 3 A, I2 = 0,33 A

7 Egyenáramú soros motor Mérés összeállítás hatásfok és terhelés karakterisztika felvételéhez terhelőgéppel

8 Egyenáramú soros motor hatásfok mérése A mérésnél a következő normál értékel számoltunk: nn = 2066 rpm, TN = 1,39 Nm, IN = 1,97 A

9 Egyenáramú soros motor hatásfok mérése A mérésnél a következő normál értékel számoltunk: nn = 2066 rpm, TN = 1,39 Nm, IN = 1,97 A

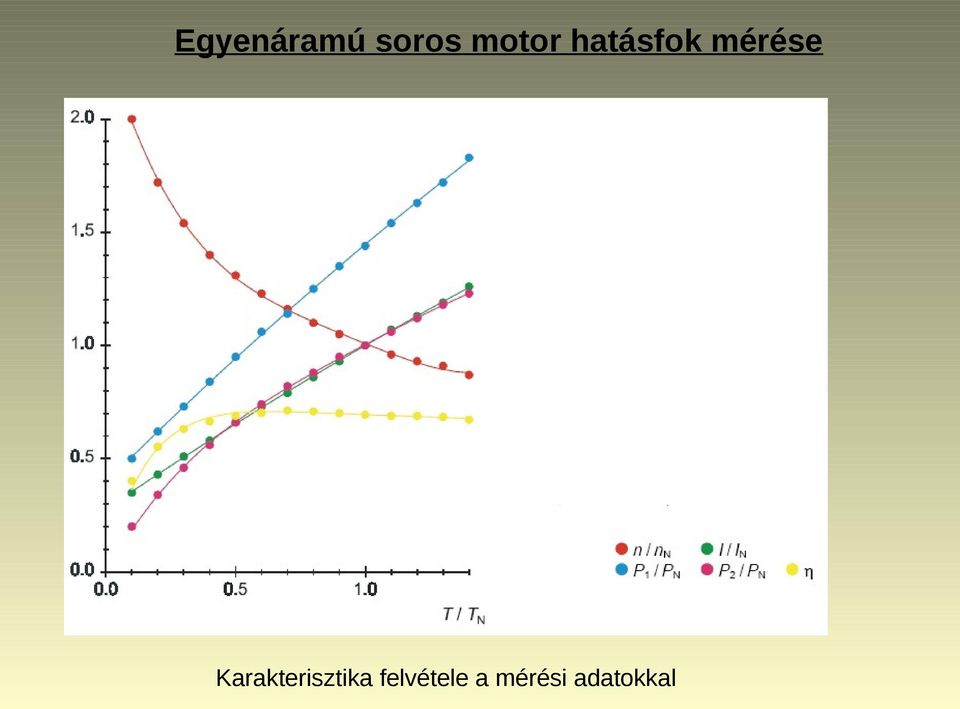

10 Egyenáramú soros motor hatásfok mérése Karakterisztika felvétele a mérési adatokkal

11 Egyenáramú soros motor fordulatszám mérése A mérésnél a következő normál értékel számoltunk: nn = 2066 rpm, TN = 0,70 Nm, VN = 220 V Fordulatszám szabályzás főáramköri ellenállással

12 Egyenáramú soros motor fordulatszám mérése A mérésnél a következő normál értékel számoltunk: nn = 2066 rpm, TN = 1,39 Nm, VN = 220 V IN = 1.97 A Fordulatszám szabályzás gerjesztőköri ellenállással

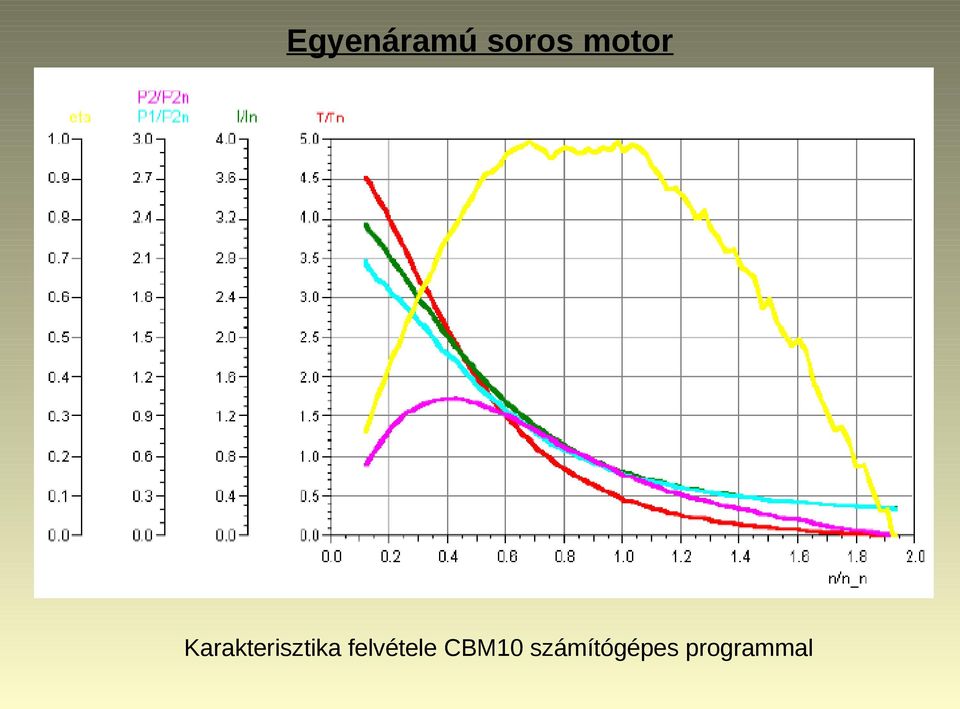

13 Egyenáramú soros motor Karakterisztika felvétele CBM10 számítógépes programmal

14 Egyenáramú soros motor mérés összeállítási fényképe Terhelőgép elektronikája Mérő műszerek Szabályzó ellenállások Tápegység Számítógép Terhelőgép Soros gerjesztésű motor

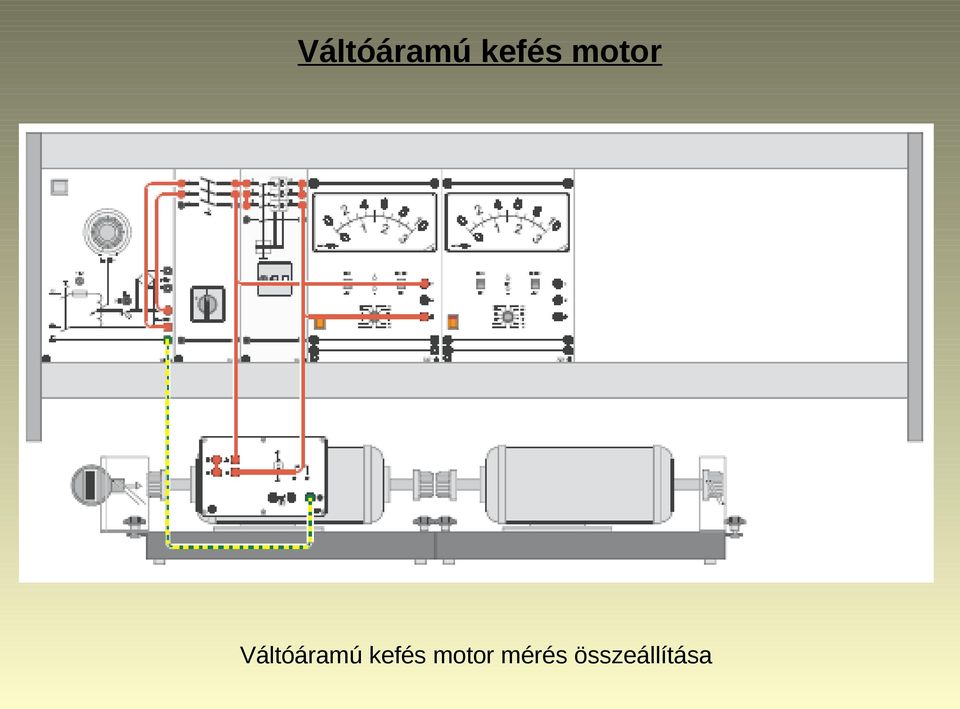

15 Váltóáramú kefés motor Váltóáramú kefés motor mérés összeállítása

16 Váltóáramú kefés motor Kapcsolási rajz jobbra forgásirány Kapcsolási rajz balra forgásirány V = 115V, n = 3410 rpm V = 115V, n = rpm

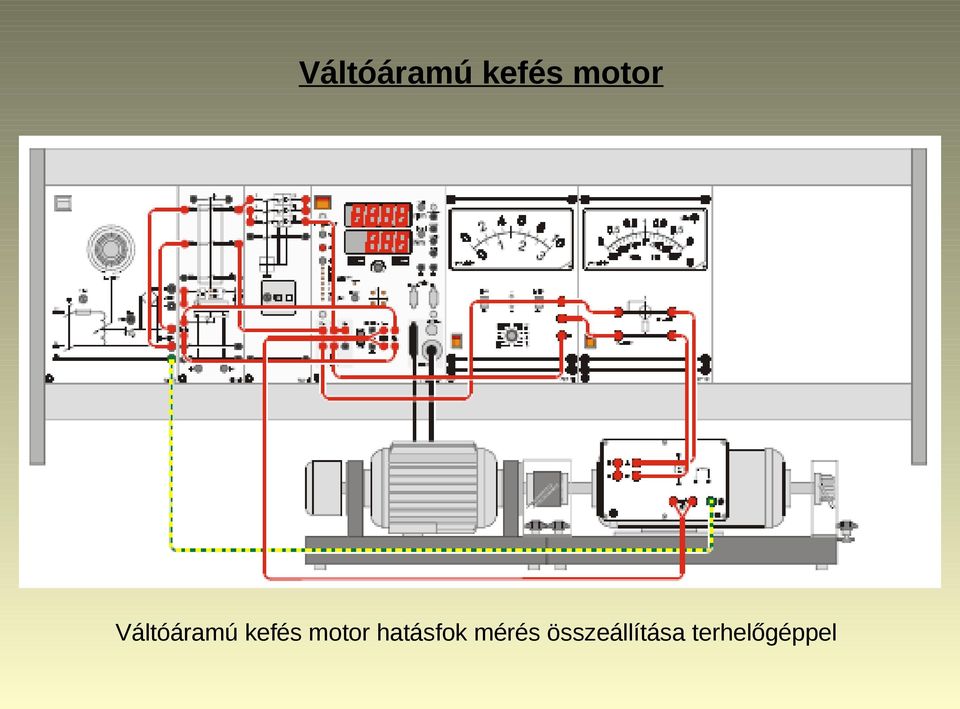

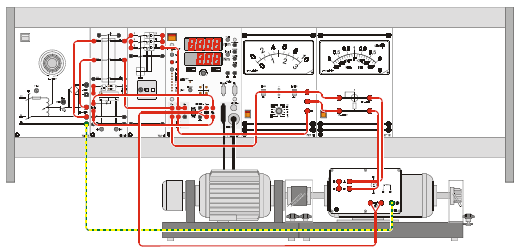

17 Váltóáramú kefés motor Váltóáramú kefés motor hatásfok mérés összeállítása terhelőgéppel

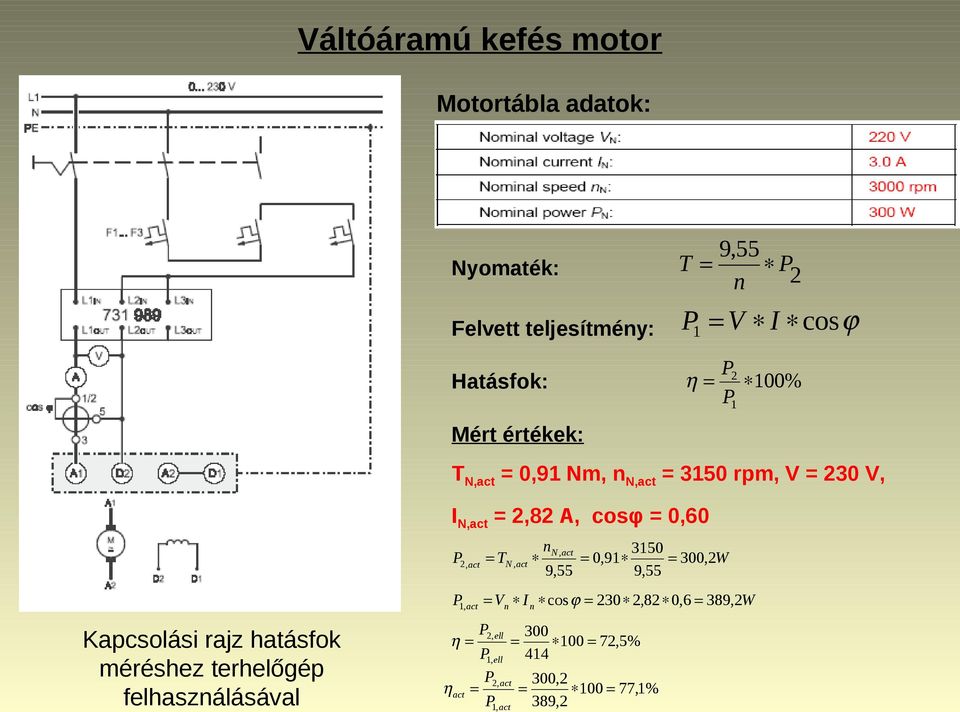

18 Váltóáramú kefés motor Motortábla adatok: 9,55 P2 n Nyomaték: T= Felvett teljesítmény: P1 = V I cos ϕ Hatásfok: η= P2 100% P1 Mért értékek: TN,act = 0,91 Nm, nn,act = 3150 rpm, V = 230 V, IN,act = 2,82 A, cosφ = 0,60 P2,act = TN,act nn,act 9,55 = 0, = 300,2W 9,55 P1,act = Vn I n cos ϕ = 230 2,82 0,6 = 389,2W Kapcsolási rajz hatásfok méréshez terhelőgép felhasználásával η= η act = P2,ell = P1,ell P2,act P1,act = 72,5% 414 = 300,2 100 = 77,1% 389,2

19 Váltóáramú kefés motor A mérésnél a következő normál értékel számoltunk: nn,act = 3150 rpm, TN,act = 0,91 Nm, IN,act = 2,82 A, PN = 300,2 W,

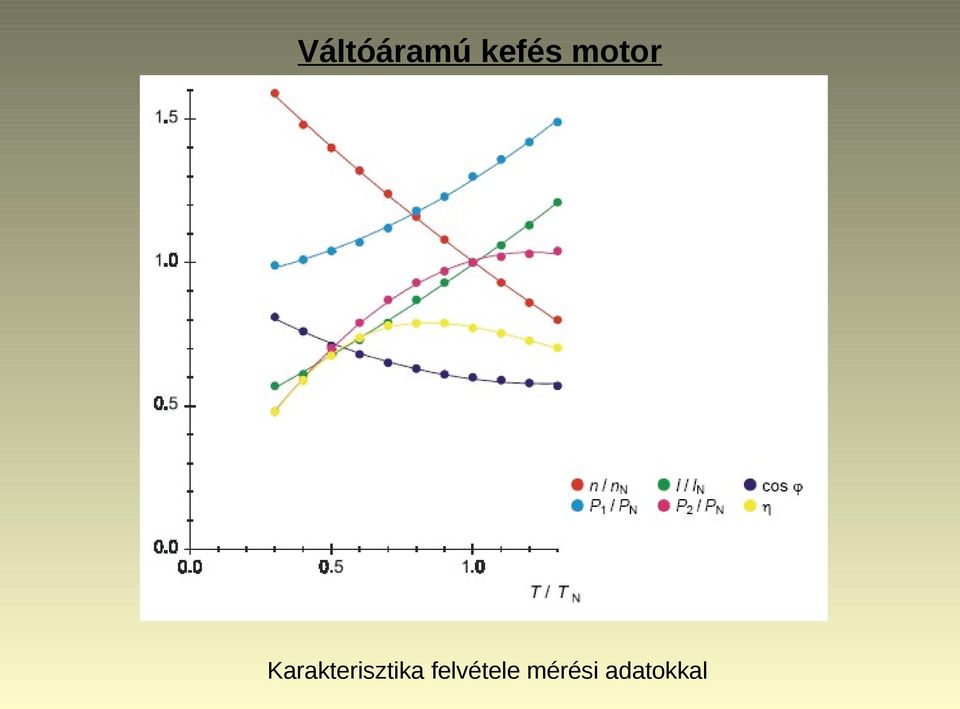

20 Váltóáramú kefés motor Karakterisztika felvétele mérési adatokkal

21 Váltóáramú kefés motor Terhelési karakterisztika felvétele CBM10 számítógépes programmal

22 Váltóáramú kefés motor Fordulatszám mérés: Fordulatszám változása a kapocsfeszültség változtatásával állandó terhelőnyomaték mellett (T = 0,91 Nm) a VN = 230V, T = 0,91 Nm, nn = 3150 rpm

23 Egyfázisú aszinkron motor Egyfázisú aszinkron motor mérés összeállítása

24 Egyfázisú aszinkron motor Tekercsek jelölései: U1, U2 Főfázis tekercs (főáramkör) Z1, Z2 Segédfázis tekercs 1, 2 Indító relé tekercs 1, 3 Indító relé záró érintkező CA, CA Indító kondenzátor CB, CB Üzemi kondenzátor

25 Egyfázisú aszinkron motor Kapcsolási rajz jobbra forgatáskor Kapcsolási rajz balra forgatáskor V = 230V, n = 1492 rpm V = 230V, n = rpm

26 Egyfázisú aszinkron motor Egyfázisú aszinkron motor hatásfok mérés összeállítása terhelőgéppel

27 Egyfázisú aszinkron motor 9,55 P2 n Nyomaték: T= Felvett teljesítmény: P1 = V I cos ϕ Hatásfok: η= P2 100% P1 Mért értékek: TN,act = 1,70 Nm, nn,act = 1406 rpm, V = 230 V, IN,act = 1,82 A, COSφ = 0,99 P2,act = TN,act nn,act 9,55 = 1, = 250,3W 9,55 P1,act = Vn I n cos ϕ = 230 1,82 0,99 = 414,4W η= η act P2,ell = = 58,4% 428,1 P1,ell P 250,3 = 2,act = 100 = 60,4% P1,act 414,4

28 Egyfázisú aszinkron motor A mérésnél a következő normál értékel számoltunk: nn = 1406 rpm, TN = 1,70 Nm, IN = 1,82 A, ICN = 1,32 A, PN = 250,3 W Mérések indító kondenzátor nélkül:

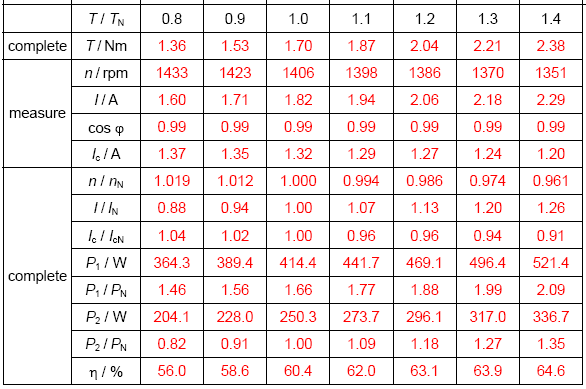

29 Egyfázisú aszinkron motor A mérésnél a következő normál értékel számoltunk: nn = 1406 rpm, TN = 1,70 Nm, IN = 1,82 A, ICN = 1,32 A, PN = 250,3 W

30 Egyfázisú aszinkron motor Terhelési karakterisztika indító kondenzátor nélkül

31 Egyfázisú aszinkron motor Terhelési karakterisztika felvétele CBM10 számítógépes programmal

32 Egyfázisú aszinkron motor Egyfázisú aszinkron motor kapcsolási rajza indító és üzemi kondenzátorral

33 Egyfázisú aszinkron motor Terhelési karakterisztika felvétele indító és üzemi kondenzátor alkalmazása esetén CBM10 számítógépes programmal

34 Háromfázisú aszinkron motor Összefüggések Felvett teljesítmény: P = 3 U I cosϕ 1 Leadott teljesítmény: P = T ω 2 Mérték egységek: [P2] = 1 W, [T] =1 Nm, [ω] = 1S-1, [n] = rpm Körfrekvencia: ω = 2π n n vagyω 60 9,55 Leadott teljesítmény: n P =T 2 9,55 Nyomaték: T = Hatásfok: η= Szlip: 9,55 P2 n p2 100% P1 s = 1 n = n r

35 Háromfázisú aszinkron motor Fordulatszám: f n = r p Szlip: s= ns n = 1 nr nr Aszinkron motor szlip skálája

36 Háromfázisú aszinkron motor Háromfázisú aszinkron motor mérés összeállítása

37 Háromfázisú aszinkron motor Csillag kapcsolás n = 1492 rpm 400V/230V, 0,17 A Delta kapcsolás n = 1492 rpm 400V/400V, 0,56 A

38 Háromfázisú aszinkron motor Kézi irányváltó kapcsoló bekötése Kézi csillag-delta kapcsoló bekötése

39 Háromfázisú aszinkron motor Csillag-delta átkapcsoló automatika bekötése Háromfázisú aszinkron motor ellenállásos indítása

40 Háromfázisú aszinkron motor L1 fázisáram változása az indító ellenállás függvényében L2 fázisáram változása az indító ellenállás függvényében

41 Háromfázisú aszinkron motor Háromfázisú motor hatásfok mérése terhelőgép segítségével

42 Háromfázisú aszinkron motor Motortábla adatok: Leadott teljesítmény: 270 W akkor ha nn= 1350, TN =1,91 Nm, U = 400V Mért értékek: TN,act = 1,82 Nm, nn,act = 1417 rpm, U =400V, IN,act = 0,93 A, cosφ = 0,63 P2 = P2, N = TN,act n N,act 9,55 = 1, = 270W 9,55 P1 = U I N,act 3 cos ϕ = 400 0,93 3 0,63 = 405,9W Hatásfok mérés kapcsolási rajza η ell = P2 270 = 100 = 55,6% P1 485 s = 1 n 1417 = 1 = 0,055 nr 1500 η act = P2 270 = 100 = 66,5% P1 405,9

43 Háromfázisú aszinkron motor Mérési pontok delta kapcsolás esetén:

44 Háromfázisú aszinkron motor Mérési pontok delta kapcsolás esetén:

45 Háromfázisú aszinkron motor Karakterisztika felvétele delta kapcsolás esetén

46 Háromfázisú aszinkron motor Csillag kapcsolású mérések: TN,csill. = 1 TN,delta = 0,64 3 Normál értékek csillag kapcsolás esetén. TN,act= 0,61 Nm, nn,act= 1417 rpm, U = 400V, IN,act = 0,26 A, cosφ = 0,71 P2 = P2, N = TN,act n N,act 9,55 = 90,5

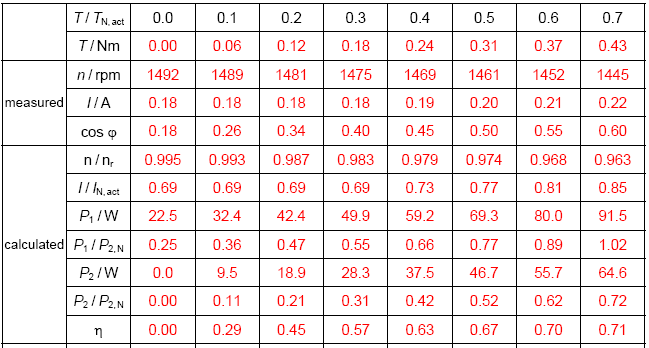

47 Háromfázisú aszinkron motor Mérési pontok csillag kapcsolás esetén:

48 Háromfázisú aszinkron motor Mérési pontok delta kapcsolás esetén:

49 Háromfázisú aszinkron motor Karakterisztika felvétele csillag kapcsolás esetén

50 Háromfázisú aszinkron motor Indítási karakterisztika felvétele delta kapcsolásban CBM10 számítógépes programmal

51 Háromfázisú aszinkron motor Terhelési karakterisztika felvétele delta kapcsolásban CBM10 számítógépes programmal

52 Háromfázisú aszinkron motor Indítási karakterisztika felvétele csillag kapcsolásban CBM10 számítógépes programmal

53 Háromfázisú aszinkron motor Terhelési karakterisztika felvétele csillag kapcsolásban CBM10 számítógépes programmal

54 Aszinkron motorok mérése Mérőműszerek Motor védő kapcsolók Csillag- delta automata Kondenzátor egység Terhelőgép elektronika Indító ellenállás Csillag-delta kapcsoló 1 F aszinkron motor 3 F aszinkron motor Számítógép Irányváltó kapcsoló Csillag- delta + irányváltó kapcsoló Terhelőgép
