Nanokeménység mérések
|
|
- Benjámin Vincze
- 5 évvel ezelőtt
- Látták:
Átírás
1 Cirkónium Anyagtudományi Kutatások ek Nguyen Quang Chinh, Ugi Dávid ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal támogatásával az NKFI Alapból létrejött NVKP_ azonosító számú szerződés 59. pontjának teljesítéséről. Budapest, december
2 ELTE TTK Anyagfizikai Tanszék KUTATÁSI JELENTÉS Nguyen Quang Chinh, Ugi Dávid Kutatási jelentés a Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal támogatásával az NKFI Alapból létrejött NVKP_ azonosító számú szerződés 59. pontjának teljesítéséről Budapest, december A leírásban foglaltak az ELTE Anyagfizikai Tanszék szellemi tulajdonát képezik. Illetéktelen felhasználásuk tilos! 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/1
3 Projekt: Project: CIRKÓNIUM ANYAGTUDOMÁNYI KUTATÁSOK Cím: Title: ek Készítette: Authors: Dokumentum típus: Type of the document: Nguyen Quang Chinh, Ugi Dávid KUTATÁSI JELENTÉS Módosítás/ Revision Kelt/ Date Készítette/ Authors Nguyen Quang Chinh Ugi Dávid Aláírások/ Signatures Jóváhagyta/ Approved by Groma István 2. Módosítás / Revision Kelt / Date A módosítás rövid leírása Short description of the revision Nguyen Quang Chinh.. Ugi Dávid Jóváhagyom:.. Groma István 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/2
4 Tartalom I. Mérési módszerek Mélység-érzékeny (Dinamikus) benyomódási mérések Ellenőrző SEM mérések... 6 II. Mérési Eredmények... 7 II.1. E110 ötvözet mintái:... 7 Oldat közeg ) KOE-1 minta ) KOE-3 minta ) KOE-5 minta ) KOE-7 minta ) KOE-9 minta II.1. E110 ötvözet % levegő közeg ) LE-53 minta II.2. B523-as ötvözet Oldat közeg ) KOB-1 minta ) KOB-3 minta ) KOB-5 minta ) KOB-7 minta ) KOB-9 minta II.3. E110G ötvözet Oldat közeg ) KOG-1 minta ) KOG-3 minta ) KOG-5 minta ) KOG-7 minta ) KOG-9 minta _ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/3
5 4% N2 közeg ) VNG ) VNG ) VNG % N2 közeg ) VNG ) VNG ) VNG % N2 közeg ) VNG % levegő ) LEG ) LEG ) LEG _ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/4
6 I. Mérési módszerek 1. Mélység-érzékeny (Dinamikus) benyomódási mérések Már korábbi jelentésben is megemlítettük, a mélységérzékeny benyomódási (indentációs) méréseinket egy UMIS típusú berendezéssel végeztük. A számítógép által vezérelt mérőműszerek két részből épülnek fel, a terhelést szabályozó és a benyomódást mérő elektromechanikus részből. A mérések elején beállítandó a maximális erő. Mérés során a számítógép folyamatosan rögzíti az aktuális F terhelőerőt és a hozzátartozó h benyomódási mélységet a t idő függvényében, amiből az anyag H keménysége, E Young-modulusa is meghatározható, illetve a képlékeny deformáció folyamata is nyomon követhető az erő-mélység (F-h) görbe alapján. A berendezés működésére jellemző fontosabb paraméterek a következők: -Terhelés tartomány: mn, μn -Mélységtartomány: 0-20 μm, 0.5 nm pontossággal felbontással. -Ráterhelés után elért maximális erő tartás ideje: max s -Automatikus mintabeállítás sorozatmérés esetén. Ilyen mérések alkalmazásával, az Oliver és Pharr [1,2] által kidolgozott, széleskörben alkalmazott kiértékelési módszerrel nemcsak a keménységet, hanem a vizsgált anyag rugalmas (Young) modulusát is megkapjuk. 1. G. M. Pharr, W. C. Oliver and F. R. Brotzen, J. Mater. Res. 7 (1992) W. C. Oliver and G. M. Pharr, J. Mater. Res. 7 (1992) Méréseinkben 50 mn maximális erőt alkalmaztunk. A maximális benyomódási mélység nm tartományban volt. A gyűrű-alakú mintákon sugár irányban, jellemzően külső széltől a belső szél felé (az ábrákon külső és belső sugárral jelöltük a két szélső pozíciót), a mintavastagságától függően helyen mértünk, úgy, hogy a szomszédos mérési pontok vízszintes irányban 20 mikronra vannak egymástól. Egy-egy ilyen méréssor körülbelül 5-7 óráig tartott. Néhány mintán késő délutáni vagy hétvégi mérésindítással több sugár mentén is beállítottunk méréseket a későbbi SEM vizsgálatokra. A jobb áttekinthetőség miatt ilyen minták esetében is csak egy jellemző keménység (nanokeménység) értéket tüntettünk fel az ábrán (a sugár-pozíció függvényében). 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/5
7 2. Ellenőrző SEM mérések A benyomódási méréseket követően a vizsgált mintafelületet pásztázó elektronmikroszkóppal (SEM-mel) megnéztük, ellenőrizve a nyomok helyét, az esetleges különböző fázisok meglétét, illetve azok hatását az anyag keménységére. A Mérési Eredmények pontban mutatott nanokeménység-sugármenti pozíció grafikonok alatt legalább 1 SEM kép látható, amely az indentációs mérések helyét madártávlatból mutatja. Ahol valamilyen részletet érdemes kiemelni, ott további nagyított SEM képeket is mutatunk. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/6

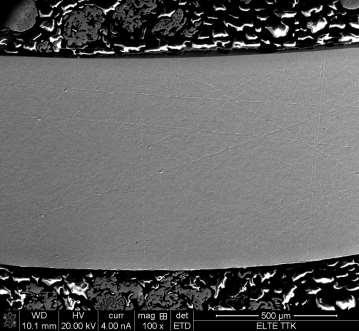

8 II. Mérési Eredmények II.1. E110 ötvözet mintái: Oldat közeg 1) KOE-1 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/7

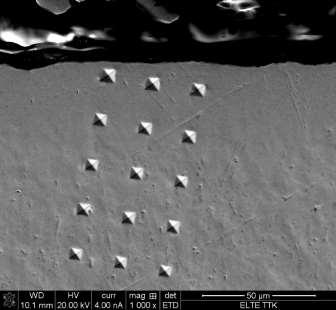

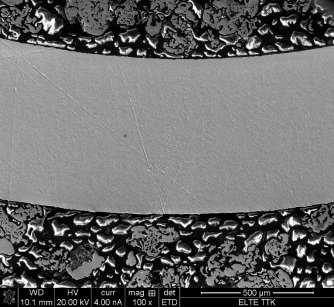

9 2) KOE-3 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/8

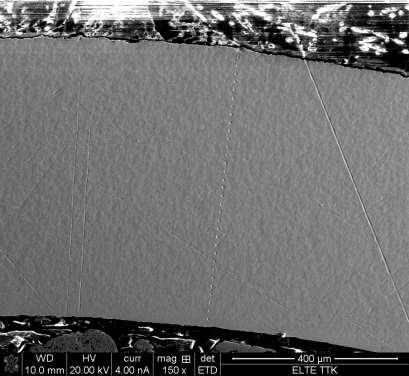

10 3) KOE-5 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/9
11 4) KOE-7 minta Enyhe csökkenés tapasztalható a keménységben a külső széltől a belső szél felé. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/10

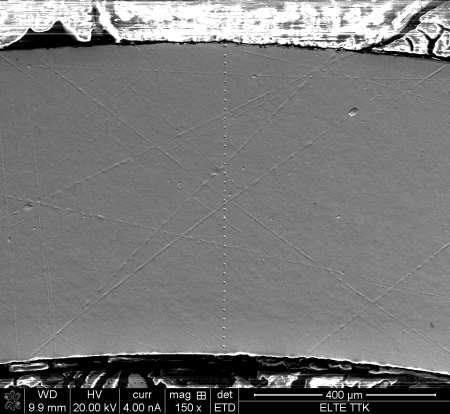

12 5) KOE-9 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/11

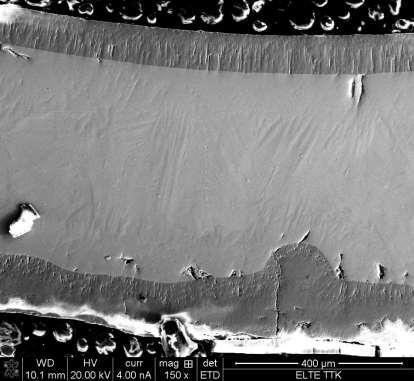

13 II.1. E110 ötvözet 100% levegő közeg 6) LE-53 minta Nagyon inhomogén a szerkezet, amit a keménység-eloszlás és több SEM kép is mutat. érdemes megnézni, hogy a két szél felé kisebb nyomok keletkeztek, nagyobb keménységet eredményezve. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/12

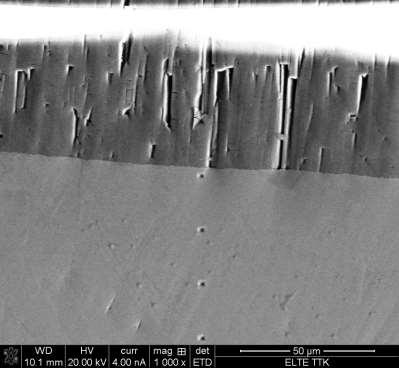

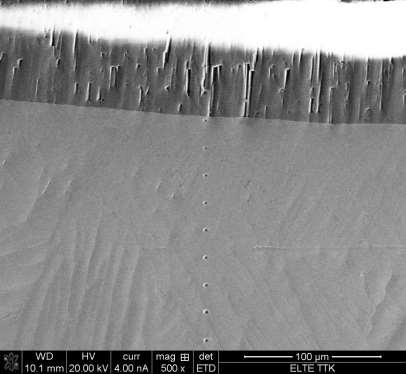

14 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/13

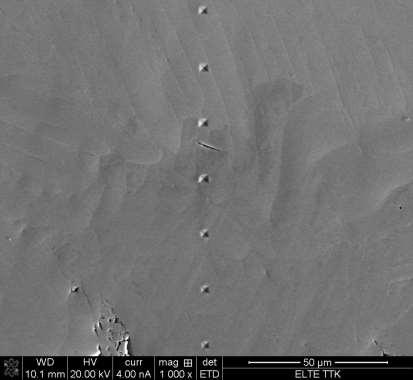

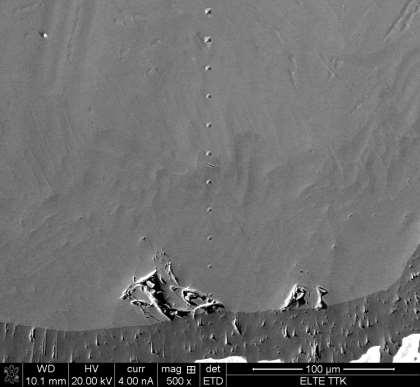

15 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/14

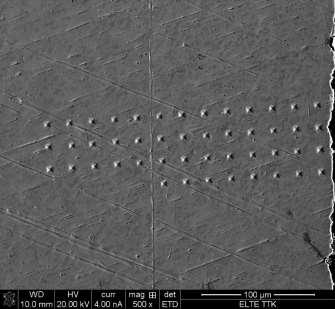

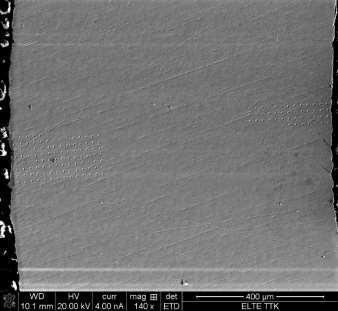

16 II.2. B523-as ötvözet Oldat közeg 1) KOB-1 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/15
17 2) KOB-3 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/16
18 3) KOB-5 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/17
19 4) KOB-7 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/18
20 5) KOB-9 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/19

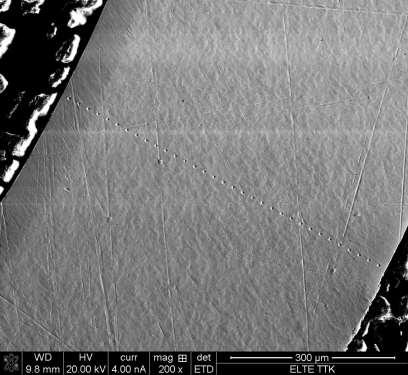

21 II.3. E110G ötvözet Oldat közeg 1) KOG-1 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/20
22 2) KOG-3 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/21

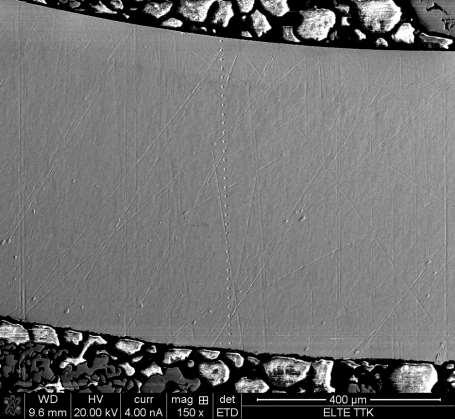

23 3) KOG-5 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/22

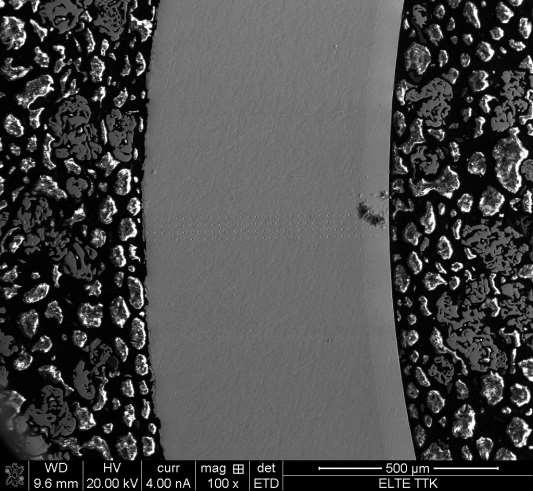

24 4) KOG-7 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/23
25 5) KOG-9 minta Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/24

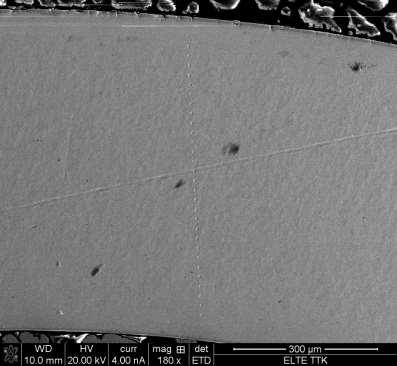

26 4% N2 közeg 1) VNG-06 Viszonylag homogén a szerkezet a minta közepén. A két szélén megjelenő vékony rétegnél keményebb az anyag. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/25
27 2) VNG-10 Viszonylag homogén a szerkezet a minta közepén. A két szélén megjelenő vékony rétegnél keményebb az anyag. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/26

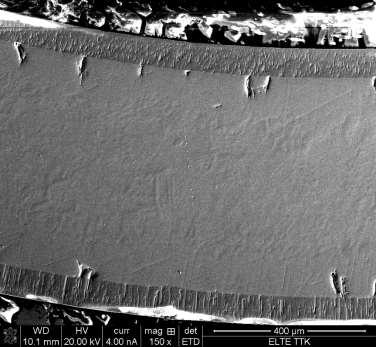

28 3) VNG-16 Nagyon inhomogén a szerkezet, amit a keménység-eloszlás és több SEM kép is mutat. érdemes megnézni, hogy a két szél felé kisebb nyomok keletkeztek, nagyobb keménységet eredményezve. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/27

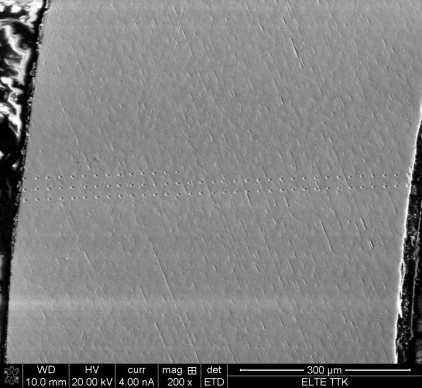

29 50% N2 közeg 1) VNG-41 Viszonylag homogén a szerkezet a minta közepén. A két szélén megjelenő vékony rétegnél keményebb az anyag. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/28

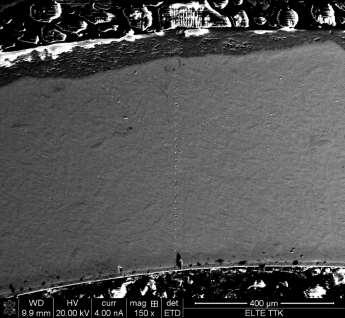

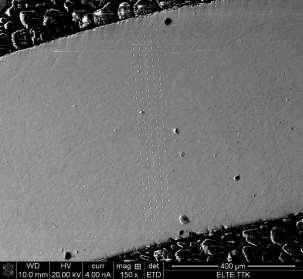

30 2) VNG-45 Viszonylag homogén a szerkezet a minta közepén. A két szélén megjelenő vékony rétegnél keményebb az anyag. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/29

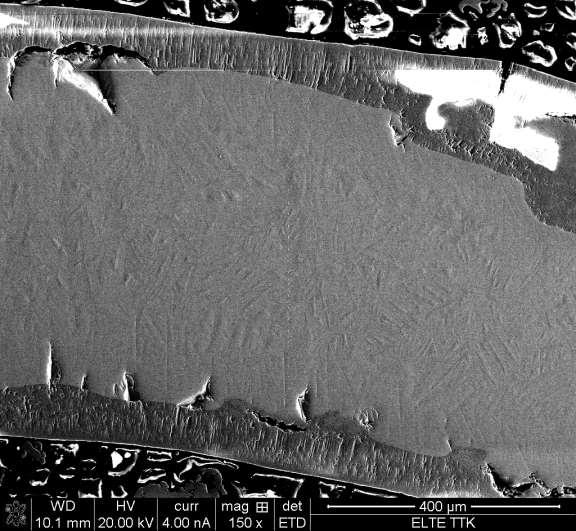

31 3) VNG-51 Nagyon inhomogén a szerkezet. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/30

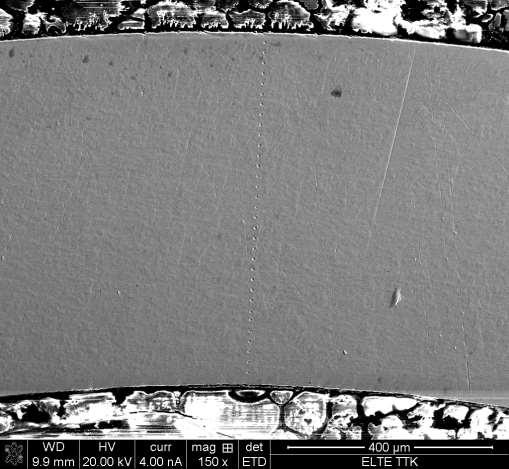

32 100% N2 közeg 1) VNG-62 Viszonylag homogén a szerkezet 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/31

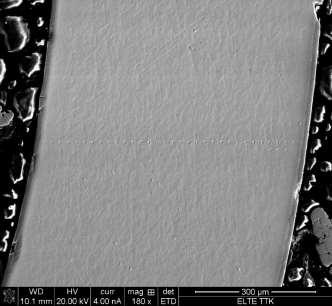

33 100% levegő 1) LEG-15 Viszonylag homogén a szerkezet a minta közepén. A két szélén megjelenő vékony rétegnél keményebb az anyag. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/32
34 2) LEG-29 Nagyon inhomogén a szerkezet. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/33

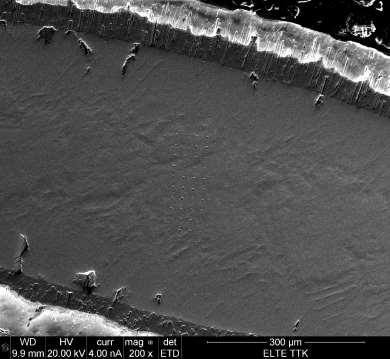

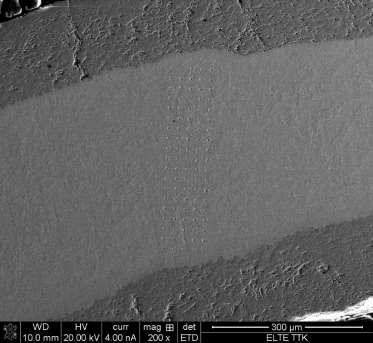

35 3) LEG-53 Nagyon inhomogén a szerkezet. 59._ELTE_Groma_Nanokemenyseg_meresek_2018.docx 34/34
A vizsgált anyag ellenállása az adott geometriájú szúrószerszám behatolásával szemben, Mérnöki alapismeretek és biztonságtechnika
Dunaújvárosi Főiskola Anyagtudományi és Gépészeti Intézet Mérnöki alapismeretek és biztonságtechnika Mechanikai anyagvizsgálat 2. Dr. Palotás Béla palotasb@mail.duf.hu Készült: Dr. Krállics György (BME,
RészletesebbenNagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
RészletesebbenAz elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira
Az elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira Gubicza Jen 1, Guy Dirras 2, Salah Ramtani 2 1 Eötvös Loránd Tudományegyetem, Anyagfizikai
RészletesebbenKristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához
Kristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához Takács Ágnes, Molnár Ferenc & Dankházi Zoltán Ásványtani Tanszék & Anyagfizikai Tanszék Centrumban
RészletesebbenFogorvosi anyagtan fizikai alapjai 6.
Fogorvosi anyagtan fizikai alapjai 6. Mechanikai tulajdonságok 1. Kiemelt témák: Rugalmas alakváltozás Merevség és összefüggése a kötési energiával A geometriai tényezők szerepe egy test merevségében Tankönyv
RészletesebbenRugalmas állandók mérése
KLASSZIKUS FIZIKA LABORATÓRIUM 2. MÉRÉS Rugalmas állandók mérése Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. november 16. Szerda délelőtti csoport 1. A mérés rövid leírása Mérésem
RészletesebbenWESSLING Közhasznú Nonprofit Kft. Qualco MAE jártassági vizsgálatok
Qualco MAE jártassági vizsgálatok 2018. évi programajánlat 1. kiadás, 1. változat Kiadás dátuma: 2018.08.31. Készítette: Szegény Zsigmond, dr. Bélavári Csilla, és Dobránszky János, Magyar Anyagvizsgálók
Részletesebben2. Rugalmas állandók mérése
2. Rugalmas állandók mérése Klasszikus fizika laboratórium Mérési jegyzőkönyv Mérést végezte: Vitkóczi Fanni Jegyzőkönyv leadásának időpontja: 2012. 12. 15. I. A mérés célja: Két anyag Young-modulusának
Részletesebben7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék)
7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) 7.1.1. SPS: 1150 C; 5 (1312 K1) Mért sűrűség: 3,795 g/cm 3 3,62 0,14 GPa Három pontos törés teszt: 105 4,2 GPa Súrlódási együttható:
RészletesebbenRugalmas állandók mérése
Rugalmas állandók mérése (Mérési jegyzőkönyv) Hagymási Imre 2007. április 23. (hétfő délelőtti csoport) 1. Young-modulus mérése behajlásból 1.1. A mérés menete A mérés elméleti háttere megtalálható a jegyzetben
RészletesebbenRéz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése
Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Department of Materials Physics, Eötvös Loránd University,
RészletesebbenAkusztikus aktivitás AE vizsgálatoknál
Akusztikus aktivitás AE vizsgálatoknál Kindlein Melinda, Fodor Olivér ÁEF Anyagvizsgáló Laboratórium Kft. 1112. Bp. Budaörsi út 45. Az akusztikus emissziós vizsgálat a roncsolásmentes vizsgálati módszerek
RészletesebbenModern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Infravörös spektroszkópia. A beadás dátuma: A mérést végezte:
Modern Fizika Labor A mérés dátuma: 2005.10.26. A mérés száma és címe: 12. Infravörös spektroszkópia Értékelés: A beadás dátuma: 2005.11.09. A mérést végezte: Orosz Katalin Tóth Bence 1 A mérés során egy
RészletesebbenMikroszkóp vizsgálata Folyadék törésmutatójának mérése
KLASSZIKUS FIZIKA LABORATÓRIUM 8. MÉRÉS Mikroszkóp vizsgálata Folyadék törésmutatójának mérése Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. október 12. Szerda délelőtti csoport
RészletesebbenFOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2017/18-es tanév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2017/18-es tanév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül, valamint egy számolási feladatot az év közben
RészletesebbenHavancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények
Havancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények Nanoanyagok és nanotechnológiák Albizottság ELTE TTK 2013. Havancsák Károly Nagyfelbontású
RészletesebbenModern Fizika Labor Fizika BSC
Modern Fizika Labor Fizika BSC A mérés dátuma: 2009. április 20. A mérés száma és címe: 20. Folyadékáramlások 2D-ban Értékelés: A beadás dátuma: 2009. április 28. A mérést végezte: Márton Krisztina Zsigmond
RészletesebbenDankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:
RészletesebbenModern Fizika Labor. 5. ESR (Elektronspin rezonancia) Fizika BSc. A mérés dátuma: okt. 25. A mérés száma és címe: Értékelés:
Modern Fizika Labor Fizika BSc A mérés dátuma: 2011. okt. 25. A mérés száma és címe: 5. ESR (Elektronspin rezonancia) Értékelés: A beadás dátuma: 2011. nov. 16. A mérést végezte: Szőke Kálmán Benjamin
RészletesebbenA II. kategória Fizika OKTV mérési feladatainak megoldása
Nyomaték (x 0 Nm) O k t a t á si Hivatal A II. kategória Fizika OKTV mérési feladatainak megoldása./ A mágnes-gyűrűket a feladatban meghatározott sorrendbe és helyre rögzítve az alábbi táblázatban feltüntetett
RészletesebbenA mikrokeménység-vizsgálat alkalmazása az ipari minőség-ellenőrzés területén
A TERMELÉSI FOLYAMAT MINÕSÉGKÉRDÉSEI, VIZSGÁLATOK 2.5 A mikrokeménység-vizsgálat alkalmazása az ipari minőség-ellenőrzés területén Tárgyszavak: keménységmérés; mikrokeménység-mérés; Martenskeménység; bevonat;
RészletesebbenKutatási beszámoló. 2015. február. Tangens delta mérésére alkalmas mérési összeállítás elkészítése
Kutatási beszámoló 2015. február Gyüre Balázs BME Fizika tanszék Dr. Simon Ferenc csoportja Tangens delta mérésére alkalmas mérési összeállítás elkészítése A TKI-Ferrit Fejlsztő és Gyártó Kft.-nek munkája
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenAz alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására
Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÁTEDZHETŐ ÁTMÉRŐJÉNEK MEGHATÁROZÁSA Dr. Palotás Béla / Dr. Németh Árpád palotasb@eik.bme.hu A gyakorlat előkészítő előadás fő témakörei Az
RészletesebbenDÍZELMOTOR KEVERÉKKÉPZŐ RENDSZERÉNEK VIZSGÁLATA
DÍZELMOTOR KEVERÉKKÉPZŐ RENDSZERÉNEK VIZSGÁLATA Laboratóriumi gyakorlati jegyzet Készítette: Szabó Bálint 2008. február 18. A mérés célja: Soros adagoló karakterisztikájának felvétele adagoló-vizsgáló
Részletesebbengeofizikai vizsgálata
Sérülékeny vízbázisok felszíni geofizikai vizsgálata Plank Zsuzsanna-Tildy Péter MGI 2012.10.17. Új Utak a öldtudományban 2012/5. 1 lőzmények 1991 kormányhatározat Rövid és középtávú környezetvédelmi intézkedési
RészletesebbenMágneses szuszceptibilitás mérése
Mágneses szuszceptibilitás mérése Mérő neve: Márkus Bence Gábor Mérőpár neve: Székely Anna Krisztina Szerda délelőtti csoport Mérés ideje: 10/19/2011 Beadás ideje: 10/26/2011 1 1. A mérés rövid leírása
RészletesebbenMágneses szuszceptibilitás mérése
Mágneses szuszceptibilitás mérése (Mérési jegyzőkönyv) Hagymási Imre 2006. március 12. (hétfő délelőtti csoport) 1. A mérés elmélete Az anyagok külső mágneses tér hatására polarizálódnak. Általában az
RészletesebbenPolimerek fizikai, mechanikai, termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek fizikai, mechanikai, termikus tulajdonságai DR Hargitai Hajnalka 2011.10.05. BURGERS FÉLE NÉGYPARAMÉTERES
RészletesebbenRADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN
RADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN Bujtás T., Ranga T., Vass P., Végh G. Hajdúszoboszló, 2012. április 24-26 Tartalom Bevezetés Radioaktív hulladékok csoportosítása, minősítése A minősítő
RészletesebbenFOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.
Részletesebben2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat, keménységmérés
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat Fémtan, anyagvizsgálat 2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat,
RészletesebbenHangfrekvenciás mechanikai rezgések vizsgálata
Hangfrekvenciás mechanikai rezgések vizsgálata (Mérési jegyzőkönyv) Hagymási Imre 2007. május 7. (hétfő délelőtti csoport) 1. Bevezetés Ebben a mérésben a szilárdtestek rugalmas tulajdonságait vizsgáljuk
RészletesebbenA mágneses szuszceptibilitás vizsgálata
Bán Marcell ETR atonosító BAMTACT.ELTE Beadási határidő: 2012.12.13 A mágneses szuszceptibilitás vizsgálata 1.1 Mérés elve Anyagokat mágneses térbe helyezve, a tér hatására az anygban mágneses dipólusmomentum
RészletesebbenModern Fizika Labor. 12. Infravörös spektroszkópia. Fizika BSc. A mérés dátuma: okt. 04. A mérés száma és címe: Értékelés:
Modern Fizika Labor Fizika BSc A mérés dátuma: 011. okt. 04. A mérés száma és címe: 1. Infravörös spektroszkópia Értékelés: A beadás dátuma: 011. dec. 1. A mérést végezte: Domokos Zoltán Szőke Kálmán Benjamin
RészletesebbenMikropillárok plasztikus deformációja 3.
Mikropillárok plasztikus deformációja 3. TÁMOP-4.2.1/B-09/1/KMR-2010-0003 projekt Visegrád 2012 Mikropillárok plasztikus deformációja 3.: Ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjának
RészletesebbenMilyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez
1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet
RészletesebbenMFGT Zrt. ZSANA FGT. Zsana fotovoltaikus kiserőmű létesítése KIVITELEZÉSI TERV
Munkaszám: 4799 MFGT Zrt. ZSANA FGT. Zsana fotovoltaikus kiserőmű létesítése KIVITELEZÉSI TERV I. kötet: 1. füzet Geotechnika Rev.1 Megrendelő: MFGT Zrt. Tervező: ATYS-CO Kft. Budapest, 2017.11.28. Tervező:
Részletesebben7. Mágneses szuszceptibilitás mérése
7. Mágneses szuszceptibilitás mérése Klasszikus fizika laboratórium Mérési jegyzőkönyv Mérést végezte: Vitkóczi Fanni Mérés időpontja: 2012. 10. 25. I. A mérés célja: Egy mágneses térerősségmérő műszer
RészletesebbenAnyagszerkezet és vizsgálat
SZÉCHENYI ISTVÁN EGYETEM Anyagismereti és Járműgyártási Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat,
RészletesebbenModern fizika laboratórium
Modern fizika laboratórium Röntgen-fluoreszcencia analízis Készítette: Básti József és Hagymási Imre 1. Bevezetés A röntgen-fluoreszcencia analízis (RFA) egy roncsolásmentes anyagvizsgálati módszer. Rövid
RészletesebbenModern Fizika Labor Fizika BSC
Modern Fizika Labor Fizika BSC A mérés dátuma: 2009. május 4. A mérés száma és címe: 9. Röntgen-fluoreszencia analízis Értékelés: A beadás dátuma: 2009. május 13. A mérést végezte: Márton Krisztina Zsigmond
RészletesebbenKözúti forgalomszámlálás e_sensor rendszerrel. 2012.06.04 2012.06.10 Budapest dugódíj projekt (sajtóanyag)
Közúti forgalomszámlálás e_sensor rendszerrel 2012.06.04 2012.06.10 Budapest dugódíj projekt (sajtóanyag) 1 Cégbemutató A Sensor Technologies Kft. videó analitikai rendszereket fejleszt budapesti székhellyel.
RészletesebbenAnyagismeret a gyakorlatban (BMEGEPTAGA0) KEMÉNYSÉGMÉRÉS
Anyagismeret a gyakorlatban (BMEGEPTAGA0) KEMÉNYSÉGMÉRÉS Elméleti áttekintés Az anyag képlékeny alakváltozással, különösen valamely mérőszerszám beatolásával, szembeni ellenállását keménységnek nevezzük.
RészletesebbenAl-Mg-Si háromalkotós egyensúlyi fázisdiagram közelítő számítása
l--si háromalkotós egyensúlyi fázisdiagram közelítő számítása evezetés Farkas János 1, Dr. Roósz ndrás 1 doktorandusz, tanszékvezető egyetemi tanár Miskolci Egyetem nyag- és Kohómérnöki Kar Fémtani Tanszék
RészletesebbenPhD beszámoló. 2015/16, 2. félév. Novotny Tamás. Óbudai Egyetem, június 13.
PhD beszámoló 2015/16, 2. félév Novotny Tamás Óbudai Egyetem, 2016. június 13. Tartalom Tézisek Módszer bemutatása Hidrogénezés A hidrogénezett minták gyűrűtörő vizsgálatai Eredmények Konklúzió 2 Tézisek
RészletesebbenJárműelemek. Rugók. 1 / 27 Fólia
Rugók 1 / 27 Fólia 1. Rugók funkciója A rugók a gépeknek és szerkezeteknek olyan különleges elemei, amelyek nagy (ill. korlátozott) alakváltozás létrehozására alkalmasak. Az alakváltozás, szemben más szerkezeti
RészletesebbenFELSZÍN ALATTI VIZEK RADONTARTALMÁNAK VIZSGÁLATA ISASZEG TERÜLETÉN
FELSZÍN ALATTI VIZEK RADONTARTALMÁNAK VIZSGÁLATA ISASZEG TERÜLETÉN Készítette: KLINCSEK KRISZTINA környezettudomány szakos hallgató Témavezető: HORVÁTH ÁKOS egyetemi docens ELTE TTK Atomfizika Tanszék
RészletesebbenAutomatikus szivárgáskeresés Zajszint-adatgyűjtő hálózat korrelátoros funkcióval
Automatikus szivárgáskeresés Zajszint-adatgyűjtő hálózat korrelátoros funkcióval Sebalog N-3 hálózat Aktuális mérési adatok minden nap Nincs szükség a loggerek helyszínen történő kiolvasására Távolról
RészletesebbenHangfrekvenciás mechanikai rezgések vizsgálata
KLASSZIKUS FIZIKA LABORATÓRIUM 3. MÉRÉS Hangfrekvenciás mechanikai rezgések vizsgálata Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. november 23. Szerda délelőtti csoport 1. A
RészletesebbenJegyzőkönyv. mágneses szuszceptibilitás méréséről (7)
Jegyzőkönyv a mágneses szuszceptibilitás méréséről (7) Készítette: Tüzes Dániel Mérés ideje: 8-1-1, szerda 14-18 óra Jegyzőkönyv elkészülte: 8-1-8 A mérés célja A feladat egy mágneses térerősségmérő eszköz
RészletesebbenHavancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja. Archeometriai műhely ELTE TTK 2013.
Havancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja Archeometriai műhely ELTE TTK 2013. Elektronmikroszkópok TEM SEM Transzmissziós elektronmikroszkóp Átvilágítós vékony minta < 100
RészletesebbenKonszolidáció-számítás Adatbev.
Tarcsai út. 57/8 - Budapest Konszolidáció-számítás Adatbev. Projekt Dátum : 7.0.0 Beállítások Cseh Köztársaság - régi szabvány CSN (7 00, 7 00, 7 007) Süllyedés Számítási módszer : Érintett zóna korlátozása
RészletesebbenKRL Kontrol Kft Érd, Bajcsy-Zs. út 81. Tel: ; Fax: ; Web: KRL.HU
KRL Kontrol Kft. 2030 Érd, Bajcsy-Zs. út 81. Tel: +36 23 381-818; Fax: +36 23 381-542; E-mail: KRL@KRL.HU; Web: KRL.HU Mérési jegyzőkönyv Dátum: 2015.06.01. Iktatószám: 150601j01 Ügyintéző: KRL Kontrol
RészletesebbenSzádfal szerkezet tervezés Adatbev.
Szádfal szerkezet tervezés Adatbev. Projekt Dátum : 0..005 Beállítások (bevitel az aktuális feladathoz) Nyomás számítás Aktív földnyomás számítás : Passzív földnyomás számítás : Földrengés számítás : Ellenőrzési
RészletesebbenÓn-ólom rendszer fázisdiagramjának megszerkesztése lehűlési görbék alapján
Ón-ólom rendszer fázisdiagramjának megszerkesztése lehűlési görbék alapján Készítette: Zsélyné Ujvári Mária, Szalma József; 2012 Előadó: Zsély István Gyula, Javított valtozat 2016 Laborelőkészítő előadás,
RészletesebbenTERMÉKTERVEZÉS NUMERIKUS MÓDSZEREI. 1. Bevezetés
TERMÉKTERVEZÉS NUMERIKUS MÓDSZEREI Dr. Goda Tibor egyetemi docens Gép- és Terméktervezés Tanszék 1. Bevezetés 1.1. A végeselem módszer alapjai - diszkretizáció, - szerkezet felbontása kicsi szabályos elemekre
RészletesebbenBudapesti Műszaki és Gazdaságtudományi Egyetem Villamosmérnöki és Informatikai Kar. Villamos Energetika Tanszék. Világítástechnika (BME VIVEM 355)
Budapesti Műszaki és Gazdaságtudományi Egyetem Villamosmérnöki és Informatikai Kar Villamos Energetika Tanszék Világítástechnika (BME VIVEM 355) Beltéri mérés Világítástechnikai felülvizsgálati jegyzőkönyv
RészletesebbenSzerszámtervezés és validálás Moldex3D és Cavity Eye rendszer támogatással. Pósa Márk 2015. Október 08.
Szerszámtervezés és validálás Moldex3D és Cavity Eye rendszer támogatással. Pósa Márk 2015. Október 08. Cégbemutató 2004: Reológiai alapkutatás kezdete a Kecskeméti Főiskolán 2011: Doktori munka befejezése,
RészletesebbenA technológiai paraméterek hatása az Al 2 O 3 kerámiák mikrostruktúrájára és hajlítószilárdságára
Bevezetés A technológiai paraméterek hatása az Al 2 O 3 kerámiák mikrostruktúrájára és hajlítószilárdságára Csányi Judit 1, Dr. Gömze A. László 2 1 doktorandusz, 2 tanszékvezető egyetemi docens Miskolci
RészletesebbenModern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 5. mérés: Elektronspin rezonancia. 2008. március 18.
Modern Fizika Labor Fizika BSc A mérés dátuma: 28. március 18. A mérés száma és címe: 5. mérés: Elektronspin rezonancia Értékelés: A beadás dátuma: 28. március 26. A mérést végezte: 1/7 A mérés leírása:
RészletesebbenFogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFerromágneses anyagok mikrohullámú tulajdonságainak vizsgálata
Ferromágneses anyagok mikrohullámú tulajdonságainak vizsgálata Lutz András Gábor Kutatási beszámoló 2015, Budapest Feladat A mikrohullámú non reciprok eszközök paramétereit döntően meghatározzák a bennük
RészletesebbenMULTIMÉDIÁS TANSEGÉDLET A TV2-117A HAJTÓMŰ ÁLTALÁNOS FELÉPÍTÉSÉNEK BEMUTATÁSÁRA A MULTIMÉDIÁS TANSEGÉDLET FELÉPÍTÉSE, BEMUTATÁSA
Dr. Szabó László Varga Béla MULTIMÉDIÁS TANSEGÉDLET A TV2-117A HAJTÓMŰ ÁLTALÁNOS FELÉPÍTÉSÉNEK BEMUTATÁSÁRA A tanítás-tanulás rendszerében mindig nagy problémát okozott az, ha ugyanazt a tananyag mennyiséget
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7.
Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenMatematika. Xántus János Két Tanítási Nyelvű Gimnázium és Szakgimnázium OM azonosító: Telephelyi jelentés Telephely kódja: 001
Országos kompetenciamérés 2017 3 1a Átlageredmények A telephelyek átlageredményeinek összehasonlítása Az Önök eredményei a 4 évfolyamos gimnáziumi telephelyek eredményeihez viszonyítva A szignifikánsan
RészletesebbenMérés: Millikan olajcsepp-kísérlete
Mérés: Millikan olajcsepp-kísérlete Mérés célja: 1909-ben ezt a mérést Robert Millikan végezte el először. Mérése során meg tudta határozni az elemi részecskék töltését. Ezért a felfedezéséért Nobel-díjat
RészletesebbenMágneses szuszceptibilitás mérése
KLASSZIKUS FIZIKA LABORATÓRIUM 7. MÉRÉS Mágneses szuszceptibilitás mérése Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. október 5. Szerda délelőtti csoport 1. A mérés célja Az
RészletesebbenCsúcsívek rajzolása. Kezdjük egy általános csúcsív rajzolásával! Ehhez tekintsük az 1. ábrát!
1 Csúcsívek rajzolása Előző dolgozatunk kapcsán melynek címe: Íves nyeregtető főbb számítási képleteiről találkoztunk a csúcsívvel, mint az építészetben igen gyakran előforduló vonalidommal. Most egy másik
RészletesebbenA 2017/2018. tanévi Országos Középiskolai Tanulmányi Verseny döntő forduló FIZIKA II. KATEGÓRIA JAVÍTÁSI ÚTMUTATÓ. Pohár rezonanciája
Oktatási Hivatal A 017/018. tanévi Országos Középiskolai Tanulmányi Verseny döntő forduló FIZIKA II. KATEGÓRIA JAVÍTÁSI ÚTMUTATÓ Pohár rezonanciája A mérőberendezés leírása: A mérőberendezés egy változtatható
RészletesebbenKisciklusú fárasztóvizsgálatok eredményei és energetikai értékelése
Kisciklusú fárasztóvizsgálatok eredményei és energetikai értékelése Tóth László, Rózsahegyi Péter Bay Zoltán Alkalmazott Kutatási Közalapítvány Logisztikai és Gyártástechnikai Intézet Bevezetés A mérnöki
RészletesebbenPiri Dávid. Mérőállomás célkövető üzemmódjának pontossági vizsgálata
Piri Dávid Mérőállomás célkövető üzemmódjának pontossági vizsgálata Feladat ismertetése Mozgásvizsgálat robot mérőállomásokkal Automatikus irányzás Célkövetés Pozíció folyamatos rögzítése Célkövető üzemmód
RészletesebbenFelhasználói kézikönyv
Felhasználói kézikönyv 6234C Fordulatszámmérő TARTALOMJEGYZÉK 1. Termékjellemzők... 2 2. Műszaki jellemzők... 2 3. Előlap és kezelőszervek... 2 4. Működési leírás... 3 5. Mérési folyamat... 4 6. Elem cseréje...
RészletesebbenElőregyártott fal számítás Adatbev.
Soil Boring co. Előregyártott fal számítás Adatbev. Projekt Dátum : 8.0.0 Beállítások (bevitel az aktuális feladathoz) Anyagok és szabványok Beton szerkezetek : CSN 0 R Fal számítás Aktív földnyomás számítás
RészletesebbenBME ANYAGTUDOMÁNY ÉS. Mechanikai anyagvizsgálat. Szakítóvizsgálat. A legelterjedtebb roncsolásos vizsgálat
BME ANYAGTUDOMÁNY É TECHNOLÓGIA Anyagismeret TANZÉK Mechanikai anyagvizsgálat Dr. Lovas Jeno jlovas@eik.bme.hu Dr. Krállics György krallics@eik.bme.hu zakítóvizsgálat A legelterjedtebb roncsolásos vizsgálat
Részletesebben2. Rugalmas állandók mérése jegyzőkönyv javított. Zsigmond Anna Fizika Bsc II. Mérés dátuma: Leadás dátuma:
2. Rugalmas állandók mérése jegyzőkönyv javított Zsigmond Anna Fizika Bsc II. Mérés dátuma: 2008. 09. 17. Leadás dátuma: 2008. 10. 08. 1 1. Mérések ismertetése Az első részben egy téglalap keresztmetszetű
RészletesebbenModern fizika laboratórium
Modern fizika laboratórium 11. Az I 2 molekula disszociációs energiája Készítette: Hagymási Imre A mérés dátuma: 2007. október 3. A beadás dátuma: 2007. október xx. 1. Bevezetés Ebben a mérésben egy kétatomos
RészletesebbenModern Fizika Labor. 2. Az elemi töltés meghatározása. Fizika BSc. A mérés dátuma: nov. 29. A mérés száma és címe: Értékelés:
Modern Fizika Labor Fizika BSc A mérés dátuma: 2011. nov. 29. A mérés száma és címe: 2. Az elemi töltés meghatározása Értékelés: A beadás dátuma: 2011. dec. 11. A mérést végezte: Szőke Kálmán Benjamin
RészletesebbenRugalmas állandók mérése (2-es számú mérés) mérési jegyzõkönyv
(-es számú mérés) mérési jegyzõkönyv Készítette:,... Beadás ideje:.. 9. /9 A mérés leírása: A mérés során különbözõ alakú és anyagú rudak Young-moduluszát, valamint egy torziós szál torziómoduluszát akarjuk
RészletesebbenDigitális modulációk vizsgálata WinIQSIM programmal
Digitális modulációk vizsgálata WinIQSIM programmal Lódi Péter(D1WBA1) Bartha András(UKZTWZ) 2016. október 24. 1. Mérés célja Mérés helye: PPKE-ITK 3. emeleti 321-es Mérőlabor Mérés ideje: 2016.10.24.
RészletesebbenFolyadékszcintillációs spektroszkópia jegyz könyv
Folyadékszcintillációs spektroszkópia jegyz könyv Zsigmond Anna Julia Fizika MSc I. Mérés vezet je: Horváth Ákos Mérés dátuma: 2010. október 21. Leadás dátuma: 2010. november 8. 1 1. Bevezetés A mérés
Részletesebben1. Feladat. a) Mekkora radiális, tangenciális és axiális feszültségek ébrednek a csőfalban, ha a csővég zárt?
1. Feladat Egy a = mm első és = 150 mm külső sugarú cső terhelése p = 60 MPa első ill. p k = 30 MPa külső nyomás. a) Mekkora radiális, tangenciális és axiális feszültségek érednek a csőfalan, ha a csővég
RészletesebbenAkusztikai tervezés a geometriai akusztika módszereivel
Akusztikai tervezés a geometriai akusztika módszereivel Fürjes Andor Tamás BME Híradástechnikai Tanszék Kép- és Hangtechnikai Laborcsoport, Rezgésakusztika Laboratórium 1 Tartalom A geometriai akusztika
RészletesebbenBOSCH ZÖLD ELEKTROMOS MÉRŐMŰSZEREK tól
Mérőműszerek 0603681020 PMD 10 Digitális kereső műszer Befogási mélység, acél, max.: 100 mm Befogási mélység vörösréz, max.: 80 mm vezetékek, max.: 50 mm Befogási mélység fában, max.: 25 mm Kalibrálás:
RészletesebbenHÁLÓZATI SZINTŰ DINAMIKUS BEHAJLÁSMÉRÉS MÚLTJA JELENE II.
HÁLÓZATI SZINTŰ DINAMIKUS BEHAJLÁSMÉRÉS MÚLTJA JELENE II. MÉTA-Q Kft. Baksay János 2007. 06. 12. MAÚT ÚTÉPÍTÉSI AKADÉMIA 11. 1. FOGALOM: Teherbírás. Teherbíráson általában határ-igénybevételt értünk 2.
RészletesebbenKészülék beszabályozó és szabályozó szelep ON/OFF szabályozásra
Beszabályozó és szabályozó szelepek TBV-C Készülék beszabályozó és szabályozó szelep ON/OFF szabályozásra Nyomástartás & Vízminőség Beszabályozás & Szabályozás őmérséklet-szabályozás ENGINEERING ADVANTAGE
RészletesebbenIT biztonsági szintek és biztonsági kategorizálási minta
IT biztonsági szintek és biztonsági kategorizálási minta Verzió száma: V1 Kiadás dátuma: 2008. május 29. Azonosító: EKK_ekozig_ITbiztonsagibesorolasiminta_080529_V01 A dokumentum az Új Magyarország Fejlesztési
RészletesebbenOpakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben
Opakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben Takács Ágnes & Molnár Ferenc Ásványtani Tanszék Visegrád, 2012. január 18-20. Kutatási téma Infravörös fluidzárvány vizsgálathoz
Részletesebben1.1 Emisszió, reflexió, transzmisszió
1.1 Emisszió, reflexió, transzmisszió A hőkamera által észlelt hosszú hullámú sugárzás - amit a hőkamera a látómezejében érzékel - a felület emissziójának, reflexiójának és transzmissziójának függvénye.
RészletesebbenÉPÍTŐANYAGOK REOLÓGIAI TULAJDONSÁGAINAK VIZSGÁLATA A DE-ATC-MFK MÉLY- ÉS SZERKEZETÉPÍTÉSI TANSZÉKÉN
ÉPÍTŐANYAGOK REOLÓGIAI TULAJDONSÁGAINAK VIZSGÁLATA A DE-ATC-MK MÉLY- ÉS SZERKEZETÉPÍTÉSI TANSZÉKÉN Dr. Kovács Imre PhD. tanszékvezető főiskolai docens 1 Vizsgálataink szintjei Numerikus szimuláció lineáris,
RészletesebbenModern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia. 2008. május 6.
Modern Fizika Labor Fizika BSc A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia Értékelés: A beadás dátuma: 28. május 13. A mérést végezte: 1/5 A mérés célja A mérés célja az
RészletesebbenAnyagismeret I. Nyomó, hajlító vizsgálat Keménységmérés. Összeállította: Csizmazia Ferencné dr.
Anyagismeret I. Nyomó, hajlító vizsgálat Keménységmérés Összeállította: Csizmazia Ferencné dr. Mechanikai tulajdonságok Statikus igénybevétel Nyomó igénybevétellel szembeni ellenállásának meghatározása
RészletesebbenAX-5003 KÉTCSATORNÁS HŐMÉRSÉKLET MÉRŐ
Használati útmutató AX-5003 KÉTCSATORNÁS HŐMÉRSÉKLET MÉRŐ Bevezetés Köszönjük, hogy megvásárolta ezt a kétcsatornás hőmérsékletet mérő készüléket. Szánjon rá néhány percet, hogy elolvassa a használati
RészletesebbenMikroszerkezeti vizsgálatok
Mikroszerkezeti vizsgálatok Dr. Szabó Péter BME Anyagtudomány és Technológia Tanszék 463-2954 szpj@eik.bme.hu www.att.bme.hu Tematika Optikai mikroszkópos vizsgálatok, klasszikus metallográfia. Kristálytan,
RészletesebbenHőkezelő technológia tervezése
Miskolci Egyetem Gépészmérnöki Kar Gépgyártástechnológiai Tanszék Hőkezelő technológia tervezése Hőkezelés és hegesztés II. című tárgyból Név: Varga András Tankör: G-3BGT Neptun: CP1E98 Feladat: Tervezze
RészletesebbenModern Fizika Labor. 11. Spektroszkópia. Fizika BSc. A mérés dátuma: dec. 16. A mérés száma és címe: Értékelés: A beadás dátuma: dec. 21.
Modern Fizika Labor Fizika BSc A mérés dátuma: 2011. dec. 16. A mérés száma és címe: 11. Spektroszkópia Értékelés: A beadás dátuma: 2011. dec. 21. A mérést végezte: Domokos Zoltán Szőke Kálmán Benjamin
RészletesebbenDIGITÁLIS, FÉNYERŐSSÉGET MÉRŐ MŰSZER. Model AX-L230. Használati útmutató
DIGITÁLIS, FÉNYERŐSSÉGET MÉRŐ MŰSZER Model AX-L230 Használati útmutató I.HASZNÁLATI ÚTMUTATÓ Fényerősséget mérő digitális mérőműszer precíziós készülék, amely méri a környezet fényerősségét (lux, lábgyertyafény).
Részletesebben
