1 HungaroControl Zrt. Villamos karbantartási szerződés Műszaki tartalma Budapest, november 30.

2 Tartalomjegyzék ANS I. épület villamos elosztó berendezései... 6 Földszint... 6 I. emelet... 6 II. emelet... 7 III. emelet... 7 Tetőszint... 7 ANS II. épület villamos elosztó berendezései... 7 Udvar... 7 Pince szint szellőző gépház /a gépműhely hőközpont akkumulátor helyiség UPS helyiség kommunikációs helyiség ,4 kv-os kapcsolótér... 8 Raktár előtér... 8 Raktár kapcsolótér /a Raktár... 8 Garázs... 8 ANS II C -szárny... 8 földszint, folyosó diszpécser helyiség... 8 P+D 2000 Büfé... 9 Konyha... 9 I. emelet, folyosó... 9 II. emelet, folyosó... 9 III. emelet, folyosó... 9 ANS II B -szárny... 9 földszint, folyosó... 9 I. emelet, folyosó... 9 I. emelet, 221 kommunikációs helyiség... 9 II. emelet, folyosó... 9 III. emelet, folyosó... 9 ANS II A -szárny... 9 földszint, folyosó... 9

3 I. emelet, folyosó... 9 II. emelet, folyosó... 9 III. emelet, folyosó... 9 ANS II Tető... 9 ANS III. épület villamos elosztó berendezései Pinceszint: Földszint: I. emelet: II. emelet: III. emelet: Tetőszint: Vidéki navigációs állomások Területek Elosztók Hálózatok Vidéki rádióállomások állomások Területek Elosztók Hálózatok Radarállomások Kőrishegy kV/0,4kV-os hálózat: Aggregát berendezés és hálózat UPS és akkumulátor hálózat Segédüzemi berendezés Fázisjavító berendezés Őrségépület Térvilágítás Püspökladány kV/0,4kV-os hálózat: Aggregát berendezés és hálózat UPS és akkumulátor hálózat Segédüzemi berendezés Fázisjavító berendezés Őrségépület Térvilágítás Egyéb berendezések ANS I. 0,4kV-os kapcsolótér... 15

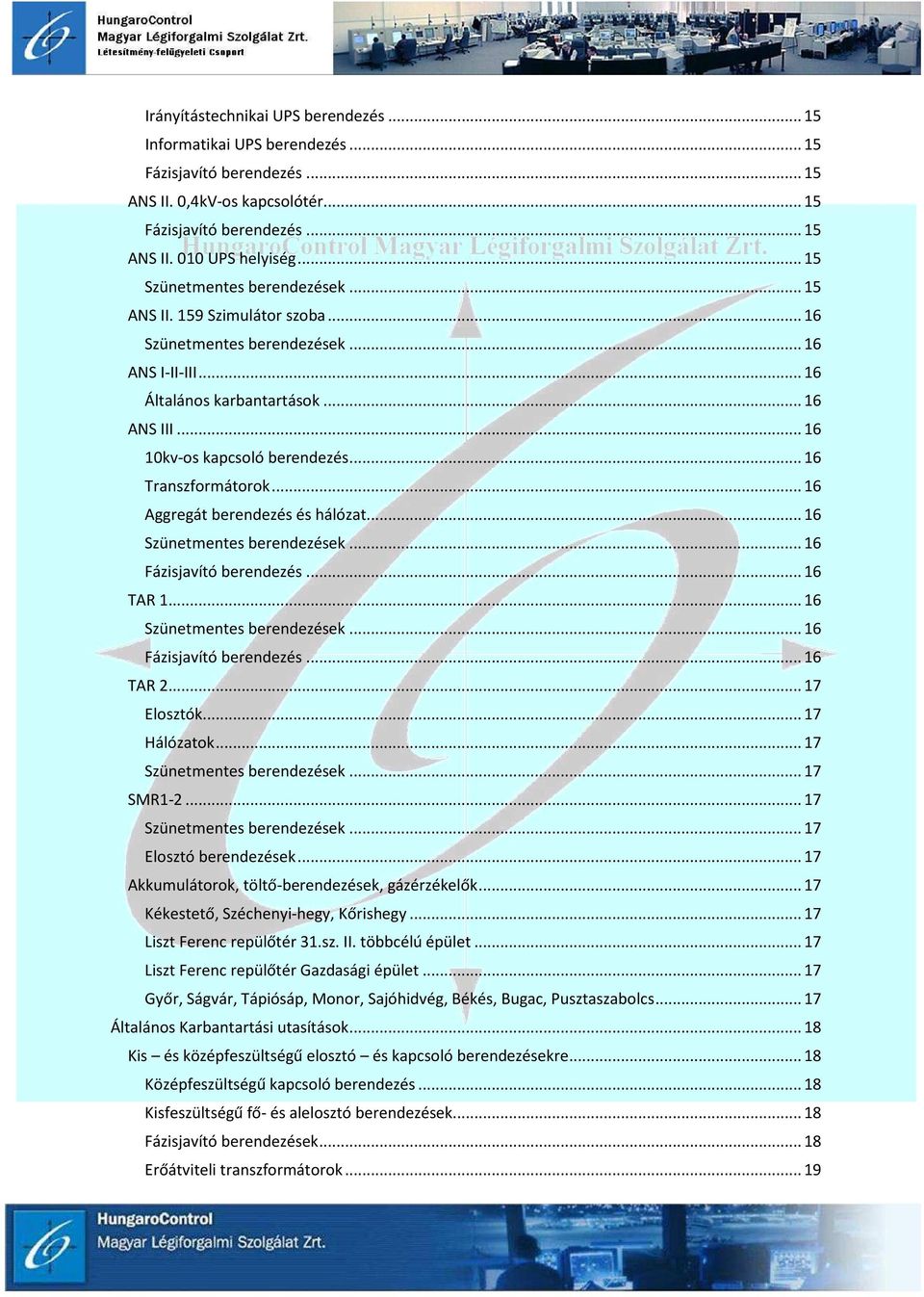

4 Irányítástechnikai UPS berendezés Informatikai UPS berendezés Fázisjavító berendezés ANS II. 0,4kV-os kapcsolótér Fázisjavító berendezés ANS II. 010 UPS helyiség Szünetmentes berendezések ANS II. 159 Szimulátor szoba Szünetmentes berendezések ANS I-II-III Általános karbantartások ANS III kv-os kapcsoló berendezés Transzformátorok Aggregát berendezés és hálózat Szünetmentes berendezések Fázisjavító berendezés TAR Szünetmentes berendezések Fázisjavító berendezés TAR Elosztók Hálózatok Szünetmentes berendezések SMR Szünetmentes berendezések Elosztó berendezések Akkumulátorok, töltő-berendezések, gázérzékelők Kékestető, Széchenyi-hegy, Kőrishegy Liszt Ferenc repülőtér 31.sz. II. többcélú épület Liszt Ferenc repülőtér Gazdasági épület Győr, Ságvár, Tápiósáp, Monor, Sajóhidvég, Békés, Bugac, Pusztaszabolcs Általános Karbantartási utasítások Kis és középfeszültségű elosztó és kapcsoló berendezésekre Középfeszültségű kapcsoló berendezés Kisfeszültségű fő- és alelosztó berendezések Fázisjavító berendezések Erőátviteli transzformátorok... 19

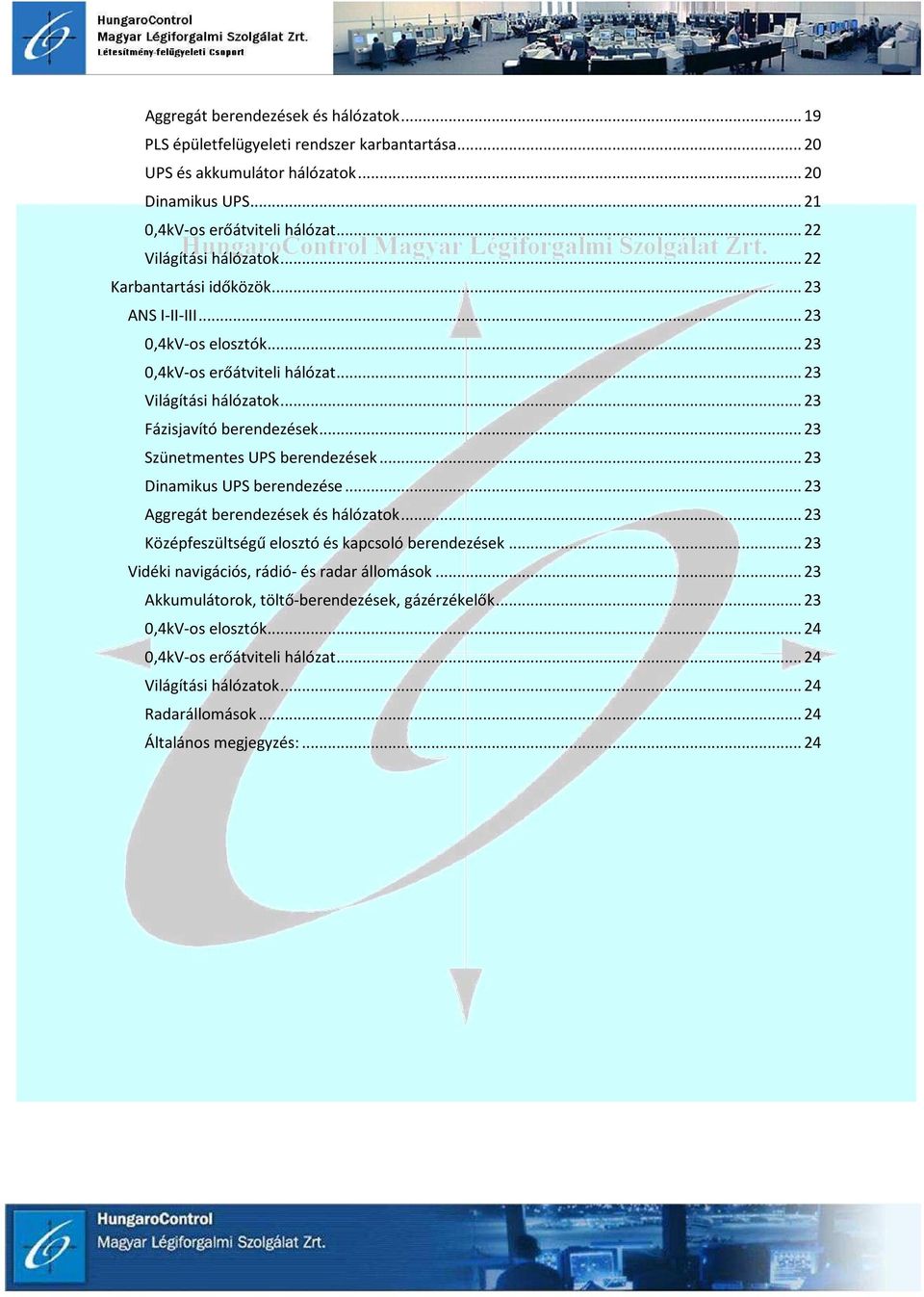

5 Aggregát berendezések és hálózatok PLS épületfelügyeleti rendszer karbantartása UPS és akkumulátor hálózatok Dinamikus UPS ,4kV-os erőátviteli hálózat Világítási hálózatok Karbantartási időközök ANS I-II-III ,4kV-os elosztók ,4kV-os erőátviteli hálózat Világítási hálózatok Fázisjavító berendezések Szünetmentes UPS berendezések Dinamikus UPS berendezése Aggregát berendezések és hálózatok Középfeszültségű elosztó és kapcsoló berendezések Vidéki navigációs, rádió- és radar állomások Akkumulátorok, töltő-berendezések, gázérzékelők ,4kV-os elosztók ,4kV-os erőátviteli hálózat Világítási hálózatok Radarállomások Általános megjegyzés:... 24

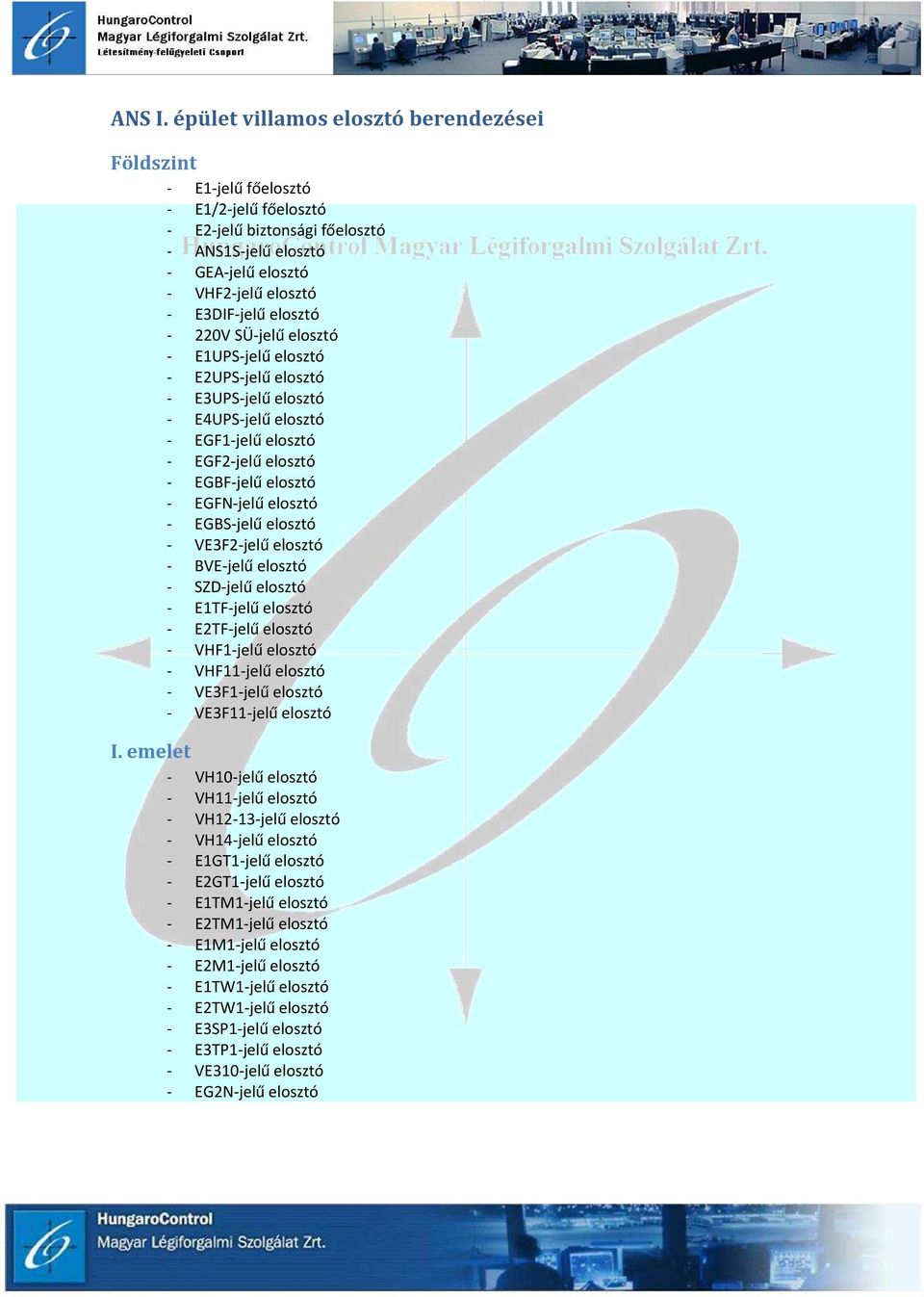

6 ANS I. épület villamos elosztó berendezései Földszint - E1-jelű főelosztó - E1/2-jelű főelosztó - E2-jelű biztonsági főelosztó - ANS1S-jelű elosztó - GEA-jelű elosztó - VHF2-jelű elosztó - E3DIF-jelű elosztó - 220V SÜ-jelű elosztó - E1UPS-jelű elosztó - E2UPS-jelű elosztó - E3UPS-jelű elosztó - E4UPS-jelű elosztó - EGF1-jelű elosztó - EGF2-jelű elosztó - EGBF-jelű elosztó - EGFN-jelű elosztó - EGBS-jelű elosztó - VE3F2-jelű elosztó - BVE-jelű elosztó - SZD-jelű elosztó - E1TF-jelű elosztó - E2TF-jelű elosztó - VHF1-jelű elosztó - VHF11-jelű elosztó - VE3F1-jelű elosztó - VE3F11-jelű elosztó I. emelet - VH10-jelű elosztó - VH11-jelű elosztó - VH12-13-jelű elosztó - VH14-jelű elosztó - E1GT1-jelű elosztó - E2GT1-jelű elosztó - E1TM1-jelű elosztó - E2TM1-jelű elosztó - E1M1-jelű elosztó - E2M1-jelű elosztó - E1TW1-jelű elosztó - E2TW1-jelű elosztó - E3SP1-jelű elosztó - E3TP1-jelű elosztó - VE310-jelű elosztó - EG2N-jelű elosztó

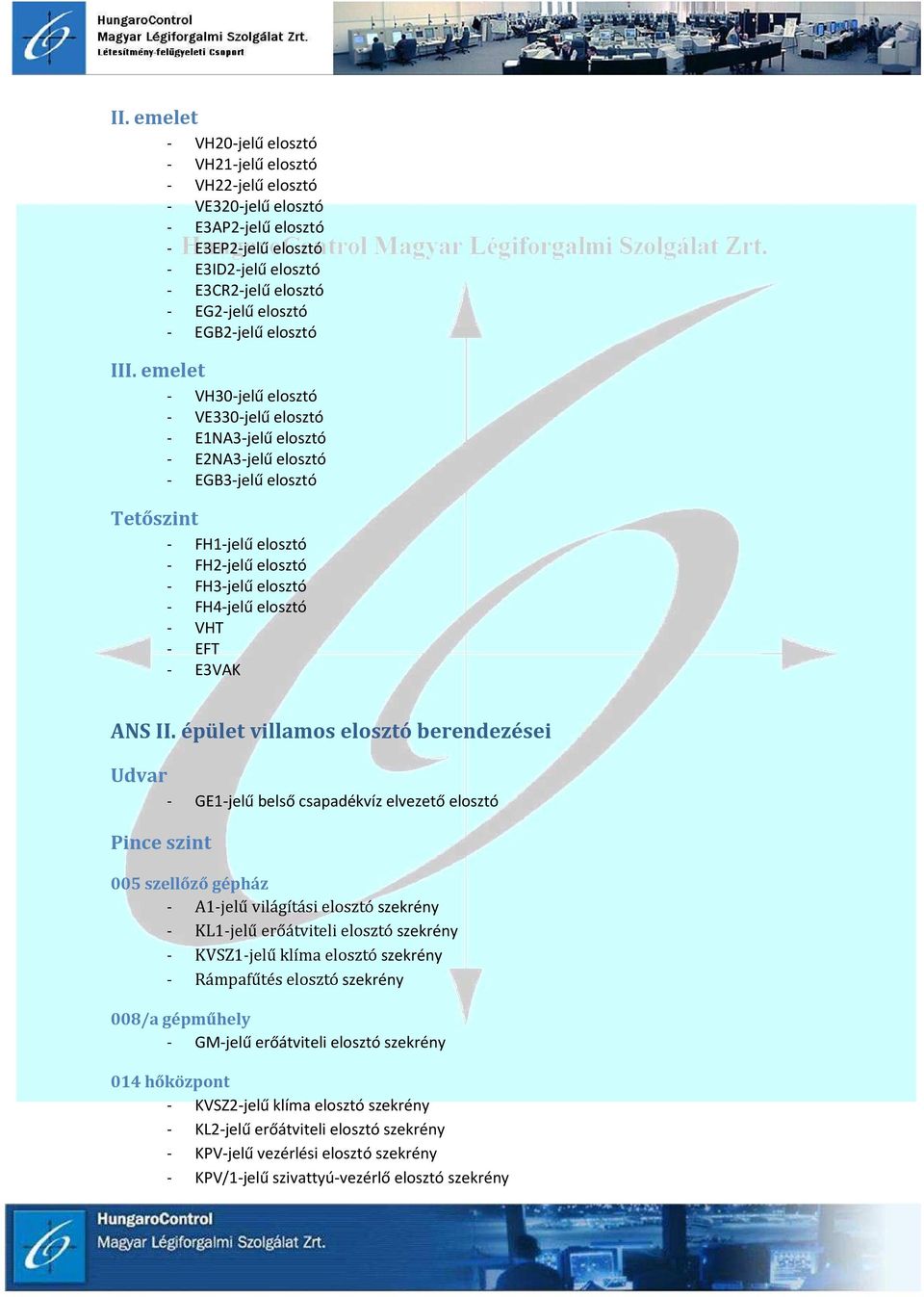

7 II. emelet - VH20-jelű elosztó - VH21-jelű elosztó - VH22-jelű elosztó - VE320-jelű elosztó - E3AP2-jelű elosztó - E3EP2-jelű elosztó - E3ID2-jelű elosztó - E3CR2-jelű elosztó - EG2-jelű elosztó - EGB2-jelű elosztó III. emelet - VH30-jelű elosztó - VE330-jelű elosztó - E1NA3-jelű elosztó - E2NA3-jelű elosztó - EGB3-jelű elosztó Tetőszint - FH1-jelű elosztó - FH2-jelű elosztó - FH3-jelű elosztó - FH4-jelű elosztó - VHT - EFT - E3VAK ANS II. épület villamos elosztó berendezései Udvar - GE1-jelű belső csapadékvíz elvezető elosztó Pince szint 005 szellőző gépház - A1-jelű világítási elosztó szekrény - KL1-jelű erőátviteli elosztó szekrény - KVSZ1-jelű klíma elosztó szekrény - Rámpafűtés elosztó szekrény 008/a gépműhely - GM-jelű erőátviteli elosztó szekrény 014 hőközpont - KVSZ2-jelű klíma elosztó szekrény - KL2-jelű erőátviteli elosztó szekrény - KPV-jelű vezérlési elosztó szekrény - KPV/1-jelű szivattyú-vezérlő elosztó szekrény

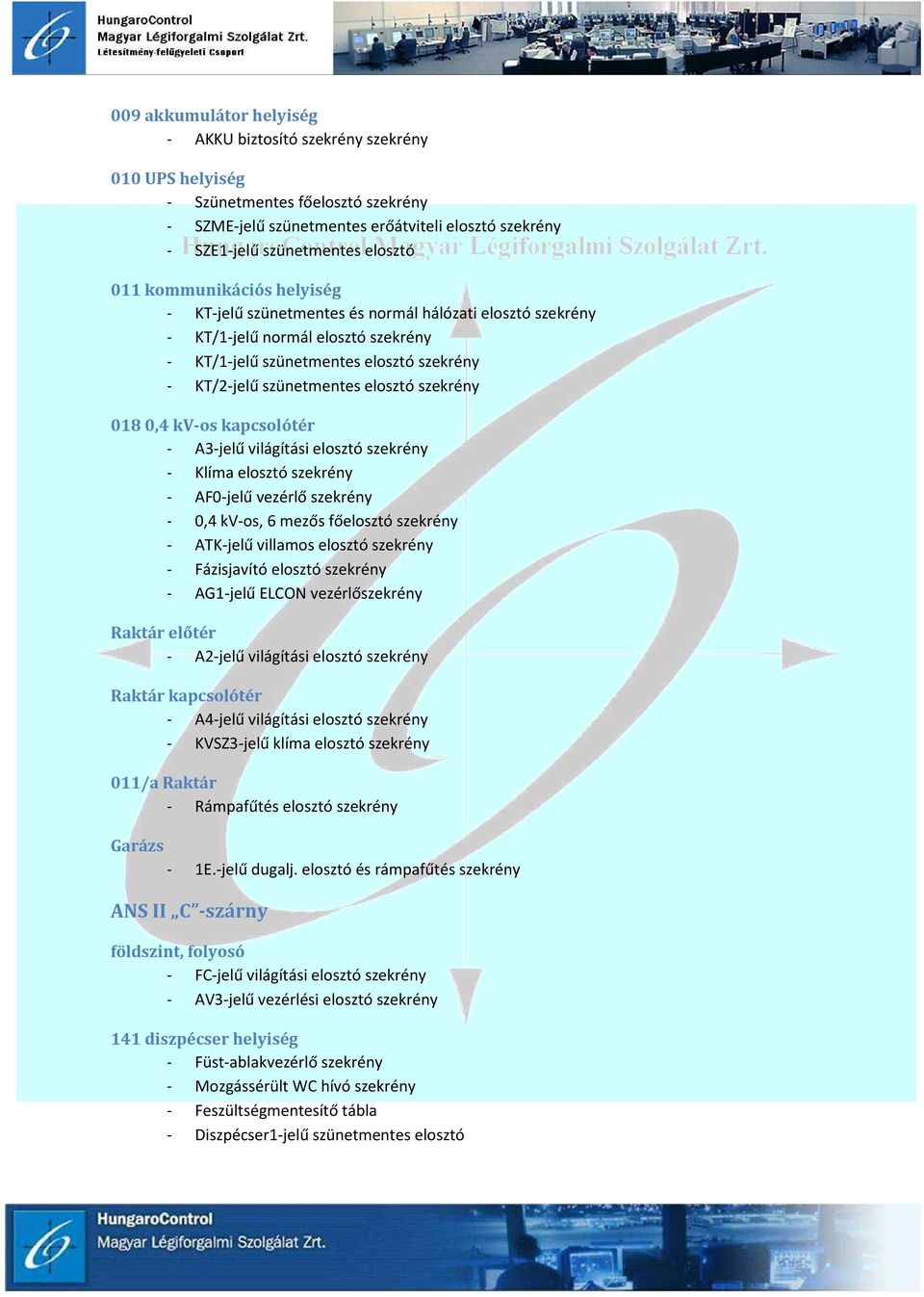

8 009 akkumulátor helyiség - AKKU biztosító szekrény szekrény 010 UPS helyiség - Szünetmentes főelosztó szekrény - SZME-jelű szünetmentes erőátviteli elosztó szekrény - SZE1-jelű szünetmentes elosztó 011 kommunikációs helyiség - KT-jelű szünetmentes és normál hálózati elosztó szekrény - KT/1-jelű normál elosztó szekrény - KT/1-jelű szünetmentes elosztó szekrény - KT/2-jelű szünetmentes elosztó szekrény 018 0,4 kv-os kapcsolótér - A3-jelű világítási elosztó szekrény - Klíma elosztó szekrény - AF0-jelű vezérlő szekrény - 0,4 kv-os, 6 mezős főelosztó szekrény - ATK-jelű villamos elosztó szekrény - Fázisjavító elosztó szekrény - AG1-jelű ELCON vezérlőszekrény Raktár előtér - A2-jelű világítási elosztó szekrény Raktár kapcsolótér - A4-jelű világítási elosztó szekrény - KVSZ3-jelű klíma elosztó szekrény 011/a Raktár - Rámpafűtés elosztó szekrény Garázs - 1E.-jelű dugalj. elosztó és rámpafűtés szekrény ANS II C -szárny földszint, folyosó - FC-jelű világítási elosztó szekrény - AV3-jelű vezérlési elosztó szekrény 141 diszpécser helyiség - Füst-ablakvezérlő szekrény - Mozgássérült WC hívó szekrény - Feszültségmentesítő tábla - Diszpécser1-jelű szünetmentes elosztó

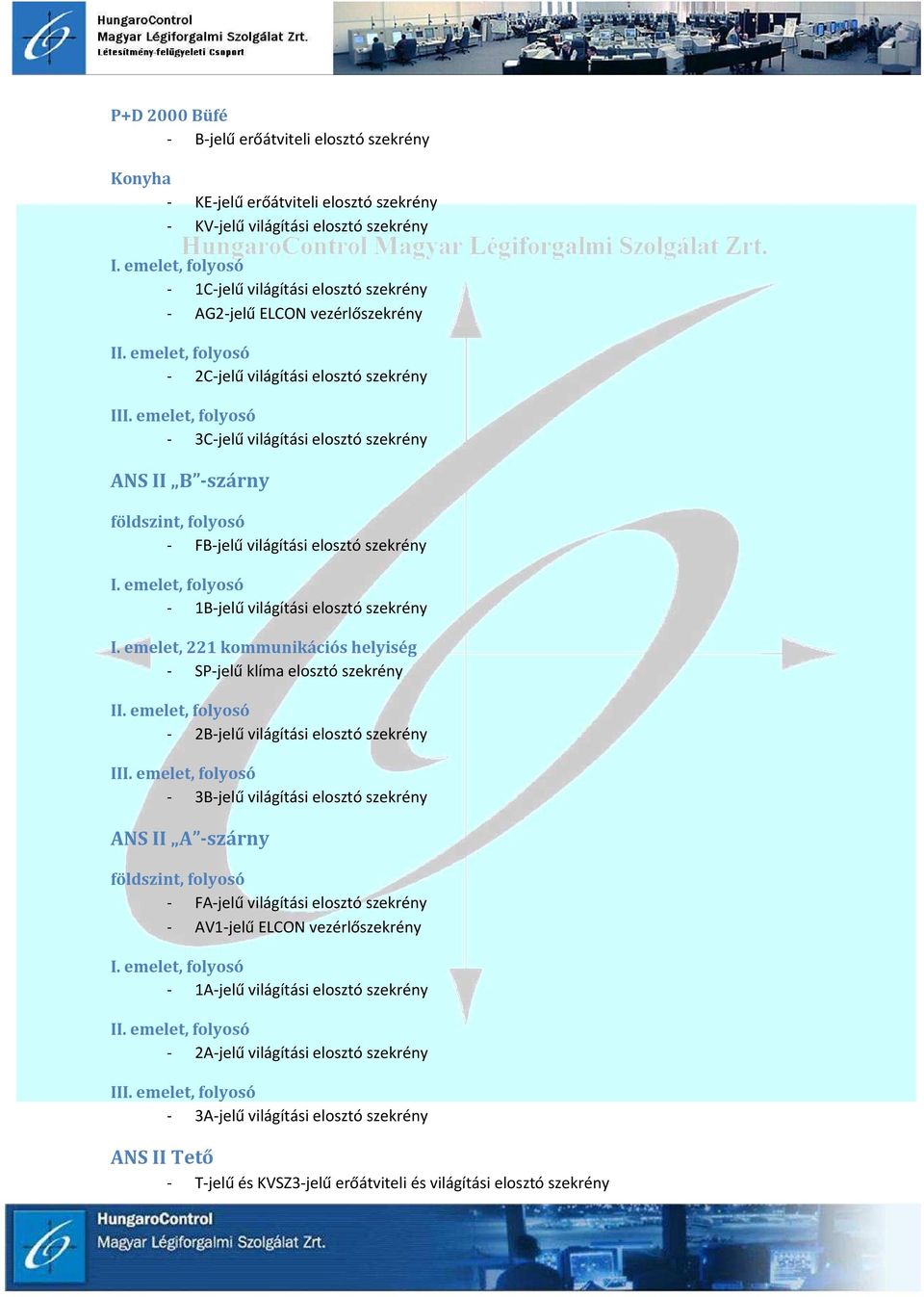

9 P+D 2000 Büfé - B-jelű erőátviteli elosztó szekrény Konyha - KE-jelű erőátviteli elosztó szekrény - KV-jelű világítási elosztó szekrény I. emelet, folyosó - 1C-jelű világítási elosztó szekrény - AG2-jelű ELCON vezérlőszekrény II. emelet, folyosó - 2C-jelű világítási elosztó szekrény III. emelet, folyosó - 3C-jelű világítási elosztó szekrény ANS II B -szárny földszint, folyosó - FB-jelű világítási elosztó szekrény I. emelet, folyosó - 1B-jelű világítási elosztó szekrény I. emelet, 221 kommunikációs helyiség - SP-jelű klíma elosztó szekrény II. emelet, folyosó - 2B-jelű világítási elosztó szekrény III. emelet, folyosó - 3B-jelű világítási elosztó szekrény ANS II A -szárny földszint, folyosó - FA-jelű világítási elosztó szekrény - AV1-jelű ELCON vezérlőszekrény I. emelet, folyosó - 1A-jelű világítási elosztó szekrény II. emelet, folyosó - 2A-jelű világítási elosztó szekrény III. emelet, folyosó - 3A-jelű világítási elosztó szekrény ANS II Tető - T-jelű és KVSZ3-jelű erőátviteli és világítási elosztó szekrény

10 ANS III. épület villamos elosztó berendezései Pinceszint: PRF jelű elosztó szekrény / rámpafűtés PVa normál fogyasztói alelosztó PVg normál fogyasztói alelosztó PVb normál fogyasztói alelosztó PIa irodai szünetmentes alelosztó PIr irodai szünetmentes alelosztó PGSZ11 gépészeti alelosztó PGSZ12 gépészeti alelosztó PGSZ1 gépészeti alelosztó PGHK gépészeti alelosztó PGHIFog vízköddel oltó alelosztó FGFM gépészeti alelosztó PGSZ2 gépészeti alelosztó P-jelű portai elosztó Földszint: FE Normál főelosztó berendezés FE2 Normál főelosztó berendezés BFE Szünetmentes főelosztó berendezés KP biztonsági világítás alelosztó 0Va normál fogyasztói alelosztó 0Vb normál fogyasztói alelosztó ISZ irodai szünetmentes elosztó berendezés 0Ia irodai szünetmentes alelosztó 0I1 irodai szünetmentes alelosztó 0I2 irodai szünetmentes alelosztó 0I3 irodai szünetmentes alelosztó 0Ir irodai szünetmentes alelosztó 0Ib irodai szünetmentes alelosztó 0Ic alelosztó TSZ12 technológiai szünetmentes elosztó berendezés TSZ34 technológiai szünetmentes elosztó berendezés TSZ56 technológiai szünetmentes elosztó berendezés TSZ78 technológiai szünetmentes elosztó berendezés 0T11 technológiai szünetmentes alelosztó berendezés 0T12 technológiai szünetmentes alelosztó berendezés 0T13 technológiai szünetmentes alelosztó berendezés 0T21 technológiai szünetmentes alelosztó berendezés 0T22 technológiai szünetmentes alelosztó berendezés 0T23 technológiai szünetmentes alelosztó berendezés

11 0T31 technológiai szünetmentes alelosztó berendezés 0T32 technológiai szünetmentes alelosztó berendezés 0T33 technológiai szünetmentes alelosztó berendezés 0T41 technológiai szünetmentes alelosztó berendezés 0T42 technológiai szünetmentes alelosztó berendezés 0T43 technológiai szünetmentes alelosztó berendezés FGH11 gépészeti alelosztó FGH12 gépészeti alelosztó FGH2 gépészeti alelosztó R0-jelű rendező alelosztó Back-office1 alelosztó Back-office2 alelosztó I. emelet: 1Va normál fogyasztói alelosztó 1Vb normál fogyasztói alelosztó 1Ia irodai szünetmentes alelosztó 1Ib irodai szünetmentes alelosztó 1Ir irodai szünetmentes alelosztó 1T11 technológiai szünetmentes alelosztó berendezés 1T12 technológiai szünetmentes alelosztó berendezés 1T13 technológiai szünetmentes alelosztó berendezés 1T21 technológiai szünetmentes alelosztó berendezés 1T22 technológiai szünetmentes alelosztó berendezés 1T23 technológiai szünetmentes alelosztó berendezés 1Ic alelosztó AKP1-jelű biztonsági világítási elosztó R1-jelű rendező alelosztó II. emelet: 2Va normál fogyasztói alelosztó 2Vb normál fogyasztói alelosztó 2Ia irodai szünetmentes alelosztó 2Ib irodai szünetmentes alelosztó 2Ir irodai szünetmentes alelosztó III. emelet: 3Va normál fogyasztói alelosztó 3Vb normál fogyasztói alelosztó 3Ia irodai szünetmentes alelosztó 3Ib irodai szünetmentes alelosztó 3Ir irodai szünetmentes alelosztó 3T11 technológiai szünetmentes alelosztó berendezés

12 3T12 technológiai szünetmentes alelosztó berendezés F1 lift betáplálás F2 Lift betáplálás R3-jelű rendező alelosztó TGFM gépészeti alelosztó, füstmentesítés TGH gépészeti alelosztó Tetőszint: AGG1 aggregátor elosztó berendezés AGG2 aggregátor elosztó berendezés F3 lift betáplálás TGHG1 gépészeti alelosztó, folyadékhűtő TGHG2 gépészeti alelosztó, folyadékhűtő TGK gépészeti alelosztó, kazán TGHG11 gépészeti alelosztó, VRF TGHG12 gépészeti alelosztó, VRF TGHG21 gépészeti alelosztó, OPS folyadékhűtő TGHG22 gépészeti alelosztó, OPS folyadékhűtő TGFM2 gépészeti alelosztó, füstmentesítés Vidéki navigációs állomások Területek - Békés - Bugac - Győr - Jászberény - Monor - Ságvár- Ádánd - Sajóhídvég - Tápiósáp Elosztók E1 villamos főelosztó E2 villamos főelosztó VEM aggregát-automatika szekrény VOR villamos főelosztó Hálózatok - 0,4kV-os erőátviteli hálózat - világítási hálózat

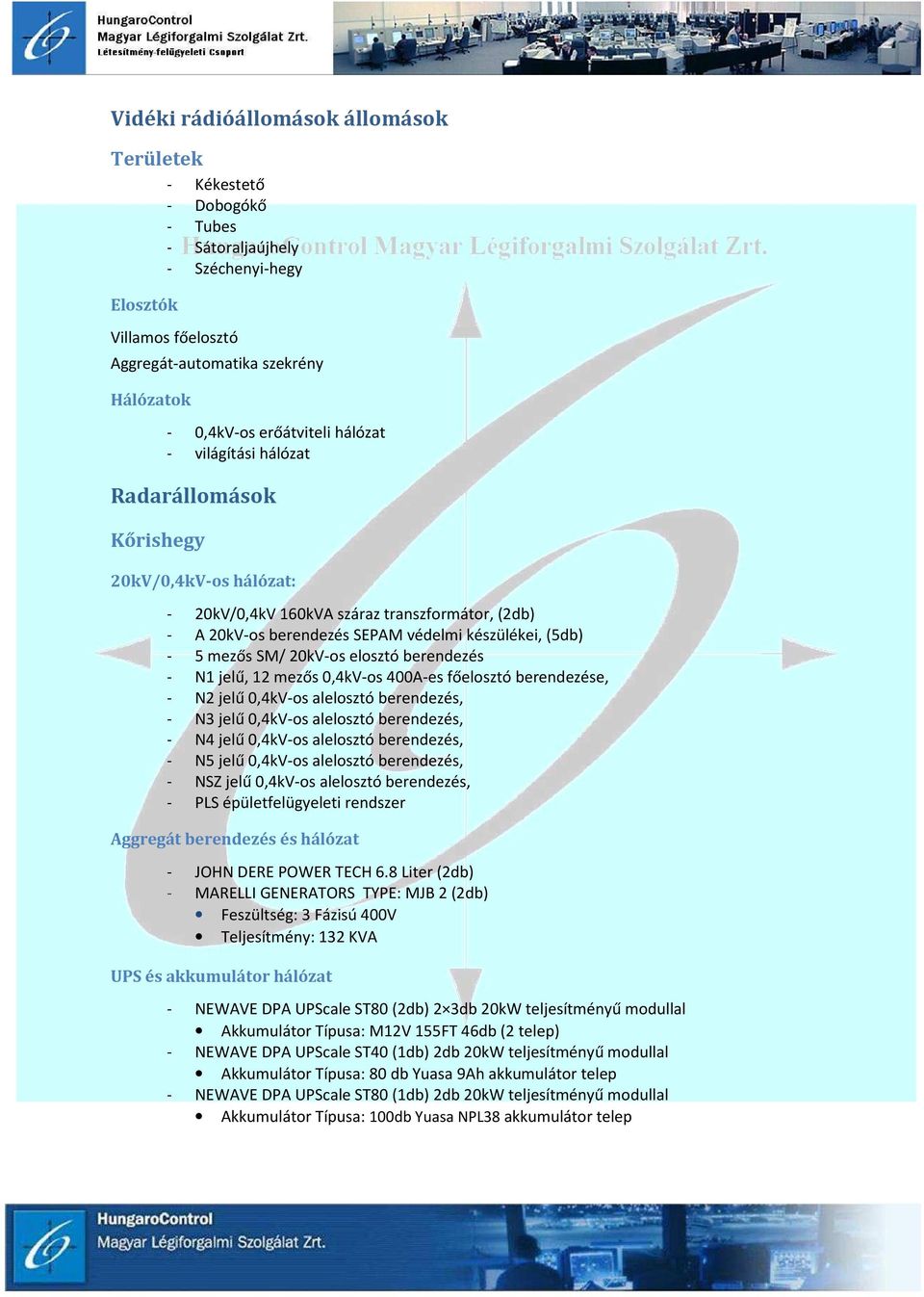

13 Vidéki rádióállomások állomások Területek - Kékestető - Dobogókő - Tubes - Sátoraljaújhely - Széchenyi-hegy Elosztók Villamos főelosztó Aggregát-automatika szekrény Hálózatok - 0,4kV-os erőátviteli hálózat - világítási hálózat Radarállomások Kőrishegy 20kV/0,4kV-os hálózat: - 20kV/0,4kV 160kVA száraz transzformátor, (2db) - A 20kV-os berendezés SEPAM védelmi készülékei, (5db) - 5 mezős SM/ 20kV-os elosztó berendezés - N1 jelű, 12 mezős 0,4kV-os 400A-es főelosztó berendezése, - N2 jelű 0,4kV-os alelosztó berendezés, - N3 jelű 0,4kV-os alelosztó berendezés, - N4 jelű 0,4kV-os alelosztó berendezés, - N5 jelű 0,4kV-os alelosztó berendezés, - NSZ jelű 0,4kV-os alelosztó berendezés, - PLS épületfelügyeleti rendszer Aggregát berendezés és hálózat - JOHN DERE POWER TECH 6.8 Liter (2db) - MARELLI GENERATORS TYPE: MJB 2 (2db) Feszültség: 3 Fázisú 400V Teljesítmény: 132 KVA UPS és akkumulátor hálózat - NEWAVE DPA UPScale ST80 (2db) 2 3db 20kW teljesítményű modullal Akkumulátor Típusa: M12V 155FT 46db (2 telep) - NEWAVE DPA UPScale ST40 (1db) 2db 20kW teljesítményű modullal Akkumulátor Típusa: 80 db Yuasa 9Ah akkumulátor telep - NEWAVE DPA UPScale ST80 (1db) 2db 20kW teljesítményű modullal Akkumulátor Típusa: 100db Yuasa NPL38 akkumulátor telep

14 Segédüzemi berendezés - EPO EPO 230/230-10HF Akkumulátor: 17 db LEOCH LP 12V100 (2 telep) Fázisjavító berendezés (fojtás nélküli, automatikus fázisjavító berendezés, 15kVAr terhelő induktivitással kiegészítve) - Fokozat nagyság: 2,5kVAr - összteljesítmény: 37,5kVAr Őrségépület - 0,4kV-os süllyesztett alelosztó - 0,4kV-os erőátviteli hálózat - világítási hálózat Térvilágítás - A hálózat elemeinek (lámpatestek, fényforrások, kismegszakítók stb.) ellenőrzése, karbantartása, javítása, szükség szerinti cseréje, rendeltetésszerű működésének biztosítása. Püspökladány 20kV/0,4kV-os hálózat: - 20kV/0,4kV 160kVA száraz transzformátor, (2db) - A 20kV-os berendezés SEPAM védelmi készülékei, (5db) - 5 mezős SM/ 20kV-os elosztó berendezés - N1 jelű, 12 mezős 0,4kV-os 400A-es főelosztó berendezése, - N2 jelű 0,4kV-os alelosztó berendezés, - N3 jelű 0,4kV-os alelosztó berendezés, - N4 jelű 0,4kV-os alelosztó berendezés, - N5 jelű 0,4kV-os alelosztó berendezés, - NSZ jelű 0,4kV-os alelosztó berendezés, - PLS épületfelügyeleti rendszer Aggregát berendezés és hálózat - JOHN DERE POWER TECH 6.8 Liter (1db) - MARELLI GENERATORS TYPE: MJB 225 (1db) Feszültség: 3 Fázisú 400V Teljesítmény: 132 KVA UPS és akkumulátor hálózat - NEWAVE DPA UPScale ST80 (2db) 2 3db 20kW teljesítményű modullal Akkumulátor Típusa: M12V 155FT 48db (2 telep) - NEWAVE DPA UPScale ST40 (1db) 2db 20kW teljesítményű modullal Akkumulátor Típusa: 80 db Yuasa 9Ah akkumulátor telep Segédüzemi berendezés - EPO 230/230-10HF Akkumulátor: 17 db LEOCH LP 12V100

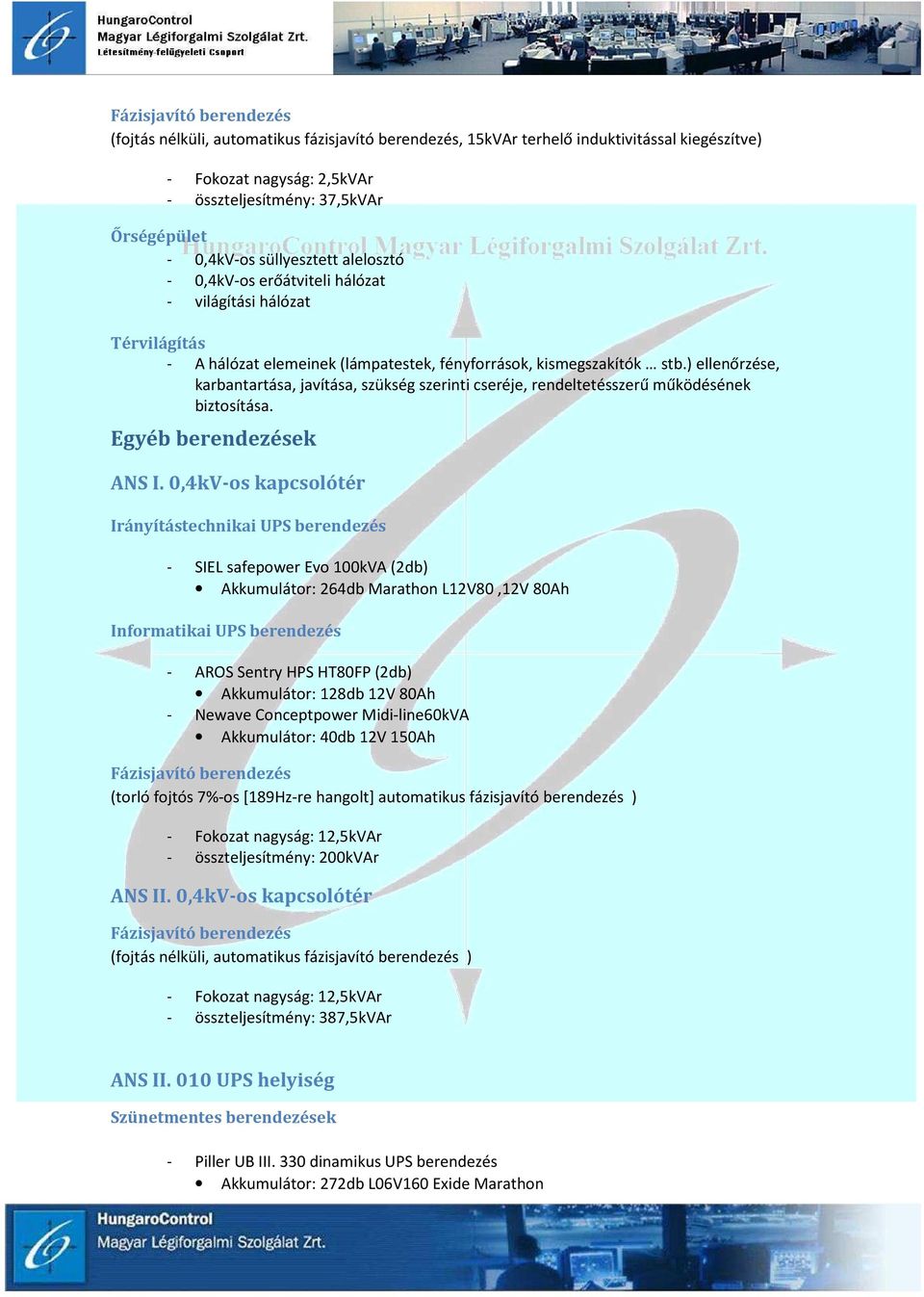

15 Fázisjavító berendezés (fojtás nélküli, automatikus fázisjavító berendezés, 15kVAr terhelő induktivitással kiegészítve) - Fokozat nagyság: 2,5kVAr - összteljesítmény: 37,5kVAr Őrségépület - 0,4kV-os süllyesztett alelosztó - 0,4kV-os erőátviteli hálózat - világítási hálózat Térvilágítás - A hálózat elemeinek (lámpatestek, fényforrások, kismegszakítók stb.) ellenőrzése, karbantartása, javítása, szükség szerinti cseréje, rendeltetésszerű működésének biztosítása. Egyéb berendezések ANS I. 0,4kV-os kapcsolótér Irányítástechnikai UPS berendezés - SIEL safepower Evo 100kVA (2db) Akkumulátor: 264db Marathon L12V80,12V 80Ah Informatikai UPS berendezés - AROS Sentry HPS HT80FP (2db) Akkumulátor: 128db 12V 80Ah - Newave Conceptpower Midi-line60kVA Akkumulátor: 40db 12V 150Ah Fázisjavító berendezés (torló fojtós 7%-os [189Hz-re hangolt] automatikus fázisjavító berendezés ) - Fokozat nagyság: 12,5kVAr - összteljesítmény: 200kVAr ANS II. 0,4kV-os kapcsolótér Fázisjavító berendezés (fojtás nélküli, automatikus fázisjavító berendezés ) - Fokozat nagyság: 12,5kVAr - összteljesítmény: 387,5kVAr ANS II. 010 UPS helyiség Szünetmentes berendezések - Piller UB III. 330 dinamikus UPS berendezés Akkumulátor: 272db L06V160 Exide Marathon

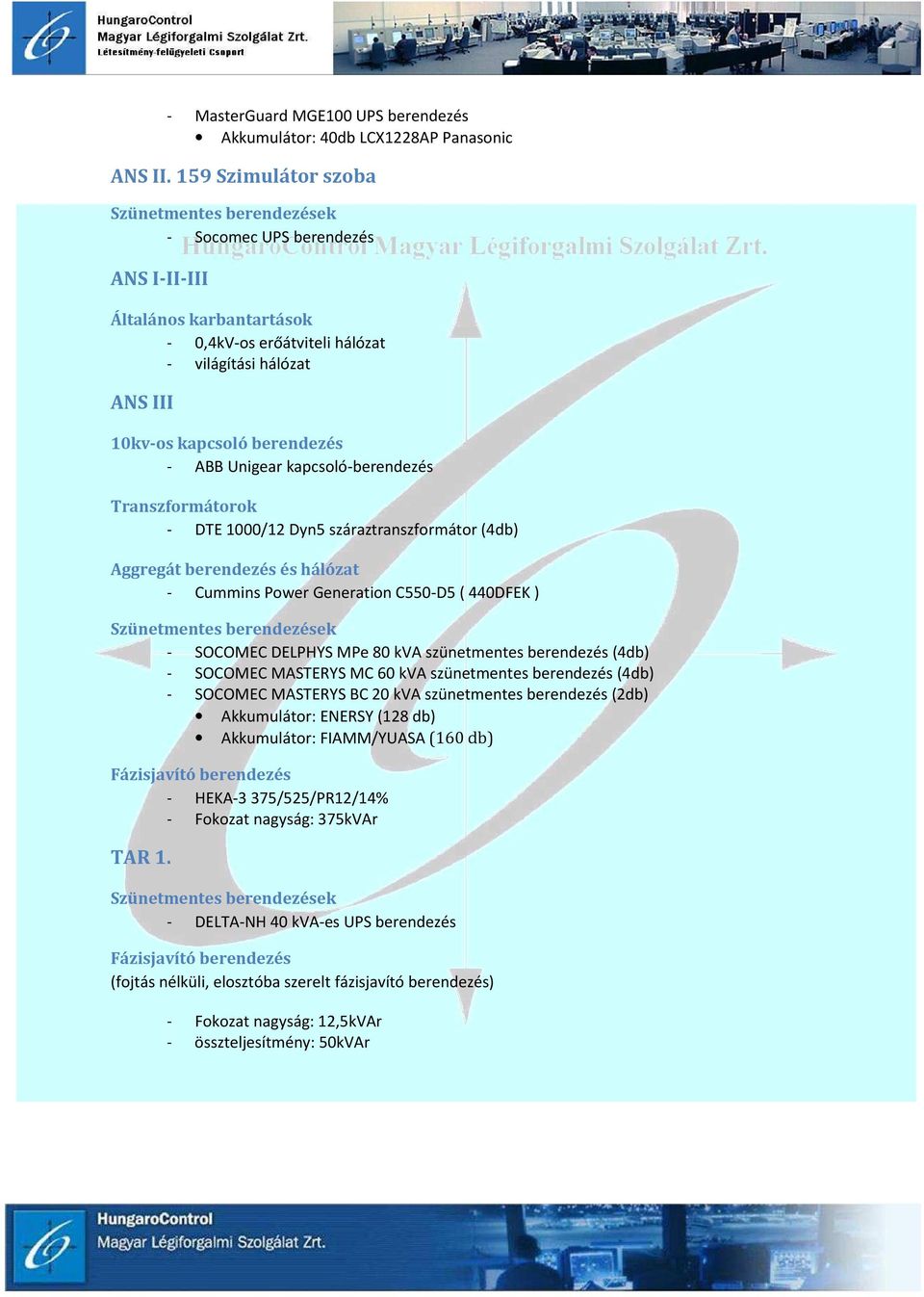

16 - MasterGuard MGE100 UPS berendezés Akkumulátor: 40db LCX1228AP Panasonic ANS II. 159 Szimulátor szoba Szünetmentes berendezések - Socomec UPS berendezés ANS I-II-III Általános karbantartások - 0,4kV-os erőátviteli hálózat - világítási hálózat ANS III 10kv-os kapcsoló berendezés - ABB Unigear kapcsoló-berendezés Transzformátorok - DTE 1000/12 Dyn5 száraztranszformátor (4db) Aggregát berendezés és hálózat - Cummins Power Generation C550-D5 ( 440DFEK ) Szünetmentes berendezések - SOCOMEC DELPHYS MPe 80 kva szünetmentes berendezés (4db) - SOCOMEC MASTERYS MC 60 kva szünetmentes berendezés (4db) - SOCOMEC MASTERYS BC 20 kva szünetmentes berendezés (2db) Akkumulátor: ENERSY (128 db) Akkumulátor: FIAMM/YUASA (160 db) Fázisjavító berendezés - HEKA-3 375/525/PR12/14% - Fokozat nagyság: 375kVAr TAR 1. Szünetmentes berendezések - DELTA-NH 40 kva-es UPS berendezés Fázisjavító berendezés (fojtás nélküli, elosztóba szerelt fázisjavító berendezés) - Fokozat nagyság: 12,5kVAr - összteljesítmény: 50kVAr

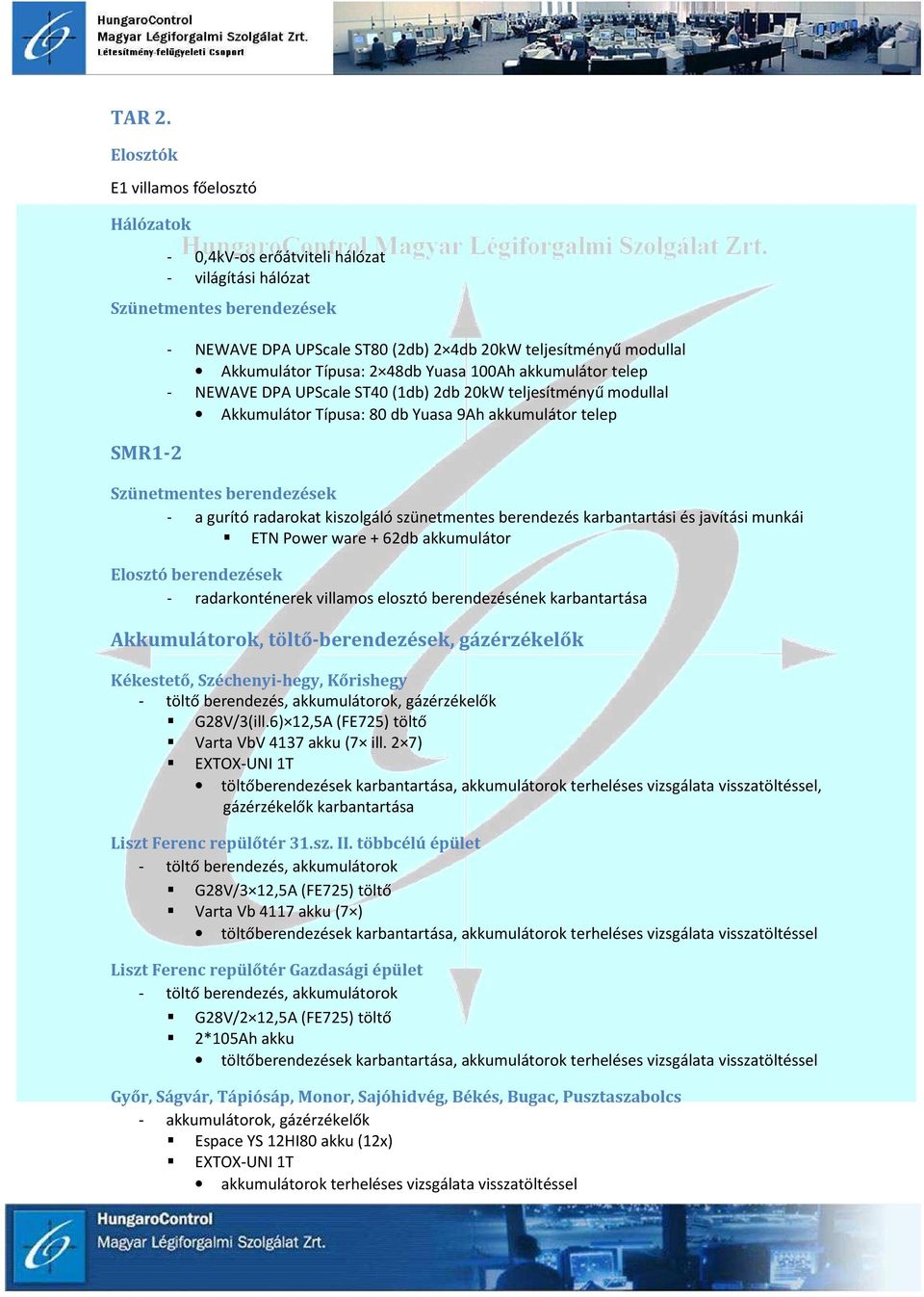

17 TAR 2. Elosztók E1 villamos főelosztó Hálózatok - 0,4kV-os erőátviteli hálózat - világítási hálózat Szünetmentes berendezések SMR1-2 - NEWAVE DPA UPScale ST80 (2db) 2 4db 20kW teljesítményű modullal Akkumulátor Típusa: 2 48db Yuasa 100Ah akkumulátor telep - NEWAVE DPA UPScale ST40 (1db) 2db 20kW teljesítményű modullal Akkumulátor Típusa: 80 db Yuasa 9Ah akkumulátor telep Szünetmentes berendezések - a gurító radarokat kiszolgáló szünetmentes berendezés karbantartási és javítási munkái ETN Power ware + 62db akkumulátor Elosztó berendezések - radarkonténerek villamos elosztó berendezésének karbantartása Akkumulátorok, töltő-berendezések, gázérzékelők Kékestető, Széchenyi-hegy, Kőrishegy - töltő berendezés, akkumulátorok, gázérzékelők G28V/3(ill.6) 12,5A (FE725) töltő Varta VbV 4137 akku (7 ill. 2 7) EXTOX-UNI 1T töltőberendezések karbantartása, akkumulátorok terheléses vizsgálata visszatöltéssel, gázérzékelők karbantartása Liszt Ferenc repülőtér 31.sz. II. többcélú épület - töltő berendezés, akkumulátorok G28V/3 12,5A (FE725) töltő Varta Vb 4117 akku (7 ) töltőberendezések karbantartása, akkumulátorok terheléses vizsgálata visszatöltéssel Liszt Ferenc repülőtér Gazdasági épület - töltő berendezés, akkumulátorok G28V/2 12,5A (FE725) töltő 2*105Ah akku töltőberendezések karbantartása, akkumulátorok terheléses vizsgálata visszatöltéssel Győr, Ságvár, Tápiósáp, Monor, Sajóhidvég, Békés, Bugac, Pusztaszabolcs - akkumulátorok, gázérzékelők Espace YS 12HI80 akku (12x) EXTOX-UNI 1T akkumulátorok terheléses vizsgálata visszatöltéssel

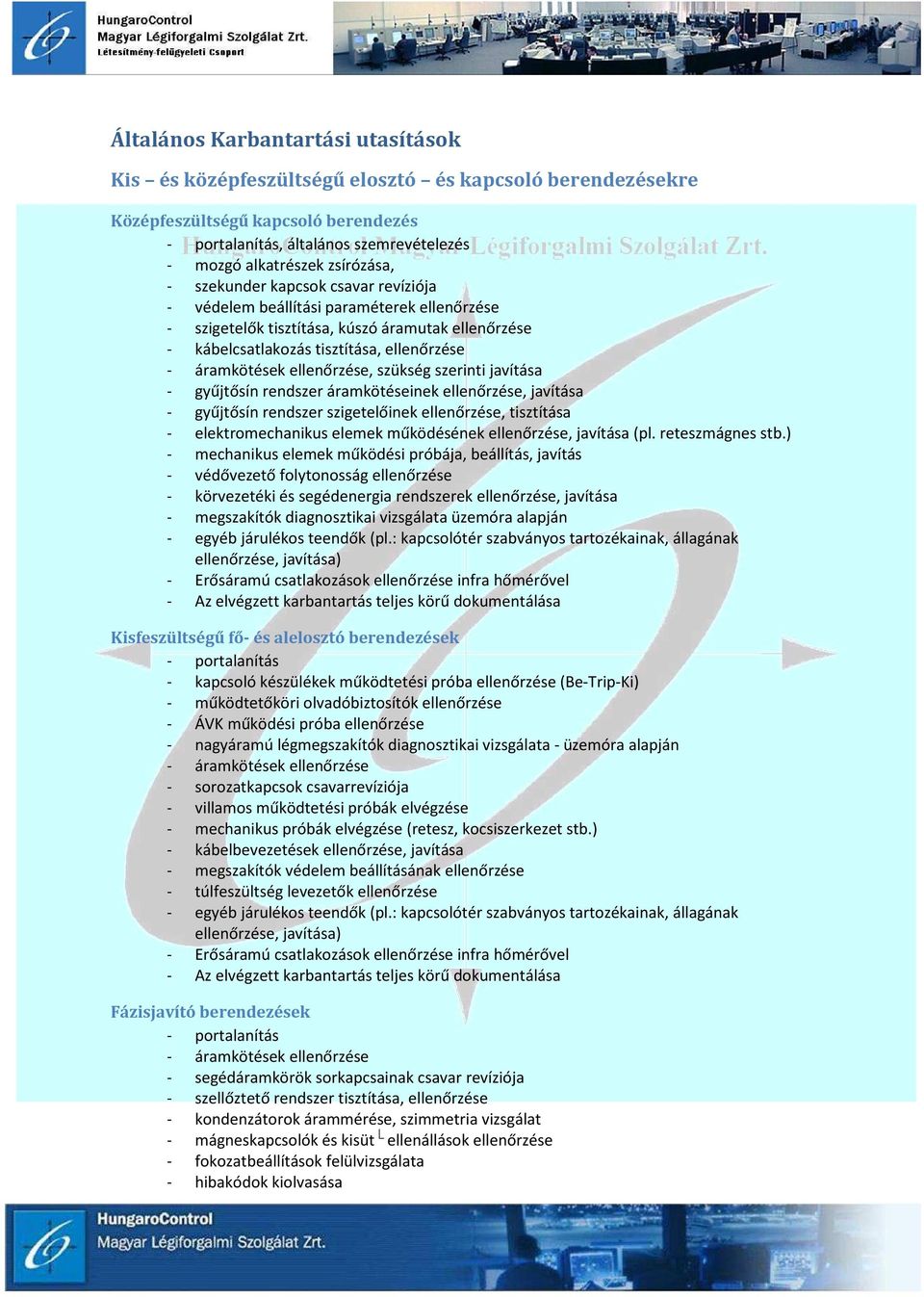

18 Általános Karbantartási utasítások Kis és középfeszültségű elosztó és kapcsoló berendezésekre Középfeszültségű kapcsoló berendezés - portalanítás, általános szemrevételezés - mozgó alkatrészek zsírózása, - szekunder kapcsok csavar revíziója - védelem beállítási paraméterek ellenőrzése - szigetelők tisztítása, kúszó áramutak ellenőrzése - kábelcsatlakozás tisztítása, ellenőrzése - áramkötések ellenőrzése, szükség szerinti javítása - gyűjtősín rendszer áramkötéseinek ellenőrzése, javítása - gyűjtősín rendszer szigetelőinek ellenőrzése, tisztítása - elektromechanikus elemek működésének ellenőrzése, javítása (pl. reteszmágnes stb.) - mechanikus elemek működési próbája, beállítás, javítás - védővezető folytonosság ellenőrzése - körvezetéki és segédenergia rendszerek ellenőrzése, javítása - megszakítók diagnosztikai vizsgálata üzemóra alapján - egyéb járulékos teendők (pl.: kapcsolótér szabványos tartozékainak, állagának ellenőrzése, javítása) - Erősáramú csatlakozások ellenőrzése infra hőmérővel - Az elvégzett karbantartás teljes körű dokumentálása Kisfeszültségű fő- és alelosztó berendezések - portalanítás - kapcsoló készülékek működtetési próba ellenőrzése (Be-Trip-Ki) - működtetőköri olvadóbiztosítók ellenőrzése - ÁVK működési próba ellenőrzése - nagyáramú légmegszakítók diagnosztikai vizsgálata - üzemóra alapján - áramkötések ellenőrzése - sorozatkapcsok csavarrevíziója - villamos működtetési próbák elvégzése - mechanikus próbák elvégzése (retesz, kocsiszerkezet stb.) - kábelbevezetések ellenőrzése, javítása - megszakítók védelem beállításának ellenőrzése - túlfeszültség levezetők ellenőrzése - egyéb járulékos teendők (pl.: kapcsolótér szabványos tartozékainak, állagának ellenőrzése, javítása) - Erősáramú csatlakozások ellenőrzése infra hőmérővel - Az elvégzett karbantartás teljes körű dokumentálása Fázisjavító berendezések - portalanítás - áramkötések ellenőrzése - segédáramkörök sorkapcsainak csavar revíziója - szellőztető rendszer tisztítása, ellenőrzése - kondenzátorok árammérése, szimmetria vizsgálat - mágneskapcsolók és kisüt ellenállások ellenőrzése - fokozatbeállítások felülvizsgálata - hibakódok kiolvasása

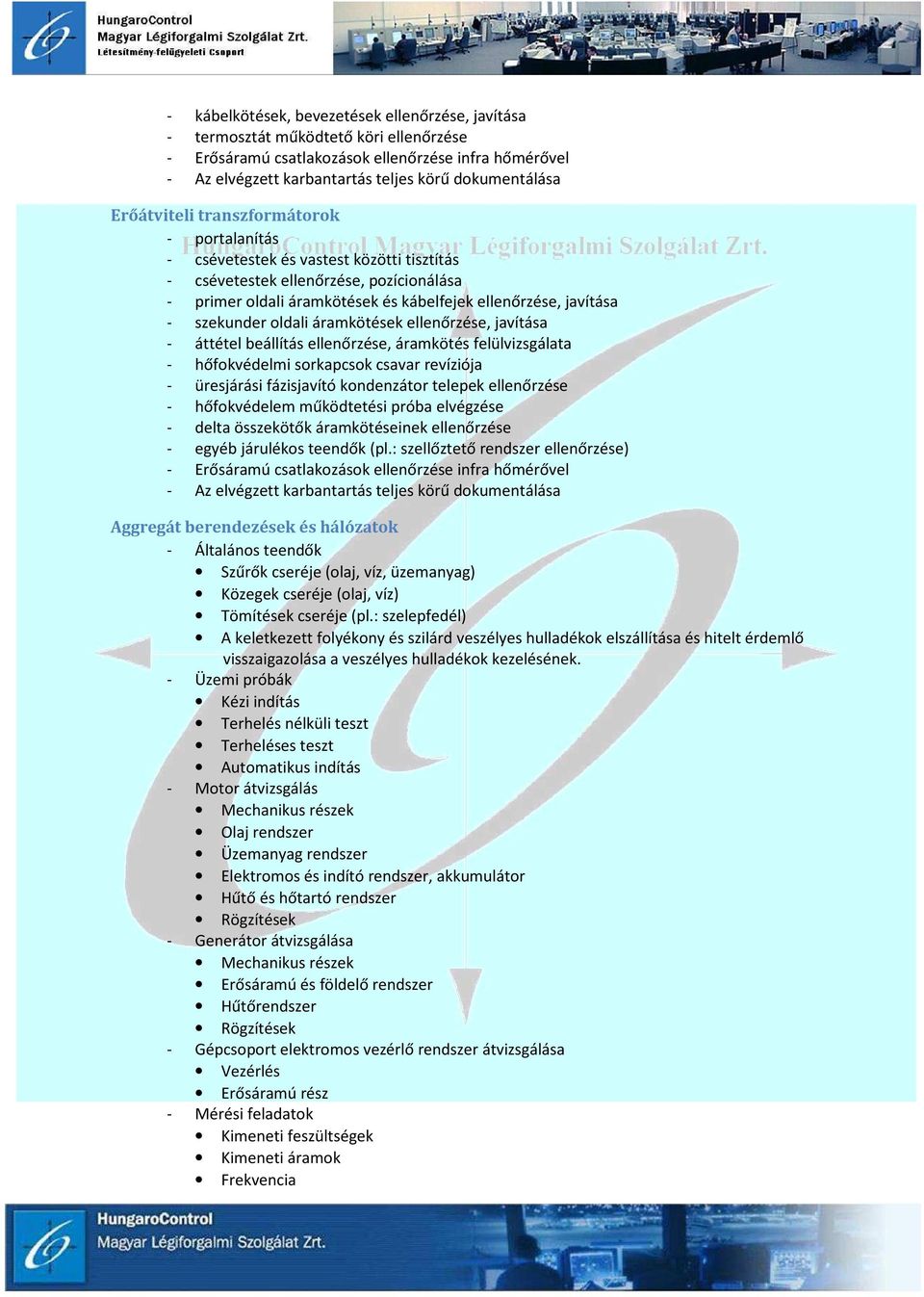

19 - kábelkötések, bevezetések ellenőrzése, javítása - termosztát működtető köri ellenőrzése - Erősáramú csatlakozások ellenőrzése infra hőmérővel - Az elvégzett karbantartás teljes körű dokumentálása Erőátviteli transzformátorok - portalanítás - csévetestek és vastest közötti tisztítás - csévetestek ellenőrzése, pozícionálása - primer oldali áramkötések és kábelfejek ellenőrzése, javítása - szekunder oldali áramkötések ellenőrzése, javítása - áttétel beállítás ellenőrzése, áramkötés felülvizsgálata - hőfokvédelmi sorkapcsok csavar revíziója - üresjárási fázisjavító kondenzátor telepek ellenőrzése - hőfokvédelem működtetési próba elvégzése - delta összekötők áramkötéseinek ellenőrzése - egyéb járulékos teendők (pl.: szellőztető rendszer ellenőrzése) - Erősáramú csatlakozások ellenőrzése infra hőmérővel - Az elvégzett karbantartás teljes körű dokumentálása Aggregát berendezések és hálózatok - Általános teendők Szűrők cseréje (olaj, víz, üzemanyag) Közegek cseréje (olaj, víz) Tömítések cseréje (pl.: szelepfedél) A keletkezett folyékony és szilárd veszélyes hulladékok elszállítása és hitelt érdemlő visszaigazolása a veszélyes hulladékok kezelésének. - Üzemi próbák Kézi indítás Terhelés nélküli teszt Terheléses teszt Automatikus indítás - Motor átvizsgálás Mechanikus részek Olaj rendszer Üzemanyag rendszer Elektromos és indító rendszer, akkumulátor Hűtő és hőtartó rendszer Rögzítések - Generátor átvizsgálása Mechanikus részek Erősáramú és földelő rendszer Hűtőrendszer Rögzítések - Gépcsoport elektromos vezérlő rendszer átvizsgálása Vezérlés Erősáramú rész - Mérési feladatok Kimeneti feszültségek Kimeneti áramok Frekvencia

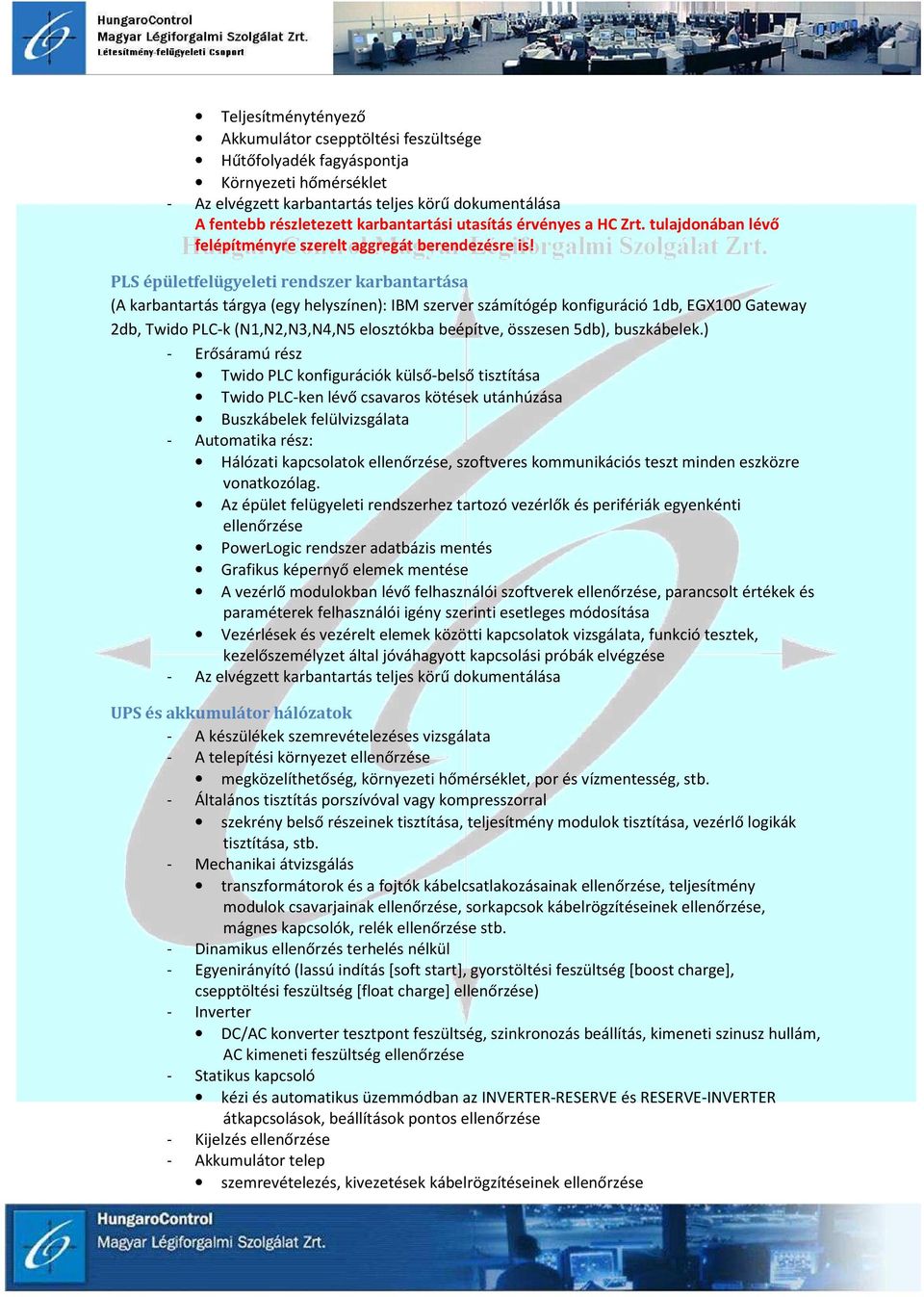

20 Teljesítménytényező Akkumulátor csepptöltési feszültsége Hűtőfolyadék fagyáspontja Környezeti hőmérséklet - Az elvégzett karbantartás teljes körű dokumentálása A fentebb részletezett karbantartási utasítás érvényes a HC Zrt. tulajdonában lévő felépítményre szerelt aggregát berendezésre is! PLS épületfelügyeleti rendszer karbantartása (A karbantartás tárgya (egy helyszínen): IBM szerver számítógép konfiguráció 1db, EGX100 Gateway 2db, Twido PLC-k (N1,N2,N3,N4,N5 elosztókba beépítve, összesen 5db), buszkábelek.) - Erősáramú rész Twido PLC konfigurációk külső-belső tisztítása Twido PLC-ken lévő csavaros kötések utánhúzása Buszkábelek felülvizsgálata - Automatika rész: Hálózati kapcsolatok ellenőrzése, szoftveres kommunikációs teszt minden eszközre vonatkozólag. Az épület felügyeleti rendszerhez tartozó vezérlők és perifériák egyenkénti ellenőrzése PowerLogic rendszer adatbázis mentés Grafikus képernyő elemek mentése A vezérlő modulokban lévő felhasználói szoftverek ellenőrzése, parancsolt értékek és paraméterek felhasználói igény szerinti esetleges módosítása Vezérlések és vezérelt elemek közötti kapcsolatok vizsgálata, funkció tesztek, kezelőszemélyzet által jóváhagyott kapcsolási próbák elvégzése - Az elvégzett karbantartás teljes körű dokumentálása UPS és akkumulátor hálózatok - A készülékek szemrevételezéses vizsgálata - A telepítési környezet ellenőrzése megközelíthetőség, környezeti hőmérséklet, por és vízmentesség, stb. - Általános tisztítás porszívóval vagy kompresszorral szekrény belső részeinek tisztítása, teljesítmény modulok tisztítása, vezérlő logikák tisztítása, stb. - Mechanikai átvizsgálás transzformátorok és a fojtók kábelcsatlakozásainak ellenőrzése, teljesítmény modulok csavarjainak ellenőrzése, sorkapcsok kábelrögzítéseinek ellenőrzése, mágnes kapcsolók, relék ellenőrzése stb. - Dinamikus ellenőrzés terhelés nélkül - Egyenirányító (lassú indítás [soft start], gyorstöltési feszültség [boost charge], csepptöltési feszültség [float charge] ellenőrzése) - Inverter DC/AC konverter tesztpont feszültség, szinkronozás beállítás, kimeneti szinusz hullám, AC kimeneti feszültség ellenőrzése - Statikus kapcsoló kézi és automatikus üzemmódban az INVERTER-RESERVE és RESERVE-INVERTER átkapcsolások, beállítások pontos ellenőrzése - Kijelzés ellenőrzése - Akkumulátor telep szemrevételezés, kivezetések kábelrögzítéseinek ellenőrzése

21 - Dinamikus ellenőrzés terheléssel - Típus terhelések ellenőrzése saját hálózat, műterhelés - A kimeneti szinusz hullám és az AC kimeneti feszültség ellenőrzése - Statikus kapcsoló kézi és automatikus üzemmódban az INVERTER-RESERVE és RESERVE-INVERTER átkapcsolások, beállítások pontos ellenőrzése - Funkcionális tesztek - Erősáramú csatlakozások ellenőrzése infra hőmérővel - Mérési feladatok Bemeneti feszültségek Kimeneti feszültségek Kimeneti áramok Kimeneti teljesítmény Akkumulátor telep csepptöltési összfeszültsége Kisütési végfeszültség Akkumulátor telep kisütő áram Töltőáram Környezeti hőmérséklet Erősáramú csatlakozások ellenőrzése infra hőmérővel - Az elvégzett karbantartás teljes körű dokumentálása Dinamikus UPS A berendezés külső szemrevételezése - működés ellenőrzése normál üzemben működik By-pass üzemben van kikapcsolt állapotban van - környezet nedves poros átlagos tiszta - szellőző nyílások szabadon van eltakarva A berendezés belső szemrevételezése - gép csapágy zaj normál gyenge zaj zajos - belső porosodás poros átlagos tiszta Mérési feladatok: - akkumulátor cellák csepptöltési feszültség eloszlásának mérése (Exide Marathon L06V db) - generátor feszültség mérése, beállítása (fázisvezetők egymás közti és nulla vezető közti mérése) - funkcionális vizsgálatok

22 egyenirányító vizsgálata inverter vizsgálata tirisztoros kapcsoló vizsgálata fázisszabályzó vizsgálata by-pass üzem vizsgálata akkumulátor részkisütés (szoftveres szimulációval) akkumulátor részkisütés (betáplálás lekapcsolással) eredő DC feszültség regisztráció - aktuális adatok, eseménytároló letöltése Mechanikai feladatok: - csapágy zsírozás elvégzése - a berendezés teljes lekapcsolása, belső takarítása, csavarkötések ellenőrzése, kondenzátorok ellenőrzése Hiba szimulációk: (hibajelzés rendben-nem): - indító motor túl hőmérséklet - csapágy hőmérséklet túl hőmérséklet - tekercs túl hőmérséklet - generátor frekvencia eltérés - generátor feszültség eltérés - egyenirányító biztosító hiba - tirisztoros kapcsoló biztosító hiba - Q6 túláram - hálózat (mains 1) hiba - hálózat (mains 2) hiba Programozható relék vizsgálat: - K1, K2, K3, K4, K5, K6 Egyéb - Erősáramú csatlakozások ellenőrzése infra hőmérővel - Az elvégzett karbantartás teljes körű dokumentálása 0,4kV-os erőátviteli hálózat - Az áramköri leágazások és fogyasztók közötti kábelhálózat, valamint a hálózati elemek karbantartása, ellenőrzése, rendeltetésszerű működésének biztosítása. - dugós csatlakozók 1~, 3~, karbantartása cseréje - szünetmentes hálózat a hálózat üzemi paramétereinek és biztonsági elemeinek ellenőrzése, szükség esetén cseréje - Erősáramú csatlakozások ellenőrzése infra hőmérővel - Az elvégzett karbantartás teljes körű dokumentálása Világítási hálózatok - Általános világítás a hálózat üzemi paramétereinek és biztonsági elemeinek ellenőrzése, szükség esetén cseréje kapcsolók, fényforrások karbantartása, cseréje - Vészvilágítási hálózat a hálózat üzemi paramétereinek és biztonsági elemeinek ellenőrzése, szükség esetén cseréje kapcsolók, fényforrások karbantartása, cseréje - Akadályfény világítás

23 a hálózat üzemi paramétereinek és biztonsági elemeinek ellenőrzése, szükség esetén cseréje kapcsolók, fényforrások karbantartása, cseréje - Térvilágítás a hálózat üzemi paramétereinek és biztonsági elemeinek ellenőrzése, szükség esetén cseréje kapcsolók, fényforrások karbantartása, cseréje Karbantartási időközök ANS I-II-III 0,4kV-os elosztók - havi szinten hőkamerás vizsgálatok - helpdesk bejelentések alapján folyamatosan - géptermi és irányítótermi elosztók csak kockázat elemzés után a szakterület engedélyével - negyedévente a karbantartási utasításban leírtak szerint 0,4kV-os erőátviteli hálózat - napi szinten, helpdesk bejelentések alapján Világítási hálózatok - napi szinten, helpdesk bejelentések alapján Fázisjavító berendezések - negyedévente a kezelési és karbantartási utasításnak megfelelően - hibabejelentés esetén Szünetmentes UPS berendezések - negyedévente a kezelési és karbantartási utasításnak megfelelően - hibabejelentés esetén Dinamikus UPS berendezése - negyedévente a kezelési és karbantartási utasításnak megfelelően - hibabejelentés esetén Aggregát berendezések és hálózatok - negyedévente évente az erősáramú karbantartás keretén belüli nagykarbantartás - a berendezés kezelési és karbantartási utasításának megfelelő időközönkénti ellenőrzése - hibabejelentés esetén Középfeszültségű elosztó és kapcsoló berendezések - negyedévente kockázat elemzés után a szakterület által meghatározott időben és engedélyével Vidéki navigációs, rádió- és radar állomások Akkumulátorok, töltő-berendezések, gázérzékelők - negyedévente - hibabejelentés esetén
