1 Az Energia Biztonsága Sirius series on-line UPS kva egy / egy és három / egy fázis kva és kva három / három fázis HELYI HÁLÓZATOK (LAN) SZERVEREK ADATKÖZPONTOK PÉNZKIADÓ AUTOMATÁK TELEKOM BERENDEZÉSEK E-BUSINESS (SZERVERFARMOK, isp/asp/pop) IPARI ALKALMAZÁSOK ELECTRO-MEDICAL BERENDEZÉSEK BIZTONSÁGI BERENDEZÉSEK

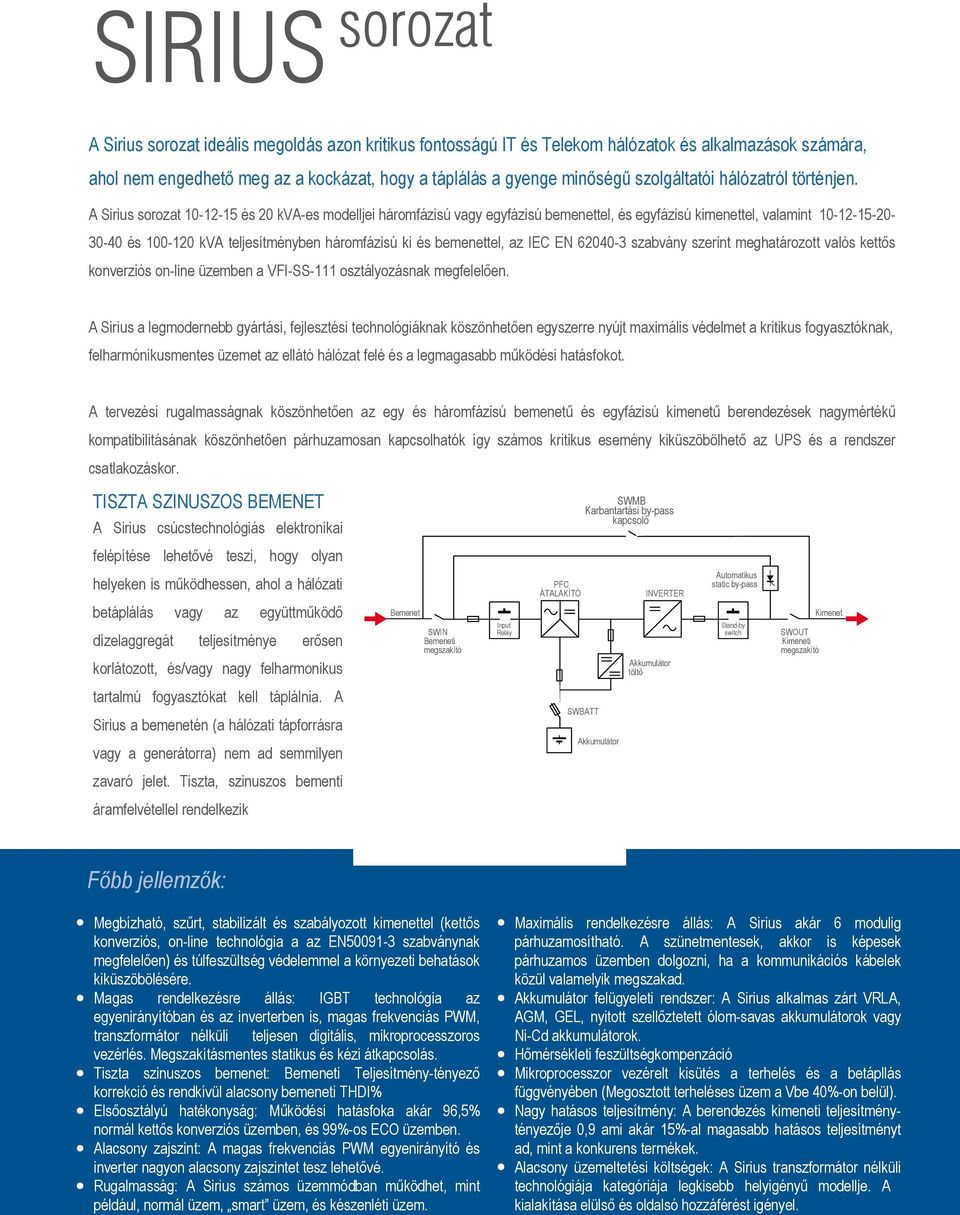

2 SIRIUS sorozat A Sirius sorozat ideális megoldás azon kritikus fontosságú IT és Telekom hálózatok és alkalmazások számára, ahol nem engedhető meg az a kockázat, hogy a táplálás a gyenge minőségű szolgáltatói hálózatról történjen. A Sirius sorozat és 20 kva-es modelljei háromfázisú vagy egyfázisú bemenettel, és egyfázisú kimenettel, valamint és kva teljesítményben háromfázisú ki és bemenettel, az IEC EN szabvány szerint meghatározott valós kettős konverziós on-line üzemben a VFI-SS-111 osztályozásnak megfelelően. A Sirius a legmodernebb gyártási, fejlesztési technológiáknak köszönhetően egyszerre nyújt maximális védelmet a kritikus fogyasztóknak, felharmónikusmentes üzemet az ellátó hálózat felé és a legmagasabb működési hatásfokot. A tervezési rugalmasságnak köszönhetően az egy és háromfázisú bemenetű és egyfázisú kimenetű berendezések nagymértékű kompatibilitásának köszönhetően párhuzamosan kapcsolhatók így számos kritikus esemény kiküszöbölhető az UPS és a rendszer csatlakozáskor. TISZTA SZINUSZOS BEMENET A Sirius csúcstechnológiás elektronikai felépítése lehetővé teszi, hogy olyan helyeken is működhessen, ahol a hálózati betáplálás vagy az együttműködő dízelaggregát teljesítménye erősen korlátozott, és/vagy nagy felharmonikus tartalmú fogyasztókat kell táplálnia. A Sirius a bemenetén (a hálózati tápforrásra vagy a generátorra) nem ad semmilyen zavaró jelet. Tiszta, szinuszos bementi áramfelvétellel rendelkezik Bemenet SWIN Bemeneti megszakító Input Relay PFC ÁTALAKÍTÓ SWMB Karbantartási by-pass kapcsoló SWBATT Akkumulátor INVERTER Akkumulátor töltő Automatikus static by-pass Stand-by switch SWOUT Kimeneti megszakító Kimenet Főbb jellemzők: Megbízható, szűrt, stabilizált és szabályozott kimenettel (kettős konverziós, on-line technológia a az EN szabványnak megfelelően) és túlfeszültség védelemmel a környezeti behatások kiküszöbölésére. Magas rendelkezésre állás: IGBT technológia az egyenirányítóban és az inverterben is, magas frekvenciás PWM, transzformátor nélküli teljesen digitális, mikroprocesszoros vezérlés. Megszakításmentes statikus és kézi átkapcsolás. Tiszta szinuszos bemenet: Bemeneti Teljesítmény-tényező korrekció és rendkívül alacsony bemeneti THDI% Elsőosztályú hatékonyság: Működési hatásfoka akár 96,5% normál kettős konverziós üzemben, és 99%-os ECO üzemben. Alacsony zajszint: A magas frekvenciás PWM egyenirányító és inverter nagyon alacsony zajszintet tesz lehetővé. Rugalmasság: A Sirius számos üzemmódban működhet, mint például, normál üzem, smart üzem, és készenléti üzem. Maximális rendelkezésre állás: A Sirius akár 6 modulig párhuzamosítható. A szünetmentesek, akkor is képesek párhuzamos üzemben dolgozni, ha a kommunikációs kábelek közül valamelyik megszakad. Akkumulátor felügyeleti rendszer: A Sirius alkalmas zárt VRLA, AGM, GEL, nyitott szellőztetett ólom-savas akkumulátorok vagy Ni-Cd akkumulátorok. Hőmérsékleti feszültségkompenzáció Mikroprocesszor vezérelt kisütés a terhelés és a betápllás függvényében (Megosztott terheléses üzem a Vbe 40%-on belül). Nagy hatásos teljesítmény: A berendezés kimeneti teljesítménytényezője 0,9 ami akár 15%-al magasabb hatásos teljesítményt ad, mint a konkurens termékek. Alacsony üzemeltetési költségek: A Sirius transzformátor nélküli technológiája kategóriája legkisebb helyigényű modellje. A kialakítása elülső és oldalsó hozzáférést igényel.

3 hatékonyság % SIRIUS sorozat Energia megtakarítás hatékonysággal A Sirius az energiamegtakarítás bajnoka, köszönhetően 96,5%-os hatásfokának, amely az éves energiafelhasználás tekintetében akár 50% energiamegtakarítást is jelenthet összehasonlítva a hagyományos UPS berendezésekkel (92%). Ez a kivételes hatékonyság három éven belül akár a teljes beruházás megtérülését is jelentheti. SIRIUS 40 kva hagyományos UPS 40 kva % load Energia veszteség 8400 kwh 33,5% Különbség Energia veszteség kwh Energia megtakarítás 4200kWh * alap szolgáltatói szerződés szerint 0,15 /kwh, ami 630 megtakarítás évente. SIRIUS 40 kva 75%-os terhelésnél a hatásfok 96% HAGYOMÁNYOS UPS 40 kva 75%-os terhelésnél a hatásfok 88% Az UPS Kijelzője: Menük 1. Rendszer bekapcsolás (System ON) 2. Rendszer készenlét (System Stand-By) 3. Hőmérséklet (Temperature) 4. Parancsok (Command) 5. Történet (History) 6. Hullámforma (Waveform) 7. Vizsgálat (Diagnostic) 8. Konfiguráció (Configuration)

4 TÁPELLÁTÁS ETHERNET HÁLÓZAT Közvetlen Ethernet Kapcsolat RS232 kapcsolat A PowerShield³ könnyen kezelhető UPS menedzsment felületet biztosít. A szoftver valós idejű információkat nyújt grafikon jellegű és számérték formában is az UPS olyan kritikus adatiról, mint például a bemeneti feszültség, az UPS terhelése és akkumulátorok töltöttsége. Lehetővé teszi az UPS eseményeinek és paramétereinek a közvetlen lekérdezését a riasztások és a hibajelzések helyes értelmezése érdekében. A szoftver beállítás esetén képes a PC-k és a szerverek automatikus és biztonságos leállítására. RS232 Terminál SNMP TRAP Adminisztrátori munkaállomás Weboldal Windows munkaállomás LEKAPCSOLÁS LEKAPCSOLÁS Szerver 1 Szerver 2 TÁMOGATOTT OPERÁCIÓS RENDSZEREK Windows 95-OSR2, 98, Me, NT 4.0, 2000, XP, 2003, 7; Linux; Novell Netware 3.x, 4.x, 5.x, 6; Mac OS X, 9.x; IBm OS/2 Warp és Server; HP OPEN VMS; A széles körben használt UNIX operációs rendszerek, mint: IBM AIX, HP UNIX, SUN Solaris INTEL és SPARC, SCO Unix és UnixWare, Silicon Graphic IRIX, Compaq Tru64 UNIiX és DEC UNIX, BSD UNIX és FreeBSD UNIX, NCR UNIX. FEJLETT KOMMUNIKÁCIÓ A Sirius grafikus kijelzője az UPS mérési jellemzőit, állapotokat, riasztásokat és egyéb információkat nyújt 5 különböző nyelven. Fejlett tőbbplatformos kommunikáció minden operációs rendszerhez és hálózati környezethez: PowerShield3 ingyenes felügyeleti és lekapcsoló szoftver Windows, 2008, Vista, 2003, XP; Mac OS X, Linux, Novell és a népszerű Unix operációs rendszerekhez. RS232 vagy USB soros port 3 csatlakozóhüvely az opciós kommunikációs kártyák beépítéséhez, mint, hálózati vagy, feszültségmentes relé kártya. REPO (Távoli tűzvédelmi lekapcsoló csatlakozó) amellyel az UPS a távoli vészlekapcsoló segítségével teljesen áramtalanítható. Bemenet a külső bypass csatlakoztatásához szükséges segédérintkezőnek. Bemenet a külső forráshoz történő szinkronizáláshoz Távoli grafikus segédkijelző csatlakoztatása. Az SNMP hálózati Kezelő szoftver lehetővé teszi a szünetmentes menedzsmentjét A LAN-on bármely főbb hálózati protokoll -TCP/IP HTTP- és az SNMP csatolókártya segítségével.

5 MŰSZAKI TANÁCSADÁS ÉS SZERVIZ UPService nevű műszaki technikai bázisunk kiváló, és alaposan felkészült mérnökökkel megbízható és naprakész műszaki tanácsokat és értékesítés utáni támogatást nyújt. Az UPService az alábbi szolgáltatásokat nyújtja: Telefonos támogató központ. a UPService szakembereinek közvetlen elérésére. A képzett szakemberek folyamatosan elérhetők tanácsadásárt és segítségért a szünetmentesek telepítésekor, karbantartásakor, vagy hibakereséshez és hibajavításhoz. Azonnali hibajavítás. A rendkívül gyors hibajavítást a berendezésekben található csúcstechnológia és a képzett mérnökeink és helyi szervizközpontunk szakembereinek felkészültsége garantálja. A meghibásodott, vagy elhasználódott alkatrészeket, tesztelt és továbbfejlesztett eredeti alkatrészekkel pótoljuk az UPS biztonsága és rendelkezésre állásának fenntartása és a működési paraméterek megtartása érdekében. Végellenőrzés és üzembe helyezés. A UPService az UPS végellenőrzése és az üzembe helyezése alatt folyamatos helyszíni támogatást és további tréningeket nyújt az üzemeltetőnek történő átadás alkalmával. Az UPService szakemberei támogatást nyújtanak a helyszín megítélésében, is, hogy az alkalmas-e a biztonságos üzemeltetésre. Amennyiben nem, akkor segítenek a leszerelésben és az áttelepítésben. A UPService javasolja hogy szakembereink végezzék el a szünetmenteshez tartozó erősáramú kábelezés végellenőrzését. Karbantartási szerződések köthetők a UPSservice és a helyi szervizközpontok támogatásával a válaszidők és javítás költségek csökkentése érdekében. A szerződések lehetnek a rendszeres ellenőrzéstől az átfogó, alkatrészcserét és munkadíjat is magában foglaló szolgáltatásokig. Az UPService rendszeres műszaki tréningeket szervez az UPS üzemeltetőknek és a telepítéseket végzőknek.

6 SIRIUS sorozat MŰSZAKI JELLEMZŐK Három / egy fázisú modellek SR010M SR012M SR015M SR020M Névleges feszültség Névleges frekvencia Frekvencia tűrés BEMENET Vac három-fázis és nulla / egyfázis 50/60 Hz Hz Teljesítm.-tényező teljes terhelésre 0.99 Áram torzítás THDI 3% Névleges feszültség BYPASS Vac Fázisok száma 1 Feszültség tűrés Névleges frekvencia Frekvencia tűrés V (állítható) 50/60 Hz (állítható) ±5 (állítható) KIMENET Névleges teljesítmény (kva) Hatásos Teljesítmény (kw) Kimeneti teljesítmény-tényező 0.8 Fázisok száma 1 Névleges feszültség (V) Vac (beállítható) Statikus változás ± 1% Dinamikus változás ± 3% Csúcstényező (Ipeak/Irms) 3: 1 Feszültség torzulás Frekvencia 1% lineáris terhelésnél / 3% nemlineáris terhelésnél 50/60 Hz Frekvencia stabilitás akkuüzemben 0.01% Túlterhelés pf 0.8-nál Típus Visszatöltési idő 110% 10 percig, 133% 1 percig, 150% 5 másodpercig AKKUMULÁTOROK VRLA AGM/GEL; Ni-Cd; VIZES 6 h KÖRNYEZETI PARAMÉTEREK Súly, belső akkumulátorokkal (Kg) Méretek (Ma x Sz x Mé) (mm) Kommunikáció Működési hőmérséklet Relatív páratartalom 930 x 320 x 840 / 1320 x 440 x 850 (SRM X verzió) Kettős RS232/C - SNMP Agent - MODBUS - PROFIBUS 0 C / +40 C 90% nem kicsapódó Szín Sötét szürke RAL 7016 Zajszint Védettségi szint Smart üzem hatásfoka Megfelelőségek < 52 dba 1 m-re IP20 98% Gazdaságos üzemmódban Európai előírások: L V 2006/95/CE Alacsony feszültségi előírások EMC 2004/108/EC Elektromágneses kompatibilitási előírás Szabványok: Biztonság IEC EN ; EMC IEC EN C2 IEC szerinti osztályozás (Feszültség és frekvencia független) VFI - SS - 111

7 SIRIUS sorozat MŰSZAKI JELLEMZŐK Három-fázisú modellek Névleges feszültség Névleges frekvencia Frekvencia tűrés Teljesítm.-tényező teljes terhelésre Áram torzítás Névleges feszültség Fázisok száma Feszültség tűrés Névleges frekvencia Frekvencia tűrés Névleges teljesítmény (kva) Hatásos Teljesítmény (kw) Kimeneti teljesítmény-tényező Fázisok száma Névleges feszültség (V) Statikus változás Dinamikus változás Csúcstényező (Ipeak/Irms) Feszültség torzulás Frekvencia Frekvencia stabilitás akkuüzemben Túlterhelés pf 0.8-nál Típus Visszatöltési idő Súly, belső akkumulátorokkal (Kg) Méretek (Ma x Sz x Mé) (mm) Kommunikáció Működési hőmérséklet Relatív páratartalom Szín Zajszint Védettségi szint Smart üzem hatásfoka Megfelelőségek SR010T SR012T SR015T SR020T SR030T SR040T SR100T SR120T BEMENET Vac Három-fázis és nulla 50/60 Hz Hz 0.99 THDI 3% BYPASS Vac három-fázis és nulla 3 + N V (állítható) 50/60 Hz (állítható) ±5 (állítható) KIMENET N Vac (beállítható) ± 1% ± 3% 3: 1 1% lineáris terhelésnél / 3% nemlineáris terhelésnél 50/60 Hz 0.01% 115% korlátlan ideig, 125% 10 percig, 150% 1 percig, 168% 5 másodpercig AKKUMULÁTOROK VRLA AGM/GEL; Ni-Cd; WET TYPE 6 h KÖRNYEZETI PARAMÉTEREK (*) 480 (*) 1320 x 440 x x 750 x 855 Kettős RS232/C - SNMP Agent - MODBUS - PROFIBUS 0 C / +40 C 90% nem kicsapódó Sötét szürke RAL 7016 K < 48 dba 1 m-re < 52 dba 1 m-re < 65 dba 1 m-re IP20 akár 99% Európai előírások: L V 2006/95/CE Alacsony feszültségi előírások EMC 2004/108/EC Elektromágneses kompatibilitási előírás Szabványok: Biztonság IEC EN ; EMC IEC EN C2 IEC szerinti osztályozás (Feszültség és frekvencia független) VFI - SS (*) A súlyok akkumulátorok nélkül

8 A G-Tec Group képviseletei és üzleti partnerei a világ számos országában megtalálhatók A G-Tec Europe Srl. Vicenzában / Olaszország A G-Tec Asia Pacific Ltd. Szingapúrban Magyarországi forgalmazó és szerviz: Green Technology Power Kft Budapest Sas u. 12. Tel Fax info@gtec.hu G-Tec Europe srl Strada Marosticana, 81/ Povolaro (VI), Italia Tel Fax info@gtec-power.eu G-Tec Asia Pacific Pte Ltd 60 Kaki Bukit Place, #02-05, Eunos Techpark II, Singapore Tel Fax info@gtec.com.sg
