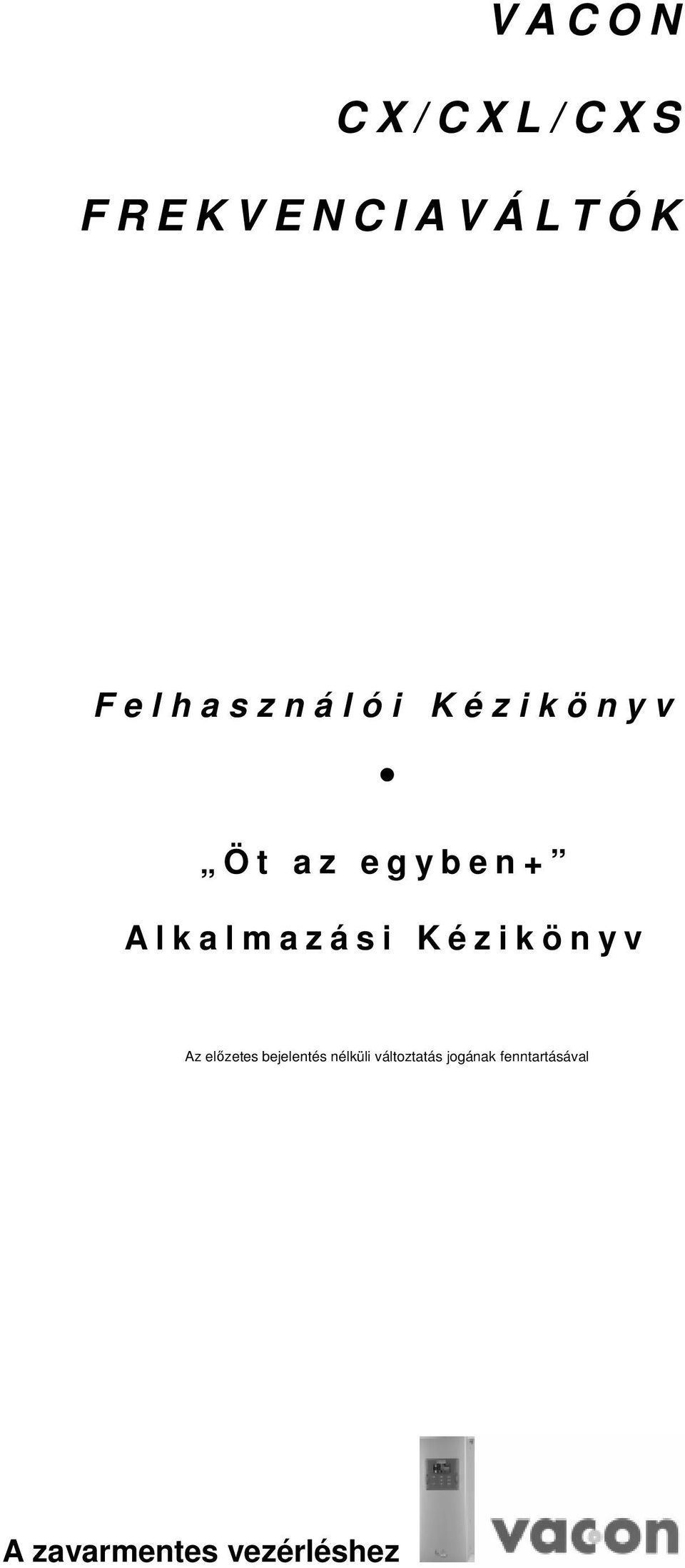

1 V A C O N C X / C X L / C X S F R E K V E N C I A V Á L T Ó K F e l h a s z n á l ó i K é z i k ö n y v Ö t a z e g y b e n + A l k a l m a z á s i K é z i k ö n y v Az elızetes bejelentés nélküli változtatás jogának fenntartásával A zavarmentes vezérléshez

2 Felhasználói Kézikönyv és Öt az egyben + Alkalmazási Kézikönyv Ebben a két kézikönyvben Ön megtalálja a Vacon frekvenciaváltók használatára vonatkozó általános tudnivalókat és az Öt az egyben+ alkalmazások használatához szükséges tájékoztatást. A Vacon CX/CXL/CXS készülékek Felhasználói Kézikönyve biztosítja Ön számára a frekvenciaváltók telepítéséhez, beindításához és üzemeltetéshez szükséges információkat. Javasoljuk, hogy a frekvenciaváltó elsı bekapcsolása elıtt olvassa át ezt a kézikönyvet. Amennyiben Önnek más I/O konfigurációra vagy más üzemi funkciókra van szüksége, nézze át a Felhasználói Kézikönyv 12. fejezetét illetve egy megfelelıbb alkalmazás választásához tanulmányozza az Öt az egyben+ kézikönyven található lehetıségeket. Bármely probléma felmerülése esetén lépjen kapcsolatba helyi disztribútorával. A Vaasa Control Oy nem vonható felelısségre, ha a frekvenciaváltók használata során nem tartják be az elıírásokat.

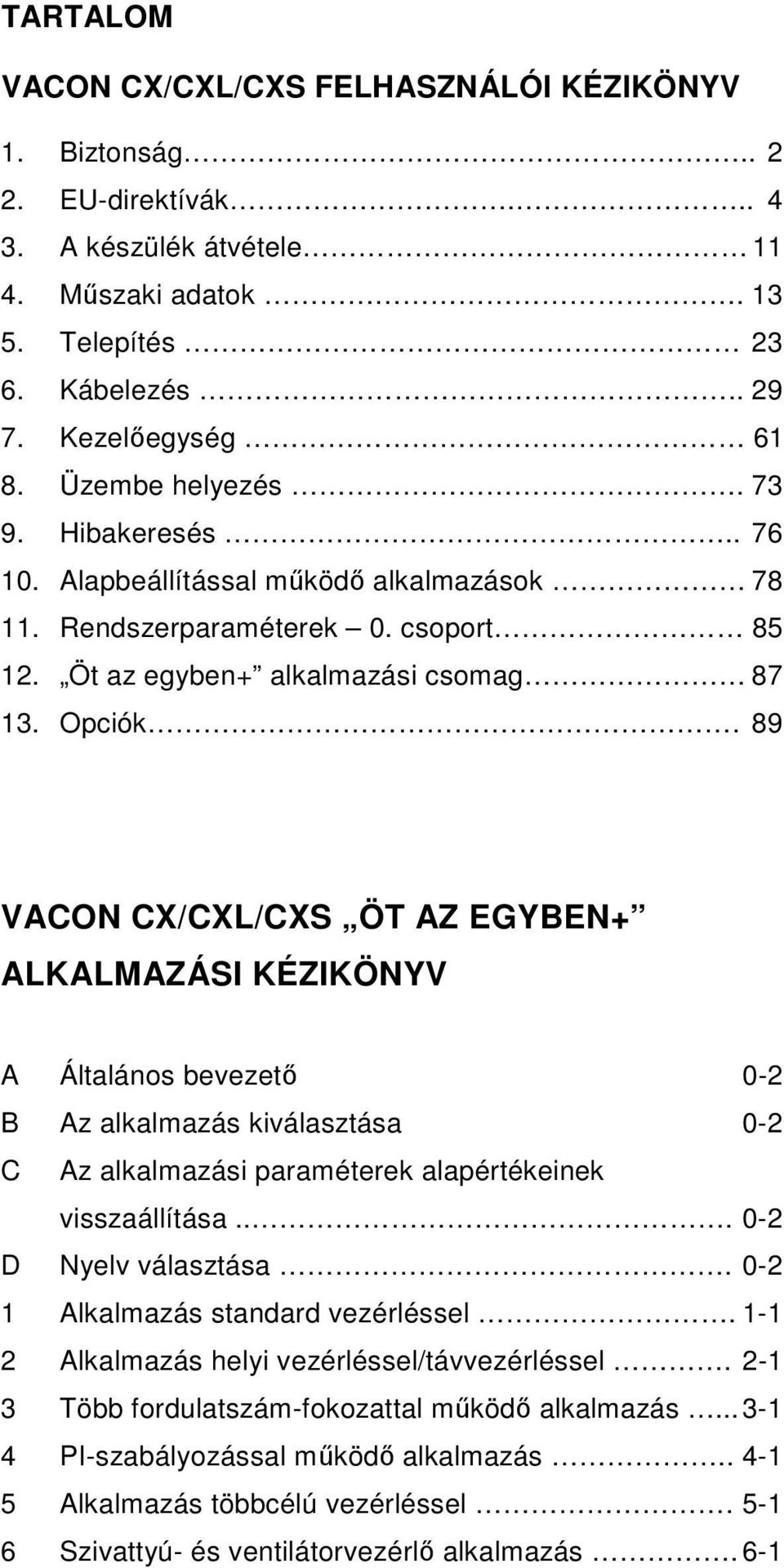

3 TARTALOM VACON CX/CXL/CXS FELHASZNÁLÓI KÉZIKÖNYV 1. Biztonság EU-direktívák A készülék átvétele Mőszaki adatok Telepítés Kábelezés Kezelıegység Üzembe helyezés Hibakeresés Alapbeállítással mőködı alkalmazások Rendszerparaméterek 0. csoport Öt az egyben+ alkalmazási csomag Opciók. 89 VACON CX/CXL/CXS ÖT AZ EGYBEN+ ALKALMAZÁSI KÉZIKÖNYV A Általános bevezetı 0-2 B Az alkalmazás kiválasztása 0-2 C Az alkalmazási paraméterek alapértékeinek visszaállítása D Nyelv választása Alkalmazás standard vezérléssel Alkalmazás helyi vezérléssel/távvezérléssel Több fordulatszám-fokozattal mőködı alkalmazás PI-szabályozással mőködı alkalmazás Alkalmazás többcélú vezérléssel Szivattyú- és ventilátorvezérlı alkalmazás. 6-1

4 A kézikönyv használata Ez a kézikönyv biztosítja Ön számára a frekvenciaváltók telepítéséhez, beindításához és üzemeltetéshez szükséges információkat. Javasoljuk, hogy figyelmesen olvassa el a kézikönyvet. A beindítás gyors útmutatójának legalább az alábbi 10 lépését végre kell hajtani a telepítés és az üzembe helyezés során. Bármilyen probléma felmerülése esetén lépjen kapcsolatba helyi disztribútorával. Gyors útmutató az üzembe helyezéshez 1. Ellenırizze, hogy a szállítás az Ön rendelésének megfelelıen történt-e. 2. Mielıtt bármilyen üzembe helyezési mővelethez hozzáfogna, olvassa el figyelmesen az 1. fejezet biztonsági elıírásait. 3. A mechanikai telepítés elıtt ellenırizze a készülék körüli legkisebb térközöket, valamint az 5.2 fejezet és a 4.3-1a táblázat szerinti környezeti feltételeket. 4. Ellenırizze a motorkábel, a hálózati kábel és hálózati biztosítók méretét, továbbá a kábelcsatlakozásokat. Olvassa el a 6.1.1, és fejezeteket. 5. Kövesse a fejezet telepítési utasításait. 6. A vezérlés kábeleinek méretére és a földelési rendszerre vonatkozó tudnivalókat a 6.2 fejezetben találja meg. Az alapalkalmazás jeleinek konfigurációját a 10.2 fejezet tárgyalja. 7. A kezelıegység használatára vonatkozó tudnivalókat a 7. fejezetben találja meg. 8. Az alapalkalmazás csak 10 paramétert használ a motor adattáblájának névleges értékeit tartalmazó adatokon és a paraméterértékeket, valamint az alkalmazási programcsomagot reteszelı paraméteren kívül. Ezek mindegyike az alapértéken van. A helyes mőködés érdekében ellenırizze a névleges értékeket tartalmazó alábbi adattáblaparamétereket: - a motor névleges feszültsége - a motor névleges frekvenciája - a motor névleges fordulatszáma - a motor névleges árama - tápfeszültség A paramétereket a 10.4 fejezet tárgyalja. 9. Kövesse az üzembe helyezésre vonatkozó utasításokat. Lásd: 8. fejezet. 10. Ezek után a Vacon CX/CXL/CXS készen áll a használatba vételre. Amennyiben Önnek más I/O konfigurációra vagy más üzemi funkciókra van szüksége, nézze át a Felhasználói Kézikönyv 12. fejezetét, illetve egy megfelelıbb alkalmazás választásához tanulmányozza az Öt az egyben+ kézikönyvben található lehetıségeket. A Vaasa Control Oy nem vonható felelısségre, ha a frekvenciaváltók használata során nem tartják be az elıírásokat.

5 Tartalom 1 A Vacon CX/CLX/CSX Felhasználói Kézikönyv tartalomjegyzéke 1 Biztonság Figyelmeztetések Biztonsági elıírások Földelés és földzárlatvédelem A motor futása. 3 2 EU direktíva CE megjelölés EMC direktíva Általános bevezetı Mőszaki feltételek Vacon EMC szintek A gyártó Megfelelési Nyilatkozata. 4 3 A készülékek átvétele A típusmegjelölés kódja Tárolás Karbantartása Garancia Mőszaki jellemzık Általános bevezetı Névleges teljesítmények Specifikáció 21 5 Telepítés Környezeti feltételek Hőtés Beépítés Kábelezés Erısáramú csatlakozások Hálózati kábel Motorkábel A vezérlés kábele Telepítési elıírások Kábeltelepítés az UL elıírások szerint A kábel- és a motorszigetelés ellenırzése A vezérlés csatlakozásai A vezérlés kábelei A galvanikus leválasztás potenciálgátjai A digitális bemenet funkciójának invertálása Kezelıegység Bevezetés A kezelıegység mőködtetése A monitorozás menüje Paraméterek Alapjelmenü A programozható nyomógombok menüje Az aktív hibák menüje Az aktív figyelmeztetések menüje A hibaesemények menüje A kontraszt-menü Motorvezérlés a kezelıegys.-rıl A vezérlés forrásának áthelyezése az I/O sorkapcsokról a kezelıegységre A vezérlés forrásának áthelyezése a kezelıegységrıl az I/O sorkapcsokra 72 8 Üzembe helyezés Biztonsági óvintézkedések A mőködtetés sorrendje Hibakeresés Az alapalkalmazás Általános bevezetı A vezérlés csatlakozásai Vezérlıjel-logika Paraméterek 1. csoport Leírások A motorvédelem funkciói az alapalkalmazásban A motor termikus védelme Figyelmeztetés a motor elakadására Rendszerparaméterek 0. csoport Paramétertáblázat A paraméterek leírása Öt az egyben+ alkalmazási programcsomag Alkalmazásválasztás Standard alkalmazás Alkalmazás helyi vezérléssel/ távvezérléssel Több fordulatszám-fokozattal mőködı alkalmazás PI szabályozással mőködı alk Alkalmazás többcélú vezérléssel Szivattyú- és ventilátorvezérlı alkalmazás Opciók Távvezérlı egység RFI szőrı Dinamikus fékezés I/O-bıvítı kártyák Terepi buszok Grafikus kezelıegység szegmenses kijelzıvel mőködı kezelıegység FCDRIVE Alkatrészek a készülékház ajtajának felszereléséhez IP20-as kábelburkolat az 55-90CX típusokhoz Egyebek.. 90

6 Biztonság 2 1 Biztonság Csak képesített elektromos szakember végezheti az elektromos telepítést 1.1 Figyelmeztetések A belsı alkatrészek és áramköri lapok (a leválasztott I/O sorkapcsok kivételével) hálózati potenciálra kerülnek a Vacon CX/CLX/CSX hálózatra kapcsolásakor. Ez a feszültség igen veszélyes, és érintés esetén halált vagy súlyos sérülést okozhat. Amikor a Vacon CX/CLX/CSX a hálózatra kapcsolódik, az U, V, W motorcsatlakozások és a DC-kör/fékellenállás +,- csatlakozásai még akkor is feszültség alatt vannak, amikor a motor nem forog. A vezérlı I/O el vannak választva a hálózati potenciáltól, a relékimenetek és a többi I/O (ha az X4 átkötı OFF pozícióban van. Lásd: ábra) azonban veszélyes feszültségre csatlakozhatnak még akkor is, ha a táplálás le van kapcsolva a Vacon CX/CLX/CSX-rıl. A Vacon CX/CLX/CSX-nek jelentıs kapacitív szivárgási árama van. Ha a frekvenciaváltó egy gépi berendezés részét képezi, a gépi berendezés gyártója köteles gondoskodni róla, hogy a frekvenciaváltónak legyen fıkapcsolója a gépen (EN ). Csak a Vaasa Control Oy által szállított tartalékalkatrészek használhatók fel. 1.2 Biztonsági elıírások A frekvenciaváltó csak helyhez kötött készülékként telepíthetı. Csatlakoztatások vagy mérések nem végezhetık, ha a Vacon CX/CLX/CSX a hálózatra kapcsolódik. A hálózat lekapcsolása után várja meg, amíg a hőtıventilátor leáll, és a kezelıegységen eltőnnek a kijelzések (ha nem használ kezelıegységet, a készülék burkolatán lévı kijelzıket ellenırizze). Ezután várjon még további 5 percet, mielıtt bármilyen mőveletet végez a csatlakozásokon. A burkolatot ne nyissa meg, amíg ez az idı le nem telik. A készülék egyetlen részén se végezzen a feszültség elviselésének megállapítását célzó teszteléseket. Válassza le a motorkábeleket, mielıtt azokon bármilyen mérést végezne. Ne érintse meg az áramköri lapok integrált áramkörös részeit. A sztatikus feszültség kisülései tönkretehetik az alkatrészeket. A hálózat csatlakoztatása elıtt gyızıdjön meg róla, hogy a Vacon CX/CLX/CSX burkolata le van-e zárva. Gyızıdjön meg róla, hogy a teljesítménytényezıt javító kondenzátor csatlakoztatva van-e a motorkábelre.

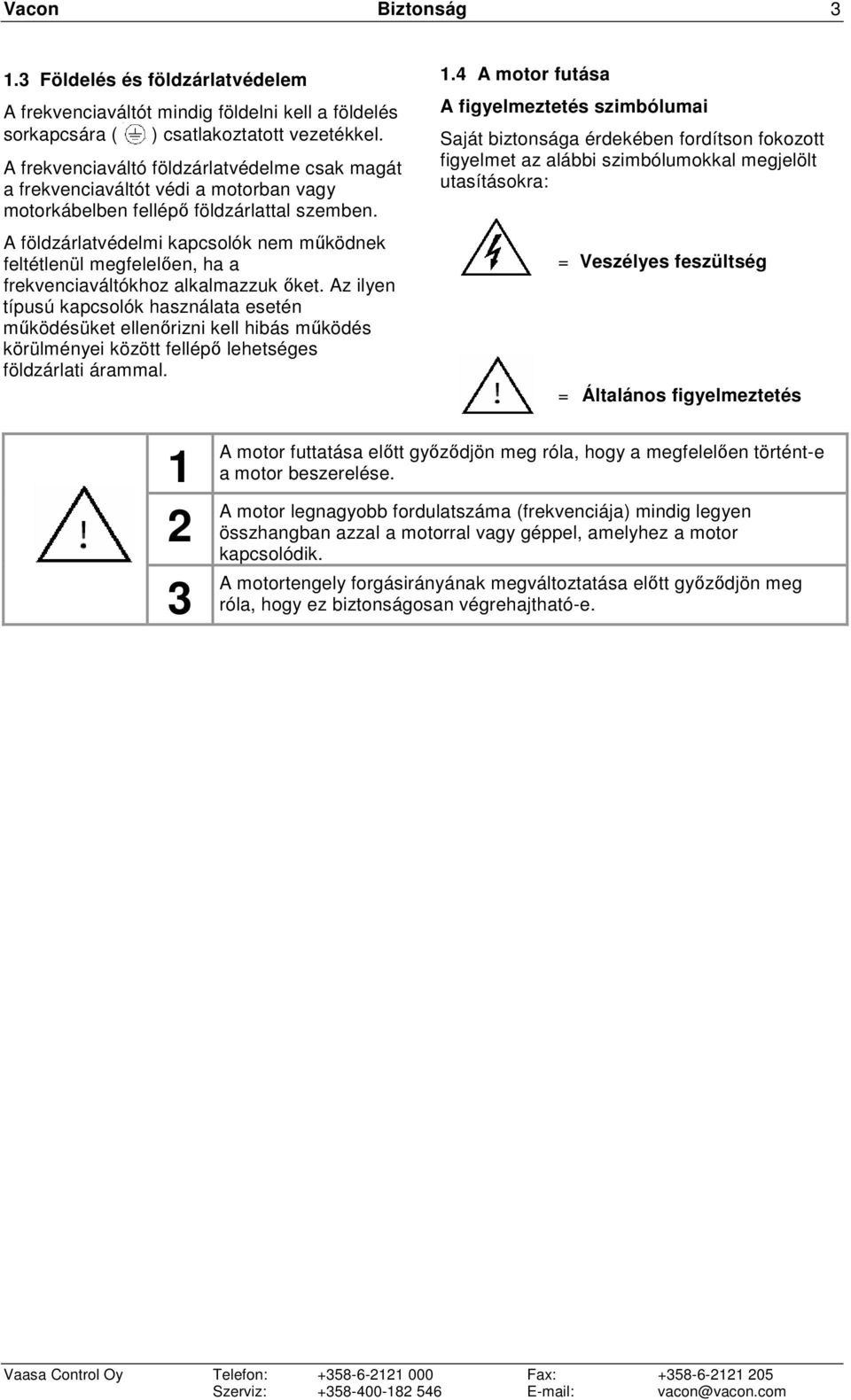

7 Biztonság Földelés és földzárlatvédelem A frekvenciaváltót mindig földelni kell a földelés sorkapcsára ( ) csatlakoztatott vezetékkel. A frekvenciaváltó földzárlatvédelme csak magát a frekvenciaváltót védi a motorban vagy motorkábelben fellépı földzárlattal szemben. A földzárlatvédelmi kapcsolók nem mőködnek feltétlenül megfelelıen, ha a frekvenciaváltókhoz alkalmazzuk ıket. Az ilyen típusú kapcsolók használata esetén mőködésüket ellenırizni kell hibás mőködés körülményei között fellépı lehetséges földzárlati árammal. 1.4 A motor futása A figyelmeztetés szimbólumai Saját biztonsága érdekében fordítson fokozott figyelmet az alábbi szimbólumokkal megjelölt utasításokra: = Veszélyes feszültség = Általános figyelmeztetés A motor futtatása elıtt gyızıdjön meg róla, hogy a megfelelıen történt-e a motor beszerelése. A motor legnagyobb fordulatszáma (frekvenciája) mindig legyen összhangban azzal a motorral vagy géppel, amelyhez a motor kapcsolódik. A motortengely forgásirányának megváltoztatása elıtt gyızıdjön meg róla, hogy ez biztonságosan végrehajtható-e.

8 EU direktíva 4 2 EU direktíva 2.1 CE megjelölés A termék CE megjelölése garantálja a termék szabad mozgását az EU területén. A CE megjelölés azt is garantálja, hogy a terméket a rá vonatkozó különféle elıírásoknak megfelelıen állítják elı. A Vacon CX/CLX/CSX frekvenciaváltók CE címkével ellátott készülékek, mivel megfelelnek a kisfeszültségő direktíva ((Low Voltage Directive = LVD) és az EMC direktíva elıírásainak. A kompetens testület szerepét a FIMKO tölti be. 2.2 EMC direktíva Általános bevezetı Az EMC direktívák átmeneti idıszaka január 1-én lezárult. Ez a direktíva hatókörébe von gyakorlatilag minden elektromos készüléket. A direktíva kimondja, hogy az elektromos készülék nem zavarhatja a környezetet, és a készüléknek védettnek kell lennie a környezetben elıforduló más elektromágneses zavarokkal szemben. A FIMKO (kompetens testület) által ellenırzött és jóváhagyott Konstrukció Nyilvántartás (Technical Construction File = TFC) megállapítja, hogy a Vacon CX/CXL/CXS frekvenciaváltók teljesítik az EMC direktíva elıírásait. A Konstrukció Nyilvántartás az EMC direktívának való megfelelés megállapítására szolgál, minthogy a telepített berendezések valamennyi kombinációjának tesztelésére nincs lehetıség Mőszaki feltételek A tervezési célkitőzés egy olyan konvertertermékcsalád kifejlesztése volt, amely felhasználóbarát és költséghatékony, miközben a vevık igényeit is kielégíti. Az EMC követelményeknek való megfelelés már a tervezés kezdeti stádiumában elıtérbe került EMC szintek Az EMC-re vonatkozó célkitőzések szempontjából a frekvenciaváltók három szintje különböztethetı meg. A termékek mindegyike ugyanazokkal a funkciókkal és ugyanazzal a vezérlıelektronikával a rendelkezik, azonban EMC sajátosságaik eltérnek egymástól az alábbiak szerint: CX N szint Az N szinthez tartozó frekvenciaváltók nem teljesítenek néhány EMC követelményt külön RFI szőrı alkalmazása nélkül. RFI szőrı alkalmazásával a termékek teljesítik az emisszió nehézipari környezetre vonatkozó követelményeit (EN és EN jelő szabványok). CXL, CXS I szint Az I szinthez tartozó frekvenciaváltók teljesítik az emisszió nehézipari környezetre vonatkozó követelményeit (EN és EN jelő szabványok). CXL, CXS C szint Az I szinthez tartozó frekvenciaváltók teljesítik az emisszió kereskedelmi, lakóhelyi és könnyőipari környezetre vonatkozó követelményeit ( ,-2, EN jelő szabványok legszélesebb alkalmazási köre). Valamennyi termék (N, I és C szint) teljesíti az EMC összes védettségi követelményét (EN , -2, EN jelő szabványok). A gyártó Megfelelési Nyilatkozata A következı oldalakon láthatja Ön a gyártó megfelelési nyilatkozatinak másolatát, amelyek tanúsítják a különbözı EMC szintő hajtások direktíváknak való megfelelését. A Vacon CX/CXL/CXS sorozatot a világpiacra szánta. Ami a védettséget illeti a frekvenciaváltók valamennyi típusa a legszigorúbb követelményeknek is megfelel, míg az emissziós szintek megválasztása a felhasználókra marad. Az N kóddal jelölt Vacon CX/CXL/CXS inverterek az Európai Közösségen kívüli régiókban való felhasználáshoz vannak kialakítva, vagy az EU-n belül azokban az országokban használhatók, amelyekben a végfelhasználó személyes kötelezettsége az EMC megfelelés biztosítása.

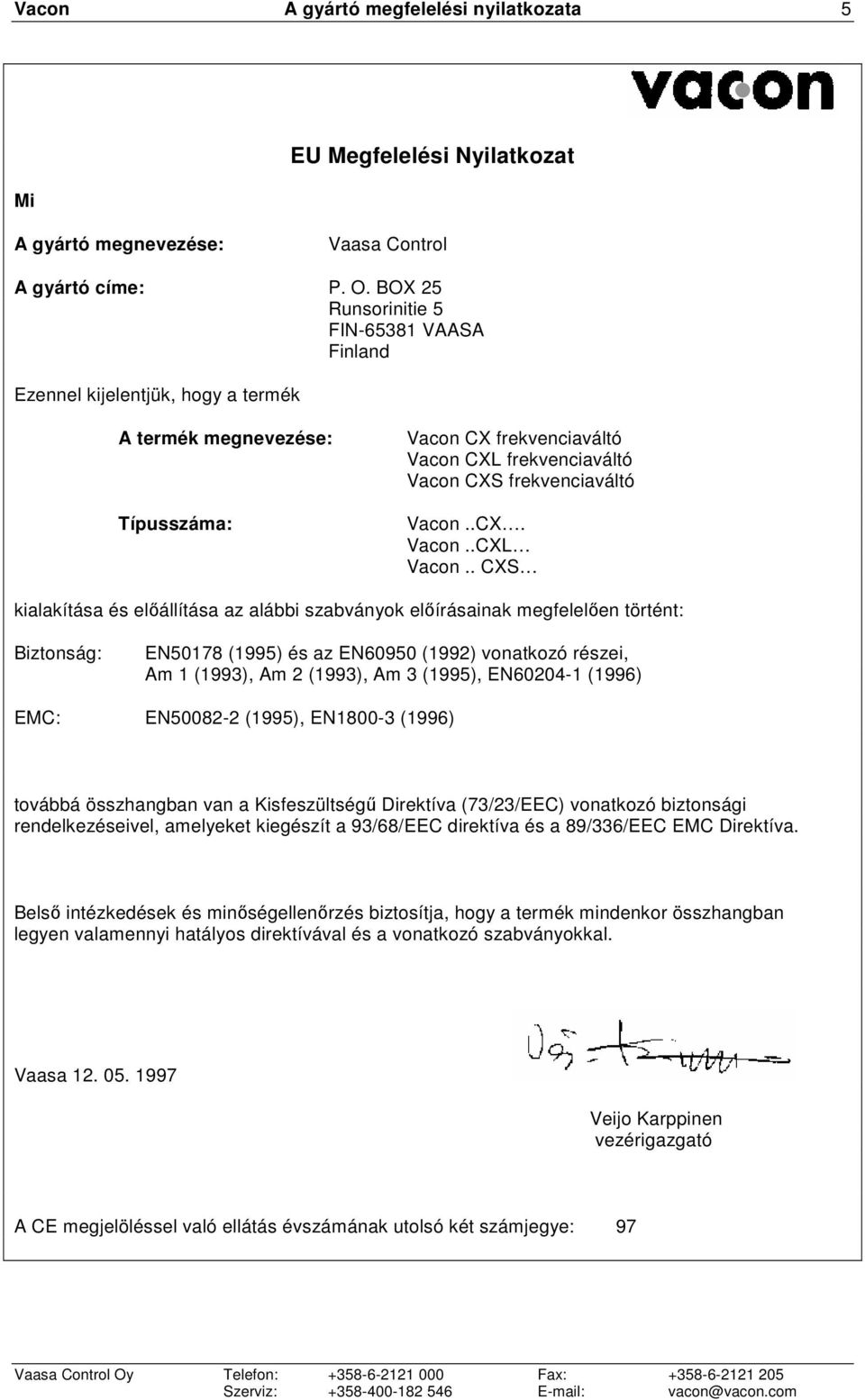

9 A gyártó megfelelési nyilatkozata 5 Mi A gyártó megnevezése: EU Megfelelési Nyilatkozat Vaasa Control A gyártó címe: P. O. BOX 25 Runsorinitie 5 FIN VAASA Finland Ezennel kijelentjük, hogy a termék A termék megnevezése: Típusszáma: Vacon CX frekvenciaváltó Vacon CXL frekvenciaváltó Vacon CXS frekvenciaváltó Vacon..CX. Vacon..CXL Vacon.. CXS kialakítása és elıállítása az alábbi szabványok elıírásainak megfelelıen történt: Biztonság: EN50178 (1995) és az EN60950 (1992) vonatkozó részei, Am 1 (1993), Am 2 (1993), Am 3 (1995), EN (1996) EMC: EN (1995), EN (1996) továbbá összhangban van a Kisfeszültségő Direktíva (73/23/EEC) vonatkozó biztonsági rendelkezéseivel, amelyeket kiegészít a 93/68/EEC direktíva és a 89/336/EEC EMC Direktíva. Belsı intézkedések és minıségellenırzés biztosítja, hogy a termék mindenkor összhangban legyen valamennyi hatályos direktívával és a vonatkozó szabványokkal. Vaasa Veijo Karppinen vezérigazgató A CE megjelöléssel való ellátás évszámának utolsó két számjegye: 97

10 A gyártó megfelelési nyilatkozata 6 Mi A gyártó megnevezése: EU Megfelelési Nyilatkozat Vaasa Control A gyártó címe: P. O. BOX 25 Runsorinitie 5 FIN VAASA Finland Ezennel kijelentjük, hogy a termék A termék megnevezése: Típusszáma: Vacon CX frekvenciaváltó VACON..CX N.+.RFI kialakítása és elıállítása az alábbi szabványok elıírásainak megfelelıen történt: Biztonság: EN50178 (1995) és az EN60950 (1992), Am 1 (1993), Am 2 (1993), Am 3 (1995), EN (1996) vonatkozó részei EMC: EN (1993), EN (1995) EN (1996) Konstrukció Nyilvántartás: Elkészítıje: Vaasa Control Oy Az elkészítı funkciója: Gyártó Dátum: TCF szám: RP00012 Kompetens testület: Megnevezése: FIMKO LTD Címe: P. O. Box 30 (Särkiniementie 3) FIN Helsinki Ország: Finnország továbbá összhangban van a Kisfeszültségő Direktíva (73/23/EEC) vonatkozó biztonsági rendelkezéseivel, amelyeket kiegészít a 93/68/EEC direktíva és a 89/336/EEC EMC Direktíva. Belsı intézkedések és minıségellenırzés biztosítja, hogy a termék mindenkor összhangban legyen valamennyi hatályos direktívával és a vonatkozó szabványokkal. Vaasa Veijo Karppinen vezérigazgató A CE megjelöléssel való ellátás évszámának utolsó két számjegye: 97

11 A gyártó megfelelési nyilatkozata 7 Mi A gyártó megnevezése: EU Megfelelési Nyilatkozat Vaasa Control A gyártó címe: P. O. BOX 25 Runsorinitie 5 FIN VAASA Finland Ezennel kijelentjük, hogy a termék A termék megnevezése: Típusszáma: Vacon CXL frekvenciaváltó VACON..CXL I. kialakítása és elıállítása az alábbi szabványok elıírásainak megfelelıen történt: Biztonság: EN50178 (1995) és az EN60950 (1992), Am 1 (1993), Am 2 (1993), Am 3 (1995), EN (1996) vonatkozó részei EMC: EN (1993), EN (1995) EN (1996) Konstrukció Nyilvántartás: Elkészítıje: Vaasa Control Oy Az elkészítı funkciója: Gyártó Dátum: TCF szám: RP00012 Kompetens testület: Megnevezése: FIMKO LTD Címe: P. O. Box 30 (Särkiniementie 3) FIN Helsinki Ország: Finnország továbbá összhangban van a Kisfeszültségő Direktíva (73/23/EEC) vonatkozó biztonsági rendelkezéseivel, amelyeket kiegészít a 93/68/EEC direktíva és a 89/336/EEC EMC Direktíva. Belsı intézkedések és minıségellenırzés biztosítja, hogy a termék mindenkor összhangban legyen valamennyi hatályos direktívával és a vonatkozó szabványokkal. Vaasa Veijo Karppinen vezérigazgató A CE megjelöléssel való ellátás évszámának utolsó két számjegye: 97

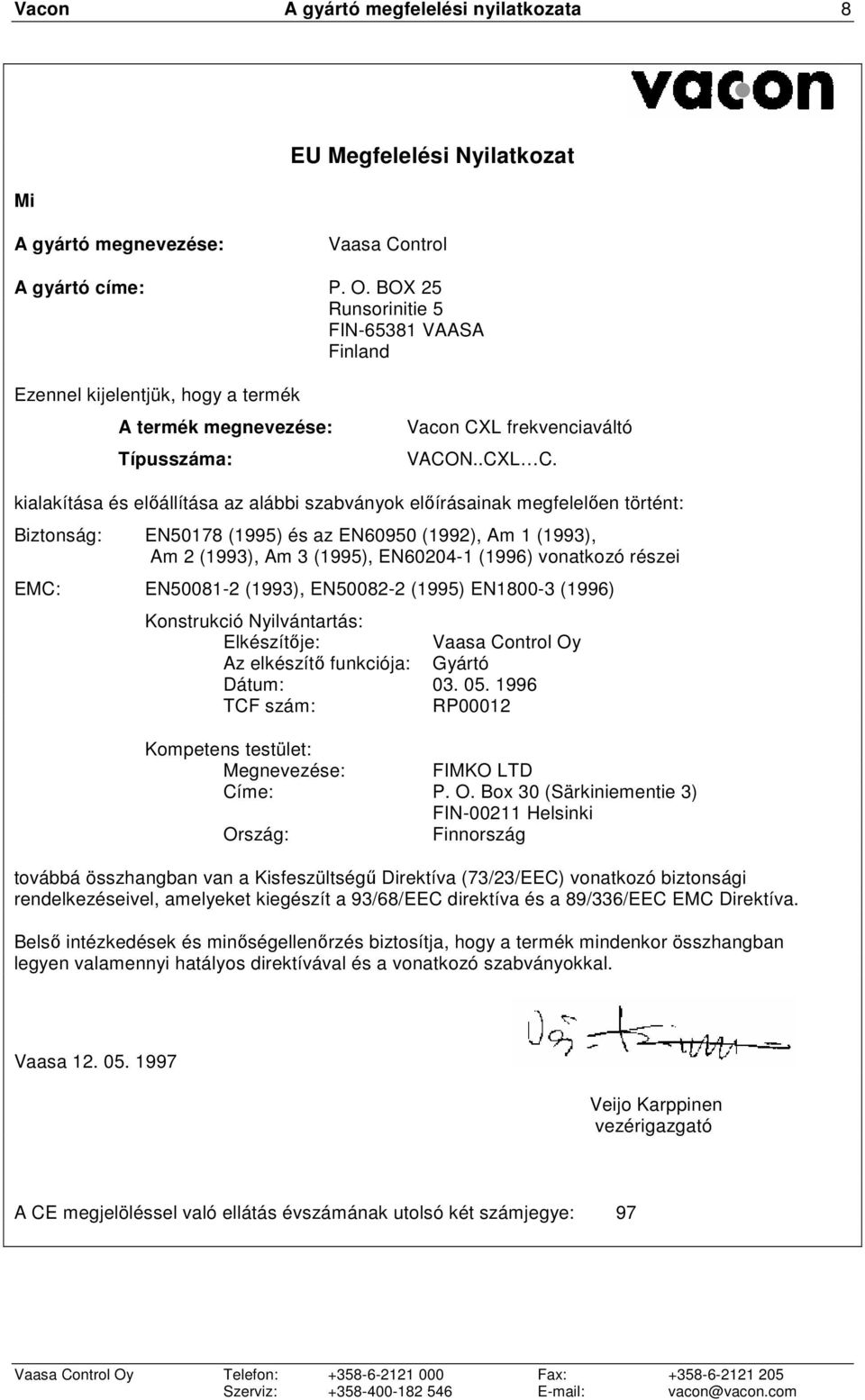

12 A gyártó megfelelési nyilatkozata 8 Mi A gyártó megnevezése: EU Megfelelési Nyilatkozat Vaasa Control A gyártó címe: P. O. BOX 25 Runsorinitie 5 FIN VAASA Finland Ezennel kijelentjük, hogy a termék A termék megnevezése: Típusszáma: Vacon CXL frekvenciaváltó VACON..CXL C. kialakítása és elıállítása az alábbi szabványok elıírásainak megfelelıen történt: Biztonság: EN50178 (1995) és az EN60950 (1992), Am 1 (1993), Am 2 (1993), Am 3 (1995), EN (1996) vonatkozó részei EMC: EN (1993), EN (1995) EN (1996) Konstrukció Nyilvántartás: Elkészítıje: Vaasa Control Oy Az elkészítı funkciója: Gyártó Dátum: TCF szám: RP00012 Kompetens testület: Megnevezése: FIMKO LTD Címe: P. O. Box 30 (Särkiniementie 3) FIN Helsinki Ország: Finnország továbbá összhangban van a Kisfeszültségő Direktíva (73/23/EEC) vonatkozó biztonsági rendelkezéseivel, amelyeket kiegészít a 93/68/EEC direktíva és a 89/336/EEC EMC Direktíva. Belsı intézkedések és minıségellenırzés biztosítja, hogy a termék mindenkor összhangban legyen valamennyi hatályos direktívával és a vonatkozó szabványokkal. Vaasa Veijo Karppinen vezérigazgató A CE megjelöléssel való ellátás évszámának utolsó két számjegye: 97

13 A gyártó megfelelési nyilatkozata 9 Mi A gyártó megnevezése: EU Megfelelési Nyilatkozat Vaasa Control A gyártó címe: P. O. BOX 25 Runsorinitie 5 FIN VAASA Finland Ezennel kijelentjük, hogy a termék A termék megnevezése: Típusszáma: Vacon CXS frekvenciaváltó VACON..CXS I. kialakítása és elıállítása az alábbi szabványok elıírásainak megfelelıen történt: Biztonság: EN50178 (1995) és az EN60950 (1992), Am 1 (1993), Am 2 (1993), Am 3 (1995), EN (1996) vonatkozó részei EMC: EN (1993), EN (1995) EN (1996) Konstrukció Nyilvántartás: Elkészítıje: Vaasa Control Oy Az elkészítı funkciója: Gyártó Dátum: TCF szám: RP00012 Kompetens testület: Megnevezése: FIMKO LTD Címe: P. O. Box 30 (Särkiniementie 3) FIN Helsinki Ország: Finnország továbbá összhangban van a Kisfeszültségő Direktíva (73/23/EEC) vonatkozó biztonsági rendelkezéseivel, amelyeket kiegészít a 93/68/EEC direktíva és a 89/336/EEC EMC Direktíva. Belsı intézkedések és minıségellenırzés biztosítja, hogy a termék mindenkor összhangban legyen valamennyi hatályos direktívával és a vonatkozó szabványokkal. Vaasa Veijo Karppinen vezérigazgató A CE megjelöléssel való ellátás évszámának utolsó két számjegye: 97

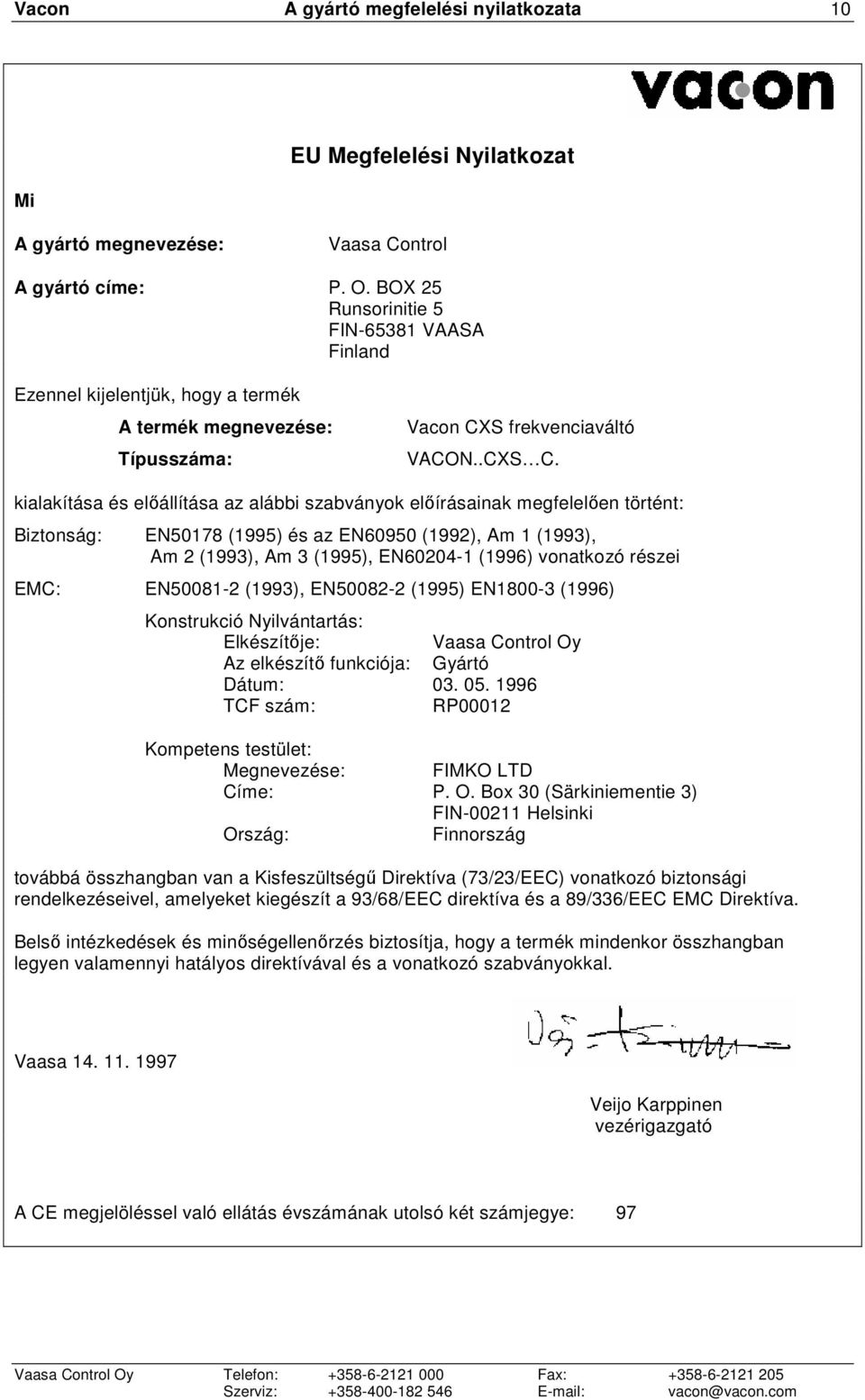

14 A gyártó megfelelési nyilatkozata 10 Mi A gyártó megnevezése: EU Megfelelési Nyilatkozat Vaasa Control A gyártó címe: P. O. BOX 25 Runsorinitie 5 FIN VAASA Finland Ezennel kijelentjük, hogy a termék A termék megnevezése: Típusszáma: Vacon CXS frekvenciaváltó VACON..CXS C. kialakítása és elıállítása az alábbi szabványok elıírásainak megfelelıen történt: Biztonság: EN50178 (1995) és az EN60950 (1992), Am 1 (1993), Am 2 (1993), Am 3 (1995), EN (1996) vonatkozó részei EMC: EN (1993), EN (1995) EN (1996) Konstrukció Nyilvántartás: Elkészítıje: Vaasa Control Oy Az elkészítı funkciója: Gyártó Dátum: TCF szám: RP00012 Kompetens testület: Megnevezése: FIMKO LTD Címe: P. O. Box 30 (Särkiniementie 3) FIN Helsinki Ország: Finnország továbbá összhangban van a Kisfeszültségő Direktíva (73/23/EEC) vonatkozó biztonsági rendelkezéseivel, amelyeket kiegészít a 93/68/EEC direktíva és a 89/336/EEC EMC Direktíva. Belsı intézkedések és minıségellenırzés biztosítja, hogy a termék mindenkor összhangban legyen valamennyi hatályos direktívával és a vonatkozó szabványokkal. Vaasa Veijo Karppinen vezérigazgató A CE megjelöléssel való ellátás évszámának utolsó két számjegye: 97

15 A készülék átvétele 11 3 A készülékek átvétele A Vacon CX/CXL/CXS frekvenciaváltókat kiszállítás elıtt alapos gyári tesztelésnek vetik alá. Kicsomagolás után ellenırizze, hogy a készüléken nem látszik-e sérülés, és hiánytalan-e a küldemény (lásd: típusmegjelölési kód a 3 1 ábrán) Sérülés észlelése esetén vegye fel a kapcsolatot a biztosítóval, vagy a szállítóval. Ha a szállítmány nem felel meg az Ön megrendelésének, vegye fel a kapcsolatot közvetlenül a szállítóval. Figyelmeztetés! Ne dobja ki az exportcsomagolást. A kartondobozra nyomtatott sablon felhasználható a falra szerelt Vacon CX/CXL/CXS rögzítési pontjainak megjelölésére. 3.1 A típusmegjelölés kódja VACON (CA) 2.2 CX 4 G 2 N 1 (AA) VACON Vaasa Control Oy Szoftverváltozat (CA az alapértelmezett szoftver) A készülék névleges teljesítménye (állandó nyomaték)* Terméksor, CX, CLX, CSX Névleges hálózati feszültség 2 = 230 V, 4 = 400 V, 5 = 500 V, 6 = 690 V (3 fázis) Kezelıegység-opció: A = 7 szegmenses LED kijelzı B = grafikus (LCD) kijelzı C = helyi kezelıegység nélkül D = speciális, kapcsolók, potenciométerek, stb. G = alfa-numerikus kijelzı A készülékház besorolása: 0 = IP00, 2 = IP20, 5 = IP54 (NEMA 12/12K) 7 = IP21 (NEMA 1), 9 = speciális (IP54 és IP21 csak a CXL sorozatban) Emissziós szint: N = teljesíti az EN , -2 és az EN jelő szabványok elıírásait I = teljesíti az EN , ENEN , -2 és az EN jelő szabványok elıírásait C = teljesíti az EN5008-1, -2, ENEN , -2 és az EN jelő szabványok elıírásait Belsı fékchopper opció: 0 = nincs fékchopper 1 = van beépített fékchopper Speciális hardver-opció (ha igény van rá), a szabványos változatokban ez a jel nem szerepel * a szivattyú- és ventilátor-alkalmazásokban (változó nyomaték) a készülék névleges teljesítménye egy mérettel nagyobb (lásd: és táblázat). 3 1 ábra A típusmegjelölés kódja

16 A készülék átvétele Tárolás Ha a készüléket üzembe helyezés elıtt tárolni kell, ellenırizze, hogy elfogadhatók-e a tárolás feltételei (megengedett hımérséklet 40 Ctól + 60 C-ig, relatív páratartalom <95 % lecsapódás nélkül). 3.3 Karbantartás Normál viszonyok között a Vacon CX/CXL/CXS frekvenciaváltó nem igényel karbantartást. Ajánlatos azonban szükség esetén a hőtıbordát sőrített levegıvel megtisztítani. 3.4 Garancia A garancia a gyártási hibákra terjed ki. A gyártó nem visel felelısséget a szállítás vagy a kicsomagolás során keletkezett károkért. A gyártó semmilyen esetben és semmi körülmények között nem felelıs azokért a károkért vagy hibákért, amelyek a rossz kezelés, helytelen alkalmazás, nem megfelelı telepítés, abnormális hımérsékleti viszonyok, port vagy korrozív anyagokat tartalmazó környezet miatt, illetve a névleges értékek tartományán kívüli mőködtetés vagy tárolás következtében keletkeznek. A gyártó sohasem felelıs a fentiek következtében elszenvedett károkért. A gyártó által nyújtott garancia idıtartama 18 hónap a gyárból való kiszállítástól, vagy 12 hónap az üzembe helyezéstıl számítva, attól függıen, hogy melyik telik le elıbb (Általános Feltételek NL92/Orgalime S92). A helyi disztribútorok vállalhatnak más garanciaidıt, amely szerepel a szállítási megállapodásban és feltételekben, valamint a garanciára vonatkozó kikötések között. Ha bármilyen kétsége merülne fel a garanciával kapcsolatban, forduljon disztribútorához.

17 Mőszaki adatok 13 4 Mőszaki adatok 4.1 Általános bevezetı A 4 1 ábrán látható a CX/CXL/CXS frekvenciaváltó blokkvázlata. A háromfázisú AC fojtó a DC-köri kondenzátorral LC szőrıt képez, amely a diódahíddal együtt elıállítja a DC feszültséget az IGBT inverterhíd blokkja számára. Az AC fojtó lesimítja a nagyfrekvenciás zavarokat, amelyeket a hálózat a frekvenciaváltóba és a frekvenciaváltó a hálózatba táplál, továbbá javítja a frekvenciaváltó bemenıáramának hullámformáját. Az IGBT híd állítja elı a motor számára a szimmetrikus háromfázisú PWM modulált váltófeszültséget. A táplálásból kivett teljesítmény csaknem maradéktalanul hasznos teljesítmény. A Motor- és alkalmazásvezérlı blokk mőködését mikroprocesszoros szoftver irányítja. A mikroprocesszor vezérli a motort a mért jelek, a beállított paraméterértékek és a Vezérlı I/O blokk, valamint a Kezelıegység utasításainak megfelelıen. A Motor- és alkalmazásvezérlı blokk utasításokat ad a Motorvezérlı ASIC számára, amely kiszámítja az IGBT-kapcsolás pozícióit. A Gate-meghajtók erısítik ezeket a jeleket az IGBT inverterhíd meghajtásához. A kezelıegység a felhasználó és a frekvenciaváltó közötti kapcsolattartás eszköze. Az egység felhasználható paraméterértékek beállítására, állapotadatok kiolvasására és vezérlıutasítások kiadására. A kezelıegység a készülékbıl kivehetı, és kábelen keresztül külsı egységként csatlakoztatható a frekvenciaváltóhoz. A kezelıegység kábelének felhasználásával személyi számítógép csatlakoztatható a frekvenciaváltóhoz. A Vezérlı I/O blokk el van választva a hálózattól, a földre 1 MΩ-os ellenálláson és 4,7 nf-os kondenzátoron keresztül csatlakozik. Szükség esetén a Vezérlı I/O blokk ellenállás nélkül is földelhetı, ha a vezérlıkártya X4-es átkötıjének (GND ON/OFF) pozícióját megváltoztatjuk. Az alapkivitelő vezérlıinterfész és a paraméterek alapbeállítása (alapalkalmazás) megkönnyíti a frekvenciaváltó mőködtetését. Ha nagyobb mozgásteret biztosító interfészre van szükség, egyetlen paraméterrel kiválasztható valamelyik opciós alkalmazás az "Öt az egyben+" alkalmazási programcsomagból. Ezeket a lehetıségeket az alkalmazási programcsomag kézikönyvében ismertetjük részletesen. A készülékbe beépíthetı egy Fékchopper opció; I/O bıvítı kártyák használatára szintén van lehetıség. A bemeneti és kimeneti EMC szőrık nem képezik a frekvenciaváltó funkcionális elemeit, alkalmazásukra az EMC direktívának való megfeleléshez van szükség. Fékellenállás (ha a fékchopper opció telepítve van) Hálózat L1 L2 L3 Bemeneti EMC szőrı AC fojtó Egyenirányító Fékchopper opció** IGBT inverter Áramérzéklık Kimeneti EMC szürı* Motor U V W Vent. Tápegység Mérések PE Kezelıegység Gatemeghajtók RS232 Motorés alkalm.- vezérlés Motorvezérlı ASIC * CXL/CXS modell ** A CXS modell standard eleme Galvanikus leválasztás Vezérlı I/O Opciós kártya K4_1 4 1 ábra A Vacon CX/CXL/CXS blokkvázlat

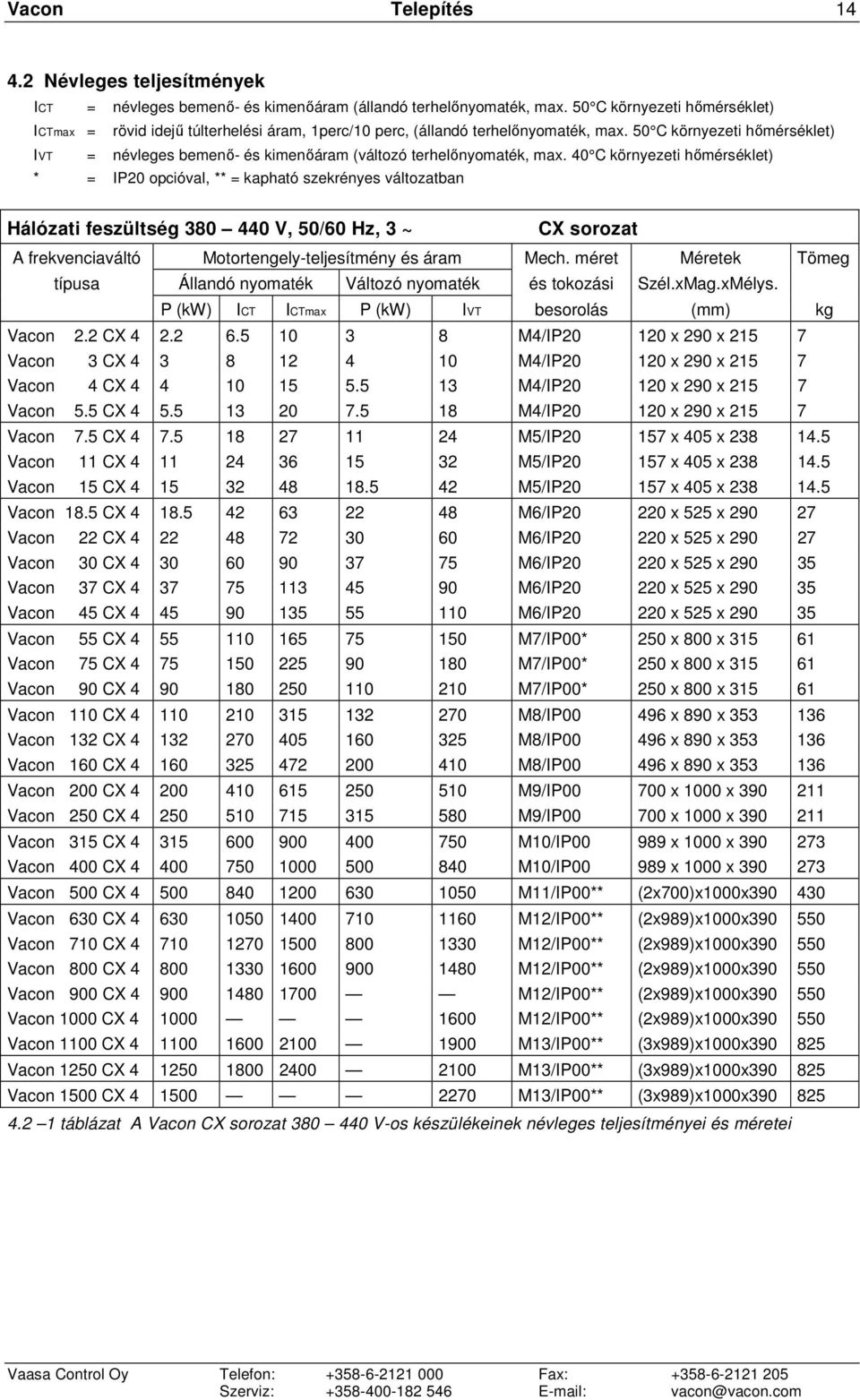

18 Telepítés Névleges teljesítmények ICT = névleges bemenı- és kimenıáram (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) ICTmax = rövid idejő túlterhelési áram, 1perc/10 perc, (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) IVT = névleges bemenı- és kimenıáram (változó terhelınyomaték, max. 40 C környezeti hımérséklet) * = IP20 opcióval, ** = kapható szekrényes változatban Hálózati feszültség V, 50/60 Hz, 3 ~ CX sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Változó nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 2.2 CX M4/IP x 290 x Vacon 3 CX M4/IP x 290 x Vacon 4 CX M4/IP x 290 x Vacon 5.5 CX M4/IP x 290 x Vacon 7.5 CX M5/IP x 405 x Vacon 11 CX M5/IP x 405 x Vacon 15 CX M5/IP x 405 x Vacon 18.5 CX M6/IP x 525 x Vacon 22 CX M6/IP x 525 x Vacon 30 CX M6/IP x 525 x Vacon 37 CX M6/IP x 525 x Vacon 45 CX M6/IP x 525 x Vacon 55 CX M7/IP00* 250 x 800 x Vacon 75 CX M7/IP00* 250 x 800 x Vacon 90 CX M7/IP00* 250 x 800 x Vacon 110 CX M8/IP x 890 x Vacon 132 CX M8/IP x 890 x Vacon 160 CX M8/IP x 890 x Vacon 200 CX M9/IP x 1000 x Vacon 250 CX M9/IP x 1000 x Vacon 315 CX M10/IP x 1000 x Vacon 400 CX M10/IP x 1000 x Vacon 500 CX M11/IP00** (2x700)x1000x Vacon 630 CX M12/IP00** (2x989)x1000x Vacon 710 CX M12/IP00** (2x989)x1000x Vacon 800 CX M12/IP00** (2x989)x1000x Vacon 900 CX M12/IP00** (2x989)x1000x Vacon 1000 CX M12/IP00** (2x989)x1000x Vacon 1100 CX M13/IP00** (3x989)x1000x Vacon 1250 CX M13/IP00** (3x989)x1000x Vacon 1500 CX M13/IP00** (3x989)x1000x táblázat A Vacon CX sorozat V-os készülékeinek névleges teljesítményei és méretei

19 Telepítés 15 ICT = névleges bemenı- és kimenıáram (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) ICTmax = rövid idejő túlterhelési áram, 1perc/10 perc, (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) IVT = névleges bemenı- és kimenıáram (változó terhelınyomaték, max. 40 C környezeti hımérséklet) * = IP20 opcióval, ** = kapható szekrényes változatban Hálózati feszültség V, 50/60 Hz, 3 ~ CX sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Változó nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 2.2 CX M4/IP x 290 x Vacon 3 CX M4/IP x 290 x Vacon 4 CX M4/IP x 290 x Vacon 5.5 CX M4/IP x 290 x Vacon 7.5 CX M5/IP x 405 x Vacon 11 CX M5/IP x 405 x Vacon 15 CX M5/IP x 405 x Vacon 18.5 CX M6/IP x 525 x Vacon 22 CX M6/IP x 525 x Vacon 30 CX M6/IP x 525 x Vacon 37 CX M6/IP x 525 x Vacon 45 CX M6/IP x 525 x Vacon 55 CX M7/IP00* 250 x 800 x Vacon 75 CX M7/IP00* 250 x 800 x Vacon 90 CX M7/IP00* 250 x 800 x Vacon 110 CX M8/IP x 890 x Vacon 132 CX M8/IP x 890 x Vacon 160 CX M8/IP x 890 x Vacon 200 CX M9/IP x 1000 x Vacon 250 CX M9/IP x 1000 x Vacon 315 CX M10/IP x 1000 x Vacon 400 CX M10/IP x 1000 x Vacon 500 CX M11/IP00** (2x700)x1000x Vacon 630 CX M12/IP00** (2x989)x1000x Vacon 710 CX M12/IP00** (2x989)x1000x Vacon 800 CX M12/IP00** (2x989)x1000x Vacon 900 CX M12/IP00** (2x989)x1000x Vacon 1000 CX M12/IP00** (2x989)x1000x Vacon 1100 CX M13/IP00** (3x989)x1000x Vacon 1250 CX M13/IP00** (3x989)x1000x Vacon 1500 CX M13/IP00** (3x989)x1000x táblázat A Vacon CX sorozat V-os készülékeinek névleges teljesítményei és méretei

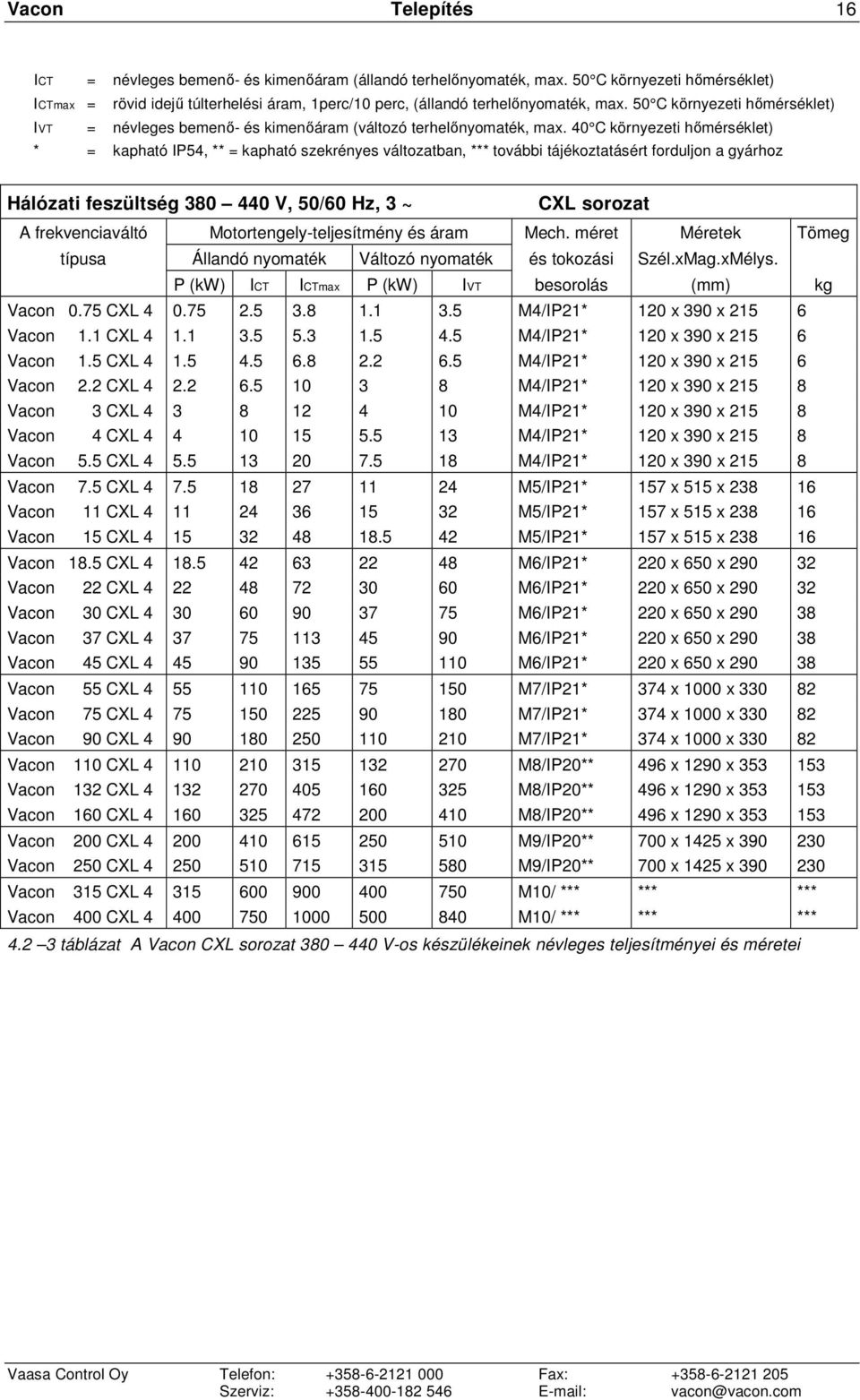

20 Telepítés 16 ICT = névleges bemenı- és kimenıáram (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) ICTmax = rövid idejő túlterhelési áram, 1perc/10 perc, (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) IVT = névleges bemenı- és kimenıáram (változó terhelınyomaték, max. 40 C környezeti hımérséklet) * = kapható IP54, ** = kapható szekrényes változatban, *** további tájékoztatásért forduljon a gyárhoz Hálózati feszültség V, 50/60 Hz, 3 ~ CXL sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Változó nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 0.75 CXL M4/IP21* 120 x 390 x Vacon 1.1 CXL M4/IP21* 120 x 390 x Vacon 1.5 CXL M4/IP21* 120 x 390 x Vacon 2.2 CXL M4/IP21* 120 x 390 x Vacon 3 CXL M4/IP21* 120 x 390 x Vacon 4 CXL M4/IP21* 120 x 390 x Vacon 5.5 CXL M4/IP21* 120 x 390 x Vacon 7.5 CXL M5/IP21* 157 x 515 x Vacon 11 CXL M5/IP21* 157 x 515 x Vacon 15 CXL M5/IP21* 157 x 515 x Vacon 18.5 CXL M6/IP21* 220 x 650 x Vacon 22 CXL M6/IP21* 220 x 650 x Vacon 30 CXL M6/IP21* 220 x 650 x Vacon 37 CXL M6/IP21* 220 x 650 x Vacon 45 CXL M6/IP21* 220 x 650 x Vacon 55 CXL M7/IP21* 374 x 1000 x Vacon 75 CXL M7/IP21* 374 x 1000 x Vacon 90 CXL M7/IP21* 374 x 1000 x Vacon 110 CXL M8/IP20** 496 x 1290 x Vacon 132 CXL M8/IP20** 496 x 1290 x Vacon 160 CXL M8/IP20** 496 x 1290 x Vacon 200 CXL M9/IP20** 700 x 1425 x Vacon 250 CXL M9/IP20** 700 x 1425 x Vacon 315 CXL M10/ *** *** *** Vacon 400 CXL M10/ *** *** *** táblázat A Vacon CXL sorozat V-os készülékeinek névleges teljesítményei és méretei

21 Telepítés 17 Hálózati feszültség V, 50/60 Hz, 3 ~ CXL sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Változó nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 0.75 CXL M4/IP21* 120 x 390 x Vacon 1.1 CXL M4/IP21* 120 x 390 x Vacon 1.5 CXL M4/IP21* 120 x 390 x Vacon 2.2 CXL M4/IP21* 120 x 390 x Vacon 3 CXL M4/IP21* 120 x 390 x Vacon 4 CXL M4/IP21* 120 x 390 x Vacon 5.5 CXL M4/IP21* 120 x 390 x Vacon 7.5 CXL M5/IP21* 157 x 515 x Vacon 11 CXL M5/IP21* 157 x 515 x Vacon 15 CXL M5/IP21* 157 x 515 x Vacon 18.5 CXL M6/IP21* 220 x 650 x Vacon 22 CXL M6/IP21* 220 x 650 x Vacon 30 CXL M6/IP21* 220 x 650 x Vacon 37 CXL M6/IP21* 220 x 650 x Vacon 45 CXL M6/IP21* 220 x 650 x Vacon 55 CXL M7/IP21* 374 x 1000 x Vacon 75 CXL M7/IP21* 374 x 1000 x Vacon 90 CXL M7/IP21* 374 x 1000 x Vacon 110 CXL M8/IP20** 496 x 1290 x Vacon 132 CXL M8/IP20** 496 x 1290 x Vacon 160 CXL M8/IP20** 496 x 1290 x Vacon 200 CXL M9/IP20** 700 x 1425 x Vacon 250 CXL M9/IP20** 700 x 1425 x Vacon 315 CXL M10/ *** *** *** Vacon 400 CXL M10/ *** *** *** táblázat A Vacon CXL sorozat V-os készülékeinek névleges teljesítményei és méretei

22 Telepítés 18 ICT = névleges bemenı- és kimenıáram (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) ICTmax = rövid idejő túlterhelési áram, 1perc/10 perc, (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) IVT = névleges bemenı- és kimenıáram (változó terhelınyomaték, max. 40 C környezeti hımérséklet) * = kapható szekrényes változatban, további tájékoztatásért forduljon a gyárhoz Hálózati feszültség V, 50/60 Hz, 3 ~ CX sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Változó nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 7,5 CX 6 7, M5/16IP x 440 x Vacon 11 CX M5/IP x 440 x Vacon 15 CX ,5 23 M5/IP x 440 x Vacon 18,5 CX 6 18, M5/IP x 440 x Vacon 22 CX M5/IP x 440 x Vacon 30 CX M6/IP x 618 x Vacon 37 CX M6/IP x 618 x Vacon 45 CX M6/IP x 618 x Vacon 55 CX M6/IP x 618 x Vacon 75 CX M6/IP x 618 x Vacon 90 CX M8/IP x 890 x Vacon 110 CX M8/IP x 890 x Vacon 132 CX M8/IP x 890 x Vacon 160 CX M9/IP x1000 x Vacon 200 CX M9/IP x1000 x Vacon 250 CX M10/IP x1000 x Vacon 315 CX M10/IP x1000 x Vacon 400 CX M11/IP00* (2x700)x1000x Vacon 500 CX M12/IP00* (2x989)x1000x Vacon 630 CX M12/IP00* (2x989)x1000x Vacon 710 CX M12/IP00* (2x989)x1000x Vacon 800 CX M12/IP00* (2x989)x1000x Vacon 900 CX M13/IP00 (3x989)x1000x Vacon 1000 CX M13/IP00 (3x989)x1000x Vacon 1100 CX M13/IP00 (3x989)x1000x Vacon 1250 CX M13/IP00 (3x989)x1000x táblázat A Vacon CX sorozat V-os készülékeinek névleges teljesítményei és méretei

23 Telepítés 19 ICT = névleges bemenı- és kimenıáram (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) ICTmax = rövid idejő túlterhelési áram, 1perc/10 perc, (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) IVT = névleges bemenı- és kimenıáram (változó terhelınyomaték, max. 40 C környezeti hımérséklet) Hálózati feszültség V, 50/60 Hz, 3 ~ CXS sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Változó nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 0.75 CXS M3/IP x 305 x Vacon 1.1 CXS M3/IP x 305 x Vacon 1.5 CXS M3/IP x 305 x Vacon 2.2 CXS M3/IP x 305 x Vacon 3 CXS M3/IP x 305 x Vacon 4 CXS M4B/IP x 390 x Vacon 5.5 CXS M4B/IP x 390 x Vacon 7.5 CXS M4B/IP x 390 x Vacon 11 CXS M4B/IP x 390 x Vacon 15 CXS M5B/IP x 550 x Vacon 18.5 CXS M5B/IP x 550 x Vacon 22 CXS M5B/IP x 550 x Hálózati feszültség V, 50/60 Hz, 3 ~ CXS sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Változó nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 0.75 CXS M3/IP x 305 x Vacon 1.1 CXS M3/IP x 305 x Vacon 1.5 CXS M3/IP x 305 x Vacon 2.2 CXS M3/IP x 305 x Vacon 3 CXS M3/IP x 305 x Vacon 4 CXS M4B/IP x 390 x Vacon 5.5 CXS M4B/IP x 390 x Vacon 7.5 CXS M4B/IP x 390 x Vacon 11 CXS M4B/IP x 390 x Vacon 15 CXS M5B/IP x 550 x Vacon 18.5 CXS M5B/IP x 550 x Vacon 22 CXS M5B/IP x 550 x táblázat A Vacon CXS sorozat V-os készülékeinek névleges teljesítményei és méretei Hálózati feszültség 230 V, 50/60 Hz, 3 ~ CXS sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Változó nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 0.55 CXS M3/IP x 305 x Vacon 0.75 CXS M3/IP x 305 x Vacon 1.1 CXS M3/IP x 305 x Vacon 1.5 CXS M3/IP x 305 x Vacon 2.2 CXS M4B/IP x 390 x Vacon 3 CXS M4B/IP x 390 x Vacon 4CXS M4B/IP x 390 x Vacon 5.5 CXS M4B/IP x 390 x Vacon 7.5 CXS M5B/IP x 550 x Vacon 11CXS M5B/IP x 550 x Vacon 15 CXS M5B/IP x 550 x

24 Telepítés táblázat A Vacon CXS sorozat 230 V-os készülékeinek névleges teljesítményei és méretei

25 Telepítés 21 ICT = névleges bemenı- és kimenıáram (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) ICTmax = rövid idejő túlterhelési áram, 1perc/10 perc, (állandó terhelınyomaték, max. 50 C környezeti hımérséklet) IVT = névleges bemenı- és kimenıáram (változó terhelınyomaték, max. 40 C környezeti hımérséklet) * = IP20 opcióval, ** = IP54 kapható Hálózati feszültség 230 V, 50/60 Hz, 3 ~ CX sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Négyzetes nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 1.5 CX M4/IP x 290 x Vacon 2.2 CX M4/IP x 290 x Vacon 3 CX M4/IP x 290 x Vacon 4 CX M5/IP x 405 x Vacon 5.5 CX M5/IP x 405 x Vacon 7.5 CX M5/IP x 405 x Vacon 11 CX M6/IP x 525 x Vacon 15 CX M6/IP x 525 x Vacon 18.5 CX M6/IP x 525 x Vacon 22 CX M6/IP x 525 x Vacon 30 CX M7/IP00* 250 x 800 x Vacon 37 CX M7/IP00* 250 x 800 x Vacon 45 CX M7/IP00* 250 x 800 x Vacon 55 CX M8/IP00* 496 x 890 x táblázat A Vacon CX sorozat 230 V-os készülékeinek névleges teljesítményei és méretei Hálózati feszültség 230 V, 50/60 Hz, 3 ~ CXL sorozat A frekvenciaváltó Motortengely-teljesítmény és áram Mech. méret Méretek Tömeg típusa Állandó nyomaték Négyzetes nyomaték és tokozási Szél.xMag.xMélys. P (kw) ICT ICTmax P (kw) IVT besorolás (mm) kg Vacon 1.5 CXL M4/IP21** 120 x 390 x Vacon 2.2 CXL M4/IP21** 120 x 390 x Vacon 3 CXL M4/IP21** 120 x 390 x Vacon 4 CXL M5/IP21** 157 x 515 x Vacon 5.5 CXL M5/IP21** 157 x 515 x Vacon 7.5 CXL M5/IP21** 157 x 515 x Vacon 11 CXL M6/IP21** 220 x 650 x Vacon 15 CXL M6/IP21** 220 x 650 x Vacon 18.5 CXL M6/IP21** 220 x 650 x Vacon 22 CXL M6/IP21** 220 x 650 x Vacon 30 CXL M7/IP21** 374 x 1000 x Vacon 37 CXL M7/IP21** 374 x 1000 x Vacon 45 CXL M7/IP21** 374 x 1000 x Vacon 55 CXL M8/IP21** 496 x 1290 x táblázat A Vacon CXL sorozat 230 V-os készülékeinek névleges teljesítményei és méretei

26 Telepítés Specifikáció Hálózati Ube bemenıfeszültség V, V, V, 230 V ; - 15 % + 10 % csatlakozás Bemenıfrekvencia Hz Motor- Csatlakoztatás a hálózathoz Kimenıfeszültség Tartós kimenıáram Percenként egyszer, vagy ritkábban (normál gyakoriság) 0 Ube csatlakozás Indítási nyomaték 200 % Indítási áram Kimenıfrekvencia Frekvenciafelbontás A vezérlés/szabályozás módja Kapcsolófrekvencia ICT: max. +50 C környezeti hımérsékleten, túlterhelés: 1.5 ICT (1 perc/10 perc) IVT: max. +40 C környezeti hımérsékleten, túlterhelés nélkül 2.5 x ICT: 2 s-ig minden 20 s-ban, ha a kimenıfrekvencia < 30 Hz és a hőtıborda hımérséklete < +60 C (az M10-es méretig, beleértve az M10-et is. Az M10-nél nagyobb méretekre az indítási áram esetenként különbözı) Hz 0.01 Hz Frekvenciaszabályozás (U/f) Nyílt hurkú, érzékelı nélküli vektorvezérlés Zárt hurkú vektorszabályozás 1 16 khz (90 kw-ig, a 400/500 V-os sorozatoknál 1 6 khz ( kw-ig, a 600 V-os sorozatoknál Vezérlési/ Frekvencia- Analóg bemenet Felbontás: 12 bit, pontosság: ± 1 % szabályozási alapjel Kezelıegységi alapjel Felbontás: 0.01 Hz jellemzık A mezıgyengítés pontja Hz Környezeti határértékek Környezeti határértékek Gyorsítási idı Lassítási idı Fékezınyomaték A mőködés környezeti hımérséklete Tárolási hımérséklet Relatív páratartalom A levegı minısége - vegyi gızök - mechanikai részecskék Tengerszint feletti magasság Rázásállóság (IEC ) Ütésállóság (IEC ) Készülékház (* opciós IP20) s s DC fék: 30 %*Tn (fékopció nélkül) - 10 C-tól (jegesedés nélkül) +50 C-ig, ICT áramon (1.5 x ICT, max. 1 perc/10 perc) - 10 C-tól (jegesedés nélkül) +40 C-ig, IVT áramon, túlterhelés nélkül - 40 C-tól +60 C-ig < 95 %, lecsapódás nélkül IEC , a készülék mőködése közben, 3C2-es besorolás IEC , a készülék mőködése közben, 3S2-es besorolás Max m tartós ICT mellett 1000 m felett az ICT-t csökkenteni kell 100 méterenként 1 %-kal Abszolút max. tengerszint feletti magasság: 3000 m Mőködési: a legnagyobb kitérés amplitúdója 3 mm, 2-tıl 9 Hz-ig Legnagyobb gyorsulási amplitúdó: 0.5 G, 9-tıl 200 Hz-ig Mőködési: max. 8 G, 11 ms Tárolási és szállítási: max. 15 G, 11 ms ( a csomagolásban) IP20 IP00 IP táblázat Specifikáció (folytatás a következı oldalon) CX4/5, CXL4/5, CXS4/5, CX6, CX2, CXS CX4/5*, CX4/5, CX6, CX2* CXL4/5, CXL2

27 Telepítés 23 EMC Zavarvédettség Teljesíti az EN , -2 és EN jelő szabványok elıírásait Biztonság A vezérlés csatlakozásai Védelmi funkciók Emisszió Analóg feszültség Analóg áram x x CX x x x N x sorozat el van látva külsı RFI szőrıvel (x RFI x x x) kielégíti az EN és EN szabványokat x x CXL x x x I x sorozat kielégíti az EN és EN szabványokat x x CXL x x x C x sorozat kielégíti az EN , -2 és EN szabványokat x x CXS x x x I x sorozat kielégíti az EN és EN szabványokat x x CXS x x x C x sorozat kielégíti az EN , -2 és EN szabványokat Kielégíti az EN50178, EN , CE, UL, C-UL, FI, GOST R szabványokat (ellenırizze a készülék adattábláján specifikált jóváhagyásokat minden egyes készüléken) V, Ri = 200 kω, aszimmetrikus (- 10 V + 10 V, botkormány-vezérlés), felbontás 12 bit, pontosság ± 1 % 0 (4) 20 ma, Ri = 250 Ω, differenciális Digitális bemenetek (6) Pozitív vagy negatív logika Segédfeszültség Pot.méter-alapjel + 24 V ± 20 %, max. 100 ma + 10 V - 0 % + 3 %, max. 10 ma Analóg kimenet 0 (4) 20 ma, RL < 500 Ω, felbontás 12 bit, pontosság ± 1 % Digitális kimenet Nyitott kollektoros kimenet, 50 ma/48 V Relékimenetek Max. kapcsolási feszültség: 300 V DC, 250 V AC Max. kapcsolási terhelés: 8 A / 24 V 0.4 A / 250 V DC 2 kva / 250 V AC Max. tartós terhelés: 2 A rms Túláramvédelem Leoldási határ: 4 x ICT (az M10-es méretig (a nagyobb méretekre esetenként változó) Túlfeszültség-védelem Hálózati feszültség: 220 V, 230 V, 240 V, 380 V, 400 V Leoldási határ: 1.47x Un, 1.41x Un, 1.35x Un, 1.47x Un, 1.40x Un Hálózati feszültség: Leoldási határ: 415 V, 440 V, 460 V, 480 V, 500 V 1.35x Un,1.27x Un, 1.47x Un, 1.41x Un, 1.35x Un Feszültséghiányvédelem Földzárlat-védelem Hálózatfelügyelet Védelem a készülék túlmelegedésével szemben Védelem a motor túlterhelésével szemben Elakadásvédelem Védelem a motor alulterhelésével szemben A + 24 V-os és a + 10 V-os alapjelfeszültségek rövidzárvédelme Hálózati feszültség: Leoldási határ: Leoldási határ: 0.65 x Un 525 V, 575 V, 600 V, 660 V, 690 V 1.77x Un, 1.62x Un, 1.55x Un, 1.41x Un, 1.35x Un Megvédi az invertert a kimeneti földzárlattal szemben (motor vagy motorkábel) Leoldás bármelyik bementi fázis kiesése esetén Van Van Van Van Van táblázat Specifikáció5 Telepítés 5.1 Környezeti feltételek A táblázat szerinti környezeti határértékek nem léphetık túl.

28 Telepítés Hőtés A frekvenciaváltó körüli elıírt térközök biztosítják a levegı megfelelı cirkulációját. A méreteket az táblázat tartalmazza. Ha egymás fölé több készüléket telepítünk, c közöttük b + c távolságot kell tartani, és az alsó készülék kivezetı nyílásából kilépı levegıt el kell téríteni a felsı készülék beszívó nyílásától. Nagy kapcsolófrekvenciák és magas környezeti hımérséklet mellett a max. tartós áram névleges értékét csökkenteni kell az ábrának megfelelıen. Típus Méretek (mm) a a2 b c CX4/CXL CX5/CXL CXS4/CXS CX2/CXL CXS2 CXL-sorozat IP21-es ház CX4/CXL CX5/CXL CX CXS4/CXS CX2/CXL CXS CXL-sorozat IP21-es ház CX4/CXL CX5/CXL CX CX2/CXL2 CXL-sorozat IP21-es ház CX4/CXL CX5/CXL5 (35*) (60*) CX2/CXL CX4/CXL4 250** CX5/CXL5 (75*) CX6 55 CX2/CXL CX4/CXL4 200** CX5/CXL5 (75*) CX CX4/CXL4 200** CX5/CXL5 (75*) CX6 500 CX4/CX5 *** *** *** *** 400 CX CX4/CX5 *** *** *** *** CX táblázat A telepítési térköz méretei a a
