Lap 2 Hobby? Nr. 4 --> Tartalomjegyzék
|
|
- Veronika Molnár
- 8 évvel ezelőtt
- Látták:
Átírás
1
2 Lap 2 Hobby? Nr. 4 --> 2013 Tartalomjegyzék Távirányítás mobil telefonnal 3. old. Megyék közötti elektronikai verseny 6. old. Országos elektronikai verseny szabályai 10. old. Egér riasztó 15. old. Mit is jelent? (VOLTCRAFT A801(1) 21. old. Milyen skála a "db" skála? 24. old. Diák szerkesztőség: - Blaj Emanuel clasa a-x-a - Popescu Alexandru - clasa a- VI-a - Moldovan Sebastian - clasa a- I -a Tanárok szerkesztőség munkatársai: Prof. Imre Kovacs YO2LTF Prof. Amalia Cucu Prof. Nagy Lajos HA8EN

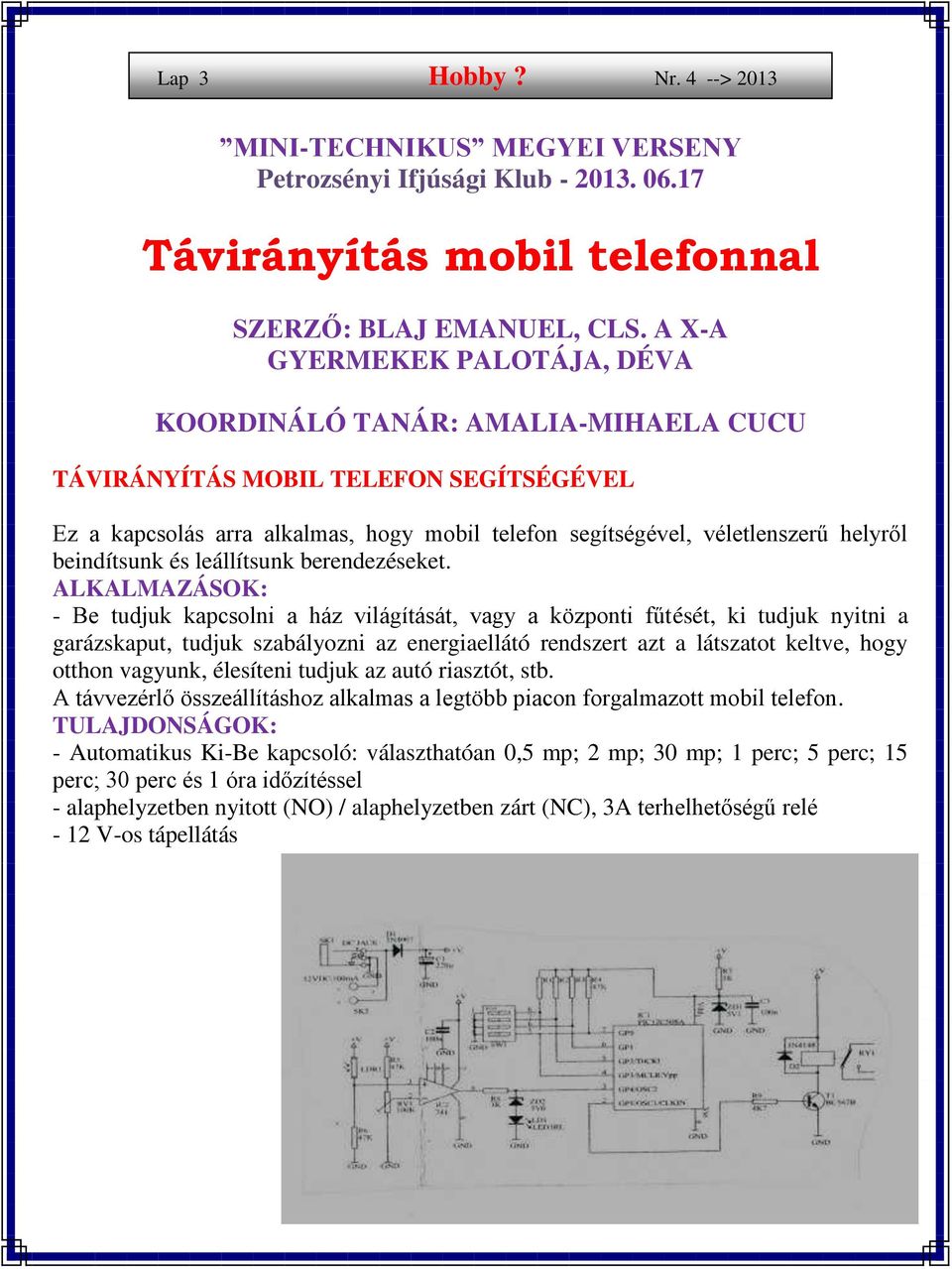

3 Lap 3 Hobby? Nr. 4 --> 2013 MINI-TECHNIKUS MEGYEI VERSENY Petrozsényi Ifjúsági Klub Távirányítás mobil telefonnal SZERZŐ: BLAJ EMANUEL, CLS. A X-A GYERMEKEK PALOTÁJA, DÉVA KOORDINÁLÓ TANÁR: AMALIA-MIHAELA CUCU TÁVIRÁNYÍTÁS MOBIL TELEFON SEGÍTSÉGÉVEL Ez a kapcsolás arra alkalmas, hogy mobil telefon segítségével, véletlenszerű helyről beindítsunk és leállítsunk berendezéseket. ALKALMAZÁSOK: - Be tudjuk kapcsolni a ház világítását, vagy a központi fűtését, ki tudjuk nyitni a garázskaput, tudjuk szabályozni az energiaellátó rendszert azt a látszatot keltve, hogy otthon vagyunk, élesíteni tudjuk az autó riasztót, stb. A távvezérlő összeállításhoz alkalmas a legtöbb piacon forgalmazott mobil telefon. TULAJDONSÁGOK: - Automatikus Ki-Be kapcsoló: választhatóan 0,5 mp; 2 mp; 30 mp; 1 perc; 5 perc; 15 perc; 30 perc és 1 óra időzítéssel - alaphelyzetben nyitott (NO) / alaphelyzetben zárt (NC), 3A terhelhetőségű relé - 12 V-os tápellátás
4 Lap 4 Hobby? Nr. 4 --> 2013 MŰKÖDÉSE: A kapcsolási rajz szerinti összeállítás egy dobozban van elhelyezve együtt egy rádiótelefonnal. A zárt dobozban sötét van. Amikor a mobil telefonon hívás van, kijelzője kivilágosodik. A kijelző fényét a vezérlő egység bemenetén lévő fotóellenállás érzékeli, melynek hatására a kimenetén levő relé behúz és bekapcsolja pl. a világítást. A kapcsolás tartalmaz egy szabadon programozható integrált áramkört (PIC12C508A) és egy műveleti erősítőt (741). IRODALOM: - Colecţia Revistei Tehnium , 301, 302, 303, 304, 305 sz. elektronikus áramkörök Teora Kiadvány, tanulók versenye Petrozsényi Ifjúsági Klub
5 Lap 5 Hobby? Nr. 4 --> 2013 Moldovan Sebastian - első osztályos tanuló. A legfiatalabb radioamator a Petrozseni Ifjusagi klub tagja
6 Lap 6 Hobby? Nr. 4 --> 2013 MEGYÉK KÖZÖTTI ELEKTRONIKAI VERSENY Novaci Téma javaslattevő tanár: Kovács Imre YO2LTF Petrozsényi Ifjúsági Klub I. Párosítsa össze a táblázat bal oldali oszlopának római számait a jobb oldali oszlop megfelelő betűivel! 1) Bal oldali oszlop alkatrészek; jobb oldali oszlop rajzjelek. I. Feszültség forrás (elem) a) II. Lámpa (izzó) b) III. Kapcsoló c) IV. Állandó ellenállás d) V. Kondenzátor (nem polarizált) e) VI Potenciométer f) 2) Bal oldali oszlop alkatrészek; jobb oldali oszlop rajzjelek. I. Világító dióda (LED) a) II. Tranzisztor NPN b) III. IV. Tranzisztor PNP c) Zener dióda d) V. Fotó dióda e) VI Varicap dióda f) 3 Bal oldali oszlop mérőműszer; jobb oldali oszlop mért elektromos mennyiség. I. Voltmérő a) Villamos ellenállás II. Ampermérő b) Frekvencia III. Ohmmérő c) Villamos teljesítmény IV. Wattmérő d) Villamos feszültség
7 Lap 7 Hobby? Nr. 4 --> 2013 V. Capacitás mérő e) Elektromos áram VI Frekvencia mérő f) Villamos kapacitás R1 R2 4.Bal oldali oszlop villamos mennyiség; jobb oldali oszlop mértékegység jele. I. Feszültség a) Ω II. Elektromos áram b) F III Egyenáramú teljesítmény. c) W IV Villamos ellenállás. d) A V. Villamos kapacitás e) V R1 R2 R3 5 A vegyes kapcsolású ellenállások eredő ellenállása az alábbi: 6 7 a) 6KΩ; b) 1KΩ; c) 2KΩ; d) 1,5KΩ; e) 10KΩ. a) 1,1nF; b) 6,6nF; c) 9,9nF; d) 3,3nF; e) 6,6µF. C1 C2 C3 Cn C1 C2 C3 C1 C2... R1 R2 R3 Rn-1 Rn R1 R3 R1=1KΩ; R2=1KΩ; R3=2KΩ A vegyes kapcsolású kapacitások eredő kapacitása az alábbi: C1 C3 C2 C1 C2... C1 C2 C3... Cn... C1=3,3nF; C2=3,3nF; C3=6,6nF. Az alábbi kapcsolások közül melyik esetében világít az izzó? a) b) c) d) e) C3 R2 C1 C2 C3... R1 R2 C1 C2 R3 8 Határozza meg az alábbi kapcsolásban szereplő alkatrészeken a feszültség eséseket, ha tudjuk, hogy a D1 dióda szilicium! a) U1=0,6V; U2=9,4V; b) U1=0V; U2=10V; c) U1=9,4V; U2=0,6V; d) U1=10V; U2=0V; e) U1=9,7V; U2=0,3V. E=10V; R=1KΩ; Ud=0,6V
8 Lap 8 Hobby? Nr. 4 --> Adottak az alábbi kapcsolások. Melyik a helyes közülük feszültség stabilizálás céljára? a) b) c) d) e) 10 Mekkora az R ellenállás értéke, ha kikötjük, hogy a LED-en keresztül I = 10mA áram folyhat? a) R=220Ω; b) R=300Ω; c) R=450Ω; d) R=470Ω; e) R=680KΩ. E=4,5V; I=10mA; Uled=1,5V 11. Mekkora a stabilizátor kimeneti feszültségeaz a lenti ábra szerinti kapcsolás esetén?: R1 D1 a) Uies=11,5V; R2 Uin C1 C2 Q1 Uies Uin R1 C1 Q1 D1 C2 Uies Uin=15V; b) Uies=9V; D1=PL12Z1; c) Uies=6V; R1=100Ω; d) Uies=15V; C1=47μF; e) Uies=12,1V. C2=680μF. 12. A jelalak a lenti ábrán úgy ismert, mint...: Uin 1) Négyszög jel. 2) Fűrészfog jel. 3) Háromszög jel. 4) "Hullám" jel. R1 Q1 R2 D1 C1 Uies Uin R1 U (t) D1 R2 Q1 R3 Uies t 13. Milyen kapcsolásban van az alábbi ábrán látható erősítő tranzisztor?: 1) Közös kapu (gate). 2 Közös kollektoros. 3) Közös nyelő (drain). 4) Közös bázisú. 2 E F D3 D4 C1 G H ~220V R1 ~ U1 U2 D1 D2 PM R2 D4 U3 U4 D3 C1 U5 GN D
9 Lap 9 Hobby? Nr. 4 --> Melyik logikai kapu igazság-táblája az alábbi?: A B KI a. VAGY (OR); b. ÉS (AND); c. NEM VAGY (NOR); d. NEM ÉS (NAND). Mennyi az értéke az alábbi színjelzésű ellenállásnak?: a. 26 Ω ± 10 %; b. 250 Ω ± 10 %; c. 250Ω ± 5 %; d. 360 Ω ± 2 %; Mennyi az értéke az alábbi színjelzésű kondenzátornak?: a pf; b. 47 nf; c. 45 μf; d. 470 nf; 15. Két sorba kötött egyenirányító diódát előnye (melyik állítás igaz?) : a. magasabb a megengedett maximális zárófeszültség; b. magasabb a megengedett maximális áramerősség; c. a dióda úgy működik, mint egy áram stabilizátor.
10 Lap 10 Hobby? Nr. 4 --> 2013,,Elektronika Ma Constanța 2013 Országos Elektronikai Verseny Országos elektronikai verseny szabályai ELEKTRONIKA MA június 26. és 28. között lesz megtartva Konstancában, a Gyermekek Palotájában, a hatodik Elektronika Ma elektronikai verseny. Általános célkitűzés, hogy felkeltsék a tanulók érdeklődését a tudomány, és az általános, illetve elektronikai technológiák iránt. Ezzel a speciális szervezési móddal is hozzájáruljanak a célkitűzés eléréséhez. Javaslatok a versenyeredmények értékeléséhez: Az elektronikai ismeretek (elektronikus adatok, speciális tények, fogalom meghatározások, fogalmak, alapvető elvek, anyagok és alkatrészek osztályozása, kapcsolási rajzok helyes olvasása és működésének a megértése) értékelése. A kézségek értékelése és az intellektuális képességek felmérése (alkatrész felismerése a kapcsolási rajzon, fizikai mennyiségek történő számolási képesség, specifikus törvények alkalmazásának kézsége, képesség elméleti és gyakorlati problémák megoldására) Gyakorlati kézségek értékelése Résztvevők: Diákok vehetnek részt ezen a versenyen, akik elektronikai szakkörök, klubok tagjai, a következő korcsoportokban: A: év, B: év, C: év A tanulók irodalomjegyzékben megadott szakirodalmak alapján készülnek fel a versenyre, melyek ismertetve vannak a verseny szervezőivel is a verseny szabályokkal együtt. Minden megye létrehoz egy képviselő csapatot, amely három tanulóból és egy tanárból áll. Ezekbe a csapatokba a profilba tartozó szakköröknek a májusában megyei hatáskörben megrendezett helyi és megyei versenyek a válogatott legjobbjai kerülnek. (Minden csapat az országos versenyen szóban bemutatja, hogy mit ért el a megyei versenyen) Versenyszámok: Elméleti teszt feladat: A versenyzők, a korosztályuknak megfelelően különböző nehézség fokú kérdésekre válaszolnak. Tervezési feladat: Ebben a versenyszámban a csapat minden korcsoportú versenyzőjének egy-egy megadott funkciójú, és gyakorlatban működőképes elektronikus kapcsolási rajzot (tervet) kell készíteni. Gyakorlati feladat: A feladat abból áll, hogy el kell készíteni a megtervezett áramkörök nyomtatott áramköri lapját és be kell ültetni az alkatrészeket. A versenyzők munkájához minden eszköznek, villamos elosztónak rendelkezésre kell állnia. A szervezők bitosítják a maratószert (salétrom sav, vagy vas-klorid), a fúreszközöket, az alkatrészeket, stb. mindent ami szükséges Az áramkörök működésének a bemutatása: Minden csapat bemutatja az elkészített áramköreit működés közben (maximum 10 perces időtartamban). A munkák 1 10 ig terjedő pontszámmal lesznek értékelve. A bemutatón a verseny többi csapata is részt vesz. A csapat összesített pontszámot kap a csapattagok munkáira kapott pontszámok összesítésével. A versennyel egyidőben tudományos szekcióülés is lesz tartva Modern eljárások az elektronikus áramkörök építésében, a gyermek-otthonokban és klubokban működő szakkörök elektronikai
11 Lap 11 Hobby? Nr. 4 --> 2013 tevékenységének fejlesztése címmel. Minden szakkör vezető bemutatja az általa alkalmazott módszertani és tudományos tevékenységet (a prezentáció maximum 8 perc). Zsűri, Technikai bizottságok, Titkárság A zsűri tagja öt személy: Felügyelő szakember - fizikai Oktatási ellenőr A gyermekotthon igazgatója Az Ovidius Egyetem tanára Elektronikai fakultáció A szülők képviselője A Műszaki Bizottság egy műszaki értekezleten lesz létrehozva, és három-négy tanárból kell álnia. A Műszaki Titkárság a verseny követelményeivel összhangban lesz létrehozva. Díjazás: Legfeljebb kilenc díj lesz kiadva, korcsoportonkén három (3db I., 3db II., és 3db III. helyezett), valamint három különdíj. A helyezettek és a különdíjasok száma nem haladhatja meg korcsoportonként a versenyzők 25%-át. A résztvétel visszaigazolása 2013 május 25-ig megtörténik az következő címről: pcconstanta@gmail.com Kérjük töltsék ki a regisztrációs űrlapot az alábbiak szerint: a tanuló neve (a korcsoport meghatározása, személyazonossági adatok), a kísérő tanár neve, munkakörének, beosztásának bemutatása. Constanţa.
12 Lap 12 Hobby? Nr. 4 --> 2013 Az Országos Elektronikai Verseny munkadarabjai Constanța
13 Lap 13 Hobby? Nr. 4 --> 2013 Verseny után, A jutalom!
14 Lap 14 Hobby? Nr. 4 --> 2013 Utolsó próba a,,gyakorlati vizsgán országos verseny,,electronika ma Constanța

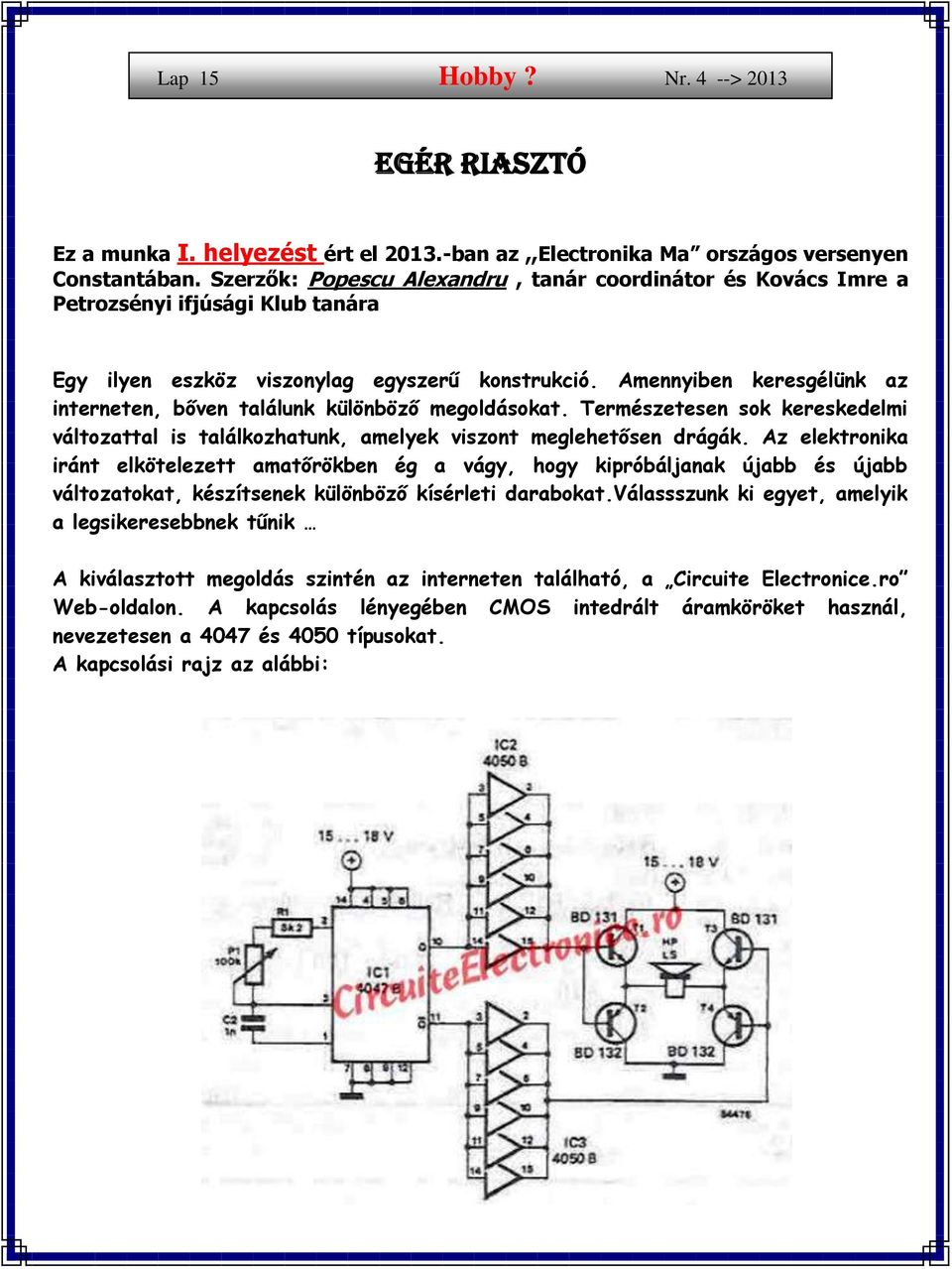

15 Lap 15 Hobby? Nr. 4 --> 2013 Egér riasztó Ez a munka I. helyezést ért el ban az,,electronika Ma országos versenyen Constantában. Szerzők: Popescu Alexandru, tanár coordinátor és Kovács Imre a Petrozsényi ifjúsági Klub tanára Egy ilyen eszköz viszonylag egyszerű konstrukció. Amennyiben keresgélünk az interneten, bőven találunk különböző megoldásokat. Természetesen sok kereskedelmi változattal is találkozhatunk, amelyek viszont meglehetősen drágák. Az elektronika iránt elkötelezett amatőrökben ég a vágy, hogy kipróbáljanak újabb és újabb változatokat, készítsenek különböző kísérleti darabokat.válassszunk ki egyet, amelyik a legsikeresebbnek tűnik A kiválasztott megoldás szintén az interneten található, a Circuite Electronice.ro Web-oldalon. A kapcsolás lényegében CMOS intedrált áramköröket használ, nevezetesen a 4047 és 4050 típusokat. A kapcsolási rajz az alábbi:
16 Lap 16 Hobby? Nr. 4 --> 2013

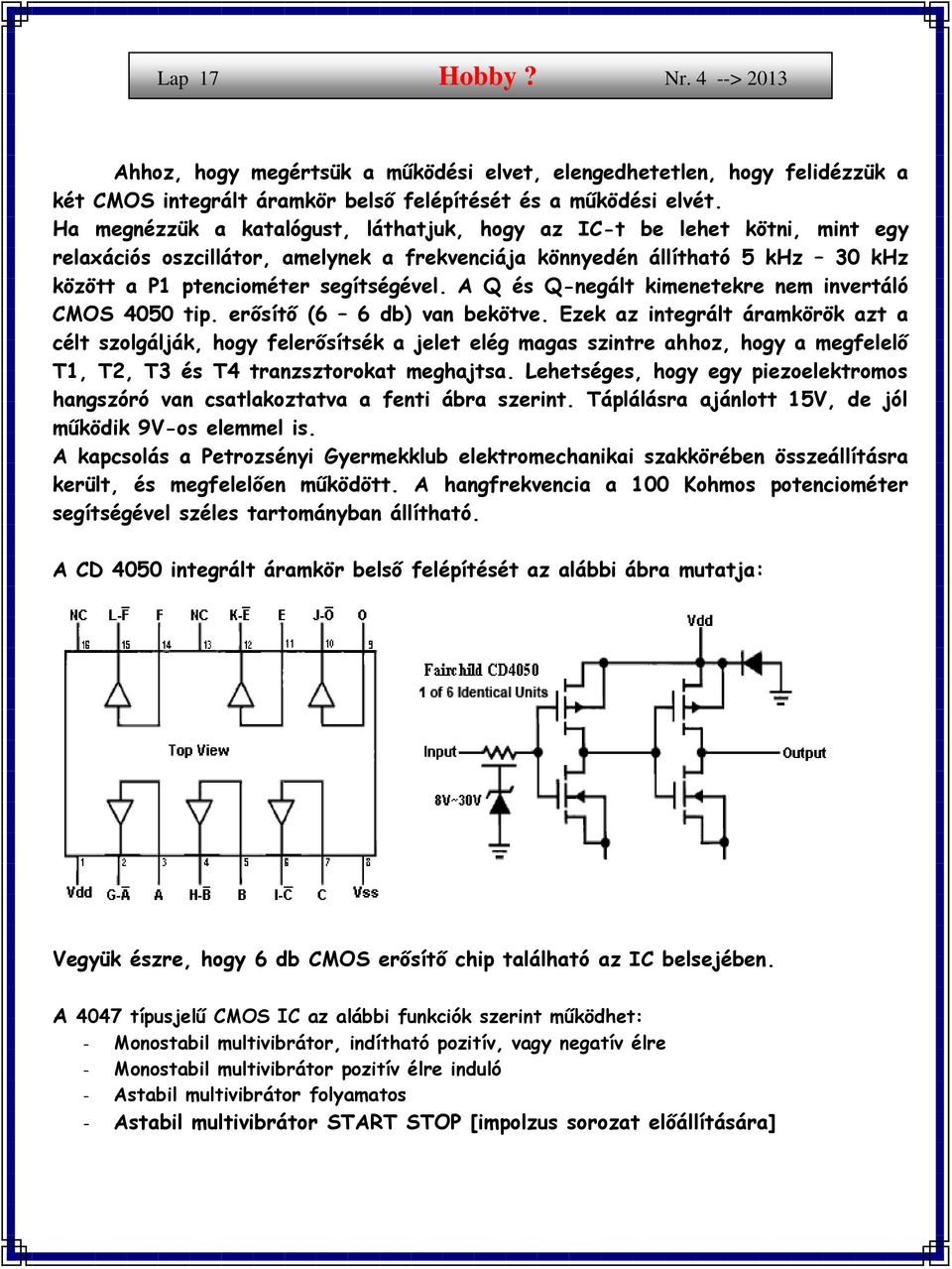

17 Lap 17 Hobby? Nr. 4 --> 2013 Ahhoz, hogy megértsük a működési elvet, elengedhetetlen, hogy felidézzük a két CMOS integrált áramkör belső felépítését és a működési elvét. Ha megnézzük a katalógust, láthatjuk, hogy az IC-t be lehet kötni, mint egy relaxációs oszcillátor, amelynek a frekvenciája könnyedén állítható 5 khz 30 khz között a P1 ptenciométer segítségével. A Q és Q-negált kimenetekre nem invertáló CMOS 4050 tip. erősítő (6 6 db) van bekötve. Ezek az integrált áramkörök azt a célt szolgálják, hogy felerősítsék a jelet elég magas szintre ahhoz, hogy a megfelelő T1, T2, T3 és T4 tranzsztorokat meghajtsa. Lehetséges, hogy egy piezoelektromos hangszóró van csatlakoztatva a fenti ábra szerint. Táplálásra ajánlott 15V, de jól működik 9V-os elemmel is. A kapcsolás a Petrozsényi Gyermekklub elektromechanikai szakkörében összeállításra került, és megfelelően működött. A hangfrekvencia a 100 Kohmos potenciométer segítségével széles tartományban állítható. A CD 4050 integrált áramkör belső felépítését az alábbi ábra mutatja: Vegyük észre, hogy 6 db CMOS erősítő chip található az IC belsejében. A 4047 típusjelű CMOS IC az alábbi funkciók szerint működhet: - Monostabil multivibrátor, indítható pozitív, vagy negatív élre - Monostabil multivibrátor pozitív élre induló - Astabil multivibrátor folyamatos - Astabil multivibrátor START STOP [impolzus sorozat előállítására]
18 Lap 18 Hobby? Nr. 4 --> 2013 Ennek az IC-nek a nagyon precíz működési leírása megtalálható a CMOS áramkörök felhasználói kézikönyvének oldalán. (Írta: Gheorghe Constantinescu mikroelektronikai mérnök.) A rezgési frekvenciát befolyásolják a külső alkatrészek, melyeket a tervezett oszcillátor frekvenciához igazodva kell kiválasztani. A kondenzátor potenciálmentes, és a lehető legkisebb veszteségű legyen. A külső ellenállás magas értékű, általában 10K 1M. A külső kondenzátor astabil módban legalább 100pF, monostabil módban legalább 1000pF. Mint látható, ez az áramkör képes működni mindössze két külső alkatrész segítségével. Bibliográfia: CMOS integrált áramkörök Iulian Ardelean. Horia Giuroiu,Liviu Petrescu
19 Lap 19 Hobby? Nr. 4 --> 2013 Petrozsényi Ifjúsági Klub tagjai.

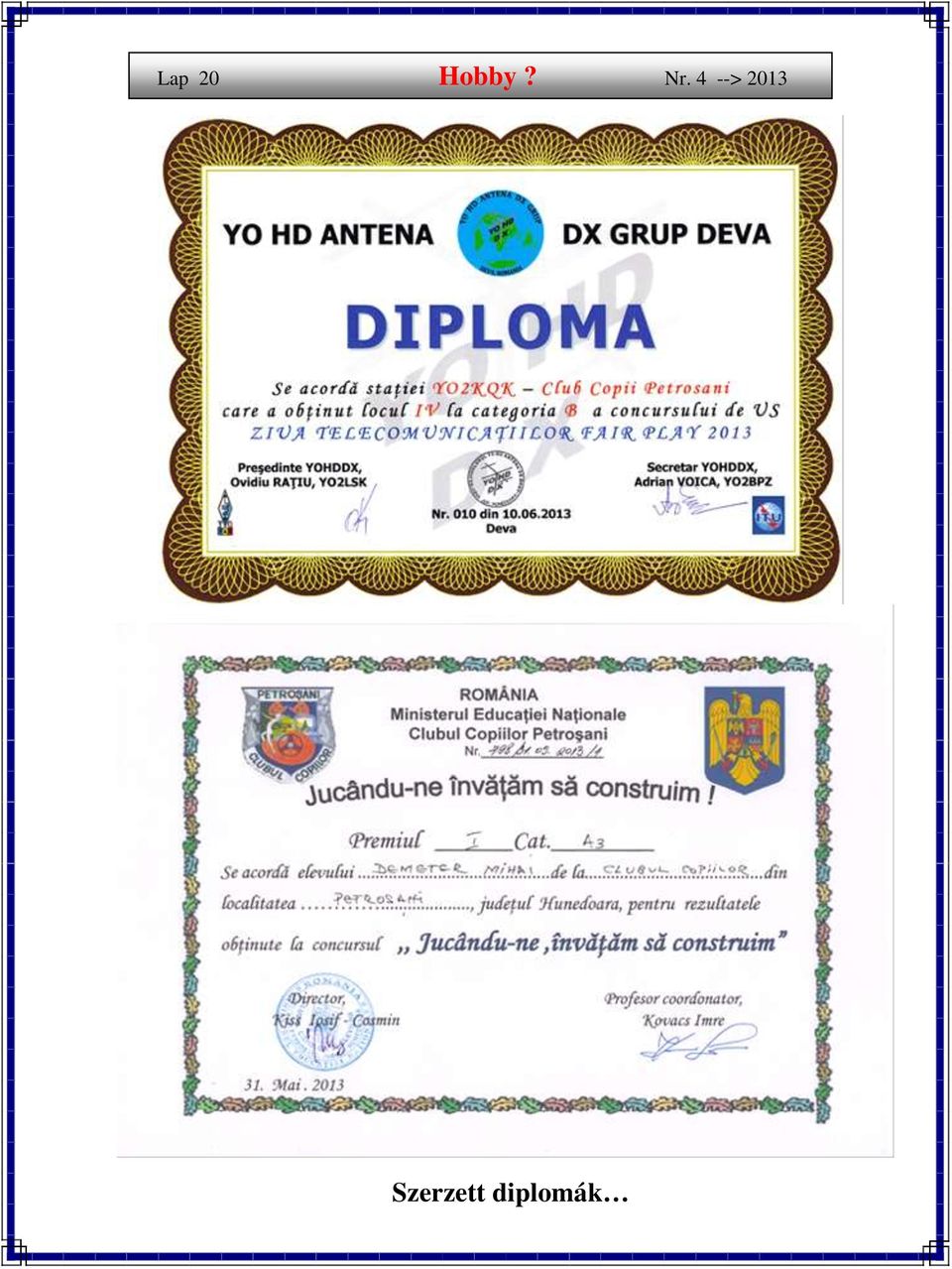

20 Lap 20 Hobby? Nr. 4 --> 2013 Szerzett diplomák
21 Lap 21 Hobby? Nr. 4 --> 2013 Mit is jelent? Összeállította: Nagy Lajos (HA8EN) Az elektronikai áramkörök elkészítéséhez hozzá tartozik villamos ellenőrző mérések végzése is. A megfelelő mérőműszer kiválasztása nagyon fontos. Ismernünk kell, hogy a műszerünk teljesítő képessége megfelel-e a tervezett, várt villamos paraméterek ellenőrzésére. Továbbá tudnunk kell, hogy a mérés milyen mértékben befolyásolja az áramkör működését. Ezekre a tényezőkre (villamos mennyiségekre, méréshatárra, pontosságra, fogyasztásra,...stb.) vonatkozóan találunk adatokat magán a műszeren, illetve annak skáláján. A következőkben egy VOLTCRAFT A801(1)-es típusú, egyszerű analóg multiméter előlapján feltűntetett néhány különlegesnek tűnő felirat, illetve skálabeosztás elméleti hátterét frissítjük fel. A VOLTCRAFT A801(1) műszerről röviden: A multiméter mint ahogy az elnevezéséből is következik multi, azaz több funkciós villamos mérőműszer. Ezzel az egyszerű analóg multiméterrel mérhetünk váltakozó (AC) és egyen (DC) feszültséget 500 V-ig, valamint egyen (DC) áramot 250 ma-ig. Mérhetünk továbbá villamos ellenállást (R) elfogadható pontossággal a kmos tartományban. Rendelkezik a műszer olyan funkcióval is, hogy segítségével meg tudjuk állapítani 1,5V-os, vagy 9V-os elem, illetve akkumulátor töltöttségi ( Good ), vagy lemerültségi ( Replace ) állapotát.
22 Lap 22 Hobby? Nr. 4 --> 2013 A skála előlapjának levétele után láthatóvá válik a mérőmű. Megállapíthatjuk, hogy lengő-tekercses, azaz Deprez műszerről van szó. A műszer forgórésze több menetű tekercs keret, amit állandó mágnes vesz körül. Amennyiben a mérendő áram átjárja a tekercset, a két egymásra ható mágneses erőtér következtében az elfordul, és a rászerelt mutató kitérése arányos lesz a mérendő árammal. Vajon mit jelent a skálalap bal oldalán látható alábbi felirat? Magyarázat: A műszer működtetése energiát igényel. A Deprez műszer úgynevezett hideg műszer, azaz a működtetéséhez szükséges energiát magából a mért áramkörből vonja el. Az alapműszer (sönt, illetve előtét ellenállások nélküli csupasz műszer) jellemzője a belső ellenállása (R b ) és a végkitéréshez tartozó árama (I m ). E két paraméterből (Ohm törvényt alkalmazva) kiszámíthatjuk a végkitéréshez tartozó feszültség érzékenységet (U m ): U m = I m * R b Feszültség mérésekor a műszer a mérendő feszültség két végpontja közé, párhuzamosan van az áramkörbe bekapcsolva. Előtét ellenállásokkal van megoldva, hogy az alapműszer feszültség érzékenységénél jóval nagyobb feszültségeket tudjunk mérni. Nem befolyásolná a mérést, azaz nem keletkezne hiba (fogyasztás), ha a feszültségmérő műszerünk belső ellenállása végtelen nagy lenne. Ezért egy feszültségmérő műszer annál jobb (beiktatása annál kisebb hibát okoz), minél nagyobb a belső ellenállása. A multiméter belső ellenállása viszont az alkalmazott előtét ellenállástól függően méréshatáronként változik, így közvetlenül nem alkalmas a műszerek összehasonlítására. Ezért műszerek jellemzésére mindig ugyanakkora, megegyezés szerint az 1V-os méréshatárban mutatott belső ellenállását használják. Annál jobb egy műszer (az áramkörbe iktatása annál kisebb változást okoz), minél nagyobb ez az érték, melyet döntően kω/v mértékegységben adnak meg.
23 Lap 23 Hobby? Nr. 4 --> 2013 (Egy 20 kω/v os feszültségmérő műszer például jobb feszültségmérő, mint ez a 10 kω/v os multiméter.) A kω/v értékből kiszámíthatjuk az alapműszernek a végkitéréshez tartozó áramát (I m ) is. Ohm törvénye alkalmazásával felírhatjuk, hogy R tm = U/I m Mivel megegyezés szerint U = 1V Így: R tm = 1/I m azaz a feszültségmérő műszerek kω/v-ban meghatározott jósága nem más, mint az alapműszer végkitéréséhez tartozó áram ma-ban megadott értékének reciproka. Tehát a feszültségmérő műszer annál jobb, minél érzékenyebb (minél kisebb végkitérési áramú) alapműszerrel építették meg. Az összefüggés átrendezésével a végkitéréshez tartozó áram: I m = 1/ R tm A VOLTCRAFT A801(1)-es típusú analóg multiméter egyenáramú (DC) feszültség mérés esetén 10 k/v jóságú. Az alapműszer végkitéréshez tartozó árama tehát: I m = 1/ R tm = 1/10 = 0,1 ma (100 A) A 10 k/1v értékből szorzással kiszámolható a különböző valóságos méréshatárokra vonatkozó belső ellenállás: 15V (DC) méréshatárnál a belső ellenállás 150 k 150V (DC) méréshatárnál a belső ellenállás 1,5 M 500 V (DC) méréshatárnál a belső ellenállás 5 M Váltakozó áramú (AC) feszültség mérés esetén a feltételezett 1V-os méréshatárhoz 4 k belső ellenállás van megadva (piros színnel). Tekintettel arra, hogy a Deprez alapműszer csak egyenáramot (egyenfeszültséget) tud mérni, a mérendő váltófeszültséget előbb egyenirányítani kell. A mérőkörbe egyenirányító dióda van beiktatva. Ebből következik, hogy a váltakozó áramú (AC) feszültség mérésre adott 4k/V os értékből nem számíthatjuk ki az alapműszernek a végkitéréshez tartozó áramát! Azt csak az egyenáramú (DC) feszültség mérés esetére megadott k/v os értékből szabad kiszámolni. Viszont kiszámítható a valóságos méréshatárokra vonatkozó belső ellenállás, mely az alábbi: 15V (AC) méréshatárnál a belső ellenállás 60 k 150V (AC) méréshatárnál a belső ellenállás 600 k 500 V (AC) méréshatárnál a belső ellenállás 2 M
24 Lap 24 Hobby? Nr. 4 --> 2013 Milyen skála a db skála, és mit is mérünk? Az analóg multiméternek, van egy különleges (piros színű), úgynevezett db skálája is. Vajon hogyan kell ezt használni, mit mutat? Elméleti alapok: Ha két mennyiséget (például feszültségszintet) egymással össze akarunk hasonlítani, akkor elosztjuk az egyiket a másikkal. A kapott eredmény (hányados) megadja az arányukat. Például egy erősítő bemenetén legyen a feszültség szint U 1 = 1,5 mv, a kimenetén U 2 = 30 mv. Hasonlítsuk össze a kimeneti feszültség szintet a bemenetivel. Akkor az arányuk: U a U mv 1,5 mv 20 Az arány (feszültség erősítés) tehát a példában megadott értékekkel húszszoros. Fejezzük ki az arányt logaritmikusan, az alábbi képletbe behelyettesítve: a db U 20log 10 U 30 mv a db 20log 10 20log 10 a 20log dB 1,5 mv A logaritmikus arány mértékegysége a decibel [db].a példában szereplő 20-szoros arány (20-szoros feszültség erősítés) megfelel 26 db nek. Az alábbi táblázatból egy csomó a aránynak megfelelő a db logaritmikus arány [db] olvasható ki: 2 1 a a db a a db a a db , , ,6 3 9, , , , , , ,1 6 15, , , ,1 7 18, , , , ,
25 Lap 25 Hobby? Nr. 4 --> 2013 Láthatjuk, hogy ha az arány 1, azaz a két feszültségszint ugyan akkora, az 0 db-nek (nulla feszültség erősítésnek) felel meg. Felvetődhet a kérdés, vajon mire jó ez a logaritmikus arány? Két fontos szerepe is van ennek: Egyrészt: Nem kell olyan nagy számokkal dolgozni. Például egy 10-szeres erősítés 20 db, és egy egymilliószoros csak 120 db Másrészt: A logaritmikus arányokat össze lehet adni. Például: van egy kétfokozatú erősítőnk. Az első fokozat 2-szerest erősít, a második fokozat 10- szerest. A teljes erősítés (szorzással): 2 x 10 = 20 szoros. Összeadással ez úgy számíthatjuk ki, hogy 2-szeres erősítés 6 db, 10-szeres erősítés 20 db. A teljes erősítés: 6dB + 20 db = 26 db (ami 20-szoros erősítésnek felel meg) Természetesen nem csak erősítésről, hanem csillapításról is beszélhetünk: Például egy kábel bemenetén legyen a feszültség szint U b = 1,5 mv, a kimenetén U k = 0,75 mv. A csillapítás aránya (a cs ): U U 0,75 mv 1,5 mv A logaritmikus arány (az alábbi táblázatból) a db = -6 db a cs k b 0,5 a a db a a db 0,9-0,9 0,05 1/ ,8-1,9 0,01 1/ ,7-3,1 0,005 1/ ,6-4,4 0,001 1/ ,5-6 0,0005 1/ ,4-8 0,0001 1/ ,3-10,5 0, / ,2-14 0, / ,1-20 0, / Vajon mit jelent az alábbi felirat az előlapon? Az analóg telefonhálózatok szabványos lezáró impedanciája 600 Ohm. Ezen az impedancián 1 mw (milliwatt) teljesítmény közelítőleg akkor disszipálódik (alakul hővé), ha kapcsain 775 mv feszültség mérhető. Ugyanis:
26 Lap 26 Hobby? Nr. 4 --> U 0,775 0,775 P 0,001 1mW R 600 Ezt a 775 mv feszültségszintet veszik viszonyítási szintnek a vonalas telefon-technikában. a db U jel 20log mV Amennyiben a mért jelfeszültség U jel = 775 mv, akkor a viszonyítási szinthez az arány éppen 1, azaz 0dB. A db skála értelmezése: A (10-es alapú) logaritmus inverze a (10-es alapú) hatvány. Határozzuk meg, hogy adott (mért) db a 775 mv viszonyítási feszültségszinthez mekkora arányban van, illetve hozzá mekkora feszültségszint tartozik. Az összefüggés: Táblázatba foglalva: U jel a 775mV db a db a U jel -20 0,1 0,1V 0 1 0,775V ,1V 16 6,3 4,9V ,75V 22 12,6 9,8V
27 Lap 27 Hobby? Nr. 4 --> ,8 12,2V ,5V Példa: 15V-os méréshatárú, váltakozó áramú (AC) feszültség mérés esetén legyen például a mért feszültség 3,1V. A műszer mutatószála ekkor a db-skála +12dB jelzővonalán fog keresztül haladni. Amennyiben méréshatárt váltunk, akkor használni kell a műszer előlapján levő alábbi táblázatot: 150 V-os méréshatár esetén a mért db értékhez hozzá kell adni 20dB-t, és 500V-os méréshatár esetén 30 db-t A példánál maradva, álljon a műszer mutatószála a +12dB jelzővonalon. 150 V-os méréshatár esetén ekkor 31V-ot mérünk, ami 12+20=32dB (ez 40-szeres arányt jelent, azaz 40 x 0,775= 31V) 500 V-os méréshatár esetén ekkor 100V-ot mérünk, ami 12+30=42dB (ez kb. 130-szoros arányt jelent, azaz 130 x 0,775= kb. 100V) Összefoglalás: Tehát a db skálát AC feszültség mérés esetén olvashatjuk le. A leolvasott db értékhez 150V-os méréshatár esetén 20-at, 500V-os méréshatár esetén 30-at kell hozzáadni. Azt mutatja meg, hogy a mért feszültség 0,775V-hoz képest milyen logaritmikus arányban (db) van. Folytatása következik! A folytatás tartalmából: Vajon mit jelent, és hogyan kell értelmezni az alábbi feliratokat?
28 Lap 28 Hobby? Nr. 4 --> 2013 ÁTTEKINTÉS ON LINE : A következő szám tartalmából : Riportok Internet Rádióamatőrizmus Érdekességek Praktikus tanácsok, receptek és számos diákok által írt cikk.. További információkért forduljon: Kovacs Imre YO2LTF Petrozsényi Ifjúsági Klub Str. Timişoarei, nr. 6,cod poştal & Telefon: & yo2kqk2000@yahoo.com GRÁTISZ : pdf formátumban... BÍZUNK BENNE, HOGY HOZZÁJÁRUL MAGAZINUNK SIKERÉHEZ!
