1 ÉRETTSÉGI VIZSGA május 13. ELEKTRONIKAI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 13. 8:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIM Elektronikai alapismeretek középszint írásbeli vizsga 1021

2 Fontos tudnivalók Az írásbeli dolgozat megoldásához segédeszközként csak nem programozható számológép használható. Az íráshoz kék színű tollat, a rajzoláshoz grafitceruzát kell használni. Az egyszerű, rövid feladatok a feladatlapon, a kérdések alatt rendelkezésre álló szabad helyen kell megoldani. Az összetett feladatok megoldása a felügyelő tanárok által kiosztott pótlapokon történik, a név és az osztály feltüntetésével. A pótlapokat lapszámozással kell ellátni. A számítást igénylő feladatoknál ügyelni kell az összefüggés (képlet) helyes felírására, a szakszerű behelyettesítésre és a helyes számolásra. Ezek bármelyikének hiánya pontlevonást jelent. A végeredmény csak akkor fogadható el teljes pontszámmal, ha annak számértéke és mértékegysége kifogástalan. A feladatok megoldásánál ügyelni kell az írásbeli dolgozat rendezettségére, az áttekinthetőségre, a szabványos jelölések alkalmazására, a műszaki, formai és esztétikai elvárásoknak történő megfelelésre. Ezek hiánya pontlevonást jelent. A megoldásban az esetleges hibás részeket egy ferde vonallal kell áthúzni. A megoldási időn belül lehetőség van tisztázat készítésére is. Ebben az esetben egy Piszkozat és egy Tisztázat készül folyamatos oldalszámozással. írásbeli vizsga / május 13.

3 Egyszerű, rövid feladatok Maximális pontszám: 40 1.) Egészítse ki a táblázatot az első oszlopban található minta alapján! (4 pont) 75 mv 330μ H 180MHz 47 pf 15 nc 7, V 2.) Határozza meg a kapocsfeszültség értékét! Adatok: 0 6 V, R b 5 Ω, R t 25 Ω. R b 0 k R t k 3.) Határozza meg az ellenállásra adható feszültség maximális megengedhető értékét! Az ellenállás adatai: R 200 Ω, P max 0,5 W. R max 4.) Határozza meg a három kondenzátorban tárolható eredő töltést! Adatok: 40 V, C μf, C μf, C μf. C 1 C 2 C 3 Q 5.) Írja be a táblázatba a hiányzó kapacitív reaktanciaértékeket! A frekvencia állandó. C (nf) X C (kω) 72 6.) Határozza meg az alábbi kapcsolás áramfelvételét! Adatok: 6 V, R 1,5 kω, X L 3 kω, X C 5 kω. I (4 pont) R X L X C I írásbeli vizsga / május 13.

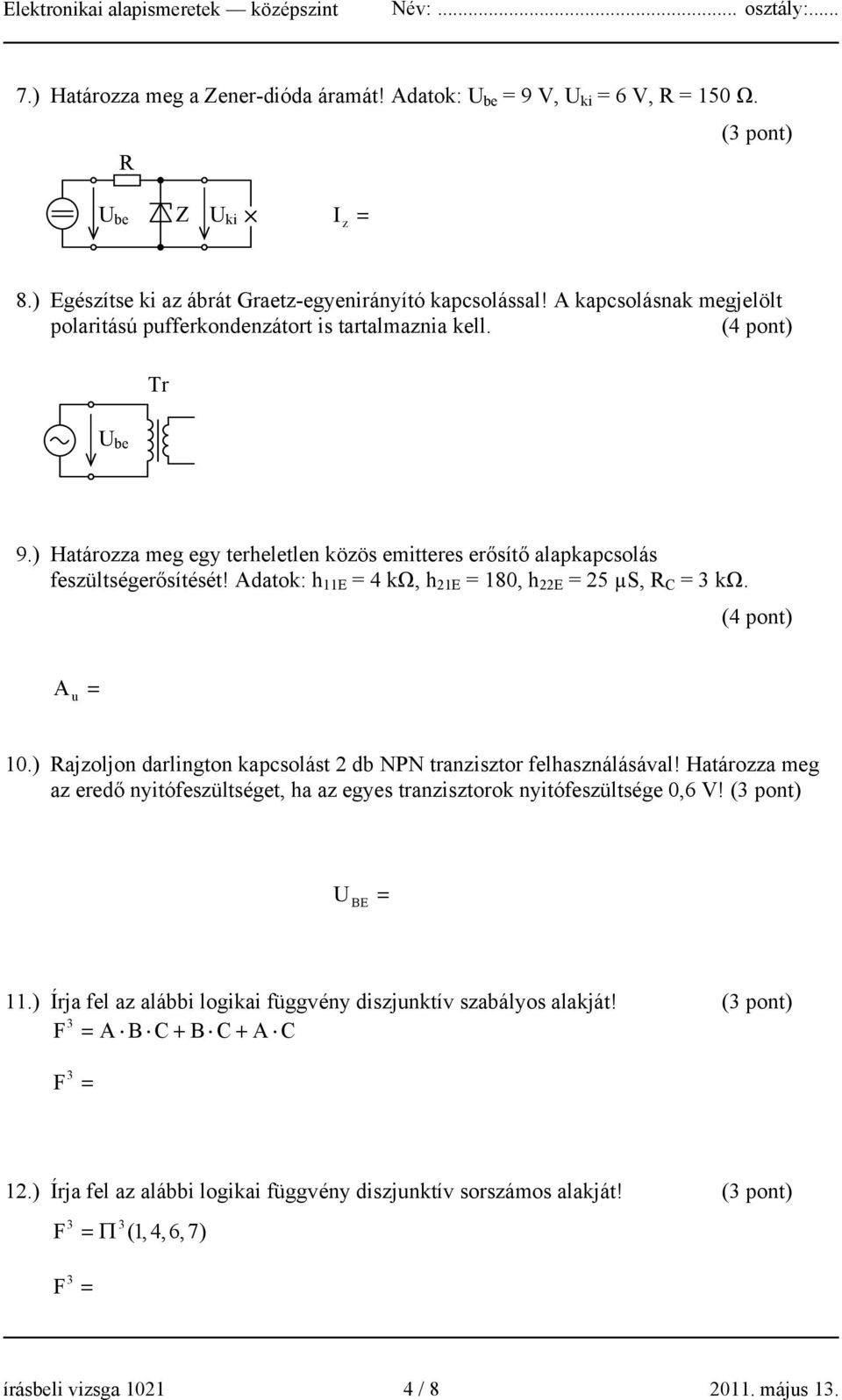

4 7.) Határozza meg a Zener-dióda áramát! Adatok: be 9 V, ki 6 V, R 150 Ω. R be Z ki I z 8.) Egészítse ki az ábrát Graetz-egyenirányító kapcsolással! A kapcsolásnak megjelölt polaritású pufferkondenzátort is tartalmaznia kell. (4 pont) Tr be 9.) Határozza meg egy terheletlen közös emitteres erősítő alapkapcsolás feszültségerősítését! Adatok: h 11E 4 kω, h 21E 180, h 22E 25 µs, R C 3 kω. (4 pont) A u 10.) Rajzoljon darlington kapcsolást 2 db NPN tranzisztor felhasználásával! Határozza meg az eredő nyitófeszültséget, ha az egyes tranzisztorok nyitófeszültsége 0,6 V! BE 11.) Írja fel az alábbi logikai függvény diszjunktív szabályos alakját! F 3 A B C + B C + A C 3 F 12.) Írja fel az alábbi logikai függvény diszjunktív sorszámos alakját! F 3 Π 3 (1,4,6,7) 3 F írásbeli vizsga / május 13.

5 Összetett feladatok Maximális pontszám: feladat Maximális pontszám: 15 Egyenáramú hálózat számítása Egy 6 V egyenfeszültségről működtetett elektromágnes tekercse d 0,5 mm átmérőjű vörösréz huzalból készült. A tekercs áramfelvétele T 0 20 C hőmérsékleten I 0 0,5 A; a T ü üzemi hőmérsékleten viszont I ü 425 ma. A feszültség, valamint a tekercs huzalának geometriai méretei állandónak tekinthetők. Feladatok: a) Határozza meg a tekercs egyenáramú ellenállását 20 C hőmérsékleten (R 0 ), valamint üzemi hőmérsékleten (R ü )! b) Határozza meg a tekercs huzalának keresztmetszetét (A) és hosszát (l)! 2 Ω mm 20 C hőmérsékleten ρ 0,0175. m c) Határozza meg a tekercs üzemi hőmérsékletét (T ü )! 1 20 C hőmérsékleten α 0,0039 C 2. feladat Maximális pontszám: 15 C-R csatoló tag számítása be C R ki Adatok: be 10 mv C 4,7 µf R 4 kω Feladatok: a) Határozza meg a C-R tag határfrekvenciáját (f h )! b) Határozza meg a kondenzátor kapacitív reaktanciáját és a kapcsolás áramfelvételét f 20 Hz frekvencián (X C, I)! c) Határozza meg a kondenzátoron és az ellenálláson fellépő feszültséget f 20 Hz frekvencián ( C, ki )! d) Készítse el a kapcsolás feszültségeinek jellegre helyes vektorábráját (igényes szabadkézi vázlat is megfelel)! Határozza meg a bemeneti és a kimeneti feszültség közötti fázisszög (φ) abszolút értékét! írásbeli vizsga / május 13.

6 3. feladat Maximális pontszám: 15 Munkapont-beállító ellenállások számítása R B1 +2,6 V R B2 R C +6 V T +2 V R E +10 V 0 V Adatok: I C0 2 ma (munkaponti kollektoráram) B 80 (egyenáramú áramerősítési tényező) A testponthoz viszonyított munkaponti feszültségeket az ábra tartalmazza. Az R B2 ellenálláson a munkaponti bázisáram tízszerese folyik. Feladatok: a) Határozza meg a munkaponti bázis- és emitteráram pontos értékét (I B0, I E0 )! b) Határozza meg a kollektor- és az emitterellenállás értékét (R C, R E )! c) Határozza meg a bázisosztó ellenállások értékét (R B1, R B2 )! 4. feladat Maximális pontszám: 15 Logikai hálózat tervezése Adott a logikai függvény algebrai alakja: _ F 4 A B C D + A B C D + A B C D + A B C D + A B C D + A B C D + + A B C D + A B C D + A B C D + A B C D A legnagyobb helyi értékű változót A-val jelöltük. Feladatok: a) Írja fel a függvény diszjunktív sorszámos alakját! b) Egyszerűsítse a diszjunktív függvényt grafikus módszerrel! c) Valósítsa meg az egyszerűsített függvényt NOT, AND és OR kapukkal! írásbeli vizsga / május 13.

7 írásbeli vizsga / május 13.

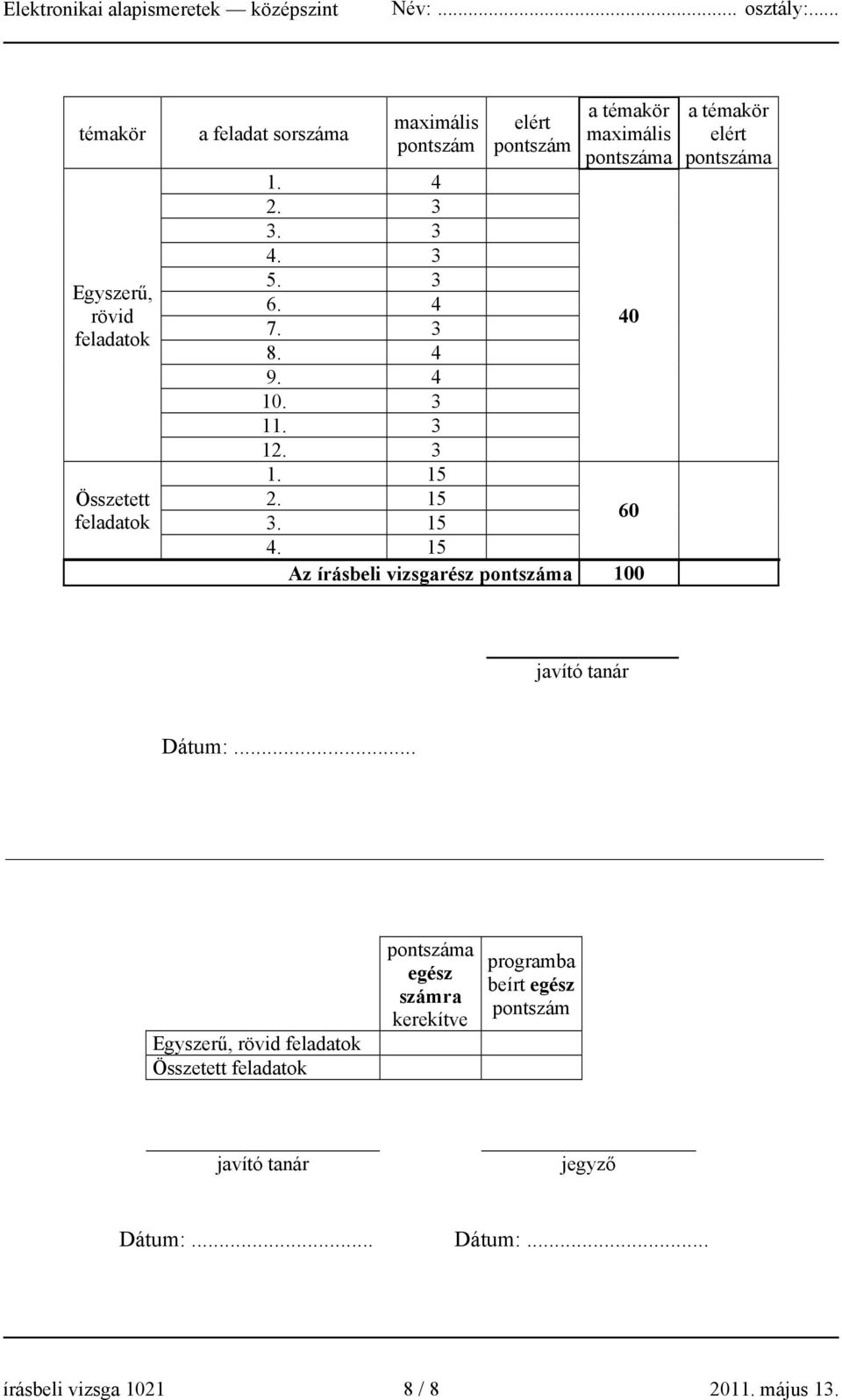

8 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 13.
