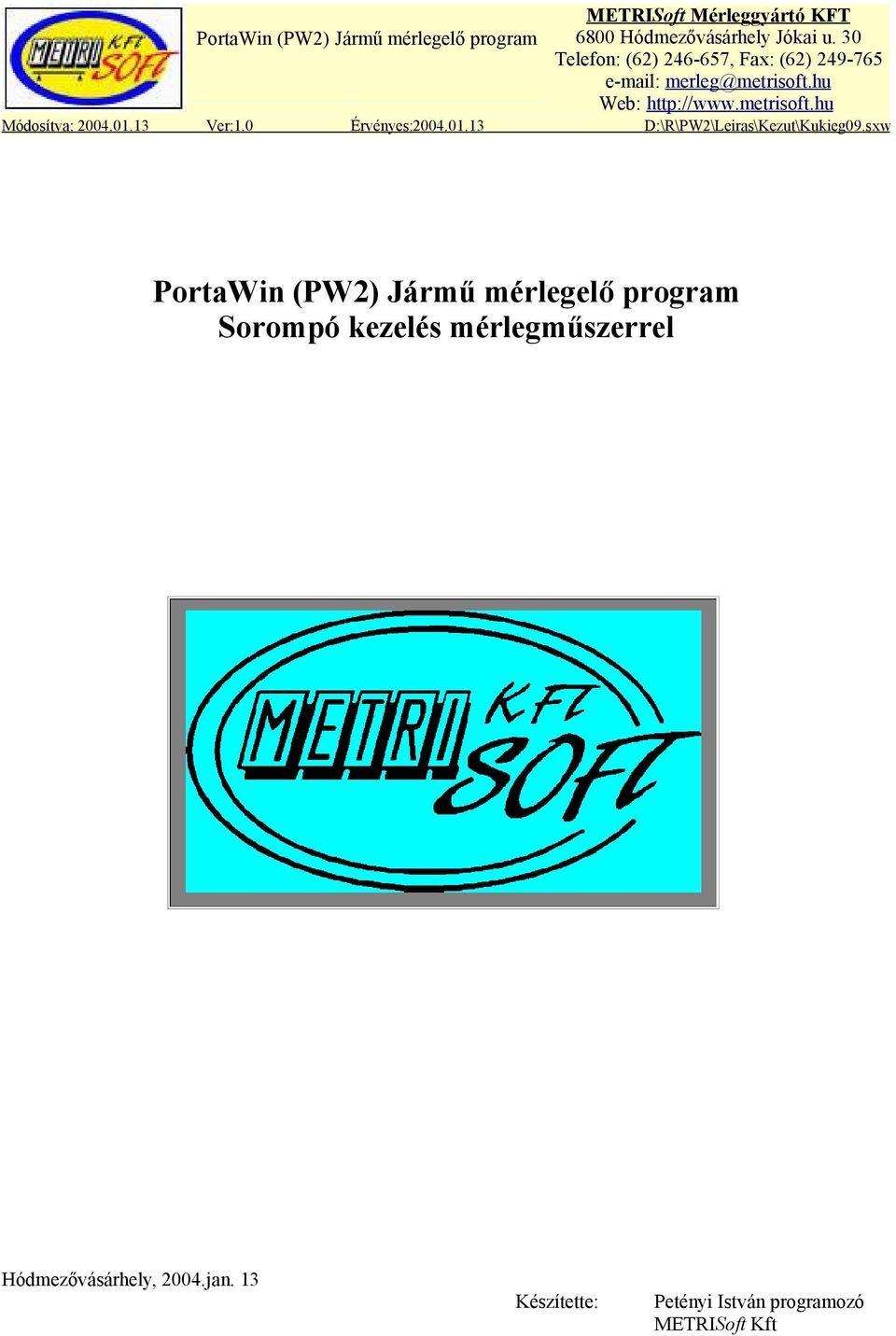

1 METRISoft Mérleggyártó KFT PortaWin (PW2) Jármű mérlegelő program 6800 Hódmezővásárhely Jókai u. 30 Telefon: (62) , Fax: (62) Web: Módosítva: Ver:1.0 Érvényes: D:\R\PW2\Leiras\Kezut\Kukieg09.sxw PortaWin (PW2) Jármű mérlegelő program Sorompó kezelés mérlegműszerrel Hódmezővásárhely, 2004.jan. 13 Készítette: Petényi István programozó METRISoft Kft

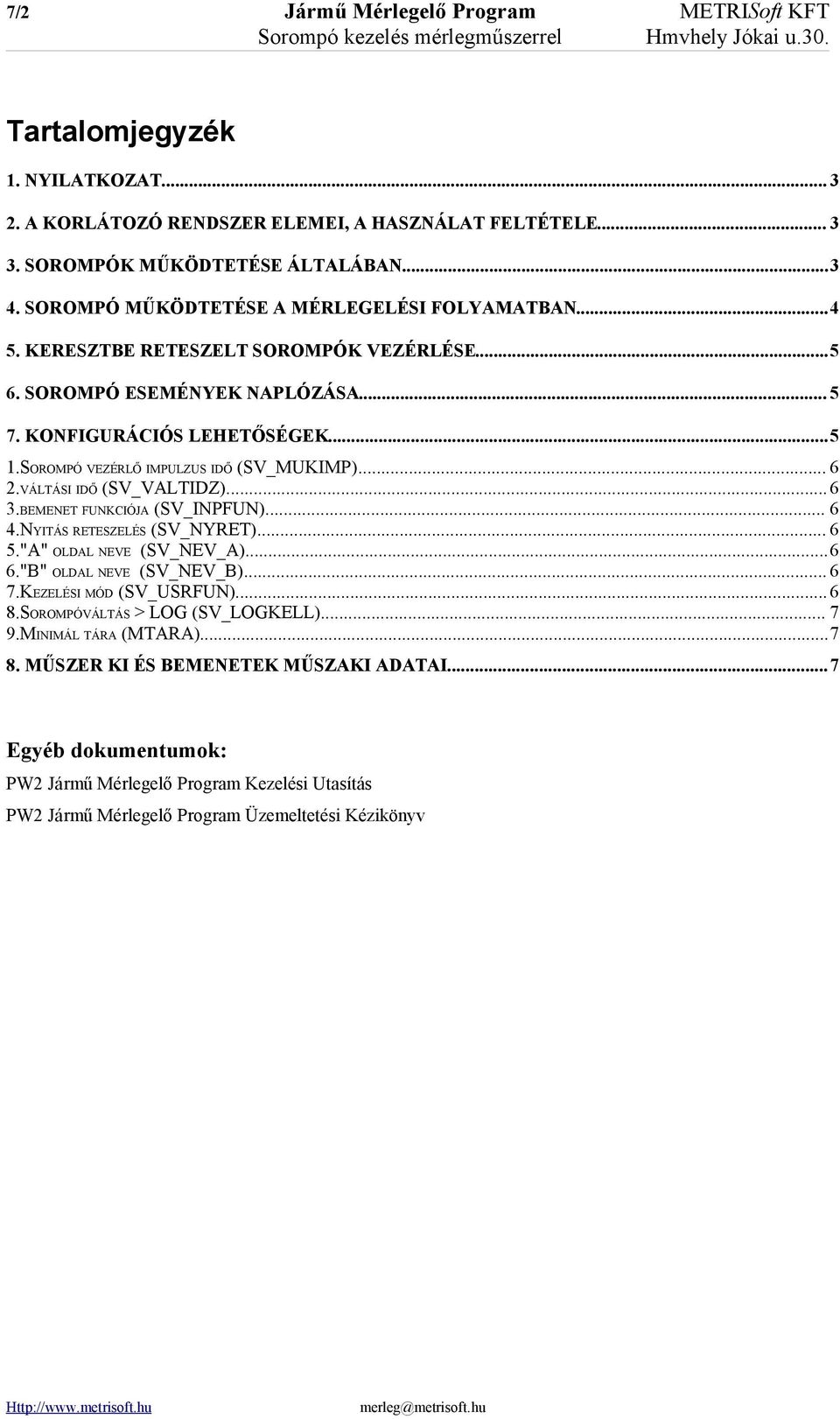

2 7/2 Jármű Mérlegelő Program METRISoft KFT Sorompó kezelés mérlegműszerrel Hmvhely Jókai u.30. Tartalomjegyzék 1. NYILATKOZAT A KORLÁTOZÓ RENDSZER ELEMEI, A HASZNÁLAT FELTÉTELE SOROMPÓK MŰKÖDTETÉSE ÁLTALÁBAN SOROMPÓ MŰKÖDTETÉSE A MÉRLEGELÉSI FOLYAMATBAN KERESZTBE RETESZELT SOROMPÓK VEZÉRLÉSE SOROMPÓ ESEMÉNYEK NAPLÓZÁSA KONFIGURÁCIÓS LEHETŐSÉGEK SOROMPÓ VEZÉRLŐ IMPULZUS IDŐ (SV_MUKIMP) VÁLTÁSI IDŐ (SV_VALTIDZ) BEMENET FUNKCIÓJA (SV_INPFUN) NYITÁS RETESZELÉS (SV_NYRET) "A" OLDAL NEVE (SV_NEV_A) "B" OLDAL NEVE (SV_NEV_B) KEZELÉSI MÓD (SV_USRFUN) SOROMPÓVÁLTÁS > LOG (SV_LOGKELL) MINIMÁL TÁRA (MTARA) MŰSZER KI ÉS BEMENETEK MŰSZAKI ADATAI...7 Egyéb dokumentumok: PW2 Jármű Mérlegelő Program Kezelési Utasítás PW2 Jármű Mérlegelő Program Üzemeltetési Kézikönyv merleg@metrisoft.hu

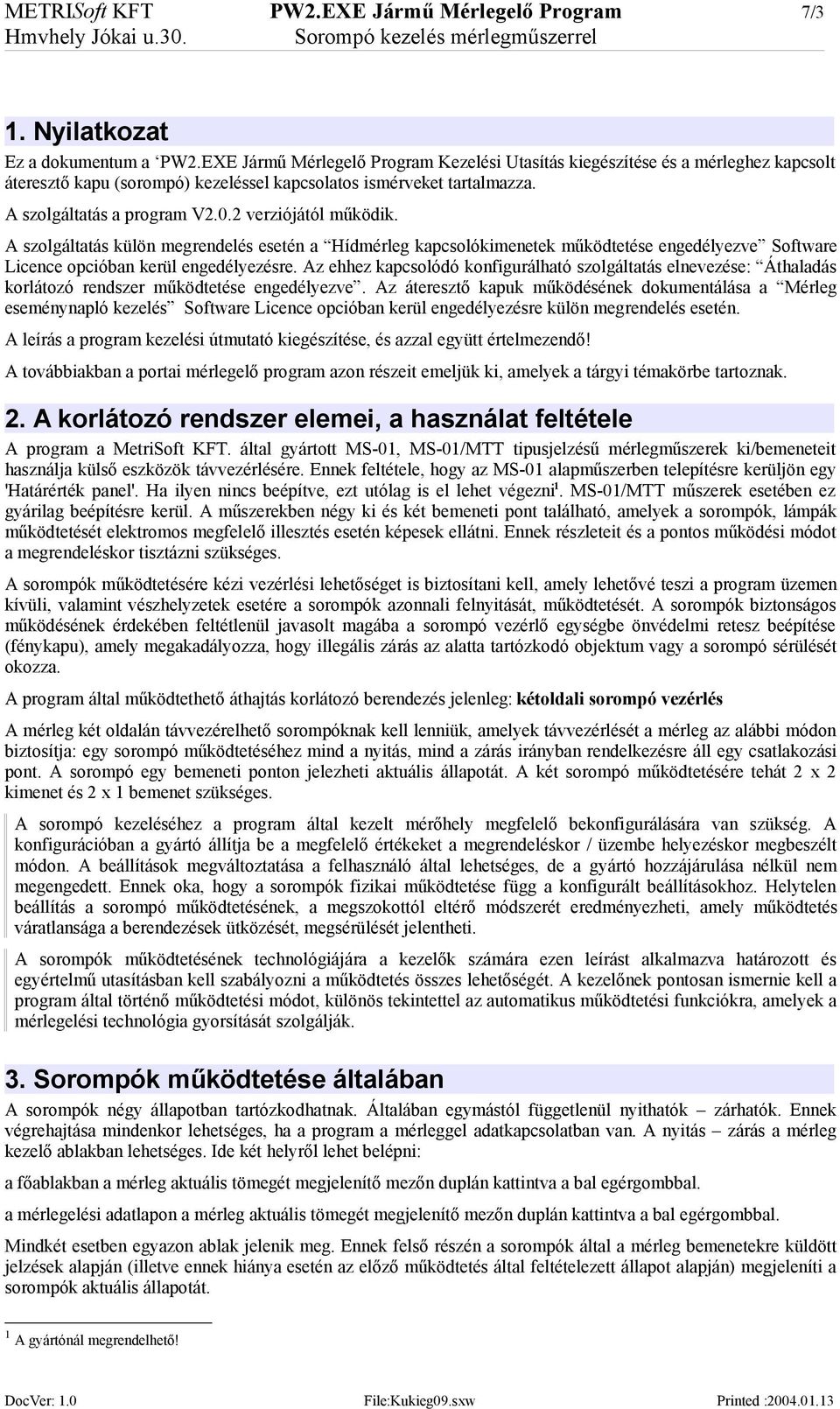

3 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 7/3 Hmvhely Jókai u.30. Sorompó kezelés mérlegműszerrel 1. Nyilatkozat Ez a dokumentum a PW2.EXE Jármű Mérlegelő Program Kezelési Utasítás kiegészítése és a mérleghez kapcsolt áteresztő kapu (sorompó) kezeléssel kapcsolatos ismérveket tartalmazza. A szolgáltatás a program V2.0.2 verziójától működik. A szolgáltatás külön megrendelés esetén a Hídmérleg kapcsolókimenetek működtetése engedélyezve Software Licence opcióban kerül engedélyezésre. Az ehhez kapcsolódó konfigurálható szolgáltatás elnevezése: Áthaladás korlátozó rendszer működtetése engedélyezve. Az áteresztő kapuk működésének dokumentálása a Mérleg eseménynapló kezelés Software Licence opcióban kerül engedélyezésre külön megrendelés esetén. A leírás a program kezelési útmutató kiegészítése, és azzal együtt értelmezendő! A továbbiakban a portai mérlegelő program azon részeit emeljük ki, amelyek a tárgyi témakörbe tartoznak. 2. A korlátozó rendszer elemei, a használat feltétele A program a MetriSoft KFT. által gyártott MS-01, MS-01/MTT tipusjelzésű mérlegműszerek ki/bemeneteit használja külső eszközök távvezérlésére. Ennek feltétele, hogy az MS-01 alapműszerben telepítésre kerüljön egy 'Határérték panel'. Ha ilyen nincs beépítve, ezt utólag is el lehet végezni 1. MS-01/MTT műszerek esetében ez gyárilag beépítésre kerül. A műszerekben négy ki és két bemeneti pont található, amelyek a sorompók, lámpák működtetését elektromos megfelelő illesztés esetén képesek ellátni. Ennek részleteit és a pontos működési módot a megrendeléskor tisztázni szükséges. A sorompók működtetésére kézi vezérlési lehetőséget is biztosítani kell, amely lehetővé teszi a program üzemen kívüli, valamint vészhelyzetek esetére a sorompók azonnali felnyitását, működtetését. A sorompók biztonságos működésének érdekében feltétlenül javasolt magába a sorompó vezérlő egységbe önvédelmi retesz beépítése (fénykapu), amely megakadályozza, hogy illegális zárás az alatta tartózkodó objektum vagy a sorompó sérülését okozza. A program által működtethető áthajtás korlátozó berendezés jelenleg: kétoldali sorompó vezérlés A mérleg két oldalán távvezérelhető sorompóknak kell lenniük, amelyek távvezérlését a mérleg az alábbi módon biztosítja: egy sorompó működtetéséhez mind a nyitás, mind a zárás irányban rendelkezésre áll egy csatlakozási pont. A sorompó egy bemeneti ponton jelezheti aktuális állapotát. A két sorompó működtetésére tehát 2 x 2 kimenet és 2 x 1 bemenet szükséges. A sorompó kezeléséhez a program által kezelt mérőhely megfelelő bekonfigurálására van szükség. A konfigurációban a gyártó állítja be a megfelelő értékeket a megrendeléskor / üzembe helyezéskor megbeszélt módon. A beállítások megváltoztatása a felhasználó által lehetséges, de a gyártó hozzájárulása nélkül nem megengedett. Ennek oka, hogy a sorompók fizikai működtetése függ a konfigurált beállításokhoz. Helytelen beállítás a sorompó működtetésének, a megszokottól eltérő módszerét eredményezheti, amely működtetés váratlansága a berendezések ütközését, megsérülését jelentheti. A sorompók működtetésének technológiájára a kezelők számára ezen leírást alkalmazva határozott és egyértelmű utasításban kell szabályozni a működtetés összes lehetőségét. A kezelőnek pontosan ismernie kell a program által történő működtetési módot, különös tekintettel az automatikus működtetési funkciókra, amelyek a mérlegelési technológia gyorsítását szolgálják. 3. Sorompók működtetése általában A sorompók négy állapotban tartózkodhatnak. Általában egymástól függetlenül nyithatók zárhatók. Ennek végrehajtása mindenkor lehetséges, ha a program a mérleggel adatkapcsolatban van. A nyitás zárás a mérleg kezelő ablakban lehetséges. Ide két helyről lehet belépni: a főablakban a mérleg aktuális tömegét megjelenítő mezőn duplán kattintva a bal egérgombbal. a mérlegelési adatlapon a mérleg aktuális tömegét megjelenítő mezőn duplán kattintva a bal egérgombbal. Mindkét esetben egyazon ablak jelenik meg. Ennek felső részén a sorompók által a mérleg bemenetekre küldött jelzések alapján (illetve ennek hiánya esetén az előző működtetés által feltételezett állapot alapján) megjeleníti a sorompók aktuális állapotát. 1 A gyártónál megrendelhető! DocVer: 1.0 File:Kukieg09.sxw Printed :

4 7/4 Jármű Mérlegelő Program METRISoft KFT Sorompó kezelés mérlegműszerrel Hmvhely Jókai u.30. A sorompók gyárilag általános elnevezést kapnak ( A Oldal, B Oldal), tekintettel a helyszín ismeretének hiányára. Ez a megrendeléskor megadott információk alapján konkretizálható egy egy rövid, címkeszerű elnevezéssel (pl. Főkapu - Telephely, mint a tájolásra utaló elnevezés). A sorompók független működtetésére az adott oldalon található emelő / záró gombokra kattintással történhet. A megnyomáskor a program a gombhoz rendelt Ábra 1 Sorompók működtetése a mérleg megjelenítő ablakban mérleg kimenetet a bekonfigurált időre bekapcsolja. Az idő általában 1-2 másodperc időtartamú, elégnek kell lennie ahhoz, hogy a sorompó vezérlő berendezés a jelzést átvegye és végrehajtását megkezdje. A sorompók alternatív átkapcsolására is található egy gomb. Ez abból a megfontolásból lett beépítve, hogy leggyakrabban egy, a mérlegen levő jármű ellenőrzött átbocsájtását a mögötte levő sorompó lezárásával és az előtte levő felnyitásával végzik. Az alternatív működtetés a sorompókat ellentétes állapotba helyezi. Az alternatív átkapcsolás mindkét sorompóra azonnal végrehajtásra kerül egymástól függetlenül, ha mindkettő azonos állapotban van (mindkettő zárva vagy mindkettő nyitva). Általános esetben ez igaz a sorompók váltott alapállapotában is. Speciális konfigurációs beállítás lehetséges azonban a váltott állású sorompóhelyzet kezelésére. Ennek alkalmazásakor a váltás parancs hatására előbb a nyitott sorompó lezár, majd ezen állapot megjelenésekor nyit a másik sorompó. Annak érdekében, hogy a nyitni kívánt sorompó működtetése ne függjön kizárólagosan és egyéb feltétel nélkül a záródó sorompó beállásától, egy előre bekonfigurált időzítő érték (4-5 másodperc szokott lenni) letelte gondoskodik. Ha ez az idő letelik anélkül, hogy a záródó sorompó nem éri el a zárt állapotot, a nyitni kívánt sorompó nem kezdi el a nyitást. A különféle sorompó vezérlő egységektől függően a mérleg bemenetére adott állapot információ értelmezése konfigurálhatóan többféle lehet. A program egyszeri bekonfigurálás után az alábbi értelmezést végzi (azonos módon) mindkét sorompó számára: (a számok a konfigurációs értéket egyértelműsítik) 0: nincs semmi visszajelzés 1: a sorompó zárt állapotban 2: a sorompó nyitott (nem zárt) állapotban 3: a sorompó átkapcsolási folyamatban van (nincs végállapotban) 4: a sorompó üzemkész A program az 1 és 2 esetén direkt módon értelmezi a Nyitva / Zárva állapotot, míg a többi esetben csak az előző kezelői szándékból kiindulva, a legutóbbi tárolt állapotot tudja erre felhasználni! 4. Sorompó működtetése a mérlegelési folyamatban A sorompó mérlegelési folyamatban történő működtetése azt jelenti, hogy a kezelő számára részben vagy teljesen automatikusan történik a sorompók állapotának megváltoztatása. Ez a szolgáltatás megfelelő konfigurációs beállítás esetén működik vagy letiltható. A cél a jármű mérlegen történő közlekedésének szabályozása. A beavatkozási pontok: egy mérlegelési adatlapra történő belépés (új mérés feladása vagy meglevő, még nyitott mérés adatlap elővétele): ez a jármű beengedését kívánja meg. egy jármű kezdő mérlegelése: ez a jármű kiengedését kívánja meg Ábra 2 Sorompó választás működtetéshez egy jármű záró mérése/nyomtatás után a mérési adatlap lezárása: ez a jármű kiengedését kívánja meg. A sorompók lehetséges állapota a műveletek megkezdésekor: mindkettő zárva, mindkettő nyitva, ellentétesen állnak. Ha a döntéseket részben a számítógép végzi, akkor ennek alapja mindig az, hogy a mérlegen van-e jármű (terhelve van-e) az adott mérlegelési fázisban. A program általában felajánlja a kezelő számára a sorompó váltási lehetőségeket, kivéve az alábbi eseteket: Mérési adatlapra történő belépés: Ekkor feltételezendő, hogy jármű mérlegre engedése szükséges. merleg@metrisoft.hu

5 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 7/5 Hmvhely Jókai u.30. Sorompó kezelés mérlegműszerrel Ha új mérési adatlap kerül nyitásra vagy megnyitott mérés adatlapjára lép a kezelő, akkor a választóablak nem jelenik meg abban az esetben, ha a mérlegen van terhelés és a sorompók váltott helyzetben vannak. Ez egyértelműen azt jelenti, hogy a jármű a megfelelő oldalról a méréshez a mérlegre állt. A sorompók helyzete változatlan marad. Mérés végrehajtása, mérési adatlap zárása: Ekkor feltételezendő, hogy a jármű a mérlegről távozik Ha mérlegelési esemény történt (kezdő mérés vagy mérési adatlap zárás) a választóablak nem jelenik meg abban az esetben, ha a mérlegen van terhelés, a sorompók váltott helyzetben vannak és a kezelő nem hajtott végre külön sorompó váltást a program más funkciójában. Ez egyértelműen azt jelenti, hogy a jármű előtti sorompó zárt, mögötte nyitott. A sorompókat a program automatikusan átváltja a jármű távozását biztosítandó. Annak érdekében, hogy a a járművek mérlegen való jelenléte egyéb, kisebb terhelésektől elkülöníthető legyen, konfigurálható a minimális táraérték, amely a fenti automatikus döntéseket kiváltja. Megjegyzések: A kezelő a mérési adatlapról bármikor dupla egérkattintással előhívhatja a mérleg megjelenítő ablakot (a bruttó tömeg kijezésre kell kattintani), ahol a sorompókat szabadon válthatja. Ha a részben automatikus programozott döntés nincs bekonfigurálva, a fenti automatikus funkciók helyett a sorompók váltását biztosító ablak jelenik meg. 5. Keresztbe reteszelt sorompók vezérlése Ha a két sorompó a vezérlő elektronikájában úgy van reteszelve, hogy egy sorompó csak akkor nyitható, ha a másik zárva van, akkor az ellentétes irányú sorompóváltás sorrendi működtetéssel történik. A programban beállításra kerül egy 'váltási időzítés', amely a gyakorlatban 4-5 másodperc. A sorompókról nyitva vagy zárva visszajelzés szükséges. Egy ellentétes irányba váltás ilyen esetben első lépésben a nyitott sorompó zárását, majd második lépésben, annak zárt állapotában a másik sorompó nyitását eredményezi. A zárásba vezérlés ideje nem haladhatja meg a 'váltási időzítés' értéket, mert ebben az esetben a másik sorompó nyitása nem fog megtörténni. A keresztbe reteszelt sorompók működtetése azonos állás esetén is lehetséges a programból, mert általában létezik olyan retesz-feloldási kapcsoló a sorompó vezérlő egységeken, amely lehetővé teszi mindkét sorompó egyidejű nyitva tartását. Ha ez az állapot van aktivizálva, akkor a program által kiadott egyidejű emelés mindkét sorompóra hatásos lehet. Egyébként mindössze annyi történik, hogy a gyorsabb sorompó képes lesz nyitni a másik nem. 6. Sorompó események naplózása A program a Mérleg eseménynapló kezelés Software Licence opció engedélyezett állapota (külön megrendelés tárgya) és a mérleg eseménynapló helyes bekonfigurálása esetén a sorompó állapotváltásait is benaplózza. A naplózás egyszerűbb esetben csak azokra az állapotokra terjed ki, amelyekben mindkét sorompó egyidőben nyitásra kerül, illetve ez az állapot megszűnik. Nem tiltható le továbbá, hogy a program indításakor / leállításakor érzékelt sorompó helyzetek is naplóba kerüljenek. Konfigurációban külön engedélyezhető, hogy minden sorompó állapotváltozás naplózásra kerüljön. A naplózás a sorompóktól származó visszajelzések megváltozásától függ és nem a kezelő által kiadott működtetési parancsokra, következésként a sorompó vezérlőegység más úton történő működtetése is eredményezheti a naplózást, ha az sorompóhelyzet változással jár. 7. Konfigurációs lehetőségek A sorompók kezelésének lehetőségét és módját a gyártó állítja be a Megrendelő igényei Ábra 3 Sorompó paramétereinek konfigurálása alapján. A konfigurálás a program 'Beállítások' => '&Program konfiguráció [Leállított rendszer] #' menüből érhető el. A DocVer: 1.0 File:Kukieg09.sxw Printed :

6 7/6 Jármű Mérlegelő Program METRISoft KFT Sorompó kezelés mérlegműszerrel Hmvhely Jókai u.30. konfiguráció ablakban az 'Egyéb funkciók' alatt a 'Mérőhelyek beállításai' menüpontban adhatók meg a mérőhely speciális működési paraméterei. Ezek között a sorompó működtetés hangolásához az alábbi adatoszlopok tartoznak (a zárójeles címke az adatoszlop fizikai elnevezése a tulajdonos 'MERDEF.DB' táblázatban): 1. Sorompó vezérlő impulzus idő (SV_MUKIMP) Megadása sec értékben. A sorompó vezérléséhez egy itt megadott ideig lesz a kimeneten jelen a működtető kapcsolóállás. 0 értéke letiltja a sorompóvezérlést! 2. váltási idő (SV_VALTIDZ) Megadása sec értékben. Az itt megadott idő alatt bármelyik sorompó biztonsággal át kell váltson. Keresztbe reteszelt sorompó vezérlés esetén az idő a záródó sorompó számára megengedett maximális idő a zárttá állapotba állásra. 3. bemenet funkciója (SV_INPFUN) A sorompó vezérlés által kiadott információ. Az alábbiak közül kell választani: 0:nincs jelbemenet 1:sorompó Zárt állapotban 2:sorompó Nyitott (nem zárt) állapotban 3:Működtetés aktív ('váltás jelzése') 4:Sorompó egység üzemkész A mérleg két bemenete azonos funkciójú. Az IN1 a programban "A" jelzésű az IN2 a "B" jelzésű sorompó visszajelző bemenete. az IN1 az OU1 és OU2 kimenet, az IN2 az OU3 és OU4 kimenet működtetéséhez tartozik. 4. Nyitás reteszelés (SV_NYRET) IGEN: Egyik sorompó nyitása a másik zárt állapotában lehetséges NEM: Nincs ilyen feltétel Ha a feltétel IGEN, egy sorompó nyitása a 'Váltás' kezelői funkcióban úgy történik, hogy előtte a másik sorompó zárt állapota kerül beállításra/ellenőrzésre. Ettől függetlenül van olyan funkció, amelyik egy sorompóra nyitást vagy zárát kezdeményez, ez a feltétel csak a 'váltás' parancsra kerül figyelembe vételre. 5. "A" oldal neve (SV_NEV_A) Tetszőleges, rövid, címkeszerű elnevezés a programban A oldal-nak tekintett sorompóra. Az A oldal vezérlése az OU1, OU2 és IN1 ki/bemeneti pontokkal történik. 6. "B" oldal neve (SV_NEV_B) Tetszőleges, rövid, címkeszerű elnevezés a programban B oldal-nak tekintett sorompóra. Az A oldal vezérlése az OU3, OU4 és IN2 ki/bemeneti pontokkal történik. 7. Kezelési mód (SV_USRFUN) A sorompó mérlegelési lépésekhez kapcsolódó működési mód. 0 :nincs speciális kezelés 1:Mérlegelési folyamat léptetéskor kezelői döntés 2:1+a mérlegen levő tömegtől függően automatikus döntés A mérlegelési folyamat működtetéshez bevont lépései: Belépés mérési adatlapra kezdő mérés megtörténte mérési adatlap lezárás megtörténte (1): Mérési adatlap nyitásakor, a kezdő mérés után, a záró mérés (nyomtatás) után kezelői választás a lehetséges sorompó műveletek közül merleg@metrisoft.hu

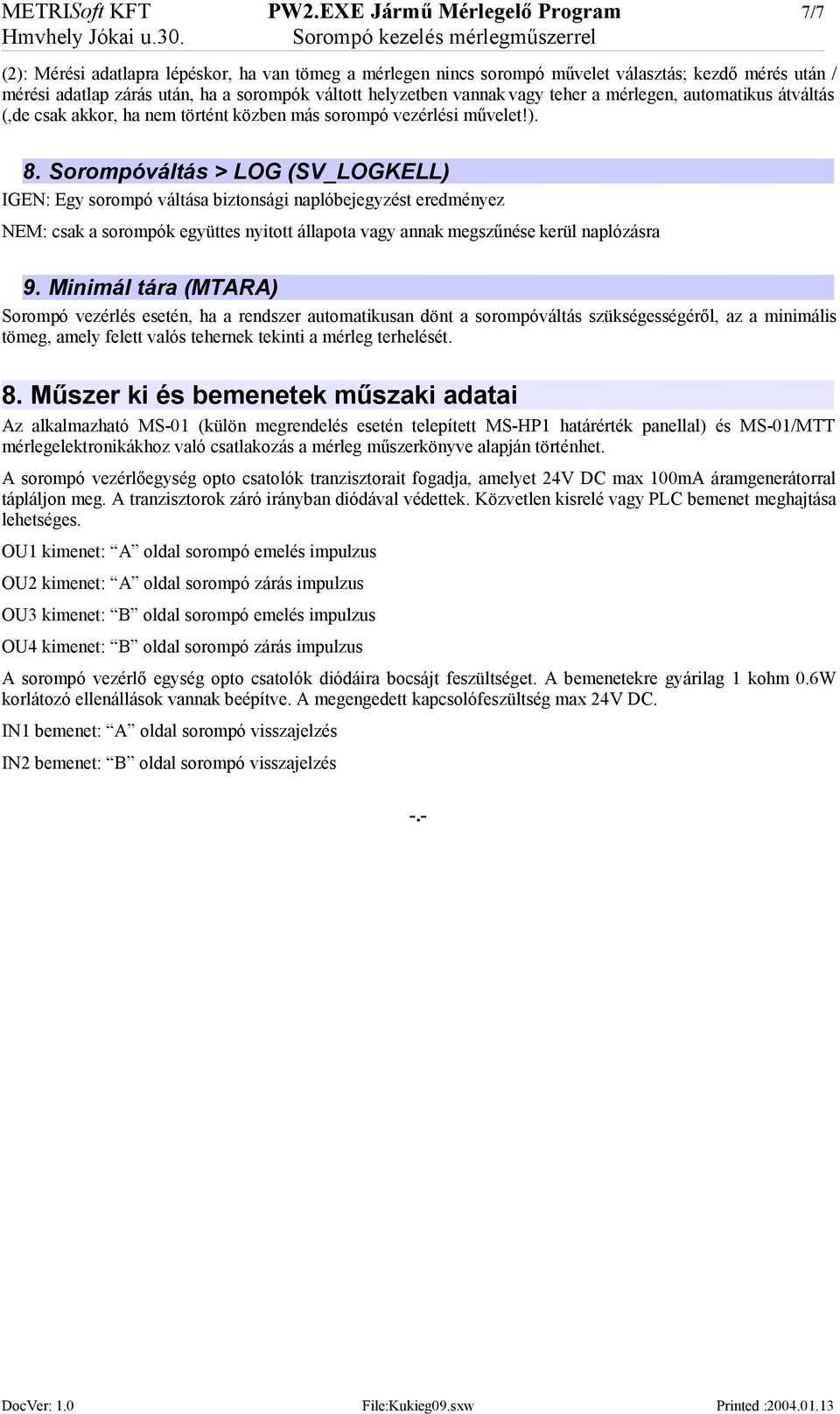

7 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 7/7 Hmvhely Jókai u.30. Sorompó kezelés mérlegműszerrel (2): Mérési adatlapra lépéskor, ha van tömeg a mérlegen nincs sorompó művelet választás; kezdő mérés után / mérési adatlap zárás után, ha a sorompók váltott helyzetben vannak vagy teher a mérlegen, automatikus átváltás (,de csak akkor, ha nem történt közben más sorompó vezérlési művelet!). 8. Sorompóváltás > LOG (SV_LOGKELL) IGEN: Egy sorompó váltása biztonsági naplóbejegyzést eredményez NEM: csak a sorompók együttes nyitott állapota vagy annak megszűnése kerül naplózásra 9. Minimál tára (MTARA) Sorompó vezérlés esetén, ha a rendszer automatikusan dönt a sorompóváltás szükségességéről, az a minimális tömeg, amely felett valós tehernek tekinti a mérleg terhelését. 8. Műszer ki és bemenetek műszaki adatai Az alkalmazható MS-01 (külön megrendelés esetén telepített MS-HP1 határérték panellal) és MS-01/MTT mérlegelektronikákhoz való csatlakozás a mérleg műszerkönyve alapján történhet. A sorompó vezérlőegység opto csatolók tranzisztorait fogadja, amelyet 24V DC max 100mA áramgenerátorral tápláljon meg. A tranzisztorok záró irányban diódával védettek. Közvetlen kisrelé vagy PLC bemenet meghajtása lehetséges. OU1 kimenet: A oldal sorompó emelés impulzus OU2 kimenet: A oldal sorompó zárás impulzus OU3 kimenet: B oldal sorompó emelés impulzus OU4 kimenet: B oldal sorompó zárás impulzus A sorompó vezérlő egység opto csatolók diódáira bocsájt feszültséget. A bemenetekre gyárilag 1 kohm 0.6W korlátozó ellenállások vannak beépítve. A megengedett kapcsolófeszültség max 24V DC. IN1 bemenet: A oldal sorompó visszajelzés IN2 bemenet: B oldal sorompó visszajelzés -.- DocVer: 1.0 File:Kukieg09.sxw Printed :
