Elektropneumatika. 3. előadás
|
|
|
- Virág Vörös
- 8 évvel ezelőtt
- Látták:
Átírás
1 3. előadás
2 Tartalom: Az elektropneumatikus vezérlés Az elektropneumatikus a rendszer elemei: hálózati tápegység, elektromechanikus kapcsoló elemek: relék, szelepek, szenzorok. Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
3 A pneumatikus rendszer felépítése Munkavégzés Munkahenger Fojtó-visszacsapó szelep Vezérlés Útváltó Levegőellátás Levegő előkészítő egység Légsűrítő Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
4 Elektropneumatikus vezérlés Végrehajtás Végrehajtók Munkavégzés Jelkiadás Erősítők Jelfeldolgozás Irányítók Vezérlés Jelbevitel Jeladók Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
5 Elektropneumatikus vezérlés előnyei Magasabb fokú megbízhatóság Kisebb tervezési, üzembe helyezési költség Kisebb helyszükséglet Gyorsabb működés Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
6 Az elektromosság alapjai Ohm törvény U = R I U U R I = R I feszültség ellenállás áram[ A] [ V ] [ Ω] Villamos teljesítmény P P = U I teljesítmény [ W ] Elektromos áramkör Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
![teljesítmény P P = U I teljesítmény [ W ] Elektromos](/docs-images/50/18291195/images/page_6.jpg "áramkör Automatizálástechnika EP I.")
7 Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
8 Hálózati tápegység A hálózati tápegység a következő alkotóelemekből áll: A hálózati transzformátor alakítja át a hálózati váltakozó feszültséget (pl. 230 V) a kimenő feszültségre (többnyire 24 V). A G egyenirányítón és a C kondenzátoron keresztül képződik a simított egyenfeszültség. Az egyenfeszültséget végül a szabályozó stabilizálja. Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
9 Relé Elektropneumatika Elektromos jelfeldolgozó elemek Kis teljesítményű jel hatására kapcsol (váltja az érintkezőket) ezáltal vezérel Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
10 Időrelék Elemei: változtatható ellenállás, kondenzátor, relé Működése: A bemeneti vezérlőjelhez képest adott idő elteltével kapcsol a kimenet Bekapcsolást késleltető időrelé Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
11 Időrelék Elemei: változtatható ellenállás, kondenzátor, relé Működése: A bemeneti vezérlőjel hatására azonnal kapcsolja a kimenetet, a bemeneti jel megszüntetését követően adott idő elteltével kapcsolja ki a kimenet Elengedés késleltető időrelé Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
12 Időzítő relés egység meghúzásra-, illetve elengedésre késleltetett időzítő egység Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
13 Elektromechanikus kapcsolóelemek Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
14 Elektromosan működtetett útszelepek 2/2-es mágnes szelep Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
15 Elektromosan működtetett útszelepek 3/2-es elővezérelt mágnes szelep Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
16 Elektromosan működtetett útszelepek Elővezérlés leszellőzése Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
17 Elektromosan működtetett útszelepek 5/2-es elővezérelt monostabil mágnes szelep, kézi segédműködtetéssel Automatizálástechnika EP I. előadás Farkas Zsolt BME GT

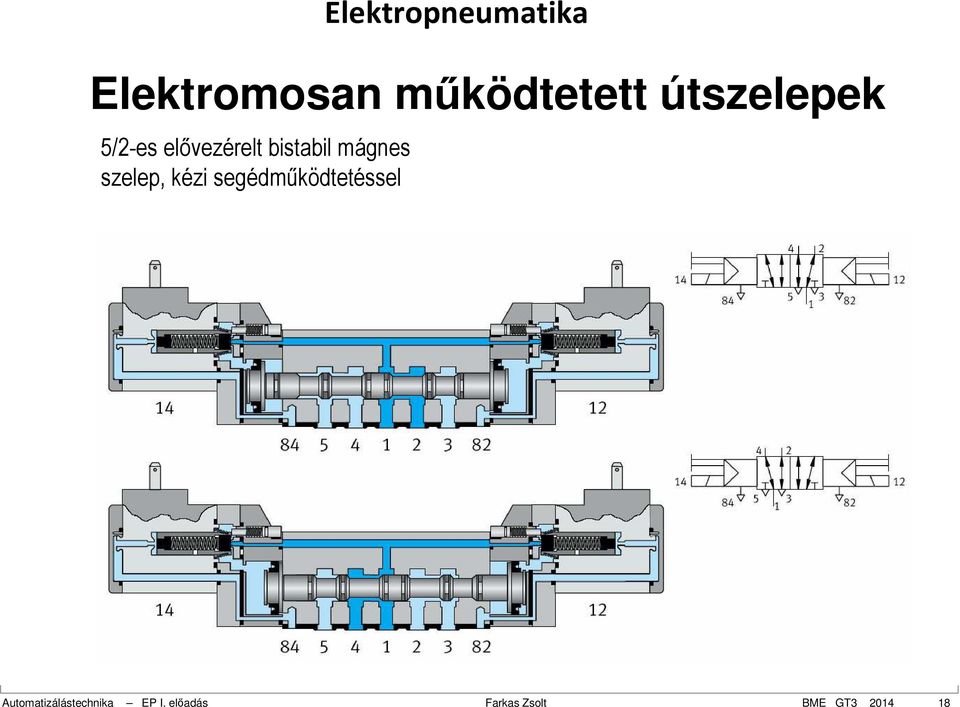

18 Elektromosan működtetett útszelepek 5/2-es elővezérelt bistabil mágnes szelep, kézi segédműködtetéssel Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
19 Elektromosan működtetett útszelepek 5/3-as elővezérelt monostabil mágnes szelep, kézi segédműködtetéssel Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
20 A szenzorok (érzékelők) feladata, alkalmazása A szenzorok csoportosítása: pl.: érzékelendő fizikai mennyiség, jelenség alapján érintéses érintés nélküli Szenzorok érintkezős érintkező nélküli bináris analóg A szenzorok vezetékezése: Szenzorok időzítők: kettő vezetékes három vezetékes négy-, illetve több vezetékes bekapcsolás késleltetése kikapcsolás késleltetése Szenzorok logikai áramkörök: Kimeneti jel alapján: egy impulzus logikai funkció mozgás érzékelése forgás-, mozgás irányának érzékelése PNP szenzorok (24V-os kimeneti jel) NPN szenzorok (0V-os kimeneti jel) Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
21 Helyzetérzékelő szenzorok 1. Mechanikus helyzetkapcsolók Jellemzői: érintéses (1-10N) érintkezős Elektromos mikrokapcsoló pillanatkapcsoló fenntartó kapcsoló Érintkezők záró bontó pattanó Hátrányai: lassan váltó ívképződés korrózió pergés összeakadás kis kapcsolási frekvencia E0 E1 E2 E3 E4 Tipikus alkalmazási területe: erős mágneses mezőt gerjesztő berendezések kapcsolási teljesítmény kapcsolási pontosság kapcsolási frekvencia kapcsolási idő élettartam ~ 6 A 0,01 0,1 mm kapcsolás/min ~ 10 ms ~ kapcsolás Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
22 Helyzetérzékelő szenzorok 2. Közelítéskapcsolók Elektropneumatika Jellemzői: Érintés nélkül Magasabb élettartam Megbízhatóbb működés Mágneses közelítéskapcsoló Induktív közelítéskapcsoló Kapacitív közelítéskapcsoló Ultrahangos közelítéskapcsoló Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
23 Helyzetérzékelő szenzorok 2. Közelítéskapcsolók Optikai érzékelők Elektropneumatika Alkalmazott automatizálás technika Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
24 Elektropneumatikus (relés) vezérlések Egyszeres működésű munkahenger vezérlése Pneumatikus kapcsolás Elektromos kapcsolás Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
25 Elektropneumatikus (relés) vezérlések Egyszeres működésű munkahenger vezérlése, 3/2-es monostabil szeleppel Pneumatikus kapcsolás Elektromos kapcsolás, direkt és indirekt vezérlés Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
26 Elektropneumatikus (relés) vezérlések Kettősműködésű munkahenger vezérlése 5/2-es monostabil szeleppel Pneumatikus kapcsolás Elektromos kapcsolás, direkt és indirekt vezérlés Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
27 Elektropneumatikus (relés) vezérlések Kettősműködésű munkahenger vezérlése 5/2-es monostabil szeleppel, ÉS kapcsolat Pneumatikus kapcsolás Elektromos kapcsolás, direkt és indirekt vezérlés Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
28 Elektropneumatikus (relés) vezérlések Kettősműködésű munkahenger vezérlése 5/2-es monostabil szeleppel, Vagy kapcsolat Pneumatikus kapcsolás Elektromos kapcsolás, direkt és indirekt vezérlés Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
29 Elektropneumatikus (relés) vezérlések Kettősműködésű munkahenger vezérlése 5/2-es monostabil szeleppel, Jelfordítás Pneumatikus kapcsolás Elektromos kapcsolás, direkt és indirekt vezérlés Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
30 Elektropneumatikus (relés) vezérlések Kettősműködésű munkahenger vezérlése 5/2-es monostabil szeleppel, jeltárolás Pneumatikus kapcsolás Dominánsan törlő öntartás Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
31 Elektropneumatikus (relés) vezérlések Kettősműködésű munkahenger vezérlése 5/2-es monostabil szeleppel, jeltárolás Pneumatikus kapcsolás Dominánsan beíró öntartás Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
32 Elektropneumatikus (relés) vezérlések Kettősműködésű munkahenger vezérlése, 5/2-es bistabil szeleppel, jeltárolás Pneumatikus kapcsolás Elektromos kapcsolás Automatizálástechnika EP I. előadás Farkas Zsolt BME GT
