1 Kisfeszültségű motorok Kézikönyv Beszerelési, üzemeltetési, karbantartási és munkabiztonsági kézikönyv További nyelvek: lásd a honlapon > Motorok > Dokumentumkönyvtár

2

3 EK-megfelelőségi nyilatkozat A gyártó: (a gyártó neve és címe) ezennel kijelenti, hogy A következő termékek: (a termék azonosítója) megfelelnek az alábbi EK-irányelv alapvető követelményeinek: 2006/95/EK irányelv (2006. december 12.). A motorok összhangban vannak az alábbi harmonizált szabvánnyal: EN (2004) így tehát az említett irányelv I. mellékletével, Az elektromos berendezések biztonsági céljainak fő elemeivel is. Fontos: Ha a motorokat átalakító alkalmazásokhoz szereli be, a motorral és a felszereléssel kapcsolatban további előírásokat is be kell tartania. Az előírásokat az átalakítókhoz mellékelt beszerelési kézikönyvben olvashatja. A CE-megjelölés éve: Aláírás Cím Dátum Low voltage motor manual ABB Motors and Generators HU 3

4 Kisfeszültségű motorok Beszerelési, üzemeltetési, karbantartási és munkabiztonsági kézikönyv Tartalomjegyzék oldal 1. Bevezetés Megfelelőségi nyilatkozat Érvényesség Kezelés Átvételi ellenőrzés Szállítás és tárolás Emelés A motor tömege Beszerelés és beindítás Általános tudnivalók A szigetelési ellenállás ellenőrzése Alapozás A tengelykapcsolófelek és szíjtárcsák kiegyensúlyozása és rögzítése A motor felszerelése és helyzetbeállítása Állítható sínek és szíjhajtások Lecsapódásleeresztő csavarral ellátott gépek Kábelezés és elektromos csatlakozások Különböző indítási eljárások csatlakoztatásai Segédberendezések csatlakoztatása Kapcsok és forgásirány Üzemeltetés Használat Hűtés Biztonsági szempontok Kisfeszültségű motorok szabályozható fordulatszámú üzemeltetése Bevezetés A tekercselés szigetelése Vonali feszültségek Fázisfeszültségek A tekercselés szigetelésének kiválasztása ACS800 és ACS550 átalakítókhoz A tekercsszigetelés kiválasztása más átalakítókhoz Hővédelem Csapágyáramok A csapágyáramok kiküszöbölése ABB ACS800 és ACS550 átalakítók esetén A csapágyáramok kiküszöbölése más átalakítók esetén HU ABB Motors and Generators Low voltage motor manual

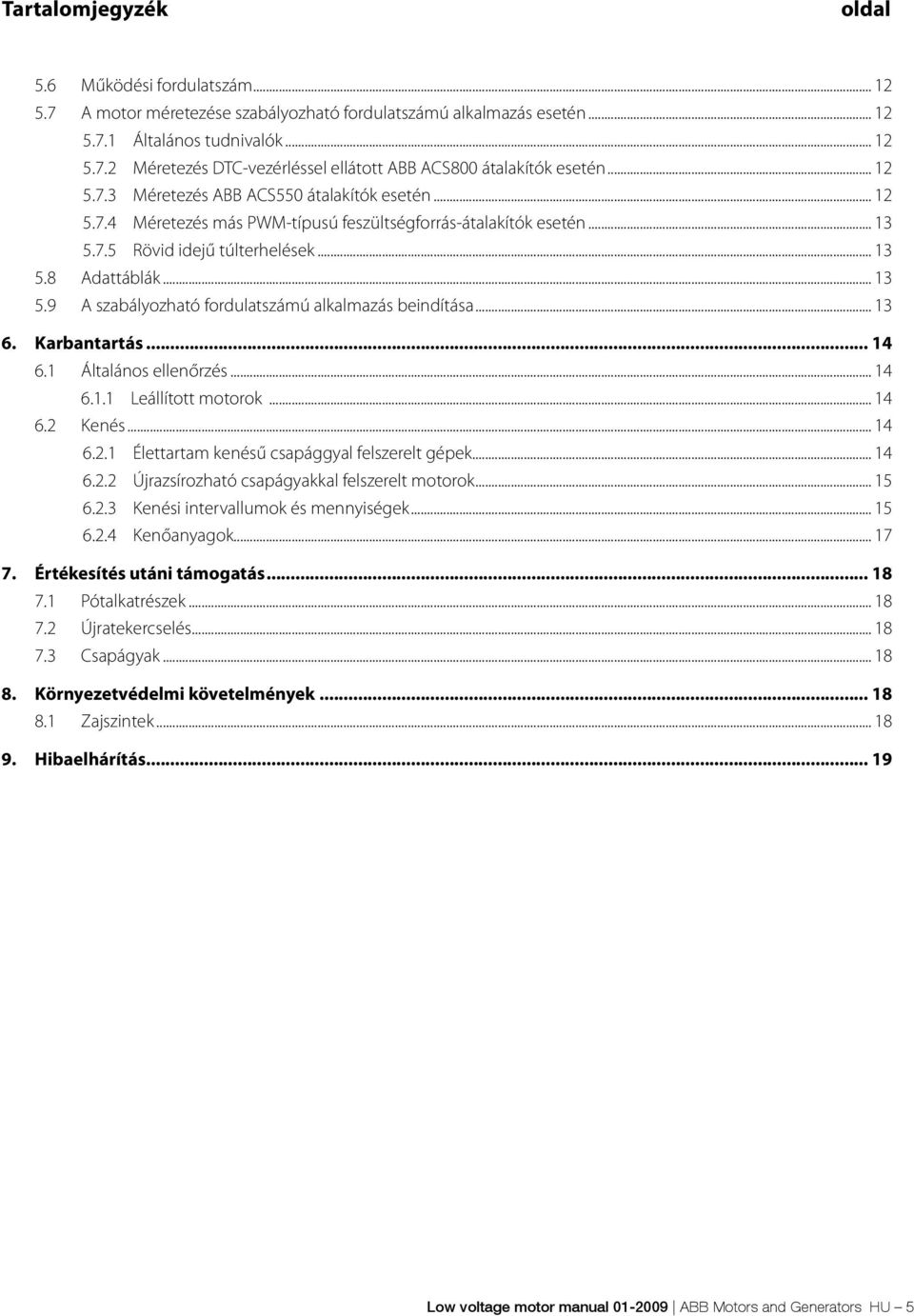

5 Tartalomjegyzék oldal 5.6 Működési fordulatszám A motor méretezése szabályozható fordulatszámú alkalmazás esetén Általános tudnivalók Méretezés DTC-vezérléssel ellátott ABB ACS800 átalakítók esetén Méretezés ABB ACS550 átalakítók esetén Méretezés más PWM-típusú feszültségforrás-átalakítók esetén Rövid idejű túlterhelések Adattáblák A szabályozható fordulatszámú alkalmazás beindítása Karbantartás Általános ellenőrzés Leállított motorok Kenés Élettartam kenésű csapággyal felszerelt gépek Újrazsírozható csapágyakkal felszerelt motorok Kenési intervallumok és mennyiségek Kenőanyagok Értékesítés utáni támogatás Pótalkatrészek Újratekercselés Csapágyak Környezetvédelmi követelmények Zajszintek Hibaelhárítás Low voltage motor manual ABB Motors and Generators HU 5

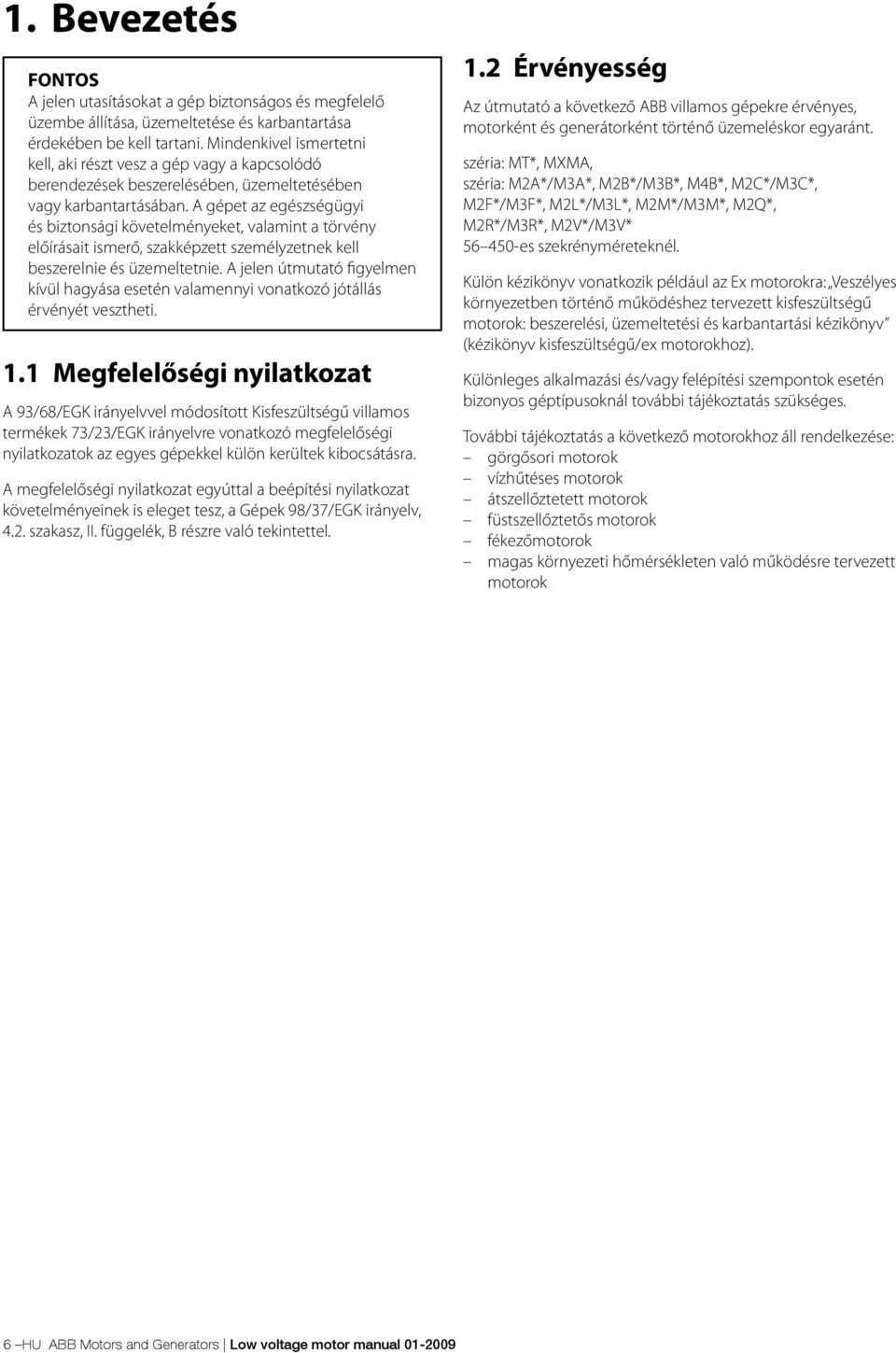

6 1. Bevezetés FONTOS A jelen utasításokat a gép biztonságos és megfelelő üzembe állítása, üzemeltetése és karbantartása érdekében be kell tartani. Mindenkivel ismertetni kell, aki részt vesz a gép vagy a kapcsolódó berendezések beszerelésében, üzemeltetésében vagy karbantartásában. A gépet az egészségügyi és biztonsági követelményeket, valamint a törvény előírásait ismerő, szakképzett személyzetnek kell beszerelnie és üzemeltetnie. A jelen útmutató figyelmen kívül hagyása esetén valamennyi vonatkozó jótállás érvényét vesztheti. 1.1 Megfelelőségi nyilatkozat A 93/68/EGK irányelvvel módosított Kisfeszültségű villamos termékek 73/23/EGK irányelvre vonatkozó megfelelőségi nyilatkozatok az egyes gépekkel külön kerültek kibocsátásra. A megfelelőségi nyilatkozat egyúttal a beépítési nyilatkozat követelményeinek is eleget tesz, a Gépek 98/37/EGK irányelv, 4.2. szakasz, II. függelék, B részre való tekintettel. 1.2 Érvényesség Az útmutató a következő ABB villamos gépekre érvényes, motorként és generátorként történő üzemeléskor egyaránt. széria: MT*, MXMA, széria: M2A*/M3A*, M2B*/M3B*, M4B*, M2C*/M3C*, M2F*/M3F*, M2L*/M3L*, M2M*/M3M*, M2Q*, M2R*/M3R*, M2V*/M3V* es szekrényméreteknél. Külön kézikönyv vonatkozik például az Ex motorokra: Veszélyes környezetben történő működéshez tervezett kisfeszültségű motorok: beszerelési, üzemeltetési és karbantartási kézikönyv (kézikönyv kisfeszültségű/ex motorokhoz). Különleges alkalmazási és/vagy felépítési szempontok esetén bizonyos géptípusoknál további tájékoztatás szükséges. További tájékoztatás a következő motorokhoz áll rendelkezése: görgősori motorok vízhűtéses motorok átszellőztetett motorok füstszellőztetős motorok fékezőmotorok magas környezeti hőmérsékleten való működésre tervezett motorok 6 HU ABB Motors and Generators Low voltage motor manual

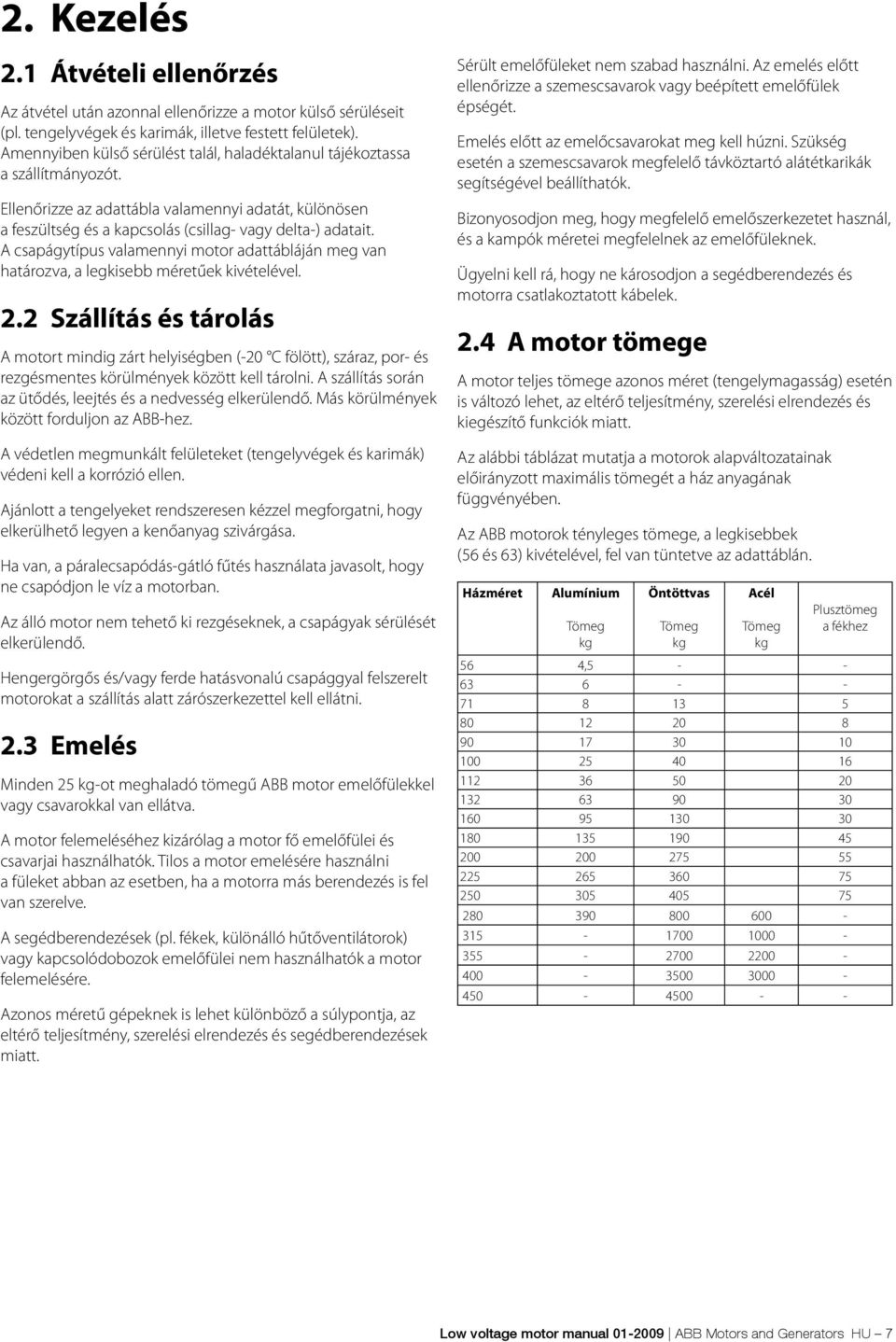

7 2. Kezelés 2.1 Átvételi ellenőrzés Az átvétel után azonnal ellenőrizze a motor külső sérüléseit (pl. tengelyvégek és karimák, illetve festett felületek). Amennyiben külső sérülést talál, haladéktalanul tájékoztassa a szállítmányozót. Ellenőrizze az adattábla valamennyi adatát, különösen a feszültség és a kapcsolás (csillag- vagy delta-) adatait. A csapágytípus valamennyi motor adattábláján meg van határozva, a legkisebb méretűek kivételével. 2.2 Szállítás és tárolás A motort mindig zárt helyiségben ( 20 C fölött), száraz, por- és rezgésmentes körülmények között kell tárolni. A szállítás során az ütődés, leejtés és a nedvesség elkerülendő. Más körülmények között forduljon az ABB-hez. A védetlen megmunkált felületeket (tengelyvégek és karimák) védeni kell a korrózió ellen. Ajánlott a tengelyeket rendszeresen kézzel megforgatni, hogy elkerülhető legyen a kenőanyag szivárgása. Ha van, a páralecsapódás-gátló fűtés használata javasolt, hogy ne csapódjon le víz a motorban. Az álló motor nem tehető ki rezgéseknek, a csapágyak sérülését elkerülendő. Hengergörgős és/vagy ferde hatásvonalú csapággyal felszerelt motorokat a szállítás alatt zárószerkezettel kell ellátni. 2.3 Emelés Minden 25 kg-ot meghaladó tömegű ABB motor emelőfülekkel vagy csavarokkal van ellátva. A motor felemeléséhez kizárólag a motor fő emelőfülei és csavarjai használhatók. Tilos a motor emelésére használni a füleket abban az esetben, ha a motorra más berendezés is fel van szerelve. A segédberendezések (pl. fékek, különálló hűtőventilátorok) vagy kapcsolódobozok emelőfülei nem használhatók a motor felemelésére. Azonos méretű gépeknek is lehet különböző a súlypontja, az eltérő teljesítmény, szerelési elrendezés és segédberendezések miatt. Sérült emelőfüleket nem szabad használni. Az emelés előtt ellenőrizze a szemescsavarok vagy beépített emelőfülek épségét. Emelés előtt az emelőcsavarokat meg kell húzni. Szükség esetén a szemescsavarok megfelelő távköztartó alátétkarikák segítségével beállíthatók. Bizonyosodjon meg, hogy megfelelő emelőszerkezetet használ, és a kampók méretei megfelelnek az emelőfüleknek. Ügyelni kell rá, hogy ne károsodjon a segédberendezés és motorra csatlakoztatott kábelek. 2.4 A motor tömege A motor teljes tömege azonos méret (tengelymagasság) esetén is változó lehet, az eltérő teljesítmény, szerelési elrendezés és kiegészítő funkciók miatt. Az alábbi táblázat mutatja a motorok alapváltozatainak előirányzott maximális tömegét a ház anyagának függvényében. Az ABB motorok tényleges tömege, a legkisebbek (56 és 63) kivételével, fel van tüntetve az adattáblán. Házméret Alumínium Tömeg kg Öntöttvas Tömeg kg Acél Tömeg kg Plusztömeg a fékhez 56 4, Low voltage motor manual ABB Motors and Generators HU 7

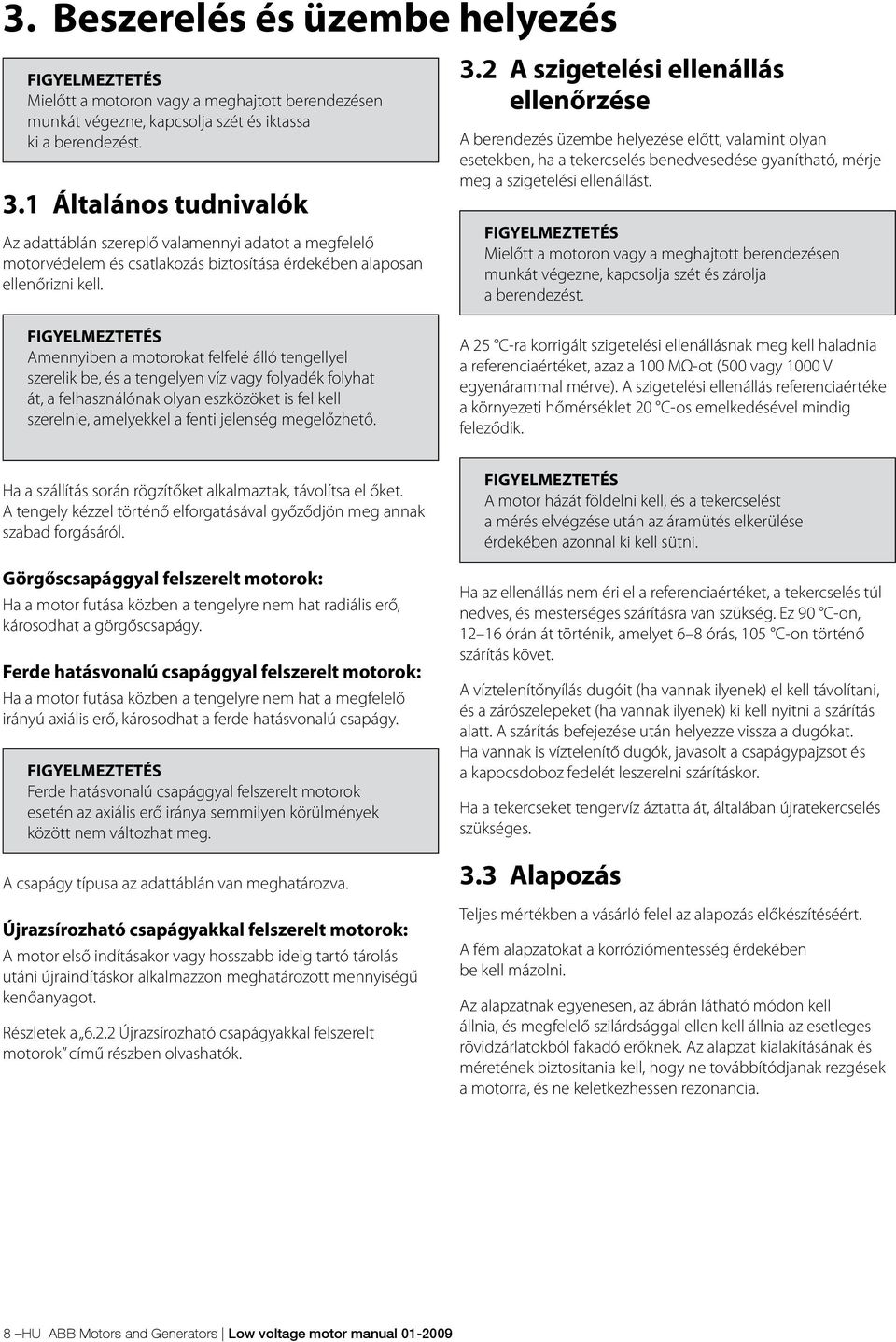

8 3. Beszerelés és üzembe helyezés Mielőtt a motoron vagy a meghajtott berendezésen munkát végezne, kapcsolja szét és iktassa ki a berendezést. 3.1 Általános tudnivalók Az adattáblán szereplő valamennyi adatot a megfelelő motorvédelem és csatlakozás biztosítása érdekében alaposan ellenőrizni kell. Amennyiben a motorokat felfelé álló tengellyel szerelik be, és a tengelyen víz vagy folyadék folyhat át, a felhasználónak olyan eszközöket is fel kell szerelnie, amelyekkel a fenti jelenség megelőzhető. 3.2 A szigetelési ellenállás ellenőrzése A berendezés üzembe helyezése előtt, valamint olyan esetekben, ha a tekercselés benedvesedése gyanítható, mérje meg a szigetelési ellenállást. Mielőtt a motoron vagy a meghajtott berendezésen munkát végezne, kapcsolja szét és zárolja a berendezést. A 25 C-ra korrigált szigetelési ellenállásnak meg kell haladnia a referenciaértéket, azaz a 100 MΩ-ot (500 vagy 1000 V egyenárammal mérve). A szigetelési ellenállás referenciaértéke a környezeti hőmérséklet 20 C-os emelkedésével mindig feleződik. Ha a szállítás során rögzítőket alkalmaztak, távolítsa el őket. A tengely kézzel történő elforgatásával győződjön meg annak szabad forgásáról. Görgőscsapággyal felszerelt motorok: Ha a motor futása közben a tengelyre nem hat radiális erő, károsodhat a görgőscsapágy. Ferde hatásvonalú csapággyal felszerelt motorok: Ha a motor futása közben a tengelyre nem hat a megfelelő irányú axiális erő, károsodhat a ferde hatásvonalú csapágy. Ferde hatásvonalú csapággyal felszerelt motorok esetén az axiális erő iránya semmilyen körülmények között nem változhat meg. A csapágy típusa az adattáblán van meghatározva. Újrazsírozható csapágyakkal felszerelt motorok: A motor első indításakor vagy hosszabb ideig tartó tárolás utáni újraindításkor alkalmazzon meghatározott mennyiségű kenőanyagot. Részletek a Újrazsírozható csapágyakkal felszerelt motorok című részben olvashatók. A motor házát földelni kell, és a tekercselést a mérés elvégzése után az áramütés elkerülése érdekében azonnal ki kell sütni. Ha az ellenállás nem éri el a referenciaértéket, a tekercselés túl nedves, és mesterséges szárításra van szükség. Ez 90 C-on, órán át történik, amelyet 6 8 órás, 105 C-on történő szárítás követ. A víztelenítőnyílás dugóit (ha vannak ilyenek) el kell távolítani, és a zárószelepeket (ha vannak ilyenek) ki kell nyitni a szárítás alatt. A szárítás befejezése után helyezze vissza a dugókat. Ha vannak is víztelenítő dugók, javasolt a csapágypajzsot és a kapocsdoboz fedelét leszerelni szárításkor. Ha a tekercseket tengervíz áztatta át, általában újratekercselés szükséges. 3.3 Alapozás Teljes mértékben a vásárló felel az alapozás előkészítéséért. A fém alapzatokat a korróziómentesség érdekében be kell mázolni. Az alapzatnak egyenesen, az ábrán látható módon kell állnia, és megfelelő szilárdsággal ellen kell állnia az esetleges rövidzárlatokból fakadó erőknek. Az alapzat kialakításának és méretének biztosítania kell, hogy ne továbbítódjanak rezgések a motorra, és ne keletkezhessen rezonancia. 8 HU ABB Motors and Generators Low voltage motor manual

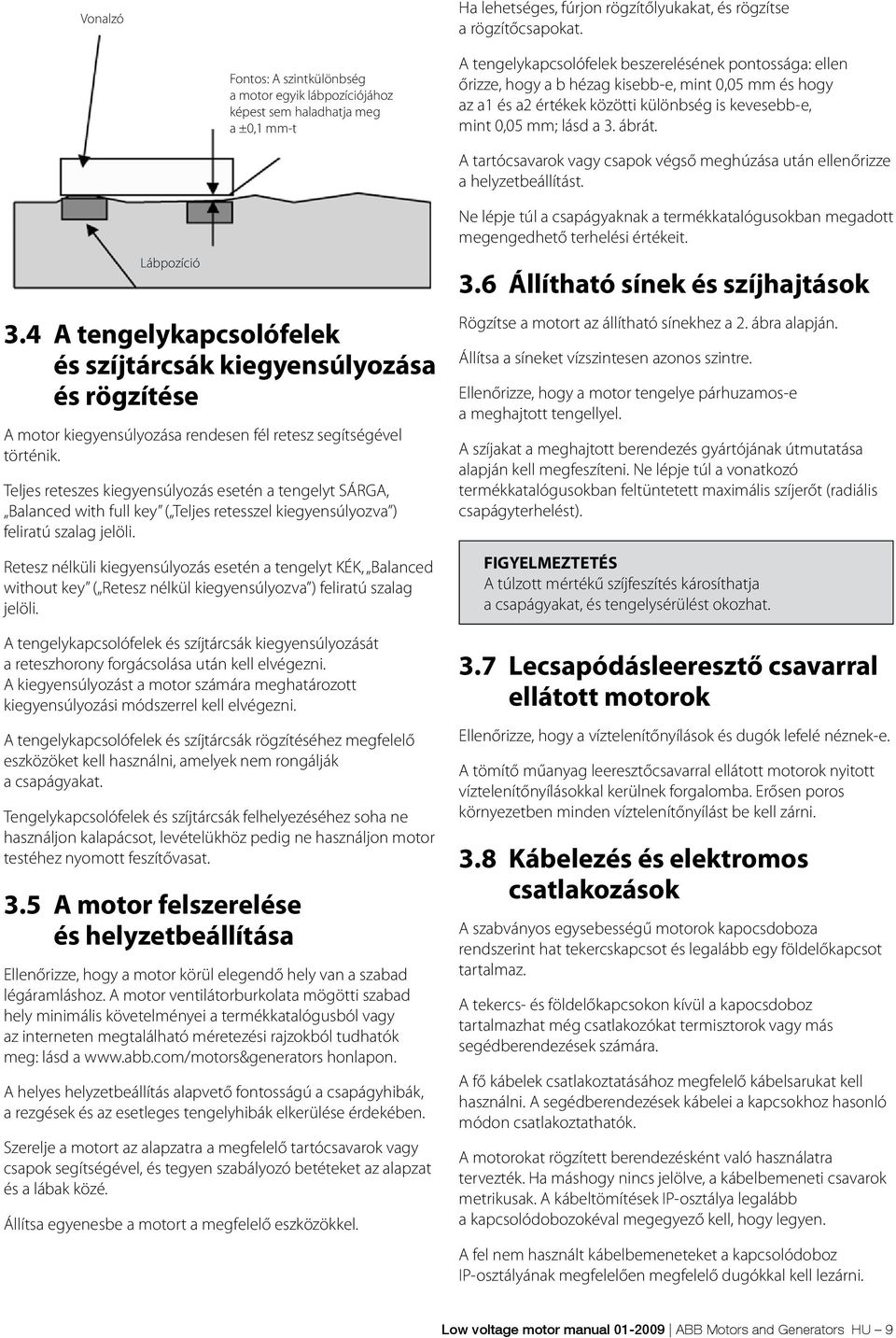

9 Vonalzó Ha lehetséges, fúrjon rögzítőlyukakat, és rögzítse a rögzítőcsapokat. Fontos: A szintkülönbség a motor egyik lábpozíciójához képest sem haladhatja meg a ±0,1 mm-t A tengelykapcsolófelek beszerelésének pontossága: ellen őrizze, hogy a b hézag kisebb-e, mint 0,05 mm és hogy az a1 és a2 értékek közötti különbség is kevesebb-e, mint 0,05 mm; lásd a 3. ábrát. A tartócsavarok vagy csapok végső meghúzása után ellenőrizze a helyzetbeállítást. Lábpozíció 3.4 A tengelykapcsolófelek és szíjtárcsák kiegyensúlyozása és rögzítése A motor kiegyensúlyozása rendesen fél retesz segítségével történik. Teljes reteszes kiegyensúlyozás esetén a tengelyt SÁRGA, Balanced with full key ( Teljes retesszel kiegyensúlyozva ) feliratú szalag jelöli. Retesz nélküli kiegyensúlyozás esetén a tengelyt KÉK, Balanced without key ( Retesz nélkül kiegyensúlyozva ) feliratú szalag jelöli. A tengelykapcsolófelek és szíjtárcsák kiegyensúlyozását a reteszhorony forgácsolása után kell elvégezni. A kiegyensúlyozást a motor számára meghatározott kiegyensúlyozási módszerrel kell elvégezni. A tengelykapcsolófelek és szíjtárcsák rögzítéséhez megfelelő eszközöket kell használni, amelyek nem rongálják a csapágyakat. Tengelykapcsolófelek és szíjtárcsák felhelyezéséhez soha ne használjon kalapácsot, levételükhöz pedig ne használjon motor testéhez nyomott feszítővasat. 3.5 A motor felszerelése és helyzetbeállítása Ellenőrizze, hogy a motor körül elegendő hely van a szabad légáramláshoz. A motor ventilátorburkolata mögötti szabad hely minimális követelményei a termékkatalógusból vagy az interneten megtalálható méretezési rajzokból tudhatók meg: lásd a honlapon. A helyes helyzetbeállítás alapvető fontosságú a csapágyhibák, a rezgések és az esetleges tengelyhibák elkerülése érdekében. Szerelje a motort az alapzatra a megfelelő tartócsavarok vagy csapok segítségével, és tegyen szabályozó betéteket az alapzat és a lábak közé. Állítsa egyenesbe a motort a megfelelő eszközökkel. Ne lépje túl a csapágyaknak a termékkatalógusokban megadott megengedhető terhelési értékeit. 3.6 Állítható sínek és szíjhajtások Rögzítse a motort az állítható sínekhez a 2. ábra alapján. Állítsa a síneket vízszintesen azonos szintre. Ellenőrizze, hogy a motor tengelye párhuzamos-e a meghajtott tengellyel. A szíjakat a meghajtott berendezés gyártójának útmutatása alapján kell megfeszíteni. Ne lépje túl a vonatkozó termékkatalógusokban feltüntetett maximális szíjerőt (radiális csapágyterhelést). A túlzott mértékű szíjfeszítés károsíthatja a csapágyakat, és tengelysérülést okozhat. 3.7 Lecsapódásleeresztő csavarral ellátott motorok Ellenőrizze, hogy a víztelenítőnyílások és dugók lefelé néznek-e. A tömítő műanyag leeresztőcsavarral ellátott motorok nyitott víztelenítőnyílásokkal kerülnek forgalomba. Erősen poros környezetben minden víztelenítőnyílást be kell zárni. 3.8 Kábelezés és elektromos csatlakozások A szabványos egysebességű motorok kapocsdoboza rendszerint hat tekercskapcsot és legalább egy földelőkapcsot tartalmaz. A tekercs- és földelőkapcsokon kívül a kapocsdoboz tartalmazhat még csatlakozókat termisztorok vagy más segédberendezések számára. A fő kábelek csatlakoztatásához megfelelő kábelsarukat kell használni. A segédberendezések kábelei a kapcsokhoz hasonló módon csatlakoztathatók. A motorokat rögzített berendezésként való használatra tervezték. Ha máshogy nincs jelölve, a kábelbemeneti csavarok metrikusak. A kábeltömítések IP-osztálya legalább a kapcsolódobozokéval megegyező kell, hogy legyen. A fel nem használt kábelbemeneteket a kapcsolódoboz IP-osztályának megfelelően megfelelő dugókkal kell lezárni. Low voltage motor manual ABB Motors and Generators HU 9

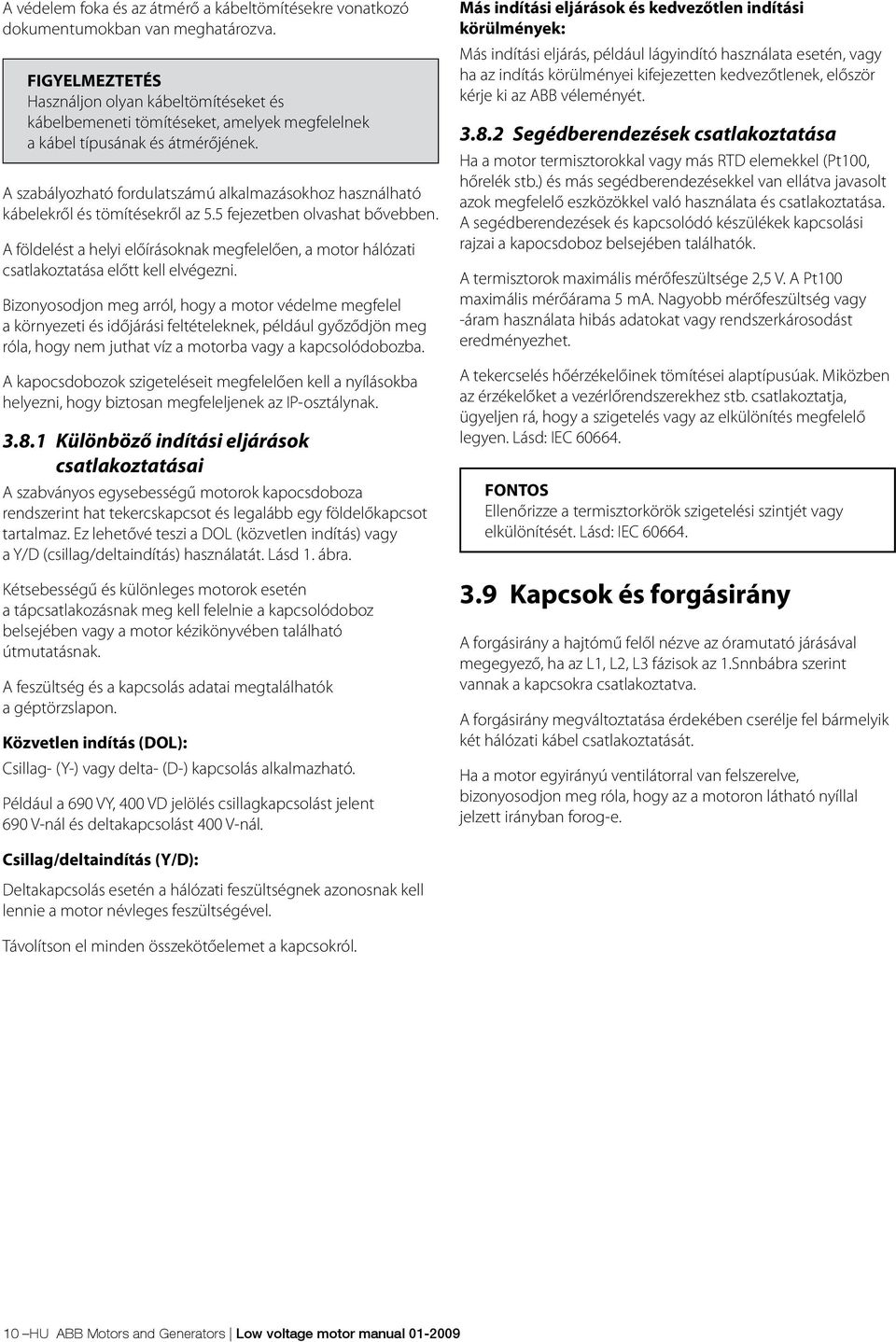

10 A védelem foka és az átmérő a kábeltömítésekre vonatkozó dokumentumokban van meghatározva. Használjon olyan kábeltömítéseket és kábelbemeneti tömítéseket, amelyek megfelelnek a kábel típusának és átmérőjének. A szabályozható fordulatszámú alkalmazásokhoz használható kábelekről és tömítésekről az 5.5 fejezetben olvashat bővebben. A földelést a helyi előírásoknak megfelelően, a motor hálózati csatlakoztatása előtt kell elvégezni. Bizonyosodjon meg arról, hogy a motor védelme megfelel a környezeti és időjárási feltételeknek, például győződjön meg róla, hogy nem juthat víz a motorba vagy a kapcsolódobozba. A kapocsdobozok szigeteléseit megfelelően kell a nyílásokba helyezni, hogy biztosan megfeleljenek az IP-osztálynak Különböző indítási eljárások csatlakoztatásai A szabványos egysebességű motorok kapocsdoboza rendszerint hat tekercskapcsot és legalább egy földelőkapcsot tartalmaz. Ez lehetővé teszi a DOL (közvetlen indítás) vagy a Y/D (csillag/deltaindítás) használatát. Lásd 1. ábra. Kétsebességű és különleges motorok esetén a tápcsatlakozásnak meg kell felelnie a kapcsolódoboz belsejében vagy a motor kézikönyvében található útmutatásnak. A feszültség és a kapcsolás adatai megtalálhatók a géptörzslapon. Közvetlen indítás (DOL): Csillag- (Y-) vagy delta- (D-) kapcsolás alkalmazható. Például a 690 VY, 400 VD jelölés csillagkapcsolást jelent 690 V-nál és deltakapcsolást 400 V-nál. Más indítási eljárások és kedvezőtlen indítási körülmények: Más indítási eljárás, például lágyindító használata esetén, vagy ha az indítás körülményei kifejezetten kedvezőtlenek, először kérje ki az ABB véleményét Segédberendezések csatlakoztatása Ha a motor termisztorokkal vagy más RTD elemekkel (Pt100, hőrelék stb.) és más segédberendezésekkel van ellátva javasolt azok megfelelő eszközökkel való használata és csatlakoztatása. A segédberendezések és kapcsolódó készülékek kapcsolási rajzai a kapocsdoboz belsejében találhatók. A termisztorok maximális mérőfeszültsége 2,5 V. A Pt100 maximális mérőárama 5 ma. Nagyobb mérőfeszültség vagy -áram használata hibás adatokat vagy rendszerkárosodást eredményezhet. A tekercselés hőérzékelőinek tömítései alaptípusúak. Miközben az érzékelőket a vezérlőrendszerekhez stb. csatlakoztatja, ügyeljen rá, hogy a szigetelés vagy az elkülönítés megfelelő legyen. Lásd: IEC FONTOS Ellenőrizze a termisztorkörök szigetelési szintjét vagy elkülönítését. Lásd: IEC Kapcsok és forgásirány A forgásirány a hajtómű felől nézve az óramutató járásával megegyező, ha az L1, L2, L3 fázisok az 1.Snnbábra szerint vannak a kapcsokra csatlakoztatva. A forgásirány megváltoztatása érdekében cserélje fel bármelyik két hálózati kábel csatlakoztatását. Ha a motor egyirányú ventilátorral van felszerelve, bizonyosodjon meg róla, hogy az a motoron látható nyíllal jelzett irányban forog-e. Csillag/deltaindítás (Y/D): Deltakapcsolás esetén a hálózati feszültségnek azonosnak kell lennie a motor névleges feszültségével. Távolítson el minden összekötőelemet a kapcsokról. 10 HU ABB Motors and Generators Low voltage motor manual

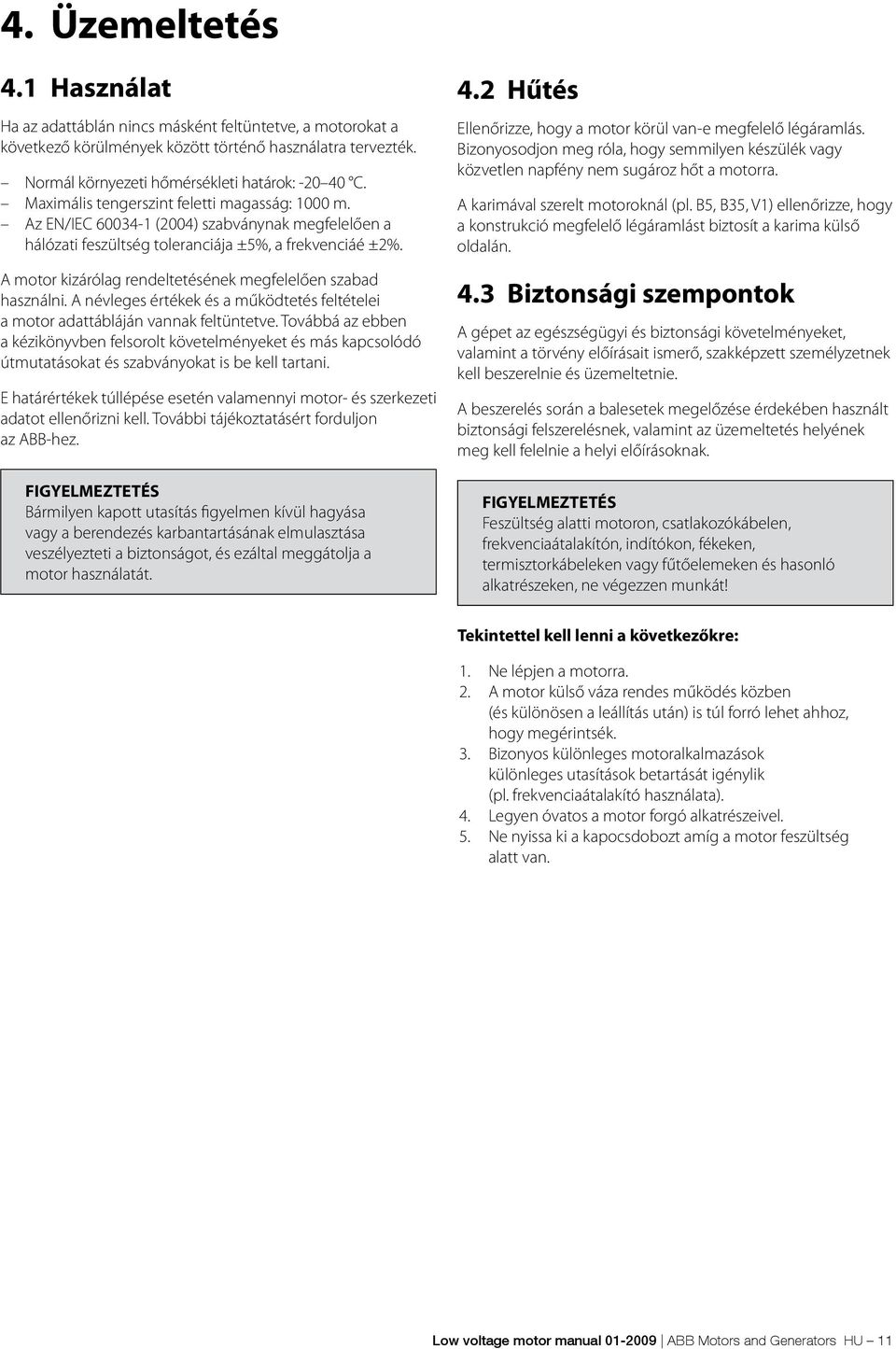

11 4. Üzemeltetés 4.1 Használat Ha az adattáblán nincs másként feltüntetve, a motorokat a következő körülmények között történő használatra tervezték. Normál környezeti hőmérsékleti határok: C. Maximális tengerszint feletti magasság: 1000 m. Az EN/IEC (2004) szabványnak megfelelően a hálózati feszültség toleranciája ±5%, a frekvenciáé ±2%. A motor kizárólag rendeltetésének megfelelően szabad használni. A névleges értékek és a működtetés feltételei a motor adattábláján vannak feltüntetve. Továbbá az ebben a kézikönyvben felsorolt követelményeket és más kapcsolódó útmutatásokat és szabványokat is be kell tartani. E határértékek túllépése esetén valamennyi motor- és szerkezeti adatot ellenőrizni kell. További tájékoztatásért forduljon az ABB-hez. Bármilyen kapott utasítás figyelmen kívül hagyása vagy a berendezés karbantartásának elmulasztása veszélyezteti a biztonságot, és ezáltal meggátolja a motor használatát. 4.2 Hűtés Ellenőrizze, hogy a motor körül van-e megfelelő légáramlás. Bizonyosodjon meg róla, hogy semmilyen készülék vagy közvetlen napfény nem sugároz hőt a motorra. A karimával szerelt motoroknál (pl. B5, B35, V1) ellenőrizze, hogy a konstrukció megfelelő légáramlást biztosít a karima külső oldalán. 4.3 Biztonsági szempontok A gépet az egészségügyi és biztonsági követelményeket, valamint a törvény előírásait ismerő, szakképzett személyzetnek kell beszerelnie és üzemeltetnie. A beszerelés során a balesetek megelőzése érdekében használt biztonsági felszerelésnek, valamint az üzemeltetés helyének meg kell felelnie a helyi előírásoknak. Feszültség alatti motoron, csatlakozókábelen, frekvenciaátalakítón, indítókon, fékeken, termisztorkábeleken vagy fűtőelemeken és hasonló alkatrészeken, ne végezzen munkát! Tekintettel kell lenni a következőkre: 1. Ne lépjen a motorra. 2. A motor külső váza rendes működés közben (és különösen a leállítás után) is túl forró lehet ahhoz, hogy megérintsék. 3. Bizonyos különleges motoralkalmazások különleges utasítások betartását igénylik (pl. frekvenciaátalakító használata). 4. Legyen óvatos a motor forgó alkatrészeivel. 5. Ne nyissa ki a kapocsdobozt amíg a motor feszültség alatt van. Low voltage motor manual ABB Motors and Generators HU 11

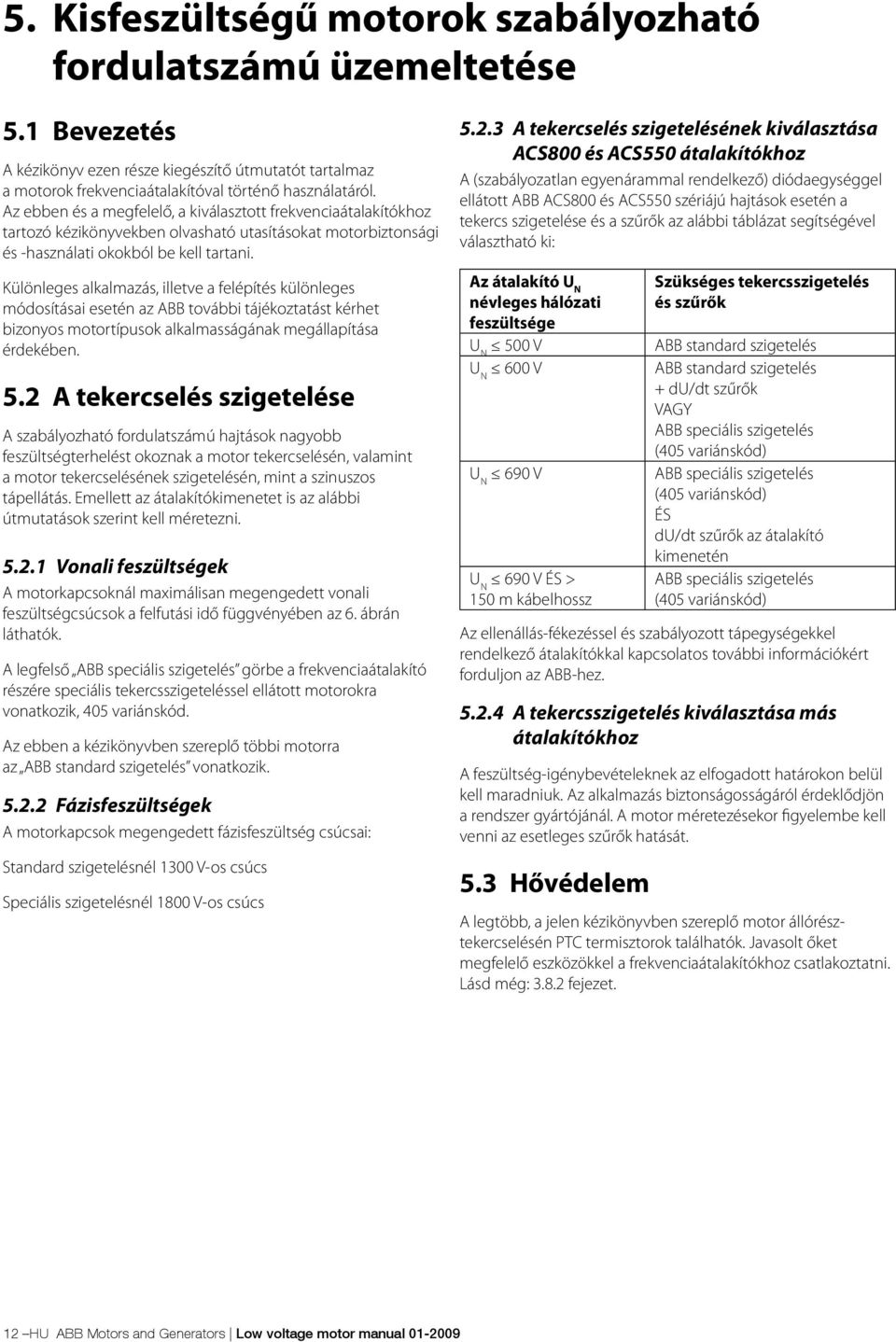

12 5. Kisfeszültségű motorok szabályozható fordulatszámú üzemeltetése 5.1 Bevezetés A kézikönyv ezen része kiegészítő útmutatót tartalmaz a motorok frekvenciaátalakítóval történő használatáról. Az ebben és a megfelelő, a kiválasztott frekvenciaátalakítókhoz tartozó kézikönyvekben olvasható utasításokat motorbiztonsági és -használati okokból be kell tartani. Különleges alkalmazás, illetve a felépítés különleges módosításai esetén az ABB további tájékoztatást kérhet bizonyos motortípusok alkalmasságának megállapítása érdekében. 5.2 A tekercselés szigetelése A szabályozható fordulatszámú hajtások nagyobb feszültségterhelést okoznak a motor tekercselésén, valamint a motor tekercselésének szigetelésén, mint a szinuszos tápellátás. Emellett az átalakítókimenetet is az alábbi útmutatások szerint kell méretezni Vonali feszültségek A motorkapcsoknál maximálisan megengedett vonali feszültségcsúcsok a felfutási idő függvényében az 6. ábrán láthatók. A legfelső ABB speciális szigetelés görbe a frekvenciaátalakító részére speciális tekercsszigeteléssel ellátott motorokra vonatkozik, 405 variánskód. Az ebben a kézikönyvben szereplő többi motorra az ABB standard szigetelés vonatkozik Fázisfeszültségek A motorkapcsok megengedett fázisfeszültség csúcsai: Standard szigetelésnél 1300 V-os csúcs Speciális szigetelésnél 1800 V-os csúcs A tekercselés szigetelésének kiválasztása ACS800 és ACS550 átalakítókhoz A (szabályozatlan egyenárammal rendelkező) diódaegységgel ellátott ABB ACS800 és ACS550 szériájú hajtások esetén a tekercs szigetelése és a szűrők az alábbi táblázat segítségével választható ki: Az átalakító U N névleges hálózati feszültsége U N 500 V U N 600 V U N 690 V U N 690 V ÉS > 150 m kábelhossz Szükséges tekercsszigetelés és szűrők ABB standard szigetelés ABB standard szigetelés + du/dt szűrők VAGY ABB speciális szigetelés (405 variánskód) ABB speciális szigetelés (405 variánskód) ÉS du/dt szűrők az átalakító kimenetén ABB speciális szigetelés (405 variánskód) Az ellenállás-fékezéssel és szabályozott tápegységekkel rendelkező átalakítókkal kapcsolatos további információkért forduljon az ABB-hez A tekercsszigetelés kiválasztása más átalakítókhoz A feszültség-igénybevételeknek az elfogadott határokon belül kell maradniuk. Az alkalmazás biztonságosságáról érdeklődjön a rendszer gyártójánál. A motor méretezésekor figyelembe kell venni az esetleges szűrők hatását. 5.3 Hővédelem A legtöbb, a jelen kézikönyvben szereplő motor állórésztekercselésén PTC termisztorok találhatók. Javasolt őket megfelelő eszközökkel a frekvenciaátalakítókhoz csatlakoztatni. Lásd még: fejezet. 12 HU ABB Motors and Generators Low voltage motor manual

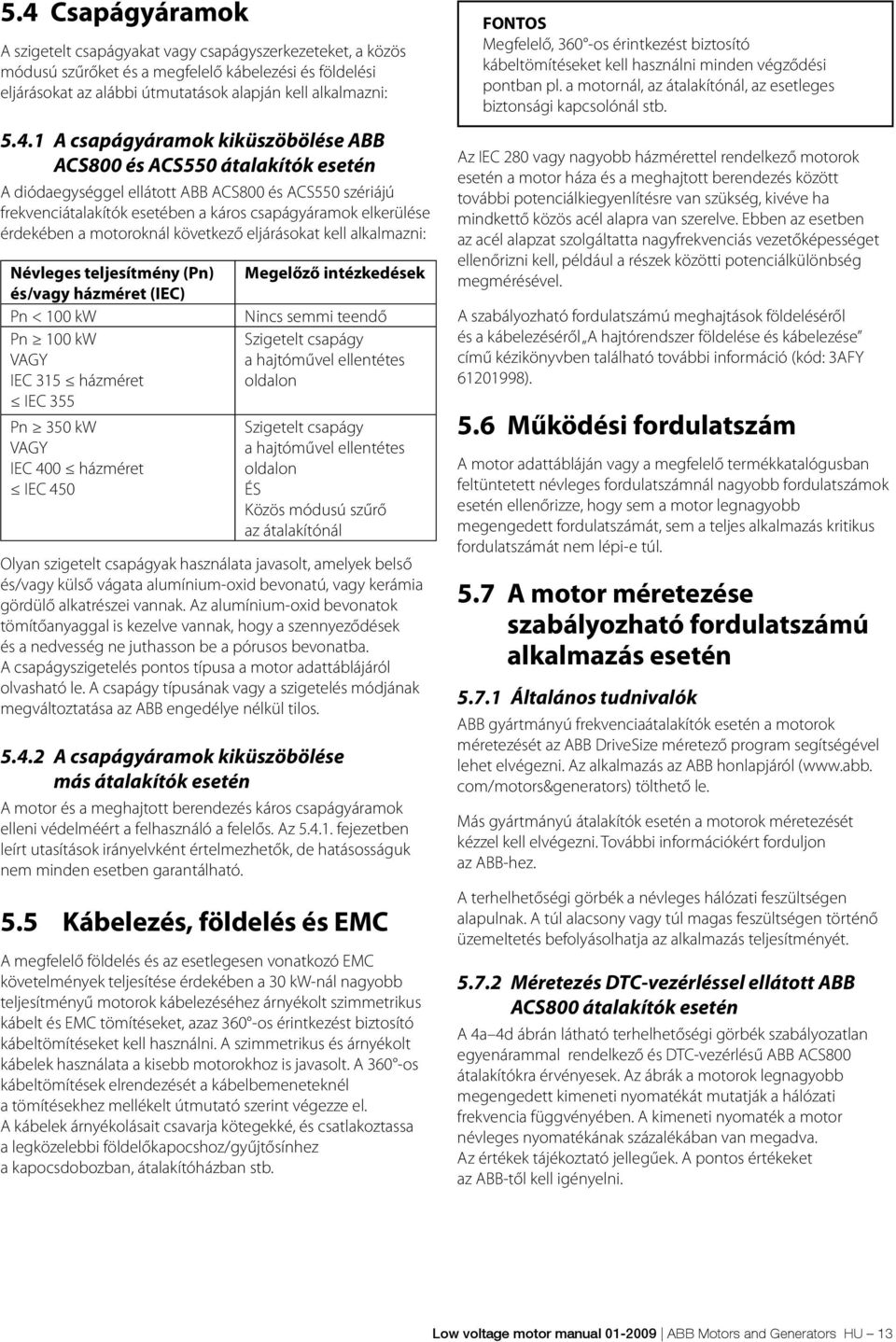

13 5.4 Csapágyáramok A szigetelt csapágyakat vagy csapágyszerkezeteket, a közös módusú szűrőket és a megfelelő kábelezési és földelési eljárásokat az alábbi útmutatások alapján kell alkalmazni: A csapágyáramok kiküszöbölése ABB ACS800 és ACS550 átalakítók esetén A diódaegységgel ellátott ABB ACS800 és ACS550 szériájú frekvenciátalakítók esetében a káros csapágyáramok elkerülése érdekében a motoroknál következő eljárásokat kell alkalmazni: Névleges teljesítmény (Pn) és/vagy házméret (IEC) Pn < 100 kw Pn 100 kw VAGY IEC 315 házméret IEC 355 Pn 350 kw VAGY IEC 400 házméret IEC 450 Megelőző intézkedések Nincs semmi teendő Szigetelt csapágy a hajtóművel ellentétes oldalon Szigetelt csapágy a hajtóművel ellentétes oldalon ÉS Közös módusú szűrő az átalakítónál Olyan szigetelt csapágyak használata javasolt, amelyek belső és/vagy külső vágata alumínium-oxid bevonatú, vagy kerámia gördülő alkatrészei vannak. Az alumínium-oxid bevonatok tömítőanyaggal is kezelve vannak, hogy a szennyeződések és a nedvesség ne juthasson be a pórusos bevonatba. A csapágyszigetelés pontos típusa a motor adattáblájáról olvasható le. A csapágy típusának vagy a szigetelés módjának megváltoztatása az ABB engedélye nélkül tilos A csapágyáramok kiküszöbölése más átalakítók esetén A motor és a meghajtott berendezés káros csapágyáramok elleni védelméért a felhasználó a felelős. Az fejezetben leírt utasítások irányelvként értelmezhetők, de hatásosságuk nem minden esetben garantálható. 5.5 Kábelezés, földelés és EMC A megfelelő földelés és az esetlegesen vonatkozó EMC követelmények teljesítése érdekében a 30 kw-nál nagyobb teljesítményű motorok kábelezéséhez árnyékolt szimmetrikus kábelt és EMC tömítéseket, azaz 360 -os érintkezést biztosító kábeltömítéseket kell használni. A szimmetrikus és árnyékolt kábelek használata a kisebb motorokhoz is javasolt. A 360 -os kábeltömítések elrendezését a kábelbemeneteknél a tömítésekhez mellékelt útmutató szerint végezze el. A kábelek árnyékolásait csavarja kötegekké, és csatlakoztassa a legközelebbi földelőkapocshoz/gyűjtősínhez a kapocsdobozban, átalakítóházban stb. FONTOS Megfelelő, 360 -os érintkezést biztosító kábeltömítéseket kell használni minden végződési pontban pl. a motornál, az átalakítónál, az esetleges biztonsági kapcsolónál stb. Az IEC 280 vagy nagyobb házmérettel rendelkező motorok esetén a motor háza és a meghajtott berendezés között további potenciálkiegyenlítésre van szükség, kivéve ha mindkettő közös acél alapra van szerelve. Ebben az esetben az acél alapzat szolgáltatta nagyfrekvenciás vezetőképességet ellenőrizni kell, például a részek közötti potenciálkülönbség megmérésével. A szabályozható fordulatszámú meghajtások földeléséről és a kábelezéséről A hajtórendszer földelése és kábelezése című kézikönyvben található további információ (kód: 3AFY ). 5.6 Működési fordulatszám A motor adattábláján vagy a megfelelő termékkatalógusban feltüntetett névleges fordulatszámnál nagyobb fordulatszámok esetén ellenőrizze, hogy sem a motor legnagyobb megengedett fordulatszámát, sem a teljes alkalmazás kritikus fordulatszámát nem lépi-e túl. 5.7 A motor méretezése szabályozható fordulatszámú alkalmazás esetén Általános tudnivalók ABB gyártmányú frekvenciaátalakítók esetén a motorok méretezését az ABB DriveSize méretező program segítségével lehet elvégezni. Az alkalmazás az ABB honlapjáról ( com/motors&generators) tölthető le. Más gyártmányú átalakítók esetén a motorok méretezését kézzel kell elvégezni. További információkért forduljon az ABB-hez. A terhelhetőségi görbék a névleges hálózati feszültségen alapulnak. A túl alacsony vagy túl magas feszültségen történő üzemeltetés befolyásolhatja az alkalmazás teljesítményét Méretezés DTC-vezérléssel ellátott ABB ACS800 átalakítók esetén A 4a 4d ábrán látható terhelhetőségi görbék szabályozatlan egyenárammal rendelkező és DTC-vezérlésű ABB ACS800 átalakítókra érvényesek. Az ábrák a motorok legnagyobb megengedett kimeneti nyomatékát mutatják a hálózati frekvencia függvényében. A kimeneti nyomaték a motor névleges nyomatékának százalékában van megadva. Az értékek tájékoztató jellegűek. A pontos értékeket az ABB-től kell igényelni. Low voltage motor manual ABB Motors and Generators HU 13

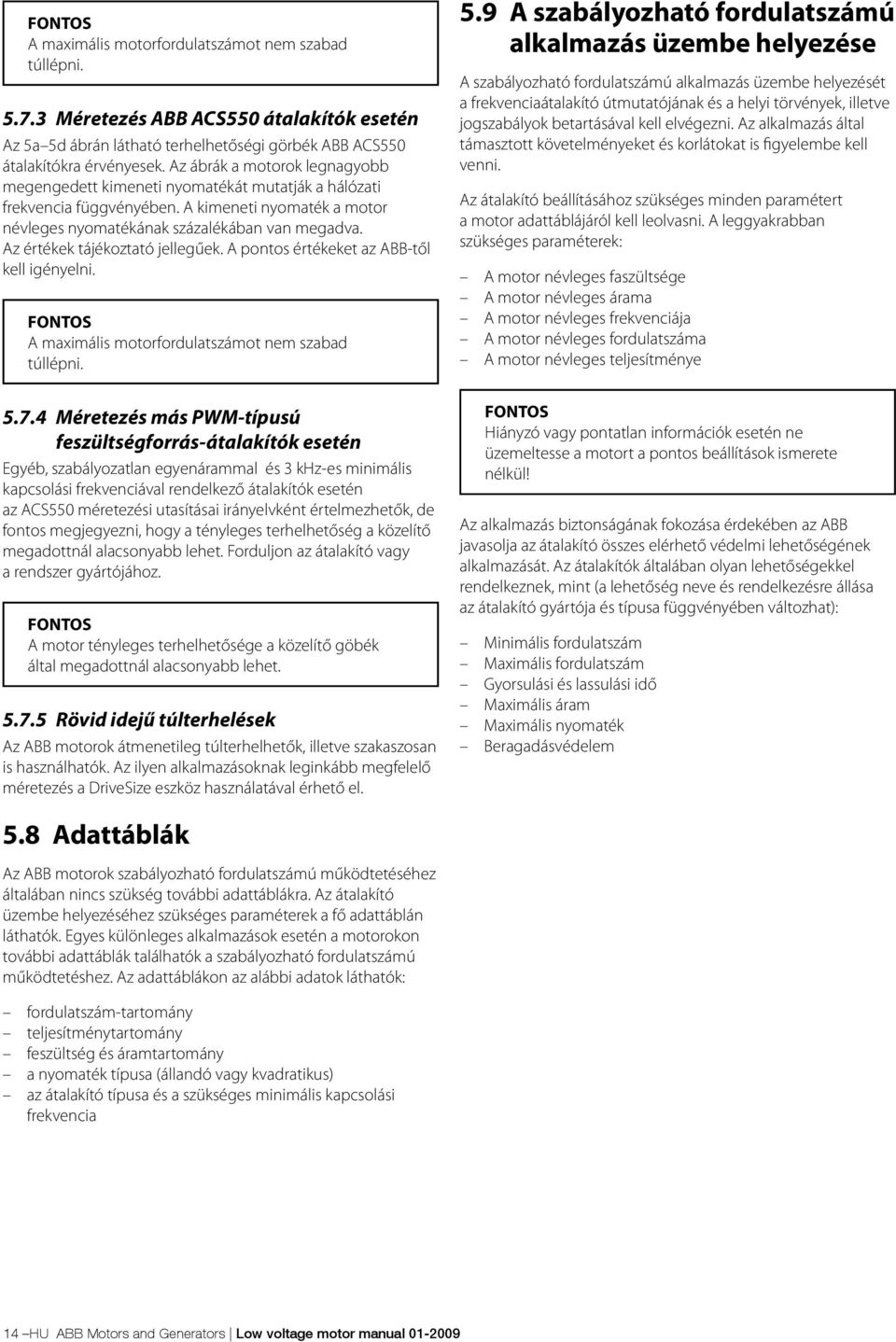

14 FONTOS A maximális motorfordulatszámot nem szabad túllépni Méretezés ABB ACS550 átalakítók esetén Az 5a 5d ábrán látható terhelhetőségi görbék ABB ACS550 átalakítókra érvényesek. Az ábrák a motorok legnagyobb megengedett kimeneti nyomatékát mutatják a hálózati frekvencia függvényében. A kimeneti nyomaték a motor névleges nyomatékának százalékában van megadva. Az értékek tájékoztató jellegűek. A pontos értékeket az ABB-től kell igényelni. FONTOS A maximális motorfordulatszámot nem szabad túllépni Méretezés más PWM-típusú feszültségforrás-átalakítók esetén Egyéb, szabályozatlan egyenárammal és 3 khz-es minimális kapcsolási frekvenciával rendelkező átalakítók esetén az ACS550 méretezési utasításai irányelvként értelmezhetők, de fontos megjegyezni, hogy a tényleges terhelhetőség a közelítő megadottnál alacsonyabb lehet. Forduljon az átalakító vagy a rendszer gyártójához. FONTOS A motor tényleges terhelhetősége a közelítő göbék által megadottnál alacsonyabb lehet Rövid idejű túlterhelések Az ABB motorok átmenetileg túlterhelhetők, illetve szakaszosan is használhatók. Az ilyen alkalmazásoknak leginkább megfelelő méretezés a DriveSize eszköz használatával érhető el. 5.9 A szabályozható fordulatszámú alkalmazás üzembe helyezése A szabályozható fordulatszámú alkalmazás üzembe helyezését a frekvenciaátalakító útmutatójának és a helyi törvények, illetve jogszabályok betartásával kell elvégezni. Az alkalmazás által támasztott követelményeket és korlátokat is figyelembe kell venni. Az átalakító beállításához szükséges minden paramétert a motor adattáblájáról kell leolvasni. A leggyakrabban szükséges paraméterek: A motor névleges faszültsége A motor névleges árama A motor névleges frekvenciája A motor névleges fordulatszáma A motor névleges teljesítménye FONTOS Hiányzó vagy pontatlan információk esetén ne üzemeltesse a motort a pontos beállítások ismerete nélkül! Az alkalmazás biztonságának fokozása érdekében az ABB javasolja az átalakító összes elérhető védelmi lehetőségének alkalmazását. Az átalakítók általában olyan lehetőségekkel rendelkeznek, mint (a lehetőség neve és rendelkezésre állása az átalakító gyártója és típusa függvényében változhat): Minimális fordulatszám Maximális fordulatszám Gyorsulási és lassulási idő Maximális áram Maximális nyomaték Beragadásvédelem 5.8 Adattáblák Az ABB motorok szabályozható fordulatszámú működtetéséhez általában nincs szükség további adattáblákra. Az átalakító üzembe helyezéséhez szükséges paraméterek a fő adattáblán láthatók. Egyes különleges alkalmazások esetén a motorokon további adattáblák találhatók a szabályozható fordulatszámú működtetéshez. Az adattáblákon az alábbi adatok láthatók: fordulatszám-tartomány teljesítménytartomány feszültség és áramtartomány a nyomaték típusa (állandó vagy kvadratikus) az átalakító típusa és a szükséges minimális kapcsolási frekvencia 14 HU ABB Motors and Generators Low voltage motor manual

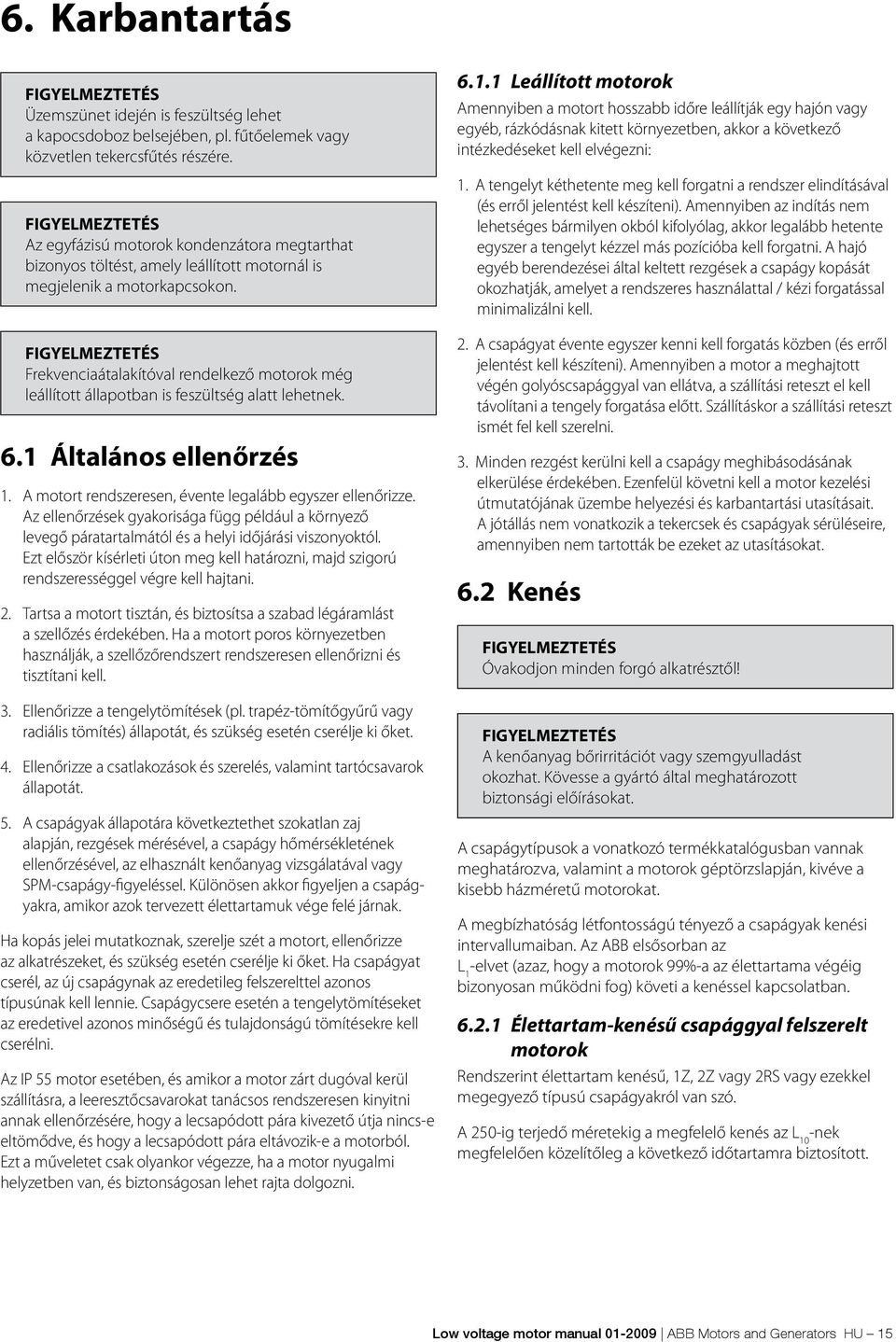

15 6. Karbantartás Üzemszünet idején is feszültség lehet a kapocsdoboz belsejében, pl. fűtőelemek vagy közvetlen tekercsfűtés részére. Az egyfázisú motorok kondenzátora megtarthat bizonyos töltést, amely leállított motornál is megjelenik a motorkapcsokon. Frekvenciaátalakítóval rendelkező motorok még leállított állapotban is feszültség alatt lehetnek. 6.1 Általános ellenőrzés 1. A motort rendszeresen, évente legalább egyszer ellenőrizze. Az ellenőrzések gyakorisága függ például a környező levegő páratartalmától és a helyi időjárási viszonyoktól. Ezt először kísérleti úton meg kell határozni, majd szigorú rendszerességgel végre kell hajtani. 2. Tartsa a motort tisztán, és biztosítsa a szabad légáramlást a szellőzés érdekében. Ha a motort poros környezetben használják, a szellőzőrendszert rendszeresen ellenőrizni és tisztítani kell. 3. Ellenőrizze a tengelytömítések (pl. trapéz-tömítőgyűrű vagy radiális tömítés) állapotát, és szükség esetén cserélje ki őket. 4. Ellenőrizze a csatlakozások és szerelés, valamint tartócsavarok állapotát. 5. A csapágyak állapotára következtethet szokatlan zaj alapján, rezgések mérésével, a csapágy hőmérsékletének ellenőrzésével, az elhasznált kenőanyag vizsgálatával vagy SPM-csapágy-figyeléssel. Különösen akkor figyeljen a csapágyakra, amikor azok tervezett élettartamuk vége felé járnak. Ha kopás jelei mutatkoznak, szerelje szét a motort, ellenőrizze az alkatrészeket, és szükség esetén cserélje ki őket. Ha csapágyat cserél, az új csapágynak az eredetileg felszerelttel azonos típusúnak kell lennie. Csapágycsere esetén a tengelytömítéseket az eredetivel azonos minőségű és tulajdonságú tömítésekre kell cserélni. Az IP 55 motor esetében, és amikor a motor zárt dugóval kerül szállításra, a leeresztőcsavarokat tanácsos rendszeresen kinyitni annak ellenőrzésére, hogy a lecsapódott pára kivezető útja nincs-e eltömődve, és hogy a lecsapódott pára eltávozik-e a motorból. Ezt a műveletet csak olyankor végezze, ha a motor nyugalmi helyzetben van, és biztonságosan lehet rajta dolgozni Leállított motorok Amennyiben a motort hosszabb időre leállítják egy hajón vagy egyéb, rázkódásnak kitett környezetben, akkor a következő intézkedéseket kell elvégezni: 1. A tengelyt kéthetente meg kell forgatni a rendszer elindításával (és erről jelentést kell készíteni). Amennyiben az indítás nem lehetséges bármilyen okból kifolyólag, akkor legalább hetente egyszer a tengelyt kézzel más pozícióba kell forgatni. A hajó egyéb berendezései által keltett rezgések a csapágy kopását okozhatják, amelyet a rendszeres használattal / kézi forgatással minimalizálni kell. 2. A csapágyat évente egyszer kenni kell forgatás közben (és erről jelentést kell készíteni). Amennyiben a motor a meghajtott végén golyóscsapággyal van ellátva, a szállítási reteszt el kell távolítani a tengely forgatása előtt. Szállításkor a szállítási reteszt ismét fel kell szerelni. 3. Minden rezgést kerülni kell a csapágy meghibásodásának elkerülése érdekében. Ezenfelül követni kell a motor kezelési útmutatójának üzembe helyezési és karbantartási utasításait. A jótállás nem vonatkozik a tekercsek és csapágyak sérüléseire, amennyiben nem tartották be ezeket az utasításokat. 6.2 Kenés Óvakodjon minden forgó alkatrésztől! A kenőanyag bőrirritációt vagy szemgyulladást okozhat. Kövesse a gyártó által meghatározott biztonsági előírásokat. A csapágytípusok a vonatkozó termékkatalógusban vannak meghatározva, valamint a motorok géptörzslapján, kivéve a kisebb házméretű motorokat. A megbízhatóság létfontosságú tényező a csapágyak kenési intervallumaiban. Az ABB elsősorban az L 1 -elvet (azaz, hogy a motorok 99%-a az élettartama végéig bizonyosan működni fog) követi a kenéssel kapcsolatban Élettartam-kenésű csapággyal felszerelt motorok Rendszerint élettartam kenésű, 1Z, 2Z vagy 2RS vagy ezekkel megegyező típusú csapágyakról van szó. A 250-ig terjedő méretekig a megfelelő kenés az L 10 -nek megfelelően közelítőleg a következő időtartamra biztosított. Low voltage motor manual ABB Motors and Generators HU 15

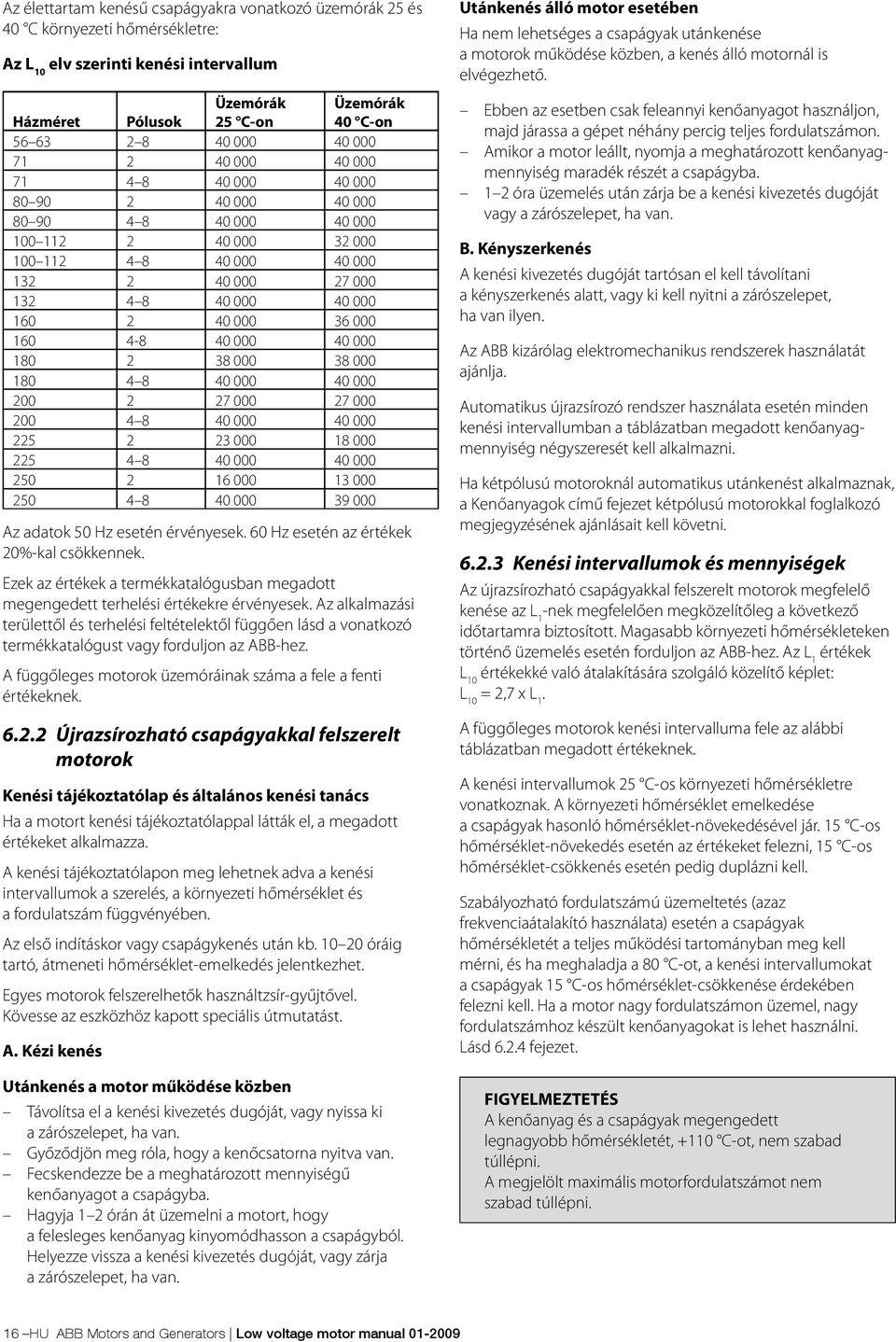

16 Az élettartam kenésű csapágyakra vonatkozó üzemórák 25 és 40 C környezeti hőmérsékletre: Az L 10 elv szerinti kenési intervallum Házméret Pólusok Üzemórák 25 C-on Üzemórák 40 C-on Az adatok 50 Hz esetén érvényesek. 60 Hz esetén az értékek 20%-kal csökkennek. Ezek az értékek a termékkatalógusban megadott megengedett terhelési értékekre érvényesek. Az alkalmazási területtől és terhelési feltételektől függően lásd a vonatkozó termékkatalógust vagy forduljon az ABB-hez. A függőleges motorok üzemóráinak száma a fele a fenti értékeknek Újrazsírozható csapágyakkal felszerelt motorok Kenési tájékoztatólap és általános kenési tanács Ha a motort kenési tájékoztatólappal látták el, a megadott értékeket alkalmazza. A kenési tájékoztatólapon meg lehetnek adva a kenési intervallumok a szerelés, a környezeti hőmérséklet és a fordulatszám függvényében. Az első indításkor vagy csapágykenés után kb óráig tartó, átmeneti hőmérséklet-emelkedés jelentkezhet. Egyes motorok felszerelhetők használtzsír-gyűjtővel. Kövesse az eszközhöz kapott speciális útmutatást. A. Kézi kenés Utánkenés a motor működése közben Távolítsa el a kenési kivezetés dugóját, vagy nyissa ki a zárószelepet, ha van. Győződjön meg róla, hogy a kenőcsatorna nyitva van. Fecskendezze be a meghatározott mennyiségű kenőanyagot a csapágyba. Hagyja 1 2 órán át üzemelni a motort, hogy a felesleges kenőanyag kinyomódhasson a csapágyból. Helyezze vissza a kenési kivezetés dugóját, vagy zárja a zárószelepet, ha van. Utánkenés álló motor esetében Ha nem lehetséges a csapágyak utánkenése a motorok működése közben, a kenés álló motornál is elvégezhető. Ebben az esetben csak feleannyi kenőanyagot használjon, majd járassa a gépet néhány percig teljes fordulatszámon. Amikor a motor leállt, nyomja a meghatározott kenőanyagmennyiség maradék részét a csapágyba. 1 2 óra üzemelés után zárja be a kenési kivezetés dugóját vagy a zárószelepet, ha van. B. Kényszerkenés A kenési kivezetés dugóját tartósan el kell távolítani a kényszerkenés alatt, vagy ki kell nyitni a zárószelepet, ha van ilyen. Az ABB kizárólag elektromechanikus rendszerek használatát ajánlja. Automatikus újrazsírozó rendszer használata esetén minden kenési intervallumban a táblázatban megadott kenőanyagmennyiség négyszeresét kell alkalmazni. Ha kétpólusú motoroknál automatikus utánkenést alkalmaznak, a Kenőanyagok című fejezet kétpólusú motorokkal foglalkozó megjegyzésének ajánlásait kell követni Kenési intervallumok és mennyiségek Az újrazsírozható csapágyakkal felszerelt motorok megfelelő kenése az L 1 -nek megfelelően megközelítőleg a következő időtartamra biztosított. Magasabb környezeti hőmérsékleteken történő üzemelés esetén forduljon az ABB-hez. Az L 1 értékek L 10 értékekké való átalakítására szolgáló közelítő képlet: L 10 = 2,7 x L 1. A függőleges motorok kenési intervalluma fele az alábbi táblázatban megadott értékeknek. A kenési intervallumok 25 C-os környezeti hőmérsékletre vonatkoznak. A környezeti hőmérséklet emelkedése a csapágyak hasonló hőmérséklet-növekedésével jár. 15 C-os hőmérséklet-növekedés esetén az értékeket felezni, 15 C-os hőmérséklet-csökkenés esetén pedig duplázni kell. Szabályozható fordulatszámú üzemeltetés (azaz frekvenciaátalakító használata) esetén a csapágyak hőmérsékletét a teljes működési tartományban meg kell mérni, és ha meghaladja a 80 C-ot, a kenési intervallumokat a csapágyak 15 C-os hőmérséklet-csökkenése érdekében felezni kell. Ha a motor nagy fordulatszámon üzemel, nagy fordulatszámhoz készült kenőanyagokat is lehet használni. Lásd fejezet. A kenőanyag és a csapágyak megengedett legnagyobb hőmérsékletét, +110 C-ot, nem szabad túllépni. A megjelölt maximális motorfordulatszámot nem szabad túllépni. 16 HU ABB Motors and Generators Low voltage motor manual

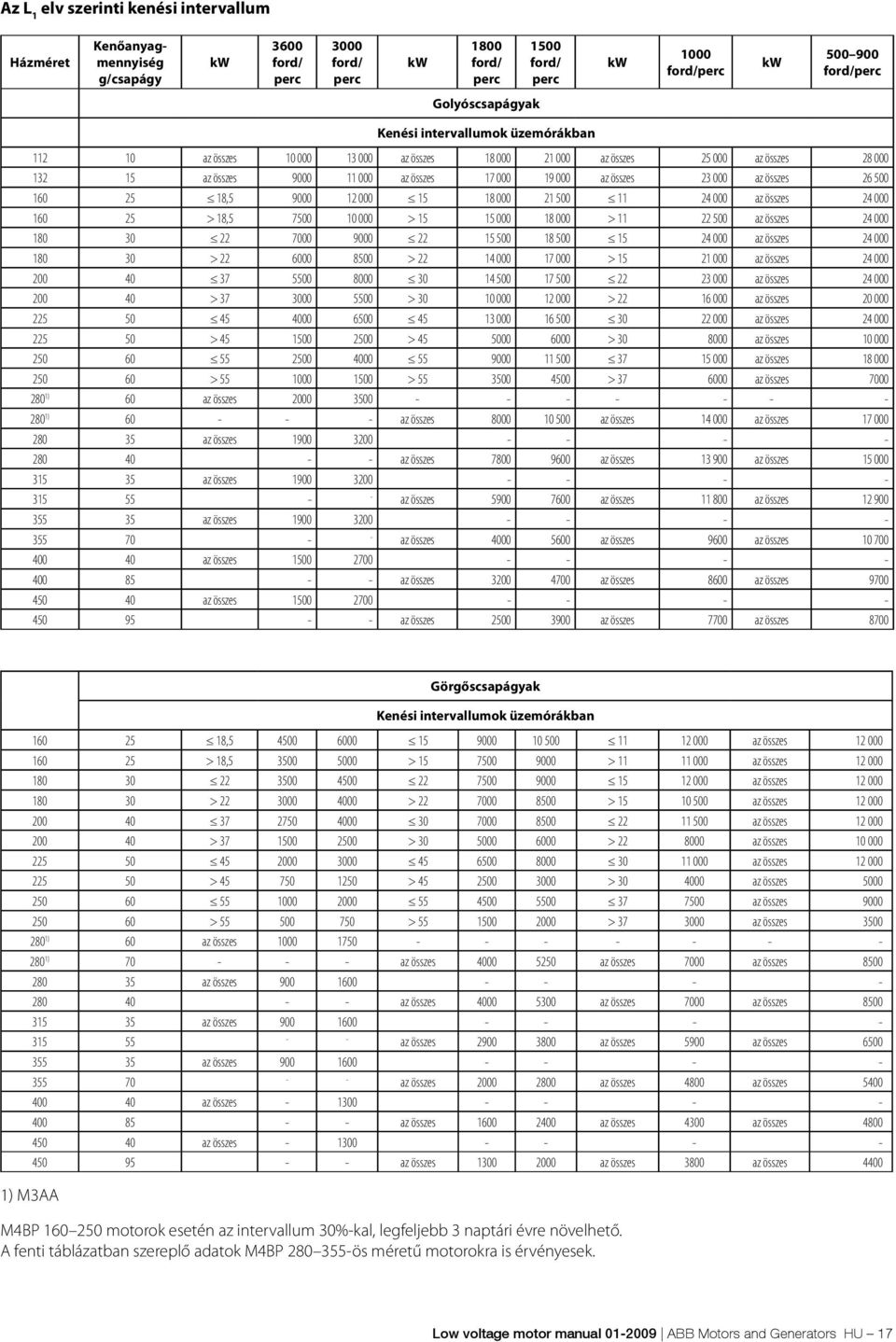

17 Az L 1 elv szerinti kenési intervallum Házméret Kenőanyagmennyiség g/csapágy kw 3600 ford/ perc 3000 ford/ perc kw 1800 ford/ perc 1500 ford/ perc kw 1000 ford/perc kw ford/perc Golyóscsapágyak Kenési intervallumok üzemórákban az összes az összes az összes az összes az összes az összes az összes az összes , az összes > 18, > > az összes az összes > > > az összes az összes > > > az összes az összes > > > az összes az összes > > > az összes ) 60 az összes ) az összes az összes az összes az összes az összes az összes az összes az összes az összes az összes az összes az összes az összes az összes 9600 az összes az összes az összes az összes 8600 az összes az összes az összes az összes 7700 az összes 8700 Görgőscsapágyak Kenési intervallumok üzemórákban , az összes > 18, > > az összes az összes > > > az összes az összes > > > az összes az összes > > > az összes az összes > > > az összes ) 60 az összes ) az összes az összes 7000 az összes az összes az összes az összes 7000 az összes az összes az összes az összes 5900 az összes az összes az összes az összes 4800 az összes az összes az összes az összes 4300 az összes az összes az összes az összes 3800 az összes ) M3AA M4BP motorok esetén az intervallum 30%-kal, legfeljebb 3 naptári évre növelhető. A fenti táblázatban szereplő adatok M4BP ös méretű motorokra is érvényesek. Low voltage motor manual ABB Motors and Generators HU 17

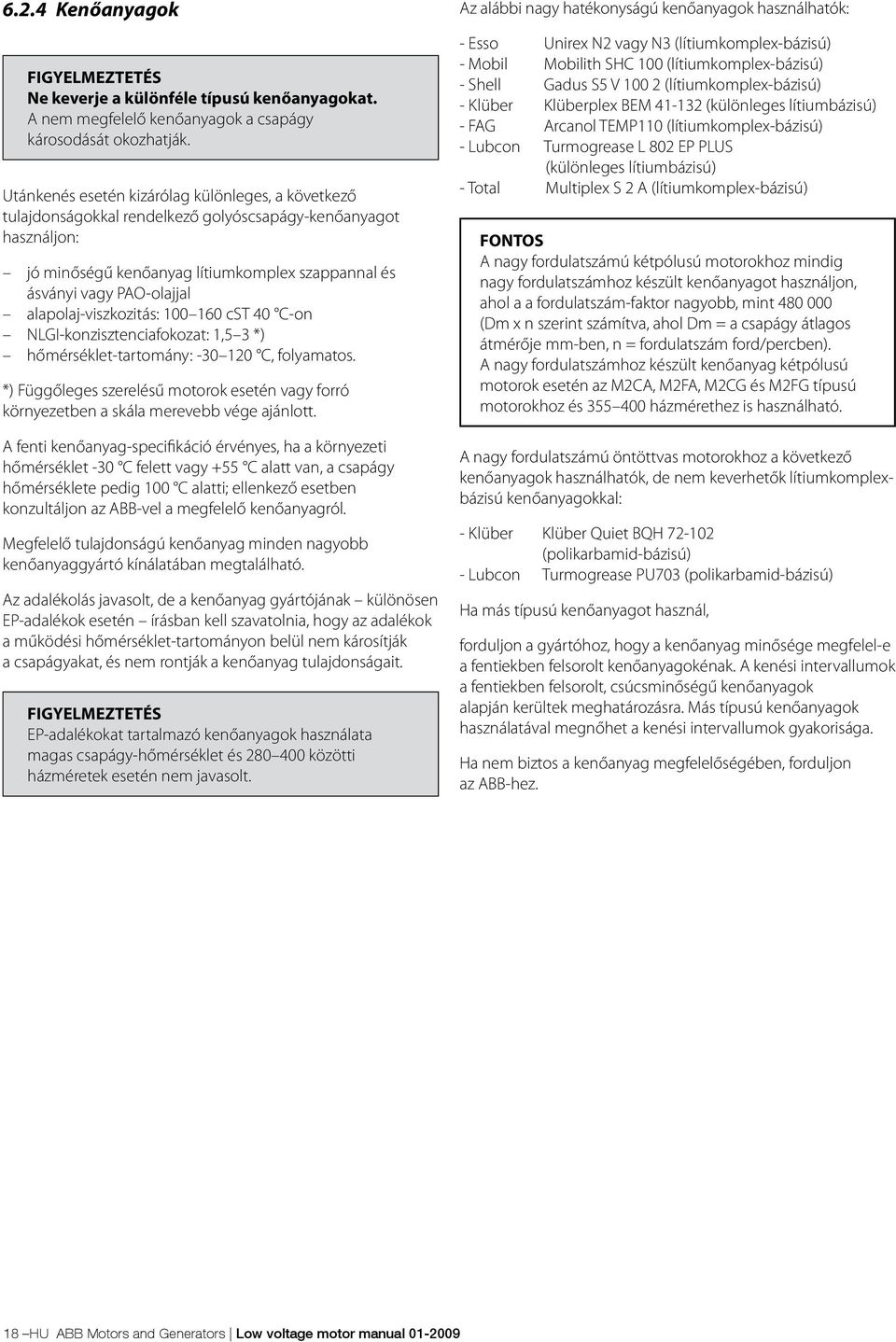

18 6.2.4 Kenőanyagok Ne keverje a különféle típusú kenőanyagokat. A nem megfelelő kenőanyagok a csapágy károsodását okozhatják. Utánkenés esetén kizárólag különleges, a következő tulajdonságokkal rendelkező golyóscsapágy-kenőanyagot használjon: jó minőségű kenőanyag lítiumkomplex szappannal és ásványi vagy PAO-olajjal alapolaj-viszkozitás: cst 40 C-on NLGI-konzisztenciafokozat: 1,5 3 *) hőmérséklet-tartomány: C, folyamatos. *) Függőleges szerelésű motorok esetén vagy forró környezetben a skála merevebb vége ajánlott. A fenti kenőanyag-specifikáció érvényes, ha a környezeti hőmérséklet -30 C felett vagy +55 C alatt van, a csapágy hőmérséklete pedig 100 C alatti; ellenkező esetben konzultáljon az ABB-vel a megfelelő kenőanyagról. Megfelelő tulajdonságú kenőanyag minden nagyobb kenőanyaggyártó kínálatában megtalálható. Az adalékolás javasolt, de a kenőanyag gyártójának különösen EP-adalékok esetén írásban kell szavatolnia, hogy az adalékok a működési hőmérséklet-tartományon belül nem károsítják a csapágyakat, és nem rontják a kenőanyag tulajdonságait. EP-adalékokat tartalmazó kenőanyagok használata magas csapágy-hőmérséklet és közötti házméretek esetén nem javasolt. Az alábbi nagy hatékonyságú kenőanyagok használhatók: - Esso Unirex N2 vagy N3 (lítiumkomplex-bázisú) - Mobil Mobilith SHC 100 (lítiumkomplex-bázisú) - Shell Gadus S5 V (lítiumkomplex-bázisú) - Klüber Klüberplex BEM (különleges lítiumbázisú) - FAG Arcanol TEMP110 (lítiumkomplex-bázisú) - Lubcon Turmogrease L 802 EP PLUS (különleges lítiumbázisú) - Total Multiplex S 2 A (lítiumkomplex-bázisú) FONTOS A nagy fordulatszámú kétpólusú motorokhoz mindig nagy fordulatszámhoz készült kenőanyagot használjon, ahol a a fordulatszám-faktor nagyobb, mint (Dm x n szerint számítva, ahol Dm = a csapágy átlagos átmérője mm-ben, n = fordulatszám ford/percben). A nagy fordulatszámhoz készült kenőanyag kétpólusú motorok esetén az M2CA, M2FA, M2CG és M2FG típusú motorokhoz és házmérethez is használható. A nagy fordulatszámú öntöttvas motorokhoz a következő kenőanyagok használhatók, de nem keverhetők lítiumkomplexbázisú kenőanyagokkal: - Klüber Klüber Quiet BQH (polikarbamid-bázisú) - Lubcon Turmogrease PU703 (polikarbamid-bázisú) Ha más típusú kenőanyagot használ, forduljon a gyártóhoz, hogy a kenőanyag minősége megfelel-e a fentiekben felsorolt kenőanyagokénak. A kenési intervallumok a fentiekben felsorolt, csúcsminőségű kenőanyagok alapján kerültek meghatározásra. Más típusú kenőanyagok használatával megnőhet a kenési intervallumok gyakorisága. Ha nem biztos a kenőanyag megfelelőségében, forduljon az ABB-hez. 18 HU ABB Motors and Generators Low voltage motor manual

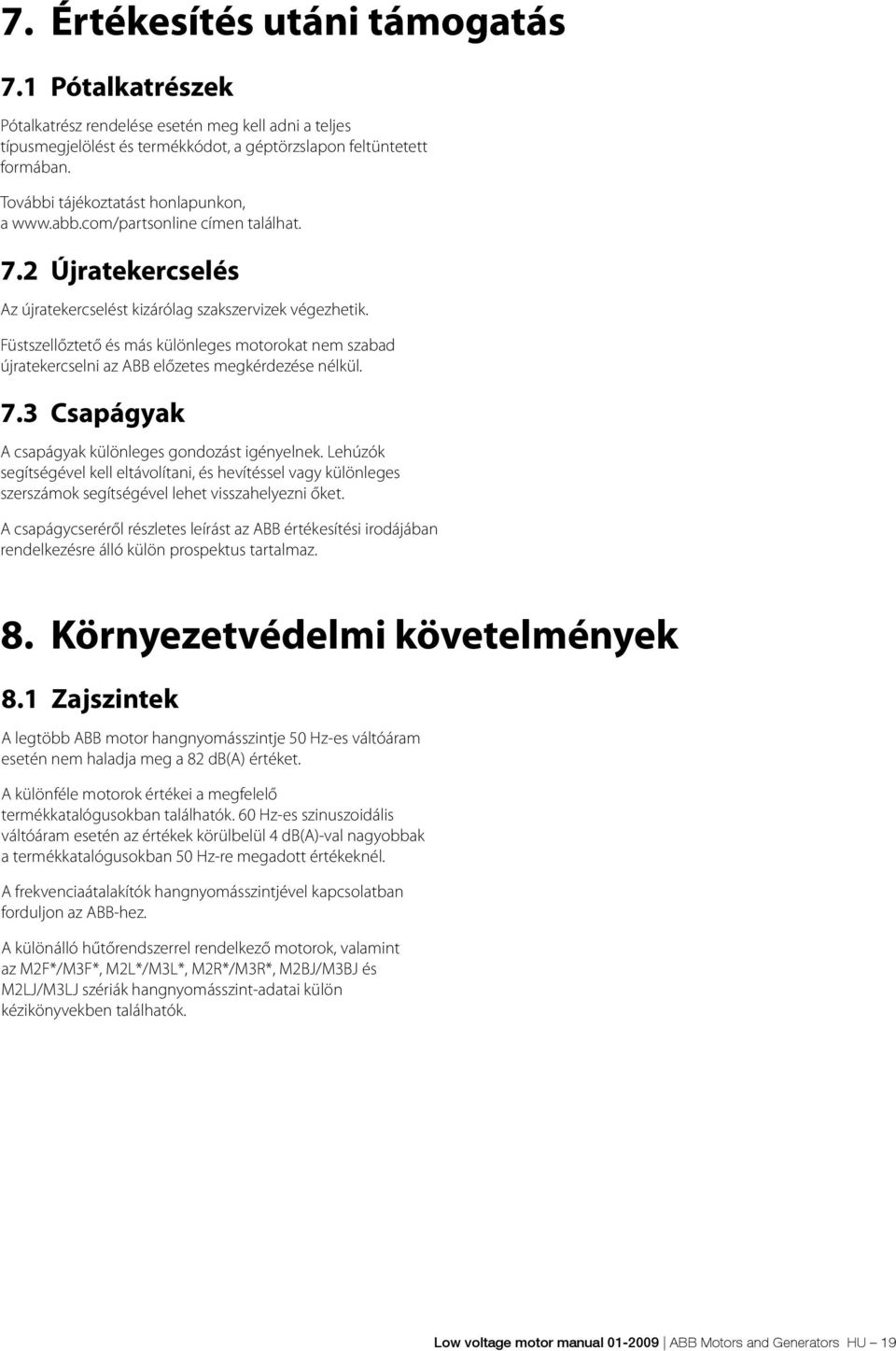

19 7. Értékesítés utáni támogatás 7.1 Pótalkatrészek Pótalkatrész rendelése esetén meg kell adni a teljes típusmegjelölést és termékkódot, a géptörzslapon feltüntetett formában. További tájékoztatást honlapunkon, a címen találhat. 7.2 Újratekercselés Az újratekercselést kizárólag szakszervizek végezhetik. Füstszellőztető és más különleges motorokat nem szabad újratekercselni az ABB előzetes megkérdezése nélkül. 7.3 Csapágyak A csapágyak különleges gondozást igényelnek. Lehúzók segítségével kell eltávolítani, és hevítéssel vagy különleges szerszámok segítségével lehet visszahelyezni őket. A csapágycseréről részletes leírást az ABB értékesítési irodájában rendelkezésre álló külön prospektus tartalmaz. 8. Környezetvédelmi követelmények 8.1 Zajszintek A legtöbb ABB motor hangnyomásszintje 50 Hz-es váltóáram esetén nem haladja meg a 82 db(a) értéket. A különféle motorok értékei a megfelelő termékkatalógusokban találhatók. 60 Hz-es szinuszoidális váltóáram esetén az értékek körülbelül 4 db(a)-val nagyobbak a termékkatalógusokban 50 Hz-re megadott értékeknél. A frekvenciaátalakítók hangnyomásszintjével kapcsolatban forduljon az ABB-hez. A különálló hűtőrendszerrel rendelkező motorok, valamint az M2F*/M3F*, M2L*/M3L*, M2R*/M3R*, M2BJ/M3BJ és M2LJ/M3LJ szériák hangnyomásszint-adatai külön kézikönyvekben találhatók. Low voltage motor manual ABB Motors and Generators HU 19

20 9. Hibaelhárítás Ez az útmutató nem terjed ki a berendezés minden részletére vagy módosítására, illetve az üzembe állítás, üzemeltetés és karbantartás során fellépő minden lehetséges körülményre. Amennyiben további tájékoztatást szeretne, forduljon az ABB legközelebbi értékesítési irodájához. Motor hibaelhárítási táblázat A motor javítását és hibaelhárítását csak szakképzett, megfelelő szerszámokkal és felszereléssel rendelkező személy végezheti. HIBA OK TEENDŐ A motor nem Kiégett biztosítékok Cserélje ki a biztosítékokat megfelelő típusúakra és paraméterűekre. indul Túlterhelt indítóberendezés Ellenőrizze és szüntesse meg a túlterhelést az indítóberendezésben. Nem megfelelő áramellátás ellenőrizze, hogy az áramellátás megfelel a motor adattáblájának és terhelési tényezőjének. Helytelen hálózati bekötés Ellenőrizze a bekötést a motorhoz kapott rajz szerint. Nyitott áramkör a tekercselésben vagy a vezérlőkapcsolóban Zümmögő hang hallatszik, amikor a kapcsoló le van zárva. Keressen érintkezési hibát a kábelezésben. Arról is győződjön meg, hogy minden vezérlőérintkező záródik-e. Mechanikai hiba Ellenőrizze, szabadon forog-e a motor és a hajtás. Ellenőrizze a csapágyakat és a kenést. Rövidre zárt állórész Rossz állórésztekercselés-érintkezés Kiégett biztosítékok jelzik. A motort újra kell tekercselni. Vegye le a csapágypajzsokat, és keresse meg a hibát. A forgórész hibája Keressen törött rudakat vagy véggyűrűket. Lehet, hogy a motor túl van terhelve Csökkentse a terhelést. A motor áll Egy fázis nyitott lehet Ellenőrizze a vezetékeket nyitott fázis tekintetében. Rossz az alkalmazás Változtassa meg a típust vagy a méretet. Forduljon a berendezés gyártójához. Túlterhelés Csökkentse a terhelést. Alacsony feszültség Biztosítsa az adattáblán feltüntetett feszültséget. Ellenőrizze az összeköttetést. Nyitott áramkör Kiégett biztosítékok; ellenőrizze a védőrelét, az állórészt és a nyomógombokat. A motor működik, majd leáll Áramellátási hiba Keressen érintkezési hibát a hálózati csatlakozásnál, a biztosítékoknál és a vezérlőnél. A motor fordulatszáma nem éri el a névleges fordulatszámot Helytelen alkalmazás Vonalfeszültség-esés miatt túl kicsi a feszültség a motorkapcsokon Az indítóterhelés túl nagy Törött forgórészrudak vagy laza forgórész Nyitott primer áramkör Forduljon a berendezés gyártójához a megfelelő típus beszerzése érdekében. Használjon nagyobb feszültséget vagy transzformátorkapcsokat, vagy csökkentse a terhelést. Ellenőrizze a bekötést. Ellenőrizze a vezetők méretének alkalmasságát. Ellenőrizze a motor indítóterhelését. Ellenőrizze az esetleges töréseket a gyűrűk közelében. Új rotorra van szükség, ha gyakran kell javításokat végezni. Mérőkészülék segítségével határolja be és javítsa ki a hibát. 20 HU ABB Motors and Generators Low voltage motor manual

21 HIBA OK TEENDŐ A motor túlságosan lassan Túlterhelés Csökkentse a terhelést. fut fel, és/vagy nagy Alacsony feszültség az indítás folyamán Keresse meg a nagy ellenállás okozóját. Ellenőrizze, áramot vesz fel hogy a kábelméret megfelelő-e. Hibás kalitkás forgórész Cserélje ki a forgórészt egy újra. Túl kicsi az alkalmazott feszültség Javítsa meg az áramellátást. Rossz forgásirány Helytelen fázissorrend Cseréljen fel két csatlakozást a motoron vagy a kapcsolótáblán. A motor túlmelegszik Túlterhelés Csökkentse a terhelést. A ház vagy a szellőzőnyílások tele vannak szennyeződéssel, ami meggátolja a motor megfelelő szellőzését. A motor egyik fázisa nyitva lehet Földelt tekercs Kiegyensúlyozatlan kapocsfeszültség Tegye szabaddá a szellőzőlyukakat, és ellenőrizze a folyamatos légáramlást a motorból. Ellenőrizze, hogy minden vezeték megfelelően csatlakoztatva van-e. A motort újra kell tekercselni Keresse meg a hibás vezetéket, csatlakozást és transzformátort. Motorrezgés tapasztalható Nem fekszik tengelyben a motor Hozza egyenesbe. Gyenge alapzat Erősítse meg az alapzatot. A tengelykapcsoló nincs kiegyensúlyozva Egyensúlyozza ki a tengelykapcsolót. A meghajtott berendezés kiegyensúlyozatlan Egyensúlyozza ki a meghajtott berendezést. Hibás csapágyak Cserélje ki a csapágyakat. A csapágyak nincsenek egy vonalban Javítsa meg a motort. A kiegyensúlyozó súlyok eltolódtak Egyensúlyozza ki a forgórészt. Kaparó hang Ellentét a forgórész és a tengelykapcsoló kiegyensúlyozásában (fél retesz teljes retesz) A többfázisú motor egy fázison fut Túlzott axiális játék A ventilátor hozzáér a csapágypajzshoz vagy a védőburokhoz Meglazult a rögzítés az alapzaton Egyensúlyozza ki újra a tengelykapcsolót vagy a forgórészt. Keresse meg a nyitott áramkört. Állítsa be a csapágyat, vagy helyezzen be szabályozó betétet. Igazítsa meg a ventilátort. Húzza meg a tartócsavarokat. Zajos működés A légrés nem egyenletes Ellenőrizze és igazítsa meg a tartókat vagy a csapágyat. Kiegyensúlyozatlan forgórész Egyensúlyozza ki újra a motort. Forró csapágyak Görbe vagy megrepedt tengely Egyenesítse ki vagy cserélje ki a tengelyt. Túlzott szíjfeszesség Csökkentse a szíjfeszességet. A szíjtárcsák túl távol vannak a tengelyválltól Helyezze közelebb a szíjtárcsát a motor csapágyához. A szíjtárcsa átmérője túl kicsi Nem fekszik tengelyben Elégtelen kenőanyag Elhasználódott vagy szennyezett kenőanyag Túlzott mennyiségű kenőanyag Túlterhelt csapágy Törött golyó vagy recés futógyűrűk Használjon nagyobb szíjtárcsát. Hozza egyenesbe a hajtást. Tartsa fenn a megfelelő kenőanyag-mennyiséget a csapágyban. Távolítsa el a régi kenőanyagot, mossa át a csapágyat petróleummal, és használjon új kenőanyagot. Csökkentse a kenőanyag mennyiségét; a csapágy csak félig tölthető meg. Ellenőrizze a tengelyben állást, az oldal- és a hosszirányú nyomást. Cserélje ki a csapágyat, de előtte gondosan tisztítsa meg a csapágyházat. Low voltage motor manual ABB Motors and Generators HU 21
