1 GRUNDFOS KEZELÉSI UTASÍTÁSOK Hydro MPC Szerelési és üzemeltetési utasítás

2 Megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a Hydro MPC termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: EN 809: 1998 és EN : EMC direktíva (2004/108/EK). Konformitási nyilatkozat: Certificate Hydro MPC 2: Bjerringbro, december 29. Svend Aage Kaae Technical Director 2

3 TARTALOMJEGYZÉK Oldal 1. Biztonsági előírások Általános rész Figyelemfelhívó jelzések A kezelőszemélyzet képzettsége és képzése A biztonsági előírások figyelmen kívül hagyásának veszélyei Biztonságos munkavégzés Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Önhatalmú átépítés és alkatrészelőállítás Meg nem engedett üzemmódok 4 2. Az útmutató érvényességi köre 4 3. Termék leírás 5 4. Adattábla 5 5. Szoftvercímke 6 6. Típuskód Vezérlési változatok áttekintése 7 7. Szállítás és kezelés Szállítás A gépcsoport emelése 8 8. Telepítés Mechanikus telepítés Elhelyezés Csővezeték Alapozás Rezgéscsillapítók Csőkompenzátorok Elektromos telepítés Üzembehelyezés 9 9. Kezelőpanel Kijelző (1.) Menüsor Fősor Grafikus illusztráció Gördítő sáv Alsó sor Gombok és jelzőfények Jobbra gomb (2.) Súgó gomb (3.) Fel és Le gomb (4 és 5) Plusz és Mínusz gomb (6 és 7) Kilépés gomb (poz. 8.) Kezdőképernyő gomb (poz. 9) OK gomb (poz. 10) Jelzőlámpák (poz. 11 és 12) Kontraszt gomb (poz. 13) Háttérvilágítás Funkciók A funkciók faszerkezete Áttekintés A funkciók leírása Állapot (1) Aktuális vészjelzések (3.1) Rendszer (1.2) Üzemmód (1.2.1) Alapjel (1.2.2) Alapjel befolyásolása (1.2.3) Mért értékek (1.2.4) Analóg bemenetek (1.2.5) Szivattyú ( ) Üzemeltetés (2) Üzemeltetés (2) Rendszer üzemmódja (2.1.1) Szabályozási mód (2.1.2) Alapjel (2.1.3) Egyéni vezérlési mód (2.1.4) Az egyedi üzemmódok beállítása ( ) Hiba (3) Hiba állapot (3) Aktuális vészjelzések (3.1) Hiba tároló (3.2) Beállítások (4) Primary controller (Elsődleges vezérlő) (4.1) PI controller (PI-szabályozó) (4.1.1) Alternative setpoints (Alternatív alapjelek) (4.1.2) Alternative setpoints 2 to 7 (Alternatív alapjelek beállítása, 2-7) ( to ) External setpoint influence (Külső alapjel befolyásolás) (4.1.3) Setting of influence function (A befolyásolás működése) ( ) Primary sensor (Elsődleges érzékelő) (4.1.4) Clock program (Óra program) (4.1.6) Arányos nyomás (4.1.7) S-típusú rendszer konfigurációja (4.1.8) Pump cascade control (Szivattyúk kaszkádvezérlése) (4.2) Start/stop közötti minimális idő (4.2.1) Óránkénti indítások max. száma (4.2.1) Tartalék szivattyúk (4.2.3) Szivattyúk kényszerváltása (4.2.4) Pump test run (Próbaüzem) (4.2.5) Nyomástartó szivattyú (pilot pump) (4.2.6) Szivattyú leállítási kísérlet (4.2.7) Szivattyú indulási és leállási sebessége (4.2.8) Min. teljesítmény (4.2.9) Szivattyú indítási idő kompenzálása (4.2.10) Másodlagos funkciók (4.3) Stop funkció (4.3.1) Lágy nyomástartás (4.3.3) Szükségüzem (4.3.5) Digitális bemenetek (4.3.7) Digitális bemenetek funkciói ( ) Analóg bemenetek (4.3.8) Analóg bemenetek ( ) Analog inputs and measured value (Analóg bemenetek és mért értékek) ( ) Digitális kimenetek (4.3.9) Functions of digital outputs (A digitális kimenetek funkciói) ( ) Min., max., és felhasználó által meghatározott üzem (4.3.14) Min. duty (Min. üzem) ( ) Max. duty (Max. üzem) ( ) User-defined duty (Felhasználó által meghatározott üzem) ( ) Pump curve data (Szivattyú jelleggörbe adatai) (4.3.19) Control source (Vezérlési forrás) (4.3.20) Fix hozzáfolyási nyomás (4.3.22) Mennyiség becslés (4.3.23) Monitoring functions (Felügyeleti funkciók) (4.4) Dry-running protection (Szárazonfutás elleni védelem) (4.4.1) Dry-running protection with pressure/level switch (Szárazonfutás elleni védelem nyomás- vagy szintkapcsolóval) ( ) Dry-running protection with pressure transmitter (Szárazonfutás elleni védelem nyomástávadóval) ( ) Dry-running protection with level transmitter (Szárazonfutás elleni védelem szinttávadóval) ( ) Min. pressure (Min. nyomás) (4.4.2) Max. pressure (Max. nyomás) (4.4.3) External fault (Külső hiba) (4.4.4) Határ 1 és 2 átlépve (4.4.5 és 4.4.6) Szivattyúk üzemi tartományon kívül (4.4.7) Nyomás biztosítás (4.4.8) Functions, CU 351 (Funkciók) (4.5) Display language (A kijelző nyelve) (4.5.1) Display units (A kijelző mértékegységei) (4.5.2) Date and time (Dátum és idő) (4.5.3) Passwords (Jelszavak) (4.5.4) Ethernet (4.5.5) 54 3

4 GENIbus number (GENIbus-azonosító) (4.5.6) Software status (Szoftver információ) (4.5.9) Data communication (Adatkommunikáció) Ethernet GENIbus Hibakereső táblázat Karbantartás Szivattyúk Motor csapágyak CU Fagyvédelem Kivonás az üzemből Műszaki adatok Nyomás Hőmérséklet Relatív páratartalom Hangnyomás: Elektromos adatok Kapcsolódó dokumentumok Hulladékkezelés Biztonsági előírások 1.1 Általános rész Ebben a beépítési- és üzemeltetési utasításban olyan alapvető szempontokat sorolunk fel, amelyeket be kell tartani a beépítéskor, üzemeltetés és karbantartás közben. Ezért ezt legkorábban a szerelés és üzemeltetés megkezdése előtt a szerelőnek illetve az üzemeltető szakembernek el kell olvasnia, és a beépítés helyén folyamatosan rendelkezésre kell állnia. Nem csak az ezen pont alatt leírt általános biztonsági előírásokat kell betartani, hanem a többi fejezetben leírt különleges biztonsági előírásokat is. 1.2 Figyelemfelhívó jelzések Vigyázat Figyelmeztetés Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. A közvetlenül a gépre felvitt jeleket, mint pl. az áramlási irányt jelző nyilat, a csatlakozások jelzését mindenképpen figyelembe kell venni és mindig olvasható állapotban kell tartani. 1.5 Biztonságos munkavégzés Az ebben a beépítési- és üzemeltetési utasításban leírt biztonsági előírásokat, a baleset-megelőzés nemzeti előírásait és az adott üzem belső munkavédelmi-, üzemi- és biztonsági előírásait be kell tartani. 1.6 Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A mozgó részek védelmi burkolatainak üzem közben a helyükön kell lenniük. Ki kell zárni a villamos energia által okozott veszélyeket. Be kell tartani az MSZ 2364 sz. magyar szabvány és a helyi áramszolgáltató előírásait. 1.7 A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Az üzemeltetőnek figyelnie kell arra, hogy minden karbantartási, felügyeleti és szerelési munkát csak olyan, erre felhatalmazott és kiképzett szakember végezhessen, aki ezt a beépítési és üzemeltetési utasítást gondosan tanulmányozta és kielégítően ismeri. A szivattyún bármilyen munkát alapvetően csak kikapcsolt állapotban lehet végezni. A gépet az ezen beépítési és üzemeltetési utasításban leírt módon mindenképpen le kell állítani. A munkák befejezése után azonnal fel kell szerelni a gépre minden biztonsági- és védőberendezést és ezeket üzembe kell helyezni. 1.8 Önhatalmú átépítés és alkatrészelőállítás A szivattyút megváltoztatni vagy átépíteni csak a gyártó előzetes engedélyével szabad. Az eredeti és a gyártó által engedélyezett alkatrészek használata megalapozza a biztonságot. Az ettől eltérő alkatrészek beépítése a gyártót minden kárfelelősség alól felmenti. 1.9 Meg nem engedett üzemmódok A leszállított szivattyúk üzembiztonságát csak a jelen üzemeltetési és karbantartási utasítás 3. Termék leírás fejezete szerinti feltételek közötti üzemeltetés biztosítja. A műszaki adatok között megadott határértékeket semmiképpen sem szabad túllépni. 2. Az útmutató érvényességi köre Ez a telepítési és kezelési útmutató a Grundfos Hydro MPC nyomásfokozó berendezésekre vonatkozik. A Hydro MPC berendezések gyárilag összeszerelt, telepítésre és üzemeltetésre kész nyomásfokozók. 1.3 A kezelőszemélyzet képzettsége és képzése A kezelő, a karbantartó és a szerelő személyzetnek rendelkeznie kell az ezen munkák elvégzéséhez szükséges képzettséggel. A felelősségi kört és a személyzet felügyeletét az üzemeltetőnek pontosan szabályoznia kell. 1.4 A biztonsági előírások figyelmen kívül hagyásának veszélyei A biztonsági előírások figyelmen kívül hagyása nem csak személyeket és magát a szivattyút veszélyezteti, hanem kizár bármilyen gyártói felelősséget és kártérítési kötelezettséget is. Adott esetben a következő zavarok léphetnek fel: a készülék nem képes ellátni fontos funkcióit a karbantartás előírt módszereit nem lehet alkalmazni személyek mechanikai vagy villamos sérülés veszélyének vannak kitéve. 4

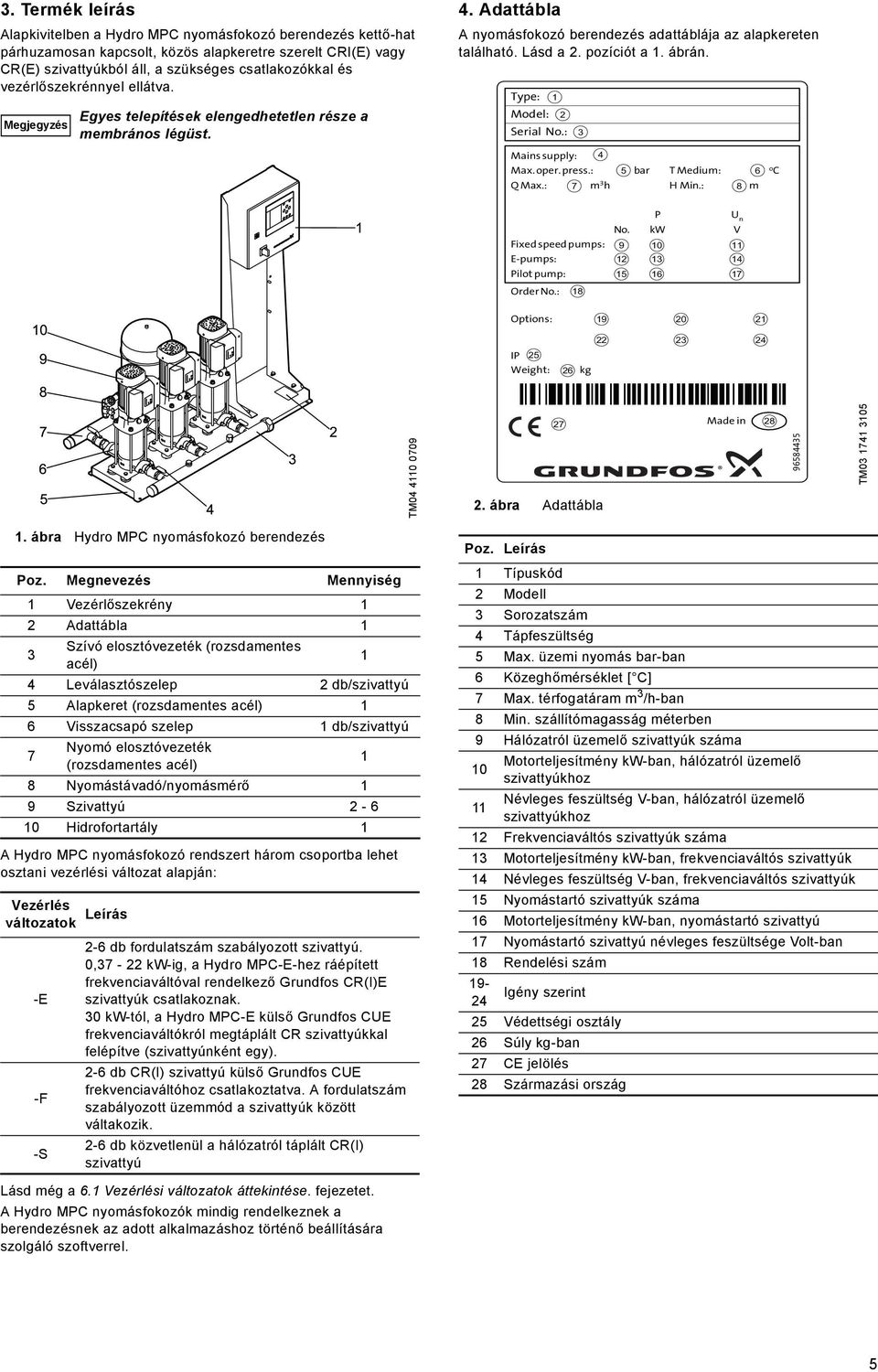

5 3. Termék leírás Alapkivitelben a Hydro MPC nyomásfokozó berendezés kettő-hat párhuzamosan kapcsolt, közös alapkeretre szerelt CRI(E) vagy CR(E) szivattyúkból áll, a szükséges csatlakozókkal és vezérlőszekrénnyel ellátva. Egyes telepítések elengedhetetlen része a membrános légüst. 4. Adattábla A nyomásfokozó berendezés adattáblája az alapkereten található. Lásd a 2. pozíciót a 1. ábrán. Type: 1 Model: 2 Serial No.: 3 Mains supply: 4 Max. oper.press.: 5 bar T Medium: 6 o C Q Max.: 7 m 3 h H Min.: 8 m Fixed speedpumps: E-pumps: Pilot pump: Order No.: 18 P U n No. kw V Options: IP 25 Weight: 26 kg 24 TM ábra Adattábla Made in TM ábra Hydro MPC nyomásfokozó berendezés Poz. Megnevezés Mennyiség 1 Vezérlőszekrény 1 2 Adattábla 1 3 Szívó elosztóvezeték (rozsdamentes acél) 1 4 Leválasztószelep 2 db/szivattyú 5 Alapkeret (rozsdamentes acél) 1 6 Visszacsapó szelep 1 db/szivattyú 7 Nyomó elosztóvezeték (rozsdamentes acél) 1 8 Nyomástávadó/nyomásmérő 1 9 Szivattyú Hidrofortartály 1 A Hydro MPC nyomásfokozó rendszert három csoportba lehet osztani vezérlési változat alapján: Vezérlés változatok -E -F -S 2-6 db fordulatszám szabályozott szivattyú. 0,37-22 kw-ig, a Hydro MPC-E-hez ráépített frekvenciaváltóval rendelkező Grundfos CR(I)E szivattyúk csatlakoznak. 30 kw-tól, a Hydro MPC-E külső Grundfos CUE frekvenciaváltókról megtáplált CR szivattyúkkal felépítve (szivattyúnként egy). 2-6 db CR(I) szivattyú külső Grundfos CUE frekvenciaváltóhoz csatlakoztatva. A fordulatszám szabályozott üzemmód a szivattyúk között váltakozik. 2-6 db közvetlenül a hálózatról táplált CR(I) szivattyú Poz. 1 Típuskód 2 Modell 3 Sorozatszám 4 Tápfeszültség 5 Max. üzemi nyomás bar-ban 6 Közeghőmérséklet [ C] 7 Max. térfogatáram m 3 /h-ban 8 Min. szállítómagasság méterben 9 Hálózatról üzemelő szivattyúk száma 10 Motorteljesítmény kw-ban, hálózatról üzemelő szivattyúkhoz 11 Névleges feszültség V-ban, hálózatról üzemelő szivattyúkhoz 12 Frekvenciaváltós szivattyúk száma 13 Motorteljesítmény kw-ban, frekvenciaváltós szivattyúk 14 Névleges feszültség V-ban, frekvenciaváltós szivattyúk 15 Nyomástartó szivattyúk száma 16 Motorteljesítmény kw-ban, nyomástartó szivattyú 17 Nyomástartó szivattyú névleges feszültsége Volt-ban 18 Rendelési szám Igény szerint 25 Védettségi osztály 26 Súly kg-ban 27 CE jelölés 28 Származási ország Lásd még a 6.1 Vezérlési változatok áttekintése. fejezetet. A Hydro MPC nyomásfokozók mindig rendelkeznek a berendezésnek az adott alkalmazáshoz történő beállítására szolgáló szoftverrel. 5

6 5. Szoftvercímke A szoftvercímke a CU 351 hátoldalán található. 1. Control MPC 1 3. Hydro MPC 3 2. C-MPC options 4. H-MPC options 5. Pump data CONFIGURATION STEPS - PLEASE FOLLOW THE NUMBERS TM ábra Szoftvercímke Poz. 1 Control MPC - GSC fájl száma 2 Control MPC opciói - GSC fájl száma 3 Hydro MPC - GSC fájl száma 4 Hydro MPC opciói - GSC fájl száma 5 Szivattyúadatok - GSC-fájl száma A GSC (Grundfos Standard Configuration) konfigurációs adatfájl. 6. Típuskód Példa Hydro MPC -E /G /NS 3 CRIE 5-8 (* 3 x V, 50/60 Hz, N, PE Típus sorozat Alcsoportok: E: Szivattyúk ráépített frekvenciaváltóval (0,37-22 kw) - szivattyúnként egy E: Szivattyú külső Grundfos CUE frekvenciaváltóval (30 kw és felette) - szivattyúnként egy F: Szivattyú külső Grundfos CUE frekvenciaváltóval S: Közvetlen a hálózatról üzemeltetett szivatyúk (start/stop) Az elosztóvezeték anyaga: : Rozsdamentes acél /G: Horganyzott acél /OM: Egyéb anyagok Szívó elosztóvezeték : Szívó elosztóvezetékkel /NS: Szívó elosztóvezeték nélkül Ráépített frekvenciaváltóval ellátott szivattyúk száma és típusuk Közvetlenül a hálózatról táplált szivattyúk száma és típusuk Tápfeszültség, frekvencia (* Egyedi rendelésre készült megoldás kódja. 6

7 6.1 Vezérlési változatok áttekintése Az alábbi táblázatban példák láthatók. Fordulatszám szabályozott szivattyús rendszerek Egy darab CUE frekvenciaváltóról megtáplált szivattyús rendszerek Közvetlenül a hálózatra csatlakozó szivattyús rendszerek Hydro MPC-E Hydro MPC-F Hydro MPC-S Hydro MPC nyomásfokozó rendszer három CR(I)E szivattyúval. Hydro MPC nyomásfokozó rendszer három CR szivattyúval, amelyek egy külső, Grundfos CUE frekvenciaváltóra vannak kapcsolva a vezérlőszekrényben. A fordulatszám szabályozott üzemmód a szivattyúk között váltakozik. Hydro MPC nyomásfokozó rendszer három közvetlenül a hálózatról megtáplált CR(I) szivattyúval. Egy CR(I)E szivattyú üzemel. TM PT PT PT Egy CR szivattyú üzemel egy külső Grundfos CUE frekvenciaváltóra kapcsolva. TM Egy, közvetlenül a hálózatról táplált CR(I) szivattyú üzemel. TM H H H H set Q TM H set Q TM H stop H set Q TM Három CR(I)E szivattyú üzemel. Egy CR szivattyú üzemel egy külső Grundfos CUE frekvenciaváltóra kapcsolva és kettő CR szivattyú közvetlenül a hálózatról. Három hálózatról táplált CR(I) szivattyú üzemel. H H H H set TM A Hydro MPC-E állandó nyomást tart fenn a szivattyúk fordulatszámának folyamatos szabályozásával. Az igényelt rendszerteljesítmény beállítása a szükséges számú szivattyú be- és kikapcsolásával, valamint az üzemelő szivattyúk párhuzamos vezérlésével történik. A szivattyúváltás automatikus, a terheléstől, időtől és hibától függ. A működő szivattyúk egyforma fordulaton üzemelnek. Q H set TM A Hydro MPC-F állandó nyomást tart fenn a külső, Grundfos CUE frekvenciaváltóra kapcsolt CR szivattyúk fordulatszámának folyamatos szabályozásával. A fordulatszám szabályozott üzemmód a szivattyúk között váltakozik. Elsőként egy külső, Grundfos CUE frekvenciaváltóra kapcsolt szivattyú indul el. Ha nem képes fenntartani a nyomást, akkor bekapcsol az egyik vagy mindkét hálózatról táplált CR szivattyú. A szivattyúváltás automatikus, a terheléstől, időtől és hibától függ. Q H stop H set A Hydro MPC-S közel állandó nyomást tart fenn megfelelő számú szivattyú ki-be kapcsolásával. A szivattyúk működési tartományát H set és H stop (kikapcsolási nyomás) intervallum határozza meg. A szivattyúváltás automatikus, a terheléstől, időtől és hibától függ. Q TM

8 7. Szállítás és kezelés 7.1 Szállítás Mérettől függően a nyomásfokozó rendszert a gyárból egy rekeszben vagy fa/karton dobozban szállítják, ami villástargoncával vagy hasonló eszközzel való rakodásra alkalmas. A targonca villájának legalább 2 méter hosszúnak kell lennie. A CR 120 vagy CR 150-es szivattyúkból álló Hydro MPC nyomásfokozó szállító szalagokkal van biztosítva. A szállító szalagokat ne távolítsa el, míg a nyomásfokozó a rendeltetési helyére nem került. 7.2 A gépcsoport emelése A CR 120 vagy CR 150-es szivattyúval szerelt Hydro MPC nyomásfokozó rendszerek alaplemezén emelőszemek találhatók. Lásd 4. ábra. Emelés közben az emelési pontnak mindig a nyomásfokozó tömegközéppontja felett kell lennie. Minden emelő kötélnek legalább 3 méter hosszúnak kell lennie. 4. ábra A Hydro MPC XL helyes emelése Figyelmeztetés A CR 120 vagy CR 150-es szivattyúval szerelt Hydro MPC nyomásfokozók emelésére soha ne használja a motorokon lévő emelőszemeket. A nyomásfokozót ne a gyűjtőcsöveknél fogva emelje, hanem az 4. ábrának megfelelően. A nyomásfokozó emelésekor kizárólag megfelelő állapotban lévő, az emelésre alkalmas, és a súly alapján jóváhagyott eszközöket használjon. A súly a nyomásfokozó adattábláján található. TM Telepítés Figyelmeztetés A telepítés és üzemeltetés során vegyük figyelembe a helyi előírásokat, és szakmai ajánlásokat. Telepítés előtt ellenőrizze, hogy a megrendelt nyomásfokozó berendezést kapta-e meg. a berendezéseken nincs látható sérülés. 8.1 Mechanikus telepítés Elhelyezés A nyomásfokozó berendezést jól szellőző helyiségbe kell telepíteni, ahol kielégítőek a szivattyú és a vezérlőszekrény hűtésének feltételei. A Hydro MPC csak beltéri telepítésre alkalmas, közvetlen napfény hatásának nem szabad kitenni. A nyomásfokozó berendezés előtt és a két oldalán 1 méter széles helyet szabadon kell hagyni ellenőrzés és szerelés céljára Csővezeték A szivattyú alapzatán lévő nyilak jelzik a szállított víz áthaladásának irányát a szivattyún. A nyomásfokozó berendezéshez csatlakoztatott csővezetéknek megfelelő méretűnek kell lennie. A csöveket a nyomásfokozó berendezés elosztóvezetékéhez kell csatlakoztatni. Bármelyik végződés használható. Az elosztóvezeték fel nem használt végződésére illesszen tömítőanyagot, és zárja el csavaros kupakkal. Karimás elosztóvezeték esetében helyezzen fel zárókarimát tömítéssel. Az optimális működés, minimális zaj és rezgés biztosítása érdekében szükséges lehet a nyomásfokozó berendezés rezgéscsillapítása. A zaj és a rezgések keletkezésének forrásai a motor és a szivattyú alkatrészeinek forgása, valamint a folyadék áramlása a csővezetéken és az illesztéseken át. A környezetvédelmi hatások egyediek, a helyes telepítéstől és a rendszer egyéb elemeinek állapotától függenek. Ha a nyomásfokozó berendezést tömbházba telepítik, vagy ha az első fogyasztó közel van a nyomásfokozóhoz, akkor tanácsos kompenzátort szerelni a szívó- és nyomócsövekre, hogy a csővezeték ne továbbítsa a rezgéseket. Vigyázat Ne használjon láncot a CR 120 vagy CR 150-es szivattyúból álló nyomásfokozó emelésére, mert a szivatyú motorja sérülhet ábra Az ábra a kompenzátor, csőtámaszok és géptalpak elhelyezését mutatja 1 2 TM Poz. 1 Csőkompenzátor 2 Csőtámasz 3 Géptalp Az ábrán látható kompenzátorok, csőtámaszok és géptalpak nem tartozékai a nyomásfokozó berendezésnek. Üzembehelyezés előtt minden anyán végezzen utánszorítást. A csöveket az épület szerkezeti elemeihez kell rögzíteni, hogy ne mozdulhassanak vagy csavarodhassanak el. 8

9 8.1.3 Alapozás A nyomásfokozó berendezés elhelyezése egyenes és szilárd felület alkalmas, például betonpadló vagy -alap. Ha a berendezés nincs géptalppal felszerelve, akkor a padlóhoz vagy alaphoz kell csavarozni. Tapasztalat szerint a megfelelő betonalap tömege 1,5-szöröse a nyomásfokozó berendezés teljes tömegének Rezgéscsillapítók Hogy elkerülhető legyen a rezgések átvitele az épületre, tanácsos rezgéscsillapítókkal elszigetelni a nyomásfokozó berendezés alapját az épület szerkezeti elemeitől. A rezgéscsillapító kiválasztása minden beépítésnél különböző. A rosszul megválasztott csillapító növelheti a káros rezgések mértékét. A méretet ezért a rezgéscsillapító szállítójának kell meghatároznia. Ha a nyomásfokozó berendezés rezgéscsillapítókkal ellátott alapkeretre van építve, akkor mindig kompenzátort kell szerelni az elosztóvezetékre. Nagyon fontos annak biztosítása, hogy a berendezés ne "lógjon" a csővezetéken Csőkompenzátorok A kompenzátorok telepítésének célja kiegyenlíteni a csővezetéknek a változó folyadékhőmérsékletből adódó tágulását/összehúzódását csökkenteni a mechanikai terhelést, amely a csővezetékben ható nyomáslengésekből adódik szigetelni a mechanikus testhangokat a csővezetékben (csak gumiharangos kompenzátorok esetén). 8.2 Elektromos telepítés Figyelmeztetés Az elektromos telepítést minősített szerelőnek kell végeznie a helyi előírásoknak és az adott bekötési rajznak megfelelően. A nyomásfokozó berendezés elektromos telepítésének meg kell felelnie az IP 54 védettségi osztály követelményeinek. Győződjön meg róla, hogy a nyomásfokozó berendezés megfelel a csatlakoztatott tápfeszültségnek. Ellenőrizze, hogy a kábel keresztmetszete megfelel-e a bekötési rajz értékeinek. 8.3 Üzembehelyezés Miután a 8.1 Mechanikus telepítés és 8.2 Elektromos telepítés fejezetek értelmében megtörtént a mechanikus, az elektromos és hidraulikus telepítés, a következőképpen járjon el: 1. Kapcsolja be a tápfeszültséget. 2. Várjon, amíg meg nem jelenik az első képernyő. 3. A CU 351 első bekapcsolásakor egy varázsló segítségével mehetünk át az alap beállításokon. 4. Kövesse az egyes képernyőkön szereplő utasításokat. 5. Amikor az üzembehelyezési segéd lefutott, ellenőrizze, hogy minden szivattyú Auto-ra van-e állítva a Status (Állapot) menüben. 6. Menjen az Operation menühöz (2), Válassza ki a Normal üzemmódot, és nyomja meg az 7. A Hydro MPC ezek után üzemkész. A kompenzátorokat sem a csővezeték pontatlanságainak, sem a karimák központeltolódásának kiegyenlítésére nem szabad használni. A kompenzátorok távolsága az elosztóvezetéktől a szívó és nyomó oldalon egyaránt a karima névleges átmérőjének legalább 1-1,5-szöröse legyen. Ezzel megelőzhető a kompenzátorokban a turbulencia kialakulása, így kedvezőbbek a szívóoldali nyomásviszonyok és kisebb a nyomásesés a nyomóldalon. TM TM ábra Gumiharangos kompenzátor példái korlátozóval és anélkül A korlátozóval ellátott kompenzátorok használatával minimalizálhatók a kompenzátorok által okozott erők. A korlátozóval ellátott kompenzátorok használata DN 100 méretnél nagyobb karimák esetén mindig ajánlott. A csővezeték rögzítése olyan legyen, hogy ne feszítse a kompenzátorokat és a szivattyút. Kövesse a forgalmazó útmutatását, és adja tovább azt a tanácsadóknak és a csőszerelőknek is. 9

10 9. Kezelőpanel A vezérlőszekrény előlapján elhelyezett kezelőpanelt egy kijelző, néhány gomb és két jelzőlámpa alkotja. A kezelőpanel lehetővé teszi a kézi beállítást és az alapjel megváltoztatását. 7. ábra Kezelőpanel Gomb Poz. 1 Kijelző 2 Jobbra 3 Help 4 Fel 5 Le 6 Plusz 7 Mínusz 8 Esc 9 Home 10 Ok 11 Üzem jelzőlámpa (zöld) 12 Hiba jelzőlámpa (piros) 13 Kontraszt 9.1 Kijelző (1.) D 1 CU ábra Kijelző elrendezése Menüsor A menüsor (A) a 8. ábrán látható. A kijelzőnek négy fő menüje van: A B C TM TM Fősor A fősor (B) a 8. ábrán látható. A fősor elemei a képernyő száma és neve (bal oldal) a kiválasztott menü (bal oldal) jel vészjelzés esetén (jobb oldal) jel a szerviz nyelv kiválasztása esetén (jobb oldal) Grafikus illusztráció A grafikus ábrázolás lehet állapot, kijelzés vagy más elem megjelenítése, a menürendszerben való helyzettől függően. Az ábrázolás megjelenítheti a teljes rendszert vagy annak egy részét, és különböző beállításokat is mutathat Gördítő sáv Ha a grafikus ábrázolás elemeinek listája nem fér el a kijelzőn, akkor a jobboldalt görgetősáv jelenik meg a és jellel. A és gomb segítségével fel- és lefelé mozoghat a listán Alsó sor A alsó sorban (C) a dátum és az idő látható. 9.2 Gombok és jelzőfények A gombok (2-10, 7. ábra) közül azok használhatók, amelyek világítanak Jobbra gomb (2.) A gomb megnyomásával a menürendszer következő menüjébe léphet. Ha megnyomja a gombot amikor a Settings (Beállítások) menü ki van emelve, azzal a Status (Állapot) menübe lép Súgó gomb (3.) Amikor világít a gomb, megnyomásával a súgószöveg jeleníthető meg az adott képernyőhöz. A súgót a gomb megnyomásával zárhatja be Fel és Le gomb (4 és 5) A és gomb segítségével fel- és lefelé mozoghat a listán. Szöveg akkor választható ki, ha keretben van. Ha egy szöveg ki van jelölve, és megnyomja a gombot, akkor a jelölés eggyel feljebb tolódik. A gomb megnyomásával az eggyel lejjebb lévő szöveget jelölheti ki. Ha a gombot a lista utolsó sorában nyomja meg, azzal az első sort jelöli ki. Ha a gombot a lista utolsó sorában nyomja meg, azzal az utolsó sort jelöli ki Plusz és Mínusz gomb (6 és 7) A és gombokkal növelheti és csökkentheti az értéket. Új érték a gomb megnyomásával léptethető érvénybe Kilépés gomb (poz. 8.) Az gombbal visszaléphet a menüben az előző képernyőre. Ha megváltoztat egy értéket, majd megnyomja a gombot, akkor a készülék nem menti az új értéket. További információért lásd a OK gomb (poz. 10). fejezetet. Ha menteni szeretné az új értéket, akkor az megnyomása előtt nyomja meg az További információért lásd a OK gomb (poz. 10). fejezetet Kezdőképernyő gomb (poz. 9) A gomb megnyomásával visszatérhet a Status menübe. Állapot: Üzemeltetés: Vészjelzés: A rendszer állapotának jelzése Az üzemi jelzők, például az alapjel megváltoztatása Hibanapló a hibakereséshez Beállítások: A beállítások megváltoztatása (jelszót igényel) 10

11 9.2.7 OK gomb (poz. 10) Az gombot beviteli gombként használhatja. Egy érték módosításának eljárása ugyancsak a gombbal indítható el. Ha megváltoztat egy értéket, és megnyomja a gombot, azzal az új érték lép érvénybe Jelzőlámpák (poz. 11 és 12) A Hydro MPC kezelőpanelje egy zöld és egy piros jelzőlámpát tartalmaz. A zöld jelzőlámpa azt jelzi, hogy a Hydro MPC üzemel. Amikor a Hydro MPC le van állítva, a zöld jelzőlámpa villog. Vészjelzés vagy figyelmeztetés esetén kigyullad a piros jelzőlámpa. A hiba azonosítására a hibalista szolgál Kontraszt gomb (poz. 13) A kijelző kontrasztja a gombbal változtatható meg. 1. Nyomja meg a 2. Állítsa meg a kontrasztot a és gomb segítségével Háttérvilágítás Ha 15 perc eltellik gombnyomás nélkül, akkor a panel háttérvilágítása elhalványodik. A jelzőlámpák továbbra is aktívak maradnak. Bármelyik gomb megnyomásával bekapcsolható a háttérvilágítás. 11

12 10. Funkciók 10.1 A funkciók faszerkezete 1. Állapot 2. Üzemeltetés 3. Vészjelzés Folytatás a 13. oldalon 1 Állapot 2 Üzemeltetés 3 Vészjelzés 3.1 Aktuális 2.1 További beállítások 3.1 Aktuális vészjelzések Aktuális vészjelzések Rendszer üzemmódja 3.2 Hiba tároló 1.2 Rendszer Vezérlési mód Üzemmód Alapjel Alapjel Egyéni vezérlési mód Alapjel befolyásolása Szivattyú Mért értékek Analóg bemenetek szivattyú szivattyú szivattyú szivattyú szivattyú szivattyú Kulcs a négy fő menühöz: Állapot, Üzemeltetés, Vészjelzés és Beállítások Állapot A Status (Állapot) menü a vészjelzéseket, valamint a szivattyúk és a rendszer állapotát mutatja. : Ebben a menüben nem végezhetők beállítások. Üzemeltetés Az Operation (Üzemeltetés) menüben állíthatók be a legalapvetőbb paraméterek, például az alapjel, az üzemmód, a vezérlési mód és kényszervezérlés. Vészjelzés Az Alarm (Vészjelzés) menü áttekintést ad a vészjelzésekről és figyelmeztetésekről. Ebben a menüben törölhetők a vészjelzések és figyelmeztetések. Beállítások A Settings (Beállítások) menüben különböző funkciók állíthatók be: Elsődleges vezérlő Az alapjel, az alapjel befolyásolása, az elsődleges érzékelő és redundáns elsődleges érzékelő beállítása. A szivattyúk kaszkádvezérlése Az indítások/leállítások közötti minimális idő, az egy órán belüli indítások száma, a tartalékszivattyú száma, a kényszer-szivattyúváltás és a próbaüzem beállítása. Másodlagos funkciók A leállítás funkció, a digitális és analóg bemenetek, a minimális, a maximális és felhasználói üzem, a szivattyú jelleggörbe adatok és vezérlési forrás beállítása. Felügyeleti funkciók A szárazonfutás elleni védelem, a minimáis és maximális nyomás, valamint külső hiba beállítása. CU 351, funkciók A szerviznyelv, a főnyelv és a mértékegységek kiválasztása. Az idő, a dátum, a jelszavak, az Ethernet-kapcsolat, és GENIbus-szám beállítása. 12

13 Folytatás a 12. oldalról 4. Beállítások 4.1 Elsődleges vezérlő PI-szabályozó Alternatív alapjelek Alternatív alapjelek Külső alapjel állítás Bemeneti érték befolyásolása a következő által A befolyásolás működése Elsődleges érzékelő Óra program Arányos nyomás S-rendszer konfiguráció 4.2 A szivattyúk kaszkádvezérlése Start/stop közötti minimális idő Óránkénti indítások max. száma Tartalék szivattyúk Szivattyúk kényszerváltása Próbaüzem Fő szivattyú Szivattyú leállítási kísérlet Szivattyú indulási és leállási sebessége Min. teljesítmény Szivattyú indítási idő kompenzálása 4.3 Másodlagos funkciók Stop funkció Leállítási paraméterek Lágy nyomástartás Szükségüzem Digitális bemenetek Funkció, DI1..DI3 (CU 351), [10, 12, 14] Funkció, DI1..DI9 (IO ), [ ] Funkció, DI1..DI9 (IO ), [ ] Analóg bemenetek Analóg bemenet beállítása, AI1..AI3 (CU 351), [51, 54, 57] Funkció, AI1...AI3 (CU 351), [51, 54, 57] Beállítás, AI1..AI2 (IO ), [57, 60] Funkció, AI1..AI2 (IO ), [57, 60] Beállítás, AI1..AI2 (IO ), [57, 60] Funkció, AI1..A2 (IO ), [57, 60] Digitális kimenetek Funkció, DO1 and DO2 (CU 351), [71, 74] Funkció, DO1...DO7 (IO ), [ ] Funkció, DO1...DO7 (IO ), [ ] Min., max., és felhasználó által meghatározott üzem Min. üzem Max. üzem Felhasználó által meghatározott üzem Szivattyú jelleggörbe adatai Mennyiség becslés Parancs forrása Fix hozzáfolyási nyomás Mennyiség becslés 4.4 Felügyeleti funkciók Szárazonfutás elleni védelem Nyomás-/szintkapcsoló Bemeneti nyomás mérése Tartályszint mérése Min. nyomás Max. nyomás Külső hiba Határ 1 átlépve Határ 2 átlépve Szivattyúk az üzemi tartományon kívül Nyomás biztosítás 4.5 CU 351, funkciók Váltás szerviznyelvre (GB) Varázsló ismételt futtatása A kijelző nyelve A kijelző mértékegységei Nyomás mértékegysége Nyomáskülönbség mértékegysége Dátum és idő Emelőmagasság Jelszó Szint mértékegységek Ethernet Térfogatáram mértékegysége GENIbus-azonosító Térfogat mértékegysége Szoftver információ Energiafogyasztás mértékegysége Hőmérséklet mértékegysége Teljesítmény mértékegységek Energia mértékegységek 13

14 10.2 Áttekintés Fejezet Képernyő neve és száma Oldalszám 10.4 Állapot (1) Aktuális vészjelzések (3.1) Rendszer (1.2) Üzemmód (1.2.1) Alapjel (1.2.2) Alapjel befolyásolása (1.2.3) Mért értékek (1.2.4) Analóg bemenetek (1.2.5) Szivattyú ( ) Üzemeltetés (2) Üzemeltetés (2) Rendszer üzemmódja (2.1.1) Szabályozási mód (2.1.2) Alapjel (2.1.3) Egyéni vezérlési mód (2.1.4) Az egyedi üzemmódok beállítása ( ) Hiba (3) Hiba állapot (3) Aktuális vészjelzések (3.1) Hiba tároló (3.2) Beállítások (4) Primary controller (Elsődleges vezérlő) (4.1) PI controller (PI-szabályozó) (4.1.1) Alternative setpoints (Alternatív alapjelek) (4.1.2) Alternative setpoints 2 to 7 (Alternatív alapjelek beállítása, 2-7) ( to ) External setpoint influence (Külső alapjel befolyásolás) (4.1.3) Setting of influence function (A befolyásolás működése) ( ) Primary sensor (Elsődleges érzékelő) (4.1.4) Clock program (Óra program) (4.1.6) Arányos nyomás (4.1.7) S-típusú rendszer konfigurációja (4.1.8) Pump cascade control (Szivattyúk kaszkádvezérlése) (4.2) Start/stop közötti minimális idő (4.2.1) Óránkénti indítások max. száma (4.2.1) Tartalék szivattyúk (4.2.3) Szivattyúk kényszerváltása (4.2.4) Pump test run (Próbaüzem) (4.2.5) Nyomástartó szivattyú (pilot pump) (4.2.6) Szivattyú leállítási kísérlet (4.2.7) Szivattyú indulási és leállási sebessége (4.2.8) Min. teljesítmény (4.2.9) Szivattyú indítási idő kompenzálása (4.2.10) Másodlagos funkciók (4.3) Stop funkció (4.3.1) Lágy nyomástartás (4.3.3) Szükségüzem (4.3.5) Digitális bemenetek (4.3.7) Digitális bemenetek funkciói ( ) Analóg bemenetek (4.3.8) Analóg bemenetek ( ) Analog inputs and measured value (Analóg bemenetek és mért értékek) ( ) Digitális kimenetek (4.3.9) Functions of digital outputs (A digitális kimenetek funkciói) ( ) Min., max., és felhasználó által meghatározott üzem (4.3.14) Min. duty (Min. üzem) ( ) Max. duty (Max. üzem) ( ) User-defined duty (Felhasználó által meghatározott üzem) ( ) Pump curve data (Szivattyú jelleggörbe adatai) (4.3.19) 42 14

15 Fejezet Képernyő neve és száma Oldalszám Control source (Vezérlési forrás) (4.3.20) Fix hozzáfolyási nyomás (4.3.22) Mennyiség becslés (4.3.23) Monitoring functions (Felügyeleti funkciók) (4.4) Dry-running protection (Szárazonfutás elleni védelem) (4.4.1) Dry-running protection with pressure/level switch (Szárazonfutás elleni védelem nyomás- vagy szintkapcsolóval) ( ) Dry-running protection with pressure transmitter (Szárazonfutás elleni védelem nyomástávadóval) ( ) Dry-running protection with level transmitter (Szárazonfutás elleni védelem szinttávadóval) ( ) Min. pressure (Min. nyomás) (4.4.2) Max. pressure (Max. nyomás) (4.4.3) External fault (Külső hiba) (4.4.4) Határ 1 és 2 átlépve (4.4.5 és 4.4.6) Nyomás biztosítás (4.4.8) Functions, CU 351 (Funkciók) (4.5) Display language (A kijelző nyelve) (4.5.1) Display units (A kijelző mértékegységei) (4.5.2) Date and time (Dátum és idő) (4.5.3) Passwords (Jelszavak) (4.5.4) Ethernet (4.5.5) GENIbus number (GENIbus-azonosító) (4.5.6) Software status (Szoftver információ) (4.5.9)

16 10.3 A funkciók leírása A funkciók leírása a CU 351 kezelőegység négy fő menüjén alapszik: Állapot, Üzemeltetés, Vészjelzés és Beállítások. A funkciók érvényesek a vezérlés minden változata esetén, hacsak nincs másképp megadva Állapot (1) Az ábrán az első állapotképernyő látható. Ez a képernyő jelenik meg a Hydro MPC bekapcsolásakor, valamint akkor, ha 15 perc eltellik a kezelőpanel gombjának megnyomása nélkül. F G H Ha a hiba a szivattyúk egyikére vonatkozik, akkor az adott szivattyú állapotsorának (D) elején jel látható. Ugyanakkor a jel villog a szivattyú jele (E) helyett. A kijelző fősorának (F) jobb oldalán jel jelenik meg. Amíg a hiba fennáll, ez a jel minden képernyő fősorában látható lesz. Ha meg szeretne nyitni egy menüsort, jelölje ki azt a vagy gombbal, és nyomja meg az Itt nyithatók meg az állapotképernyők, amelyekben a következők szerepelnek aktuális vészjelzések a rendszer állapota az egyes szivattyúk állapota Aktuális vészjelzések (3.1) E A I C D 9. ábra Állapot Ebben a menüben nem végezhetők beállítások. A szabályozott jellemző aktuális értéke (process value, PV) általában a nyomóoldali nyomás, ami a jobb felső sarokban (G) van kijelezve együtt a választott alapjellel (SP) (H). A kijelző felső felén (A) jelenik meg a Hydro MPC nyomásfokozó berendezés és a rendszer egy részének grafikus ábrázolása. A kiválasztott mérési paraméterek érzékelőjellel és a pillanatnyi értékkel jelennek meg. Ha az alábbi események valamelyike bekövetkezik, a képernyő középső részén egy információs mező (I) jelenik meg: Szükségüzem aktív Alacsony áramlás miatt megállítva Csökkentett üzem a tartalékszivattyú miatt Szivattyú próbaüzem Arányos nyomáskülönbség befolyásolás aktív Külső alapjel befolyásolás aktív Alternatív alapjel aktív Óra program aktív Távoli vezérlés Etherneten keresztül Távoli vezérlés GENI buszon (RS-485) keresztül. A kijelző alsó fele (B) mutatja az aktuális vészjelzések közül a legutóbbit, ha van ilyen, a hiba okát, és zárójelben a kódját a rendszer állapotát az aktuális üzemmóddal és a vezérlő paraméter pillanatnyi értékét a szivattyú állapotát az aktuális üzemmóddal, és kézi/auto. Hiba esetén a jel jelenik meg a hibasorban (C), a hiba okával és kódjával, például Túlmelegedés miatt (64). B TM ábra Aktuális vészjelzések Ezen a képernyőn az aktuális, nem törölt vészjelzések láthatók. További információk: Aktuális vészjelzések (3.1), Hiba tároló (3.2) Rendszer (1.2) 11. ábra Rendszer Ez a képernyő mutatja a Hydro MPC nyomásfokozó berendezés aktuális üzemállapotát. Az alképernyők megnyitásával részletek is megjeleníthetők. A kijelzőn speciális képernyők nyithatók meg a következőkkel kapcsolatban üzemmód alapjel alapjel befolyásolása mért értékek analóg bemenetek. TM TM

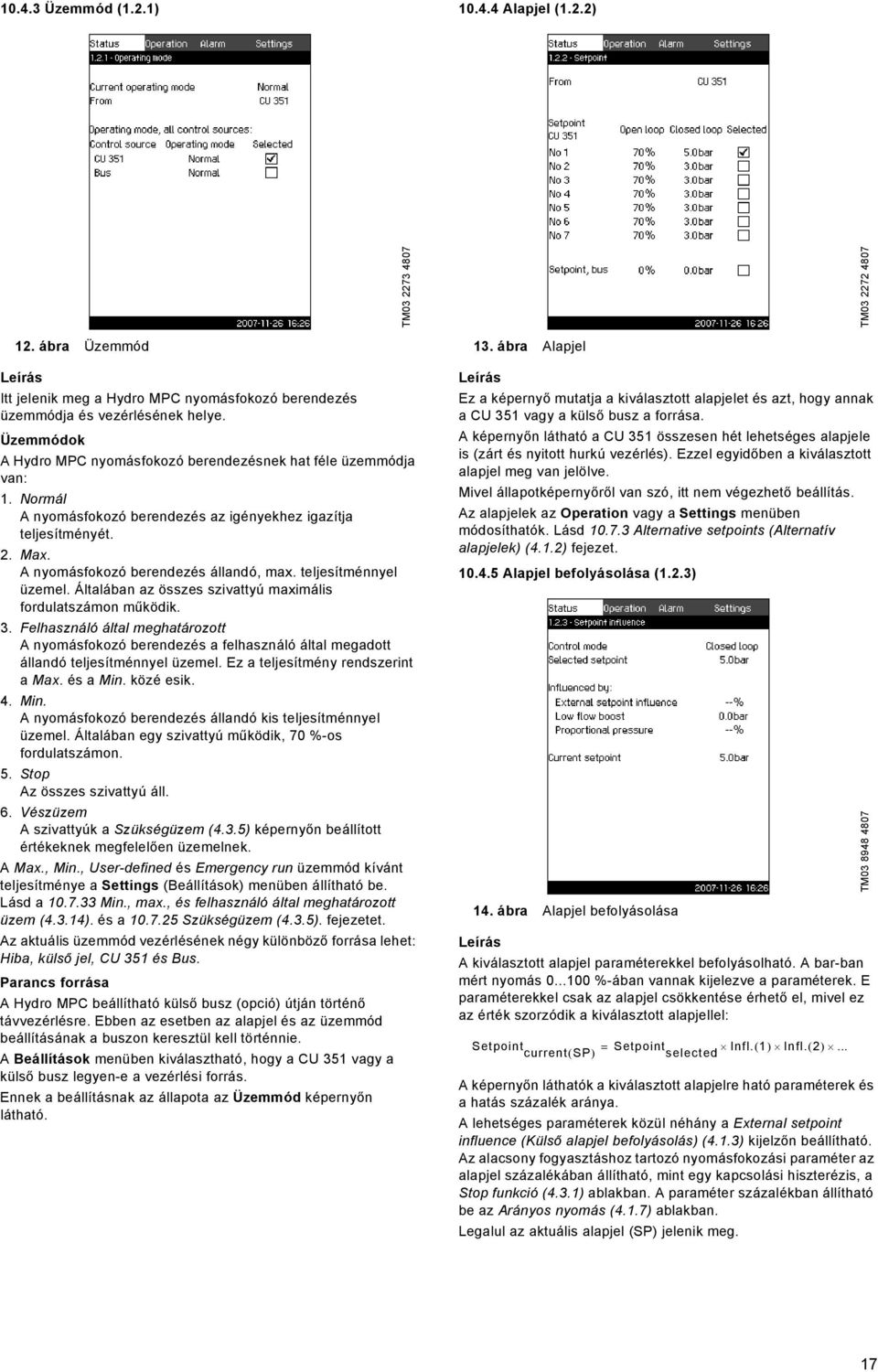

17 Üzemmód (1.2.1) Alapjel (1.2.2) TM TM ábra Üzemmód Itt jelenik meg a Hydro MPC nyomásfokozó berendezés üzemmódja és vezérlésének helye. Üzemmódok A Hydro MPC nyomásfokozó berendezésnek hat féle üzemmódja van: 1. Normál A nyomásfokozó berendezés az igényekhez igazítja teljesítményét. 2. Max. A nyomásfokozó berendezés állandó, max. teljesítménnyel üzemel. Általában az összes szivattyú maximális fordulatszámon működik. 3. Felhasználó által meghatározott A nyomásfokozó berendezés a felhasználó által megadott állandó teljesítménnyel üzemel. Ez a teljesítmény rendszerint a Max. és a Min. közé esik. 4. Min. A nyomásfokozó berendezés állandó kis teljesítménnyel üzemel. Általában egy szivattyú működik, 70 %-os fordulatszámon. 5. Stop Az összes szivattyú áll. 6. Vészüzem A szivattyúk a Szükségüzem (4.3.5) képernyőn beállított értékeknek megfelelően üzemelnek. A Max., Min., User-defined és Emergency run üzemmód kívánt teljesítménye a Settings (Beállítások) menüben állítható be. Lásd a Min., max., és felhasználó által meghatározott üzem (4.3.14). és a Szükségüzem (4.3.5). fejezetet. Az aktuális üzemmód vezérlésének négy különböző forrása lehet: Hiba, külső jel, CU 351 és Bus. Parancs forrása A Hydro MPC beállítható külső busz (opció) útján történő távvezérlésre. Ebben az esetben az alapjel és az üzemmód beállításának a buszon keresztül kell történnie. A Beállítások menüben kiválasztható, hogy a CU 351 vagy a külső busz legyen-e a vezérlési forrás. Ennek a beállításnak az állapota az Üzemmód képernyőn látható. 13. ábra Alapjel Ez a képernyő mutatja a kiválasztott alapjelet és azt, hogy annak a CU 351 vagy a külső busz a forrása. A képernyőn látható a CU 351 összesen hét lehetséges alapjele is (zárt és nyitott hurkú vezérlés). Ezzel egyidőben a kiválasztott alapjel meg van jelölve. Mivel állapotképernyőről van szó, itt nem végezhető beállítás. Az alapjelek az Operation vagy a Settings menüben módosíthatók. Lásd Alternative setpoints (Alternatív alapjelek) (4.1.2) fejezet Alapjel befolyásolása (1.2.3) 14. ábra Alapjel befolyásolása A kiválasztott alapjel paraméterekkel befolyásolható. A bar-ban mért nyomás %-ában vannak kijelezve a paraméterek. E paraméterekkel csak az alapjel csökkentése érhető el, mivel ez az érték szorzódik a kiválasztott alapjellel: Setpoint = Setpoint Infl. ( 1) Infl. ( 2)... current( SP) selected A képernyőn láthatók a kiválasztott alapjelre ható paraméterek és a hatás százalék aránya. A lehetséges paraméterek közül néhány a External setpoint influence (Külső alapjel befolyásolás) (4.1.3) kijelzőn beállítható. Az alacsony fogyasztáshoz tartozó nyomásfokozási paraméter az alapjel százalékában állítható, mint egy kapcsolási hiszterézis, a Stop funkció (4.3.1) ablakban. A paraméter százalékban állítható be az Arányos nyomás (4.1.7) ablakban. Legalul az aktuális alapjel (SP) jelenik meg. TM

18 Mért értékek (1.2.4) Szivattyú ( ) TM TM ábra Mért értékek Ez a képernyő mutatja valamennyi mért és számított paraméter általános állapotát. A "Power consumption" és "Energy consumption" tételek csak a Hydro MPC-E nyomásfokozó berendezés esetén jelennek meg Analóg bemenetek (1.2.5) 16. ábra Analóg bemenetek Ez a képernyő mutatja valamennyi mért és számított paraméter általános állapotát. Lásd a Analóg bemenetek (4.3.8)., Analóg bemenetek ( ). és a Analog inputs and measured value (Analóg bemenetek és mért értékek) ( ). fejezetet. TM ábra 1. szivattyú Ez a képernyő mutatja az egyes szivattyúk üzemállapotát. A szivattyúknak többféle üzemmódja lehet: Auto A szivattyút a többi automatikus üzemmódban lévő szivattyúval együtt PI-szabályozó irányítja, ami biztosítja a nyomásfokozó berendezés kívánt teljesítményét (nyomását). Kézi A szivattyút nem a PI-szabályozó irányítja. Kézi üzemben a szivattyú a következő üzemmódok egyikét használja: Max. A szivattyú a beállított maximális fordulatszámon működik. (Ez az üzemmód csak változtatható fordulatszámú szivattyúk esetében választható ki.) Normál A szivattyú a beállított fordulatszámon működik. Min. A szivattyú a beállított minimális fordulatszámon működik. (Ez az üzemmód csak változtatható fordulatszámú szivattyúk esetében választható ki.) Stop A szivattyút megállították. Az üzemmódra vonatkozó tájékoztatás mellett további paraméterek is leolvashatók az állapotképernyőről: jelenlegi üzemmód vezérlés forrása fordulatszám (hálózatról táplált szivattyúk esetén csak a 0 vagy 100 % jelenik meg) teljesítményfelvétel (csak a CR(I)E szivattyúknál) energiafelhasználás (csak a CR(I)E szivattyúknál) üzemórák. 18

19 10.5 Üzemeltetés (2) Ebben a menüben állíthatók be a szivattyúk legalapvetőbb paraméterei, például az alapjel, az üzemmód, a vezérlési mód és a kényszervezérlés Üzemeltetés (2) A C B További beállítások: 1. Jelölje ki az Operation menüt a 2. Jelölje ki a Further settings menüt a vagy gombokkal, és nyomja meg a. 3. Válasszon egyet a beállításokból vagy, és nyomja meg : rendszer üzemmódja ( fejezet) vezérlési mód (lásd fejezetet) alapjelek (lásd fejezetet) egyéni vezérlési mód ( fejezet). Az alapjel az adott Hydro MPC nyomásfokozó berendezésnek megfelelő érték. A gyári beállítás talán meg lett változtatva az indulási menüben Rendszer üzemmódja (2.1.1) TM ábra Üzemeltetés Az oszlop jeleníti meg a beállítás tartományát. Zárt hurkú szabályozás esetén ez megfelel az elsődleges érzékelő tartományának, itt 0-16 bar. Nyitott hurkú vezérlésnél a beállítás tartománya %. Az oszloptól balra látható az 1-es, elsődleges alapjel (A), azaz a kijelzőn beállított érték. Az oszloptól jobbra látható az aktuális alapjel (B), vagyis a PI-szabályzó referenciájaként működő alapjel. Ha semmilyen alapjel-befolyásolás nincs kiválasztva, akkor a két érték megegyezik. Az aktuális mért értéket (kimenő nyomás) az oszlop szürke része (C) mutatja. Lásd a External setpoint influence (Külső alapjel befolyásolás) (4.1.3). és a Setting of influence function (A befolyásolás működése) ( ). fejezetet. A kijelző alján található egy menü sor, az 1. alapjel és az üzemmód beállításához (Normál és Stop). Az alábbi beállítások választhatók: rendszer üzemmód, szabályozási mód, alapjelek zárt és nyílt hurokban, valamint egyedi szivattyú irányítás. Alapjel: Zárt hurkú szabályozás: Nyitott hurkú szabályozás: Az elsődleges érzékelő mérési tartománya % Alapjel: 1. Jelölje ki az Operation menüt a 2. Jelölje ki a Setpoint 1 pontot a vagy Állítsa be az értéket a vagy 3. Mentse a beállítást a Működési mód: 1. Jelölje ki az Operation menüt a 2. Jelölje kia a Normal vagy Stop üzemmódot a vagy gombokkal. Mentés. 19. ábra Rendszer üzemmódja A Hydro MPC hat különböző üzemmódra állítható be. A Normál a tipikus beállítási mód. Lásd a Üzemmód (1.2.1). fejezetet. A Max., Min., User-defined és Emergency run üzemmód kívánt teljesítménye a Settings (Beállítások) menüben állítható be. A megjelenített képernyőn közvetlenül a Settings menübe léphet a szivattyú teljesítményének beállítása érdekében. Lehetőség van a Normal, Max., Min., User-defined, Stop és Emergency run üzemmód kiválasztására. 1. Jelölje ki az Operation (Üzemeltetés) menüt a 2. Jelölje ki a Further settings menüt a vagy gombokkal, és nyomja meg a. 3. Jelölje ki a System operating mode (Rendszer üzemmód) pontot a vagy gombbal, és nyomja meg a 4. A kívánt üzemmód kiválasztásához tegyen pipát a megfelelő jelölőnégyzetbe a vagy a gomb segítségével, majd az gomb megnyomásával. 5. A min., max., user-defined állapot vagy a szükségüzem beállításához jelölje meg a kívánt sort a kijelző alján, és nyomja meg a. Lásd a Min., max., és felhasználó által meghatározott üzem (4.3.14). és a Szükségüzem (4.3.5). fejezetet. Normál. TM

20 Szabályozási mód (2.1.2) Nyitott hurkú vezérlés Nyitott hurkú vezérlés esetén a szivattyúk rögzített fordulatszámon üzemelnek. A szivattyú fordulatszáma a felhasználó által beállított teljesítményen (0-100 %) alapszik. A szivattyú teljesítmény százalékos értéke arányos a vízmennyiséggel. Nyílt hurkú vezérlés általában akkor használatos, ha a nyomásfokozót egy külső szabályozó irányítja. A külső szabályozó lehet például a Hydro MPC-hez csatlakozó épületfelügyeleti rendszer. Ilyen esetekben a Hydro MPC végrehajtóként funkcionál. Lásd a 23. és 24. ábrát. 20. ábra Szabályozási mód Kétféle vezérlési mód létezik: szabályozás és nyitott hurkú vezérlés. Példák: Zárt hurkú vezérlés A tipikus üzemmód a szabályozás, amelyben a beépített PIszabályozó biztosítja, hogy a nyomásfokozó berendezés fenntartsa a kívánt kimenőnyomást (alapjel). A teljesítmény alapja a zárt hurokban beállított alapjel. Lásd a 21. és 22. ábrát. TM ábra Nyomásfokozó külső szabályozóval (nyílt hurok) Térfogatáram [m 3 /h] TM ábra A nyomásfokozó irányítását a beépített PIszabályozó végzi (zárt hurok) TM ábra Térfogatáram [m 3 /h] 100 Bemenet [%] külső szabályozótól TM Alapjel P [bar] 22. ábra Idő [sec] 1. Jelölje ki az Operation (Üzemeltetés) menüt a 2. Jelölje ki a Further settings menüt a vagy gombokkal, és nyomja meg a. 3. Jelölje ki a Control mode (Vezérlési mód) menüt a vagy gombokkal, és nyomja meg a 4. Válassza Closed loop a vagy gombokkal, majd nyomjon. 5. Állítsa be az alapjelet. Lásd a Alapjel (2.1.3). és a Üzemeltetés (2). fejezetet. TM Térfogatáram 1. szivattyú 2. szivattyú 3. szivattyú 4. szivattyú Bemenet [%] külső szabályozóról 25. ábra Hydro MPC-E szabályozási görbe nyílt hurokban TM

21 Térfogatáram [m 3 /h] Térfogatáram 1. szivattyú 2. szivattyú 3. szivattyú 4. szivattyú Bemenet [%] külső szabályozóról 26. ábra Hydro MPC-F szabályozási görbe nyílt hurokban Térfogatáram [m 3 /h] Térfogatáram 1. szivattyú 2. szivattyú 3. szivattyú 4. szivattyú Bemenet [%] külső szabályozóról 27. ábra Hydro MPC-S szabályozási görbe nyílt hurokban Ezeket a beállításokat el kell végezni a nyílt hurkú üzemmódhoz: Hydro MPC nyomásfokozó leállítása Open loop szabályozási mód választása 1. alapjel beállítása, nyílt hurok külső alapjel korrekció beállítása Normal üzemmód kiválasztása. A Hydro MPC külső irányításának beállításához az alábbiak szerint járjon el: 1. Jelölje ki az Operation menüt a 2. Jelölje meg a Stop üzemmódot a vagy gombokkal, majd nyomjon. Pipa jelöli, hogy az üzemelés le lett állítva. 3. Jelölje ki a Further settings menüt a vagy gombokkal, és nyomja meg a. 4. Jelölje ki a Control mode menüt a vagy gombokkal, és nyomja meg a 5. Válassza Open loop a vagy gombokkal, majd nyomjon. 6. Visszatéréshez nyomja meg a gombot kétszer. 7. Jelölje meg Set setpoint 1, open loop a vagy gombokkal. 8. Állítsa be az alapjelet 100 %-ra a gombbal, és mentse a 9. Jelölje ki az Settings menüt a TM TM Jelölje ki a Primary controller pontot a vagy gombbal, és nyomja meg a 11.Jelölje ki a External setpoint influence pontot a vagy gombbal, és nyomja meg a 12.Jelölje ki a Go to setting of analog input (Tovább az analóg bemenetek beállítására) pontot a vagy gombbal, és nyomja meg a 13.Válassza ki az analóg bemeneteket a vagy gombokkal, és nyomja meg a 14.Jelölje ki és állítsa be az analóg bemenet tartományát vagy gombbal, és aktiválja a A kiválasztást pipa jelöli. 15.Jelölje ki a Measured input value pontot a vagy gombbal, és nyomja meg a Megjelenik a számú képernyő. 16.Válassza % signal a vagy gombokkal, és nyomja meg a 17.Térjen vissza a számú képernyőre a 18.Állítsa be a legkisebb érzékelési értéket a vagy gombbal, és mentse a 19.Állítsa be a legnagyobb érzékelési értéket a vagy gombbal, és mentse a 20.Visszatéréshez nyomja meg a gombot kétszer. 21.Jelölje meg Input value to be influenced by a vagy gombbal, és nyomjon. 22.Jelölje meg % signal a vagy gombbal, és nyomjon. 23.Visszatéréshez nyomja meg a 24.Jelölje ki a Set the influence function pontot a vagy gombbal, és nyomja meg a Részletekért lásd a Setting of influence function (A befolyásolás működése) ( ). fejezetet. 25.A pontok számának kiválasztásához jelölje ki a menüsort a vagy gombbal, és nyomja meg a 26.Válassza ki a pontok kívánt számát a vagy gombbal, és mentse a 27.Jelölje ki a External input value lehetőséget (1. pont) a vagy 28.Állítsa be a külső bemeneti értéket a vagy gombbal, és mentse a 29.Jelölje ki a Reduce setpoint to értéket (1. pont) a vagy 30.Állítsa be a százalékban kifejezett értéket a vagy gombbal, és mentse a 31.Ismételje a lépést minden kiválasztott pont esetén. 32.Visszatéréshez nyomja meg a 33.Jelölje ki Filter time a vagy gombbal, állítsa be az időt másodpercben a vagy gombbal, és mentse lenyomásával. 34.Jelölje ki az Activated pontot a vagy gombbal, és nyomja meg a A bejelölt jelölőnégyzet jobboldalt azt mutatja, hogy a funkció aktív. 35.Visszatéréshez nyomja meg a gombot kétszer. 36.Jelölje ki az Operation menüt a 37.Jelölje ki a Normal üzemmódot a vagy gombbal, és nyomjon. Pipa jelöli a normál üzemmódot. A nyomásfokozó beállítása külső irányításhoz megtörtént. Zárt hurkú szabályozás. 21
