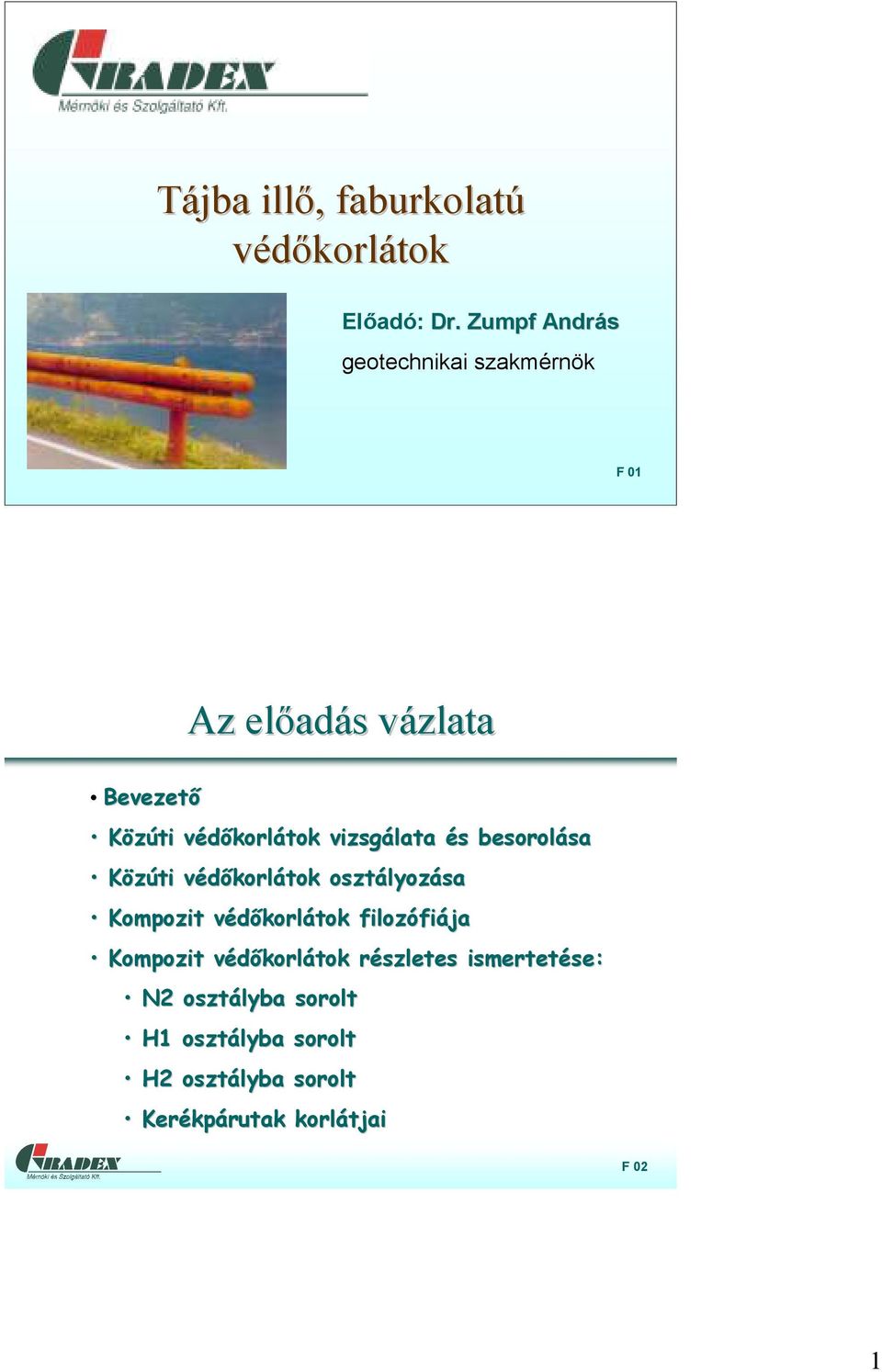

1 Tájba illő,, faburkolatú védőkorlátok Előadó: Dr. Zumpf András geotechnikai szakmérnök F 01 Az előad adás s vázlatav Bevezető Közúti védőkorlv korlátok vizsgálata és s besorolása sa Közúti védőkorlv korlátok osztályoz lyozása Kompozit védőkorlátok filozófi fiája Kompozit védőkorlátok részletes r ismertetése: se: N2 osztályba sorolt H1 osztályba sorolt H2 osztályba sorolt Kerékp kpárutak korlátjai F 02 1

vizsgálata és s besorolása sa Közúti védőkorlv korlátok osztályoz lyozása Kompozit védőkorlátok

2 Korlátok besorolása sa Közúti védőberendezv berendezések főbb f kritériumai riumai (EN ) 1. Védőhatás, visszatartó- képesség, 2. Ütközés következményeinek súlyossága a járműben ülők szempontjából, 3. Ütközés következményi, a közúti védőberendezés deformációjának mértéke, 4. Egyéb általános követelmények F 03 Védőhatás- visszatartó- képesség g I. Vizsgálat TB 11 Ütközési sebesség (km/h) 100 Ütközési szög ( o ) 20 Járműtömeg (típus) (kg) 900 (szgk( szgk) TB ,300 (szgk( szgk) TB ,300 (szgk( szgk) TB ,500 (szgk( szgk) TB ,500 (szgk( szgk) F 04 2

Egyéb általános követelmények F 03 Védőhatás- visszatartó- képesség g I.

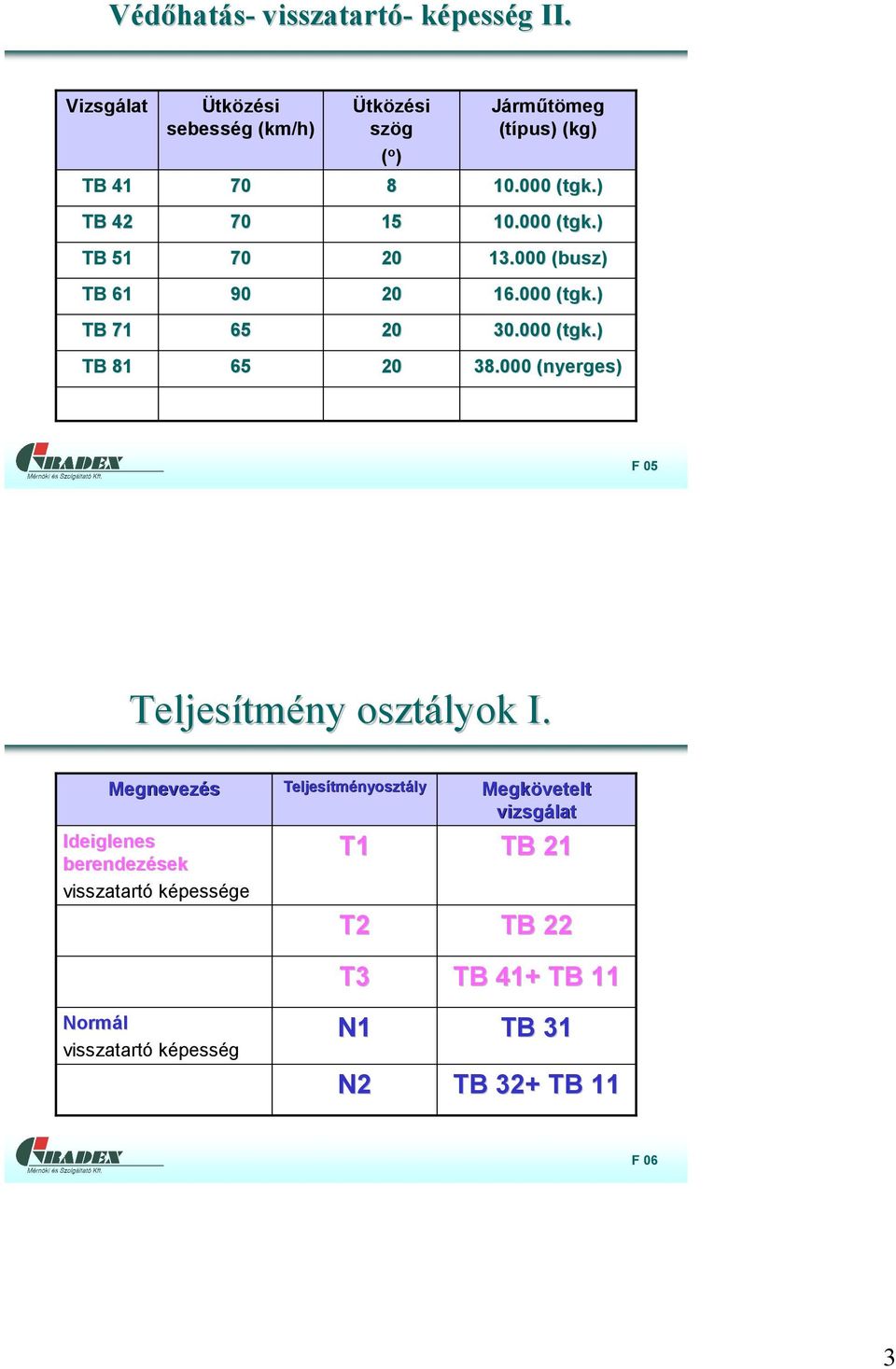

3 Védőhatás- visszatartó- képesség g II. Vizsgálat TB 41 Ütközési sebesség (km/h) 70 Ütközési szög ( o ) 8 Járműtömeg (típus) (kg) (tgk( tgk.) TB (tgk( tgk.) TB (busz) TB (tgk( tgk.) TB (tgk( tgk.) TB (nyerges) F 05 Teljesítm tmény osztályok I. Megnevezés Ideiglenes berendezések visszatartó képessége Normál visszatartó képesség Teljesítm tményosztály T1 T2 T3 N1 N2 Megkövetelt vizsgálat TB 21 TB 22 TB 41+ TB 11 TB 31 TB 32+ TB 11 F 06 3

000 (tgk( tgk.) TB 81 65 20 38.000 (nyerges) F 05 Teljesítm tmény osztályok I.

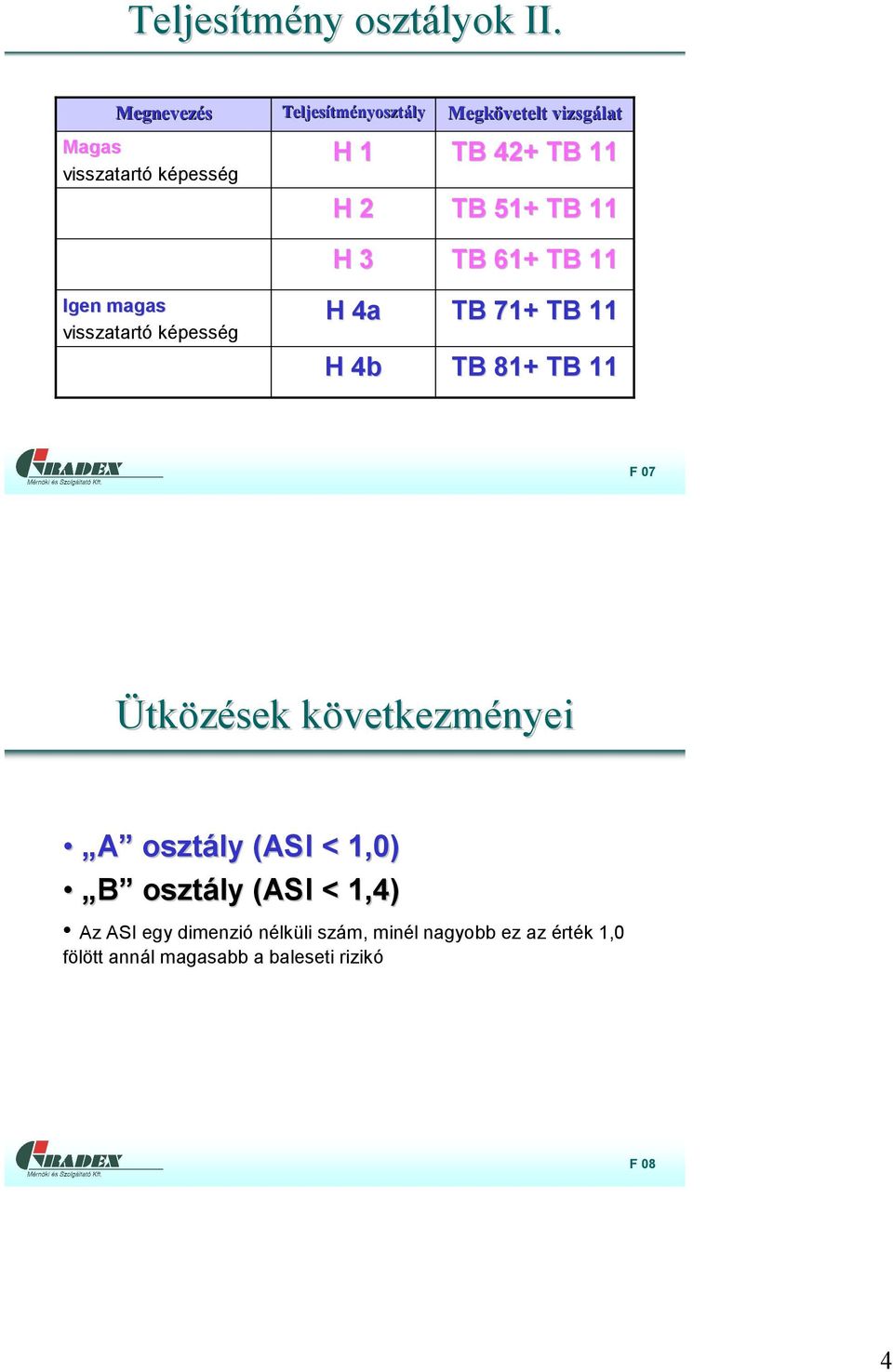

4 Teljesítm tmény osztályok II. Megnevezés Magas visszatartó képesség Igen magas visszatartó képesség Teljesítm tményosztály H 1 H 2 H 3 H 4a H 4b Megkövetelt vizsgálat TB 42+ TB 11 TB 51+ TB 11 TB 61+ TB 11 TB 71+ TB 11 TB 81+ TB 11 F 07 Ütközések következmk vetkezményei A osztály (ASI < 1,0) B osztály (ASI < 1,4) Az ASI egy dimenzió nélküli szám, minél nagyobb ez az érték 1,0 fölött annál magasabb a baleseti rizikó F 08 4

4a H 4b Megkövetelt vizsgálat TB 42+ TB 11 TB 51+ TB 11 TB 61+ TB 11 TB 71+ TB 11 TB 81+ TB 11 F 07

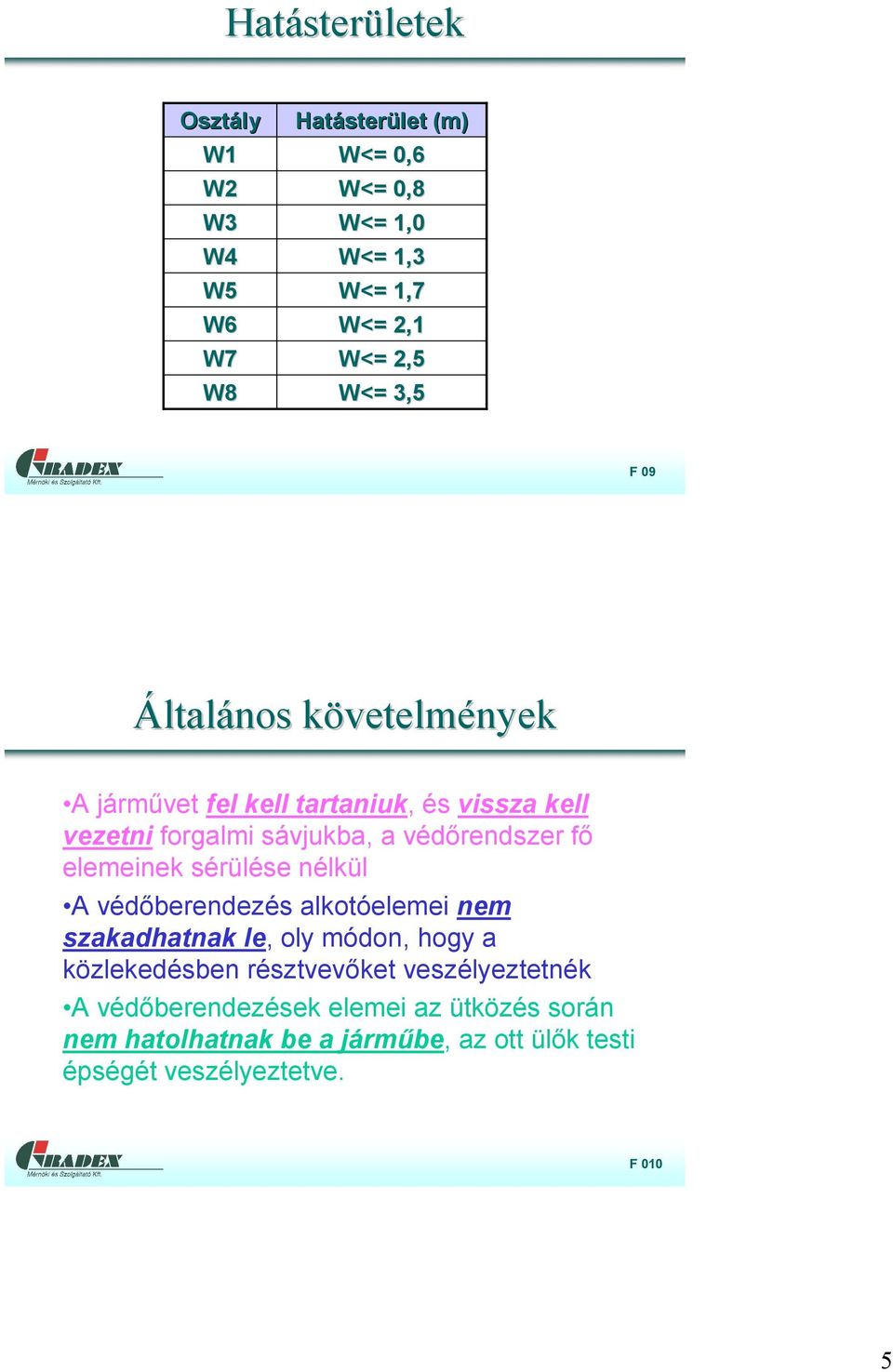

5 Hatáster sterületek Osztály W1 W2 W3 W4 W5 W6 W7 W8 Hatáster sterület (m) W<= 0,6 W<= 0,8 W<= 1,0 W<= 1,3 W<= 1,7 W<= 2,1 W<= 2,5 W<= 3,5 F 09 Általános követelmk vetelmények A járművet fel kell tartaniuk, és vissza kell vezetni forgalmi sávjukba, a védőrendszer fő elemeinek sérülése nélkül A védőberendezés alkotóelemei nem szakadhatnak le, oly módon, hogy a közlekedésben résztvevőket veszélyeztetnék A védőberendezések elemei az ütközés során nem hatolhatnak be a járműbe, az ott ülők testi épségét veszélyeztetve. F 010 5

védőrendszer fő elemeinek sérülése nélkül A védőberendezés alkotóelemei nem szakadhatnak le, oly módon, hogy a közlekedésben

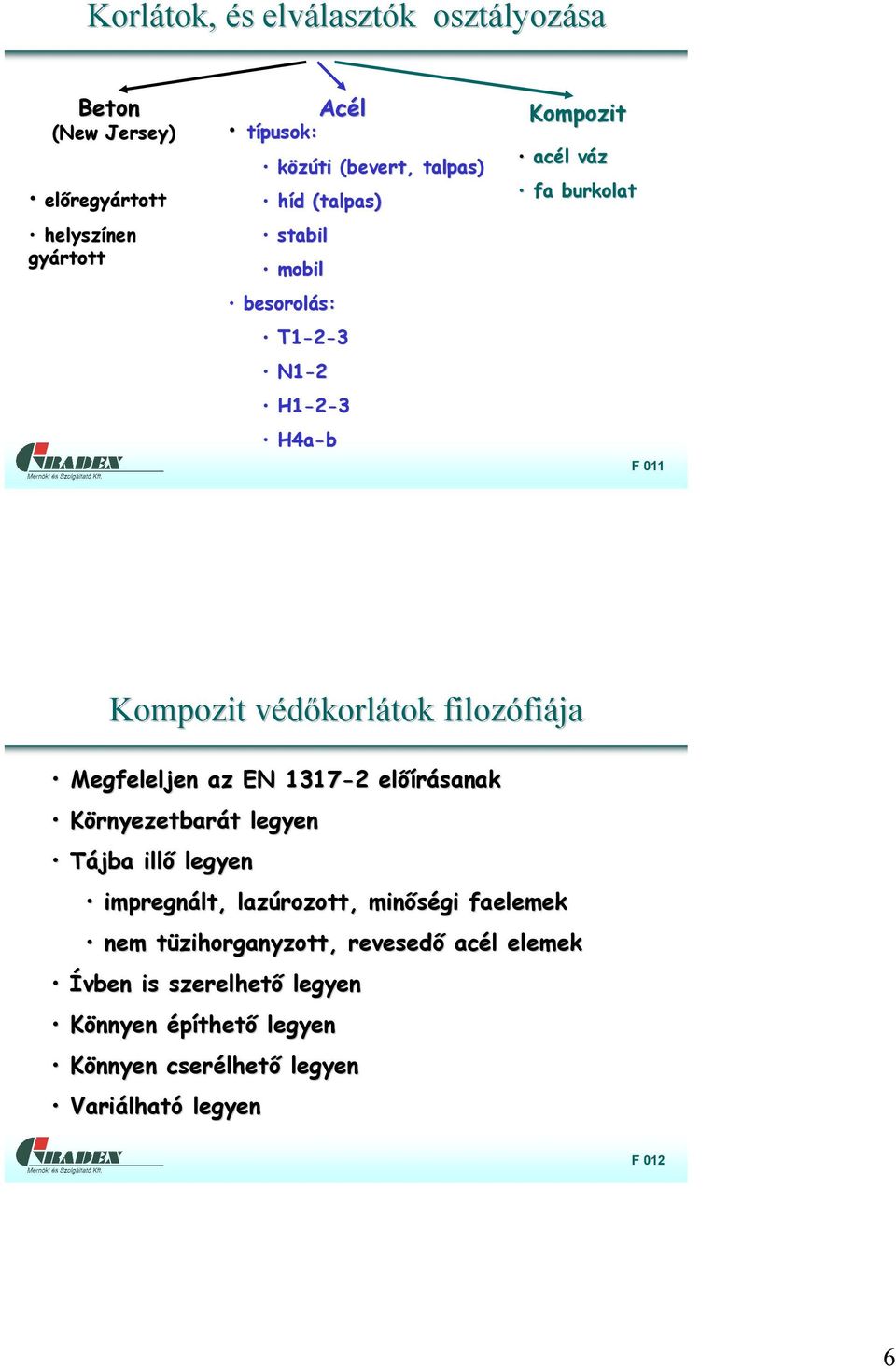

6 Korlátok, és s elválaszt lasztók k osztályoz lyozása Beton (New Jersey) előregy regyártottrtott helyszínen gyártott típusok: Acél közúti (bevert, talpas) híd d (talpas) stabil mobil besorolás: s: T1-2-3 N1-2 H1-2-3 H4a-b Kompozit acél l vázv fa burkolat F 011 Kompozit védőkorlátok filozófi fiája Megfeleljen az EN előírásanak Környezetbarát t legyen Tájba illő legyen impregnált, lazúrozott, minőségi faelemek nem tüzihorganyzott,, revesedő acél l elemek Ívben is szerelhető legyen Könnyen építhető legyen Könnyen cserélhet lhető legyen Variálhat lható legyen F 012 6

védőkorlátok filozófi fiája Megfeleljen az EN 1317-2 előírásanak Környezetbarát t legyen Tájba illő legyen impregnált, lazúrozott, minőségi

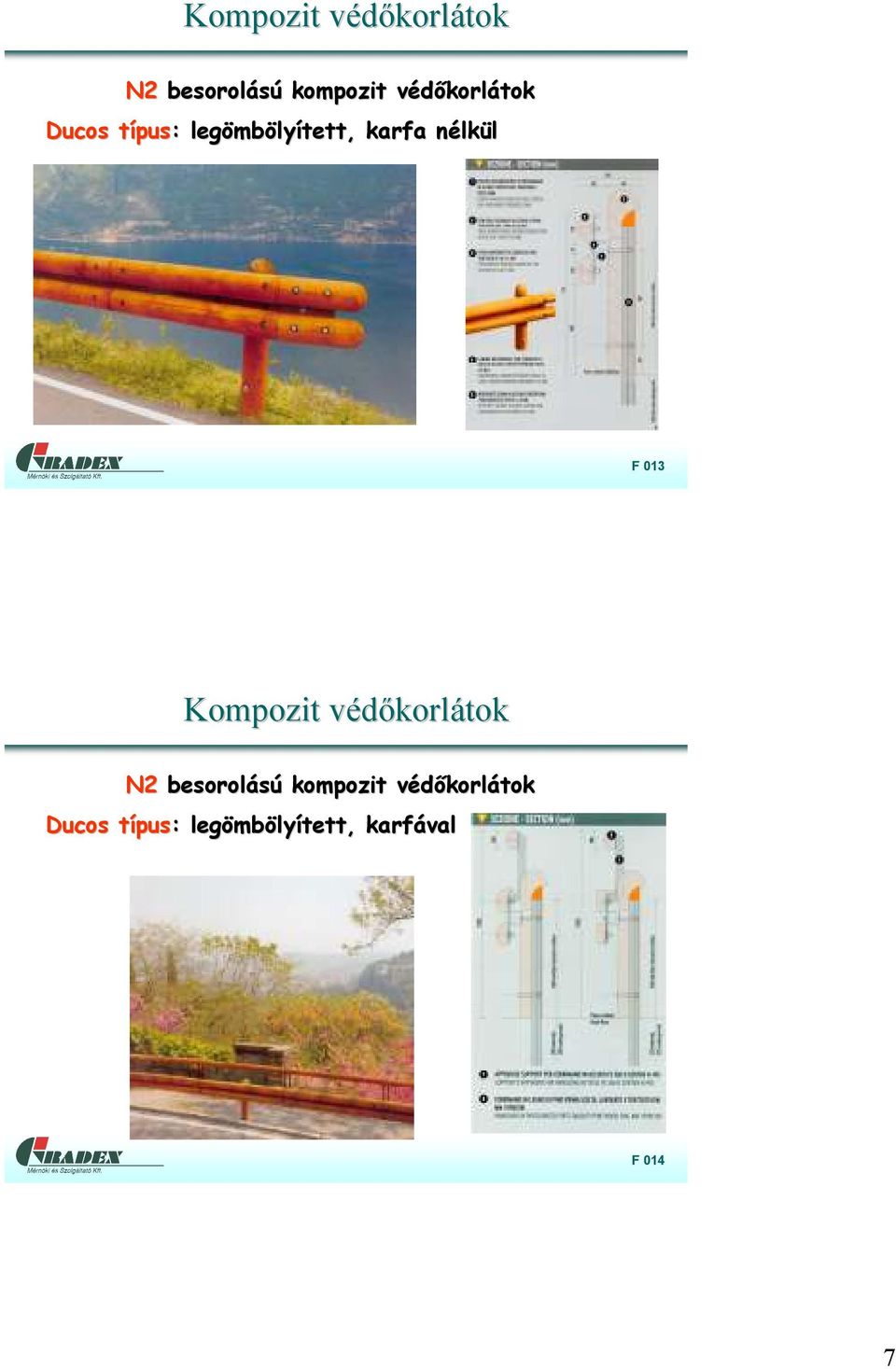

7 N2 besorolású kompozit védőkorlátok Ducos típus: : legömb mbölyített, karfa nélkn lkül F 013 Kompozit védőkorlátok N2 besorolású kompozit védőkorlátok Ducos típus: : legömb mbölyített, karfával F 014 7

védőkorlátok legömb mbölyített, karfával F 014 7

8 N2 besorolású kompozit védőkorlátok Ducos típus: : szögletes, karfa nélkn lkül F 015 Kompozit védőkorlátok N2 besorolású kompozit védőkorlátok Ducos típus: : szögletes, karfával F 016 8

Kompozit védőkorlátok típus: : szögletes,

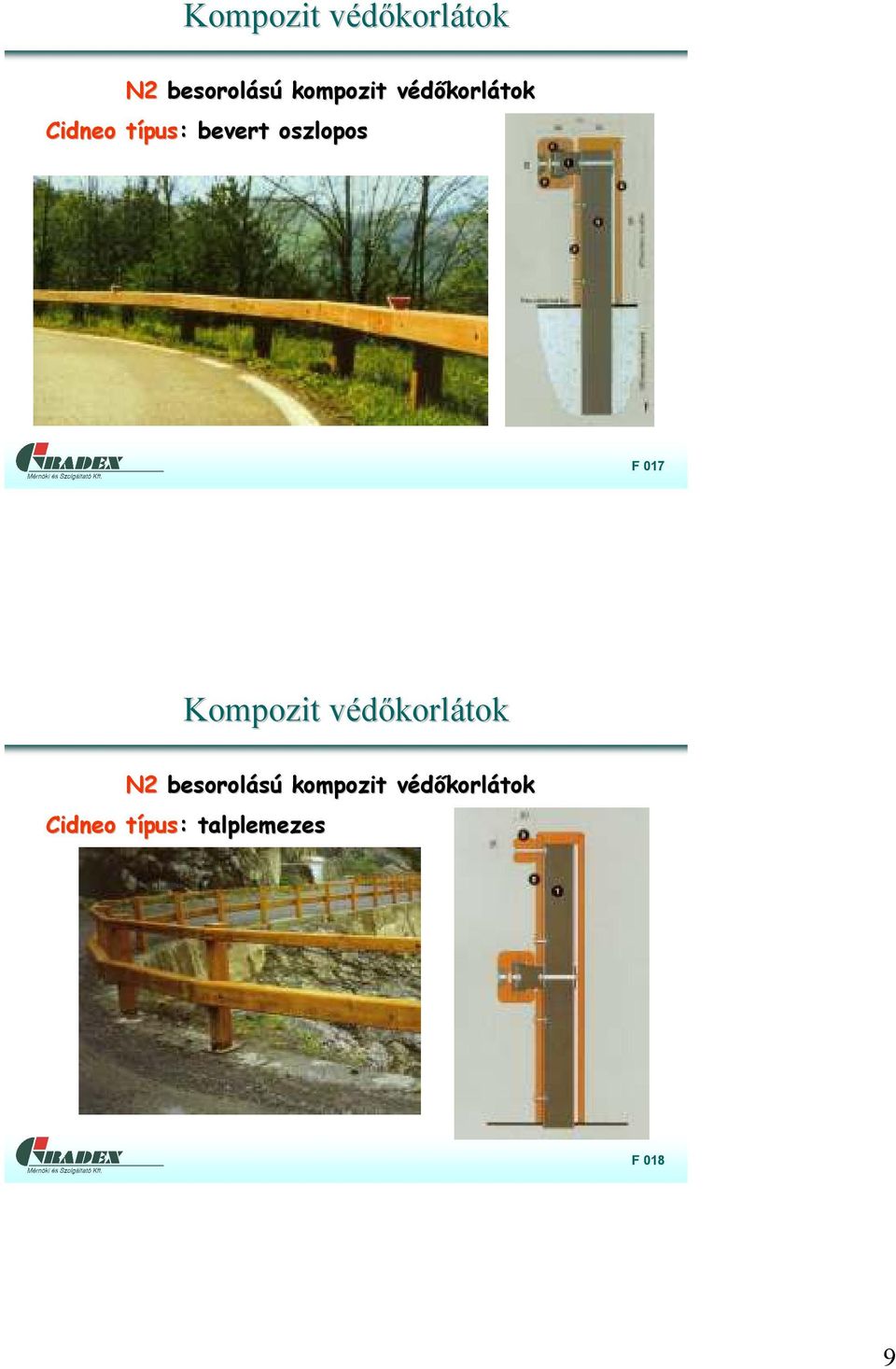

9 N2 besorolású kompozit védőkorlátok Cidneo típus: : bevert oszlopos F 017 Kompozit védőkorlátok N2 besorolású kompozit védőkorlátok Cidneo típus: : talplemezes F 018 9

10 H1 besorolású kompozit védőkorlátok Brixia típus: legöböly lyített F 019 Kompozit védőkorlátok H1 besorolású kompozit védőkorlátok Brixia típus: : hátoldali h kerékp kpár r korláttal F

védőkorlátok típus: : hátoldali h kerékp kpár

11 H2 besorolású kompozit védőkorlátok Leonessa típus: : bevert cölöpűc útkorlát F 021 Kompozit védőkorlátok H2 besorolású kompozit védőkorlátok Leonessa típus: : talplemezes hídkorlh dkorlát F

védőkorlátok típus: : talplemezes hídkorlh

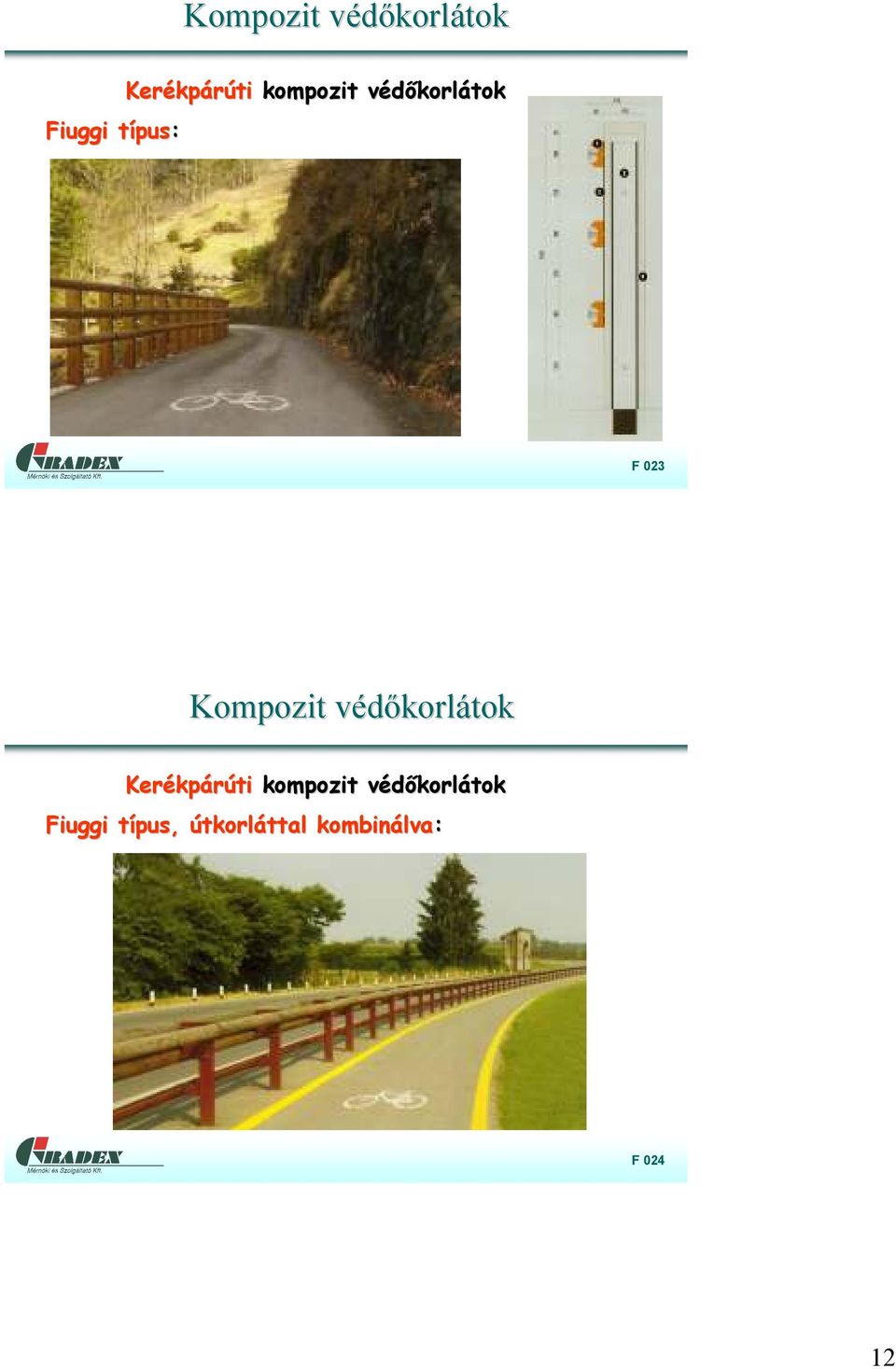

12 Fiuggi típus: Kerékp kpárúti kompozit védőkorlátok F 023 Kompozit védőkorlátok Kerékp kpárúti kompozit védőkorlátok Fiuggi típus, útkorláttal ttal kombinálva lva: F

13 Összefoglaló táblázat Típus Osztály (EN1317-2) Törés teszt Ütközés (ASI) Hatásterület Ducos N2 TB11,32 0,5-06 Cidneo N2 TB11,32 0,9-1,0 W4 Brixia H1 TB11,42 0,9 W3 Leonessa út H2 TB11,51 <1,0 W3,5 Leonessa híd H2 TB11,51 <1,0 W2,5 F 025 Kompozit védőkorlátok Szerelési vázlat v 1. F

H1 TB11,42 0,9 W3 Leonessa út H2 TB11,51 <1,0 W3,5 Leonessa híd H2

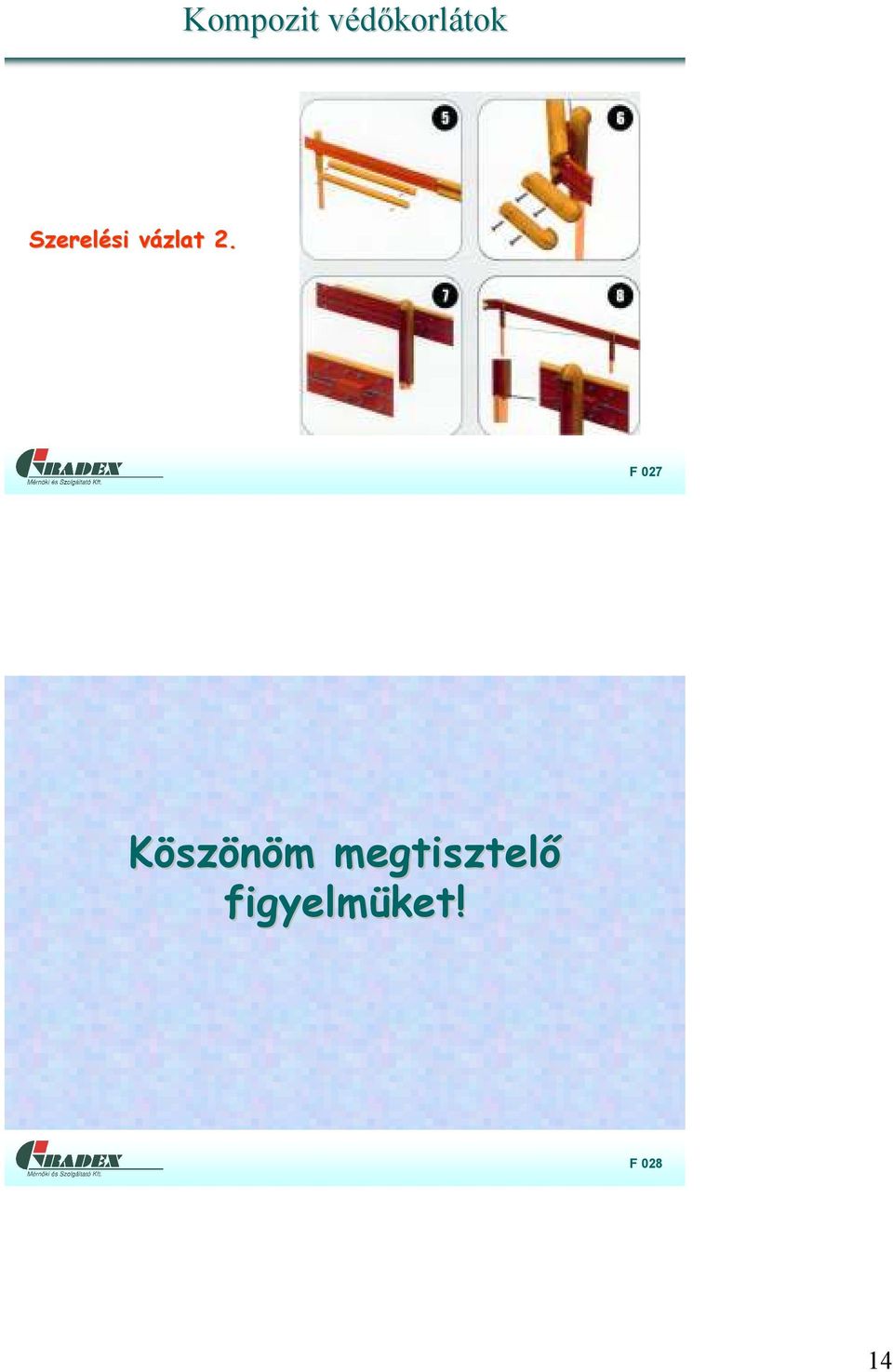

14 Szerelési vázlat v 2. F 027 Köszönöm m megtisztelő figyelmüket! F
