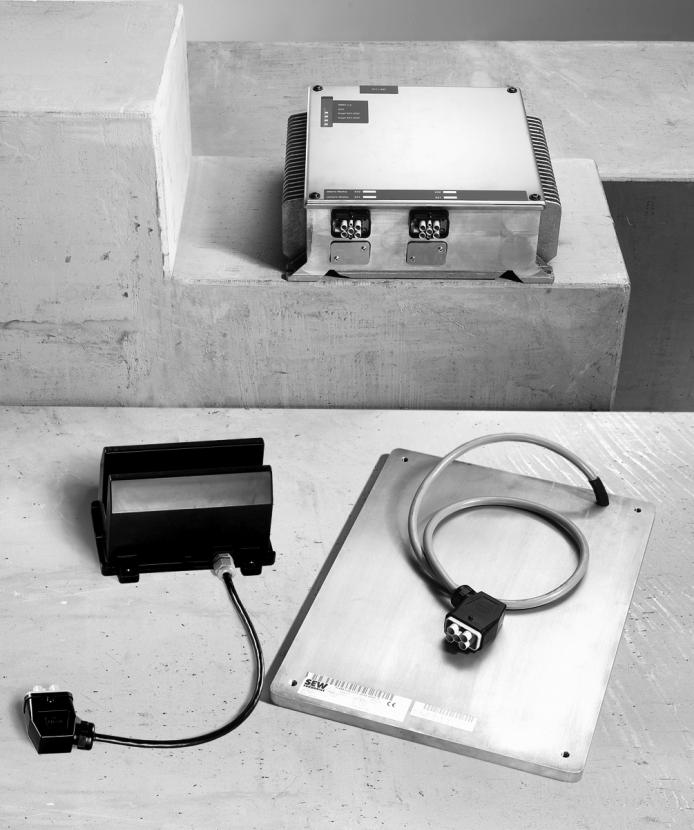

1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Mobil energiaellátás MOVITRANS átvivőfejek THM10C/THM10E GC Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók Telepítés Típusjel, típustábla és szállítási terjedelem A MOVITRANS THM10C készülék felépítése A MOVITRANS THM10E készülék felépítése Szerelési és telepítési tudnivalók a MOVITRANS THM10C készülékhez Szerelési és telepítési tudnivalók a MOVITRANS THM10E készülékhez A MOVITRANS THM10C bekötési rajza A MOVITRANS THM10E bekötési rajza Műszaki adatok A MOVITRANS THM10C általános műszaki adatai A vonalvezeték műszaki adatai A MOVITRANS THM10C készülék adatai A MOVITRANS THM10C méretlapja A MOVITRANS THM10E általános műszaki adatai A vonalvezeték műszaki adatai A MOVITRANS THM10E készülék adatai A MOVITRANS THM10E méretlapja Módosítási index Módosítások az előző változathoz képest Szószedet Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 3

4 1 Fontos tudnivalók 1 Fontos tudnivalók A biztonsági tudnivalók és figyelmeztetések jelmagyarázata Feltétlenül vegye figyelembe az ebben a leírásban található biztonsági tudnivalókat és figyelmeztetéseket! Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a hajtás és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges szavatossági igények érvényesítésének feltétele. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizinformációkat tartalmaz, ezért tartsa a készülék közelében. Rendeltetésszerű használat A MOVITRANS THM10C és THM10E átvivőfejek ipari berendezések érintésmentes energiaátviteli szakaszának üzemeltetésére szolgálnak. A MOVITRANS THM10C és THM10E csak az e célra tervezett és megfelelő illesztő tápegységgel (pl. MOVITRANS TPM12B) üzemeltethető. A MOVITRANS THM10C és THM10E átvivőfej a MOVITRANS segítségével felépített energiaátviteli szakasz mobil résztvevőinek felszereléséhez tartozó készülék. A műszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. Tilos az üzembe helyezés (az üzemszerű használat megkezdése) addig, amíg megállapítást nem nyer, hogy a gép teljesíti-e az elektromágneses kompatibilitásról szóló 89/336/EGK irányelv követelményeit, és hogy a végtermék megfelel-e a gépekről szóló 98/37/EGK irányelvnek (figyelembe kell venni az EN szabvány előírásait is). Ha munkahely területén kerül sor indukciós elvű érintésmentes energiaátviteli berendezés telepítésére, üzembe helyezésére és üzemeltetésére, akkor figyelembe kell venni a szakmai szervezetek előírásait és a B11. sz., "Elektromágneses mezők" c. német szakmai szövetségi szabályt. 4 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

5 Fontos tudnivalók 1 Alkalmazási környezet Ha a készüléket nem kifejezetten arra tervezték, akkor a következő alkalmazások tiltottak: a robbanásveszélyes helyen történő alkalmazás a káros olajoknak, savaknak, gázoknak, gőzöknek, pornak, sugárzásnak stb. kitett környezetben történő használat. Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést az érvényes előírásoknak megfelelően, anyagonként külön végezze, pl. az alábbiak szerint: elektronikai hulladékok (nyomtatott áramkörök) műanyagok (készülékház) lemezek réz stb. Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 5

6 2 Biztonsági tudnivalók 2 Biztonsági tudnivalók Telepítés és üzembe helyezés Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. Telepítési, üzembe helyezési és szervizmunkákat csak megfelelő balesetvédelmi képzettséggel rendelkező villamossági szakember végezhet a készüléken, a hatályos előírások (pl. EN 60204, VBG 4, DIN-VDE 0100/0113/0160) betartása mellett. A többi elem telepítése és üzembe helyezése során vegye figyelembe a megfelelő útmutatókat! Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN vagy EN 50178). Szükséges óvintézkedés: Kösse össze a MOVITRANS THM10E készüléket a jármű testével. A MOVITRANS THM10C / THM10E készüléket csak a vonalvezeték árammentes állapotában szabad a MOVITRANS TPM12B illesztő tápegységgel összekötni vagy arról lekapcsolni. Ennek figyelmen kívül hagyása az áramot vezető érintkezők tönkremeneteléhez vezet. 6 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

7 Telepítés Típusjel, típustábla és szállítási terjedelem 3 3 Telepítés 3.1 Típusjel, típustábla és szállítási terjedelem Példa MOVITRANS THM10C típusjelölésére T H M 10 C Kivitel: 1 = ügyfélspecifikus Kompenzációs kapacitás: 076 = 76 nf Induktivitás: 022 = 220 µh Névleges teljesítmény: 008 = 0,8 kw Az átvivőfej típusa: C = U alakú Típussorozat és generáció Beépítés típusa: M = mobil Komponens: H = átvivőfej Típus: T = MOVITRANS Példa MOVITRANS THM10E típusjelölésére T H M 10 E Kivitel: 1 = ügyfélspecifikus 2 = UL engedéllyel Kompenzációs kapacitás: 000 = nincs beépítve Induktivitás: 009 = 95 µh Névleges teljesítmény: 015 = 1,5 kw Az átvivőfej típusa: E = lapos Típussorozat és generáció Beépítés típusa: M = mobil Komponens: H = átvivőfej Típus: T = MOVITRANS Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 7

8 3 Telepítés Típusjel, típustábla és szállítási terjedelem Példa típustáblára A típustábla a készülék oldalára van felerősítve. 1. ábra: MOVITRANS THM10C típustáblája (példa) 58736AXX LISTED IND. CONT. EQ: 2D06 2. ábra: MOVITRANS THM10E típustáblája (példa) 55164AXX Szállítási terjedelem MOVITRANS THM10C U alakú átvivőfej fixen felszerelt csatlakozókábellel (max. hossz 6 m, rendeléskor meg kell adni), HAN Q4/2M csatlakozóval. MOVITRANS THM10E lapos átvivőfej fixen felszerelt csatlakozókábellel (max. hossz 6 m, rendeléskor meg kell adni), HAN Q4/2M csatlakozóval. 8 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

9 Telepítés A MOVITRANS THM10C készülék felépítése A MOVITRANS THM10C készülék felépítése [2] [3] [1] 55931AXX [1] U alakú átvivőfej [2] Fixen felszerelt csatlakozókábel (max. hossz 6 m) HAN Q4/2M csatlakozóval, szögben álló kábelkivezetéssel [3] 4 darab M6-os átmenő menetes persely az átvivőfej rögzítéséhez Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 9

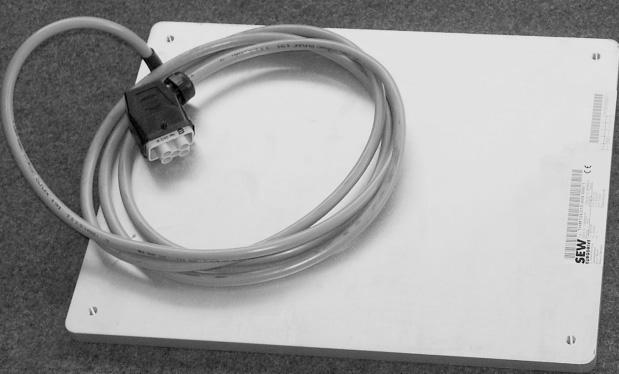

10 3 Telepítés A MOVITRANS THM10E készülék felépítése 3.3 A MOVITRANS THM10E készülék felépítése [2] [1] [3] 53901AXX [1] Lapos átvivőfej [2] Fixen felszerelt csatlakozókábel (max. hossz 6 m) HAN Q4/2M csatlakozóval, szögben álló kábelkivezetéssel [3] 4 darab M8-as átmenő menetes furat az átvivőfej rögzítéséhez 10 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

11 Telepítés Szerelési és telepítési tudnivalók a MOVITRANS THM10C készülékhez Szerelési és telepítési tudnivalók a MOVITRANS THM10C készülékhez Telepítéskor feltétlenül vegye figyelembe a biztonsági tudnivalókat! Szerelési tudnivalók A THM10C átvivőfej felszerelésekor vegye figyelembe a következőket: [1] [3] [2] [1] [4] x [b] [b] [5] [5] [b] [b] 55928AXX [1] M6 rögzítőcsavar [2] tartólemez [3] MOVITRANS THM10C átvivőfej [4] MOVITRANS TLS10E vonalvezeték (előremenő vezeték) [5] MOVITRANS TLS10E vonalvezeték (visszatérő vezeték) [b] fémmentes / ferromágnesességtől mentes terület A MOVITRANS THM10C átvivőfejet a lefektetett vonalvezetékkel párhuzamosan, középpontosan szerelje fel. A felszereléskor feltétlenül kerülje el az átvivőfej oldalirányú eltolódását és elfordulását. Az átvivőfejet feszültségmentesen szerelje fel. Az átvivőfejet tilos hajlító erőknek kitenni. A legjobb csatolás úgy érhető el, ha a vonalvezeték [4] és a THM10C átvivőfej [3] közötti "x" távolság 19 mm. Ha módosul az "x" távolság, csökken a kimeneti feszültség és a kimeneti teljesítmény (Æ "Műszaki adatok" c. fejezet). Az SEW alumínium tartólemezek [2] használatát ajánlja. A tartólemezeket [2] csak a THM10C fölött szabad felerősíteni. A tartólemezeket tilos oldalt felerősíteni. Az átvivőfej [3] és a vonalvezeték [4] közötti teret tartsa fémes anyagoktól mentesen. A vonalvezeték körül (b à 5 cm szélességben) fémektől / ferromágnesességtől mentes [b] területet kell tartani. Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 11

12 3 Telepítés Szerelési és telepítési tudnivalók a MOVITRANS THM10E készülékhez 3.5 Szerelési és telepítési tudnivalók a MOVITRANS THM10E készülékhez Telepítéskor feltétlenül vegye figyelembe a biztonsági tudnivalókat! Szerelési tudnivalók Az SEW a MOVITRANS THM10E lapos átvivőfej alkalmazását javasolja. A THM10E átvivőfej felszerelésekor vegye figyelembe a következőket: [Z] [Z] [1] [2] [3] = = = = max. 20mm 140mm [1] M6 rögzítőcsavar [2] tartósín [3] MOVITRANS THM10E átvivőfej [4] vonalvezeték [4] 55508BXX A MOVITRANS THM10E átvivőfejet a lefektetett vonalvezetékkel párhuzamosan, középpontosan szerelje fel. A felszereléskor feltétlenül kerülje el az átvivőfej oldalirányú eltolódását és elfordulását, különben erősen lecsökken az átvitt teljesítmény. A vonalvezeték [4] és a THM10E átvivőfej [3] közötti távolság max. 20 mm lehet. A tartósínt [2] csak a THM10E fölött szabad felerősíteni. A tartósínt tilos oldalt felerősíteni. Az M8-as rögzítőcsavarok [1] nem lóghatnak túl a menetes furaton. Az átvivőfej [3] és a vonalvezeték [4] közötti térnek mindig fémes anyagoktól mentesnek kell lennie. A vonalvezeték körül teljes szélességben 5 8 cm széles vasmentes körzetet kell tartani. 12 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

13 Telepítés Szerelési és telepítési tudnivalók a MOVITRANS THM10E készülékhez 3 Potenciálkiegyenlítés, THM10E Az egyes mobil elektromos készülékek között helyi potenciálkiegyenlítést kell kialakítani, hogy hiba esetén ne léphessen fel túl nagy érintési feszültség. A nagyfrekvenciás szempontoknak megfelelően kösse össze a MOVITRANS THM10E készüléket és az összes kiegészítő készüléket a mobil egység referenciapotenciáljával (nagy felületű fémes érintkezés a készülék háza és a mobil egység festetlen teste között). Ehhez a THM10E átvivőfej és a fémes szerelőlemez (vagy -keret) között a THM10E egy rögzítőcsavarjánál egyik oldalon fogazott alátéttel kialakított csavarkötéssel kis impedanciájú potenciálkiegyenlítést kell létrehozni (Æ következő ábra). [1] [2] [3] [4] 3. ábra: Kis ellenállású potenciálkiegyenlítés egyik oldalon fogazott alátéttel kialakított csavarkötéssel 5510AXX [1] csavar [2] fogazott alátét [3] szerelőlap a központi potenciálkiegyenlítésre kötve [4] MOVITRANS THM10E csavarmenettel Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 13

14 3 Telepítés A MOVITRANS THM10C bekötési rajza 3.6 A MOVITRANS THM10C bekötési rajza MOVITRANS TPM12B X21 X22 X31 X32 THM10C THM10C THM10C THM10C 58737AXX 3.7 A MOVITRANS THM10E bekötési rajza MOVITRANS TPM12B X22 X32 THM10E THM10E 53905AXX 14 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

15 Műszaki adatok A MOVITRANS THM10C általános műszaki adatai kva i P f n Hz 4 4 Műszaki adatok 4.1 A MOVITRANS THM10C általános műszaki adatai MOVITRANS THM10C Környezeti hőmérséklet â 0 C +50 C Klímaosztály EN , 3K3 osztály Tárolási és szállítási hőmérséklet â L 0 C +80 C Védettségi fokozat IP65 Szennyeződésosztály 2 az IEC (VDE ) szerint Tömeg (csatlakozókábel nélkül) 2,9 kg Relatív páratartalom  95 %, lecsapódás nem megengedett 4.2 A vonalvezeték műszaki adatai A megadott készülékadatok (Æ "A THM10C készülék adatai" c. fejezet) profillécbe fektetendő kör keresztmetszetű vonalvezetékre vonatkoznak. Kör keresztmetszetű vonalvezeték Névleges áram I N AC 60 A A vonalvezeték áramának frekvenciája 25 khz Névleges távolság a THM10C és a vonalvezeték között 19 mm 4.3 A MOVITRANS THM10C készülék adatai THM10C átvivőfej MOVITRANS THM10C Induktivitás / kapacitás 220 µh / 76 nf Max. kimeneti feszültség U A AC 550 V Tápvezeték max. árama AC 16 A Névleges kimeneti teljesítmény P N 800 W 1) Max. veszteségi teljesítmény P V 25 W 1) vö. az "Átvihető teljesítmény" c. résszel Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 15

16 4 kva i P f n Hz Műszaki adatok A MOVITRANS THM10C készülék adatai Átvihető teljesítmény A MOVITRANS THM10C átvivőfejnél megkülönböztetjük a P 1 csúcsteljesítményt (20 s az 5 perces terhelési játék során) és a P 2 tartós teljesítményt (P 1 / P 2 À 1,1). A vonalvezeték geometriája / a vonalvezeték és a MOVITRANS THM10C átvivőfej közötti "x" távolság Átvihető teljesítmény vonalvezeték-áram = 60 A [mm] Csúcsteljesítmény [W] Tartós teljesítmény [W] Egyenes / Egyenes / Egyenes / Egyenes / Egyenes / Belső ív, r = 750 mm / Külső ív, r = 750 mm / Függőleges ív, α = 7 / Csatlakozókábel Kábeltípus 3 eres vezeték, Ölflex-FD 891 3G2,5 típus Kábelhossz Max. 6 m (rendelésspecifikus) Legkisebb hajlítási sugár à 40 mm Csatlakozó típusa Harting HAN Q4/2M (csapos érinkezők) Vezeték-keresztmetszet 3 2,5 mm 2 A HAN Q4/2M bekötési rajza BK/3 BK/ PE AXX Érintkező száma Ér színe / jelölése Bekötés 1 bk/1 1. pólus 3 bk/2 2. pólus PE gnye PE 2, 4, 11, 12 - nincs bekötve 16 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

17 Műszaki adatok A MOVITRANS THM10C méretlapja kva i P f n Hz A MOVITRANS THM10C méretlapja M6 (4x) 87 ± ± ± ± ± ± ± ± ± BXX Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 17

18 4 kva i P f n Hz Műszaki adatok A MOVITRANS THM10E általános műszaki adatai 4.5 A MOVITRANS THM10E általános műszaki adatai MOVITRANS THM10E Környezeti hőmérséklet â 0 C +40 C Klímaosztály EN , 3K3 osztály Tárolási és szállítási hőmérséklet âl 0 C +80 C Védettségi fokozat IP65 Szennyeződésosztály 2 az IEC (VDE ) szerint Tömeg (csatlakozókábellel) 7,2 kg Relatív páratartalom  95 %, lecsapódás nem megengedett 4.6 A vonalvezeték műszaki adatai A megadott készülékadatok (Æ "A THM10E készülék adatai" c. fejezet) padlóba fektetendő kör keresztmetszetű vonalvezetékre vonatkoznak. Kör keresztmetszetű vonalvezeték Névleges áram I N AC 85 A A vonalvezeték áramának frekvenciája 25 khz Az előremenő és a visszatérő vezeték távolsága 140 mm Max. távolság a THM10E és a vonalvezeték között 20 mm 4.7 A MOVITRANS THM10E készülék adatai THM10E átvivőfej MOVITRANS THM10E Induktivitás 95 µh Max. kimeneti feszültség U A AC 550 V Tápvezeték max. árama AC 33 A Névleges kimeneti teljesítmény 85 A 1500 W vonalvezeték-áram esetén P N Névleges kimeneti teljesítmény 60 A 950 W vonalvezeték-áram esetén P N Max. veszteségi teljesítmény P V 60 W Az alumínium tartólap termikus átviteli ellenállása kb. 1 K/W vízszintes helyzetben Csatlakozókábel UL engedély nélküli kábeltípus Ölflex-Classic 190 típus UL engedéllyel rendelkező kábeltípus 5 eres vezeték, Ölflex-FD 891 5G2,5 típus Vezeték-keresztmetszet 5 2,5 mm 2 Kábelhossz Csatlakozó típusa Legkisebb hajlítási sugár 3,5 m; max. 6 m (rendelésspecifikus) Harting HAN Q4/2M (csapos érintkezők) à 60 mm 18 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

19 Műszaki adatok A MOVITRANS THM10E méretlapja kva i P f n Hz 4 A HAN Q4/2M bekötési rajza BK/3 BK/1 GNYE BK/2 BK/ PE AXX Érintkező száma Ér színe / jelölése Bekötés 1 bk/1 1. pólus 2 bk/2 1. pólus 3 bk/3 2. pólus 4 bk/4 2. pólus PE gnye PE 11, 12 - nincs bekötve 4.8 A MOVITRANS THM10E méretlapja 425 M8 (4x) Ø AXX Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 19

20 5 Módosítási index Módosítások az előző változathoz képest 5 Módosítási index 5.1 Módosítások az előző változathoz képest A következőkben a , (HU) cikkszámú kiadáshoz képest elvégzett módosítások vannak feltüntetve. Újonnan lettek felvéve az új THM10C átvivőfej telepítési, szerelési fejezetei és műszaki adatai. 20 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek

21 Szószedet 6 6 Szószedet A alkalmazási környezet...5 Á átvihető teljesítmény THM10C...16 B bekötési rajz HAN Q4/2M... 16, 19 THM10C...14 THM10E...14 biztonsági tudnivalók...4 telepítés és üzembe helyezés...6 CS csatlakozókábel THM10C...16 THM10E...18 F figyelmeztetések...4 H használaton kívül helyezés, megsemmisítés...5 K készülék felépítése THM10C...9 THM10E...10 készülékadatok THM10C...15 THM10E...18 M méretlap THM10C...17 THM10E...19 módosítási index...20 módosítások az előző változathoz képest...20 műszaki adatok, THM10C általános átvihető teljesítmény csatlakozókábel HAN Q4/2M csatlakoztatása készülékadatok méretlap műszaki adatok, THM10E általános átvivőfej csatlakozókábel HAN Q4/2M csatlakoztatása készülékadatok méretlap vonalvezeték... 15, 18 P potenciálkiegyenlítés, THM10E R rendeltetésszerű használat... 4 SZ szállítási terjedelem... 8 szerelési tudnivalók THM10C készülékhez szerelési tudnivalók THM10E készülékhez T telepítés szerelési tudnivalók THM10C készülékhez.11 szerelési tudnivalók THM10E készülékhez.12 típusjel THM10C... 7 THM10E... 7 típustábla THM10C... 8 THM10E... 8 V vonalvezeték... 15, 18 Üzemeltetési utasítás MOVITRANS THM10C / THM10E átvivőfejek 21
