1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások Kiadás: / HU C Kézikönyv

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések Biztonsági koncepció Tanúsítvány Biztonságtechnikai előírások Megengedett készülékkombinációk és összeállítási változatok A telepítéssel szemben támasztott követelmények A külső biztonsági kapcsolókészülékekkel szemben támasztott követelmények Az üzembe helyezéssel szemben támasztott követelmények Az üzemeltetéssel szemben támasztott követelmények Összeállítási változatok Módosítási index Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások 3

4 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések 1 Fontos tudnivalók 1.1 Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az ebben a leírásban található biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a készülék és a környezet károsodása. Felhasználási tanácsok és hasznos információk. A kiadvány tartalma Ez a kiadvány biztonságtechnikai kiegészítéseket és előírásokat tartalmaz az EN szabvány szerinti 0. vagy 1. leállítási kategóriába tartozó biztonsági hajtásleállítással és az EN szabvány szerinti 3. kategóriába tartozó újraindulás elleni védelemmel rendelkező MOVIMOT készülékek alkalmazásához. A rendszer frekvenciaváltóból, aszinkronmotorból és biztonságilag ellenőrzött külső lekapcsoló egységből áll. A külső lekapcsoló egységnek legalább az EN szabvány szerinti 3. kategóriába kell tartoznia. További vonatkozó kiadványok Ez a kiadvány kiegészíti a MOVIMOT MM..C üzemeltetési utasítását, és a használati útmutatót a következők szerint korlátozza. Csak az alábbi kiadványokkal együtt használható. MOVIMOT MM03C-MM3XC üzemeltetési utasítás PROFIBUS interfészek, terepi elosztók kézikönyv InterBus interfészek, terepi elosztók kézikönyv DeviceNet/CANopen interfészek, terepi elosztók kézikönyv A megengedett összeállítási változatok a "Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Alkalmazások" c. kiadványban találhatók meg. Biztonsági alkalmazásban csak olyan komponenseket szabad alkalmazni, amelyeket az SEW-EURODRIVE kifejezetten ilyen kivitelben szállított! Biztonsági alkalmazásokhoz mindenképpen vegye figyelembe az e leírásban található előírásokat. Ez különösen a TÜV vizsgálati jelentéseiből eredő előírásokra vonatkozik. 4 Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások

5 Fontos tudnivalók Biztonsági koncepció Biztonsági koncepció A gépekből eredő veszélyeket vészhelyzetben a lehető leggyorsabban el kell hárítani. A veszélyt jelentő mozgások szempontjából veszélytelen állapotnak rendszerint az álló, az újraindulást lehetetlenné tevő állapot számít. A MOVIMOT frekvenciaváltó hibatűrő, típustanúsítvánnyal rendelkező (az EN szabvány szerinti 3. kategóriába tartozó) külső biztonsági kapcsolókészülék csatlakoztatásának lehetőségével tűnik ki. Ez a készülék egy közbeiktatott vezérlőegység (pl. reteszelési funkcióval bíró vészkikapcsoló nyomógomb) működtetésekor árammentes állapotba kapcsol a teljesítmény-végfokozathoz (IGBT) szükséges impulzussorozatot előállító minden aktív elemet (24 V-os tápfeszültség lekapcsolása). A 24 V-os tápfeszültség lekapcsolásával biztosítható, hogy a frekvenciaváltó működéséhez szükséges valamennyi tápfeszültség biztonsággal meg legyen szakítva, és ennek következtében a hajtás önmagától ne tudjon újra elindulni. A hajtás hálózatról kontaktorokkal vagy kapcsolókkal történő galvanikus leválasztása helyett a 24 V-os tápfeszültség itt ismertetésre kerülő lekapcsolásával biztonságosan megakadályozható a frekvenciaváltóban lévő teljesítmény-félvezetők vezérlése. Ez az adott motor forgó mágneses mezőjének lekapcsolását jelenti. Az érintett motor ebben az állapotban nem képes nyomaték kifejtésére, jóllehet a hálózati feszültség továbbra is rendelkezésre áll. A biztonsági kapcsolókészülékkel szemben támasztott követelmények a következő részekben pontosan meg vannak határozva, és szigorúan betartandók. A legalább 3. kategóriára engedélyezett, kétcsatornás kivitelű, keresztzárlat-felismeréssel rendelkező biztonsági kapcsolókészülékkel megvalósított megfelelő külső védőkapcsolás révén a MOVIMOT hajtásrendszer az EN szabvány szerinti 0. vagy 1. leállítási kategóriájú biztonsági leállítással és újraindulás elleni védelem biztosításával az EN szabvány szerinti 3. biztonsági kategóriának megfelelően alkalmazható. Korlátozások Figyelem! A biztonsági koncepció csak a hajtott berendezés- / gépkomponenseken végrehajtott mechanikai munkálatok elvégzéséhez alkalmas. Figyelem! Termisztoros védelem használata esetén a termisztoros védelem kioldásának esetében nem biztosított az újraindulás elleni védelem. Ezt a tényt a kockázatelemzés során számításba kell venni, és adott esetben megfelelő intézkedéssel ellensúlyozni kell. Figyelem! A berendezésre / gépre vonatkozó kockázatelemzést a berendezés- / gépgyártónak minden esetben el kell végeznie, és azt a MOVIMOT hajtásrendszer alkalmazásakor figyelembe kell vennie. Vigyázat, életveszély: A 24 V-os tápfeszültség lekapcsolásakor a frekvenciaváltó közbenső áramköre változatlanul hálózati feszültség alatt áll. Figyelem! A hajtásrendszer elektromos részén végzendő munkálatok előtt a tápfeszültséget külső karbantartási kapcsolóval le kell kapcsolni. Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások 5

6 1 Fontos tudnivalók Biztonsági koncepció A "Biztonsági koncepció MOVIMOT hajtásrendszerhez" sematikus ábrája MOVIMOT [1] [2] [3] [4] +5V U_O U_U [12] UZ- [8] [9] [5] [13] +24V [6] +15V UZ- [10] 0V24 +5V [11] UZ- [7] U V W +24V 0V24 1. ábra: A "Biztonsági koncepció MOVIMOT hajtásrendszerhez" sematikus ábrája 56890AXX [1] Külső biztonsági kapcsoló, legalább az EN szerinti 3. kategóriának megfelelő engedéllyel [2] A kontroller tápfeszültségének elvétele, ezáltal az impulzusminta létrehozásának gátlása [3] Kapcsok az RS-485-ös és a bináris jelek számára [4] A felső teljesítménytranzisztorok vezérlésére szolgáló tápfeszültség elvétele [5] Az alsó teljesítménytranzisztorok vezérlésére szolgáló tápfeszültség elvétele [6] Kapcsolóüzemű tápegység-szabályozó [7] Potenciálleválasztás [8] Vezérlés fent [9] Szintáthelyező (level shifter) [10] Vezérlés lent [11] Vezérlőmodul [12] Kontroller [13] Hálózat 6 Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások

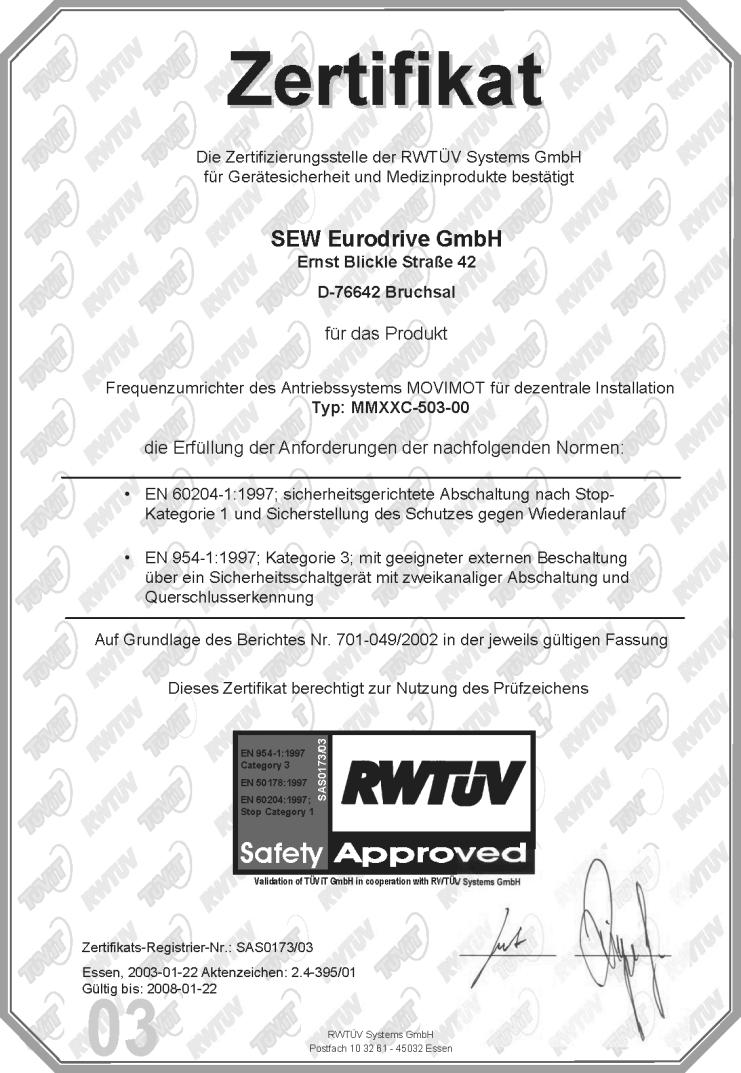

7 Tanúsítvány Biztonsági koncepció 2 2 Tanúsítvány A MOVIMOT és az EN szabvány szerinti 0. vagy 1. leállítási kategóriának megfelelő hajtásleállítás, valamint az EN szabvány szerinti 3. kategóriának megfelelő (a "Biztonsági koncepció" c. fejezet szerinti) újraindulás elleni védelem kombinációjára a következő tanúsítvány áll rendelkezésre: A Rheinisch-Westfälischer Technischer Überwachungsverein e.v. (RW TÜV) terméktanúsítványa Figyelembe kell venni a tanúsítványhoz tartozó tanúsítási jelentések tartalmát. Az előírásokat e kiadvány tartalmazza. A tanúsítvány az EN szabvány szerinti 0. vagy 1. leállítási kategóriájú biztonsági hajtásleállítással és az EN szabvány szerinti 3. kategóriának megfelelő újraindulás elleni védelemmel rendelkező MOVIMOT hajtásrendszerekre érvényes. A tanúsítvány feltétele a "Biztonságtechnikai előírások" c. fejezet rendelkezéseinek betartása. Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások 7

8 2 Tanúsítvány Biztonsági koncepció 54122AXX 8 Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások

9 Biztonságtechnikai előírások Biztonsági koncepció 3 3 Biztonságtechnikai előírások A MOVIMOT MM..C készüléknek az EN szabvány szerinti 0. vagy 1. leállítási kategóriájú biztonsági hajtásleállítást és az EN szabvány szerinti 3. kategóriának megfelelő újraindulás elleni védelmet biztosító alkalmazásokba történő telepítésére és abban való üzemeltetésére a következő kötelező érvényű előírások vonatkoznak. Az előírásokat az alábbi fejezetek tartalmazzák: Megengedett készülékkombinációk és összeállítási változatok A telepítéssel szemben támasztott követelmények A külső biztonsági kapcsolókészülékekkel szemben támasztott követelmények Az üzembe helyezéssel szemben támasztott követelmények Az üzemeltetéssel szemben támasztott követelmények Hőmérséklet-érzékelő alkalmazása és túlmelegedésre történő automatikus lekapcsolás esetén vegye figyelembe, hogy a motor lehűlésekor automatikus újraindítás következik be. Amennyiben ezáltal veszély keletkezik, akkor kiegészítő intézkedéseket kell foganatosítani a hajtással kapcsolatban álló veszélyes helyek elérésének megakadályozása érdekében. Tudnivalók a leállítási kategóriákról: A 0. leállítási kategória esetén a vezérlőjeleket a biztonsági 24 V-os feszültségellátással egyidejűleg kell lekapcsolni. Az 1. leállítási kategória esetén a következő folyamatot kell betartani: a hajtást az alapjel-megadáson keresztül megfelelő fékezőrámpával fékezni kell. azt követően le kell kapcsolni a biztonsági 24 V-os feszültségellátást. Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások 9

10 3 Biztonságtechnikai előírások Megengedett készülékkombinációk és összeállítási változatok 3.1 Megengedett készülékkombinációk és összeállítási változatok Csak az alábbi MOVIMOT készülékkombinációk megengedettek az EN szerinti 0. vagy 1. leállítási kategóriának megfelelő biztonsági leállítást és az EN szabvány 3. kategóriája szerinti újraindítás elleni védelmet biztosító alkalmazásokhoz. A megengedett összeállítási változatok a "Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Alkalmazások" c. kiadványban találhatók meg. MOVIMOT bináris vezérléssel (vezérlés sorkapcsokon keresztül) MOVIMOT MBG11A opcióval MOVIMOT MWA21A opcióval MOVIMOT MFZ.6. terepi elosztóval (csatlakoztatás konfekcionált kábellel). A következő kombinációk megengedettek: MF../Z.6./A.. MQ../Z.6./A.. A csatlakozás módja: AF0 csak Z16F-fel, Z26F-fel és Z26J-vel megengedett AF1 csak Z36F-fel megengedett AF2, AF3 csak Z26F-fel és Z26J-vel megengedett Csatlakozómodul: Z16F, Z26F, Z26J, Z36F Terepibusz-interfész: MFI21A, 22A, 32A MQI21A, 22A, 32A MFI23F, 33F MFP21D, 22D, 32D MFP22H, 32H MQP21D, 22D, 32D MFD21A, 22A, 32A MQD21A, 22A, 32A MFO21A, 22A, 32A csak Z16F-fel megengedett csak Z26F-fel és Z26J-vel megengedett csak Z36F-fel megengedett 10 Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások

11 Biztonságtechnikai előírások Megengedett készülékkombinációk és összeállítási változatok 3 MFZ.7. terepi elosztóba integrált MOVIMOT frekvenciaváltó (a háromfázisú váltakozó áramú motor csatlakoztatása konfekcionált kábellel). A következő kombinációk megengedettek: MF../MM../Z.7. MQ../MM../Z.7. Csatlakozómodul: Z17F, Z27F, Z37F MOVIMOT frekvenciaváltó: MM03C.. MM15C Terepibusz-interfész: MFI21A, 22A, 32A MQI21A, 22A, 32A MFI23F, 33F MFP21D, 22D, 32D MFP22H, 32H MQP21D, 22D, 32D MFD21A, 22A, 32A MQD21A, 22A, 32A MFO21A, 22A, 32A csak Z17F-fel megengedett csak Z27F-fel megengedett csak Z37F-fel megengedett MFZ.8. terepi elosztóba integrált MOVIMOT frekvenciaváltó (a háromfázisú váltakozó áramú motor csatlakoztatása konfekcionált kábellel). A következő kombinációk megengedettek: MF../MM../Z.8./A.. MQ../MM../Z.8./A.. A csatlakozás módja: AF0 csak Z18F-fel, Z28F-fel és Z28J-vel megengedett AF1, AGA, AGB csak Z38F-fel és Z38G-vel megengedett AF2, AF3 csak Z28F-fel és Z28J-vel megengedett Csatlakozómodul: Z18F, Z28F, Z28J, Z38F, Z38G MOVIMOT frekvenciaváltó: MM03C.. MM3XC Terepibusz-interfész: MFI21A, 22A, 32A MQI21A, 22A, 32A MFI23F, 33F MFP21D, 22D, 32D MFP22H, 32H MQP21D, 22D, 32D MFD21A, 22A, 32A MQD21A, 22A, 32A MFO21A, 22A, 32A csak Z18F-fel megengedett csak Z28F-fel és Z28J-vel megengedett csak Z38F-fel és Z38G-vel megengedett A más kiadványokban megadott egyéb kombináció és kiegészítő modul alkalmazása nem megengedett. Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások 11

12 3 Biztonságtechnikai előírások Megengedett készülékkombinációk és összeállítási változatok A hajtás utánfutása okozta veszély Figyelembe kell venni, hogy ha nincs mechanikus fék, vagy ha az hibás, akkor a hajtás tovább foroghat. Megjegyzés: Ha a tovább forgás következtében a hajtás alkalmazási körülményeitől függően veszélyes helyzet állhat elő, akkor további védelmi megoldásokat (pl. önműködően zárt helyzetbe álló, elmozdítható védőburkolatok) kell alkalmazni, amelyek a balesetveszélyes helyet mindaddig lefedett állapotban tartják, amíg a balesetveszély fennáll. A kiegészítő védelmi megoldásokat a gép biztonsági kategóriájának megfelelően kell megtervezni és beépíteni. A leállítási parancs kiadása után a veszélytől függően a hozzáférést mindaddig el kell zárni, amíg a hajtás teljesen le nem áll, vagy meg kell határozni a hozzáférési időt, hogy be lehessen tartani az abból eredő biztonsági távolságot. A vészkikapcsolás elvi lefolyása Valaki észreveszi, hogy vészkikapcsolás szükséges A vészkikapcsoló berendezés mûködtetése A vészkikapcsoló berendezés alaphelyzetbe állítása (nyitása) Üzemelés Start parancs Leállás A vészkikapcsoló mûködtetése által elért állapot Idõ EN ábra: A vészkikapcsolás elvi lefolyása A gép ismét indítható 06758AHU A fékes motorral szerelt változatoknál a 24 V-os tápfeszültség lekapcsolásakor a fék automatikusan behúz. 12 Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások

13 Biztonságtechnikai előírások A telepítéssel szemben támasztott követelmények A telepítéssel szemben támasztott követelmények A terepi elosztóval kombinált MOVIMOT hajtás EN szerinti 0. vagy 1. leállítási kategóriának megfelelő biztonsági leállítását és az EN szabvány szerinti 3. biztonsági kategóriának megfelelő újraindítás elleni védelmét végző alkalmazásokhoz csak SEW hibridkábelt szabad használni. Az SEW-hibridkábeleket nem szabad megrövidíteni. A kábeleket az eredeti vezetékhosszúságban, a gyárilag felszerelt csatlakozókkal kell használni. Ügyeljen a szakszerű csatlakoztatásra. A terepi elosztóval kombinált MOVIMOT hajtás EN szerinti 0. vagy 1. leállítási kategóriának megfelelő biztonsági leállítását és az EN szabvány szerinti 3. biztonsági kategóriának megfelelő újraindítás elleni védelmét végző alkalmazásoknál az energiavezetéket és a 24 V-os tápfeszültséget csak külön kábellel szabad fektetni. A 24 V-os tápfeszültség kábele az indukált feszültségek elkerülése érdekében a következő kivitelű legyen: Árnyékolt kábel, legalább 85%-os lefedettségű árnyékolással (pl. LAPP ÖLFLEX CLASSIC 110 CY). Az árnyékolás mindkét végét földelni kell. Ha a vezeték hossza nagyobb, mint > 50 m, akkor közbenső földelést kell biztosítani. A kábelt kábelcsatornába vagy csőbe kell fektetni. A vezeték hossza összesen legfeljebb 100 m legyen. A forgásirány-jelek és az alapjel-átkapcsolás csatlakoztatására (R, L, f1/f2 kapcsok) kizárólag a biztonsági 24 V-os feszültségellátás feszültsége megengedett. 24 V-os feszültségforrásként csak korlátozott kimeneti feszültséggel (U max = 30 V DC ) és korlátozott kimeneti árammal (I Â 8 A) rendelkező, az adott célra alkalmas készüléket használjon (vegye figyelembe a MOVIMOT műszaki adatait). Az elektromágneses összeférhetőség szempontjainak megfelelő telepítéshez vegye figyelembe a következő kiadványokban található tudnivalókat: MOVIMOT üzemeltetési utasítás PROFIBUS interfészek, terepi elosztók kézikönyv InterBus interfészek, terepi elosztók kézikönyv DeviceNet/CANopen interfészek, terepi elosztók kézikönyv Gondosan ügyeljen arra, hogy a 24 V-os tápfeszültség vezetékének árnyékolása a vezeték mindkét végén rá legyen kötve a házra. A terepi busz minden résztvevőjének feszültségellátását, beleértve a terepi busz feszültségellátását is, ellenőrizni kell az EN szabványnak megfelelően. Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások 13

14 3 Biztonságtechnikai előírások A telepítéssel szemben támasztott követelmények Az EN szabvány szerinti 0. vagy 1. leállítási kategóriájú hajtásleállítással és az EN szabvány szerinti 3. kategóriájú újraindulás elleni védelemmel rendelkező alkalmazások esetében a terepi elosztóknál el kell távolítani a 24V/X40 és 24V/X29 közötti "Caution, remove jumper for safety Operation" feliratú áthidalást (lásd a következő ábrát). CAUTION remove jumper for safety operation CAUTION remove jumper for safety operation 3. ábra: Áthidalások eltávolítása 54124AXX A terepi elosztó huzalozásán további módosításokat nem szabad végrehajtani. A telepítés tervezésekor figyelembe kell venni a MOVIMOT MM..C műszaki adatait. 14 Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások

15 Biztonságtechnikai előírások A külső biztonsági kapcsolókészülékekkel szemben támasztott A külső biztonsági kapcsolókészülékekkel szemben támasztott követelmények A biztonsági kapcsolókészülékekkel szemben támasztott követelmények az alábbiak: A készüléknek az EN szabvány szerinti legalább 3. biztonsági kategóriára vonatkozó engedéllyel kell rendelkeznie. A biztonsági kapcsolókészülékeknek kétcsatornás csatlakozással és a működtető készüléknek keresztzárlat-felismeréssel kell rendelkeznie a lekapcsolási folyamat kioldásának lehetővé tételéhez. A huzalozás kétcsatornás legyen, keresztzárlat-felismeréssel. A biztonsági kapcsolókészülékek rendelkezzenek a keresztzárlat-felismerés és a kioldás jelzésének lehetőségével. A kapcsolás kialakításakor feltétlenül vegye figyelembe a biztonsági kapcsolókészülékre specifikált értékeket. A biztonsági kapcsolókészülékek megszakító képessége feleljen meg legalább a 24 V-os feszültségellátás maximális megengedett, korlátozott kimeneti áramának. Be kell tartani a biztonsági kapcsolókészülékek gyártóinak az érintkezőterhelésre és a biztonsági érintkezők esetleg szükséges biztosítására vonatkozó utasításait. Ha nincsenek erre vonatkozó gyártói utasítások, akkor az érintkezőket a gyártó által megadott maximális érintkezőterhelés 0,6- szeresének megfelelő névleges értékkel kell biztosítani. A hajtás EN szerinti 0. vagy 1. leállítási kategóriának megfelelő biztonsági leállításához és az EN szabvány szerinti 3. biztonsági kategóriának megfelelő újraindítás elleni védelem biztosításához (EN szerinti) kényszernyitású érintkezőkkel rendelkező működtető készülékeket kell alkalmazni. A biztonsági kapcsolókészülékeket úgy kell tervezni, hogy a működtető készülék visszaállítása önmagában ne vezessen újrainduláshoz. Ez azt jelenti, hogy az újraindulás csak a biztonsági kapcsolókészülék külön visszaállítása után következhet be. A biztonsági áramkör mindkét pólusát meg kell szakítani. Biztonsági kapcsolókészülékeket gyárt pl. a Pilz és a Siemens cég. A MOVIMOT 24 V-os tápbemenete soros polaritásvédelmi diódával, valamint pufferkondenzátorral (C = 100 µf) rendelkezik. Ezt a biztonsági kapcsolókészülék méretezésekor terhelésként figyelembe kell venni. Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások 15

16 3 Biztonságtechnikai előírások Az üzembe helyezéssel szemben támasztott követelmények "Biztonsági kapcsolókészülék" kapcsolási példa Az alábbi ábrán a MOVIMOT MM..C készülékre kapcsolt külső biztonsági kapcsolókészülék elvi kapcsolása látható (a fent felsorolt követelményeknek megfelelően). Csatlakoztatáskor vegye figyelembe a gyártó adatlapjain feltüntetett adatokat. Engedélyezett vészkikapcsoló berendezés Kétcsatornás csatlakoztatás keresztzárlat-felismeréssel Biztosíték a biztonsági kapcsolókészülék gyártójának adatai szerint 24 V-os feszültségellátás Biztonsági kapcsolókészülék legalább az EN szabvány szerinti 3. kategóriára vonatkozó engedéllyel A biztonsági kapcsolókészülék (pl. PNOZ ) biztonsági 24 V-os tápfeszültsége Reset gomb kézi alaphelyzetbe állításhoz 4. ábra: 0. leállítási kategória kapcsolási példája 57073AHU 3.4 Az üzembe helyezéssel szemben támasztott követelmények Az üzembe helyezést és a biztonsági funkciók működésének igazolását dokumentálni kell. Az EN szerinti 0. vagy 1. leállítási kategóriának megfelelő biztonsági leállítással és az EN szabvány szerinti 3. kategóriájú újraindítás elleni védelemmel rendelkező MOVIMOT alkalmazásoknál mindig el kell végezni és jegyzőkönyvezni kell a lekapcsoló berendezés üzembe helyezési vizsgálatait és a helyes huzalozás ellenőrzését. Az üzembe helyezés/működéspróba során méréssel ellenőrizni kell az adott tápfeszültség (pl. biztonsági táp (Safety Power) X40, buszmodul táp X29) helyes hozzárendelését. Minden potenciál működésének ellenőrzését egymást követően, azaz egymástól függetlenül kell elvégezni. 3.5 Az üzemeltetéssel szemben támasztott követelmények Üzemeltetés csak az adatlapok által specifikált határértékek között megengedett. Ez a külső biztonsági kapcsolókészülékre, a MOVIMOT frekvenciaváltóra és engedélyezett opcióira egyaránt érvényes. A biztonsági funkciók kifogástalan működését meghatározott időközönként ellenőrizni kell. Az ellenőrzések közötti idő nem haladhatja meg a 3 hónapot. 16 Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások

17 Összeállítási változatok Az üzemeltetéssel szemben támasztott követelmények 4 4 Összeállítási változatok A 10. oldalon felsorolt, az EN szabvány szerinti 0. vagy 1. leállítási kategóriával és az EN szabvány szerinti 3. kategóriájú újraindulás elleni védelemmel rendelkező készülékkombinációk és összeállítási változatok a "Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Alkalmazások" c. kiadványban találhatók. A "Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Alkalmazások" c. kiadvány szükség esetén újabb alkalmazási lehetőségekkel bővül, és az ellenőrzőlistákkal kiegészítő segítséget nyújt a MOVIMOT hajtások biztonsági alkalmazás céljából történő tervezéséhez és szereléséhez, valamint üzemeltetéséhez. A "Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Alkalmazások" c. kiadványban feltüntetett minden összeállítási változatnál kötelezően betartandó a felsorolt kiadványok "Biztonsági tudnivalók és figyelmeztetések" c. fejezete. Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások 17

18 5 Módosítási index Az üzemeltetéssel szemben támasztott követelmények 5 Módosítási index Az alábbiakban az egyes fejezetek módosításait tüntetjük fel. Biztonsági koncepció Átdolgozásra került a "Biztonsági koncepció MOVIMOT hajtásrendszerhez" sematikus ábrája. Tanúsítvány Az alábbi tanúsítványt töröltük: A Prüf- und Zertifizierungsstelle des Fachausschusses Maschinenbau, Hebezeuge, Hütten- und Walzwerksanlagen (MHHW) bei der Berufsgenossenschaftlichen Zentrale für Sicherheit und Gesundheit (BGZ) der gewerblichen Berufsgenossenschaften e.v. típustanúsítványa. Megengedett készülékkombinációk és összeállítási változatok A külső biztonsági kapcsolókészülékekkel szemben támasztott követelmények A "Megengedett készülékkombinációk és összeállítási változatok" c. rész új változatokkal bővült. "A külső biztonsági kapcsolókészülékekkel szemben támasztott követelmények" c. fejezet a MOVIMOT 24 V-os tápbemenetére vonatkozó tudnivalókkal bővült. 18 Kézikönyv Biztonságos lekapcsolás MOVIMOT MM..C készülékekhez Előírások
